1 EWR150E Koparki Volvo t, 105 kw

2 Pasja do wydajnej pracy Volvo Construction Equipment nie zadowala się naśladownictwem. Naszym celem jest rozwijanie produktów i usług zwiększających wydajność wierzymy, że jesteśmy w stanie obniżyć koszty i zwiększyć zyski specjalistów używających naszego sprzętu. Jako członek Grupy Volvo pracujemy z pasją nad wprowadzaniem innowacyjnych rozwiązań, które sprawiają, że nasi klienci mogą pracować wydajniej a nie ciężej. Pomagamy klientom zwiększać wydajność Zrobić więcej przy mniejszym wysiłku to motto firmy Volvo Construction Equipment. Wysoka wydajność od dawna idzie w parze z mniejszym zużyciem energii, łatwością użytkowania i trwałością. A jeśli chodzi o obniżanie kosztu cyklu życia maszyn, firma Volvo stanowi klasę sama dla siebie. Dostosowane do Twoich potrzeb Dużo zależy od tworzenia rozwiązań dostosowanych do konkretnych zastosowań maszyn i potrzeb użytkowników. Innowacyjność często wymaga korzystania z zaawansowanych technologii ale nie zawsze musi. Niektóre z naszych najlepszych pomysłów były proste i opierały się na doskonałym i dogłębnym zrozumieniu, na czym polega praca naszych klientów. Wiele można się nauczyć w ciągu 180 lat W swojej długiej historii firma Volvo wprowadziła liczne rozwiązania, które zrewolucjonizowały sposób użytkowania maszyn budowlanych. Żadna inna marka nie kojarzy się silniej z bezpieczeństwem niż Volvo. Ochrona operatorów i osób przebywających w pobliżu maszyn oraz ograniczanie do minimum wpływu na środowisko naturalne to tradycyjne wartości naszej firmy, które nadal kształtują naszą filozofię projektowania maszyn. Jesteśmy po Twojej stronie Na pozycję marki Volvo pracują najlepsi specjaliści. Volvo to prawdziwie globalne przedsiębiorstwo, które przez cały czas stoi u boku swoich klientów, gotowe pomagać im szybko i sprawnie w każdym miejscu. Kieruje nami pasja do wydajnej pracy. Volvo Trucks Renault Trucks 2

3 Mack Trucks UD Trucks Volvo Buses Volvo Construction Equipment Volvo Penta Volvo Financial Services 3

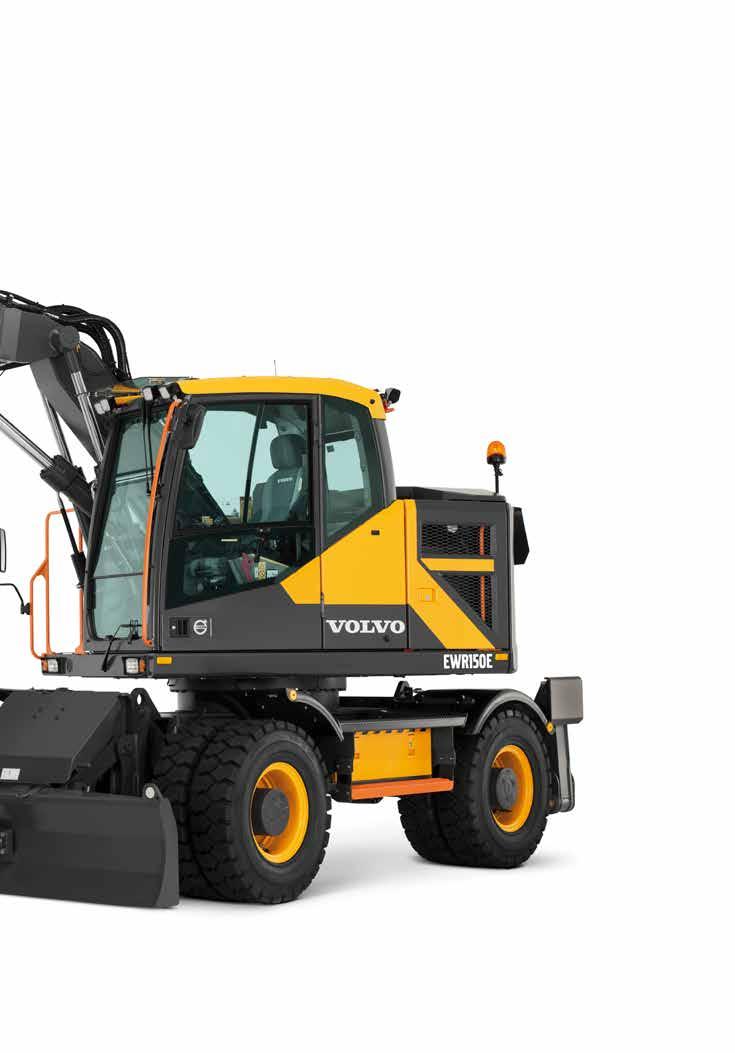

4 Niezrównana stabilność Model EWR150E zapewnia wszystko, czego można oczekiwać od 15-tonowej koparki oraz jeszcze więcej. Ta nowa koparka kołowa Volvo o krótkim promieniu obrotu i tylnym promieniu zataczania równym 1,720 mm pozwala pracować w wąskich i ciasnych miejscach. Pracuj z niezrównaną wydajnością i stabilnością. Prawdziwa 15-tonowa maszyna Ta nowość w rodzinie produktów Volvo gwarantuje nadzwyczajną wydajność oraz niesamowitą moc i stabilność. Dzięki udźwigowi większemu od spotykanych w konwencjonalnych koparkach tej samej klasy nowa konstrukcja pozwala czerpać korzyści z małego promienia zataczania bez uszczerbku dla zasięgu oraz możliwości podnoszenia i kopania. Wszechstronność Volvo oferuje możliwość stosowania podwozi różnego typu: od 15.2-tonowego z lemieszem przyspawanym, układem prowadzenia radialnym i układem napędowym klasy EW140 do 17.8-tonowego z lemieszem przykręcanym, układem prowadzenia równoległym i przykręcanymi podporami oraz układem napędowym klasy EW160 zapewniającym o 30% większą siłę uciągu. Wybierz najbardziej wydajne podwozie i osprzęt roboczy, które najlepiej pasują do Twoich potrzeb. Możliwości manewrowania Pracuj płynnie i poczuj się w pełni komfortowo dzięki ulepszonemu układowi hydraulicznemu, który zwiększy komfort i precyzję sterowania. Operator pracuje wydajniej, ponieważ podzespoły hydrauliczne maszyny i poprawione możliwości manewrowania ułatwiają obsługę sprzętu i zwiększają dokładność. 4

5 Mały promień zataczania Wykonuj prace, z którymi nie poradzi sobie zwykła koparka. Mały promień zataczania sprawia, że maszyna może pracować na jednym pasie jezdni oraz w niewielkich przestrzeniach. Dzięki temu operator ma zapewniony większy komfort, łatwą obsługę oraz większe bezpieczeństwo. 5

6 Zbudowana wspólnie Volvo uwzględnia uwagi klienta na każdym etapie projektowania i produkcji maszyny, odwiedzając go i przeprowadzając z nim jazdy testowe. Dzięki temu maszyna jest dopasowana do konkretnych wymogów i będzie doskonale sprawdzać się w docelowym miejscu pracy. 6

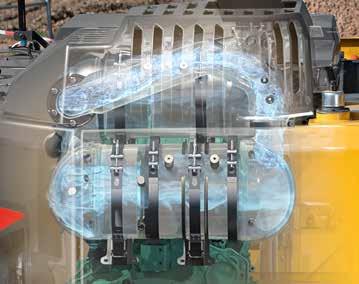

7 Zaprojektowana przez Ciebie, zbudowana przez Volvo Dopasowana do wymogów klienta w celu uzyskania optymalnej produktywności i rentowności, ta wszechstronna i uniwersalna maszyna łączy w sobie moc, trwałość, łatwość serwisu i niskie zużycie paliwa. Przygotuj się na niesamowitą wydajność, wydłuż czas pracy i zwiększ zyski. Regeneracja pasywna Nowy inteligentny układ regeneracji pasywnej cały czas pracuje w tle i monitoruje odpowiednie parametry, tak aby operator nie musiał podczas pracy martwić się stanem maszyny ani koniecznością regeneracji filtra cząstek stałych. Dzięki temu zwiększa się liczba godzin roboczych oraz zmniejszają się całkowite koszty eksploatacji. Silnik spełniający wymagania normy Stage IV Połącz moc z niskim zużyciem paliwa. Wydajny silnik wysokoprężny Volvo z technologią V-ACT dostarcza więcej mocy, zużywa mniej paliwa oraz zapewnia wysoki moment obrotowy przy niskich prędkościach obrotowych silnika. Charakteryzuje się niskim zużyciem paliwa, co zmniejsza szkodliwy wpływ na środowisko naturalne i pozwala spełnić najnowsze wymogi związane z emisją spalin. Zużycie paliwa Połączenie zoptymalizowanego układu hydraulicznego, inteligentnego silnika spełniającego normę Stage IV oraz znakomicie dobranych funkcji, takich jak tryb ECO, automatyczne włączanie obrotów jałowych i automatyczne wyłączanie silnika sprawia, że maszyna charakteryzuje się niskim zużyciem paliwa, dzięki czemu obniżone zostają koszty eksploatacji i zwiększa się rentowność. Dostęp serwisowy Serwisuj maszynę łatwo i szybko, aby skrócić czasy przestoju. Łatwy dostęp z poziomu podłoża do zgrupowanych punktów serwisowych umożliwia przeprowadzanie szybkich i bezproblemowych kontroli konserwacyjnych oraz serwisowych, pozwalając błyskawicznie wrócić do pracy. 7

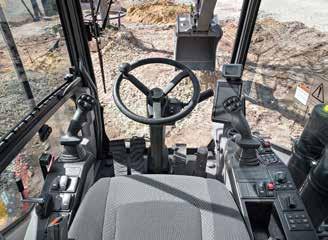

8 Wydajne środowisko Koparka EWR150E jest wyposażona w najlepszą w branży kabinę Volvo, która oferuje znakomitą widoczność i bezpieczeństwo operatora podczas pracy. Ergonomiczne elementy sterowania zwiększają wygodę, a dodatkowa przestrzeń w kabinie i wszechstronne funkcje gwarantują operatorowi komfortowe i wydajne środowisko robocze. Interfejs człowiek maszyna (HMI) Wszystkie elementy sterowania maszyną w tym dżojstiki, klawiatura i duży monitor LCD są ergonomicznie rozmieszczone i zaprojektowane w sposób zapewniający optymalną kontrolę i wydajność. Aby zapewnić wygodę i łatwość obsługi, znacznie zmniejszono liczbę przełączników. Inteligentny system kamer Volvo widok z lotu ptaka Trzy opcjonalne kamery zamocowane w trzech różnych narożnikach maszyny, z boku i tworzą widok z lotu ptaka na pracującą maszynę. Kamery zapewniają także niezależny podgląd obszaru wokół maszyny, dzięki czemu operator widzi wszystkie strefy pracy oraz może bezpiecznie obracać maszyną. Ta inteligentna i zajmującą czołową pozycję w branży technologia oferuje dookolny widok na miejsce prowadzenia prac w czasie rzeczywistym. Wygoda operatora Do dyspozycji operatora jest wiele funkcji, które współpracują ze sobą i zapewniają lepszą wygodę oraz bardziej komfortowe i wydajniejsze środowisko pracy. Są to między innymi skrzynka narzędziowa, zaczep przyczepy, pompa wlewu paliwa, możliwość kontroli płynów eksploatacyjnych z kabiny, przycisk skrótu i moduł Bluetooth. 8

9 Widoczność Niskie podwozie oraz umieszczenie silnika maszyny zapewniają nieograniczony widok na prawą stronę, co sprawia, że przeszkody i piesi są zawsze widoczni. Widoczność z kabiny operatora jest zwiększona również dzięki zastosowaniu dużej przedniej i bocznej szyby. 9

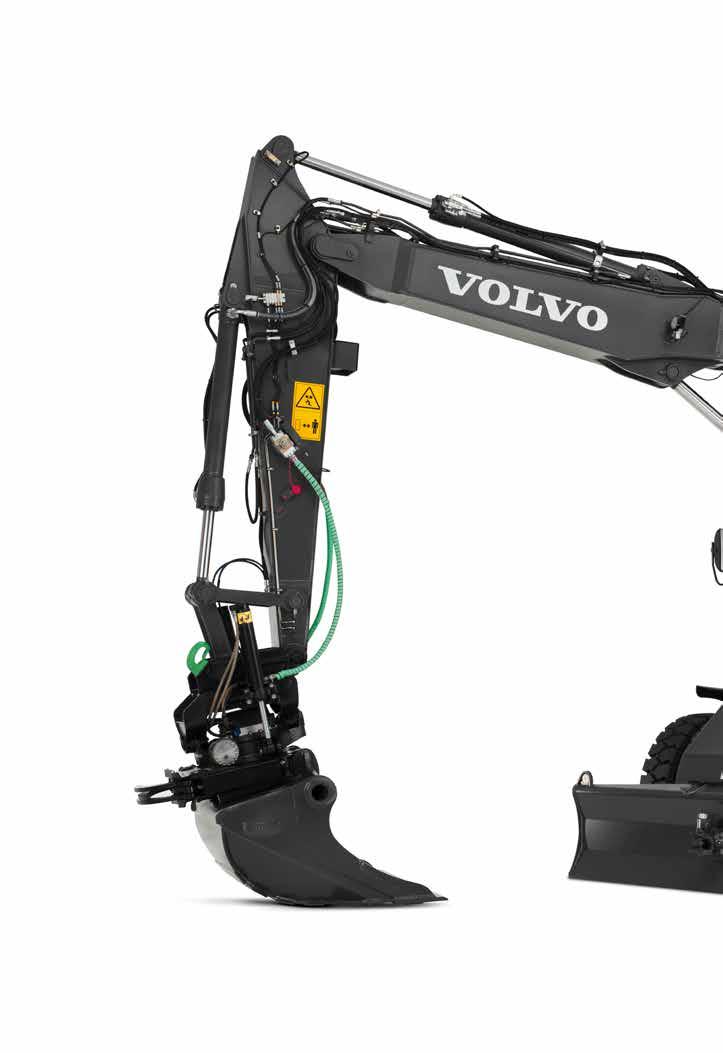

10 Głowice uchylnoobrotowe Głowice uchylno-obrotowe Steelwrist zapewniają znakomity kąt przechyłu i dzięki temu gwarantują lepszą elastyczność oraz najlepszą siłę i trwałość. Kompaktowa konstrukcja wyróżnia się najmniejszą wysokością zabudowy na rynku, co przekłada się na wyższą wydajność kopania i niższe zużycie paliwa. Steelwrist to zastrzeżony znak handlowy firmy Steelwrist AB 10

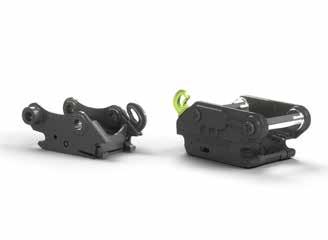

11 Łatwa wymiana osprzętu Dzięki szerokiej ofercie łatwego w montażu osprzętu można oszczędzić czas, zmniejszyć koszty i stworzyć wielofunkcyjną maszynę. Głowice uchylno-obrotowe Steelwrist, lekkie szybkozłącza, wytrzymałe łyżki i młoty koparka EWR150E może nie tylko pracować w niewielkich przestrzeniach, ale również kopać, ładować, kruszyć i przemieszczać materiał w najbardziej efektywny i wydajny sposób. Szybkozłącza Wykorzystaj szybkozłącza S6 lub S60, aby szybko zmieniać osprzęt w miejscu prowadzenia robót. S60 to lekkie, odlewane szybkozłącze o małej wysokości zabudowy, które wykorzystuje technologię blokady przedniego sworznia i gwarantuje doskonałe dopasowanie bez użycia podkładek. Łyżki Wybieraj z szerokiej oferty oryginalnych łyżek Volvo, które gwarantują harmonijną współpracę z koparką Volvo. Łyżki są dostępne w wersji z bezpośrednim montażem oraz w wersjach do montażu za pomocą szybkozłączy Volvo. Łyżki GPX, TGX i CAX zaprojektowano specjalnie do współpracy z głowicą uchylno-obrotową. System zarządzania osprzętem Chroniony hasłem system zarządzania osprzętem umożliwia przechowywanie danych dotyczących 20 różnych osprzętów. Umożliwia operatorowi wprowadzanie na monitorze w kabinie wstępnych ustawień ciśnienia i natężenia przepływu oleju hydraulicznego, co pozwala wykorzystywać różny osprzęt w najbardziej wszechstronny sposób. Młot Młoty hydrauliczne Volvo zaprojektowano i zoptymalizowano pod kątem wielkości konkretnych maszyn Volvo i dopasowano do szybkozłączy Volvo w celu zapewnienia szybkiej, bezpiecznej i łatwej wymiany osprzętu. Młoty HB15 są dostępne z pełnym asortymentem narzędzi. 11

12 Klasa sama dla siebie Widoczność Niskie podwozie oraz umieszczenie silnika z tyłu maszyny zapewniają doskonały widok w każdym kierunku. Regeneracja pasywna Układ regeneracji pasywnej cały czas pracuje w tle, tak aby operator nie musiał podczas pracy martwić się stanem maszyny. Głowice uchylnoobrotowe Głowice uchylno-obrotowe Steelwrist zapewniają znakomity kąt przechyłu i dzięki temu gwarantują lepszą elastyczność oraz najlepszą siłę i trwałość. Zbudowana wspólnie Volvo uwzględnia uwagi klienta na każdym etapie projektowania i produkcji maszyny, odwiedzając go i przeprowadzając z nim jazdy testowe. Wyprodukowana w Niemczech Zaprojektowana, wyprodukowana i przetestowana w Niemczech koparka kołowa EWR150E sprawdzi się idealnie w każdym miejscu na świecie 12

13 Inteligentny system kamer Volvo widok z lotu ptaka Opcjonalne kamery zamocowane w trzech różnych narożnikach maszyny tworzą widok z lotu ptaka na pracującą maszynę. AdBlue Firma Volvo oferuje kompletne rozwiązanie AdBlue, które jest sprawdzone pod kątem jakości, ekonomiczne i łatwo dostępne. Aby uzyskać więcej informacji, skontaktuj się z przedstawicielem firmy Volvo. = zastrzeżony znak towarowy stowarzyszenia Verband der Automobilindustrie e.v. (VDA) Mały promień zataczania Mały promień zataczania wynoszący 1,720 mm sprawia, że maszyna może pracować w niewielkich przestrzeniach przy znacznie wyższym komforcie i łatwości obsługi oraz większym poziomie bezpieczeństwa. Silnik spełniający wymagania normy Stage IV Volvo oferuje wydajny silnik wysokoprężny z technologią V-ACT, który zapewnia wyższy moment obrotowy przy niskiej prędkości obrotowej silnika i gwarantuje dzięki temu niższe zużycie paliwa. Dostęp serwisowy Łatwy dostęp z poziomu podłoża do zgrupowanych punktów serwisowych umożliwia łatwą i szybką konserwację oraz kontrole serwisowe. Zaczep do holowania przyczepy Aby uzyskać maksymalną elastyczność i produktywność, zabierz wszystkie swoje narzędzia na miejsce pracy za jednym razem, wykorzystując zaczep przyczepy. Kontrakty serwisowe Kontrakty serwisowe obejmują konserwację profilaktyczną, kompleksowe naprawy i szereg usług wydłużających okresy międzyobsługowe 13

14 Dodawanie wartości do biznesu Klienci firmy Volvo mają w zasięgu ręki kompleksowy zestaw usług. Volvo może zaoferować swoim klientom długoterminowe partnerstwo, ochronę przychodów i pełny zakres rozwiązań dzięki wysokiej jakości częściom dostarczanym przez pasjonatów. Volvo aktywnie angażuje się w zwiększenie zwrotu z inwestycji klienta i maksymalne wydłużenie okresów międzyobsługowych. Kompleksowe rozwiązania Volvo oferuje swoim klientom doskonale dopasowane rozwiązania. Dlaczego zatem nie mieliby oni pozwolić nam spełniać wszystkich swoich potrzeb w całym okresie eksploatacji maszyn? Dzięki słuchaniu potrzeb klientów możemy obniżyć ponoszone przez nich całkowite koszty eksploatacji i zwiększyć przychody. Oryginalne części zamienne Volvo To, co nas wyróżnia, to dbałość o szczegóły. Ta zasada działania stanowi solidną inwestycję w przyszłość zakupionej maszyny. Części są drobiazgowo sprawdzane i atestowane, ponieważ każda z nich ma istotne znaczenie dla osiągów maszyny i długości okresów międzyobsługowych. Tylko w przypadku korzystania z oryginalnych części zamiennych Volvo można mieć pewność, że maszyna zachowa jakość, z której słyną produkty marki Volvo. Sieć punktów serwisowych Aby szybciej reagować na potrzeby klientów, specjaliści firmy Volvo z naszych placówek przyjeżdżają bezpośrednio na teren robót. Dzięki rozbudowanej sieci warsztatów i placówek przedstawicieli oraz zatrudnionym w nich specjalistom firma Volvo oferuje swoim klientom kompleksowe wsparcie, opierając się na swojej wiedzy o rynku lokalnym i doświadczeniu zdobytym na rynku globalnym. 14

15 Kontrakty serwisowe Kontrakty serwisowe obejmują konserwację profilaktyczną, kompleksowe naprawy i szereg usług wydłużających okresy międzyobsługowe. Volvo korzysta z najnowszych technologii monitorowania pracy i stanu maszyny, oferując doradztwo w zakresie zwiększania opłacalności. Dzięki kontraktowi serwisowemu klient kontroluje koszty serwisu. 15

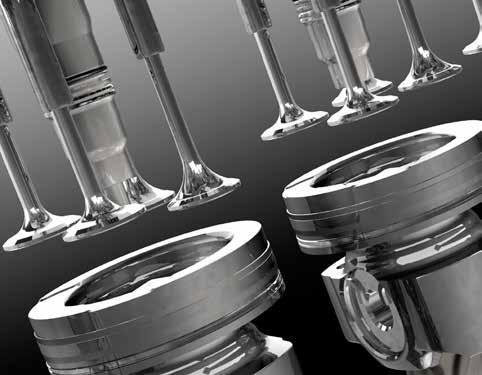

16 Volvo EWR150E w szczegółach Silnik Dzięki wprowadzeniu szeregu innowacji w swoich nowych silnikach z technologią V-ACT (Volvo Advanced Combustion Technology) Volvo Construction Equipment spełnia nowe, rygorystyczne normy emisji spalin EU Stage IV dotyczące pojazdów terenowych. Maszyny Volvo są wyposażone w rzędowy, turbodoładowany silnik wysokoprężny z wysokociśnieniowym układem wtryskowym opartym na pompowtryskiwaczach. Zastosowano w nim układ zewnętrznej recyrkulacji spalin (E-EGR), fi ltr cząstek stałych (DPF) oraz układ selektywnej redukcji katalitycznej (SCR) z płynem AdBlue. Silnik Volvo D4J Moc maks. przy obr./min Moc netto (ISO 9249 / SAE J1349) kw 102 KM 139 Moc brutto (ISO / SAE J1995) kw 105 KM 143 Maks. moment obrotowy Nm 605 przy prędkości obrotowej obr./min Liczba cylindrów 4 Pojemność skokowa l 4.04 Średnica cylindra mm 101 Skok tłoka mm 126 Układ elektryczny Wysoce pojemny i dobrze zabezpieczony układ elektryczny. Wodoszczelne wtyczki wiązki przewodów z podwójną blokadą zabezpieczają połączenia przed korozją. Główne przekaźniki i elektrozawory są ekranowane, co zapobiega ich uszkodzeniu. Wyłącznik główny w standardzie. Napięcie V 24 Akumulatory V 2 x 12 Pojemność akumulatorów Ah 2 x 100 Alternator V/Ah 24/120 Wartości znamionowe alternatora W Podwozie Układ napędowy: hydrauliczny silnik osiowo-tłokowy o zmiennej chłonności połączony z trzybiegową skrzynią biegów Power Shift, z której moment obrotowy jest przekazywany do mostów napędowych za pośrednictwem wałów. 2 różne : a) lemiesz przyspawany, układ prowadzenia radialny wyłącznie z układem napędowym EW140; b) lemiesz przykręcany, układ prowadzenia równoległy i układem napędowym EW160 oraz opcją dodania podpór. Koła: pojedyncze lub podwójne do wyboru. Most przedni: wytrzymały most koparki z automatyczną lub ręczną blokadą wychylenia. Zakres wychylenia ± 9 z błotnikami ± 6 Koła podwójne typ 10/11-20 Siła uciągu (użyteczna) kn 88 / 111 Prędkość jazdy, przełożenie drogowe km/h 20 / 30 / 35 Prędkość jazdy, przełożenie terenowe km/h 5.0 / 8.5 Prędkość jazdy, bieg pełzający km/h 3 Min. promień skrętu m 7.3 Kabina Nowa kabina Volvo Care Cab z konstrukcją ochronną i przestronnym wnętrzem, zapewniającym więcej przestrzeni na nogi i stopy. Jednokierunkowy pedał jazdy z przełącznikiem kierunku jazdy (F N R) na prawym dżojstiku sterowniczym. Przycisk zwalniania hamulca roboczego kopania. System audio z funkcją zdalnego sterowania i zestawem głośnomówiącym Bluetooth. Niezależnie regulowane konsole z dżojstikami. Doskonała widoczność we wszystkich kierunkach dzięki dużej powierzchni przeszklonej kabiny, przezroczystemu oknu dachowemu, dwuczęściowej przesuwnej szybie w drzwiach i nowej wąskiej kolumnie kierownicy, łatwej do regulacji w dużym zakresie. Podnoszona przednia szyba można ją łatwo podnieść pod sufi t i zablokować. Dolną szybę przednią można zdemontować i przechowywać w kieszeni drzwi bocznych. Oświetlenie wnętrza składa się z jednego światła do czytania i jednego światła sufi towego ze ściemniaczem. Przefi ltrowane powietrze jest dostarczane pod ciśnieniem do kabiny przez układ klimatyzacji z 14 dyszami nawiewu, co umożliwia szybkie odmrażanie i wysokowydajne chłodzenie lub ogrzewanie. Zawieszenie kabiny na elementach amortyzujących chroni operatora przed drganiami. Podgrzewany fotel Deluxe z regulacją amortyzacji, wysokości i pochylenia siedziska, pochylenia oparcia i regulacją wzdłużną (wyposażenie opcjonalne). Regulowany, czytelny kolorowy wyświetlacz LCD o przekątnej 8.3 prezentuje na bieżąco informacje o parametrach maszyny i ważne informacje diagnostyczne. Można na nim również wyświetlić obraz z kamery cofania. Nowy przycisk wielofunkcyjny na lewym dżojstiku z zaprogramowanymi funkcjami zwiększa wygodę operatora. Poziom hałasu W kabinie, wg ISO 6396 LpA db(a) 71 Na zewnątrz, wg normy ISO 6395 i dyrektywy 2000/14/WE LwA db(a) 100 Układ hydrauliczny Układ hydrauliczny typu zamkniętego, wrażliwy na obciążenie, z zaworami kompensacji ciśnienia. Ruchy robocze niezależne od obciążenia. Układ podziału przepływu i elektronicznie sterowana pompa o dużym wydatku (regulacja mocy). Zapewnia doskonałą zwrotność i szybkość ruchów roboczych, co przekłada się na optymalną wydajność i opłacalność. Dostępne tryby robocze układu hydraulicznego: Tryb postojowy (P). pełne bezpieczeństwo podczas postoju. Tryb jazdy (T). prędkość obrotowa silnika sterowana pedałem w celu minimalizacji zużycia paliwa i emisji hałasu. Tryb pracy (W): pełny wydatek pompy przy regulowanej prędkości obrotowej silnika maksymalna szybkość i wydajność pracy. Tryb indywidualny (C): operator może wybrać natężenie przepływu oleju odpowiednie do warunków roboczych. Szybkie zwiększenie mocy: zwiększa siły kopania i podnoszenia. Pompa główna (cichobieżna pompa tłokowa osiowa) Maks. nat. przepływu l/min 275 Pompa układu hamulcowego i kierowniczego (cichobieżna pompa zębata) Maks. nat. przepływu l/min 31 Obwód osprzętu Maks. nat. przepływu l/min 239 Ustawienie zaworu bezpieczeństwa Narzędzie MPa 32.5 / 36 Obwód jazdy MPa 36 Obwód pilotowy MPa 3.5 Układ hamulcowy Hamulce zasadnicze: hydrauliczne, mokre hamulce wielotarczowe z samoczynną regulacją, dwa niezależne obwody hamulcowe. Hamulec postojowy: uruchamiany sprężynowo, zwalniany hydraulicznie mokry hamulec tarczowy wbudowany w skrzynię biegów. Hamulec roboczy (kopanie): hamulec zasadniczy z blokadą mechaniczną. System bezpieczeństwa: dwuobwodowe hamulce jazdy wyposażone w dwa akumulatory na wypadek awarii obwodu hamulca zasadniczego. Objętości płynów eksploatacyjnych Zbiornik paliwa l 200 Zbiornik płynu DEF/AdBlue l 25 Układ hydrauliczny, cały l 230 Zbiornik oleju hydraulicznego l 104 Olej silnikowy l 16 Ciecz chłodząca silnik l 16 Skrzynia biegów l 2.5 Mechanizmy różnicowe mostów: Przedni most l 9.5 Tylny most l 12.5 Przekładnia główna (zwolnica) l 4 x 2.5 Układ obrotnicy Obrót nadwozia zapewnia tłokowy promieniowy silnik hydrauliczny bez przekładni redukcyjnej. Do standardowego wyposażenia należą automatyczny hamulec obrotu nadwozia i zawór zapobiegający samoczynnemu cofaniu się nadwozia. Maks. prędkość obrotu obr./min 9 Masy całkowite maszyny Maszyna z wysięgnikiem m 4.5 m, ramieniem koparkowym 2.45 m, szybkozłączem S6, łyżką 410 kg / 580 l. Spawany lemiesz prostopadły, podpory kg Tylko spawany lemiesz prostopadły kg Przykręcany lemiesz, podpory kg Tylko przykręcany lemiesz kg Maszyna z wysięgnikiem dwuczęściowym 4.7 m, ramieniem koparkowym 2.45 m, szybkozłączem S6, łyżką 410 kg / 580 l. Spawany lemiesz prostopadły, podpory kg Tylko spawany lemiesz prostopadły kg Przykręcany lemiesz, podpory kg Tylko przykręcany lemiesz kg

17 Dane techniczne WYMIARY Jednostka dwuczęściowy Opis skrętny m A Szerokość całkowita nadwozia mm B Szerokość całkowita mm C Całkowita wysokość kabiny mm D Tylny promień zataczania mm E Prześwit pod przeciwwagą mm F Rozstaw osi mm G Szerokość mostu mm H Rozstaw podpór (przód lub tył) mm I Prześwit minimalny mm Jednostka dwuczęściowy skrętny Opis m Ramię Ramię Ramię m L Długość całkowita mm M Całkowita wysokość wysięgnika mm L 1 Długość całkowita mm * M 1 Całkowita wysokość wysięgnika mm ** N Przedni nawis mm ** * bez łyżki WYMIARY PODWOZIA Opis Jednostka Podwozie spawane z lemieszem prostopadłym Podwozie przykręcane z lemieszem równoległym P mm P 1 mm Q mm R mm T mm T 2 mm V mm V 2 mm X mm Y mm Z mm

18 Dane techniczne 4.5 m z ramieniem koparkowym 2.0 m, 2.45 m, 2.6 m, 3.1 m ZAKRESY ROBOCZE I SIŁY KOPANIA Jednostka Opis m 4.5 Ramię m A Maks. zasięg kopania mm B Maks. zasięg kopania na poziomie gruntu mm C Maks. głębokość kopania mm D Maks. głębokość kopania (I poziom 2.44 m) mm E Maks. głębokość wykopu o pionowej ścianie mm F Maks. wysokość skrawania mm G Maks. wysokość wysypu mm H Min. przedni promień zataczania mm Siły kopania z łyżką zamontowaną bezpośrednio Siła odspajania łyżka (ISO) kn 108.5* 108.5* 108.5* 108.5* Siła zrywająca (ISO) kn 73* 63.5* 61* 53.5* Maks. zalecane wielkości łyżek mocowanych bezpośrednio Łyżka GP (1.8 t/m³) l Maks. zalecane wielkości łyżek mocowanych do szybkozłącza S6/S60 QF, łyżka GP (1.8 t/m³) l S6 QF, łyżka HD (2.1 t/m³) l UQF, łyżka GP (1.8 t/m³) I *Z funkcją zwiększenia mocy Uwaga: 1. Wielkość łyżki liczona zgodnie z normą SAE-J296, z nadsypem materiału o kącie usypu 1:1. 2. Maksymalna dopuszczalna wielkość łyżki to wartość szacunkowa. Łyżka tej wielkości niekoniecznie musi być dostępna jako wyposażenie fabrycznie. 18

19 dwuczęściowy 4.7 m z ramieniem koparkowym 2.0 m, 2.45 m, 2.6 m, 3.1 m ZAKRESY ROBOCZE I SIŁY KOPANIA Jednostka dwuczęściowy Opis m 4.7 Ramię m A Maks. zasięg kopania mm B Maks. zasięg kopania na poziomie gruntu mm C Maks. głębokość kopania mm D Maks. głębokość kopania (I poziom 2.44 m) mm E Maks. głębokość wykopu o pionowej ścianie mm F Maks. wysokość skrawania mm G Maks. wysokość wysypu mm H Min. przedni promień zataczania mm Siły kopania z łyżką zamontowaną bezpośrednio Siła odspajania łyżka (ISO) kn 108.5* 108.5* 108.5* 108.5* Siła zrywająca (ISO) kn 73* 63.5* 61* 53.5* Maks. zalecane wielkości łyżek mocowanych bezpośrednio Łyżka GP (1.8 t/m³) l Maks. zalecane wielkości łyżek mocowanych do szybkozłącza S6/S60 QF, łyżka GP (1.8 t/m³) l S6 QF, łyżka HD (2.1 t/m³) l UQF, łyżka GP (1,8 t/m³) I *Z funkcją zwiększenia mocy Uwaga: 1. Wielkość łyżki liczona zgodnie z normą SAE-J296, z nadsypem materiału o kącie usypu 1:1. 2. Maksymalna dopuszczalna wielkość łyżki to wartość szacunkowa. Łyżka tej wielkości niekoniecznie musi być dostępna jako wyposażenie fabrycznie. 19

20 Dane techniczne I K L J 4.75 m z ramieniem koparkowym 2.0 m, 2.45 m ZAKRESY ROBOCZE I SIŁY KOPANIA Jednostka skrętny Opis m 4.75 Ramię m A Maks. zasięg kopania mm B Maks. zasięg kopania na poziomie gruntu mm C Maks. głębokość kopania mm C 1 Maks. głębokość kopania wykopu o pionowej ścianie przy maksymalnym odsadzeniu mm osprzętu D Maks. głębokość kopania (I poziomy odcinek 2.44 m) mm E Maks. głębokość wykopu o pionowej ścianie mm F Maks. wysokość skrawania mm G Maks. wysokość wysypu mm H Min. przedni promień zataczania mm J K mm L mm Siły kopania z łyżką zamontowaną bezpośrednio Siła odspajania łyżka (ISO) kn Siła zrywająca (ISO) kn Maks. zalecane wielkości łyżek mocowanych bezpośrednio Łyżka GP (1.8 t/m³) l Łyżka HD (2.1 t/m³) l Maks. zalecane wielkości łyżek mocowanych do szybkozłącza S6/S60 QF, łyżka GP (1.8 t/m³) l S6 QF, łyżka HD (2.1 t/m³) l S1 QF, łyżka GP (1.8 t/m³) l S1 QF, łyżka HD (2.1 t/m³) Uwaga: 1. Wielkość łyżki liczona zgodnie z normą SAE-J296, z nadsypem materiału o kącie usypu 1:1. 2. Maksymalna dopuszczalna wielkość łyżki to wartość szacunkowa. Łyżka tej wielkości niekoniecznie musi być dostępna jako wyposażenie fabrycznie. 20

21 UDŹWIG MODELU EWR150E podwozie spawane Udźwig na końcu ramienia bez łyżki i szybkozłącza. W celu wyznaczenia udźwigu maszyny z zamontowaną łyżką i szybkozłączem należy od wartości podanych w tabeli odjąć masę tych elementów. Z ciężką przeciwwagą. Jednostka: 1,000 kg 4.5 m 2.0 m Podpory 4.5 m 2.45 m Podpory 4.5 m 2.6 m Podpory 4.5 m 2.0 m 4.5 m 2.45 m 4.5 m 2.6 m Punkt podnoszenia Zasięg względem środka maszyny (u podparcie podniesione / d podparcie złożone) 1.5 m 3.0 m 4.5 m 6.0 m Maks. m u d u d u d u d u d u d u d u d u d u d m * 4.1* 4.1* * 3.4* 3.4* * 4.4* 4.4* * 3.2* 3.2* * 8.0* 8.0* * 5.3* 5.3* * * 3.3* 3.3* * * * * 7.0* 7.0* * * * * 9.3* 9.3* * * * 7.0* 7.0* * 4.7* 4.7* * 2.7* 2.7* 2.7* * 3.9* 3.9* * 3.7* 3.7* * 2.6* 2.6* * 7.0* 7.0* * 4.9* 4.9* * * 2.6* 2.6* * 6.8* 6.8* * * * * 2.8* 2.8* * 7.2* 7.2* * * * * * 5.8* 5.8* 5.8* * 9.7* 9.7* * * * * 8.0* 8.0* * 5.3* 5.3* * 4.6* 4.6* * 2.5* 2.5* 2.5* * 3.8* 3.8* 3.8* * 3.7* 3.7* * 2.4* 2.4* * 6.6* 6.7* * 4.7* 4.7* * * 2.4* 2.4* * 7.8* 7.7* * * * * 2.6* 2.6* * 7.4* 7.3* * * * * * 5.6* 5.6* 5.6* * 9.8* 9.9* * * * * 8.2* 8.2* * * * 4.5* 4.5* * 4.1* * 3.4* 3.4* * 4.4* * 3.2* * 8.0* * 5.3* * * * * * * 7.0* * * * * 9.3* * * * 7.0* * 4.7* * 2.7* 2.7* * 3.9* 3.9* * 3.7* * 2.6* * 7.0* 7.0* * 4.9* * * 2.6* * 6.8* * * * 2.8* * 7.2* * * * * 5.8* 5.8* 5.8* * 9.7* * * * * 7.9* * 5.3* * 4.6* * 2.5* 2.5* 2.5* * 3.8* 3.8* * 3.6* * 2.4* * 6.7* 6.7* * 4.7* * * 2.4* * 7.7* * * * 2.6* * 7.3* * * * * 5.6* 5.6* 5.6* * 9.8* * * * * 8.2* * * Uwagi: 1. Ciśnienie robocze w trybie zwiększonej mocy 37.5 MPa. 2. Powyższe wartości podano zgodnie z normą ISO Podane wartości nie przekraczają 87% udźwigu hydraulicznego lub 75% obciążenia wywracającego, w przypadku maszyny ustawionej na twardym, równym podłożu. 3. Udźwigi oznaczone gwiazdką (*) są ograniczone bardziej przez moc hydrauliczną niż obciążenie wywracające. Maks. 21

22 Dane techniczne UDŹWIG MODELU EWR150E podwozie spawane Udźwig na końcu ramienia bez łyżki i szybkozłącza. W celu wyznaczenia udźwigu maszyny z zamontowaną łyżką i szybkozłączem należy od wartości podanych w tabeli odjąć masę tych elementów. Z ciężką przeciwwagą. Jednostka: 1,000 kg dwuczęściowy 4.7 m 2.0 m Podpory dwuczęściowy 4.7 m 2.45 m Podpory dwuczęściowy 4.7 m 2.6 m Podpory dwuczęściowy 4.7 m 2.0 m dwuczęściowy 4.7 m 2.45 m dwuczęściowy 4.7 m 2.6 m Punkt podnoszenia Zasięg względem środka maszyny (u podparcie podniesione / d podparcie złożone) 1.5 m 3.0 m 4.5 m 6.0 m Maks. m u d u d u d u d u d u d u d u d u d u d m * 4.4* 4.4* 4.4* * 4.1* 4.1* * 3.5* 3.5* * 5.6* 5.6* 5.6* * 4.5* 4.5* * * 3.2* 3.2* * 5.3* 5.3* * * * * * * * 4.9* 4.9* 4.9* * * * * 8.6* 8.6* * * * 3.3* 3.3* 3.3* * 3.7* 3.7* 3.7* * 2.7* 2.7* * 4.1* 4.1* * 3.7* 3.7* * 2.6* 2.6* * 7.5* 7.5* * 5.0* 5.0* * * 2.6* 2.6* * * * * 2.7* 2.7* * 5.4* 5.4* 5.4* * * * * 9.2* 9.2* * * * * 3.0* 3.0* 3.0* * 3.0* 3.0* 3.0* * 3.5* 3.5* 3.5* * 2.5* 2.5* * 3.9* 3.9* * 3.6* 3.6* * 2.4* 2.4* * 7.2* 7.2* * 4.9* 4.9* * * 2.4* 2.4* * * * * 2.5* 2.5* * 5.4* 5.4* * * * * * 8.9* 8.9* * * * * 4.4* 4.4* 4.4* * 4.1* 4.1* * 3.5* * 5.6* 5.6* 5.6* * 4.5* * * 3.2* * 5.3* * * * * * * 4.9* 4.9* 4.9* * * * * 8.6* * * * 3.3* 3.3* 3.3* * 3.7* 3.7* 3.7* * 2.7* * 4.1* 4.1* * 3.7* * 2.6* * 7.5* * 5.0* * * 2.6* * * * * 5.4* 5.4* * * * * 9.2* * * * * 3.0* 3.1* 3.0* * 3.0* 3.1* 3.0* * 3.5* 3.5* 3.5* * 2.6* 2.5* * 3.9* 3.9* * 3.6* * 2.4* * 7.1* 7.2* * 4.9* * * 2.4* * * * 2.5* * 5.5* 5.4* * * * * 8.9* * * * 6.6 Uwagi: 1. Ciśnienie robocze w trybie zwiększonej mocy 37.5 MPa. 2. Powyższe wartości podano zgodnie z normą ISO Podane wartości nie przekraczają 87% udźwigu hydraulicznego lub 75% obciążenia wywracającego, w przypadku maszyny ustawionej na twardym, równym podłożu. 3. Udźwigi oznaczone gwiazdką (*) są ograniczone bardziej przez moc hydrauliczną niż obciążenie wywracające. Maks. 22

23 UDŹWIG MODELU EWR150E podwozie spawane Udźwig na końcu ramienia bez łyżki i szybkozłącza. W celu wyznaczenia udźwigu maszyny z zamontowaną łyżką i szybkozłączem należy od wartości podanych w tabeli odjąć masę tych elementów. Z ciężką przeciwwagą. Jednostka: 1,000 kg skrętny 4.75 m 2.0 m Podpory skrętny 4.75 m 2.45 m Podpory skrętny 4.75 m 2.0 m skrętny 4.75 m 2.45 m Punkt podnoszenia Zasięg względem środka maszyny (u podparcie podniesione / d podparcie złożone) 1.5 m 3.0 m 4.5 m 6.0 m Maks. m u d u d u d u d u d u d u d u d u d u d m * 3.8* 3.8* 3.8* * 3.3* 3.3* * 4.1* 4.1* * * * 3.2* 3.2* * 5* 5* * * * * * * 5.8* 5.8* * * * * 8.6* 8.6* * * * 6.8* 6.8* * 4.6* 4.6* * 4.4* 4.4* * 2.6* 2.6* * 3.7* 3.7* 3.7* * 3.4* 3.4* * 2.5* 2.5* * 7* 7* * 4.6* 4.6* * * * 2.6* 2.6* * 4.9* 4.9* 4.9* * * * * * 6.2* 6.2* * * * * 5.5* 5.5* 5.5* * 9.1* 9.1* * * * * 7.6* 7.6* * 5.1* 5.1* * * * 3.8* 3.8* * 3.3* * 4.1* * * 3.2* * 5* * * * * * * 5.8* * * * * 8.6* * * * 6.8* * 4.6* * 4.4* * 2.6* 2.6* * 3.7* 3.7* * 3.4* * 2.5* * 7* * 4.6* * * 2.6* * 4.9* 4.9* 4.9* * * * * 6.2* * * * * 5.5* 5.5* 5.5* * 9* * * * * 7.5* * * 5.2 Uwagi: 1. Ciśnienie robocze w trybie zwiększonej mocy 37.5 MPa. 2. Powyższe wartości podano zgodnie z normą ISO Podane wartości nie przekraczają 87% udźwigu hydraulicznego lub 75% obciążenia wywracającego, w przypadku maszyny ustawionej na twardym, równym podłożu. 3. Udźwigi oznaczone gwiazdką (*) są ograniczone bardziej przez moc hydrauliczną niż obciążenie wywracające. UDŹWIG MODELU EWR150E podwozie przykręcane Udźwig na końcu ramienia bez łyżki i szybkozłącza. W celu wyznaczenia udźwigu maszyny z zamontowaną łyżką i szybkozłączem należy od wartości podanych w tabeli odjąć masę tych elementów. Z ciężką przeciwwagą. Jednostka: 1,000 kg Punkt podnoszenia Zasięg względem środka maszyny (u podparcie podniesione / d podparcie złożone) 1.5 m 3.0 m 4.5 m 6.0 m Maks. m u d u d u d u d u d u d u d u d u d u d m * 3.8* 3.8* 3.8* * 3.3* 3.3* * 4.1* 4.1* * 3.7* 3.7* * 3.2* 3.2* 6.1 skrętny 4.75 m * 5.0* 5.0* * * * * * * * * m * 5.8* 5.8* * * * 6.5 Lemiesz równoległy * 8.6* 8.6* * * 5.8 Podpory * 6.8* 6.8* * 4.6* 4.6* * 4.4* 4.4* * 2.6* 2.6* 2.6* * 3.7* 3.7* 3.7* * 3.4* 3.4* * 2.5* 2.5* 6.6 skrętny 4.75 m * 7.0* 7.0* * 4.6* 4.6* * 3.8* 3.8* * 2.6* 2.6* * 4.9* 4.9* 4.9* * 5.6* 5.6* * * * m * 6.2* 6.2* * * * 6.9 Lemiesz równoległy * 5.5* 5.5* 5.5* * 9.0* 9.0* * * * 6.3 Podpory * 7.5* 7.5* * 5.1* 5.1* * 4.2* 4.2* * 3.8* 3.8* * 3.3* * 4.1* * 3.7* * 3.2* 6.1 skrętny * 5.0* * * m * * * m * 5.8* 5.8* * * * 6.5 Lemiesz równoległy * 8.6* * * * 6.8* * 4.6* * 4.4* * 2.6* * 3.7* * 3.4* * 2.5* 6.6 skrętny * 7.0* * 4.6* * * 2.6* m * * 4.9* * * m * 6.2* * Lemiesz równoległy * 5.5* 5.5* 5.5* * 9.0* * * 7.5* * 5.1* * 5.2 Uwagi: 1. Ciśnienie robocze w trybie zwiększonej mocy 37.5 MPa. 2. Powyższe wartości podano zgodnie z normą ISO Podane wartości nie przekraczają 87% udźwigu hydraulicznego lub 75% obciążenia wywracającego, w przypadku maszyny ustawionej na twardym, równym podłożu. 3. Udźwigi oznaczone gwiazdką (*) są ograniczone bardziej przez moc hydrauliczną niż obciążenie wywracające. Maks. Maks. 23

24 Dane techniczne UDŹWIG MODELU EWR150E podwozie przykręcane Udźwig na końcu ramienia bez łyżki i szybkozłącza. W celu wyznaczenia udźwigu maszyny z zamontowaną łyżką i szybkozłączem należy od wartości podanych w tabeli odjąć masę tych elementów. Z ciężką przeciwwagą. Jednostka: 1,000 kg 4.5 m 2.0 m Lemiesz równoległy Podpory 4.5 m 2.45 m Lemiesz równoległy Podpory 4.5 m 2.6 m Lemiesz równoległy Podpory 4.5 m 2.0 m Lemiesz równoległy 4.5 m 2.45 m Lemiesz równoległy Punkt podnoszenia Zasięg względem środka maszyny (u podparcie podniesione / d podparcie złożone) 1.5 m 3.0 m 4.5 m 6.0 m Maks. m u d u d u d u d u d u d u d u d u d u d m * 4.1* 4.1* * 3.4* 3.4* 3.4* * 4.4* 4.4* * 3.2* 3.2* * 8.0* 8.0* * 5.3* 5.3* * * 3.3* 3.3* * * * * * * 7.0* 7.0* * * * * 9.3* 9.3* * * * 7.0* 7.0* * 4.7* 4.7* * 2.7* 2.7* 2.7* * 3.9* 3.9* 3.9* * 3.7* * 2.6* * 7.0* 7.0* * 4.9* * * 2.6* * 6.8* 6.8* * * * 2.8* * 7.2* 7.2* * * * * 5.8* 5.8* 5.8* * 9.7* * * * * 7.9* 7.9* * 5.3* * 4.6* * 2.5* 2.5* 2.5* * 3.8* 3.8* 3.8* * 3.6* 3.6* * 2.4* 2.4* * 6.7* 6.7* 6.7* * 4.7* 4.7* * * * 2.4* 2.4* * 7.7* 7.7* * 5.8* 5.8* * * 2.6* 2.6* * 7.3* 7.3* * * * 3.0* 3.0* * 5.6* 5.6* 5.6* * 9.8* 9.8* * * * * * 8.2* 8.2* * 5.5* 5.5* * 4.5* 4.5* * 4.1* 4.1* * 3.4* 3.4* * 4.4* * 3.2* * 8.0* * 5.3* * * 3.3* * * * * 7.0* * * * * 9.3* * * * 7.0* * 4.7* * * 2.7* * 3.9* * 3.7* * 2.6* * 7.0* * 4.9* * * 2.6* * 6.8* * * 2.8* * 7.2* * * 5.8* 5.8* 5.8* * 9.7* * 7.9* * 5.3* * 4.6* * 2.5* 2.5* 2.5* * 3.8* 3.8* * 3.6* * 2.4* m * 6.7* 6.7* * 4.7* * * 2.4* * 7.7* * * * 2.6* m * 7.3* * * * 6.9 Lemiesz równoległy * 5.6* 5.6* 5.6* * 9.8* * * * * 8.2* * 5.5* * 4.5* 5.1 Uwagi: 1. Ciśnienie robocze w trybie zwiększonej mocy 37.5 MPa. 2. Powyższe wartości podano zgodnie z normą ISO Podane wartości nie przekraczają 87% udźwigu hydraulicznego lub 75% obciążenia wywracającego, w przypadku maszyny ustawionej na twardym, równym podłożu. 3. Udźwigi oznaczone gwiazdką (*) są ograniczone bardziej przez moc hydrauliczną niż obciążenie wywracające. Maks. 24

25 UDŹWIG MODELU EWR150E podwozie przykręcane Udźwig na końcu ramienia bez łyżki i szybkozłącza. W celu wyznaczenia udźwigu maszyny z zamontowaną łyżką i szybkozłączem należy od wartości podanych w tabeli odjąć masę tych elementów. Z ciężką przeciwwagą. Jednostka: 1,000 kg Punkt podnoszenia Zasięg względem środka maszyny (u podparcie podniesione / d podparcie złożone) 1.5 m 3.0 m 4.5 m 6.0 m Maks. m u d u d u d u d u d u d u d u d u d u d m * 4.4* 4.4* 4.4* 3.5 dwuczęściowy * 4.1* 4.1* * 3.5* 3.5* m * 5.6* 5.6* 5.6* * 4.5* 4.5* * * * 3.2* 3.2* m * 5.3* 5.3* * * 3.2* 3.2* 6.7 Lemiesz równoległy * * * * * 4.9* 4.9* 4.9* * * * 6.5 Podpory * 8.6* 8.6* * * * * 3.3* 3.3* 3.3* 4.3 dwuczęściowy * 3.7* 3.7* 3.7* * 2.7* 2.7* m * 4.1* 4.1* * 3.7* 3.7* * 2.6* 2.6* m * 7.5* 7.5* * 5.0* 5.0* * * * 2.6* 2.6* 7.1 Lemiesz równoległy * * * * 2.7* 2.7* * 5.4* 5.4* 5.4* * * * * 7.0 Podpory * 9.2* 9.2* * * * * 3.0* 3.0* 3.0* * 3.0* 3.0* 3.0* 4.5 dwuczęściowy * 3.5* 3.5* 3.5* * 2.5* 2.5* 2.5* m * 3.9* 3.9* 3.9* * 3.6* 3.6* * 2.4* 2.4* m * 7.2* 7.2* * 4.9* 4.9* * * * 2.4* 2.4* 7.3 Lemiesz równoległy * 5.8* 5.8* * * 2.5* 2.5* * 5.4* 5.4* 5.4* * * * 2.8* 2.8* 7.1 Podpory * 8.9* 8.9* * * * * * 4.4* 4.4* 4.4* * 4.1* 4.1* * 3.5* 5.3 dwuczęściowy 4.7 m * 5.6* 5.6* 5.6* * 4.5* * * 3.2* * 5.3* * * m * * * 6.8 Lemiesz równoległy * 4.9* 4.9* 4.9* * * * * 8.6* * * * 3.3* 3.3* 3.3* * 3.7* 3.7* 3.7* * 2.7* 2.7* 5.8 dwuczęściowy 4.7 m * 4.1* 4.1* * 3.7* * 2.6* * 7.5* * 5.0* * * 2.6* m * * * 2.7* 7.2 Lemiesz równoległy * 5.4* 5.4* * * * * 9.2* * * * * 3.0* 3.1* 3.0* * 3.0* 3.1* 3.0* * 3.5* 3.5* 3.5* * 2.6* 2.5* 6.0 dwuczęściowy 4.7 m * 3.9* 3.9* * 3.6* * 2.4* * 7.1* 7.2* * 4.9* * * 2.4* m * * * 2.5* 7.4 Lemiesz równoległy * 5.5* 5.4* * * * * 8.9* * * * 6.6 Uwagi: 1. Ciśnienie robocze w trybie zwiększonej mocy 37.5 MPa. 2. Powyższe wartości podano zgodnie z normą ISO Podane wartości nie przekraczają 87% udźwigu hydraulicznego lub 75% obciążenia wywracającego, w przypadku maszyny ustawionej na twardym, równym podłożu. 3. Udźwigi oznaczone gwiazdką (*) są ograniczone bardziej przez moc hydrauliczną niż obciążenie wywracające. Maks. 25

26 Wyposażenie WYPOSAŻENIE STANDARDOWE Silnik Turbodoładowany, 4-suwowy silnik wysokoprężny Volvo chłodzony cieczą, z bezpośrednim wtryskiem paliwa i chłodzeniem powietrza doładowującego, spełniający normę emisji spalin EU Stage IV Podgrzewacz powietrza wlotowego Tryb ECO Filtr paliwa i separator wody Pompa wlewu paliwa: 50 l/min, z automatycznym wyłącznikiem Chłodnica z rdzeniem aluminiowym Elektryczny/elektroniczny układ sterujący Contronics: komputerowo sterowany układ monitorujący i diagnostyczny Główny odłącznik elektryczny Regulowany układ automatycznej aktywacji biegu jałowego Funkcja zwiększenia mocy jednym przyciskiem Regulowany monitor Funkcja zatrzymania awaryjnego 2 refl ektory halogenowe zamontowane na ramie Alternator, 120 A Akumulatory, 2 x 12 V / 140 Ah Rozrusznik, 24 V / 5.5 kw System CareTrack, komunikacja przez moduł GSM lub satelitarna Kamera cofania Nadwozie Światła tylne LED Antypoślizgowy podest serwisowy Zgrupowane punkty smarowania łożyska mechanizmu obrotu i wysięgnika Podwozie Trzybiegowa skrzynia (bieg pełzający/terenowy/drogowy, maks. Prędkość 35 km/h) Wahliwy przedni most napędowy: ±9 bez błotników / 6 z błotnikami Dwuobwodowe hamulce zasadnicze Bezobsługowe wały napędowe Układ hydrauliczny Układ hydrauliczny wrażliwy na obciążenie Amortyzacja siłowników Uszczelki zapobiegające zanieczyszczeniu wnętrza siłowników Pełnoprzepływowy fi ltr powrotny oleju, okres wymiany co 2,000 godzin System uwalniania ciśnienia (akumulator wspomagania) Sterowany proporcjonalnie wentylator chłodnicy ze sprzęgłem lepkościowym Zawory bezpieczeństwa na wysięgniku i ramieniu Olej hydrauliczny o wydłużonym okresie eksploatacji, ISO VG 46 Osprzęt kopiący Punkty mocowania dodatkowych obwodów hydraulicznych Zgrupowane punkty smarowania ramienia i łyżki Kabina i wnętrze Kabina Volvo Care Cab z oknem dachowym nieotwieranym / konstrukcja ROPS Uchwyt na kubek Zamki drzwi Przyciemnione szyby ze szkła bezpiecznego Wykładzina podłogowa Sygnał dźwiękowy Duży schowek Podnoszona szyba przednia Zdejmowana dolna szyba przednia Zwijany pas bezpieczeństwa Wycieraczka przedniej szyby z regulatorem czasowym i spryskiwaczem Osłony przeciwsłoneczne: przednia, dachowa, tylna Radio Bluetooth z portem USB Główny kluczyk zapłonowy Przełącznik wielofunkcyjny na lewym dżojstiku Zintegrowany układ klimatyzacji i ogrzewania, automatyczny Kabina zamocowana na amortyzatorach hydraulicznych Fotel operatora i konsola dżojstików z regulacją położenia Regulowana kolumna kierownicza Dźwignia hydraulicznej blokady bezpieczeństwa Dżojstiki sterujące, z 5 przyciskami każdy WYPOSAŻENIE DODATKOWE Silnik Spalinowy podgrzewacz cieczy chłodzącej silnik z programatorem czasowym Elektryczna grzałka bloku silnika 240 V Separator wody z funkcją podgrzewania Siatka przeciwpyłowa Wentylator dwukierunkowy Układ wstępnego czyszczenia dolotowego powietrza doładowującego Filtr siatkowy i uszczelnienie komory silnika Układ chłodzenia (opcja tropikalna) Pakiet do transportu odpadów Elektryczny/elektroniczny układ sterujący Sygnalizacja dźwiękowa jazdy Pomarańczowe światło ostrzegawcze kogut Dodatkowe światła robocze: (halogenowe lub LED) 1 w podeście serwisowym i 1 na przeciwwadze 2 na wysięgniku 2 kabiny Dodatkowe światła LED na ramieniu i kabinie (4 szt.) Centralne przejście wielokanałowe na kable elektryczne System antykradzieżowy Instalacja elektryczna do sterowania głowicą uchylno-obrotową Nadwozie Uchwyt na tablicę rejestracyjną Podwozie Opony kół podwójnych / Opony kół pojedynczych 18R 19.5 / 620/ Pierścienie chroniące przed kamieniami Solidne opony gumowe / Lemiesz i podpory Lemiesz Podpory i lemiesz Ramię chwytakowe Błotniki przednie/tylne Skrzynka narzędziowa z lewej/prawej strony Tempomat Prędkość jazdy 20 km/godz., 30 km/godz., 35 km/godz. Układ holowania przyczepy Automatyczny hamulec roboczy Skrzynka narzędziowa typu szufl adowego Układ hydrauliczny Układ pływającego wysięgnika Olej hydrauliczny ulegający biodegradacji, ISO VG 32 Olej hydrauliczny ulegający biodegradacji, ISO VG 46 Olej hydrauliczny o wydłużonym okresie eksploatacji, ISO VG 32 Olej hydrauliczny o wydłużonym okresie eksploatacji, ISO VG 68 Instalacje hydrauliczne do następujących obwodów: Młot i nożyce Łyżka do skarpowania / Głowica obrotowa Chwytak Szybkozłącze Regulacja natężenia przepływu Regulacja natężenia przepływu i ciśnienia Układ amortyzacji wysięgnika 26

27 WYPOSAŻENIE DODATKOWE Osprzęt kopiący i 4.5 m dwuczęściowy 4.7 m skrętny 4.75 m Ramiona koparkowe 2.0 m, 2.45 m, 2.6 m, 3.1 m Kabina i wnętrze Kabina Volvo Care Cab z otwieranym oknem dachowym z poliwęglanu / konstrukcja ROPS Dżojstik sterowniczy do sterowania głowicą uchylno-obrotową Dżojstik sterowniczy sterowania proporcjonalnego Dżojstik sterowniczy do włączania/wyłączania Osłona chroniąca przed spadającymi obiektami (FOG) Zamocowana do kabiny konstrukcja zabezpieczająca przed spadającymi przedmiotami (FOPS) Osłona przeciwdeszczowa, przednia Kamera boczna Przygotowanie pod montaż głowicy uchylno-obrotowej Steelwrist Inteligentny system kamer Volvo widok z lotu ptaka Siatka zabezpieczająca na szybę przednią Wycieraczka dolnej szyby przedniej Popielniczka Zapalniczka Fotel: Fotel z mechaniczną amortyzacją, z materiałową tapicerką, z ogrzewaniem lub bez Fotel z pneumatyczną amortyzacją, z podgrzewaniem, z izolatorem X Fotel operatora typu Luxury, wentylowany, z szerokim podłokietnikiem WYPOSAŻENIE DODATKOWE Serwis Zestaw narzędzi do konserwacji codziennej Automatyczny układ smarowania Kliny zabezpieczające pod koła Szybkozłącze hydrauliczne System S60 System uniwersalny Osprzęt Łyżki mocowane bezpośrednio i do szybkozłącza: Łyżka ogólnego przeznaczenia (GP) Łyżka wzmocniona Uchwyt do podnoszenia Głowica obrotowo-uchylna Steelwrist OFERTA WYPOSAŻENIA DODATKOWEGO VOLVO Zaczep przyczepy Zawieszenie wysięgnika BSS Światła robocze LED Układ centralnego smarowania Automatyczny hamulec roboczy Monitor i dżojstik do sterowania głowicą uchylno-obrotową Niektóre produkty mogą być niedostępne na niektórych rynkach. W związku ze strategią ciągłego udoskonalania zastrzegamy sobie prawo do dokonywania zmian w danych technicznych oraz produktach bez wcześniejszego zawiadomienia. Zamieszczone zdjęcia nie zawsze przedstawiają maszyny w wersji standardowej. 27

28 Ref. No _B / Polish-48 / / EXW / Volvo, Global Marketing
