1 Nagrzewnica SWH Inteligentne nagrzewnice o niezwykle cichej pracy z wymiennikiem wodnym 5 2 modele(i) Wymiennik wodny Zastosowanie Model SWH to nagrzewnica cechująca się cichą pracą, która wraz z układem sterowania SIRe zapewnia całkowicie automatyczne ogrzewanie pomieszczeń, dostosowane do poszczególnych powierzchni użytkowych. Nagrzewnice SWH są odpowiednie do budynków, gdzie zazwyczaj stosuje się nagrzewnice, takich jak zabudowania przemysłowe, a także do środowisk, w których ważna jest cicha praca urządzeń. Komfort Dzięki niezwykle cichej pracy, model SWH jest najcichszą nagrzewnicą marki Frico. Wykorzystując komory mieszania można uzyskać prosty i bezpieczny system wentylacji, dzięki układowi SIRe wyposażony dodatkowo we wbudowaną ochronę przed mrozem. Praca i oszczędności Model SWH to energooszczędna nagrzewnica, która nigdy nie zużywa więcej energii, niż to konieczne. Dostępny tryb Eco umożliwia jeszcze większe oszczędności energii. Zaprogramowane fabrycznie ustawienia i funkcja kalendarza zdecydowanie ułatwiają montaż i użytkowanie nagrzewnicy SWH. Urządzenie SWH może być sterowane i monitorowane przez system BMS. Specyfikacja produktu Wykorzystuje układ sterowania SIRe wyposażony w wiele inteligentnych i energooszczędnych funkcji. Bardzo niski poziom głośności. Pięć prędkości wentylatora. Montaż naścienny lub podsufitowy. Dopuszczalna temperatura do +150 C i ciśnienie 10 barów w wersji standardowej. Dostarczana z kierownicą z indywidualnie regulowanymi żaluzjami, które kierują przepływ w jednej płaszczyźnie. Maks. temperatura otoczenia +40 C. Wężownica grzejna z aluminiowym ożebrowaniem i rurkami z miedzi. Gładko zakończone króćce umożliwiają połączenie lutowane lub przy użyciu pierścieni zaciskowych. Duży wybór sterowania i akcesoriów, np. komora mieszania, która łączy ogrzewanie i wentylację, oddzielna komora filtracyjna. Odporna na korozję obudowa jest wykonana z ocynkowanych i pomalowanych proszkowo płyt stalowych. Kolor: RAL 9016, NCS S 0500-N (biały). Obudowy niepolakierowane oraz w innych kolorach są dostępne na zamówienie. Aluminiowe żaluzje. Wzornictwo Nagrzewnica SWH ma atrakcyjną obudowę wykonaną z pomalowanej blachy stalowej, która doskonale pasuje zarówno do obiektów przemysłowych, jak i handlowych Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia.

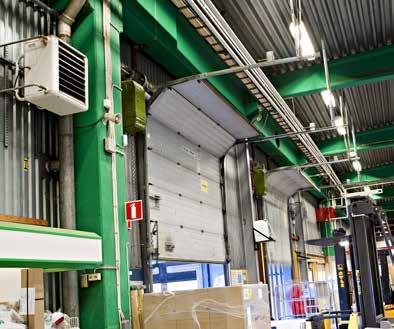

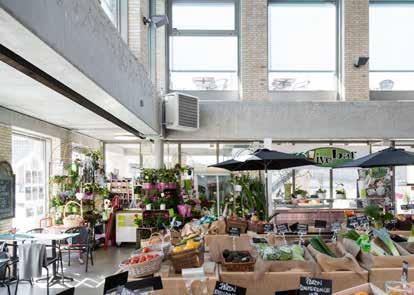

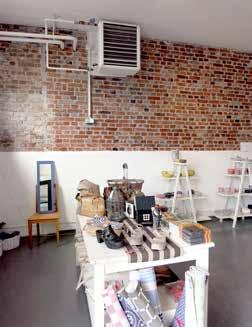

2 W wyniku połączenia cichej pracy i wysokiej wydajności, nagrzewnica SWH sprawdzi się wszędzie, od magazynów po sklepy. Dzięki możliwości obracania nagrzewnicy SWH, króćce mogą znajdować się po dowolnej stronie, co zdecydowanie ułatwia montaż. Kierownica z indywidualnie regulowanymi żaluzjami kieruje przepływ odpowiednio do potrzeb.

3 Dane techniczne Nagrzewnica SWH (IP44) Typ * 1 Wydajność * 2 [m³/h] Wydajność * 2 [m³/s] Poziom głośności* 3 [db(a)] t* 1,4 Wylot * 5 [m] Pojemność wymiennika* 6 [l] Napięcie silnika [V] Natężenie silnika [A] Masa [kg] SWH02 7/12 530/1120 0,15/0,31 20/39 38/30 5,5 1,3 230V~ 0,34 20 SWH12 9/19 760/2020 0,21/0,56 26/48 34/24 8 1,5 230V~ 0,7 24 SWH22 19/ /3370 0,49/0,94 40/55 31/ ,7 230V~ 1,2 34 SWH32 28/ /5200 0,74/1,44 39/51 31/ ,8 230V~ 1,7 55 SWH33 36/ /4500 0,63/1,25 38/50 41/ ,2 230V~ 1,7 59 *1) Przy temperaturze 80/60 ºC, temperatura +15 ºC. Przy najniższym/najwyższym przepływie. *2) Dotyczy biegów 1-4 wentylatora. *3) Warunki: Odległość do urządzenia 5 m. Współczynnik kierunkowy: 2. Powierzchnia absorpcji: 200 m². Przy najniższym/najwyższym przepływie. *4) t = przyrost temperatury przy maksymalnej mocy grzewczej i najniższym/najwyższym przepływie. *5) Dane dotyczące zasięgu strugi zostały wyznaczone przy zastosowaniu poziomej kierownicy i przy temperaturze +40 ºC oraz temperaturze w pomieszczeniu +18 ºC. Zasięg strugi jest definiowany jako odległość mierzona w osi wyrzutu aparatu grzewczego gdzie prędkość spada do wartości 0,2 m/s. *6) Pojemność wymiennika. Stopień ochrony: IP44. Certyfikat CE. Wymiary F K Inlet G A H I Outlet ø B D C E J A B C D E F G H I J K SWH SWH SWH SWH32/ Ø

4 Wymiary - Akcesoria Uchwyty montażowe, SWB D D Komora filtracyjna, SWF E I ø20 B C F G 50 A H ,3 A B C D SWB SWB SWB SWB E F G H I SWF SWF SWF Czerpnia powrotnego, SWD Zewnętrzna kratka ścienna, SWY J 55 L 25 K L K 122 M J K L M SWD SWD SWD K L SWY SWY SWY Komora mieszania, SWBS A G J 60 E ø13,2 ø20 B F C 50 D ø10(8x) H A B C D E F G (ø) H J SWBS SWBS SWBS

5 Akcesoria ) Nagrzewnica SWH 2) Uchwyty montażowe SWB 3) Filtr podstawowy SWFTN 4) Komora filtracyjna SWF 5) Czerpnia powrotnego SWD 6) Komora mieszania SWBS 7) Zewnętrzna kratka ścienna SWY 8) Dodatkowa kierownica SWLR Akcesoria SWH SWB, uchwyty montażowe Jeśli komora filtracyjna lub komora mieszania nie są używane, urządzenie główne zawiesza się na ścianie lub pod sufitem na uchwytach SWB (rys. 2). Uchwyty są dostępne na zamówienie i dostarczane w parach. SWFTN, filtr podstawowy Używany jako alternatywa dla komory filtracyjnej. Zapewnia podstawową ochronę wężownicy grzejnej. Montaż filtra w urządzeniu SW jest bardzo prosty. Filtr można czyścić od góry lub od dołu. Nagrzewnica SWH ma filtr wielokrotnego użytku (rys. 3).

6 Akcesoria SWH SWF, komora filtracyjna Rys. 4. Oczyszcza powietrze zewnętrzne i/lub powietrze powrotne z cząstek, które mogłyby obniżyć wydajność i skuteczność nagrzewnicy SWH. Kaseta zawiera jednorazowy harmonijkowy filtr workowy, wykonany z syntetycznego materiału. Klasa filtra G85 (EU3). Komora filtracyjna jest fabrycznie wyposażona w filtr. Uwaga! Jeśli komora filtracyjna nie jest używana razem z komorą mieszania, wymagana jest czerpnia powrotnego (SWD). SWEF, dodatkowy wkład filtrujący Filtr zamienny dla SWF. SWY, zewnętrzna kratka ścienna Rys. 7. Zapewnia dopływ świeżego do komory mieszania. Kratka jest wykonana z ocynkowanych płyt stalowych. 8 5 SWLR, dodatkowa kierownica Rys. 8. Kieruje strumień na boki. Fabrycznie kierownica w nagrzewnicy SWH reguluje strumień w płaszczyźnie pionowej. Indywidualnie regulowane żaluzje z anodyzowanego aluminium. Dodatkową kierownicę zakłada się na nagrzewnicę SWH, zaczepiając ją na istniejącej kierownicy. SWD, czerpnia powrotnego Rys. 5. Umożliwia dopływ w przypadku używania komory filtracyjnej bez komory mieszania SWBS. Czerpnia powrotnego nie jest wymagana, jeśli używana jest komora mieszania. 6 SWBS, komora mieszania Rys. 6. Komora mieszania jest używana w celu połączenia wentylacji z ogrzewaniem, mieszając powietrze zewnętrzne z powietrzem powrotnym. Proporcje mieszania można płynnie regulować przy użyciu przepustnicy, ręcznie lub za pomocą silnika. Typ SWB0 SWB1 SWB2 SWB3 SWFTN02 SWFTN1 SWFTN2 SWFTN3 SWF1 SWF2 SWF3 SWEF1 SWEF2 SWEF3 SWD1 SWD2 SWD3 SWBS1 SWBS2 SWBS3 SWY1 SWY2 SWY3 SWLR1 SWLR2 SWLR3 Opis Uchwyty montażowe SWH02 Uchwyty montażowe SWH12 Uchwyty montażowe SWH22 Uchwyty montażowe SWH32/SWH33 Filtr podstawowy SWH02 Filtr podstawowy SWH12 Filtr podstawowy SWH22 Filtr podstawowy SWH32/SWH33 Komora filtracyjna SWH12 Komora filtracyjna SWH22 Komora filtracyjna SWH32/SWH33 Dodatkowy wkład filtrujący EU3 SWH12 Dodatkowy wkład filtrujący EU3 SWH22 Dodatkowy wkład filtrujący EU3 SWH32/SWH33 Czerpnia powrotnego SWH12 Czerpnia powrotnego SWH22 Czerpnia powrotnego SWH32/SWH33 Komora mieszania SWH12 Komora mieszania SWH22 Komora mieszania SWH32/SWH33 Zewnętrzna kratka ścienna SWH12 Zewnętrzna kratka ścienna SWH22 Zewnętrzna kratka ścienna SWH32/SWH33 Dodatkowa kierownica SWH12 Dodatkowa kierownica SWH22 Dodatkowa kierownica SWH32/SWH33

7 Montaż i podłączenie Podłączenie lewe Podłączenie prawe Montaż podsufitowy Montaż Nagrzewnice można na stałe zamontować na ścianie, w przypadku dystrybucji w poziomie, lub pod sufitem, w przypadku dystrybucji w pionie. Akcesoria montuje się za pomocą wkrętów lub prowadnic, a następnie mocuje do ściany lub sufitu, używając odpowiednich mocowań. Uchwyty montażowe stanowią wyposażenie dodatkowe. Silnik wentylatora podłącza się przez zintegrowaną kartę PC (SIRe), znajdującą się w centrali. Podłączanie wężownicy grzejnej Dzięki możliwości obracania nagrzewnicy, króćce mogą znajdować się po dowolnej stronie. Wężownica grzejna z rurkami z miedzi. Gładko zakończone króćce umożliwiają połączenie lutowane lub zaciskowe. W najwyższym punkcie instalacji rurowej należy zainstalować zawór odjący. Zawory odjący i spustowy nie znajdują się na wyposażeniu wężownicy grzejnej. Prawidłowe podłączenie wlotu i wylotu wężownicy grzejnej zostało przedstawione na rysunku. Urządzenia, które będą narażone na temperatury poniżej zera, na przykład, w przypadku zastosowania komory mieszania, powinny zostać wyposażone w zewnętrzną ochronę przed mrozem, aby wężownica grzejna nie została uszkodzona przez mróz. Przyłącze Montaż i instalacja akcesoriów SWH02-33 Model SWH zamocowany na ścianie na uchwytach montażowych Model SWH z filtrem podstawowym Montaż modelu SWH Uchwyty montażowe SWB należy zamawiać oddzielnie. Dołączony zestaw wkrętów służy do montażu z tyłu modelu SWH. Uchwyty montuje się na ścianie lub na suficie za pomocą odpowiednich mocowań. Montaż filtra podstawowego SWFTN w modelu SWH Filtr podstawowy można bardzo łatwo zamontować w urządzeniu SWH. Po otwarciu górnej lub dolnej pokrywy należy wepchnąć filtr za wężownicę w przeznaczonych do tego prowadnicach.

8 Montaż i instalacja akcesoriów SWH12-33 Komora mieszania SWH i zewnętrzna kratka ścienna Montaż modelu SWH z komorą mieszania SWBS (bez komory filtracyjnej) Komora mieszania jest zamontowana w urządzeniu SWH, a cały zespół mocuje się do ściany za pomocą odpowiednich mocowań. Konstrukcja powinna zostać dobrze podparta na ścianie lub suficie. Podpory nie wchodzą w zakres dostawy. Model SWH z komorą filtracyjną i czerpnią powrotnego Montaż modelu SWH z komorą filtracyjną SWF (bez komory mieszania) Jeśli komora filtracyjna jest używana bez komory mieszania, należy ją podłączyć do czerpni powrotnego (SWD), aby umożliwić dopływ. Model SWH z komorą filtracyjną, komorą mieszania i zewnętrzną kratką ścienną Komora mieszania z kanałem powrotnego Montaż modelu SWH z komorą mieszania SWBS i komorą filtracyjną SWF Komora mieszania i komora filtracyjna są montowane razem (patrz rysunek powyżej). Komorę mieszania mocuje się do ściany za pomocą odpowiednich mocowań. Konstrukcja powinna zostać dobrze podparta na ścianie lub suficie. Podpory nie wchodzą w zakres dostawy. Montaż kanału powrotnego z komorą mieszania Jeśli kanał powrotnego jest używany z komorą mieszania, należy do niej przymocować odpowiedni kanał o przekroju okrągłym po uprzednim odkręceniu okrągłej kratki ochronnej.

9 C PE N L SUPPLY 230V ACTUATOR 230V PE N L SUPPLY 230V ACTUATOR 230V Nagrzewnica SWH Sterowanie SWH - układ sterowania SIRe Model SWH jest przystosowany do układu sterowania SIRe, którego zaprogramowane ustawienia domyślne i liczne funkcje ułatwiają montaż i użytkowanie nagrzewnicy. Układ sterowania jest instalowany fabrycznie w nagrzewnicy SWH ze zintegrowaną kartą PC. Jeśli do pojedyńczego zestawu SIRe podłączona jest więcej niż jedna nagrzewnica SWH, wtedy każda jednostka powinna być wyposażona w kabel modułowy SIReCC. Połaczenia między nagrzewnicami realizowane są za pomocą kabla połączeniowego SIReCJ. Układ SIRe jest dostarczany z ustawieniami fabrycznymi i szybkozłączami, a jego montaż i obsługa są bardzo proste. Układ SIRe poznaje charakterystykę miejsca instalacji i może zapewnić w pełni automatyczne ogrzewanie pomieszczenia dzięki funkcji kalendarza i możliwości wyłączania przy zadanych temperaturach nawet dziewięciu urządzeń. Zastosowanie układu SIRe ograniczy zużycie energii do minimum. Regulacja prędkości wentylatora umożliwia optymalizację poziomu głośności, który nigdy nie przekracza wartości wymaganej do zapewnienia komfortu. Wersja SIRe Advanced udostępnia tryby Eco i Comfort odpowiednio do wybranego priorytetu oszczędzania energii lub optymalnego komfortu. Układ SIRe Advanced może także służyć do obsługi prostych i bezpiecznych systemów wentylacji z wykorzystaniem komór mieszania. Regulacja jest całkowicie automatyczna. Urządzenie ma także zintegrowaną ochronę przed mrozem. Dostępne są trzy wersje o różnej funkcjonalności: Basic, Competent i Advanced. Układ sterowania SIRe można uzupełnić zestawem zaworów. SIRe Basic SIReFCZ Competent SIReB1 SIReIT SIReB1 SIReIT SIReUB1 SIReCC SIReUA1Z SIReCC SIReXN Basic - SIReBN - Prosty i tani Ręczna lub automatyczna regulacja prędkości wentylatora i temperatury za pomocą zintegrowanego termostatu. Możliwość wyboru, czy wentylator powinien zostać wyłączony przy określonej temperaturze pomieszczenia, w zależności od tego, czy ważniejszy jest dobry komfort czy cyrkulacja. Alarm przez sterownik. Zawartość zestawu SIReBN Basic: SIReUB1, sterownik z czujnik temperatury pomieszczenia. Osłona naścienna w zestawie. SIReCC, kabel modułowy, RJ12 (6p/6c), 5 m Opcje: SIReRTX, zewnętrzny czujnik temperatury pomieszczenia, RJ11 (4p/4c), 10 m VLSP, niezależny od zestaw zaworów wł./wył. Competent - SIReFCZ - Rozszerzona funkcjonalność Ręczna lub automatyczna regulacja prędkości wentylatora i temperatury za pomocą zintegrowanego termostatu. Możliwość wyboru, czy wentylator powinien zostać wyłączony przy określonej temperaturze pomieszczenia, w zależności od tego, czy ważniejszy jest dobry komfort czy cyrkulacja. Funkcja kalendarza z programem tygodniowym i trybem nocnym. Czujnik filtra informuje o konieczności wymiany lub wyczyszczenia filtra. Sterownik SIReUR można zabudować w ścianie wystaje wtedy tylko 11 mm. Alarm przez sterownik lub BMS. Zawartość zestawu SIReFCZ Competent: SIReUA1Z, sterownik z czujnik temperatury pomieszczenia. Osłona naścienna w zestawie. SIReXN, karta PC HUB Competent SIReCC, kable modułowe, RJ12 (6p/6c), odp. 3 m i 5 m Opcje: SIReRTX, zewnętrzny czujnik temperatury pomieszczenia, RJ11 (4p/4c), 10 m SIReUR, zestaw do zabudowy VLSP, niezależny od zestaw zaworów wł./wył.

10 PE N L SUPPLY 230V ACTUATOR 230V Nagrzewnica SWH SIReFAZ Advanced Dla modelu Advanced z komorą mieszania - SIReFAWMZ zawiera także silnik przepustnicy SMM24 i przylgowy czujnik powrotnej SIReWTA. SIReB1 SIReIT SIReUA1Z SIReCC SIReA1XN SIReOTX SIReWTA SMM24 Advanced - SIReFAZ - całkowicie automatyczny o rozszerzonej funkcjonalności Ręczna lub automatyczna regulacja prędkości wentylatora i temperatury za pomocą zintegrowanego termostatu. Możliwość wyboru, czy wentylator powinien zostać wyłączony przy określonej temperaturze pomieszczenia, w zależności od tego, czy ważniejszy jest dobry komfort czy cyrkulacja. Funkcja kalendarza z programem tygodniowym i trybem nocnym. Czujnik filtra informuje o konieczności wymiany lub wyczyszczenia filtra. Sterownik SIReUR można zabudować w ścianie wystaje wtedy tylko 11 mm. Alarm przez sterownik lub BMS. Możliwość sterowania i monitorowania za pomocą systemu BMS. Dostępne tryby Eco i Comfort odpowiednio do wybranego priorytetu oszczędzania energii lub optymalnego komfortu. Układ sterowania SIRe Advanced wymaga zastosowania zestawu zaworów VLP. Zawartość zestawu SIReFAZ Advanced: SIReUA1Z, sterownik z czujnik temperatury pomieszczenia. Osłona naścienna w zestawie. SIReA1XN, karta PC HUB Advanced SIReOTX, zewnętrzny czujnik temperatury SIReCC, kable modułowe, RJ12 (6p/6c), odp. 3 m i 5 m Opcje: SIReRTX, zewnętrzny czujnik temperatury pomieszczenia, RJ11 (4p/4c), 10 m SIReUR, zestaw do zabudowy SIReWTA, przylgowy czujnik powrotnej, RJ11 (4p/4c), 3 m VLP, niezależny od zestaw zaworów z modulacją Model Advanced z komorą mieszania - SIReFAWMZ Te same funkcje, co model Advanced oraz funkcje całkowicie automatycznej regulacji wentylacji i ogrzewania z komorą mieszania. Utrzymywanie temperatury dopływającego na określonym poziomie zapobiega przeciągom ze strony wentylatora. Możliwość sterowania zewnętrznymi wentylatorami wyciągowymi w celu zapewnienia zrównoważonej wentylacji. Zintegrowana ochrona przed mrozem z czujnikiem zaciskowym i silnikiem przepustnicy. Czujnik zaciskowy ma dbać o to, aby temperatura nie spadała poniżej określonej wartości (ochrona przeciwzamrożeniowa), choć może on także służyć, aby temperatura powrotu nie przekroczyła ustawionej wartości, na przykład w odległej sieci ciepłowniczej. Silnik przepustnicy jest wyposażony w sprężynę powrotną i modulację 0-10V. Układ sterowania SIRe potrafi sterować instalacją wyposażoną w komorę mieszania. Układ sterowania SIRe Advanced z komorą mieszania wymaga zastosowania zestawu zaworów VLP. Zawartość zestawu SIReFAWMZ Advanced z komorą mieszania: SIReUA1Z, sterownik z czujnik temperatury pomieszczenia. Osłona naścienna w zestawie. SIReA1XN, karta PC HUB Advanced SIReOTX, zewnętrzny czujnik temperatury SIReWTA, przylgowy czujnik powrotnej, RJ11 (4p/4c), 3 m SMM24, silnik przepustnicy SIReCC, kable modułowe, RJ12 (6p/6c), odp. 3 m i 5 m Opcje: SIReRTX, zewnętrzny czujnik temperatury pomieszczenia, RJ11 (4p/4c), 10 m SIReUR, zestaw do zabudowy VLP, niezależny od zestaw zaworów z modulacją

11 Układ sterowania SIRe - opcje SIReRTX SIReUR SIReWTA SIReCJ4 SIReCJ6 SIReCC SIReRTX, zewnętrzny czujnik temperatury pomieszczenia Umożliwia uzyskanie lepszego punktu pomiarowego w budynkach, kiedy układ sterowania jest tak umieszczony, że wewnętrzny czujnik temperatury pomieszczenia nie podaje prawidłowej wartości. 10 m. przewód z wtyczką modułową RJ11 (4p/4c). SIReUR, zestaw do zabudowy Zestaw do zabudowy układu SIReUA1 w ścianie. Wystaje tylko 11 mm ze ściany. SIReCJ4/SIReCJ6, połączenie Połączenie dwóch gniazd odpowiednio RJ11 (4p/4c) i RJ12 (6p/6c). SIReCC, kable modułowe Kable modułowe RJ11 (4p/4c) i RJ12 (6p/6c). Występują w długościach 3, 5, 10 i 15 m (RJ12 także w długości 40 m). SIReWTA, przylgowy czujnik powrotnej Czujnik zaciskowy do regulacji temperatury powrotnej. 3-metrowy przewód z wtyczką modułową RJ11 (4p/4c). Montowany na rurze powrotnej wężownicy grzejnej. Typ Opis SIReBN Układ sterowania SIRe Basic SIReFCZ Układ sterowania SIRe Competent do nagrzewnic SIReFAZ Układ sterowania SIRe Advanced do nagrzewnic SIReFAWMZ Układ sterowania SIRe Advanced do nagrzewnic z komorą mieszania SIReRTX Zewnętrzny czujnik temperatury pomieszczenia, 10m IP30 SIReUR Zestaw do zabudowy, IP30 SIReWTA Przylgowy czujnik powrotnej, IP65 SIReCJ4 Połączenie RJ11(4/4) SIReCJ6 Połączenie RJ12 (6/6) SIReCC603 Kabel modułowy RJ12 (6/6) 3 m SIReCC605 Kabel modułowy RJ12 (6/6) 5 m SIReCC610 Kabel modułowy RJ12 (6/6) 10 m SIReCC615 Kabel modułowy RJ12 (6/6) 15 m SIReCC640 Kabel modułowy RJ12 (6/6) 40 m SIReCC403 Kabel modułowy RJ11 (4/4) 3 m SIReCC405 Kabel modułowy RJ11(4/4) 5 m SIReCC410 Kabel modułowy RJ11 (4/4) 10 m SIReCC415 Kabel modułowy RJ11 (4/4) 15 m

12 Regulacja przepływu Używany z układami sterowania SIRe Basic i Competent. VLSP VKF Używany z układem sterowania SIRe Advanced. VLP VKF VLSP, niezależny od zestaw zaworów wł./wył. 2-drogowy, niezależny od zawór regulacyjno-nastawczy z siłownikiem dwupołożeniowym, zawór odcinający i obejściowy. DN15/20/25/ V. W skład zestawu zaworów VLSP wchodzą: VKF, zestaw zaworów TAC, niezależny od zawór regulacyjno-nastawczy AV, zawór odcinający SD230, siłownik dwupołożeniowy 230V BPV10, zawór obejściowy VLP, niezależny od zestaw zaworów z modulacją 2-drogowy, niezależny od zawór regulacyjnonastawczy z siłownikiem z modulacją i zaworem odcinającym. DN15/20/25/32. 24V. W skład zestawu zaworów VLP wchodzą: VKF, zestaw zaworów TAC, niezależny od zawór regulacyjno-nastawczy AV, zawór odcinający SDM24, siłownik z modulacją 24V ST23024, transformator 24 V do 1-7 siłowników VKF, zestaw zaworów VKF, zestaw zaworów Typ DN Zakres przepływu l/s Typ DN Zakres przepływu l/s VKF15LF DN15 0,012-0,068 VKF15NF DN15 0,024-0,131 VKF20 DN20 0,058-0,319 VKF25 DN25 0,103-0,597 VKF32 DN32 0,222-1,028 VKF15LF DN15 0,012-0,068 VKF15NF DN15 0,024-0,131 VKF20 DN20 0,058-0,319 VKF25 DN25 0,103-0,597 VKF32 DN32 0,222-1,028 Typ Opis Typ Opis SD230 Siłownik dwupołożeniowy 230V SDM24 Siłownik z modulacją 24V BPV10 Zawór obejściowy ST23024 Transformator 24 V do 1-7 siłowników Używany z układami sterowania SIRe Basic i Competent. VOT Używany z układem sterowania SIRe Advanced. VMT VOT, 3-drogowy zawór regulacyjny i siłownik dwupołożeniowy 3-drogowy zawór regulacyjny i siłownik dwupołożeniowy, DN15/20/ V. W skład zestawu zaworów wchodzą: TRVS, 3-drogowy zawór regulacyjny SD230, siłownik 230V VMT, 3-drogowy zawór regulacyjny i siłownik z modulacją 3-drogowy zawór regulacyjny z siłownikiem z modulacją. DN15/20/ V. W skład zestawu zaworów wchodzą: TRVS, 3-drogowy zawór regulacyjny SDM24, siłownik z modulacją 24V ST23024, transformator 24 V do 1-7 siłowników Typ DN Kvs maks. przy 10 kpa Typ DN Kvs maks. przy 10 kpa VOT15 DN15 1,7 0,149 VOT20 DN20 2,5 0,220 VOT25 DN25 4,5 0,395 VMT15 DN15 1,7 0,149 VMT20 DN20 2,5 0,220 VMT25 DN25 4,5 0,395

13 Tabele wydajności wymiennik wodny powrotnej / zasilające 90/70 C Temp. zasysanego = -15 C Temp. zasysanego = 0 C Temp. zasysanego = +15 C Typ Prędkość [m³/s] SWH02 Max 0, ,30 23, ,24 15, ,19 10,0 4 0, ,28 20, ,22 13, ,17 8,7 3 0, ,25 17, ,20 11, ,16 7,4 2 0, ,21 11, ,17 8, ,13 5,1 1 0, ,16 7, ,13 5,3 8,3 61 0,10 3,3 SWH12 Max 0, ,44 18, ,36 12, ,28 7,9 4 0, ,39 14, ,32 9, ,25 6,0 3 0, ,34 11, ,28 7, ,22 4,7 2 0, ,26 6, ,21 4, ,17 2,8 1 0, ,21 4, ,17 2, ,13 1,8 SWH22 Max 1, ,74 23, ,61 15, ,47 9,6 4 0, ,67 18, ,54 12, ,43 7,8 3 0, ,64 17, ,52 11, ,40 7,1 2 0, ,58 14, ,47 9, ,37 5,9 1 0, ,45 8, ,36 5, ,28 3,5 SWH32 Max 1, ,17 33, ,95 23, ,74 14,7 4 1, ,03 26, ,84 18, ,65 11,6 3 1, ,88 20, ,71 13, ,56 8,7 2 0, ,79 16, ,64 11, ,50 7,1 1 0, ,67 12, ,54 8, ,42 5,3 SWH33 Max 1, ,51 54, ,22 37, ,95 23,5 4 1, ,25 38, ,01 26, ,78 16,5 3 0, ,04 27, ,84 18, ,65 11,9 2 0, ,92 22, ,74 14, ,57 9,4 1 0, ,76 15, ,61 10, ,47 6,6

14 Tabele wydajności wymiennik wodny powrotnej / zasilające 80/60 C Temp. zasysanego = -15 C Temp. zasysanego = 0 C Temp. zasysanego = +15 C Typ Prędkość [m³/s] SWH02 Max 0, ,26 19, ,21 12, ,15 7,3 4 0, ,24 16, ,19 10, ,14 6,3 3 0, ,22 14, ,17 9, ,13 5,4 2 0, ,18 9, ,14 6,3 8,7 50 0,11 3,7 1 0, ,14 6,4 9,2 48 0,11 4,2 6,8 53 0,08 2,5 SWH12 Max 0, ,39 14, ,31 9, ,23 5,5 4 0, ,34 11, ,27 7, ,20 4,2 3 0, ,30 8, ,24 5, ,18 3,3 2 0, ,23 5, ,18 3, ,14 2,0 1 0, ,18 3, ,14 2,2 8,7 49 0,11 1,3 SWH22 Max 1, ,66 18, ,52 11, ,39 6,7 4 0, ,59 14, ,47 9, ,35 5,5 3 0, ,56 13, ,44 8, ,33 5,0 2 0, ,51 11, ,40 7, ,30 4,1 1 0, ,39 6, ,31 4, ,23 2,5 SWH32 Max 1, ,03 27, ,81 17, ,61 10,6 4 1, ,91 21, ,72 14, ,54 8,4 3 1, ,78 16, ,61 10, ,46 6,3 2 0, ,69 13, ,55 8, ,41 5,1 1 0, ,59 10, ,47 6, ,35 3,9 SWH33 Max 1, ,33 44, ,05 28, ,78 17,1 4 1, ,10 31, ,86 20, ,65 12,0 3 0, ,92 22, ,72 14, ,54 8,7 2 0, ,81 18, ,64 11, ,47 6,9 1 0, ,67 12, ,52 8, ,39 4,9

15 Tabele wydajności wymiennik wodny powrotnej / zasilające 60/50 C Temp. zasysanego = -15 C Temp. zasysanego = 0 C Temp. zasysanego = +15 C Typ Prędkość [m³/s] SWH02 Max 0, ,44 50, ,33 30,2 9,4 37 0,23 15,5 4 0, ,40 43, ,30 26,2 8,7 38 0,21 13,5 3 0, ,37 37, ,28 22,2 7,9 39 0,19 11,4 2 0, ,30 25,7 9,3 35 0,23 15,3 6,4 41 0,16 7,9 1 0, ,24 16,9 7,4 39 0,18 10,1 5,1 43 0,12 5,2 SWH12 Max 0, ,65 41, ,50 24, ,35 12,0 4 0, ,57 31, ,43 18, ,30 9,2 3 0, ,50 24, ,38 14, ,26 7,1 2 0, ,38 14, ,29 8,6 8,3 37 0,20 4,3 1 0, ,30 9,3 9,4 34 0,23 5,4 6,5 40 0,16 2,7 SWH22 Max 1, ,10 50, ,83 29, ,58 14,6 4 0, ,99 41, ,75 24, ,52 11,9 3 0, ,94 37, ,71 21, ,49 10,8 2 0, ,85 30, ,64 18, ,45 8,9 1 0, ,65 18, ,49 10, ,34 5,4 SWH32 Max 1, ,72 73, ,30 44, ,90 22,7 4 1, ,52 58, ,15 35, ,80 18,0 3 1, ,30 43, ,98 26, ,68 13,5 2 0, ,16 35, ,87 21, ,60 11,0 1 0, ,99 26, ,74 15, ,51 8,2 SWH33 Max 1, ,21 118, ,67 70, ,16 36,3 4 1, ,83 83, ,37 49, ,95 25,5 3 0, ,53 60, ,15 35, ,79 18,4 2 0, ,34 47, ,01 28, ,70 14,5 1 0, ,11 33, ,83 20, ,57 10,2

16 Tabele wydajności wymiennik wodny powrotnej / zasilające 60/40 C Temp. zasysanego = -15 C Temp. zasysanego = 0 C Temp. zasysanego = +15 C Typ Prędkość [m³/s] SWH02 Max 0, ,19 11, ,14 6,4 7,2 32 0,09 2,9 4 0, ,18 10, ,13 5,6 6,7 32 0,08 2,5 3 0, ,16 8, ,12 4,8 6,1 33 0,07 2,1 2 0, ,13 5,9 7,8 30 0,09 3,3 4,9 35 0,06 1,5 1 0,15 8,6 28 0,11 3,9 6,2 32 0,08 2,2 3,9 36 0,05 1,0 SWH12 Max 0, ,29 8, ,21 4, ,13 2,0 4 0, ,25 6, ,18 3, ,12 1,6 3 0, ,22 5, ,16 2,8 8,3 30 0,10 1,2 2 0, ,17 3, ,12 1,7 6,3 32 0,08 0,7 1 0, ,13 2,0 7,9 29 0,10 1,1 4,9 34 0,06 0,5 SWH22 Max 1, ,48 10, ,35 5, ,22 2,4 4 0, ,43 8, ,31 4, ,20 2,0 3 0, ,41 7, ,30 4, ,19 1,8 2 0, ,37 6, ,27 3, ,17 1,5 1 0, ,29 3, ,21 2, ,13 0,9 SWH32 Max 1, ,75 16, ,54 9, ,34 4,1 4 1, ,66 13, ,48 7, ,30 3,3 3 1, ,56 9, ,41 5, ,26 2,5 2 0, ,50 8, ,36 4, ,23 2,0 1 0, ,43 6, ,31 3, ,20 1,5 SWH33 Max 1, ,97 27, ,71 15, ,45 6,8 4 1, ,81 19, ,58 10, ,37 4,9 3 0, ,67 14, ,49 7, ,31 3,5 2 0, ,59 11, ,43 6, ,27 2,8 1 0, ,49 7, ,36 4, ,23 2,0

17 Schematy połączeń SIRe Basic SIReB1/B2/B1EC 230V~ SD230 SIReRTX (optional) SIReUB1 Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ SIReCC6XX L=2m L=1,5m SIReCC6XX SIReB1/B2/B1EC Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ 230V~ SD230 SIReCC6XX SIReB1/B2/B1EC Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ 230V~ SD230

18 Schematy połączeń SIReUA1 SIReRTX (optional) SIReX SIReB1/B2/B1EC 230V~ SD230 Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ SIReCC6XX L=2m L=1,5m SIReCC6XX SIReCC4XX (max 20 m) COM 1 COM 2 BUS SIReX SIReCC6XX (max 10 m) SIReB1/B2/B1EC 230V~ SD Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ SIReCC6XX SD230 SIReB1/B2/B1EC 230V~ Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~

19 Schematy połączeń SIReWTA (optional) SIReUA1 SIReRTX (optional) SIReA1X SIReB1/B2/B1EC 230V~ SDM24 ST23024 Pot. Unit ID SIReCC6XX ACTUATOR SUPPLY N L L PE N L ~ BLK GRY RED SIReCC6XX SIReCC4XX (max 20 m) COM 1 COM 2 BUS SIReA1X SIReCC6XX (max 10 m) D0 D1 Gnd SIReB1/B2/B1EC 230V~ SDM24 BLK GRY RED Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ BLK GRY RED SIReCC6XX SIReOTX SIReB1/B2/B1EC 230V~ SDM24 Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ BLK GRY RED SIReCC6XX

20 Schematy połączeń Model Advanced z komorą mieszania - SIReFAWMZ SIReWTA SIReUA1 SIReRTX (optional) SIReA1X SIReB1/B2/B1EC 230V~ ST23024 Pot. Unit ID ACTUATOR SUPPLY N L L PE N L ~ SIReCC6XX SIReCC4XX (max 20 m) COM 1 COM 2 BUS SIReA1X SIReCC6XX (max 10 m) SDM24 D0 D1 Gnd BLK GRY RED BLK GRY RED SMM SIReOTX
