1 zn. spr. DOP Ustrzyki Górne 19, Lutowiska tel./fax: , SZCZEGÓŁOWY OPIS ZAMÓWIENIA postępowania zgodnie z Zarządzeniem nr 60 Dyrektora Bieszczadzkiego parku Narodowego z dnia r. w spawie ustalenia i kontroli wydatkowania środków publicznych do EURO którego przedmiotem jest: UTRZYMANIE OBIEKTÓW INFRASTRUKTURY REMONT PARKINGÓW ZAMÓWIENIE PLANOWANE DO DOFINANSOWANIA ZE ŚRODKÓW FUNDUSZU LEŚNEGO ZATWIERDZAM: Ustrzyki Górne, dn r. Dyrektor BdPN Zamawiający oczekuje, że Wykonawcy zapoznają się dokładnie z treścią niniejszej specyfikacji. Wykonawca ponosi ryzyko niedostarczenia wszystkich wymaganych informacji i dokumentów, oraz przedłożenia oferty nie odpowiadającej wymaganiom określonym przez Zamawiającego.

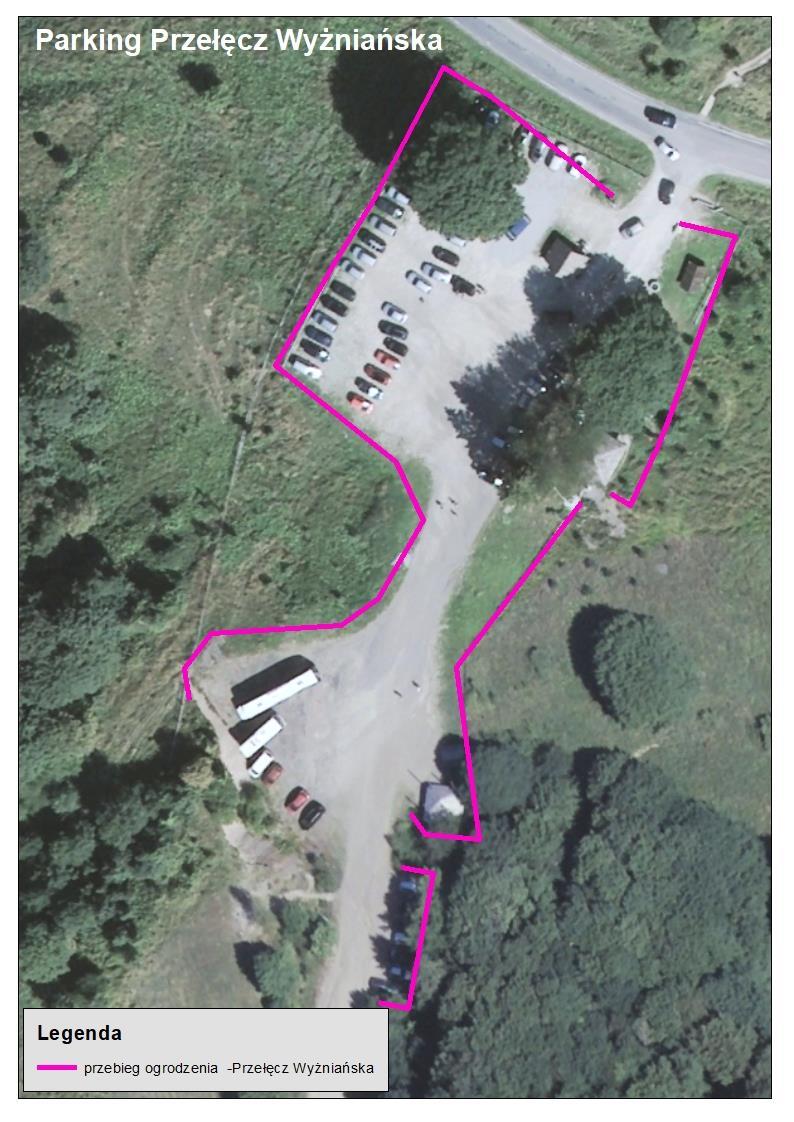

2 Szczegółowy opis zamówienia Przedmiotem zamówienia jest: UTRZYMANIE OBIEKTÓW INFRASTRUKTURY REMONT PARKINGÓW, poprzez wykonanie nowych dwurzędowych ogrodzeń, polegające na wykonaniu zgodnie ze specyfikacją techniczną następującego zakresu robót i czynności: - wykonanie barier drewnianych z przęsłami z dwóch żerdzi osadzonych (dwurzędowego) na podwójnych słupkach zakończonych daszkiem, - zabezpieczenie, impregnacja elementów drewnianych; I. Podział zamówienia wraz z określeniem lokalizacji: Miejsce wykonania ogrodzenia w terenie zostanie oznaczone palikami w załamaniach jego przebiegu. Załączone schematy stanowią zdjęcia poglądowe; Część 1: Remont ogrodzenia parkingu na przełęczy Wyżniańskiej: wykonanie ogrodzenia dwurzędowego długość 350 mb; - wyjście na szlak na Małą Rawkę oraz Połoninę Caryńską - obwód ochronny Caryńskie, Ustrzyki Górne, Moczarne; 1/242a, 1/242b; 2/70m;

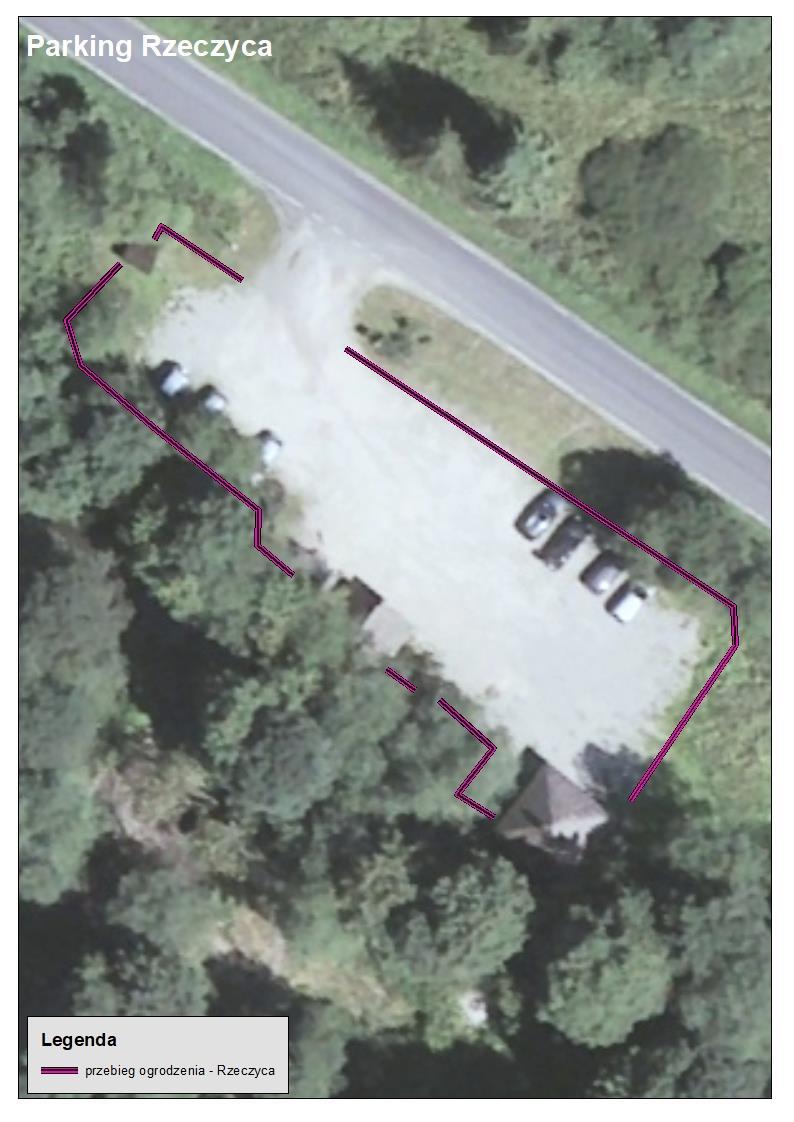

3 Część 2: Remont ogrodzenia parkingu Rzeczyca - wykonanie ogrodzenia dwurzędowego długość 102 mb; - wyjście na szlak na Wielką Rawkę - obwód ochronny Caryńskie 2/ 18c

4 Część 3: Remont ogrodzenia parkingu Szeroki Wierch - wykonanie ogrodzenia dwurzędowego długość 240 mb - wyjście na szlak na Szeroki Wierch

- obwód ochronny Ustrzyki Górne 1/129k; Część 4: Remont ogrodzenia parkingu Brzegi Górne wykonanie ogrodzenia dwurzędowego długość 386 mb; ogrodzenie

5 - obwód ochronny Ustrzyki Górne 1/129k; Część 4: Remont ogrodzenia parkingu Brzegi Górne wykonanie ogrodzenia dwurzędowego długość 386 mb; ogrodzenie składające się z 3 części (wg załączonego schematu) - wyjście na szlak na Połoninę Wetlińską oraz na Połoninę Caryńską; - obwód ochronny Caryńskie 2/67h, 2/67g

6 II. Schemat poglądowy konstrukcji ogrodzenia parkingu

7 III. Wymiary i opis wykonania dwurzędowego ogrodzenia parkingu - całkowita wysokość ogrodzenia: 120 cm - słupki: długość 150 cm z czego 40 cm wkopane w grunt; średnica cm; słupek od strony montażu daszku ścięty pod katem zapewniającym właściwe ułożenie daszku i jego przyleganie do ściętej powierzchni słupka; słupki osadzone parami wkopane w odległości pozwalającej na montaż poprzeczek między nimi; dopuszcza się zaostrzenie końca słupka ze strony wkopywanej w grunt; w miejscach podłoża skalistego gdzie nie możliwe będzie wkopanie słupków w grunt dopuszcza się zastosowanie rozwiązania alternatywnego po wcześniejszej akceptacji rozwiązania przez Zamawiającego; - poprzeczki: średnia długość 3 metry; średnica 9-11 cm; poprzeczki osadzone na poprzecznych wspornikach; łączenie poprzeczek za pomocą wkrętów wg schematu: - wsporniki poprzeczek: półpalisady wykonane z okrąglaków o średnicy 8-10 cm i długości dostosowanej do rozstawu słupków; montowane za pomocą wkrętów na wysokości ok. 40 cm i 80 cm od gruntu; - daszek : tarcica o wymiarach szerokość cm; długość około 50 cm; grubość tarcicy mm; montaż daszku do słupka za pomocą 2 wkrętów każdy z elementów daszku; tarcicę na daszek należy montować wewnętrzna stroną układu słoi do słupka; - średnia odległość pomiędzy słupkami 3 metry - dopuszcza się zwiększenie oraz zmniejszenie średniej 3 metrowej - odległości pomiędzy słupkami w zależności od ukształtowania terenu i warunków miejsca montażu ogrodzenia; Połączenia elementów drewnianych za pomocą ocynkowanych wkrętów do drewna zgodnie ze sztuką budowlaną; Dopuszcza się zmiany w wysokości osadzania elementów konstrukcji ogrodzenia uwzględniające ukształtowanie terenu oraz zmiany wpływające na ulepszenie wykonania ogrodzenia - wyłączenie po wcześniejszej akceptacji Zamawiającego.

8 IV. Impregnacje Całość ogrodzenia należy zabezpieczyć przed montażem poprzez dwukrotne zaimpregnowanie środkiem gruntującym zabezpieczającym przed grzybami oraz owadami -szkodnikami technicznymi drewna, niewymywalnym do drewna w III klasie zagrożenia, a następnie poprzez dwukrotną impregnację środkiem oleistym niewymywalnym do drewna w III klasie zagrożenia. Impregnację należy przeprowadzać zgodnie z instrukcja producenta. Dodatkowo słupki w części wkopywanej w ziemię oraz na wysokości do 20 cm nad poziomem gruntu należy zabezpieczyć poprzez dwukrotne malowanie środkiem zabezpieczającym drewno w kontakcie z gruntem na bazie smoły drzewnej bądź przez opalanie. Dopuszcza się impregnację ciśnieniową drewna użytego do wykonania odrodzenia w III i IV (dla słupków) klasie zagrożenia. Rodzaj impregnatu oraz barwę należy uzgodnić z Zamawiającym. V. Materiały - wkręty ocynkowane do drewna zgodne z normami budowlanymi; - daszki - tarcica iglasta (oprócz świerkowej) dwustronnie obrzynana, powietrznie sucha bez oznak: zgnilizny, sinizny, pęknięć, żerowania owadów; - słupki, poprzeczki, wsporniki: pale drewniane / żerdzie o średnicy w cieńszym końcu 9-11 cm (iglaste oprócz świerkowych), toczone lub korowane na biało; bez pozostałości kory, powietrznie suche, bez oznak: zgnilizny, sinizny, pęknięć, żerowania owadów;
