Montaż i instrukcja obsługi. Dziękujemy za zakup czytnika linii papilarnych, w razie jakichkolwiek pytań prosimy o kontakt pod nr tel.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Montaż i instrukcja obsługi. Dziękujemy za zakup czytnika linii papilarnych, w razie jakichkolwiek pytań prosimy o kontakt pod nr tel."

Transkrypt

1 Montaż i instrukcja obsługi Dziękujemy za zakup czytnika linii papilarnych, w razie jakichkolwiek pytań prosimy o kontakt pod nr tel

2 1. Elementy systemu Czytnik linii papilarnych Panel kontrolny Zasilacz Jednostka zewnętrzna czytnik linii papilarnych Jednostka wewnętrzna panel kontrolny Zasilacz Papierowy Podręcznik użytkownika 2. Miejsce montażu i wskazówki montażowe Jednostkę wewnętrzną montuje się tak, by dostęp do niej miały tylko osoby upoważnione. Jednostka zewnętrzna powinna być zamontowana w miejscu, w którym nie będzie narażona na silny deszcz, śnieg czy nasłonecznienie. Przewód łączący jednostkę wewnętrzną z zewnętrzną powinien być poprowadzony oddzielnie od innych przewodów instalacyjnych budynku. Uwaga: Niewłaściwe podłączenie przewodów grozi uszkodzeniem urządzenia. 2

3 3. Montaż czytnika linii papilarnych w drzwiach Wysokość instalacji Zalecana wysokość instalacji to 155cm od podłogi do dolnej krawędzi skanera (lub wyżej)! Aby zagwarantować prawidłowe wykonywanie operacji przez użytkownika, prowadzące do zadowalającego poziomu identyfikacji, zwróć uwagę na określoną wysokość instalacji. Upewnij się, że masz wystarczająco dużo miejsca po obu stronach czytnika, by umożliwić wykonywanie operacji wszystkimi palcami. Instalacja a) Wytnij otwór o wymiarach 39,5mm (szerokość) x 85mm (wysokość) x 16mm (głębokość) w drzwiach lub ościeżnicy. (1) b) Użyj dołączonych śrubek (2. 2,9 x 19 / 2x 2,9 x 38) do zamontowania czytnika linii papilarnych. (2) Uwaga! Nie dokręcaj śrubek zbyt mocno; może dojść do uszkodzenia obudowy! Przez dokręcenie śrubek, 3 zaciski (3) wyjdą na zewnątrz, chroniąc czytnik. c) Na końcu załóż na czytnik element ozdobny. (4) Do instalacji w ścianie potrzebny będzie wspornik. Skontaktuj się z instalatorem w celu uzyskania szczegółowych informacji. 3

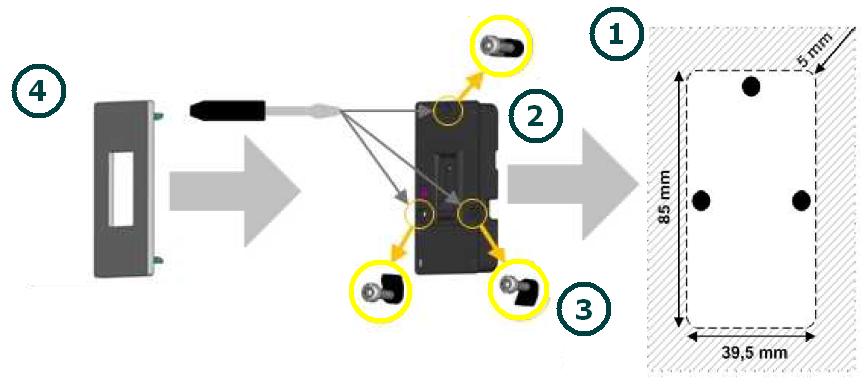

4 4. Montaż modułu do zabudowy w skrzydło Instalacja a) Przygotować otwór o wymiarach podanych na pierwszym rysunku. b) Przeciągnąć przez niego kable i połączyć je zgodnie z instrukcją. c) Wsunąć moduł i przykręcić śrubkami.. Upewnij się, że masz wystarczająco dużo miejsca pod panelem na poprowadzenie przewodów. 5. Podłączenie elektryczne Elektryczne podłączenie i obsługa jednostki wewnętrznej może być przeprowadzona wyłącznie przez osoby do tego uprawnione. Urządzenia nie mają zabezpieczenia przed odwrotną polaryzacją! Nieprawidłowe elektryczne połączenie urządzeń może spowodować ich poważną awarię. Kabel między ekey Home CP (panelem kontrolnym) a ekey Home FS (czytnikiem linii papilarnych) musi być instalowany oddzielnie od pozostałych domowych instalacji elektrycznych. 4

5 Zestaw wyposażony jest w dwa wyprowadzone przewody ftp typu A i B. Zasilacz należy podłączyć do sieci nn 230V AC. 6. Obsługa panelu kontrolnego Wyświetlacz 7-segmentowy panelu kontrolnego ekey home CP Wyświetla odpowiednie symbole podczas programowania panelu kontrolnego i jego pracy. Przycisk OK pozwala zatwierdzić wprowadzone wartości oraz przejść do następnego poziomu menu. Strzałka w prawo pozwala ustawiać wartości i poruszać się po menu. Strzałka w lewo pozwala ustawiać wartości i poruszać się po menu. Przycisk ESC pozwala wyjść z danego poziomu menu lub anulować wpisy. 5

6 Kilka sekund po podłączeniu panelu kontrolnego do zasilania, na wyświetlaczu pojawiają się czerwone kropki. A. Inicjalizacja urządzenia Urządzenia muszą zostać zainicjowane. Dopiero po ukończeniu tego procesu, odciski palców mogą zostać zapisane. Postępuj zgodnie z instrukcjami umieszczonymi poniżej: B. Wprowadzanie kodu bezpieczeństwa Kod bezpieczeństwa pozwala uniknąć manipulacji urządzeniem przez niepowołane osoby. Kod ustawiony jest standardowo na 99. Po uruchomieniu urządzenia należy wprowadzić własny kod (patrz punkt F). Po wprowadzeniu 3 razy pod rząd błędnego kodu bezpieczeństwa, system zostanie zalokowany na pół godziny. Wyświetlacz będzie pokazywał: C. Zapisywanie odcisków palców Podczas zapisywania odcisków palców: - ustaw numer użytkownika ustaw numer palca F1-F10(F0) - przypisz odcisk palca do przekaźnika (dotyczy ekey home 2, 3 oraz PC) o1-o3; od (przekaźniki 1 i 2 przełączają razem dla jednego palca) - zapisz odcisk palca Czerwona kropka świeci tylko, gdy pamięć jest zajęta (Użytkownik lub odcisk palca został już przypisany do danej pozycji). Jeśli nie jest możliwy wybór przekaźnika, oznacza to, że panel posiada tylko jeden przekaźnik. 6

7 Odcisk palca nie został zapisany! (Błędny obraz palca). Spróbuj ponownie i postępuj zgodnie z instrukcją, by prawidłowo przesuwać palec po czytniku. D. Usuwanie użytkownika E. Definiowanie czasu przełączania przekaźnika Czas przełączania każdego przekaźnika może być ustawiony od 1 do 99 sekund. Jeśli ustawisz czas 0 sekund, przekaźnik będzie pracował w trybie bistabilnym (przekaźnik zmienia stan i utrzymuje go aż do następnego przełączenia). Fabryczne ustawienie to 3 sekundy. F. Zmiana kodu bezpieczeństwa Zmień kod bezpieczeństwa. Ustawienie fabryczne to 99 G. Przywracanie ustawień fabrycznych (UWAGA! Wszystkie palce, które zostały zapisane, zostaną usunięte!) 7

8 7. Wskazówki do skanowania linii papilarnych palca Niniejszy produkt wyposażony jest w skaner linii papilarnych palca. Wskazówka: Aby poprawić skuteczność rozpoznania, konieczne jest by palec możliwie płasko przesunąć po płaszczyźnie, w której umieszczony jest sensor. Im większa jest wczytana powierzchnia palca, tym większe prawdopodobieństwo, że będzie on zgodny ze wzorcem wpisanym w bazę danych. Czytnik linii papilarnych posiada wskaźnik w czterech różnych kolorach, które symbolizują stan: niebieski stan gotowości urządzenia pomarańczowy moment wczytywania, urządzenie czeka na zapisanie linii papilarnych czerwony skanowanie linii papilarnych palca nie powiodło się zielony linie papilarne palca zostały rozpoznane 8. Przesunięcie palca nad sensorem Umieść środek swojego trzeciego paliczka bezpośrednio na na punkcie we we wgłębieniu. Połóż Umieść palec środek prosto i płasko swojego we trzeciego wgłębieniu. Upewnij paliczka się, że palec jest bezpośrednio dokładnie w na środku obszaru punkcie między we krawędziami wgłębieniu wgłębienia. Palec powinien być ułożony tak płasko jak to możliwe. Powinien być tylko niewielki odstęp między palcem a czujnikiem. Aby zapewnić stałą pozycję palca we wgłębieniu, podczas przesuwania go po czujniku, można umieścić przesuwany palec między pozostałymi palcami. Bez zmiany nachylenia palca, przesuń go w dół poprzez czujnik (przesuwając całą dłoń). Pamiętaj, aby przesuwać palec z odpowiednią prędkością. Cały ruch powinien zająć ok. 1-1,5 sekundy. Nie ma potrzeby zwiększania nacisku na czujnik podczas ruchu palca. Najczęściej popełniane błędy: Umieszczenie trzeciego paliczka powyżej punktu we wgłębieniu. Umieszczenie palca poza środkiem wgłębienia lub nierównolegle do krawędzi wgłębienia. Obrócenie palca we wgłębieniu. Ułożenie palca pod zbyt dużym kątem względem wgłębienia. 8

9 9. Możliwe błędy Błąd Przyczyna Naprawa - palec jest przesuwany nierównomiernie nad sensorem - palec przesuwany jest zbyt szybko lub zbyt wolno nad sensorem - palec jest przesuwany ze zbyt małym lub zbyt mocnym dociskiem do sensora Nie można zapisać linii papilarnych palca Urządzenia nie znajduje obrazu zapisanego palca Status pracy jednostki wewnętrznej nie świeci się - przy zapisywaniu była zapamiętana inna powierzchnia palca - niewłaściwe zapisanie obrazu palca - przesunąć palec równomiernie, bez szarpnięć - przesunąć palec delikatnie, lecz nie za lekko - ponownie zapisać obraz linii papilarnych palca - spójrz nie można zapisać linii papilarnych palca - system zawiesza się - wyłączyć zasilanie urządzenia na ok 20 sek. 10. Dane techniczne Panel kontrolny OPIS JEDNOST KA WARTOŚĆ Zasilanie V AC 9-12 V DC 9-12 Pobór mocy W ok. 1 Temperatura pracy C -20 do +70 Przekaźnik ilość 1 / 3 Zdolność przełączania przekaźnika A 230VAC /5A Wytrzymałość mechaniczna przekaźnika operacje 10 milionów Wytrzymałość elektryczna przekaźnika operacje dla 250V / 5A Klasa szczelności IP IP 20 Wejścia cyfrowe - Wymiary mm szer: 180 x wys: 110 x głęb: 39,2 Czytnik linii papilarnych OPIS JEDNOSTKA WARTOŚĆ Zasilanie V AC 8-24 V DC 8-24 (maks. 30 V) Pobór mocy W ok. 1 Temperatura pracy C -25 do +70 Pamięć odciski palców home: 99 net: 40/200/2000 Parametry biometryczne FAR 1 x 10-7 FRR 1,4 x 10-2 Klasa szczelności IP IP 54 (przód) Czas rozpoznania s 1-4 Żywotność przesunięcia ok. 10 mln Wymiary mm szer: 43,6 x wys: 89 x głęb: 17,3 Dodatkowe informacje - brak utraty pamięci po zaniku zasilania - ekstremalnie niskie ryzyko błędnego rozpoznania - dostęp do menu zabezpieczony kodem Urządzenie spełnia wymagania certyfikatu bezpieczeństwa CE 9
