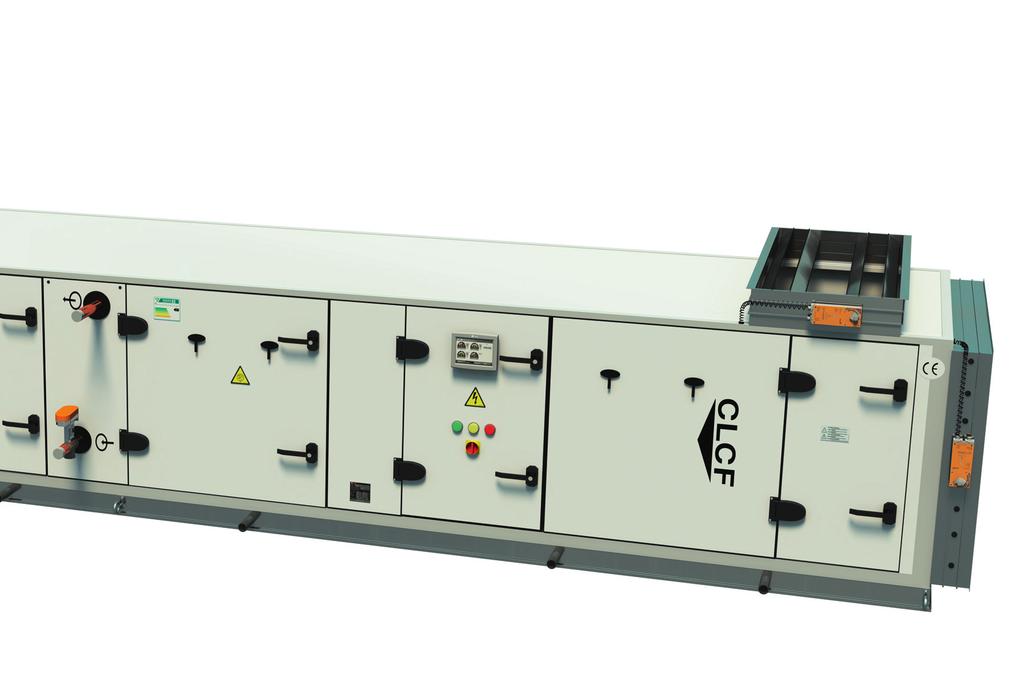

1 CLCF Climate Changer do zastosowań w szpitalach i laboratoriach Nowa generacja urządzeń klimatyzacyjnych firmy Trane

2 Optymalna wydajność w połączeniu z wysoką niezawodnością Od wielu lat firma Trane jest globalnym liderem w dziedzinie innowacyjnych rozwiązań klimatyzacyjnych. Obecnie, po dokonaniu znaczących inwestycji w technologię klimatyzacji, projektowanie, innowacje, rozwój i nowe zakłady produkcyjne na Bliskim Wschodzie, w Afryce, Indiach oraz w Europie, firma Trane wprowadza kolejną generację urządzeń CLCF Climate Changer do zastosowań w szpitalach i laboratoriach. Najwyższa wydajność Każdy komponent sprzętu CLCF Climate Changer firmy Trane - zaprojektowany i wyprodukowany po przeanalizowaniu informacji otrzymanych od klientów oraz ogólnoświatowych doświadczeń firmy Trane - został dobrany pod kątem uzyskania najwyższej wydajności w zastosowaniach przeznaczonych dla szpitali, laboratoriów oraz innych obiektów związanych z ochroną zdrowia rozmiarów dla jednostek rzędowych - 7 zoptymalizowanych rozmiarów dla odzysku ciepła - Zakresy przepływu powietrza od 1000 m 3 /h do m 3 /h - Szeroki wybór opcji wentylatorów i wężownic - Specjaliści z firmy Trane dokonują preselekcji i instalują optymalny zestaw elementów sterowania gwarantujących niezawodność i spójność systemu. Climate Changer CLCF do zastosowań w szpitalach i laboratoriach łączy w sobie najlepsze cechy standaryzowanego, gotowego systemu klimatyzacji oraz elastyczność i możliwość indywidualnego dostosowania produktu na zamówienie. Posiadające certyfikację Eurovent zaawansowane oprogramowanie firmy Trane do konfiguracji urządzeń umożliwia prawidłowe zaprojektowanie i dobór komponentów urządzenia, w celu uzyskania najwyższej klasy Energetycznej A Eurovent (EN 1886/EN 13053). Charakterystyka właściwości mechanicznych obudowy opatrzonej certyfikatem Eurovent Przepuszczanie powietrza przez obudowę Wartości 0,15 l/s/m² przy -400 Pa 0,22 l/s/m² przy +700 Pa Klasa wg Eurovent L1 Wytrzymałość obudowy 4 mm/m D1 (D2 dla MW) Wyciek z obejścia filtra 0,5% przy 400 Pa F9 Przewodnictwo cieplne 1 w/m 3.K T Range CLCF Współczynnik przenoszenia termicznego 0,6 TB2 2 Climate Changer CLCF

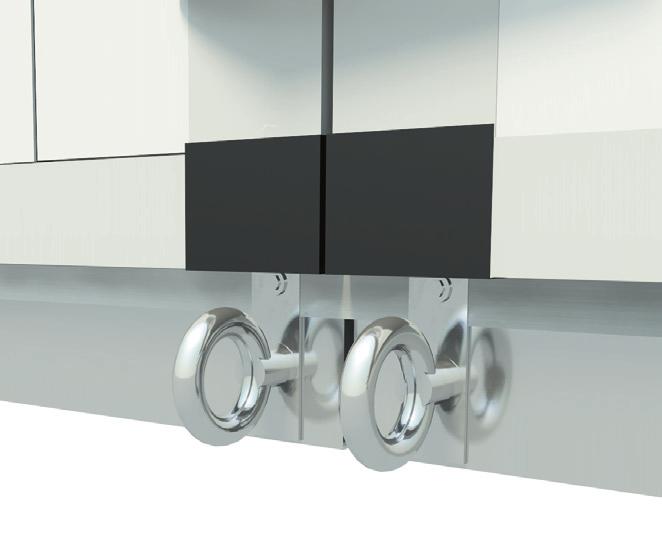

3 Niższe koszty instalacji Klimatyzator Climate Changer firmy Trane zawiera wiele rozwiązań służących redukcji czasu i kosztów instalacji: - Uchwyty do podnoszenia wbudowane są w solidną podstawę montażową, a wszystkie urządzenia dostarczane są na płozach przeznaczonych do transportu wózkiem widłowym. - Szybki, unikatowy, niezawodny i nie wymagający stosowania narzędzi system połączeń mechanicznych jest dostarczany w wielu elementach, a następnie montowany w całość na miejscu. Dzięki wbudowanej uszczelce, ten nie wymagający użycia narzędzi system połączeń zapewnia najwyższą w swojej klasie-szczelność układu powietrza. - Urządzenie umieszczone jest na zintegrowanej, stabilnej i solidnej podstawie montażowej. Podstawa montażowa jest całkowicie zamknięta, uniemożliwiając wnikanie wody, kurzu i bakterii Climate Changer do zastosowań w szpitalach i laboratoriach oferuje: - Najwyższą wydajność - Niższe koszty instalacji - Wysoką wydajność energetyczną - Niezmienną jakość powietrza w pomieszczeniach Wbudowane demontowalne uchwyty do podnoszenia Szybki i niezawodny system połączeń 3

4 Zaprojektowany z naciskiem na efektywność działania i dostarczanie czystego powietrza 4-stronnie nachylona podłoga Jednolita uszczelka EPDM Wysoka oszczędność energii - Za znaczną część kosztów operacyjnych urządzenia odpowiadają wentylatory. Szeroki asortyment wentylatorów firmy Trane (różne wielkości, typy i technologie: z łopatkami wygiętymi do przodu, do tyłu, typu "plug fan") pozwala na optymalny dobór zależnie od wymagań danej aplikacji. - Istnieją dodatkowe opcje odzyskiwania energii, takie jak płytowe wymienniki ciepła i wężownice, które potrafią zwiększyć parametry wydajności energetycznej urządzenia nawet do 75%. - Wzmocniona konstrukcja obudowy zapewnia lepszą izolację i minimalizuje ryzyko wystąpienia wycieków. - Dzięki zastosowaniu innowacyjnej, jednolitej uszczelki z elastomeru EPDM wbudowanej w płytę drzwiową, która zapewnia trwałą szczelność powietrzną urządzenia, zajmujemy wiodącą pozycję w branży pod względem niskich wskaźników nieszczelności. - Zunifikowana konstrukcja panelu minimalizuje liczbę punktów, w których mogłyby dojść do wycieków. Niezmienna jakość powietrza w pomieszczeniach - Dolny panel nachylony w 4 kierunkach pełni rolę wbudowanej tacki na skropliny i jest dostępny jako opcja wyposażenia do wszystkich części systemu. Zintegrowana budowa usprawnia czyszczenie oraz eliminuje kurz i bakterie. - Usytuowany centralnie pionowy odpływ umożliwia naturalne odprowadzanie skroplin i bakterii. - Panele wewnętrzne są całkowicie gładkie, a wszystkie połączenia są zabezpieczone antybakteryjnym szczeliwem bezsilikonowym. Zaokrąglone naroża wewnętrzne ułatwiają czyszczenie. - Obudowa jest wodoszczelna i można ją dezynfekować za pomocą produktów w postaci płynu. - Przepustnice klasy 3 Eurovent zgodne z EN 1751 zapewniają wyjątkową szczelność powietrza. - Antymikrobowe miedziane żebra wężownicy, dostępne jako opcja, zapobiegają rozwojowi bakterii i utrzymują wysoki poziom wydajności energetycznej. Zaokrąglone gładkie naroża 4 Climate Changer CLCF

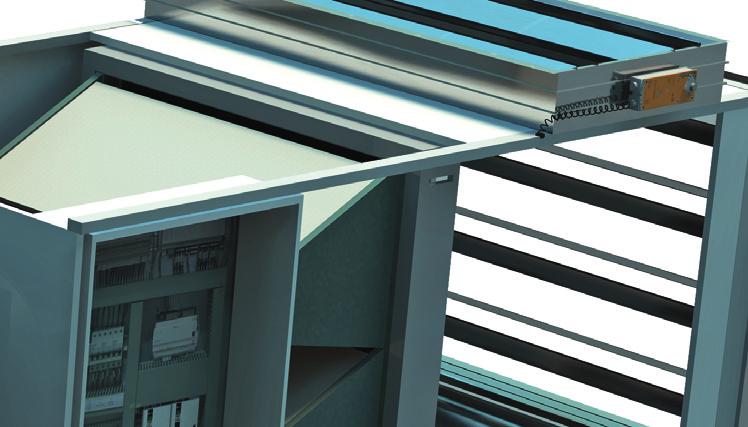

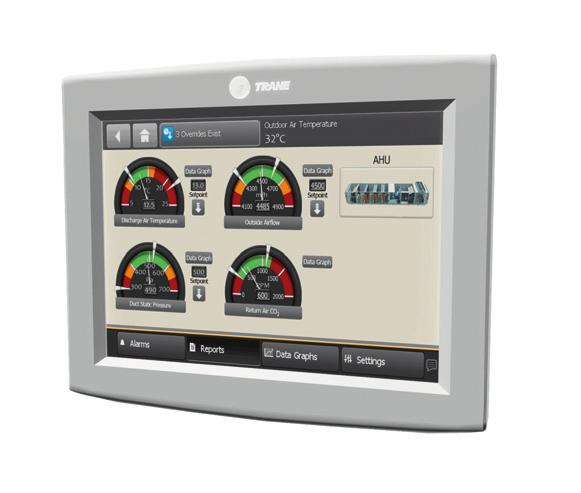

5 Instalowany fabrycznie układ sterowania zapewniający optymalną pracę CLCF Climate Changer jest wyposażony w całkowicie zintegrowany, instalowany fabrycznie układ sterowania, optymalizowany pod kątem utrzymania maksymalnej wydajności i gwarantujący niższe koszty utrzymania. Zastosowany układ sterowania został opracowany przez firmę Trane specjalnie dla Climate Changer CLCF. Podczas instalacji fabrycznej: - Nie występuje konieczność wykonywania dodatkowych otworów w obudowie, co pozwala zachować jej nienaruszony stan, a ryzyko nieszczelności zostaje zminimalizowane. Oznacza to również oszczędność czasu wymaganego przez instalatora do uruchomienia urządzenia. - Wydzielony kanał kablowy (zasilania i sterowania) jest wbudowany w górny panel urządzenia, zapewniając czysty i niezawodny system okablowania. - Czujniki i sekwencje zapewniają optymalną efektywność działania i potwierdzają, że otwory w obudowie zostały prawidłowo uszczelnione. - Możliwa jest łączność z Systemami Zarządzania Budynkiem. - Odbiór techniczny stanowi gwarancję parametrów pracy centrali klimatyzacyjnej i jej wymaganego nienaruszonego stanu. Technicy firmy Trane dokonują pełnego rozruchu Climate Changer przy wykorzystaniu fabrycznie montowanego układu sterowania. Wydzielony kanał kablowy i montowany fabrycznie panel sterowania Intuicyjny w obsłudze panel sterowania 5

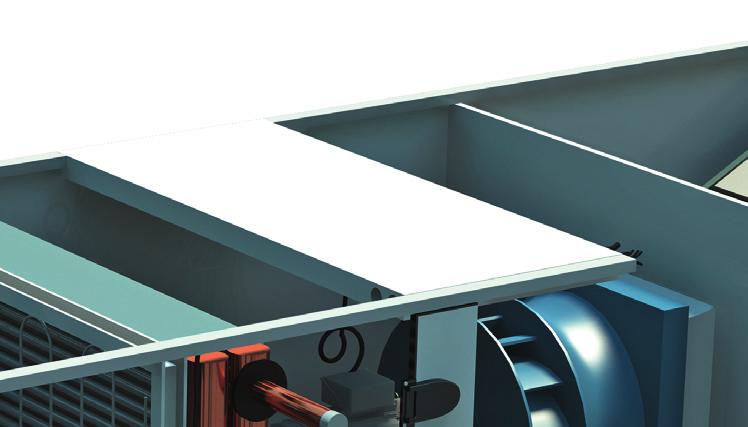

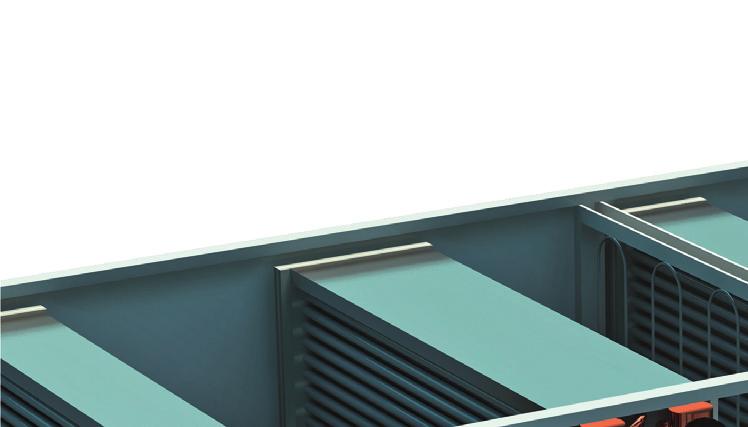

6 Climate Changer do zastosowań w szpitalach i laboratoriach posiada następujące cechy: 1 Obudowa bezszkieletowa (dostępna w wersjach: stal galwanizowana, malowana stal galwanizowana, aluminium lub stal nierdzewna 304 lub 316) bez zamknięcia. Wymiary urządzenia są dostosowane do wielkości uniwersalnych filtrów, co pozwala na redukcję spadków ciśnienia do maksymalnie 50%. 2 Uniwersalność zastosowań urządzenia obejmująca pracę na zewnątrz, z opcją dachową i z osłoną przeciwdeszczową Panele wykonane z wtryskiwanej pianki poliuretanowej o grubości 50 mm gwarantują niższe straty energii i utrzymanie klasy termicznej przez (czas eksploatacji PU λ = 0,022 W/m.K, co jest nawet dwukrotnie lepszym wynikiem niż w przypadku wełny mineralnej). Jednorodna, bezwłóknowa poliuretanowa izolacja jest odporna na działanie wody lub wilgoci, co minimalizuje powstawanie skroplin i rozwój drobnoustrojów wewnątrz urządzenia. 4 Wewnętrzne przekładki termoizolacyjne i standardowe termoizolacyjne drzwiczki dostępowe. Nieprzewodząca, metalowa konstrukcja zapewnia parametry cieplne niedopuszczające do tworzenia się skroplin na zewnętrznej stronie obudowy, nawet przy temperaturze powietrza pobieranego 12 C i przy zewnętrznych warunkach 35 C DB/ 40% wilgotności względnej, zapewniając czystość urządzenia i zwiększone bezpieczeństwo obsługi. 5 Dolny panel nachylony w 4 kierunkach pełni rolę wbudowanej tacki na skropliny i jest dostępny do wszystkich części systemu (opcja). 6 Usytuowany centralnie odpływ pionowy umożliwia naturalne odprowadzanie skroplin i bakterii i jest dostępny do wszystkich części systemu (opcja). 7 Wełna mineralna o wysokiej gęstości, 80 kg/m 3 oraz dwuwarstwowe panele o grubości 2,0 mm zapewniają wysoką jakość tłumienia dźwięków, przekraczających poziom 40 db do zastosowań, w których duże znaczenie ma izolacja akustyczna. 8 Uchwyty do podnoszenia są zintegrowane z podstawą montażową Climate Changer CLCF

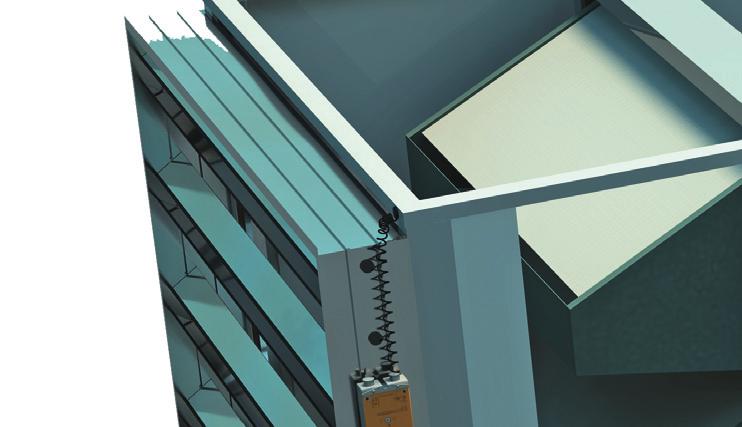

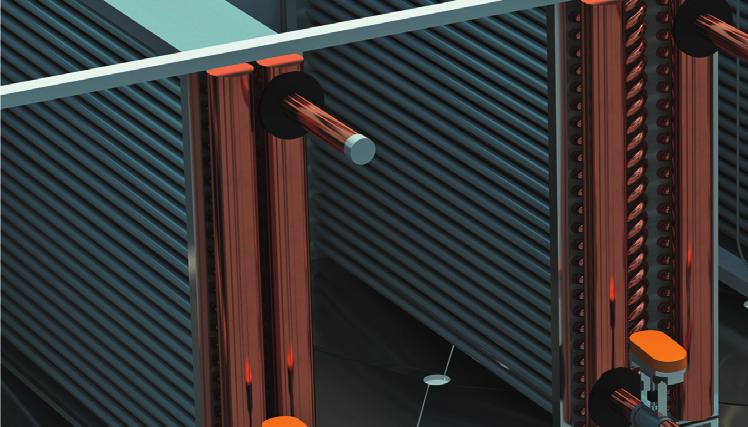

7 Na całym swoim obwodzie podstawa 14 Panele wewnętrzne są całkowicie gładkie, a wszystkie połączenia są zabezpieczone antybakteryjnym szczeliwem bezsilikonowym, co zapewnia wodoszczelność. 15 Wszystkie naroża są zaokrąglone, aby umożliwić łatwe czyszczenie. 16 Przepustnice klasy 3 Eurovent EN1751 zapewniają wyjątkową szczelność powietrza. 17 Antymikrobowe miedziane żebra wężownicy zapobiegają rozwojowi bakterii i utrzymują wysoki poziom wydajności energetycznej. montażowa jest szczelnie zamknięta, uniemożliwiając wnikanie wody, kurzu i bakterii. 10 Wysoko wytrzymała obudowa, najlepsze w klasie odbicie maksymalne 4 mm/metr. 11 Jednolite uszczelki EPDM wbudowane w płytę drzwiową (fot. str. 4). 12 Wszystkie komponenty zasilania urządzenia 13 (silniki wentylatorów, grzałki elektryczne, itp.) są podłączane do głównej skrzyni sterowniczej tworząc jedno źródło zasilania (tylko wbudowany układ sterowania). Zuniﬁkowana konstrukcja panelu minimalizuje liczbę punktów, w których mogłyby dojść do wycieków. 7

8 Globalna obecność firmy Trane Region Europy-Bliskiego Wschodu-Indii-Afryki: - 3 zakłady produkcyjne urządzeń klimatyzacyjnych Trane lokalizacji biur i serwisów - Ponad 1000 technicznych przedstawicieli handlowych i techników serwisowych - Ponad 3000 przeprowadzanych rocznie rozruchów - Lokalne wsparcie, ekspertyzy i pomoc techniczna, serwis, części oraz rozwiązania w zakresie finansowania - Biura firmy Trane dysponują wiedzą o lokalnych praktykach biznesowych, kodeksach budowlanych i krajowych przepisach. Jeden dostawca rozwiązań koniecznych do wyposażenia budynku Firma Trane rozumie potrzeby klientów i zapewnia trwałość działania poprzez: - Dobór i produkcję sprzętu - Integrację układów sterowania - Kompleksowy rozruch - firma Trane przejmuje odpowiedzialność za certyfikacje parametrów urządzenia i wyniki - Serwis i konserwację - Ciągły monitoring i optymalizację systemu zespołami Trane, które wcześniej projektowały te urządzenia, układy sterowania i systemy. Takie rozwiązanie gwarantuje ciągłość obsługi oraz szybkie reagowanie na potrzeby w zakresie modernizacji lub adaptacji urządzenia przez cały okres jego eksploatacji. Wiedza fachowa firmy Trane Firma Trane jest pionierem w dziedzinie systemów HVAC. Niezmiennie odgrywa w branży wiodącą rolę w dostarczaniu rozwiązań będących odpowiedzią na stale zmieniające się potrzeby. Dzięki ofercie sprawdzonych urządzeń i układów sterowania, rozwiązaniom systemowym, najlepszym ekspertom z branży i doskonale wyszkolonym inżynierom ds. sprzedaży, firma Trane legitymuje się doświadczeniem i wiedzą w projektowaniu, produkcji, instalacji i serwisie systemów HVAC spełniających cele ekologiczne, biznesowe oraz związane z wydajnością budynków. Po zakończeniu realizacji projektu, klient bezproblemowo uzyskuje pomoc ze strony ekspertów Trane w zarządzaniu wprowadzaniem zmian do systemu i w jego precyzyjnym ustawieniu. Jest to możliwe dzięki współpracy z Trane jest marką Ingersoll Rand. Firma Ingersoll Rand (NYSE:IR) poprawia jakość życia, tworząc komfortowe, zrównoważone i wydajne środowiska. Nasi pracownicy i nasze marki Club Car, Ingersoll Rand, Thermo King oraz Trane współpracują na rzecz poprawy jakości powietrza i komfortu w domach mieszkalnych i budynkach użyteczności publicznej, w zakresie transportu i ochrony żywności oraz produktów szybko psujących się, a także podnoszenia wydajności i produktywności w przemyśle. Jesteśmy światowym potentatem dbającym o zrównoważony postęp i trwałe wyniki na świecie. Używamy przyjaznych dla środowiska technik drukarskich pozwalających na zmniejszenie ilości odpadów Trane Wszystkie prawa zastrzeżone AH-SLB009-PL_0715
