1 Szkolenie 2 Złącza meblowe

2 Witamy w świecie złącz Häfele! Häfele. Światowy lider w projektowaniu i produkcji złącz! Häfele oferuje najszerszy i najbardziej różnorodny asortyment złącz na świecie. Dla każdej konstrukcji meblowej i każdego materiału mamy profesjonalne i zgodne z wymaganiami rozwiązanie. Wszystkie złącza meblowe Häfele produkowane są od kilkudziesięciu lat w naszym zakładzie produkcyjnym w Berlinie. Ponad 5 miliardów wyprodukowanych złączy najwyższej jakości służy użytkownikom na całym świecie. Złącza Häfele łączą najlepsze rozwiązania konstrukcyjne, najwyższą jakośd, najnowocześniejszą technologię, najlepszy nadzór produkcyjny i co ważne: łatwy montaż! 2

3 Poznaj marki złącz Häfele! Nazwa złącza Minifix, wymyślona przez Häfele w 1983 roku, weszła do języka meblarskiego na stałe jako ogólne określenie złącz mimośrodowych. Od tego czasu w naszym asortymencie pojawiło się ich o wiele więcej! Minifix Maxifix Tab Rafix RV 3

4 Złącza do korpusów - Minifix Myślisz złącze mimośrodowe mówisz Minifix! Najbardziej popularna grupa wśród złącz meblowych. 4

5 Minifix rodzaje i zastosowanie złącza Minifix o średnicy główki 12 i 15mm - sztandarowe produkty Häfele Złącza 12mm najczęściej wykorzystywane są do mocowania frontów szufladowych z szufladą lub do łączenia niewielkich korpusów. Złącza 15mm są produkowane i sprzedawane w milionach sztuk i znaleźd je można w każdej paczce z meblami do samodzielnego montażu. złącza z kołnierzem lub bez kołnierza Złącza z kołnierzem umożliwiają zasłonięcie ewentualnych wyszczerbieo materiału powstałych przy nawiercaniu gniazd pod główkę złącza. W takim przypadku można również stosowad złącza bez kołnierza i wtedy należy zastosowad zaślepkę tworzywową główki. wykooczenia powierzchni Złącza Minifix oferowane są w kilku rodzajach wykooczenia powierzchni: od surowej, przez ocynk i chrom w zależności od preferencji klientów. 5

6 Minifix dobór główki do rodzaju płyty Dobierając wysokośd główki Minifix należy uwzględnid grubośd płyty, w której ta główka zostanie osadzona. Widoczna płaszczyzna odpowiednio dobranej główki będzie zlicowana z płaszczyzną płyty, a oś otworu na trzpieo będzie przebiegad w połowie grubości płyty. Średnica główki (mm) Grubośd płyty (mm) , 13, 15, 16, 18, 19, 23, 26, 29 6

7 Minifix rodzaje trzpieni W zależności przede wszystkim od rodzaju materiału, w jakim zamocowany będzie trzpieo, mamy możliwośd wyboru spośród trzpieni z gwintem metrycznym, z gwintem euro oraz rozporowych. Co ważne dla osoby montującej meble z trzpieniami rozporowymi trzpienie te można osadzad w otworze bez użycia narzędzi. Uwaga! Ze względu na zasadę rozporowego gnieżdżenia się tych trzpieni nie jest zalecane stosowanie ich w twardych materiałach, jak np. lite drewno bukowe! Kołkowanie połączeo mimośrodowych Mimo, że większośd trzpieni swoją średnicą dopasowana jest do średnicy otworu na trzpieo, to ten fakt nie gwarantuje prawidłowego pozycjonowania względem siebie elementów meblowych łączonych ze sobą. Funkcję pozycjonowania zapewnią kołki ryflowane lub lamelki, które zaleca się stosowad przy tego typu połączeniach. 7

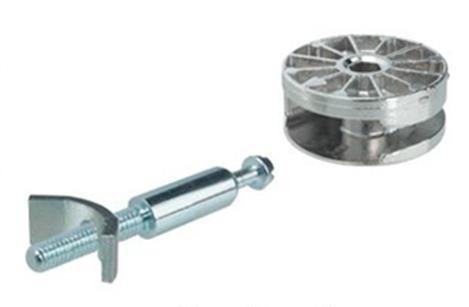

8 Złącza do korpusów - Maxifix Większy brat Minifix-a! Średnica otworu na złącze Wymiar wierceo B Średnica otworu na trzpieo Wykooczenie powierzchni 35 mm 35 lub 55 mm 9 mm surowa lub niklowana 8

9 Maxifix - zastosowanie Do płyt o grubości 19mm, np. do pewnego, stabilnego i szybkiego łączenia blatów roboczych 9

10 Maxifix rodzaje trzpieni Z gwintem metrycznym Z gwintem euro 10

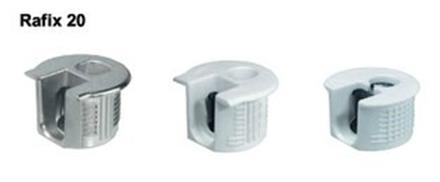

11 Złącza do korpusów - Rafix W grupie złącz Rafix wyróżniamy: Rafix 20 Rafix 20 Tab Rafix 20 z czopem Rafix 30 11

12 Rafix 20, Rafix 20 Tab Średnica otworu na złącze 20 mm Wymiar osi otworu Grubośd płyty Wykooczenie powierzchni 9,5 mm 16 i 19 mm Odlew znalowy w wykooczeniu niklowanym lub czarnego ocynku oraz tworzywo sztuczne w kolorze brązowym, czarnym, białym i białym aluminiowym 12

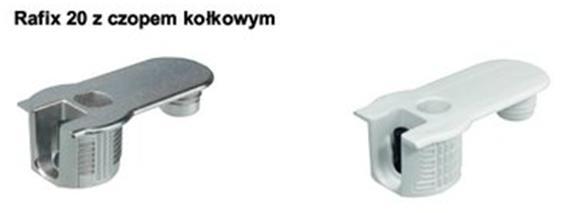

13 Rafix 20 z czopem Średnica otworu na złącze 20 i 10 mm Wymiar osi otworu główki Wymiar osi otworu czopa Grubośd płyty Wykooczenie powierzchni 9,5 mm 9, mm 16 i 19 mm Odlew znalowy w wykooczeniu niklowanym lub czarnego ocynku oraz tworzywo sztuczne w kolorze brązowym, czarnym, białym i białym aluminiowym 13

14 Rafix 30 Średnica otworu na złącze Wymiar osi otworu główki Wymiar osi otworu czopa Grubośd płyty Wykooczenie powierzchni 30 i 10 mm 10,5 mm 10, mm Od 16 mm tworzywo sztuczne w kolorze białe aluminiowym 14

15 Rafix informacje montażowe W korpusach złącz Rafix 20, Rafix 20 z czopem oraz Rafix 30 zamontowany jest mimośród zapewniający doskonałe połączenie i zaciśnięcie złącza z trzpieniem. Dzięki specjalnej konstrukcji korpusu złącz Rafix 20 i Rafix 20 z czopem możliwy jest dostęp do mimośrodu od góry (ważne przy montażu w wieocu dolnym)! 15

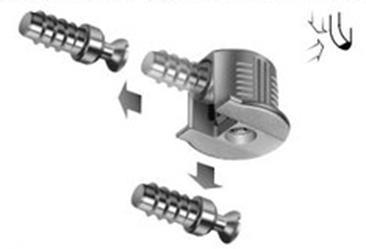

16 Rafix informacje montażowe Rafix bez zaczepu półka lub inny element z zamontowaną złączką Rafix jest osadzana na trzpieniu od góry lub od strony czołowej (od boku) Rafix z zaczepem półka lub inny element z zamontowaną złączką Rafix jest osadzana na trzpieniu od góry 16

17 Złącza do korpusów - Tofix To popularne złącze do korpusów nadal jest stosowane przez wielu stolarzy. Od pozostałych dwuczęściowych złącz różni się sposobem montażu trzpienia, który jest wkręcany od strony czołowej wąskiej płaszczyzny płyty. Siła potrzebna na wyrwanie trzpienia zależy więc w dużej mierze od jakości płyty, w której ten trzpieo jest wkręcony. 17

18 Złącza do korpusów - RV Złącze RV jest złączem z funkcją samozatrzasku, tzn. po przyłożeniu dwóch części złącza do siebie następuje wstępne zaczepienie, co jest ważne szczególnie przy montażu dużych korpusów przez jedną osobę. Tę funkcję doceniło już wielu stolarzy! 18

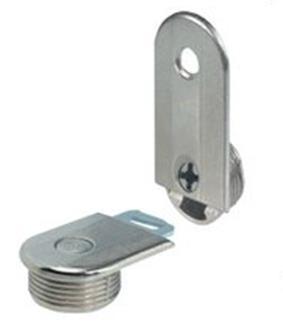

19 Złącza do korpusów - Solo Solo to złącze samozatrzaskowe, o bardzo dużej wytrzymałości, często stosowane jest do połączeo wymagających przeniesienia dużych obciążeo. Dzięki funkcji samozatrzasku złącze jest zalecane szczególnie przy montażu jednoosobowym. Rozdzielenie wstępnie zatrzaśniętych elementów złącza jest oczywiście możliwe i następuje po nieznacznym odkręceniu elementu dociągającego Solo znakomicie sprawdza się w korpusach, w których wieoce wpuszczone są pomiędzy boki korpusu. Z otworem na wkręt Z zaczepem kołkowym 19

20 Złącza do półek Rafix Tab 20S Złącze do półek z podwójnym zabezpieczeniem. zabezpieczenie pionowe: utrudnienie przed niezamierzonym poderwaniem półki do góry poprzez pionowe zatrzaśnięcie trzpienie w korpusie złącza Zabezpieczenie poziome: zabezpiecza przed przechyleniem się lub wysunięciem półki(np. przy zdejmowaniu ciężkich przedmiotów) poprzez zatrzask poziomy 20

21 Rafix Tab 20S przykłady montażu Zabezpieczenie tylko z tyłu Zabezpieczenie z tyłu i z przodu 21

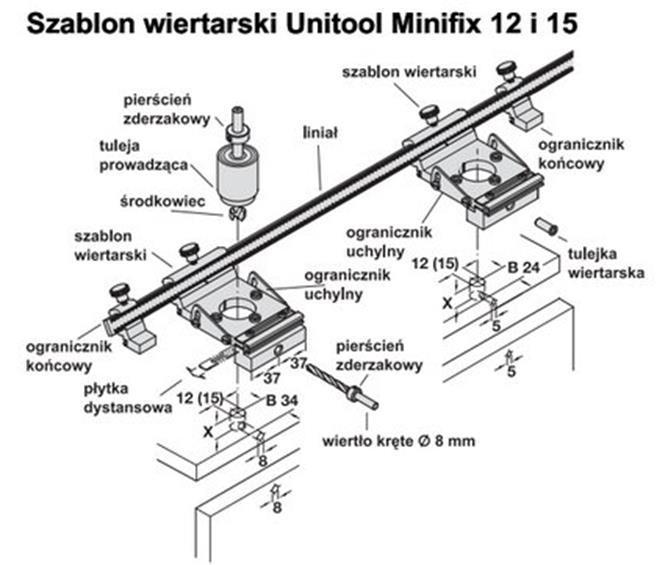

22 Szablony wiertarskie Złącza Häfele znajdują zastosowanie nie tylko przy produkcji mebli na skale przemysłową, ale są również popularne wśród mniejszych rzemieślników / stolarzy. Odpowiednie nawierty w korpusach, półkach lub innych elementach meblowych można wykonywad przy pomocy dokładnych a przy tym prostych w użyciu szablonów. Przykładowe pomoce niezbędniki stolarza, to: Dodatkowo dostępne są również szablony Unitool do złącz Tab 18, Solo, Maxifix 22

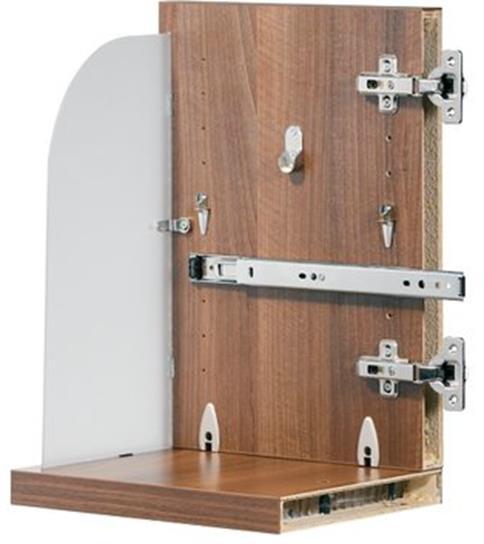

23 Złącza do płyty komórkowej Do różnych konstrukcji z płyt komórkowych niezbędne są różne elementy łączące. W przypadku płyt komórkowych z ramą wzmacniającą można zastosowad standardowe okucia. Jednak podczas konstruowania należy zwrócid uwagę, aby zostały one umieszczone w miejscu, gdzie wsytępuje rama wzmacniająca. Do płyt komórkowych bez ramy wzmacniającej wykorzystuje się specjalnie zaprojektowane złącza, mufy klejowe oraz wkręty. Dla okładziny od 4mm stworzono po 2 rozwiązania umożliwiające łączenie i zamocowanie Rafix 20HC i Tab 20HC, jako złącza z możliwością zmiennego zastosowania. Wkręt specjalny Varianta, wkręcany w okładzinę. Mufa klejowa Aerofix 100, łączy (mechanicznie i chemicznie) okładziny 4mm. Do okładziny od 8mm Okucia standardowe oraz Tab 20HC, jako złącza z możliwością zmiennego zastosowania. Wkręt specjalny Varianta, wkręcany w okładzinę. Wkręty do płyt wiórowych oraz wkręty Variana, wkręcane w okładzinę. 23

24 Złącza do płyty komórkowej 24

25 Złącza do płyty komórkowej 25

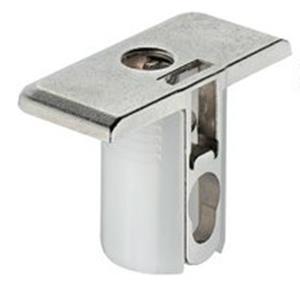

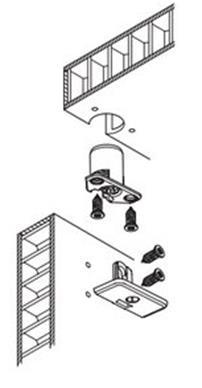

26 Złącza do płyty komórkowej Tab 20HC Rafix 20HC 26

27 Złącza do płyty komórkowej Mufy klejowe stosowane przy montażu takich okud jak: Złącza Podpórki do półek Prowadniki i zawiasy Złącza do ścianek tylnych Prowadnice Okucia do drzwi przesuwnych Kółka meblowe Nogi stołów i stopki meblowe Systemy zamykania Uchwyty meblowe i okucia ozdobne 27

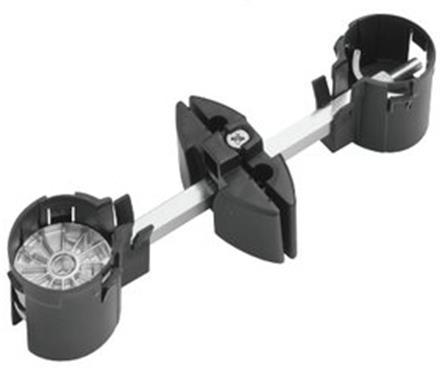

28 Złącza do płyty komórkowej Złącze do blatów roboczych Maxifix 35HC umożliwia stabilne łączenie blatów kuchennych z płyty komórkowej. Wymagana grubośd okładziny blatu to min. 8mm. Konstrukcja zabezpieczona przed poluzowaniem Regulacja wysokości ± 2mm Schemat wierceo odpowiada standardom w meblach kuchennych Wygodne i szybkie naciągnięcie za pomocą jednego obrotu w złączce Maxifix Do płyt komórkowych o grubości 4mm firma Häfele stworzyła specjalne wkręty Varianta. Stosuje się je w taki sam sposób jak wkręty do płyt wiórowych i można je stosowad do płyt o każdej grubości. Specjalnie ukształtowany gwint wkrętu zapewnia prawidłowe jego osadzenie w płycie z okładziną o grubości 4mm. 28

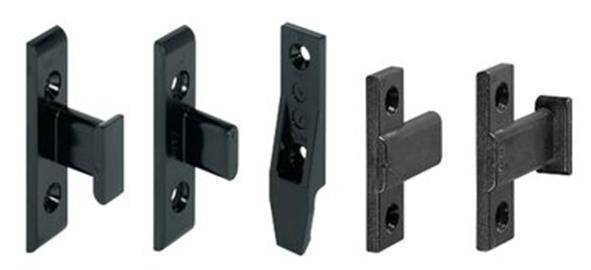

29 Złącza i zaczepy uniwersalne - Keku Przykładowe pozycje montażowe 29

30 Podpórki półek przykładowe modele Drewnianych i metalowych Szklanych Wolnowiszących Zaciskowe 30

31 Kołki bukowe ryflowane Kołki ryflowane oferowane przez firmę Häfele to gwarancja najwyższej jakości odpowiednie przygotowanie materiału w połączeniu z precyzyjnym procesem produkcyjnym gwarantują zachowanie parametrów wymiarowych i wilgotnościowych. 31

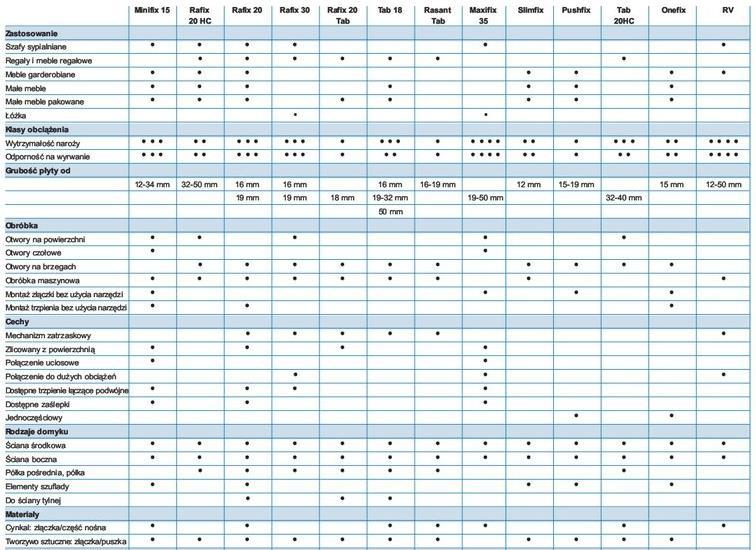

32 Podsumowanie 32

33 Dziękujemy za poświęcony nam czas. Kolejne szkolenie już wkrótce!
