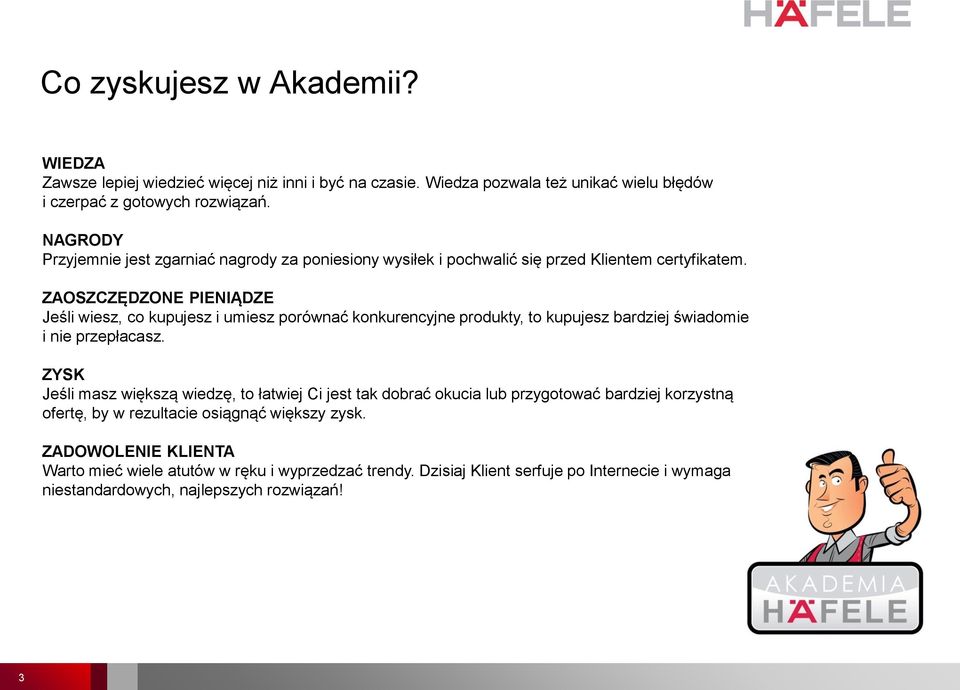

3 Co zyskujesz w Akademii? WIEDZA Zawsze lepiej wiedzieć więcej niż inni i być na czasie. Wiedza pozwala też unikać wielu błędów i czerpać z gotowych rozwiązań. NAGRODY Przyjemnie jest zgarniać nagrody za poniesiony wysiłek i pochwalić się przed Klientem certyfikatem. ZAOSZCZĘDZONE PIENIĄDZE Jeśli wiesz, co kupujesz i umiesz porównać konkurencyjne produkty, to kupujesz bardziej świadomie i nie przepłacasz. ZYSK Jeśli masz większą wiedzę, to łatwiej Ci jest tak dobrać okucia lub przygotować bardziej korzystną ofertę, by w rezultacie osiągnąć większy zysk. ZADOWOLENIE KLIENTA Warto mieć wiele atutów w ręku i wyprzedzać trendy. Dzisiaj Klient serfuje po Internecie i wymaga niestandardowych, najlepszych rozwiązań! 3

4 4 Dlaczego Häfele?

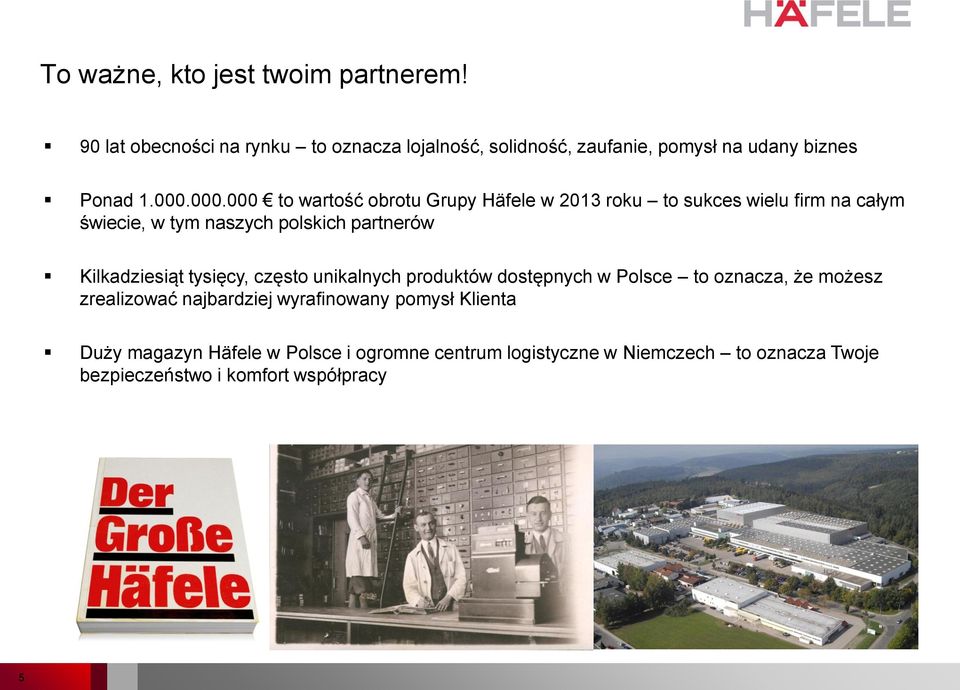

5 To ważne, kto jest twoim partnerem! 90 lat obecności na rynku to oznacza lojalność, solidność, zaufanie, pomysł na udany biznes Ponad to wartość obrotu Grupy Häfele w 2013 roku to sukces wielu firm na całym świecie, w tym naszych polskich partnerów Kilkadziesiąt tysięcy, często unikalnych produktów dostępnych w Polsce to oznacza, że możesz zrealizować najbardziej wyrafinowany pomysł Klienta Duży magazyn Häfele w Polsce i ogromne centrum logistyczne w Niemczech to oznacza Twoje bezpieczeństwo i komfort współpracy 5

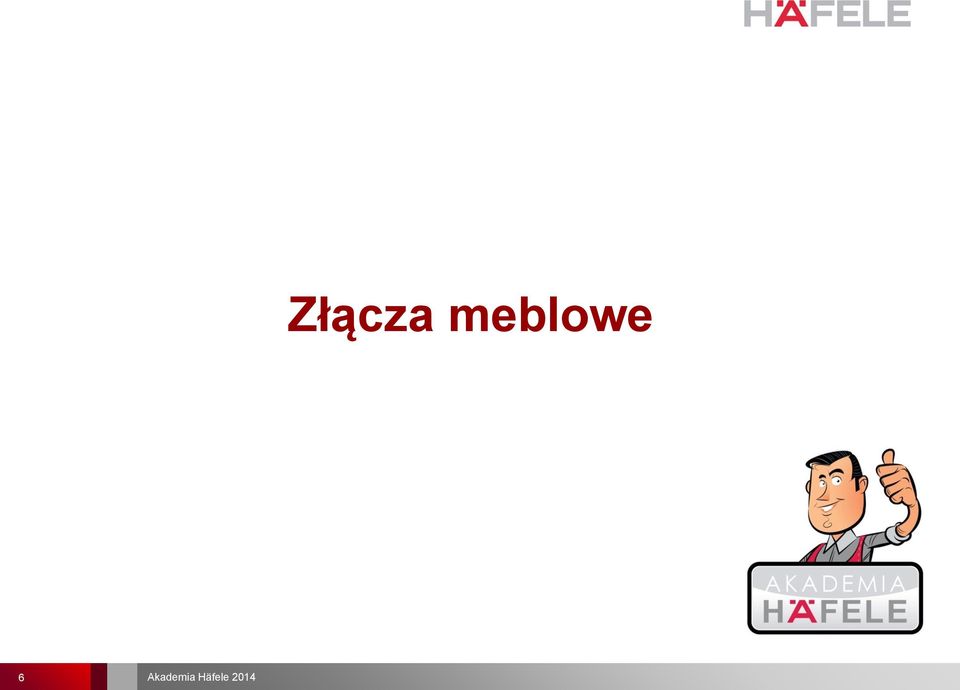

6 6 Akademia Häfele 2014 Złącza meblowe

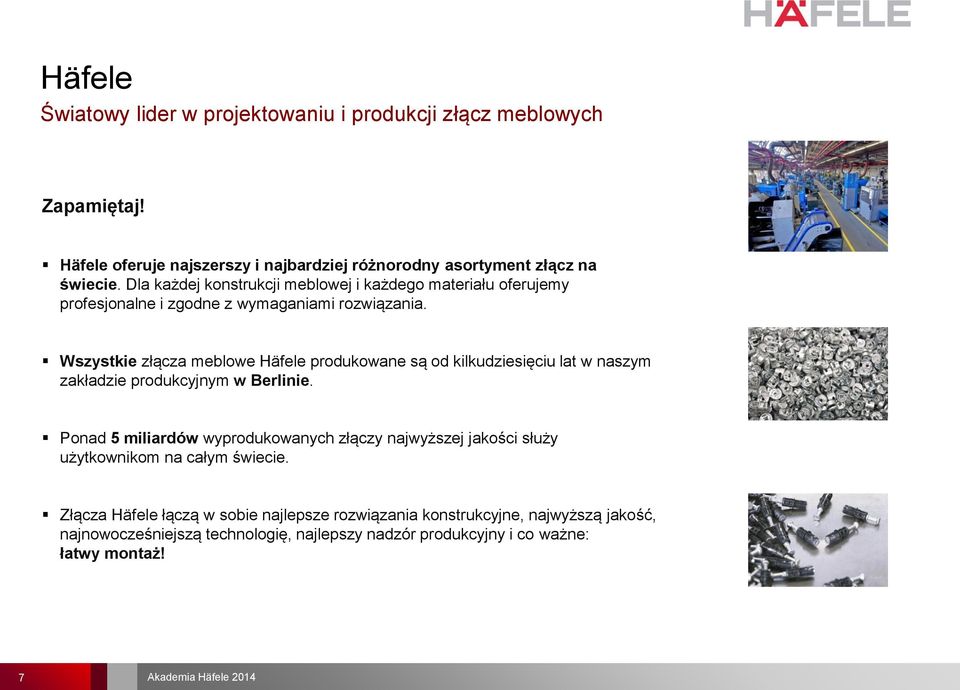

7 Häfele Światowy lider w projektowaniu i produkcji złącz meblowych Zapamiętaj! Häfele oferuje najszerszy i najbardziej różnorodny asortyment złącz na świecie. Dla każdej konstrukcji meblowej i każdego materiału oferujemy profesjonalne i zgodne z wymaganiami rozwiązania. Wszystkie złącza meblowe Häfele produkowane są od kilkudziesięciu lat w naszym zakładzie produkcyjnym w Berlinie. Ponad 5 miliardów wyprodukowanych złączy najwyższej jakości służy użytkownikom na całym świecie. Złącza Häfele łączą w sobie najlepsze rozwiązania konstrukcyjne, najwyższą jakość, najnowocześniejszą technologię, najlepszy nadzór produkcyjny i co ważne: łatwy montaż! 7 Akademia Häfele 2014

8 Made by Häfele Uznane marki złącz meblowych Olbrzymie doświadczenie i know-how oraz najwyższa jakość produkcji gwarantują koncernowi Häfele pozycję globalnego lidera w produkcji złącz meblowych. Cały czas rozszerzamy naszą ofertę i kreujemy branżę złącz meblowych! Poniżej prezentujemy kilka z naszych najbardziej znanych naszych produktów: Minifix Maxifix Solo Rafix RV 8 Akademia Häfele 2014

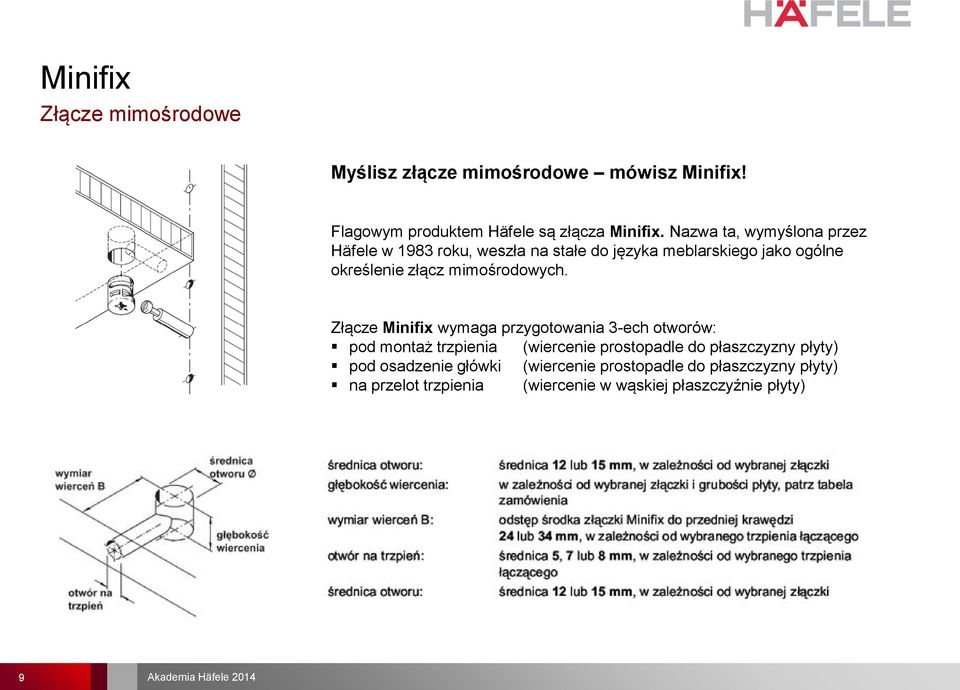

9 Minifix Złącze mimośrodowe Myślisz złącze mimośrodowe mówisz Minifix! Flagowym produktem Häfele są złącza Minifix. Nazwa ta, wymyślona przez Häfele w 1983 roku, weszła na stałe do języka meblarskiego jako ogólne określenie złącz mimośrodowych. Złącze Minifix wymaga przygotowania 3-ech otworów: pod montaż trzpienia (wiercenie prostopadle do płaszczyzny płyty) pod osadzenie główki (wiercenie prostopadle do płaszczyzny płyty) na przelot trzpienia (wiercenie w wąskiej płaszczyźnie płyty) 9 Akademia Häfele 2014

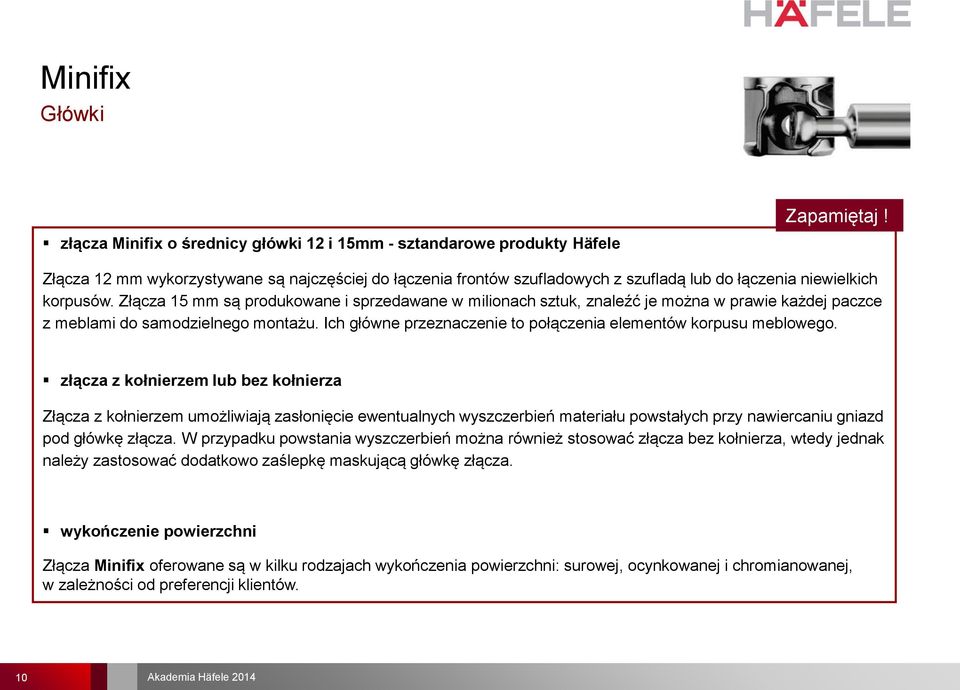

10 Minifix Główki złącza Minifix o średnicy główki 12 i 15mm - sztandarowe produkty Häfele Zapamiętaj! Złącza 12 mm wykorzystywane są najczęściej do łączenia frontów szufladowych z szufladą lub do łączenia niewielkich korpusów. Złącza 15 mm są produkowane i sprzedawane w milionach sztuk, znaleźć je można w prawie każdej paczce z meblami do samodzielnego montażu. Ich główne przeznaczenie to połączenia elementów korpusu meblowego. złącza z kołnierzem lub bez kołnierza Złącza z kołnierzem umożliwiają zasłonięcie ewentualnych wyszczerbień materiału powstałych przy nawiercaniu gniazd pod główkę złącza. W przypadku powstania wyszczerbień można również stosować złącza bez kołnierza, wtedy jednak należy zastosować dodatkowo zaślepkę maskującą główkę złącza. wykończenie powierzchni Złącza Minifix oferowane są w kilku rodzajach wykończenia powierzchni: surowej, ocynkowanej i chromianowanej, w zależności od preferencji klientów. 10 Akademia Häfele 2014

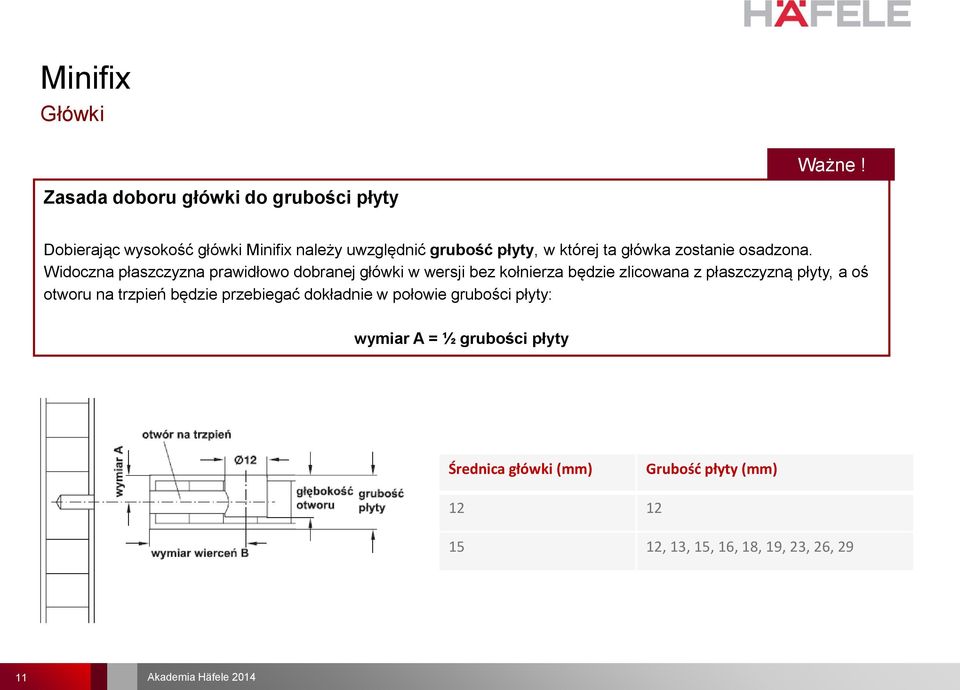

11 Minifix Główki Ważne! Zasada doboru główki do grubości płyty Dobierając wysokość główki Minifix należy uwzględnić grubość płyty, w której ta główka zostanie osadzona. Widoczna płaszczyzna prawidłowo dobranej główki w wersji bez kołnierza będzie zlicowana z płaszczyzną płyty, a oś otworu na trzpień będzie przebiegać dokładnie w połowie grubości płyty: wymiar A = ½ grubości płyty Średnica główki (mm) Grubość płyty (mm) , 13, 15, 16, 18, 19, 23, 26, Akademia Häfele 2014

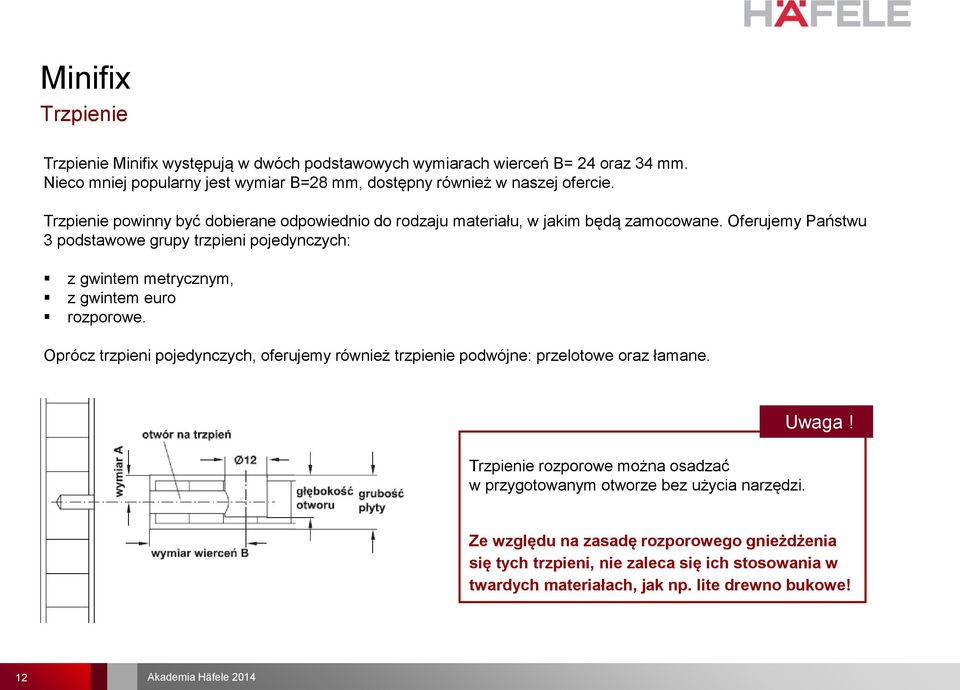

12 Minifix Trzpienie Trzpienie Minifix występują w dwóch podstawowych wymiarach wierceń B= 24 oraz 34 mm. Nieco mniej popularny jest wymiar B=28 mm, dostępny również w naszej ofercie. Trzpienie powinny być dobierane odpowiednio do rodzaju materiału, w jakim będą zamocowane. Oferujemy Państwu 3 podstawowe grupy trzpieni pojedynczych: z gwintem metrycznym, z gwintem euro rozporowe. Oprócz trzpieni pojedynczych, oferujemy również trzpienie podwójne: przelotowe oraz łamane. Trzpienie rozporowe można osadzać w przygotowanym otworze bez użycia narzędzi. Uwaga! Ze względu na zasadę rozporowego gnieżdżenia się tych trzpieni, nie zaleca się ich stosowania w twardych materiałach, jak np. lite drewno bukowe! 12 Akademia Häfele 2014

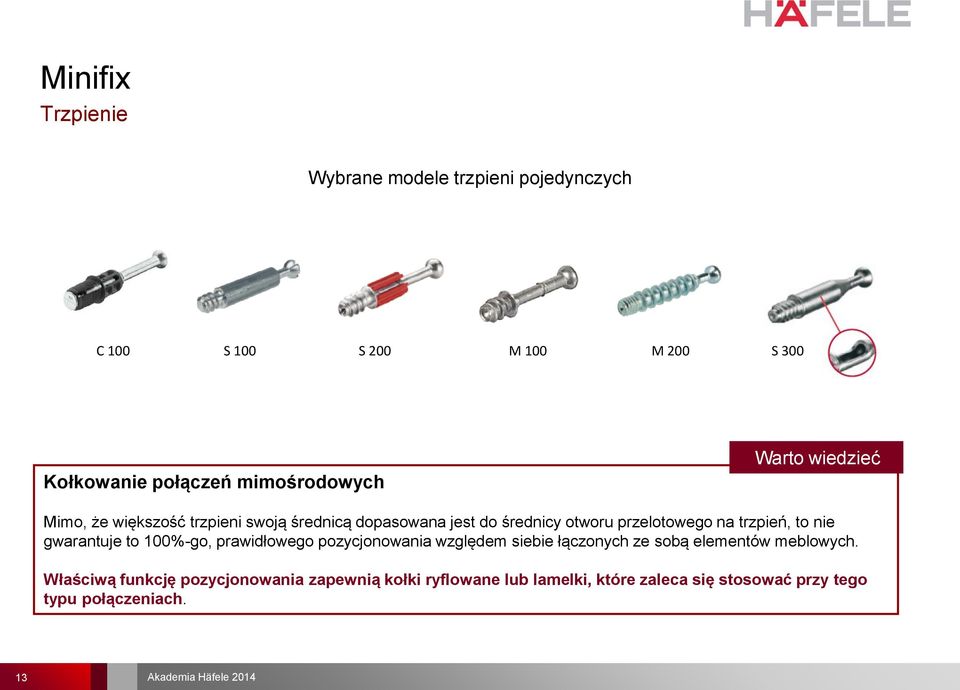

13 Minifix Trzpienie Wybrane modele trzpieni pojedynczych C 100 S 100 S 200 M 100 M 200 S 300 Kołkowanie połączeń mimośrodowych Warto wiedzieć Mimo, że większość trzpieni swoją średnicą dopasowana jest do średnicy otworu przelotowego na trzpień, to nie gwarantuje to 100%-go, prawidłowego pozycjonowania względem siebie łączonych ze sobą elementów meblowych. Właściwą funkcję pozycjonowania zapewnią kołki ryflowane lub lamelki, które zaleca się stosować przy tego typu połączeniach. 13 Akademia Häfele 2014

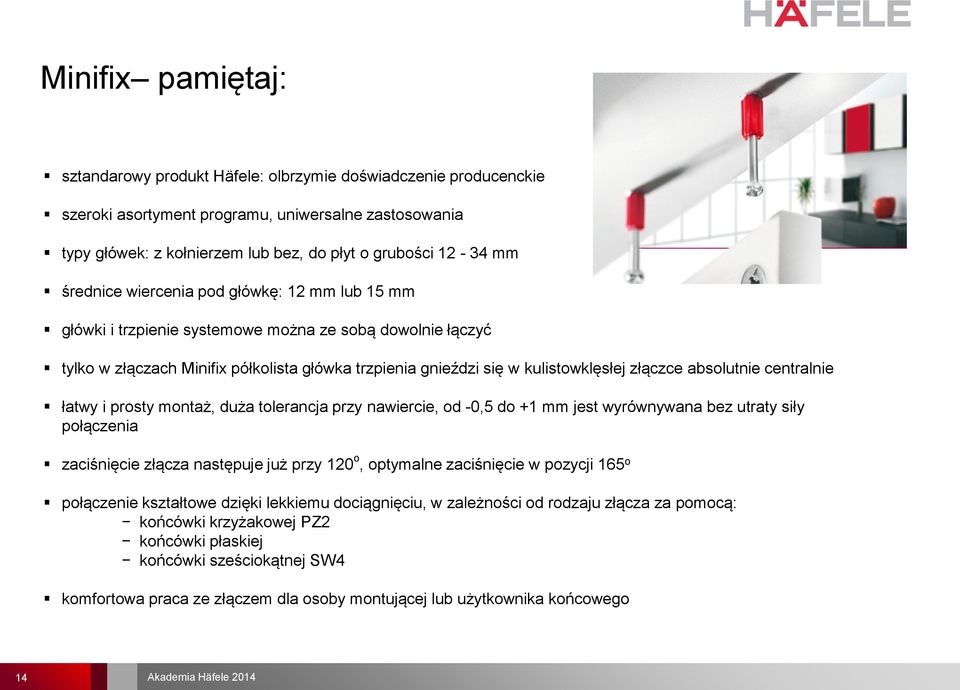

14 Minifix pamiętaj: sztandarowy produkt Häfele: olbrzymie doświadczenie producenckie szeroki asortyment programu, uniwersalne zastosowania typy główek: z kołnierzem lub bez, do płyt o grubości mm średnice wiercenia pod główkę: 12 mm lub 15 mm główki i trzpienie systemowe można ze sobą dowolnie łączyć tylko w złączach Minifix półkolista główka trzpienia gnieździ się w kulistowklęsłej złączce absolutnie centralnie łatwy i prosty montaż, duża tolerancja przy nawiercie, od -0,5 do +1 mm jest wyrównywana bez utraty siły połączenia zaciśnięcie złącza następuje już przy 120 o, optymalne zaciśnięcie w pozycji 165 o połączenie kształtowe dzięki lekkiemu dociągnięciu, w zależności od rodzaju złącza za pomocą: końcówki krzyżakowej PZ2 końcówki płaskiej końcówki sześciokątnej SW4 komfortowa praca ze złączem dla osoby montującej lub użytkownika końcowego 14 Akademia Häfele 2014

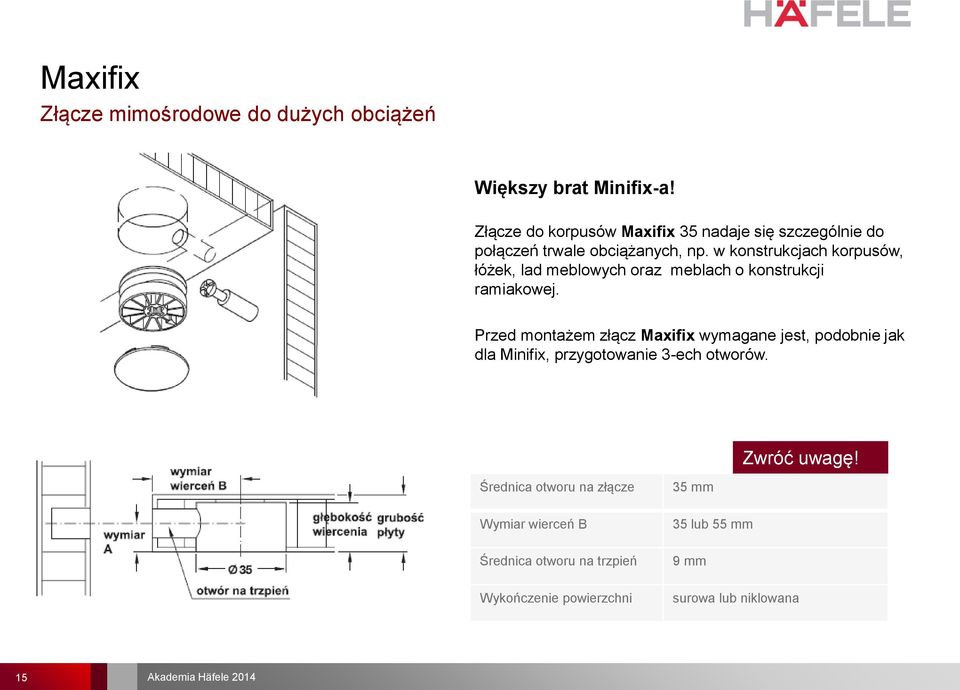

15 Maxifix Złącze mimośrodowe do dużych obciążeń Większy brat Minifix-a! Złącze do korpusów Maxifix 35 nadaje się szczególnie do połączeń trwale obciążanych, np. w konstrukcjach korpusów, łóżek, lad meblowych oraz meblach o konstrukcji ramiakowej. Przed montażem złącz Maxifix wymagane jest, podobnie jak dla Minifix, przygotowanie 3-ech otworów. Zwróć uwagę! Średnica otworu na złącze Wymiar wierceń B Średnica otworu na trzpień Wykończenie powierzchni 35 mm 35 lub 55 mm 9 mm surowa lub niklowana 15 Akademia Häfele 2014

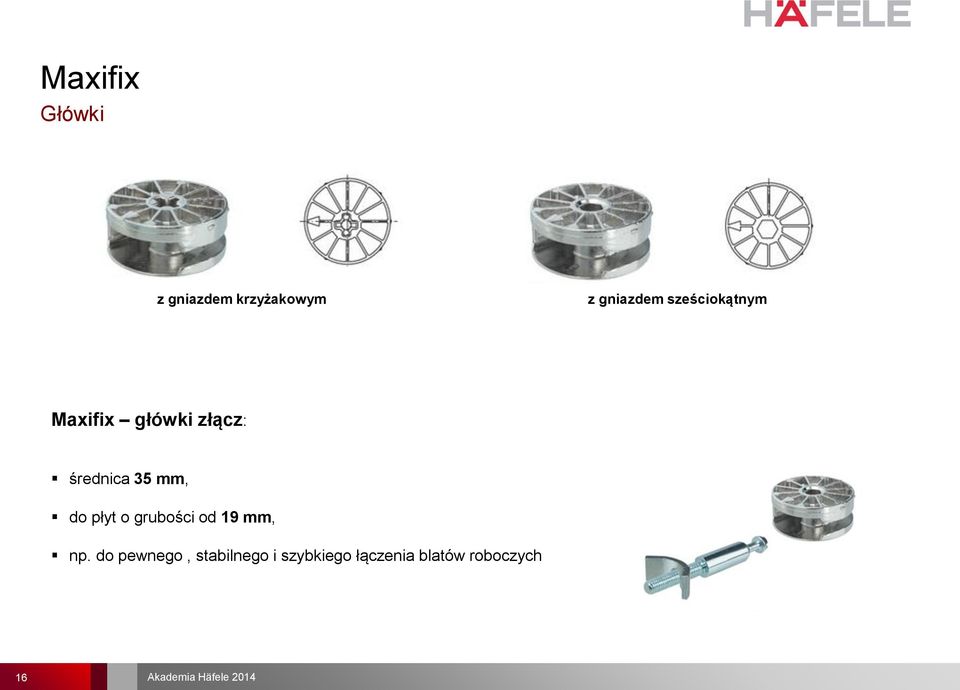

16 Maxifix Główki z gniazdem krzyżakowym z gniazdem sześciokątnym Maxifix główki złącz: średnica 35 mm, do płyt o grubości od 19 mm, np. do pewnego, stabilnego i szybkiego łączenia blatów roboczych 16 Akademia Häfele 2014

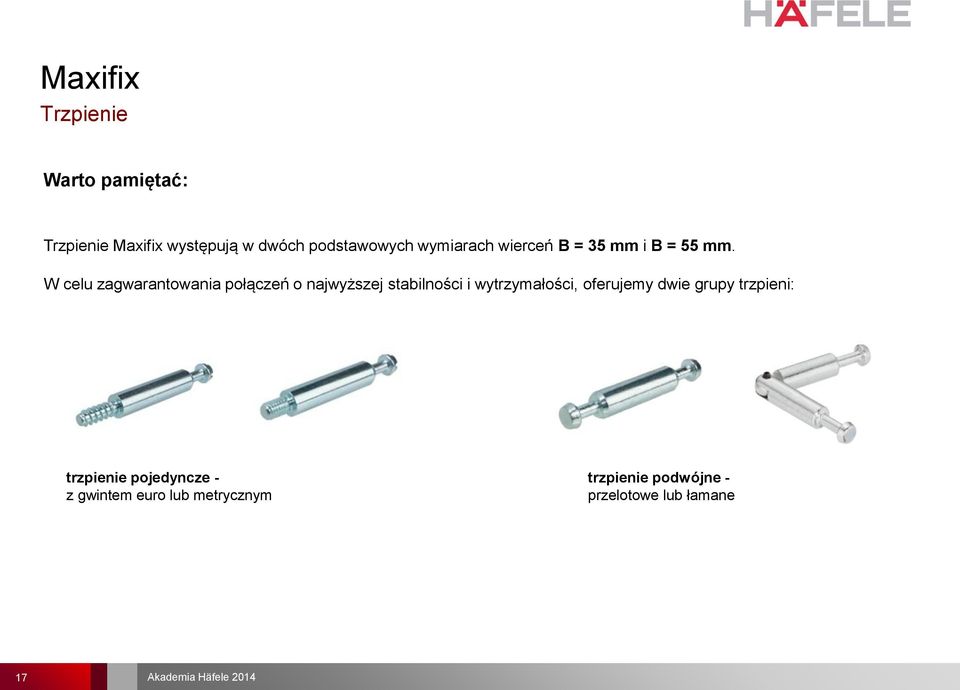

17 Maxifix Trzpienie Warto pamiętać: Trzpienie Maxifix występują w dwóch podstawowych wymiarach wierceń B = 35 mm i B = 55 mm. W celu zagwarantowania połączeń o najwyższej stabilności i wytrzymałości, oferujemy dwie grupy trzpieni: trzpienie pojedyncze - z gwintem euro lub metrycznym trzpienie podwójne - przelotowe lub łamane 17 Akademia Häfele 2014

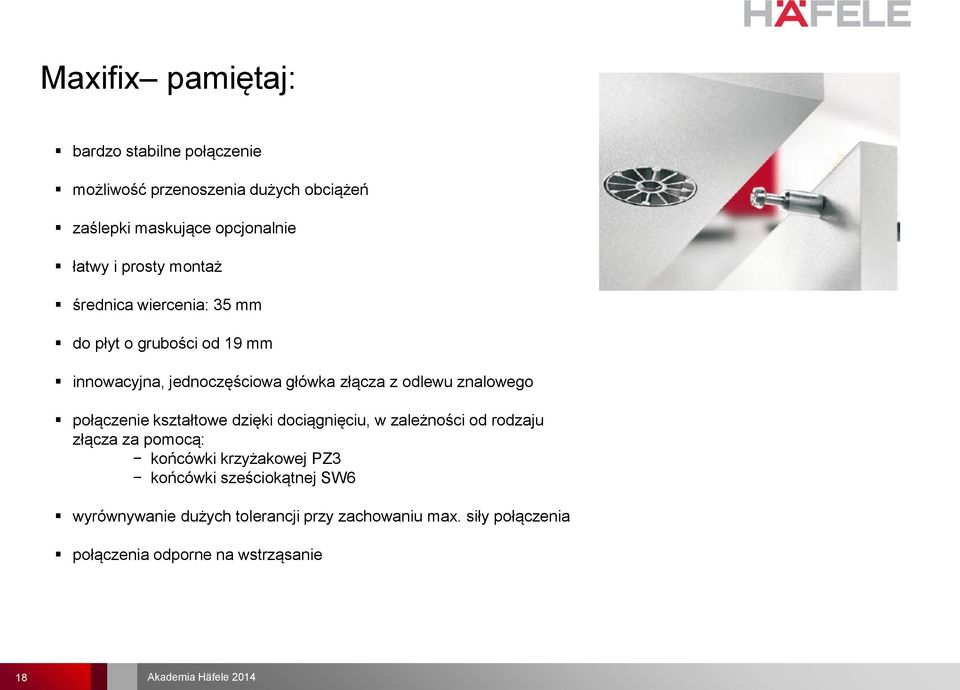

18 Maxifix pamiętaj: bardzo stabilne połączenie możliwość przenoszenia dużych obciążeń zaślepki maskujące opcjonalnie łatwy i prosty montaż średnica wiercenia: 35 mm do płyt o grubości od 19 mm innowacyjna, jednoczęściowa główka złącza z odlewu znalowego połączenie kształtowe dzięki dociągnięciu, w zależności od rodzaju złącza za pomocą: końcówki krzyżakowej PZ3 końcówki sześciokątnej SW6 wyrównywanie dużych tolerancji przy zachowaniu max. siły połączenia połączenia odporne na wstrząsanie 18 Akademia Häfele 2014

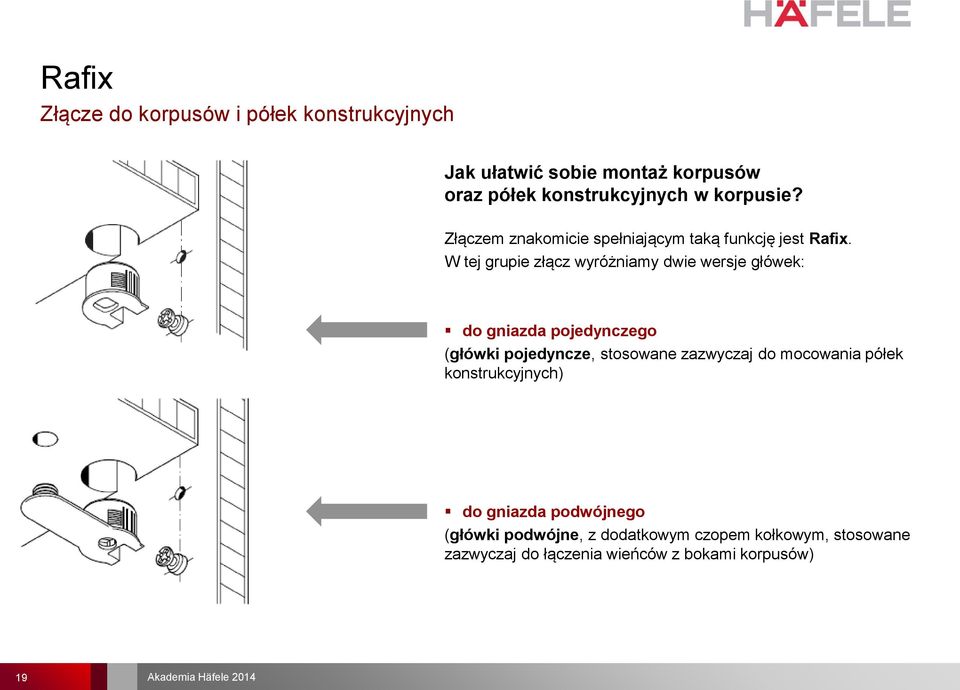

19 Rafix Złącze do korpusów i półek konstrukcyjnych Jak ułatwić sobie montaż korpusów oraz półek konstrukcyjnych w korpusie? Złączem znakomicie spełniającym taką funkcję jest Rafix. W tej grupie złącz wyróżniamy dwie wersje główek: do gniazda pojedynczego (główki pojedyncze, stosowane zazwyczaj do mocowania półek konstrukcyjnych) do gniazda podwójnego (główki podwójne, z dodatkowym czopem kołkowym, stosowane zazwyczaj do łączenia wieńców z bokami korpusów) 19 Akademia Häfele 2014

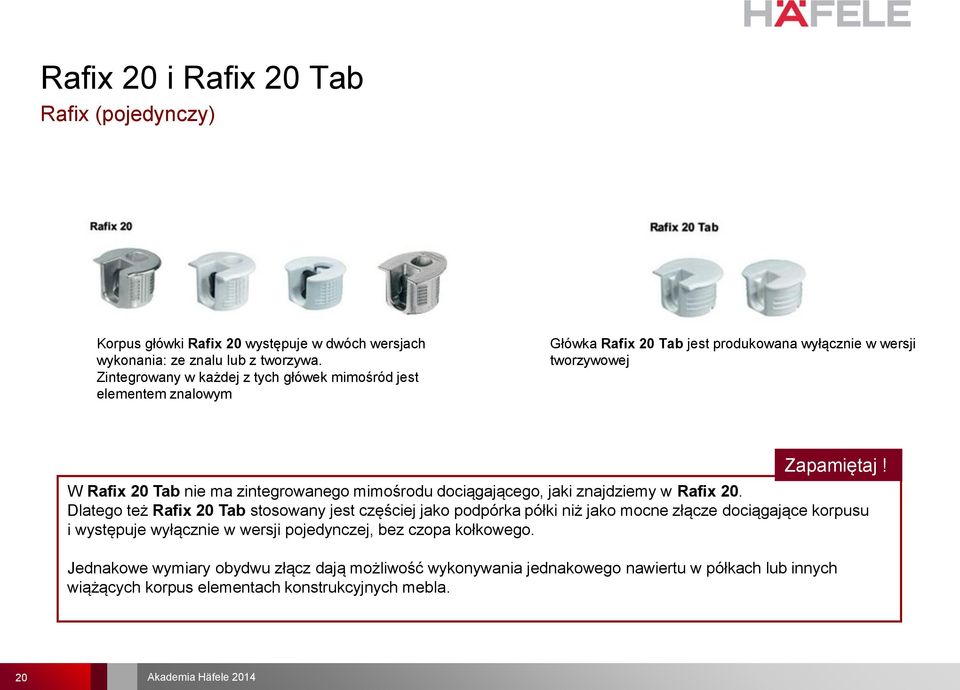

20 Rafix 20 i Rafix 20 Tab Rafix (pojedynczy) Korpus główki Rafix 20 występuje w dwóch wersjach wykonania: ze znalu lub z tworzywa. Zintegrowany w każdej z tych główek mimośród jest elementem znalowym Główka Rafix 20 Tab jest produkowana wyłącznie w wersji tworzywowej Zapamiętaj! W Rafix 20 Tab nie ma zintegrowanego mimośrodu dociągającego, jaki znajdziemy w Rafix 20. Dlatego też Rafix 20 Tab stosowany jest częściej jako podpórka półki niż jako mocne złącze dociągające korpusu i występuje wyłącznie w wersji pojedynczej, bez czopa kołkowego. Jednakowe wymiary obydwu złącz dają możliwość wykonywania jednakowego nawiertu w półkach lub innych wiążących korpus elementach konstrukcyjnych mebla. 20 Akademia Häfele 2014

21 Rafix 20 i Rafix 20 Tab Rafix (pojedynczy) Dla połączenia Rafix pojedynczy wymagane jest przygotowanie 2-óch otworów: pod mocowanie trzpienia oraz pod osadzenie główki. Wszystkie te otwory wykonuje się prostopadle do płaszczyzny płyty. Zwróć uwagę! Średnica otworu na złącze Wymiar osi otworu Grubość płyty Wykończenie powierzchni 20 mm 9,5 mm 16 i 19 mm odlew znalowy w wykończeniu niklowanym lub czarnego ocynku oraz tworzywo sztuczne w kolorze brązowym, czarnym, białym i białym aluminiowym 21 Akademia Häfele 2014

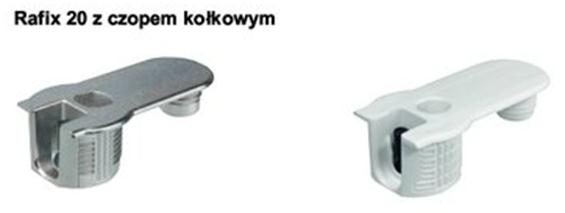

22 Rafix 20 Rafix z czopem (podwójny) Czop kołkowy stosowany w podwójnych złączkach Rafix spełnia dwie podstawowe funkcje: Zapamiętaj! pozycjonującą (perfekcyjne osadzenie złączki, bez obrotu względem krawędzi płyty) wzmacniającą połączenie (jest dodatkowym punktem przeniesienia siły poziomej działającej na złącze, np. siły domykanych drzwi przesuwnych działającej na bok korpusu szafy) Złącza podwójne Rafix 20 występują wyłącznie w wersji ze zintegrowanym mimośrodem dociągającym. 22 Akademia Häfele 2014

23 Rafix 20 Rafix z czopem (podwójny) Dla Rafix-a w wersji z czopem kołkowym wymagane jest przygotowanie 3-ech otworów: pod mocowanie trzpienia, pod osadzenie główki oraz pod osadzenie czopa Wszystkie te otwory wykonuje się prostopadle do płaszczyzny płyty. Zwróć uwagę! Średnica otworu na złącze Wymiar osi otworu główki Wymiar osi otworu czopa Grubość płyty Wykończenie powierzchni 20mm (główka) i 10 mm (czop) 9,5 mm 9, mm 16 i 19 mm odlew znalowy w wykończeniu niklowanym lub czarnego ocynku oraz tworzywo sztuczne w kolorze brązowym, czarnym, białym i białym aluminiowym 23 Akademia Häfele 2014

24 Rafix 20 Złącze do korpusów i półek konstrukcyjnych Zapamiętaj! W korpusach złącz Rafix 20, Rafix 20 z czopem oraz Rafix 30 zamontowany jest mimośród zapewniający doskonałe połączenie poprzez zaciśnięcie się złącza na trzpieniu. Mimośród umożliwia wielokrotne luzowanie i zaciskanie połączenia. Przemyślana konstrukcja złącz Rafix 20 i Rafix 20 z czopem umożliwia dostęp do mimośrodu złącza również od górnej płaszczyzny płyty. Dzięki temu możliwy jest ukryty montaż złączy (np. w wieńcach dolnych), a ich dociągnięcie odbywa się przez 10-cio milimetrowy otwór przelotowy wieńca. (Otwór przelotowy można maskować zaślepką.) Wygodne dociąganie mimośrodu złącz Rafix, przy użyciu wkrętaka trzymanego pod kątem 25 o 24 Akademia Häfele 2014

25 Rafix 20 Wersja z zaczepem i bez zaczepu Rafix bez zaczepu półka lub inny element z zamontowaną złączką Rafix mogą być osadzane na trzpień od góry lub od jego czoła (od boku) Rafix z zaczepem półka lub inny element z zamontowaną złączką Rafix są osadzane na trzpieniu wyłącznie od góry 25 Akademia Häfele 2014

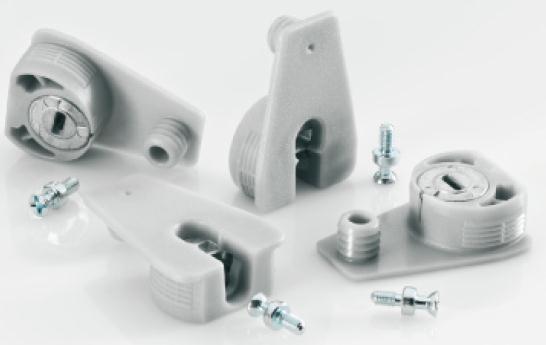

26 Rafix 30 Większy brat Rafix-a 20 Rafix 30 (produkowany wyłącznie w wersji z czopem kołkowym i z tworzywowym korpusem złączki) został zaprojektowany dla przemysłowych producentów mebli, z myślą o zastosowaniu przy połączeniach podlegających dużym obciążeniom. Średnica otworu na złącze Wymiar osi otworu główki Wymiar osi otworu czopa Grubość płyty Wykończenie powierzchni Zwróć uwagę! 30 mm (główka) i 10 mm (czop) 10,5 mm 10, mm od 16 mm tworzywo sztuczne w kolorze białe aluminium 26 Akademia Häfele 2014

27 Rafix TAB 20 S Złącze do półek, z podwójnym zabezpieczeniem zabezpieczenie pionowe: poprzez pionowe zatrzaśnięcie trzpienia w korpusie złącza przeciwdziała niezamierzonemu poderwaniu półki do góry Zabezpieczenie poziome: zabezpiecza poprzez zatrzask poziomy przed przechyleniem się lub wysunięciem półki (np. przy zdejmowaniu ciężkich przedmiotów) 27 Akademia Häfele 2014

28 Rafix TAB 20 S Złącze do półek, z podwójnym zabezpieczeniem Zabezpieczenie tylko z tyłu Zabezpieczenie z tyłu i z przodu 28 Akademia Häfele 2014

29 Rafix pamiętaj: do płyt o grubości od 16 i od 19 mm średnica montażowa: 20 mm dla Rafix 20, Rafix Tab mm dla Rafix 30 wszystkie wiercenia wykonywane są na jednej płaszczyźnie płyty złącza ze znalu lub tworzywa sztucznego, z zaczepem lub bez zaczepu głębokość wiercenia jest uzależniona od grubości płyty oraz zastosowanego złącza do mocowania półek stosuje się złącze Rafix Tab o identycznym nawiercie montażowym oraz designie komfortowe dociąganie złącza dzięki możliwości pracy wkrętakiem pod kątem 25 o dociąganie złącza narzędziem z końcówką PZ2 lub końcówką płaską (dla Rafix 30) osadzane ręcznie lub maszynowo duże wyrównanie tolerancji przy nawiercie 100%-owe dociąganie złącza nawet po wielokrotnym rozłączaniu najwyższe wartości wytrzymałościowe połączeń nawet przy dużych korpusach 29 Akademia Häfele 2014

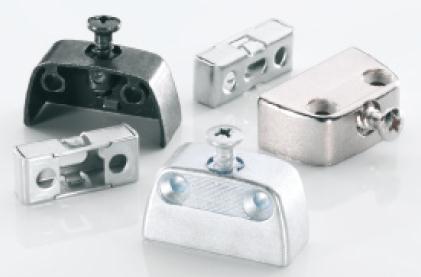

30 RV Stabilne złącze doceniane przez wielu stolarzy Funkcja samozatrzasku Złącze RV jest złączem z funkcją samozatrzasku, tzn. po przyłożeniu dwóch części złącza do siebie następuje wstępne ich zaczepienie, co jest ważne szczególnie przy montażu dużych korpusów przez jedną osobę. 30 Akademia Häfele 2014

31 RV pamiętaj: wysoka stabilność kątowa połączenia najwyższe wartości wytrzymałościowe połączeń nawet przy dużych korpusach znakomicie sprawdza się przy łączeniu materiałów z drewna litego duże wyrównanie tolerancji (+/- 1,5 mm) zaczepienie wstępne złącza przy montażu: część wewnętrzna zaczepia się w części zewnętrznej osadzane ręcznie lub maszynowo prosty montaż części składowe złącza są przykręcane z zamontowaną wstępnie śrubą łączącą dociąganie złącza narzędziem z końcówką PZ2 dostępne pojedynczo lub na wieszaku metalowym 31 Akademia Häfele 2014

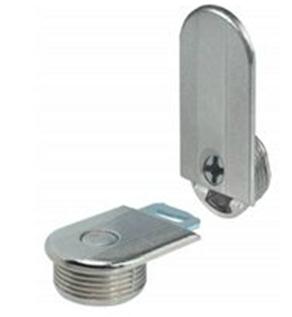

32 Solo Złącze do zadań specjalnych wersja z otworem na wkręt wersja z czopem kołkowym Zapamiętaj! Solo to złącze samozatrzaskowe, o bardzo dużej wytrzymałości, często stosowane do połączeń wymagających przeniesienia dużych obciążeń. Dzięki funkcji samozatrzasku złącze jest zalecane szczególnie przy montażu jednoosobowym. Rozdzielenie wstępnie zatrzaśniętych elementów złącza następuje po nieznacznym odkręceniu elementu dociągającego Solo dzięki swojej solidności znakomicie sprawdza się w korpusach, w których wieńce wpuszczone są pomiędzy boki korpusu. 32 Akademia Häfele 2014

33 Solo pamiętaj: do płyt o grubości od 16 mm średnica montażowa 20 mm dzięki mechanizmowi samozatrzasku znakomicie nadaje się wszędzie tam, gdzie wymagany jest szybki i prosty montaż z wkrętem mocującym lub czopem ustalającym dociąganie złącza narzędziem z końcówką PZ2 możliwe maszynowe osadzanie złącz 33 Akademia Häfele 2014

34 Tofix Zapamiętaj! To popularne złącze do korpusów nadal jest stosowane przez wielu stolarzy. Od pozostałych dwuczęściowych złącz różni się sposobem montażu trzpienia, który jest wkręcany od strony czołowej wąskiej płaszczyzny płyty. To, jak wytrzymałe będzie takie połączenie i jak duża siła potrzebna będzie do wyrwanie trzpienia z płyty, zależy w największym stopniu od jakości (gęstości rdzenia) płyty, w której ten trzpień jest wkręcony. 34 Akademia Häfele 2014

35 Tofix pamiętaj: do płyt o grubości mm średnica montażowa: 25 mm brak elementów wystających ponad płaszczyznę możliwość automatycznego dostarczania złącz do montażu dociąganie złącza narzędziem z końcówką PZ2 główka złącza do wprasowania wkręcany trzpień komfortowe dociąganie złącza dzięki możliwości pracy wkrętakiem pod wygodnym kątem 35 Akademia Häfele 2014

36 Keku Złącza uniwersalne Keku to bardzo uniwersalna grupa złącz tworzywowych, stosowana przede wszystkim do mocowania różnego rodzaju okładzin lub paneli (np. ściennych) na konstrukcjach nośnych ramiakowych. Połączenie paneli z konstrukcją nośną jest tworzone dzięki współgraniu dwóch podstawowych elementów: części ramiakowej złącza części zaczepowej Elementy składowe systemu 36 Akademia Häfele 2014

37 Keku Pozycje montażowe zawieszanie paneli na konstrukcji nośnej 37 Akademia Häfele 2014

38 Keku Pozycje montażowe nasuwanie paneli na konstrukcję nośną Pozycje montażowe pogrubianie okładzin 38 Akademia Häfele 2014

39 Wkręty samowiercące Popularny Turbowkręt Wkręt samowiercący szukasz alternatywy dla konfirmatu? Jest to propozycja na miarę Twoich potrzeb, w pierwszej fazie wkręt wstępnie nawierca w drugiej fazie pogłębia, a w trzeciej łączy elementy. Dlaczego warto stosować nasz wkręt samowiercący? Dzięki specjalnej konstrukcji z wiertłem na szpicu, wkręt nie rozczepia materiału (również blisko krawędzi) Łatwiejsze wkręcanie!!! Zredukowany opór wkręcania, dzięki wydajnemu pokryciu poślizgowemu Główka z frezami dzięki pożebrowanej główce, wkręt idealnie licuje się z powierzchnią materiału Gwarancja bezpieczeństwa - Aprobata techniczna ETA gwarantuje jakość Zastosowanie: Zabudowa wewnętrzna Budowa mebli Budowy z drewna Budowa płotów Fasady drewniane Skręcanie ram balkonowych Budowa tarasów itd. Główka z frezami! Dzięki pożebrowanej główce, wkręt idealnie licuje się z powierzchnią materiału Nie jest wymagane wstępne nawiercanie Dzięki specjalnej konstrukcji z wiertłem na szpicu, wkręt nie rozszczepia materiału (również blisko krawędzi) 39 Akademia Häfele 2014

40 Wkręty samowiercące Dostępne rozmiary 40 Akademia Häfele 2014

41 Złącze quick do blatów Szybko i precyzyjnie złączony blat Szybko i precyzyjnie złączony blat to istotny element każdej kuchni, dlatego Häfele wprowadza do swojej oferty nowe rozwiązanie. Złącze Quick to jeden z najlepszych systemów na rynku do łącznia blatów dzięki swojej uniwersalności dwie długości do wyboru 64 mm i 150 mm, wiercenie Ø35 mm. Dodatkową zaletą jest regulacja przy użyciu klucza imbusowego ręcznie lub przy użyciu wkrętarki akumulatorowej. Zastosowanie: łączenie blatów roboczych 41 Akademia Häfele 2014

42 Clamex P-system Innowacyjna metoda łączenia elementów Dzięki P-System posiadasz większe możliwości konstrukcyjne, które wyróżnią twoje meble pod względem estetycznym, dzięki możliwości łączenia pod kątem od 30 do180. System ma możliwość wielokrotnego otwierania i zamykania połączeń przez obrotowy rygiel. Zastosowanie: Zabudowa wnętrz Szafy Ościeżnice drzwiowe 45 Stoły Łóżka Zabudowa kuchni Lady Ścianki działowe 42 Akademia Häfele 2014

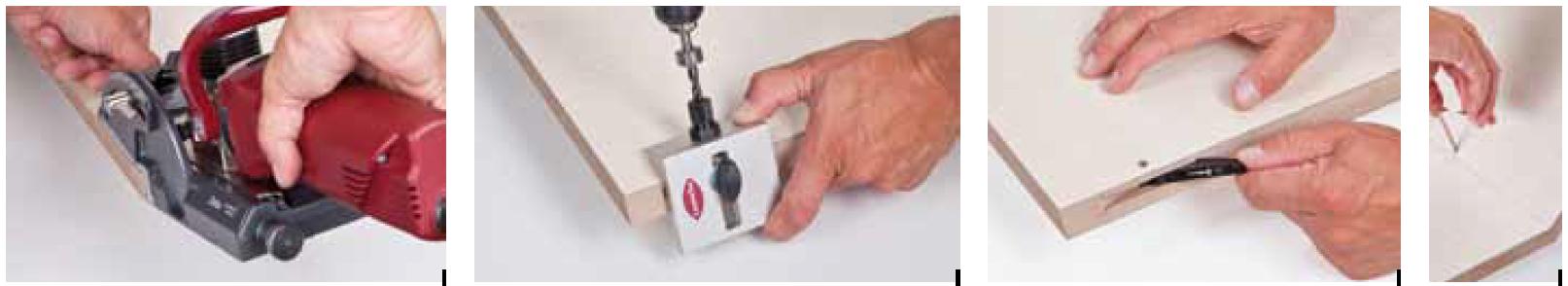

43 Clamex P-System Jak pracować na systemie P-System Tylko cztery kroki należy wykonać, aby wykonać połącznie, nie zajmie to więcej niż 2 minuty Za pomocą frezarki Zeta P2 wykonujemy frez zagłębienie pod złącze Otwory robocze wiercimy za pomocą szablonu, pod kątem od 30 do 180 które służą do otwierania i zamykania połączenia Wsuwamy złączkę Clamex P do gniazda profilowanego, bez użycia narzędzi Zamykamy połączenie za pomocą klucza imbusowego Szybki montażzłączka jest wsuwana Możliwość sztaplowaniabrak wystających złączek Stabilne Płytkie frezowanie Wytrzymałe na skręcanie Tolerancja przesuwu 43 Akademia Häfele 2014

44 Połączenia na lamele zwane Lamello Wyjątkowo skuteczny, prosty i precyzyjny system łączenia Czy wiesz że? Za pomocą lamelek możemy łączyć elementy drewniane jaki i elementy drewnopochodne (MDF, płyta wiórowa, sklejka) Lamelka jest niewidoczna w porównaniu z połączeniem na obce pióro Lamelki wykonane są z prasowanego drewna bukowego Wytłoczenia na lamelce wzmacniają ją oraz zwiększają powierzchnie klejenia Lamelki należy przechowywać w suchym miejscu, ponieważ buk chłonie wilgoć z otoczenia co może być przyczyną zmiany wymiarów lamelki Najbardziej popularnymi rozmiarami są: - 20: mm dla materiału o grubości od 8mm 12mm - 10: mm dla materiału o grubości od 13mm 18mm - 0: mm dla materiału o grubości od 19mm 25mm 44 Akademia Häfele 2014

45 Połączenia na lamele zwane Lamello Zalety i właściwości Szybko: - krótki czas frezowania dla każdego połączenia - jednakowa głębokość w obydwu elementach Łatwo: - tolerancja boczna podczas pozycjonowania Precyzyjnie: - zawsze precyzyjne wykonanie rowków - wysoka precyzja przy dużym tempie pracy - czyste gniazda bez stosowania odciągu Elastycznie: - możliwość łączenia pod dowolnym kątem - minimalne osłabienie materiału Korzystne cenowo: - niskie koszty użytkowania 45 Akademia Häfele 2014

46 Połączenia na lamele zwane Lamello Wykonanie połączenia Jak to działa? Wykonanie połączenia zaczynamy od zaznaczenia miejsc frezowania pod lamelki, a następnie za pomocą lamelownicy wykonujemy rowki frezem o średnicy 100mm (lamelki powinno się rozmieszczać nie mniej niż 50mm od krawędzi elementu, a odległości pomiędzy lamelkami powinna wynosić minimalnie 150mm i nie więcej niż 250mm). Następnie nakładamy klej w miejsce frezowania, można wykonać to ręcznie jednak najlepszym rozwiązaniem jest użycie specjalnego aplikatora. Osadzamy lamele w kanale i ściskamy bryłę w celu prawidłowego połączenia. W przypadku materiału powyżej 22mm grubości zaleca się podwójne lamelowanie. Frezujemy rowki Nakładamy klej Wkładamy lamelki Ściskamy bryłę 46 Akademia Häfele 2014

47 Złącza do łóżek Do podłoża belki środkowej i wsparcia podłoża listwowego z regulacją wysokości 47 Akademia Häfele 2014

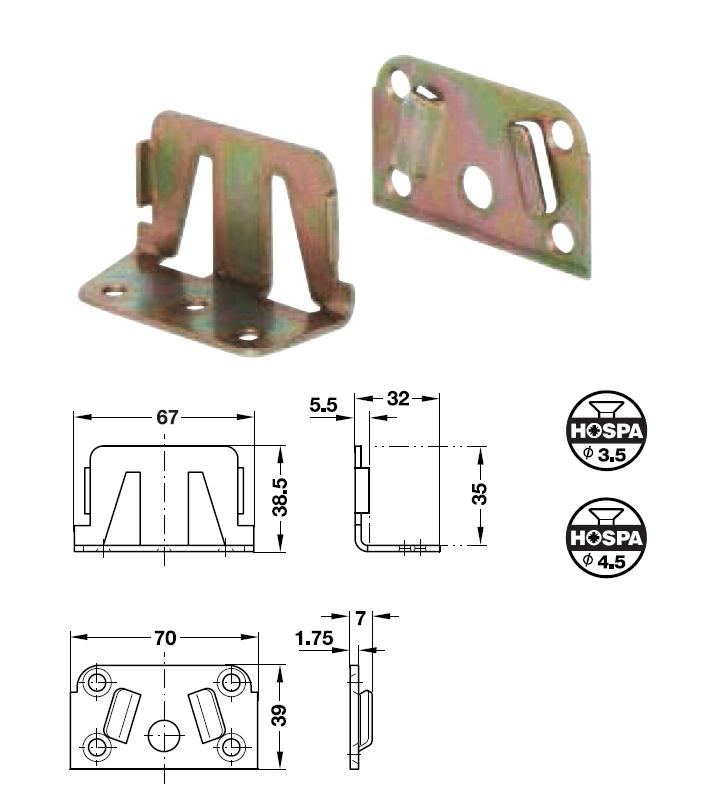

48 Złącza do łóżek Najczęściej wykorzystywane złącza do łóżek Do łóżek konstruowanych z belką środkową z możliwością odczepienia Złącze do cokołów łóżek do łóżek pojedynczych i podwójnych 48 Akademia Häfele 2014

49 Złącza do łóżek Najczęściej wykorzystywane złącza do łóżek Okucie do łóżka z odgiętą częścią hakową Okucie do łóżka z odgiętą częścią hakową i zamykającą 49 Akademia Häfele 2014

50 Podpórki półek Przegląd programu Do półek drewnianych i metalowych Do półek szklanych Do półek wolnowiszących Zaciskowe 50 Akademia Häfele 2014

51 Złącza konstrukcyjne Häfele w skrócie Minifix 15 Rafix 20 HC Rafix 20 Rafix 30 Rafix 20 Tab Maxifix Tab 20 HC RV Solo Tofix Zastosowanie Szafy sypialniane Regały i meble regałowe Meble garderobiane Małe meble Meble w paczkach Łóżka Klasa obciążenia Wytrzymałość naroża Odporność na wyrwanie Grubość płyty od mm mm 16 mm 16 mm 16 mm mm od 16 mm mm 19 mm 19 mm mm mm mm Obróbka Otwory na powierzchni Otwory czołowe Otwór na krawędzi Obróbka maszynowa Montaż złącza bez użycia narzędzi Montaż trzpienia bez użycia narzędzi właściwości Machanizm zatrzaskowy Zlicowany z powierzchnią Połączenie uciosowe Połączenie do dużych obciążeń Dostępne trzpienie łączące podwójne Dostępne zaślepki Montaż w Przegroda środkowa pionowa Ściana boczna Półka Elementy szuflady Do ściany tylnej Materiał Odlew z cynkalu: złączka / część nośna Tworzywo sztuczne: złączka / puszka 51 Akademia Häfele 2014

52 Jakie kompetencje ma Häfele w zakresie produkcji złącz meblowych? Wejdź na: Treść zawarta w niniejszym materiale została przygotowana na potrzeby programu szkoleń Akademia Häfele 2014, prowadzonego dla wybranej grupy Klientów przez Häfele Polska Sp. z o.o. i stanowi jedynie podstawę merytoryczną do wielu technicznych zagadnień dotyczących oferty Häfele. Pełną ofertę złącz meblowych oraz inne informacje dotyczące poszczególnych produktów znajdą Państwo w katalogach okuć meblowych Häfele (wersje książkowe lub on-line na stronie lub u Doradców Technicznych Häfele. 52 Akademia Häfele 2014
