INSTRUKCJA OBSŁUGI I UŻYTKOWANIA SZAF: SzS, MS1/B, MS2/B, MSC, MS1/A

Transkrypt

1 Nidzica, ul. Olsztyńska 24 Uwaga! Aby zapewnić prawidłową obsługę wyrobu zapoznaj się dokładnie z niniejszą instrukcją i zachowaj ją na przyszłość. INSTRUKCJA OBSŁUGI I UŻYTKOWANIA SZAF: SzS, MS1/B, MS2/B, MSC, MS1/A rys.1 Szafa stalowa SzS, MS1/B rys.3 Szafa stalowa MS2/B rys.2 Szafa metalowa MSC, MS1/A Szafa stalowa SzS, MS1/B Szafa stalowa MS2/B Szafa metalowa MSC, MS1/A 1. Przeznaczenie. W zależności od typu szafy służą one odpowiednio do przechowywania dokumentów nie jawnych o różnym stopniu utajnienia oraz ważnych i cennych przedmiotów. Szafy posiadają Certyfikat Instytutu Mechaniki Precyzyjnej w Warszawie (Certyfikat nie dotyczy MSC) oraz Certyfikat Departamentu Bezpieczeństwa Teleinformatycznego ABW (Certyfikat ABW nie dotyczy MSC, MS1/A). Użytkowanie wyrobów powinno odbywać się w pomieszczeniach zabezpieczonych przed działaniem czynników atmosferycznych z dala od substancji działających korodująco na metale. Wilgotność względna w pomieszczeniu do 75%. Urządzenie może pracować w pomieszczeniach, w których temperatura mieści się w granicach od +5 C do +40 C Standardowe wyposażenie (zależnie od wymagań klienta): -zamki: -zamek kluczowy (wg. wymagań klasy) - zamek szyfrowy (wg. wymagań klasy) -półki, -zaczepy do półek (cztery szt. na półkę) -2 klucze do każdego z zamontowanych zamków kluczowych -instrukcję obsługi zamontowanych zamków szyfrowych, -instrukcję obsługi i użytkowania wyrobu z kartą gwarancyjną, -kluczyk do zmiany szyfru zamontowanych zamków szyfrowych mechanicznych 2.2. Jako opcję przy zamówieniu można szafy wyposażyć w: - skrytki indywidualnie zamykane - kotwy 2. Wyposażenie 2.1. Standardowe wyposażenie (zależnie od wymagań klienta): -zamki: -zamek kluczowy (wg. wymagań klasy) - zamek szyfrowy (wg. wymagań klasy) -półki, -zaczepy do półek (cztery szt. na półkę) -2 klucze do każdego z zamontowanych zamków kluczowych -instrukcję obsługi zamontowanych zamków szyfrowych, -instrukcję obsługi i użytkowania wyrobu z kartą gwarancyjną, -kluczyk do zmiany szyfru zamontowanych zamków szyfrowych mechanicznych 2.2. Jako opcję przy zamówieniu można szafy wyposażyć w: - skrytki indywidualnie zamykane - kotwy 3. Montaż szafy do podłoża. (Kotwy niedołączane w standardzie) 2.1. Standardowe wyposażenie (zależnie od wymagań klienta): -zamek szyfrowy (wg. wymagań klasy) -zamek kluczowy(wg. wymagań klasy) -półki, -zaczepy do półek (cztery szt. na półkę) -2 klucze do każdego z zamontowanych zamków kluczowych -instrukcję obsługi zamontowanych zamków szyfrowych, -instrukcję obsługi i użytkowania wyrobu z kartą gwarancyjną, -kluczyk do zmiany szyfru zamontowanych zamków szyfrowych mechanicznych 2.2. Jako opcję przy zamówieniu można szafy wyposażyć w: - skrytki indywidualnie zamykane - kotwy Strona 1 z 5

2 Szafy powinny być montowane do podłoża dwiema kotwami stalowymi rozporowymi (rys. Nr 3). Kotwy powinny wytrzymywać siłę 50kN Należy ustawić szafę w miejscu przeznaczenia Nawiercić otwory w podłożu przez otwory w wyrobie na głębokość odpowiadającą długości kotew Włożyć kotwy i dokręcić nakrętki Śruby kotew po dokręceniu nakrętek powinny wystawać ponad nakrętkę od 2 do 5 mm, w przeciwnym przypadku należy poluzować nakrętki, a następnie wkrętakiem wkręcić śrubę na odpowiednią głębokość. Po ustawieniu śruby dokręcić nakrętki (patrz rysunek 3). MS1/A Patrz Montaż szafy do podłoża (punkt 3). MSC Nie występuje rys.3 Mocowanie szaf do podłoża Obsługa i eksploatacja 4. Otwieranie Strona 2 z 5

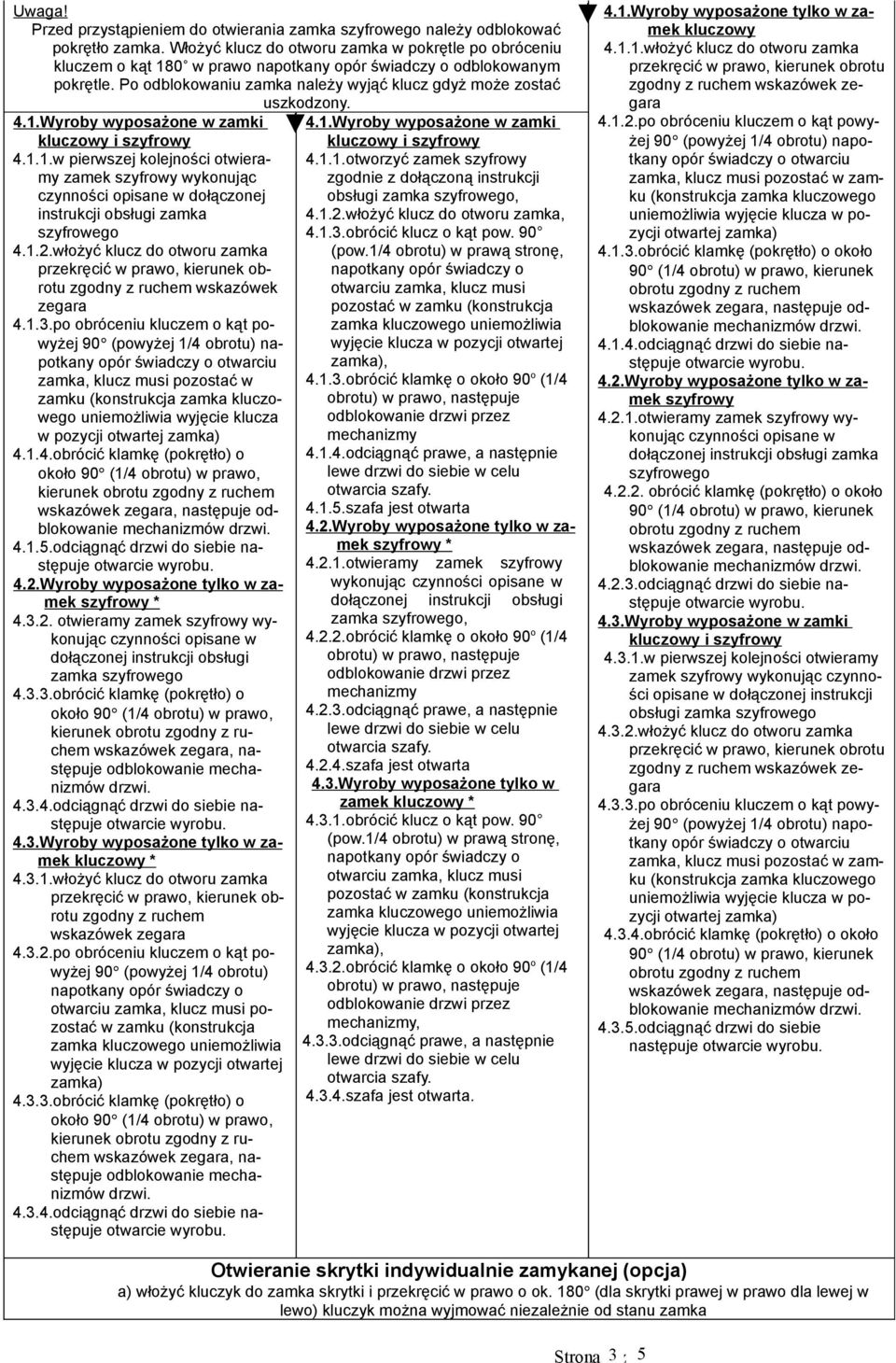

3 Uwaga! Przed przystąpieniem do otwierania zamka szyfrowego należy odblokować pokrętło zamka. Włożyć klucz do otworu zamka w pokrętle po obróceniu kluczem o kąt 180 w prawo odblokowanym pokrętle. Po odblokowaniu zamka należy wyjąć klucz gdyż może zostać uszkodzony. 4.1.Wyroby wyposażone w zamki w pierwszej kolejności otwieramy zamek szyfrowy wykonując dołączonej instrukcji obsługi zamka szyfrowego włożyć klucz do otworu zamka zgodny z ruchem wskazówek zegara po obróceniu kluczem o kąt powyżej 90 (powyżej 1/4 obrotu) napotkany opór świadczy o otwarciu zamka, klucz musi pozostać w zamku (konstrukcja zamka kluczowego uniemożliwia wyjęcie klucza w pozycji otwartej zamka) obrócić klamkę (pokrętło) o około 90 (1/4 obrotu) w prawo, kierunek obrotu zgodny z ruchem mechanizmów odciągnąć do siebie następuje 4.2.Wyroby wyposażone tylko w zamek szyfrowy * otwieramy zamek szyfrowy wykonując zamka szyfrowego obrócić klamkę (pokrętło) o około 90 (1/4 obrotu) w prawo, kierunek obrotu zgodny z ruchem wskazówek zegara, następuje odblokowanie mechanizmów odciągnąć do siebie następuje 4.3.Wyroby wyposażone tylko w zamek kluczowy * włożyć klucz do otworu zamka zgodny z ruchem wskazówek zegara po obróceniu kluczem o kąt powyżej 90 (powyżej 1/4 obrotu) otwarciu zamka, klucz musi pozostać w zamku (konstrukcja zamka kluczowego uniemożliwia wyjęcie klucza w pozycji otwartej zamka) obrócić klamkę (pokrętło) o około 90 (1/4 obrotu) w prawo, kierunek obrotu zgodny z ruchem wskazówek zegara, następuje odblokowanie mechanizmów odciągnąć do siebie następuje 4.1.Wyroby wyposażone w zamki otworzyć zamek szyfrowy zgodnie z dołączoną instrukcji obsługi zamka szyfrowego, włożyć klucz do otworu zamka, obrócić klucz o kąt pow. 90 (pow.1/4 obrotu) w prawą stronę, otwarciu zamka, klucz musi pozostać w zamku (konstrukcja zamka kluczowego uniemożliwia wyjęcie klucza w pozycji otwartej zamka), obrócić klamkę o około 90 o (1/4 obrotu) w prawo, następuje odblokowanie przez mechanizmy odciągnąć prawe, a następnie lewe do siebie w celu otwarcia szafy szafa jest otwarta 4.2.Wyroby wyposażone tylko w zamek szyfrowy * otwieramy zamek szyfrowy zamka szyfrowego, obrócić klamkę o około 90 o (1/4 obrotu) w prawo, następuje odblokowanie przez mechanizmy odciągnąć prawe, a następnie lewe do siebie w celu otwarcia szafy szafa jest otwarta 4.3.Wyroby wyposażone tylko w zamek kluczowy * obrócić klucz o kąt pow. 90 (pow.1/4 obrotu) w prawą stronę, otwarciu zamka, klucz musi pozostać w zamku (konstrukcja zamka kluczowego uniemożliwia wyjęcie klucza w pozycji otwartej zamka), obrócić klamkę o około 90 o (1/4 obrotu) w prawo, następuje odblokowanie przez mechanizmy, odciągnąć prawe, a następnie lewe do siebie w celu otwarcia szafy szafa jest otwarta. 4.1.Wyroby wyposażone tylko w zamek kluczowy włożyć klucz do otworu zamka zgodny z ruchem wskazówek zegara po obróceniu kluczem o kąt powyżej 90 (powyżej 1/4 obrotu) napotkany opór świadczy o otwarciu zamka, klucz musi pozostać w zamku (konstrukcja zamka kluczowego uniemożliwia wyjęcie klucza w pozycji otwartej zamka) obrócić klamkę (pokrętło) o około 90 (1/4 obrotu) w prawo, kierunek obrotu zgodny z ruchem mechanizmów odciągnąć do siebie następuje 4.2.Wyroby wyposażone tylko w zamek szyfrowy otwieramy zamek szyfrowy wykonując zamka szyfrowego obrócić klamkę (pokrętło) o około 90 (1/4 obrotu) w prawo, kierunek obrotu zgodny z ruchem mechanizmów odciągnąć do siebie następuje 4.3.Wyroby wyposażone w zamki w pierwszej kolejności otwieramy zamek szyfrowy wykonując czynności opisane w dołączonej instrukcji obsługi zamka szyfrowego włożyć klucz do otworu zamka zgodny z ruchem wskazówek zegara po obróceniu kluczem o kąt powyżej 90 (powyżej 1/4 obrotu) napotkany opór świadczy o otwarciu zamka, klucz musi pozostać w zamku (konstrukcja zamka kluczowego uniemożliwia wyjęcie klucza w pozycji otwartej zamka) obrócić klamkę (pokrętło) o około 90 (1/4 obrotu) w prawo, kierunek obrotu zgodny z ruchem mechanizmów odciągnąć do siebie następuje Otwieranie skrytki indywidualnie zamykanej (opcja) a) włożyć kluczyk do zamka skrytki i przekręcić w prawo o ok. 180 (dla skrytki prawej w prawo dla lewej w lewo) kluczyk można wyjmować niezależnie od stanu zamka Strona 3 z 5

4 b) odciągnąć czki do siebie następuje otwarcie skrytki c) należy bezwzględnie pamiętać o wyjęciu kluczyka z zamka skrytki przed zamknięciem szafy (pozostawienie klucza w zamku grozi jego złamaniem i zablokowaniem skrytki) 5 Zamykanie 5.1.Wyroby wyposażone w zamki chwycić za klamkę (pokrętło) schowane) dociskając je do szafy obrócić klamkę (pokrętło) w lewą stronę do oporu, kierunek obrotu przeciwny do ruchu wskazówek zegara, następuje zaryglowanie obrócić kluczem o kąt powyżej 90 (powyżej1/4 obrotu) w lewo zamknięciu zamka,, klucz należy wyjąć zamykamy zamek szyfrowy zamka szyfrowego, następuje zamknięcie wyrobu. 5.2.Wyroby wyposażone tylko w zamek szyfrowy * chwycić za klamkę (pokrętło) zamykamy zamek szyfrowy zamka szyfrowego, następuje zamknięcie wyrobu 5.3.Wyroby wyposażone tylko w zamek kluczowy * chwycić za klamkę (pokrętło) obrócić kluczem o kąt powyżej 90 (powyżej1/4 obrotu) w lewo zamknięciu zamka, klucz należy wyjąć, następuje zamknięcie wyrobu. 5.1.Wyroby wyposażone w zamki należy zamknąć lewe dociskając do korpusu szafy, a następnie prawe (rygle muszą być schowane), chwycić za klamkę i obrócić do oporu w lewą stronę (około 90 o - 1/4 obrotu), następuje zaryglowanie, zamykamy zamek szyfrowy zamka szyfrowego, następuje zamknięcie wyrobu obrócić klucz o kąt pow.90 (1/4 obrotu) w lewą stronę, napotkany opór świadczy o zamknięciu zamka, klucz należy wyjąć szafa jest zamknięta. 5.2.Wyroby wyposażone tylko w zamek szyfrowy * należy zamknąć lewe dociskając do korpusu szafy, a następnie prawe (rygle muszą być schowane), chwycić za klamkę i obrócić do oporu w lewą stronę (około 90 o - 1/4 obrotu), następuje zaryglowanie, zamykamy zamek szyfrowy zamka szyfrowego, następuje zamknięcie wyrobu szafa jest zamknięta 5.3.Wyroby wyposażone tylko w zamek kluczowy * należy zamknąć lewe dociskając do korpusu szafy, a następnie prawe (rygle muszą być schowane), chwycić za klamkę i obrócić do oporu w lewą stronę (około 90 o - 1/4 obrotu), następuje zaryglowanie, obrócić klucz o kąt pow.90 (1/4 obrotu) w lewą stronę, napotkany opór świadczy o zamknięciu zamka, klucz należy wyjąć szafa jest zamknięta. Blokowanie pokrętła w pozycji zamkniętych. Zamknąć zgodnie z pkt5. Ustawić pokrętło zamka szyfrowego w ten sposób, aby pod znakiem A znajdowała się cyfra 50. W takim układzie zablokować pokrętło przekręcając kluczyk w lewą stronę180. Kluczyk należy wyjąć z pokrętła. *) Wyroby bezklasowe (niezgodne z wymaganiami klasy odnośnie zamków). 6. Uwagi do prawidłowej eksploatacji 5.1.Wyroby wyposażone w zamki chwycić za klamkę (pokrętło) zamknąć (rygle muszą być obrócić kluczem o kąt powyżej 90 (powyżej1/4 obrotu) w lewo napotkany opór świadczy o zamknięciu zamka,, klucz należy wyjąć zamykamy zamek szyfrowy wykonując zamka szyfrowego, następuje zamknięcie wyrobu. 5.2.Wyroby wyposażone tylko w zamek szyfrowy chwycić za klamkę (pokrętło) zamykamy zamek szyfrowy wykonując zamka szyfrowego, następuje zamknięcie wyrobu 5.3.Wyroby wyposażone tylko w zamek kluczowy chwycić za klamkę (pokrętło) obrócić kluczem o kąt powyżej 90 (powyżej1/4 obrotu) w lewo zamknięciu zamka, klucz należy wyjąć, następuje zamknięcie wyrobu. Nie występuje - zamykając lub otwierając wyrób należy zwracać uwagę na ruchome elementy np.: szufladę,. Niewłaściwie eksploatowane mogą doprowadzić do uszkodzenia ciała np.: palców, jeśli zostaną między ami a korpusem, - należy zwracać uwagę na położenie rygli podczas zamykania, rygle bezwzględnie muszą być schowane w przeciwnym przypadku możemy trwale uszkodzić mechanizmy, - w wyrobach wyposażonych w skarbczyki zaleca się przed ich zamknięciem wyjąć kluczyk ze skrytki, - zamontowanych zamków i mechanizmów nie wolno przerabiać pod groźbą utraty gwarancji, Strona 4 z 5

5 - montować zamki i mechanizmy w okresie gwarancji może autoryzowany serwis lub użytkownik posiadający pisemne zezwolenie serwisu, - w razie konieczności zmiany kluczy zaleca się wymianę całego zamka, - maksymalne obciążenie półek - 50 kg, - należy zwrócić uwagę na posadowienie szafy w taki sposób, aby nie uderzały bezpośrednio o przeszkody, - mechanizmy ryglujące oraz zamki powinny pracować płynnie i bez zacięć, gdy zaistnieje jakiekolwiek zastrzeżenie, co do pracy wymienionych podzespołów należy ten fakt zgłosić do serwisu KONSMETAL, - gdy zaistnieją jakiekolwiek zastrzeżenia co do dostarczonego wyrobu należy zgłaszać je do serwisu KONSMETALU, - nie zaleca się dokonywania przeróbek bez wiedzy producenta nawet po zakończeniu okresu gwarancji 7. Konserwacja 7.1. Drzwi a) zaleca się przesmarowanie zawias, w miarę potrzeb, nie rzadziej jednak jak raz na 3 lata smarem do łożysk ślizgowych, b) wszystkie łączenia i pary cierne mechanizmów smarować bezkwasową wazeliną techniczną raz na trzy lata Korpus Zasadniczo korpusy szaf nie wymagają szczególnych zabiegów konserwacyjnych. Podstawową czynnością konserwacyjną jest czyszczenie obudowy korpusu. Do tego celu należy posłużyć się miękką szmatką zwilżoną łagodnym detergentem a następnie przetrzeć oczyszczoną powierzchnię na sucho. 8. Parametry techniczne 8.1. Budowa szaf. - w szafach wodzone na zawiasach wewnętrznych, -ryglowanie odbywa się ryglami poziomymi i pionowym na dole i górze, -rygle przesuwane są pokrętłem lub klamką -szafy malowane są trwałymi powłokami z lakierów proszkowych. KARTA GWARANCYJNA Nazwa wyrobu*... Nr fabryczny*... Data sprzedaży. Pieczęć i podpis sprzedającego... *dane muszą być zgodne z tabliczką znamionową wyrobów. WARUNKI GWARANCJI 1. KONSMETAL zwany dalej Gwarantem zapewnia dobrą jakość i sprawne działanie wyrobu przy użytkowaniu zgodnie z instrukcją obsługi. 2. Gwarant udziela gwarancji na wyrób w okresie 24 miesięcy od dnia zakupu, nie dłużej jednak niż 30 miesięcy od daty produkcji. 3. Ujawnione wady i uszkodzenia powstałe w okresie gwarancji Nabywca zgłasza za pośrednictwem placówki sprzedającej lub bezpośrednio u Gwaranta. 4. Wady i uszkodzenia wymienione w punkcie 3 będą usuwane bezpłatnie w okresie gwarancji w terminie 21 dni od dokonania oględzin u Nabywcy wadliwego wyrobu przez przedstawiciela Gwaranta. Termin nie może przekraczać 30 dni od dnia zgłoszenia reklamacji Serwisantowi i 35 dni od dnia zgłoszenia placówce sprzedającej 5. Wyrób o wadze do 10 kg, nie zainstalowany na stałe w miejscu użytkowania, Nabywca dostarcza do naprawy wraz z kartą gwarancyjną. 6. Naprawy gwarancyjne wyrobów o wadze powyżej 10 kg lub zainstalowane na stałe będą wykonywane w miejscu użytkowania. W wypadku, gdy okaże się, że naprawa musi być wykonana w warsztacie producenta, Gwarant odbierze wyrób i dostarczy po naprawie własnym transportem. 7. Nabywcy przysługuje prawo żądania wymiany wyrobu na nowy lub zwrotu gotówki (po zwrocie wyrobu Sprzedawcy) w wypadku, gdy: a) stwierdzono wadę fabryczną, której nie można usunąć, Strona 5 z 5

6 b)dokonano dwóch istotnych napraw (koszt naprawy przekracza 40 % ceny nowego wyrobu) i nadal występują wady uniemożliwiające użytkowanie wyrobu zgodnie z przeznaczeniem. 8. Żądanie wymiany wyrobu, zgodnie z punktem 7 warunków gwarancji Nabywca zgłasza Sprzedawcy na piśmie. 9. Okres gwarancji przedłuża się o czas trwania naprawy wyrobu. 10. Gwarancją nie są objęte: a)uszkodzenia mechaniczne lub powstałe na skutek niewłaściwej eksploatacji, b)uszkodzenia wynikłe wskutek przeróbek i zmian konstrukcyjnych dokonywanych przez Użytkownika lub osoby trzecie, c)czynności przewidziane w instrukcji obsługi, do wykonywania których zobowiązany jest Użytkownik we własnym zakresie i na własny koszt; np. wymiana baterii, regulacja, d)samowolne zmiany wpisów w karcie gwarancyjnej powodują utratę gwarancji. e) Karta gwarancyjna bez wpisanej nazwy urządzenia, typu, numeru fabrycznego, wpisanej daty sprzedaży, placówki sprzedającej, jest nieważna. f) W przypadku nie uzasadnionego wezwania serwisu Użytkownik pokrywa koszt obsługi serwisu wg cennika firmowego. 11. W przypadku zagubienia karty gwarancyjnej nie będą wydawane duplikaty. 12. Konsmetal prowadzi również naprawy pogwarancyjne. Adnotacje Gwaranta Data zgłoszenia reklamacji. Data wykonania naprawy. Ważność gwarancji przedłużona do: Podpis i pieczęć GWARANTA Opis naprawy Strona 6 z 5
