1 Applications of Particle Detectors Zastosowania detektorów cząstek w życiu codziennym Sławomir Wronka, r

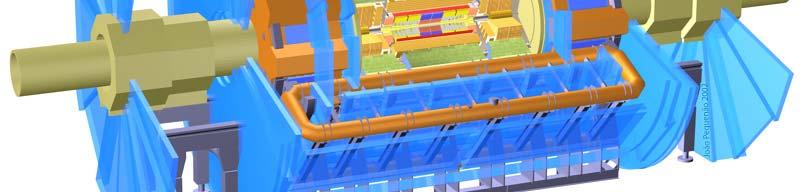

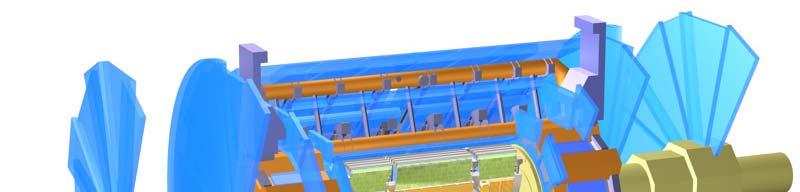

2 Wczoraj (1952) Detektory Dziś

3 Detektory zastosowania Badania naukowe, CERN Medycyna yy Przemysł Bezpieczeństwo

4 The multiwire proportional chamber Georges Charpak, CERN physicist since 1959, Nobel prize 1992 Opracowana w 1968, dała początek ą elektronicznemu odczytowi cząstek Używana m.in. w badaniach biologicznych, medycznych

5 Wilhelm Conrad Röntgen ( ) Promieniowanie X Jedno z największych ę osiągnięć ę dla medycyny From D. Robin Bertha Röntgen 8 Nov, 1895 Zdjęcie współczesne

6 Medycyna Detektory w diagnostyce CT, SPECT, PET Produkcja izotopów

8 Tomografia komputerowa - CT Pierwszy tomograf został zbudowany w 1968r. przez sir Godfreya Newbolda Hounsfielda, nagroda Nobla w 1979 (wraz z Allanem Cormackiem). Detektory: scyntylatory

9 SPECT scanner 85% wszystkich badań w medycynie nuklearnej wykorzystuje 99 Tc (odkryty w 1938 w laboratorium Lawrence a). Rotating ti head With detectors 0.14 MeV gammas

Historical Overview, Examples & Applications D.

investigated the nature of the cathode rays which were found

This discovery of the first elementary particle, the electron,

10 Historical Overview, Examples & Applications D. Robin Discovery of Electron In 1896 Joseph John Thomson investigated the nature of the cathode rays which were found to be charged and to have a precise charge-to- mass ratio. This discovery of the first elementary particle, the electron, marks the start of a new era, the electronic age. Original vacuum tube used by J. J. Thomson Fundamental Accelerator Theory, Simulations and Measurement Lab Arizona State University, Phoenix January 16-27, 2006

11 Positron Emission Tomography (PET) Używane izotopy emitujące pozytony y najczęściej FDG z 18 F (T 1/2 = 110 min) Gamma ray detectors (Ex. BGO crystals) PET skaner Cyclotron PET image CT-PET

12 Wykorzystanie akceleratora Produkcja izotopów do PET Izotopy krótkożyciowe Produkcja w szpitalu Kompaktowe cyklotrony, wiązka protonów ~15MeV

13 Produkcja 18 Fwiązką protonów Fluoro-Deoxy-D-Glucose (FDG) Jak to działa? Glucose FDG FDG wstrzykujemy pacjentowi FDG jest transportowane do komórek Koncentracja jest proporcjonalna do metabolizmu glukozy Nowotwór jako obiekt intensywnie przetwarzający glukozę objawia się ę w postaci hot spot.

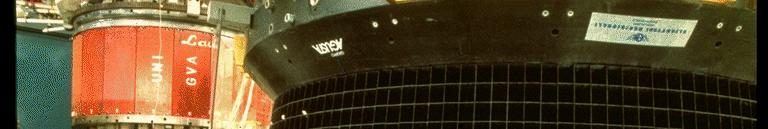

14 The BGO calorimeter of the L3 experiment at LEP (CERN ) BGO crystals have been developed for detectors in particle physics BGO crystals Precise measurement of the energy deposited by the particles Almost 4 π coverage

15 PET - CT

16 SPECT-CT I inne kombinacje: SPECT-PET, NMR-PET itd

17 Terapia jonami węgla + PET gratis GSI pilot project 200 patients treated with carbon ions PET on-beam

18 Przemysł Radiografia /radioskopia/

19 X vs neutrony

20 Radiografia - detektory

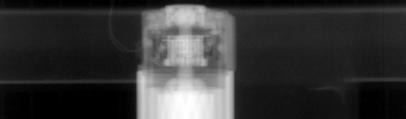

21 Radiografia X akceleratory e - do ~15 MeV Detektor matryca a:si metal plate Lanex photodiode xray xray converter asi:h glass substrate

22 Radiografia neutronowa

23 Przykład B. Schillinger TUM obiekt promienie X kev promienie γ MeV neutrony termiczne

24 Błony (światłoczułe) ł Ekrany fluorescencyjne + kamery Płyty obrazujące (imaging plates) Proporcjonalne gazowe liczniki pozycjoczułe Układy scalone a-si

25 Krok do przodu tomografia przemysłowa

27 Bezpieczeństwo Ochrona granic Wykrywanie przemytu materiałów radioaktywnych Wykrywanie przemytu materiałów wybuchowych, narkotyków, przemytu ludzi Kontrola osób na lotniskach Ochrona antyterrorystyczna Wykrywanie min, materiałów wybuchowych

28 Kontrola granic w Polsce

29 Wykrywanie y materiałów radioaktywnych y

30 Technika radiografii X Akcelerator Detektory scyntylacyjne

31 Wykrywanie materiałów niebezpiecznych

36 Kontrola pociągów

37 Kontrola osób Nowe techniki compton backscattering

38 Jak to działa?

39 Ochrona prywatności

41 X-latarka

42 Patrole antyterrorystyczne

43 Wykrywanie min

45 Podsumowanie Dtkt Detektory są itt istotną częścią ś wielu il urządzeń ą nie tylko w nauce Transfer technologii z fizyki wysokich energii! Nowe produkty dla medycyny, przemysłu ł ii in.

46 Dziękuję za uwagę
