Instrukcja obsługi BN A-02

Transkrypt

1 Instrukcja obsługi UD22B Kolor i wygląd mogą się różnić w zależności od produktu. Jego specyfikacja może bez wcześniejszego powiadomienia ulec zmianie mającej na celu poprawę jakości pracy. BN A-02

2 Spis treści PRZED ROZPOCZĘCIEM UŻYWANIA PRODUKTU 8 Copyright 9 Czyszczenie 9 Przechowywanie 10 Środki ostrożności 10 Symbole 11 Prąd elektryczny i bezpieczeństwo 12 Instalacja 14 Działanie PRZYGOTOWANIA 19 Sprawdzanie zawartości 19 Rozpakowywanie 20 Sprawdzanie zawartości 22 Elementy monitora 22 Czujnik zewnętrzny 24 Widok z tyłu 26 Pilot 28 Sterowanie więcej niż jednym produktem za pomocą zewnętrznego czujnika 29 Przed zainstalowaniem produktu (podręcznik instalacji) 29 Wentylacja 31 Wymiary 32 RS232C 32 Połączenie kablowe 35 Podłączanie 37 Kody sterujące PODŁĄCZANIE I KORZYSTANIE Z URZĄDZENIA ŹRÓDŁOWEGO 47 Czynności wstępne 47 Czynności sprawdzające 48 Podłączanie i korzystanie z komputera 48 Łączenie z komputerem 50 Zmiana rozdzielczości 53 Podłączanie do monitora zewnętrznego Spis treści 2

3 Spis treści 54 Podłączanie urządzenia wideo 54 Połączenie za pomocą kabla HDMI-DVI 55 Podłączanie za pomocą kabla HDMI 55 Podłączanie do systemu audio 56 Podłączanie skrzynki sieciowej (sprzedawane oddzielnie) 56 MagicInfo 57 Zmiana źródła sygnału 57 Wybierz źródło KORZYSTANIE Z PROGRAMU MDC 58 Konfiguracja ustawień funkcji Sterowanie wieloma 58 Konfiguracja ID 58 Wprowadzenie ID 58 Połączenie MDC 58 Ustawienie sieci 59 Instalacja/dezinstalacja programu MDC 59 Instalacja 59 Dezinstalacja 60 Czym jest MDC? 60 Ustanawianie połączenia z aplikacją MDC 62 Zarządzanie połączeniami 63 Auto Set ID 64 Klonowanie 65 Powtarzanie polecenia 66 Rozpoczynanie pracy z aplikacją MDC 68 Układ ekranu głównego 69 Menu 70 Regulacja ekranu 74 Ustawienia dźwięku 75 Ustawienia ogólne 84 Ustawienia narzędzi 86 Inne funkcje 91 Instrukcja rozwiązywania problemów Spis treści 3

4 Spis treści REGULACJA EKRANU 93 Wybierz źródło 94 Edytuj nazwę 95 Ustawienia autoprzełącz. źródła REGULACJA EKRANU 96 Tryb 96 Jeśli źródłem sygnału jest DVI lub DP 96 Jeśli źródłem wejściowym jest HDMI 97 Użytkownika 97 Kontrast 97 Jasność 97 Ostrość 97 Gamma 98 Kolor 98 Odcień 99 Ton kolorów 99 Jeśli źródłem sygnału jest DVI lub DisplayPort 99 Jeśli źródłem wejściowym jest HDMI 100 Kontrola koloru 100 Temp. kolorów 101 Rozmiar 101 Jeśli źródłem sygnału jest DVI lub DisplayPort 102 Jeśli źródłem wejściowym jest HDMI 102 Dostępne rozmiary obrazu według źródła sygnału 103 Cyfrowa redukcja szumu 103 Poziom czerni HDMI 103 Tryb Film 103 Kontrast dyn. 104 Sterowanie lampą 104 Zerowanie obrazu Spis treści 4

5 Spis treści USTAWIENIA DŹWIĘKU 105 Tryb 106 Użytkownika 106 Tony niskie 106 Tony wysokie 106 Balans 107 Głośność automatyczna 107 SRS TS XT 107 Zerowanie dźwięku SETUP 108 Język 108 Czas 109 Ustawienie zegara 109 Auto. wyłączanie 110 Czasomierz1 / Czasomierz2 / Czasomierz3 111 Zarządzanie świętami 111 Przezroczystość menu 112 Blokada bezpieczeństwa 112 Zmiana kodu PIN 112 Zablokuj 113 Oszczędz. Energii 113 Ściana wideo 113 Ściana wideo 114 Format 114 Poziomo 115 Pionowo 115 Położenie obrazu Spis treści 5

6 Spis treści 116 Ekran bezpieczeństwa 116 Skok pikseli 117 Wył. czasowy 118 Pasek 118 Gumka 118 Piksel 119 Wyszarzenie boków 119 Wybór rozdzielczości 120 Regulacja po włączeniu 120 Obrót menu ekr. 121 Ustawienia zaawansowane 121 Wentylator i temperatura 123 Autozasilanie 123 Blokada przycisków 123 Automatycz. kolory użytkownika 124 Ster. trybem gotowości 125 Harmonogram lampy 125 Wyświetlacz OSD 126 Aktualizacja oprogramowania 127 Reset. ustawień 127 Zeruj wszystko INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW 128 Wymagania, które należy spełnić przed skontaktowaniem się z Centrum Obsługi Klienta firmy Samsung 128 Testowanie produktu 128 Sprawdzanie rozdzielczości i częstotliwości 129 Sprawdź, co następuje. 131 Pytania i odpowiedzi DANE TECHNICZNE 133 Ogólne 135 Oszczędzanie energii 136 Zaprogramowane tryby synchronizacji Spis treści 6

7 Spis treści DODATEK 138 Kontakt z SAMSUNG WORLDWIDE 143 Odpowiedzialność za odpłatne usługi (koszty ponoszone przez klienta) 143 Okoliczności inne niż defekt produktu 143 Uszkodzenie produktu powstałe z winy klienta 144 Pozostałe okoliczności 145 Optymalna jakość obrazu i zapobieganie wypalaniu powidoków 145 Optymalna jakość obrazu 146 Zapobieganie wypalaniu powidoków 149 Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) 150 Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt 151 Terminologia INDEKS Spis treści 7

8 Przed rozpoczęciem używania produktu Copyright Zawartość niniejszego podręcznika może bez powiadomienia ulec zmianie mającej na celu poprawę jego jakości Samsung Electronics Właścicielem praw autorskich do niniejszego podręcznika jest firma Samsung Electronics. Wykorzystywanie bądź kopiowanie tego podręcznika w części lub w całości bez zgody firmy Samsung Electronics jest zabronione. Logo SAMSUNG i logo SyncMaster są zastrzeżonymi znakami towarowymi firmy Samsung Electronics. Znaki Microsoft, Windows są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation. Znaki VESA, DPM i DDC są zastrzeżonymi znakami towarowymi zrzeszenia Video Electronics Standards Association. Wszystkie pozostałe znaki towarowe należą do ich prawowitych właścicieli. Opłata administracyjna może zostać nałożona w przypadku gdy. (a) po zgłoszeniu żądania technik przybyły na miejsce nie stwierdzi defektu produktu. (tzn. gdy usterka wystąpi na skutek nieprzeczytania przez użytkownika instrukcji obsługi). (b) użytkownik przekaże urządzenie do centrum napraw i nie zostanie stwierdzony defekt urządzenia. (tzn. gdy usterka wystąpi na skutek nieprzeczytania przez użytkownika instrukcji obsługi). Kwota opłaty administracyjnej zostanie zakomunikowana użytkownikowi przed wykonaniem pracy lub przed wizytą technika. TruSurround XT, SRS and the symbol are trademarks of SRS Labs, Inc. TruSurround XT technology is incorporated under license form SRS Lab, Inc. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Przed rozpoczęciem używania produktu 8

9 Przed rozpoczęciem używania produktu Czyszczenie Podczas czyszczenia należy zachować ostrożność, ponieważ panel i części zewnętrzne zaawansowanych monitorów LCD łatwo ulegają zadrapaniom. Przy czyszczeniu należy stosować się do następujących zaleceń. Poniższe obrazy mają jedynie charakter poglądowy. Rzeczywiste sytuacje mogą różnić się od tych na obrazach. 1. Wyłączyć produkt i komputer. 2. Odłączyć przewód zasilający od produktu. Trzymać przewód zasilający za wtyczkę i nie dotykać go mokrymi rękami. W przeciwnym razie może dojść do porażenia prądem. 3. Do wycierania produktu należy używać czystej, miękkiej i suchej szmatki.! Nie używać detergentów zawierających alkohole, rozpuszczalniki albo środki powierzchniowo czynne. Nie spryskiwać produktu bezpośrednio wodą ani detergentem. 4. Przed czyszczeniem produktu zmoczyć miękką i suchą szmatkę, a następnie starannie ją wycisnąć. 5. Przewód zasilający podłączyć do produktu po zakończeniu czyszczenia. 6. Włączyć produkt i komputer. Przechowywanie Na powierzchniach modeli o wysokim połysku mogą pojawiać się białe plamy, jeśli w ich pobliżu używane są nawilżacze ultradźwiękowe. Jeśli wnętrze produktu wymaga czyszczenia, należy się skontaktować z Centrum Obsługi Klienta firmy Samsung (usługa płatna). Przed rozpoczęciem używania produktu 9

10 Przed rozpoczęciem używania produktu Środki ostrożności Uwaga ZAGROŻENIE PORAŻENIEM PRĄDEM, NIE OTWIERAĆ! Uwaga : ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE ZDEJMOWAĆ POKRYWY. (TAKŻE TYLNEJ) WEWNĄTRZ NIE MA ELEMENTÓW PRZEZNACZONYCH DO OBSŁUGI PRZEZ UŻYTKOWNIKA. WSZELKIE NAPRAWY MOGĄ BYĆ WYKONYWANE WYŁĄCZNIE PRZEZ OSOBĘ WYKWALIFIKOWANĄ. Ten symbol oznacza, że wewnątrz znajduje się wysokie napięcie. Każdy rodzaj kontaktu z wewnętrznymi częściami tego produktu wiąże się z niebezpieczeństwem. Ten symbol informuje, że do tego produktu dołączono ważne materiały drukowane dotyczące obsługi i konserwacji. Symbole Ostrzeżenie Uwaga Nieprzestrzeganie instrukcji może skutkować poważnymi lub śmiertelnymi obrażeniami ciała. Nieprzestrzeganie instrukcji może skutkować obrażeniami ciała albo uszkodzeniami mienia. Czynności oznaczone tym symbolem są zabronione. Instrukcje oznaczone tym symbolem muszą być przestrzegane. Przed rozpoczęciem używania produktu 10

11 Przed rozpoczęciem używania produktu Prąd elektryczny i bezpieczeństwo Poniższe obrazy mają jedynie charakter poglądowy. Rzeczywiste sytuacje mogą różnić się od tych na obrazach. Ostrzeżenie Nie używać uszkodzonego przewodu zasilającego, uszkodzonej wtyczki ani obluzowanego gniazda elektrycznego. Może dojść do porażenia prądem lub pożaru. Nie podłączać wielu produktów do jednego gniazda elektrycznego. Przegrzanie gniazda elektrycznego może wywołać pożar. Nie dotykać wtyczki elektrycznej mokrymi rękami. W przeciwnym razie może dojść do porażenia prądem. Wkładać wtyczkę do oporu, aby się nie ruszała. Niezabezpieczone podłączenie może wywołać pożar.! Podłączać wtyczkę do gniazda elektrycznego z uziemieniem (tylko izolowane urządzenia typu 1).! Może dojść do porażenia prądem lub obrażeń ciała. Nie zginać i nie ciągnąć przewodu zasilającego na siłę. Nie przygniatać przewodu zasilającego ciężkimi przedmiotami. Uszkodzenie przewodu może skutkować pożarem lub porażeniem prądem. Nie umieszczać przewodu zasilającego ani produktu w pobliżu źródeł ciepła Może dojść do pożaru lub porażenia prądem. Usuwać ewentualny kurz z bolców wtyczki i gniazda elektrycznego za pomocą suchej szmatki.! Mogłoby dojść do pożaru. Przed rozpoczęciem używania produktu 11

12 Przed rozpoczęciem używania produktu Uwaga Nie odłączać przewodu zasilającego podczas korzystania z produktu. Może dojść do uszkodzenia produktu w wyniku porażenia prądem. Używać tylko tego przewodu zasilającego, który był dołączony do produktu przez firmę Samsung. Nie stosować przewodu zasilającego do innych produktów.! Może dojść do pożaru lub porażenia prądem. Usunąć wszelkie przeszkody z okolicy gniazda elektrycznego, do którego podłączony jest przewód zasilający.! W przypadku wystąpienia problemu należy odłączyć przewód zasilający, aby odciąć zasilanie produktu. Należy pamiętać, że za pomocą przycisku zasilania na pilocie nie można całkowicie odciąć zasilania produktu. Odłączając przewód zasilający od gniazda elektrycznego, trzymać za wtyczkę, Może dojść do porażenia prądem lub pożaru.! Instalacja Ostrzeżenie Nie kłaść na produkcie świec, środków odstraszających owady ani papierosów. Nie ustawiać produktu w pobliżu źródeł ciepła. Mogłoby dojść do pożaru. Wieszak do montażu na ścianie powinien zainstalować specjalista. Instalowanie przez osobę bez kwalifikacji może skutkować obrażeniami ciała.! Można stosować tylko zatwierdzone szafki. Nie stawiać produktu w miejscach słabo wentylowanych, na przykład na półkach na książki czy ciasnych szafkach. Podwyższona temperatura wewnętrzna może wywołać pożar. Przed rozpoczęciem używania produktu 12

13 Przed rozpoczęciem używania produktu Stawiać produkt w odległości co najmniej 10 cm od ściany, aby zapewnić wentylację. Podwyższona temperatura wewnętrzna może wywołać pożar.! Przechowywać plastikowe opakowanie produktu poza zasięgiem dzieci. Mogłoby dojść do uduszenia dziecka.! Nie stawiać produktu na niestabilnych lub drgających powierzchniach (niepewna półka, nachylona powierzchnia itd.). Produkt mógłby spaść i ulec uszkodzeniu i/lub spowodować obrażenia ciała. Używanie produktu w miejscu o dużych drganiach może spowodować jego uszkodzenie lub pożar. Nie umieszczać produktu w pojazdach ani w miejscach narażonych na kurz, wilgoć (kapiąca woda itd.), olej lub dym.! Może dojść do pożaru lub porażenia prądem. Nie wystawiać produktu na bezpośrednie działanie światła słonecznego, wysokiej temperatury ani na wpływ gorących przedmiotów, na przykład pieców. Mogłoby dojść do skrócenia czasu eksploatacji produktu lub pożaru. Nie ustawiać produktu w zasięgu małych dzieci. Produkt może spaść i spowodować obrażenia ciała dziecka. Ponieważ część przednia produktu jest ciężka, stawiać go na płaskiej i stabilnej powierzchni. Olej jadalny, taki jak olej sojowy, może uszkodzić lub zdeformować produkt. Nie montować produktu w kuchni ani w pobliżu blatu kuchennego. Uwaga Uważać, by nie upuścić produktu podczas przenoszenia. Może dojść do awarii produktu lub obrażeń ciała.! Nie kłaść produktu przednią stroną do dołu. Może dojść do uszkodzenia ekranu. Przed rozpoczęciem używania produktu 13

14 Przed rozpoczęciem używania produktu Ustawiając produkt na szafce lub na półce, upewnić się, że dolna krawędź przedniej części produktu nie wystaje. Produkt mógłby spaść i ulec uszkodzeniu i/lub spowodować obrażenia ciała. Produkt można ustawiać tylko na szafkach lub półkach odpowiednich rozmiarów. Stawiać produkt starannie. Może dojść do awarii produktu lub obrażeń ciała.!! SAMSUNG Umieszczenie produktu w nietypowym miejscu (narażonym na wpływ wielu drobnych cząsteczek, substancji chemicznych lub ekstremalnych temperatur albo na terenie lotniska czy dworca kolejowego, gdzie produkt powinien działać ciągle i przez dłuższy okres) może poważnie wpłynąć na jego wydajność. Przed umieszczeniem produktu w takim miejscu należy się koniecznie skonsultować z Centrum Obsługi Klienta firmy Samsung. Działanie Ostrzeżenie Wewnątrz produktu znajduje się wysokie napięcie. Nigdy nie rozbierać, nie naprawiać i nie modyfikować produktu samodzielnie. Może dojść do pożaru lub porażenia prądem. W sprawach napraw kontaktować się z Centrum Obsługi Klienta firmy Samsung. Przed przeniesieniem produktu wyłączyć przełącznik zasilania i odłączyć przewód zasilający oraz wszystkie inne podłączone kable.!! Uszkodzenie przewodu może skutkować pożarem lub porażeniem prądem. Jeśli z produktu wydobywają się nietypowe dźwięki, zapach spalenizny albo dym, natychmiast odłączyć przewód zasilający i skontaktować się z Centrum Obsługi Klienta firmy Samsung. Może dojść do porażenia prądem lub pożaru. Nie pozwalać dzieciom na wieszanie się na produkcie ani wchodzenie na niego. Mogłoby dojść do obrażeń bądź poważnych uszkodzeń ciała u dzieci. Przed rozpoczęciem używania produktu 14

15 Przed rozpoczęciem używania produktu W przypadku upuszczenia produktu albo uszkodzenia jego obudowy wyłączyć przełącznik zasilania i odłączyć przewód zasilający. Następnie skontaktować się z Centrum Obsługi Klienta firmy Samsung. Dalsze użytkowanie mogłoby skutkować pożarem lub porażeniem prądem. Nie zostawiać na produkcie ciężkich przedmiotów ani takich, jakimi interesują się dzieci (zabawek, słodyczy itd.). Gdyby dzieci próbowały sięgnąć po zabawki lub słodycze, mogłoby dojść do upadku ciężkich przedmiotów albo produktu, a w konsekwencji do poważnych obrażeń ciała. Podczas wyładowań atmosferycznych lub burzy z piorunami wyłączyć produkt i odłączyć przewód zasilający.! Może dojść do pożaru lub porażenia prądem. Nie upuszczać przedmiotów na produkt i nie uderzać w niego. Może dojść do pożaru lub porażenia prądem.! Nie przesuwać produktu, ciągnąć za przewód zasilający albo inny kabel. W wyniku uszkodzenia przewodu może dojść do awarii produktu, porażenia prądem lub pożaru.! GAS W przypadku wycieku gazu nie dotykać produktu ani gniazda elektrycznego. Ponadto niezwłocznie przewietrzyć pomieszczenie. Iskry mogą spowodować wybuch lub pożar. Nie podnosić i nie przesuwać produktu, ciągnąc za przewód zasilający albo inny kabel. W wyniku uszkodzenia przewodu może dojść do awarii produktu, porażenia prądem lub pożaru.! Nie używać i nie przechowywać palnych rozpylaczy ani łatwopalnych substancji w pobliżu produktu. Może dojść do wybuchu lub pożaru. Nie zakrywać otworów wentylacyjnych, np. obrusami czy firankami. Podwyższona temperatura wewnętrzna może wywołać pożar. Przed rozpoczęciem używania produktu 15

16 Przed rozpoczęciem używania produktu 100 Nie wkładać do produktu (przez otwór wentylacyjny, porty wejściowe/wyjściowe itd.) metalowych przedmiotów (pałeczek, monet, spinek do włosów itd.) ani przedmiotów łatwopalnych (papieru, zapałek itd.). W przypadku wniknięcia wody albo innych obcych substancji do produktu koniecznie wyłączyć produkt i odłączyć przewód zasilający. Następnie skontaktować się z Centrum Obsługi Klienta firmy Samsung. Może dojść do awarii produktu, porażenia prądem lub pożaru. Nie stawiać na produkcie przedmiotów zawierających płyny (waz, garnków, butelek itd.) ani przedmiotów metalowych. W przypadku wniknięcia wody albo innych obcych substancji do produktu koniecznie wyłączyć produkt i odłączyć przewód zasilający. Następnie skontaktować się z Centrum Obsługi Klienta firmy Samsung. Może dojść do awarii produktu, porażenia prądem lub pożaru. Uwaga Pozostawienie na ekranie nieruchomego obrazu przez dłuższy czas może spowodować wypalenie powidoku lub uszkodzenie pikseli.! Jeśli produkt nie będzie używany przez dłuższy czas, należy aktywować tryb oszczędzania energii lub wygaszacz ekranu z ruchomymi obrazami. -_- Jeśli produkt nie będzie używany przez dłuży czas (wakacje itd.), odłączyć przewód zasilający z gniazda elektrycznego.! Nagromadzony kurz i wysoka temperatura mogą skutkować pożarem, porażeniem prądem lub upływem prądu. Używać produktu z zalecanymi ustawieniami rozdzielczości i częstotliwości. Może dojść do pogorszenia wzroku.! Nie trzymać produktu dołem do góry i nie przenosić go, trzymając za stojak. Produkt mógłby spaść i ulec uszkodzeniu lub spowodować obrażenia ciała. Patrzenie na ekran ze zbyt małej odległości przez dłuższy czas może spowodować pogorszenie wzroku.! Przed rozpoczęciem używania produktu 16

17 Przed rozpoczęciem używania produktu Nie korzystać z nawilżaczy ani pieców w pobliżu produktu. Może dojść do pożaru lub porażenia prądem. Korzystając z produktu, pamiętać o odpoczynku dla oczu, który powinien trwać przynajmniej 5 minut w każdej godzinie.! Przyniesie to ulgę zmęczonym oczom. Nie dotykać ekranu, jeśli produkt jest włączony od dłuższego czasu, ponieważ może być gorący. Przechowywać małe akcesoria poza zasięgiem dzieci.! Zachować ostrożność, dopasowując kąt produktu czy wysokość stojaka. Mogłoby dojść do uwięzienia i uszkodzenia dłoni lub palców.! Nadmierne przechylanie produktu może spowodować jego upadek i obrażenia ciała. Nie stawiać na produkcie ciężkich przedmiotów. Może dojść do awarii produktu lub obrażeń ciała. Korzystając ze słuchawek zwykłych lub dousznych, nie należy ustawiać zbyt wysokiego poziomu głośności. Zbyt duże natężenie dźwięku może spowodować uszkodzenie słuchu. Należy uważać, aby dziecko nie włożyło do buzi baterii wyjętych z pilota zdalnego sterowania. Baterie należy przechowywać w miejscu niedostępnym dla dzieci. Jeśli mimo to dziecko włoży baterię do buzi, należy niezwłocznie skonsultować się z lekarzem. Baterie należy wkładać zgodnie z oznaczeniami biegunów (+, -).! Niezastosowanie się do tego zalecenia grozi uszkodzeniem baterii, a także pożarem, uszkodzeniem ciała lub zdrowia w wyniku wycieku elektrolitu. Przed rozpoczęciem używania produktu 17

18 Przed rozpoczęciem używania produktu Należy korzystać wyłącznie z zalecanych baterii, zwracając uwagę na to, aby nie stosować nowych i używanych baterii jednocześnie. Niezastosowanie się do tego zalecenia grozi uszkodzeniem baterii, a także pożarem, uszkodzeniem ciała lub zdrowia w wyniku wycieku elektrolitu.! Baterie (i akumulatory) nie są zwykłymi odpadkami i wymagają specjalnej utylizacji. Klient jest odpowiedzialny za poddanie baterii oraz akumulatorów procesowi specjalnej utylizacji. Można je oddać do najbliższego publicznego punktu utylizacji lub do sklepu sprzedającego baterie lub akumulatory tego samego typu. Przed rozpoczęciem używania produktu 18

19 1 Przygotowania 1.1 Sprawdzanie zawartości Rozpakowywanie 1 Otworzyć zapakowane pudełko. Uważać, aby nie uszkodzić produktu, otwierając opakowanie ostrym narzędziem. 2 Usunąć styropian z produktu. 3 Sprawdzić produkt i zdjąć elementy styropianowe oraz worek foliowy. Wygląd produktu może się różnić od pokazanego na ilustracjach. Ilustracja ma służyć jedynie do celów porównawczych. 4 Przechowuj pudełko w suchym miejscu, aby można było z niego korzystać przy przenoszeniu produktu w przyszłości. 1 Przygotowania 19

20 1 Przygotowania Sprawdzanie zawartości Jeżeli brakuje jakichkolwiek elementów, skontaktuj się ze sprzedawcą produktu. Wygląd elementów znajdujących się w opakowaniu oraz akcesoriów sprzedawanych oddzielnie może się różnić od elementów pokazanych na ilustracji. Elementy Zawartość opakowania może się różnić w zależności od miejsca zakupu. Skrócona instrukcja konfiguracji Karta gwarancyjna (Dostępna w zależności od kraju) Instrukcja obsługi Płyta CD "MagicInfo Lite" Baterie (Dostępna w zależności od kraju) Pilot Kabel zasilający Zestaw czujników zewnętrznych Przewód DVI 1 Przygotowania 20

21 1 Przygotowania Elementy sprzedawane oddzielnie Poniższe elementy można zakupić w najbliższym punkcie sprzedaży detalicznej. Zestaw do montażu naściennego Kabel HDMI na DVI Kabel szeregowy RS232C Kabel HDMI Kabel DP Kabel LAN Kabel stereo Modem sieciowy 1 Przygotowania 21

22 1 Przygotowania 1.2 Elementy monitora Czujnik zewnętrzny Kolor oraz kształt części mogą być inne niż na ilustracji. W celu polepszenia jakości producent zastrzega sobie prawo do zmiany specyfikacji bez wcześniejszego powiadomienia. Przestrzeń między czujnikiem pilota a pilotem powinna być wolna od przeszkód Czujnik Czujnik pilota Czujnik jasności Wskaźnik zasilania [POWER] [SOURCE] Opis Pilot zdalnego sterowania należy skierować w to miejsce wyświetlacza LCD. Przestrzeń między czujnikiem pilota a pilotem powinna być wolna od przeszkód. Automatycznie wykrywa natężenie światła w otoczeniu wybranego wyświetlacza i reguluje jasność ekranu. Umożliwia wyłączenie urządzenia w trybie włączonego zasilania; miga na zielono w trybie oszczędzania energii. Pozwala na włączenie i wyłączenie produktu. Przełącza urządzenie z trybu PC w tryb wideo. Pozwala na wybór źródła wejściowego, do którego przyłączono urządzenie zewnętrzne. 1 Przygotowania 22

23 1 Przygotowania Instalowanie czujnika zewnętrznego 1 Przygotowania 23

24 1 Przygotowania Widok z tyłu Kolor oraz kształt części mogą być inne niż na ilustracji. W celu polepszenia jakości producent zastrzega sobie prawo do zmiany specyfikacji bez wcześniejszego powiadomienia. RJ45 IR OUT IR / AMBIENT SENSOR IN AUDIO OUT DP IN HDMI IN (MAGICINFO) DVI OUT (LOOPOUT) DVI IN RS232C OUT RS232C IN POWER S/W POWER IN Gniazdo Opis [DP IN] Do podłączenia do komputera poprzez kabel DP. Podłączenie do urządzenia źródłowego za pomocą kabla HDMI. [HDMI IN (MAGICINFO)] Aby użyć funkcji MagicInfo, należy podłączyć wyjście MagicInfo modemu sieciowego określonego przez firmę Samsung do portu [HDMI IN (MAGICINFO)] produktu. Aby uzyskać więcej informacji o kupowaniu i instalowaniu modemu sieciowego, skontaktuj się z firmą Samsung Electronics. [DVI OUT (LOOPOUT)] [DVI IN] [RS232C OUT] [RS232C IN] [RJ45] [IR OUT] [IR / AMBIENT SENSOR IN] [AUDIO OUT] Do podłączenia do innego produktu za pomocą kabla DVI. Do podłączania urządzenia źródłowego za pomocą kabla DVI lub kabla HDMI/DVI. Podłączanie do interfejsu RS232C lub MDC za pomocą kabla szeregowego RS232C (krosowego) Podłączanie do portu RS232C lub MDC za pomocą kabla RJ45 Przesyłanie sygnału wejściowego z czujnika zewnętrznego do innego wyświetlacza za pomocą portu IR OUT Podłączanie do czujnika zewnętrznego Do łączenia monitora z wyjściem audio urządzenia źródłowego. 1 Przygotowania 24

25 1 Przygotowania Montaż podstawy ochronnej 1 Przygotowania 25

26 1 Przygotowania Pilot Korzystanie z innych urządzeń do wyświetlania w przestrzeni wykorzystywanej do korzystania z pilota może spowodować nieumyślne kontrolowanie tych urządzeń. Funkcje przycisków pilota mogą się również różnić w zależności od produktu. 1 Przygotowania 26

27 1 Przygotowania Dostosowywanie menu ekranowego za pomocą pilota 1. Wyświetl menu ekranowe (OSD). 2. Wybierz opcję Wejście, Obraz, Dźwięk, Ustawienia lub Sterowanie wieloma w wyświetlonym menu ekranowym. 3. Zmień ustawienia. 4. Zatwierdź zmiany. 5. Zamknij wyświetlone menu ekranowe (OSD). Aby włożyć baterie do pilota Zużyte baterie należy przechowywać z dala od dzieci i poddawać utylizacji. Nie używać nowych i używanych baterii jednocześnie. Wymieniać jednocześnie obie baterie. W przypadku dłuższej przerwy w używaniu pilota należy wyjąć z niego baterie. 1 Przygotowania 27

28 1 Przygotowania Sterowanie więcej niż jednym produktem za pomocą zewnętrznego czujnika POWER IR OUT IR OUT IR / AMBIENT SENSOR IN IR / AMBIENT SENSOR IN SOURCE Za pomocą odpowiedniego kabla stereo podłączyć port [IR OUT] na produkcie do portu [IR / AMBIENT SENSOR IN] na drugim produkcie za pomocą kabla szeregowego RS232C. Polecenie przesłane za pomocą pilota skierowanego w stronę produktu 1, do którego podłączono zewnętrzny czujnik, zostanie odebrane przez produkty 1 i 2. Wygląd urządzenia może się różnić, w zależności od modelu. 1 Przygotowania 28

29 1 Przygotowania 1.3 Przed zainstalowaniem produktu (podręcznik instalacji) Aby uniknąć obrażeń ciała, urządzenie należy w sposób bezpieczny przymocować do podłogi lub ściany, zgodnie z instrukcją instalacji. Montaż na ścianie powinna przeprowadzić autoryzowana firma instalacyjna. W przeciwnym wypadku urządzenie może spaść i spowodować obrażenia ciała. W przypadku montażu naściennego należy użyć zestawu do instalacji naściennej opisanego w specyfikacji Wentylacja Wymagania dotyczące pionowego montażu ściennego A B Odległość od ściany (zalecana) Punkt pomiaru temperatury otoczenia Zaleca się, aby w przypadku ściany wideo temperatura otoczenia nie przekraczała 30 C. Urządzenia umieszczone w górnym rzędzie A są poddawane działaniu znacznej ilości ciepła. Temperatura wewnętrzna urządzeń znajdujących się najwyżej jest o 5 ~ 10 C wyższa w porównaniu z urządzeniami znajdującymi się najniżej (nawet pomimo zachowania odpowiedniej odległości od ściany). B Figure 1.1 Widok z boku (Jednostka: mm) Konfiguracja A W przypadku urządzeń ustawionych w więcej niż 6 rzędach wymagany jest pomocniczy system klimatyzacji. 1 Przygotowania 29

30 1 Przygotowania 2. Zalecenia dotyczące montażu wnękowego Zaleca się, aby temperatura otoczenia nie przekraczała 30 C również w przypadku montażu wnękowego. Odległość od tylnej ściany jest taka sama jak w przypadku pionowego montażu ściennego. B D D A Figure 1.3 Widok z góry A Taka sama jak w przypadku montażu pionowego B B = C = D: takie same odległości C B = C = D: takie same odległości E C D B = C = D: takie same odległości E Punkt pomiaru temperatury otoczenia Figure 1.2 Widok z boku Zalecane odległości (Jednostka: mm) Konfiguracja A B (= C = D) Zwiększenie odstępów po bokach (B, C, D) wymaga zastosowania dodatkowych wentylatorów, pełniących funkcje estetyczne. 1 Przygotowania 30

31 1 Przygotowania Wymiary Rysunki mogą nie być przedstawione w odpowiedniej skali. Niektóre wymiary mogą ulec zmianie bez wcześniejszego powiadomienia. Przed instalacją elementu należy się zapoznać z jego wymiarami. Nasza firma nie ponosi odpowiedzialności za błędy drukarskie. 1 Przygotowania 31

32 1 Przygotowania 1.4 RS232C Połączenie kablowe Kabel RS232C Interfejs RS232C (9-stykowy) Styk TxD (nr 2), RxD (nr 3), GND (nr 5) Szybkość przesyłania danych Bity danych Parzystość Bity stopu Sterowanie przepływem Długość maksymalna 9600 b/s 8 bitów Brak 1 bitów Brak 15 m (wyłącznie typ ekranowany) Przypisanie styków Styk Sygnał 1 Sygnał wykrycia nośnej 2 Odebrane dane 3 Przesłane dane 4 Przygotowanie terminalu danych 5 Masa sygnału 6 Przygotowanie zbioru danych 7 Wysyłanie żądania 8 Sygnał pozwolenia na wysłanie 9 Sygnał RI 1 Przygotowania 32

33 1 Przygotowania Kabel RS232C Złącze: 9-stykowe D-Sub Kabel: Kabel krosowy P P2-6 -P1- -P1- -P2- -P2- Żeński Rx > 3 Tx Żeński Tx 3 < Rx Masa Masa Kabel LAN Przypisanie styków Numer styku Standardowy kolor Sygnał 1 Biały i pomarańczowy TX+ 2 Pomarańczowy TX- 3 Biały i zielony RX+ 4 Niebieski NC 5 Biały i niebieski NC 6 Zielony RX- 7 Biały i brązowy NC 8 Brązowy NC 1 Przygotowania 33

34 1 Przygotowania Złącze: RJ45 <Kabel LAN> HUB P2 P1 PC RJ45 MDC P1 P2 RJ45 MDC Sygnał P1 P2 Sygnał TX+ 1 < > 1 TX+ TX- 2 < > 2 TX- RX+ 3 < > 3 RX+ RX- 6 < > 6 RX- <Kabel krosowy> PC RJ45 MDC P1 P2 Sygnał P1 P2 Sygnał TX+ 1 < > 3 RX+ TX- 2 < > 6 RX- RX+ 3 < > 1 TX+ RX- 6 < > 2 TX- 1 Przygotowania 34

35 1 Przygotowania Podłączanie Sposób połączenia 1 RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN Sposób połączenia 2 RJ45 RJ45 1 Przygotowania 35

36 1 Przygotowania Sposób połączenia 3 RJ45 RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN 1 Przygotowania 36

37 1 Przygotowania Kody sterujące Sprawdzanie stanu funkcji sterowania (polecenie pokaż ) Nagłówek 0xAA Polecenie Typ polecenia Identyfikator Długość danych 0 Suma kontrolna Sterowanie (polecenie ustaw ) Nagłówek 0xAA Polecenie Typ polecenia Identyfikator Długość danych Dane 1 Wartość Suma kontrolna Polecenie Nr Typ polecenia Polecenie Zakres wartości 1 Sterowanie zasilaniem 0x11 0~1 2 Kontrola głośności 0x12 0~100 3 Wybór źródła sygnału 0x14-4 Wybór rozmiaru obrazu 0x15-5 Sterowanie trybem ściany wideo 0x5C 0~1 6 Blokada bezpieczeństwa 0x5D 0~1 Wydane identyfikatory można wyświetlać w postaci szesnastkowej. Jednak identyfikator 0 musi być wyświetlany w postaci 0xFF. Wszelka komunikacja musi się odbywać w wartościach szesnastkowych. Sumę kontrolną oblicza się, sumując wszystkie wartości oprócz nagłówka. Jeżeli suma kontrolna składa się z więcej niż dwóch cyfr, jak pokazano poniżej (11 + FF = 112), pierwszą cyfrę należy usunąć. Przykład: włączenie zasilania i ID = 0 Nagłówek Polecenie Długość Identyfikator danych Dane 1 0xAA 0x11 1 "Power" Suma kontrolna 1 Przygotowania 37

38 1 Przygotowania Nagłówek Polecenie Identyfikator Długość danych Dane 1 0xAA 0x Aby sterować równocześnie wszystkimi urządzeniami połączonymi kablem szeregowym, bez względu na identyfikatory, należy ustawić identyfikator jako 0xFE i przesłać polecenia. Polecenia będą wykonywane przez każde urządzenie, jednak nie będzie odpowiedzi ACK. Sterowanie zasilaniem Funkcja Urządzenie można włączać i wyłączać za pomocą komputera osobistego. Sprawdzanie stanu zasilania (pokaż stan zasilania: WŁĄCZONE/WYŁĄCZONE) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x11 0 Suma kontrolna Ustawianie trybu zasilania (ustaw zasilanie na WŁĄCZONE/WYŁĄCZONE) Nagłówek Polecenie Identyfikator Długość danych Dane 0xAA 0x11 1 "Power" Suma kontrolna "Power": kod zasilania, który można ustawić dla urządzenia. 1 : zasilanie WŁĄCZONE 0 : zasilanie WYŁĄCZONE ACK (potwierdzenie pozytywne) Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd Wartość1 Suma kontrolna 0xAA 0xFF 3 A 0x11 "Power" "Power": kod zasilania, który można ustawić dla urządzenia. NAK (potwierdzenie negatywne) 1 Przygotowania 38

39 1 Przygotowania Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd Wartość1 Suma kontrolna 0xAA 0xFF 3 N 0x11 "ERR" "ERR": kod błędu wskazujący na charakter błędu. 1 Przygotowania 39

40 1 Przygotowania Kontrola głośności Funkcja Głośność urządzenia można ustawić przy użyciu komputera. Sprawdzanie stanu głośności (pokaż poziom głośności) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x12 0 Suma kontrolna Ustawianie głośności (ustaw poziom głośności) Nagłówek Polecenie Identyfikator Długość danych Dane 0xAA 0x12 1 "Volume" Suma kontrolna "Volume": Kod głośności, który można ustawić dla produktu. (0-100) ACK (potwierdzenie pozytywne) Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd Wartość1 Suma kontrolna 0xAA 0xFF 3 A 0x12 "Volume" "Volume": Kod głośności, który można ustawić dla produktu. (0-100) NAK (potwierdzenie negatywne) Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd Wartość1 Suma kontrolna 0xAA 0xFF 3 N 0x12 "ERR" "ERR": kod błędu wskazujący na charakter błędu. 1 Przygotowania 40

41 1 Przygotowania Wybór źródła sygnału Funkcja Źródło sygnału wejściowego dla produktu można zmienić przy użyciu komputera. Sprawdzanie stanu źródła sygnału (pokaż stan źródła sygnału) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x14 0 Suma kontrolna Ustawianie źródła sygnału (ustaw źródło sygnału) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x14 1 Dane "Input Source" Suma kontrolna "Input Source": Kod źródła sygnału wejściowego, który można ustawić dla produktu. 0x14 0x1E 0x18 0x0C 0x04 0x08 0x20 0x1F 0x30 0x40 0x21 0x22 0x23 0x24 0x25 PC BNC DVI Źródło sygnału S-Video Komponentowe MagicInfo DVI_video RF (TV) DTV HDMI1 HDMI1_PC HDMI2 HDMI2_PC Display Port Opcji DVI_video, HDMI1_PC oraz HDMI2_PC nie można używać za pomocą polecenia Set. Należy użyć polecenia pokaż. Ten model nie obsługuje portów BNC, S-Video, HDMI2 oraz HDMI2_PC. Kod MagicInfo jest dostępny jedynie w modelach wyposażonych w funkcję MagicInfo. ACK (potwierdzenie pozytywne) 1 Przygotowania 41

42 1 Przygotowania Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd 0xAA 0xFF 3 A 0x14 Wartość1 "Input Source" Suma kontrolna "Input Source": Kod źródła sygnału wejściowego, który można ustawić dla produktu. NAK (potwierdzenie negatywne) Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd Wartość1 Suma kontrolna 0xAA 0xFF 3 N 0x14 "ERR" "ERR": kod błędu wskazujący na charakter błędu. 1 Przygotowania 42

43 1 Przygotowania Wybór rozmiaru obrazu Funkcja Zmiana rozmiaru obrazu przez komputer osobisty Wybranie ustawienia Włączone dla opcji Ściana wideo uniemożliwia kontrolę rozmiaru obrazu. Stan rozmiaru obrazu Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x15 0 Suma kontrolna Ustawianie rozmiaru obrazu Nagłówek Polecenie Identyfikator Długość danych Dane 1 0xAA 0xFF 3 "Aspect" Suma kontrolna "Aspect": Kod rozmiaru obrazu PC1, PC2, DVI, DNC, HDMI_PC 0x10 16 : 9 0x18 4 : 3 AV, S-Video, Component, DVI_Video, HDMI_Video 0x00 Auto szerokość 0x01 16 : 9 0x04 0x05 0x06 0x31 Powiększenie Powiększenie1 Powiększenie2 Szerokie powiększenie 0x0B 4 : 3 0x0C 0x0D Dostosowanie szerokości Własne ustawienia 0x0E Smart View 1 0x0F Smart View 2 Ogólne 0x09 0x20 Bez overscanu (Dopasowanie do ekranu) Format oryginalny 1 Przygotowania 43

44 1 Przygotowania ACK (potwierdzenie pozytywne) Nagłówek Polecenie Identyfikator Długość danych ACK/NAK (potwierdzenie pozytywne/ negatywne) r-cmd 0xAA 0xFF 3 N 0x15 Wartość 1 Suma kontrolna "Aspect " "Aspect": Kod rozmiaru obrazu NAK (potwierdzenie negatywne) Nagłówek Polecenie Identyfikator Długość danych ACK/NAK (potwierdzenie pozytywne/ negatywne) r-cmd Wartość 1 Suma kontrolna 0xAA 0xFF 3 N 0x15 "ERR" "ERR": kod błędu wskazujący na charakter błędu. 1 Przygotowania 44

45 1 Przygotowania Sterowanie trybem ściany wideo Funkcja Tryb Ściana wideo można aktywować w produkcie za pomocą komputera. Jest to możliwe tylko w przypadku produktów z włączoną funkcją Ściana wideo. Funkcja ta nie jest dostępna w trybie MagicInfo. Sprawdzanie trybu ściany wideo (pokaż tryb ściany wideo) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x5C 0 Suma kontrolna Ustawianie trybu ściany wideo (Ustaw tryb ściany wideo) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x5C 1 Dane "Video Wall Mode" Suma kontrolna "Video Wall Mode": Kod używany do aktywowania trybu ściany wideo w produkcie. 1 : Pełny 0 : Naturalny ACK (potwierdzenie pozytywne) Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzenie pozytywne/ negatywne) r-cmd 0xAA 0xFF 3 A 0x5C Wartość1 "Video Wall Mode" Suma kontrolna "Video Wall Mode": Kod używany do aktywowania trybu ściany wideo w produkcie. NAK (potwierdzenie negatywne) Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd Wartość1 Suma kontrolna 0xAA 0xFF 3 N 0x5C "ERR" "ERR": kod błędu wskazujący na charakter błędu. 1 Przygotowania 45

46 1 Przygotowania Blokada bezpieczeństwa Funkcja Do włączania lub wyłączania funkcji blokady bezpieczeństwa w produkcie można używać komputera. Jest to możliwe bez względu na to, czy zasilanie jest włączone czy nie. Sprawdzanie stanu blokady bezpieczeństwa (pokaż stan blokady bezpieczeństwa) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x5D 0 Suma kontrolna Włączanie i wyłączanie blokady bezpieczeństwa (włącz/wyłącz blokadę bezpieczeństwa) Nagłówek Polecenie Identyfikator Długość danych 0xAA 0x5D 1 Dane "Safety Lock" Suma kontrolna "Safety Lock": Kod blokady bezpieczeństwa, który można ustawić dla produktu. 1 : WŁĄCZONY 0 : WYŁĄCZONY ACK (potwierdzenie pozytywne) Nagłówek Polecenie Ident yfikat or Długość danych ACK/NAK (potwierdzen ie pozytywne/ negatywne) r-cmd 0xAA 0xFF 3 A 0x5D Wartość1 "Safety Lock" Suma kontrolna "Safety Lock": Kod blokady bezpieczeństwa, który można ustawić dla produktu. NAK (potwierdzenie negatywne) Nagłówek Polecenie Identyfik ator Długość danych ACK/NAK (potwierdzeni e pozytywne/ negatywne) r-cmd Wartość1 Suma kontrolna 0xAA 0xFF 3 N 0x5D "ERR" "ERR": kod błędu wskazujący na charakter błędu. 1 Przygotowania 46

47 2 Podłączanie i korzystanie z urządzenia źródłowego 2.1 Czynności wstępne Przeczytaj poniższe informacje, zanim podłączysz inne urządzenia do tego produktu. Urządzenia, które można podłączyć do tego projektu to komputery, kamery wideo, głośniki, dekodery telewizji cyfrowej oraz odtwarzacze płyt DVD/Blu-Ray. Audio Czynności sprawdzające Przed podłączeniem urządzenia źródłowego należy przeczytać dołączoną do niego instrukcję obsługi. Liczba i umiejscowienie gniazd w urządzeniach źródłowych może się różnić w zależności od produktu. Nie podłączaj kabla zasilania, dopóki nie podłączysz wszystkich innych urządzeń. Podłączenie kabla zasilania podczas podłączania innego urządzenia może spowodować uszkodzenie produktu. Podłącz kable do gniazd dźwiękowych w odpowiedni sposób: lewy = biały, prawy = czerwony. Sprawdź rodzaje gniazd znajdujących się z tyłu produktu, który chcesz podłączyć. 2 Podłączanie i korzystanie z urządzenia źródłowego 47

48 2 Podłączanie i korzystanie z urządzenia źródłowego 2.2 Podłączanie i korzystanie z komputera Łączenie z komputerem Nie podłączać przewodu zasilającego przed podłączeniem wszystkich innych przewodów. Przed podłączeniem przewodu zasilającego należy sprawdzić, czy urządzenie źródłowe zostało podłączone. Komputer może zostać podłączony to produktu na kilka różnych sposobów. Wybierz sposób podłączenia odpowiedni dla Twojego komputera. Akcesoria używane do podłączenia mogą się różnić w zależności od produktu. Poniższe obrazy mają jedynie charakter poglądowy. Rzeczywiste sytuacje mogą różnić się od tych na obrazach. Połączenie za pomocą kabla DVI (cyfrowe) DVI IN Połączenie za pomocą kabla HDMI-DVI HDMI IN (MAGICINFO) W przypadku podłączania komputera do produktu za pomocą kabla HDMI-DVI należy ustawić w polu Edytuj nazwę tryb DVI PC, aby uzyskać dostęp do treści audio i wideo przechowywanych na komputerze. 2 Podłączanie i korzystanie z urządzenia źródłowego 48

49 2 Podłączanie i korzystanie z urządzenia źródłowego Podłączanie za pomocą kabla HDMI HDMI IN (MAGICINFO) Podłączenie za pomocą kabla DP DP IN 2 Podłączanie i korzystanie z urządzenia źródłowego 49

50 2 Podłączanie i korzystanie z urządzenia źródłowego Zmiana rozdzielczości Dostosuj rozdzielczość i częstotliwość odświeżania w Panelu sterowania swojego komputera, aby uzyskać optymalną jakość obrazu. Jakość obrazu ekranów TFT-LCD może się pogorszyć, jeśli nie zostanie wybrana optymalna rozdzielczość. Zmiana rozdzielczości w systemie Windows XP Przejść do opcji menu Panel sterowania Ekran Ustawienia i zmienić rozdzielczość ********** **** **** 2 Podłączanie i korzystanie z urządzenia źródłowego 50

51 2 Podłączanie i korzystanie z urządzenia źródłowego Zmiana rozdzielczości w systemie Windows Vista Otwórz Panel sterowania Personalizacja Ustawienia ekranu i zmień rozdzielczość *********** *********** 2 Podłączanie i korzystanie z urządzenia źródłowego 51

52 2 Podłączanie i korzystanie z urządzenia źródłowego Zmiana rozdzielczości w systemie Windows 7 Przejść do opcji menu Panel sterowania Ekran Rozdzielczość ekranu i zmienić rozdzielczość **** **** 2 Podłączanie i korzystanie z urządzenia źródłowego 52

53 2 Podłączanie i korzystanie z urządzenia źródłowego 2.3 Podłączanie do monitora zewnętrznego DVI OUT Poniższe obrazy mają jedynie charakter poglądowy. Rzeczywiste sytuacje mogą różnić się od tych na obrazach. Funkcja Loopout służy do podwajania obrazu wyświetlanego na głównym ekranie. Połączyć gniazdo [DVI OUT] głównego wyświetlacza z gniazdem [DVI IN] lub [HDMI IN] drugiego wyświetlacza. Obsługiwane są również rozdzielczości w standardzie Full HD. Obsługiwane źródła sygnału wejściowego obejmują między innymi DVI IN, DP IN i HDMI IN. Liczba monitorów, które można połączyć szeregowo, jest ograniczona. Port [DVI OUT] niniejszego produktu nie obsługuje protokołu HDCP. 2 Podłączanie i korzystanie z urządzenia źródłowego 53

54 2 Podłączanie i korzystanie z urządzenia źródłowego 2.4 Podłączanie urządzenia wideo Nie podłączać przewodu zasilającego przed podłączeniem wszystkich innych przewodów. Przed podłączeniem przewodu zasilającego należy sprawdzić, czy urządzenie źródłowe zostało podłączone. Urządzenie wideo można podłączyć za pomocą kabla. Poniższe obrazy mają jedynie charakter poglądowy. Rzeczywiste sytuacje mogą różnić się od tych na obrazach. Akcesoria używane do podłączenia mogą się różnić w zależności od produktu. Aby zmienić źródło, należy nacisnąć na pilocie przycisk SOURCE Połączenie za pomocą kabla HDMI-DVI HDMI IN (MAGICINFO) Odtwarzanie dźwięku nie będzie możliwe w przypadku podłączenia urządzenia wideo za pomocą kabla HDMI-DVI. Aby rozwiązać ten problem, należy dodatkowo podłączyć kabel audio do gniazd audio produktu oraz urządzenia wideo. Obsługiwane rozdzielczości obejmują 1080p (50/60Hz), 720p (50/60Hz), 480p i 576p. 2 Podłączanie i korzystanie z urządzenia źródłowego 54

55 2 Podłączanie i korzystanie z urządzenia źródłowego Podłączanie za pomocą kabla HDMI HDMI IN (MAGICINFO) Korzystanie z kabla HDMI lub HDMI-DVI (do 1080p) Aby uzyskać obraz i dźwięk o wyższej jakości, należy podłączyć produkt do urządzenia cyfrowego za pomocą kabla HDMI. Kabel HDMI obsługuje sygnały cyfrowe wideo i audio; nie wymaga zastosowania kabla audio. Aby podłączyć produkt do urządzenia cyfrowego, które nie obsługuje sygnału wyjściowego HDMI, należy zastosować kable HDMI/DVI i audio. Jeżeli do produktu podłączono urządzenie zewnętrzne korzystające ze starszej wersji trybu HDMI, obraz może nie wyświetlać się poprawnie (albo wcale), może też nie działać dźwięk. Jeśli taki problem wystąpi, należy skierować do producenta urządzenia zewnętrznego zapytanie o wersję HDMI i jeśli jest przestarzała poprosić o aktualizację. Używać kabla HDMI o grubości 14 mm lub mniejszej. Zakupić certyfikowany kabel HDMI. W przeciwnym wypadku może wystąpić problem z wyświetlaniem obrazu lub błąd w połączeniu. Zaleca się stosowanie podstawowego kabla HDMI typu High Speed lub kabla z przewodem Ethernet. To urządzenie nie obsługuje funkcji Ethernet przez HDMI Podłączanie do systemu audio AUDIO OUT 2 Podłączanie i korzystanie z urządzenia źródłowego 55

56 2 Podłączanie i korzystanie z urządzenia źródłowego 2.5 Podłączanie skrzynki sieciowej (sprzedawane oddzielnie) HDMI IN (MAGICINFO) Szczegóły dotyczące podłączania skrzynki sieciowej do urządzeń zawiera instrukcja obsługi dostarczana ze skrzynką sieciową MagicInfo Aby móc używać funkcji MagicInfo, należy najpierw podłączyć do produktu skrzynkę sieciową (sprzedawana osobno). Aby zmienić ustawienia funkcji MagicInfo, należy uruchomić z poziomu pulpitu aplikację "MagicinfoSetupWizard". Szczegółowe informacje dotyczące korzystania z funkcji MagicInfo znajdują się na płycie DVD dostarczanej ze skrzynką sieciową. Informacje zawarte w niniejszej sekcji mogą ulec zmianie bez wcześniejszego powiadomienia celem poprawy jakości produktu. W przypadku pojawienia się problemu wynikającego z zainstalowania systemu operacyjnego innego niż dostarczony ze skrzynką sieciową, przywrócenia poprzedniej wersji systemu operacyjnego bądź zainstalowania oprogramowania niezgodnego z dostarczonym systemem operacyjnym, użytkownik nie będzie mógł skorzystać ze wsparcia technicznego, a wizyta technika serwisowego będzie odpłatna. Nie będzie również możliwa wymiana produktu ani otrzymanie zwrotu kosztów zakupu. 2 Podłączanie i korzystanie z urządzenia źródłowego 56

57 2 Podłączanie i korzystanie z urządzenia źródłowego 2.6 Zmiana źródła sygnału Wybierz źródło O m MENU Wejście Wybierz źródło ENTER Można wyświetlić ekran urządzenia źródłowego podłączonego do produktu. Wybierz źródło z menu Source List, aby wyświetlić ekran wybranego urządzenia. Szczegółowe informacje na temat menu Wejście znajdują się w punkcie strona 93. ź ź ć DVI HDMI DisplayPort MagicInfo - Aktywne po podłączeniu do modemu sieciowego. Źródło wejściowe można również zmienić za pomocą przycisku SOURCE na pilocie. Jeśli zostanie wybrane nieodpowiednie urządzenie źródłowe, ekran może być wyświetlany nieprawidłowo. 2 Podłączanie i korzystanie z urządzenia źródłowego 57

58 5 8 3 Korzystanie z programu MDC Multiple Display Control (MDC) to program umożliwiający łatwe sterowanie kilkoma wyświetlaczami równocześnie przy użyciu komputera. 3.1 Konfiguracja ustawień funkcji Sterowanie wieloma O m MENU Sterowanie wieloma ENTER Przypisuje indywidualny identyfikator do ustawień. ą ź ć Konfiguracja ID Przypisywanie wyróżniających identyfikatorów ustawieniom Wprowadzenie ID Wybiera funkcje nadajnika dla poszczególnych ustawień. Aktywowane zostaną tylko te ustawienia, których identyfikator odpowiada ustawieniom nadajnika Połączenie MDC Opcja służy do wyboru portu, z którego będą odbierane sygnały wejściowe MDC. RS232C MDC Łączy się z MDC poprzez kabel RS232C MDC. RJ45 MDC Łączy się z MDC poprzez kabel RJ45 MDC Ustawienie sieci Ustawien. IP : Ręcznie, Auto Adres IP: Jeśli ustawienie Ustawien. IP ma wartość Ręcznie, ręcznie wprowadź wartość Adres IP. Maska podsieci: Jeśli ustawienie Ustawien. IP ma wartość Ręcznie, ręcznie wprowadź wartość Maska podsieci. Brama : Jeśli ustawienie Ustawien. IP ma wartość Ręcznie, ręcznie wprowadź wartość Brama. 3 Korzystanie z programu MDC

59 3 Korzystanie z programu MDC 3.2 Instalacja/dezinstalacja programu MDC Instalacja 1 Włóż instalacyjny dysk CD do napędu CD-ROM. 2 Kliknij ikonę programu instalacyjnego MDC Unified. Jeśli na ekranie głównym nie wyświetli się ekran instalacji oprogramowania, skorzystaj z pliku wykonywalnego "MDC Unified" w folderze MDC na płycie CD. 3 Wybierz język instalacji. Następnie kliknij przycisk "OK". 4 Po wyświetleniu ekranu "Welcome to the InstallShield Wizard for MDC_Unified" kliknij przycisk "Next". 5 W oknie "License Agreement", wybierz "I accept the terms of the license agreement", następnie kliknij "Next". 6 W wyświetlonym oknie "Customer Information" wypełnij wszystkie pola, a następnie kliknij przycisk "Next". 7 W oknie "Destination Folder" wybierz miejsce, w którym chcesz zainstalować program, a potem kliknij przycisk "Next". Jeśli ścieżka docelowa nie zostanie określona, program zostanie zainstalowany w lokalizacji domyślnej. 8 W oknie "Ready to Install the Program" sprawdź miejsce docelowe instalacji programu, a następnie kliknij przycisk "Install". 9 Pojawi się informacja o postępie instalacji. 10 Kliknij przycisk "Finish" w wyświetlonym oknie "InstallShield Wizard Complete". Wybierz opcję "Launch MDC Unified", a następnie kliknij przycisk "Finish", aby od razu uruchomić program MDC. 11 Po instalacji na pulpicie zostanie utworzona ikona skrótu MDC Unified. Ikona pliku wykonywalnego MDC może nie być widoczna w zależności od systemu komputerowego lub specyfikacji produktu. Naciśnij klawisz F5, jeśli ikona pliku wykonywalnego nie jest widoczna Dezinstalacja 1 Wybierz opcję Ustawienia > Panel Sterowania w menu Start i kliknij dwa razy opcję Dodaj/Usuń Programy. 2 Wybierz program MDC Unified z listy i kliknij opcję Zmień/Usuń Na instalację programu MDC może mieć wpływ karta graficzna, płyta główna, a także warunki sieciowe. 3 Korzystanie z programu MDC 59

60 3 Korzystanie z programu MDC 3.3 Czym jest MDC? Multiple Display Control (MDC) to aplikacja umożliwiająca łatwe sterowanie kilkoma wyświetlaczami równocześnie przy użyciu komputera Ustanawianie połączenia z aplikacją MDC Połączenie RS-232C (szeregowa transmisja danych) Kabel szeregowy RS-232C należy podłączyć do portów szeregowych komputera i wyświetlacza. RS232C OUT RS232C IN 3 Korzystanie z programu MDC 60

61 3 Korzystanie z programu MDC Połączenie Ethernet Wpisz adres IP głównego wyświetlacza i podłącz wyświetlacz do komputera. Pozostałe wyświetlacze można połączyć ze sobą za pomocą kabla szeregowego RS-232C. Łączenie za pomocą kabla LAN RJ45 Przez port [RJ45] na produkcie oraz porty LAN na koncentratorze można do produktu podłączyć wiele urządzeń. Łączenie z kablem szeregowym RS232C przez kabel LAN RS232C OUT RJ45 Przez port [RS232C OUT] na produkcie można podłączyć wiele urządzeń. 3 Korzystanie z programu MDC 61

62 3 Korzystanie z programu MDC Zarządzanie połączeniami Do zarządzania połączeniami służą Connection list i Connection list modification options. Connection list lista połączeń zawiera szczegółowe informacje na temat połączeń, takie jak ustawienia połączenia (IP/COM, numer portu, adres MAC i ustawienie opcji Connection Type), jego stan, ustawienie opcji Set ID Range i wykryte urządzenia. Każde połączenie może obejmować maksymalnie 100 urządzeń połączonych szeregowo w łańcuch. Wszystkie wyświetlacze LFD wykryte w połączeniu są wyświetlane na liście urządzeń. Użytkownik może łączyć je w grupy i wysyłać polecenia do wykrytych urządzeń. Connection list modification options dostępne są następujące opcje modyfikacji połączeń: Add, Edit, Delete i Refresh. 3 Korzystanie z programu MDC 62

63 3 Korzystanie z programu MDC Auto Set ID Funkcja Auto Set ID przypisuje identyfikatory wszystkim wyświetlaczom LFD połączonym w łańcuch w ramach wybranego połączenia. Połączenie może obejmować maksymalnie 100 wyświetlaczy LFD. Identyfikatory urządzeń w łańcuchu są przypisywane sekwencyjnie od 1 do 99. Ostatni identyfikator ma wartość 0. 3 Korzystanie z programu MDC 63

64 3 Korzystanie z programu MDC Klonowanie Za pomocą funkcji klonowania można skopiować ustawienia pojedynczego wyświetlacza LFD i przypisać je do wielu wyświetlaczy LFD. Użytkownik może wybrać, czy klonowaniu mają podlegać wybrane czy wszystkie zakładki służy do tego okno ustawień kopiowania. 3 Korzystanie z programu MDC 64

65 3 Korzystanie z programu MDC Powtarzanie polecenia Funkcja ta służy do ustalania maksymalnej liczby powtórzeń polecenia aplikacji MDC w przypadku braku odpowiedzi lub niepoprawnej odpowiedzi wyświetlacza LFD. Liczbę powtórzeń można ustawić za pomocą okna ustawień aplikacji MDC. Wartość ta musi mieścić się w zakresie Wartość domyślna to 1. 3 Korzystanie z programu MDC 65

66 3 Korzystanie z programu MDC Rozpoczynanie pracy z aplikacją MDC 1 Aby uruchomić program MDC, wybierz opcje Start Programy Samsung MDC Unified. 2 Kliknij opcję Add, aby dodać wyświetlacz. Jeśli ustanowiono połączenie w standardzie RS232C, przejdź do opcji Serial i ustaw COM Port. 3 Korzystanie z programu MDC 66

67 3 Korzystanie z programu MDC Jeśli ustanowiono połączenie w standardzie Ethernet, wprowadź adres IP wyświetlacza. 3 Korzystanie z programu MDC 67

68 3 Korzystanie z programu MDC Układ ekranu głównego Pasek menu Urządzenia Harmonogramy Lista urządzeń Zmiana stanu wyświetlacza lub ustawień programu. Wyświetlanie listy podłączonych urządzeń lub ich grup. Wyświetlanie listy ustawionych harmonogramów. Wybieranie urządzenia, którego ustawienia mają być wyregulowane. 5 Modyfikacja listy urządzeń Dodawanie, edycja, usuwanie urządzeń lub edycja grup. 6 Pomoc Wyświetlanie tematów pomocy aplikacji. 3 Korzystanie z programu MDC 68

69 3 Korzystanie z programu MDC Menu Wybrane urządzenia można włączać i wyłączać, regulować ich głośność lub zmieniać źródło sygnału wejściowego. Wybierz wyświetlacze z listy urządzeń, a następnie wybierz kartę Home. 1 Home Wybierz opcję i zmień odpowiadające jej ustawienie. Zasilanie On: włączanie wybranego wyświetlacza. Off: wyłączanie wybranego wyświetlacza. Input Sygnał wejściowy: Zmiana źródła sygnału. Dostępne źródła sygnału różnią się w zależności od modelu podłączonego urządzenia. Źródło sygnału można zmieniać jedynie w przypadku włączonych wyświetlaczy. Channel: zmiana kanału. Kanał TV można zmienić za pomocą klawiszy strzałek w górę/w dół. Kanał można zmieniać jedynie wtedy, gdy ustawiono źródło sygnału TV. Wybrać można wyłącznie zarejestrowane programy. 2 Volume Regulacja głośności i wyłączenie dźwięku są możliwe jedynie w przypadku włączonych wyświetlaczy. Volume Głośność można regulować za pomocą suwaka w zakresie od 0 do 100. Regulacja głośności wybranego wyświetlacza. Sygnał wejściowy Włączanie i wyłączanie opcji Mute dla danego wyświetlacza. Opcja Mute zostanie automatycznie wyłączona, jeśli ustawienie opcji Volume zostanie zmienione, gdy opcja Mute jest włączona. 3 Korzystanie z programu MDC 69

70 3 Korzystanie z programu MDC 3 Alert Fault Device To menu zawiera listę urządzeń, które wygenerowały następujące błędy: błąd wentylatora, temperatury, czujnika jasności lub lampy. Wybierz wyświetlacz z listy. Przycisk Repair stanie się aktywny. Kliknij przycisk odświeżania, aby odświeżyć stan błędu wyświetlacza. Naprawiony wyświetlacz zniknie z listy Fault Device List. Fault Device Alert Błąd wyświetlacza zostanie zgłoszony za pomocą wiadomości . Wypełnij wszystkie wymagane pola. Przyciski Test i OK staną się aktywne. Upewnij się, że wypełniono pole Sender, a w polu Recipient wprowadzono co najmniej jednego odbiorcę Regulacja ekranu Ustawienia ekranu (kontrast, jasność itd.) można regulować. Wybierz wyświetlacze z listy urządzeń, a następnie wybierz kartę Picture. Własne ustawienia Wybierz opcję i zmień odpowiadające jej ustawienie. Opcje Color i Tint są niedostępne, jeśli jako źródło sygnału wybrano opcję PC. Opcje Red, Green, Blue i PC Screen Adjustment są niedostępne, jeśli jako źródło sygnału wybrano opcję Video. Opcje Color, Tint, Color Tone, Color Temp, Red, Green, Blue i PC Screen Adjustment są niedostępne, jeśli wybrano zarówno opcję PC Source, jak i Video Source. Contrast Regulacja kontrastu wybranego urządzenia. Brightness Regulacja jasności wybranego urządzenia. Color Regulacja kolorów wybranego urządzenia. 3 Korzystanie z programu MDC 70

71 3 Korzystanie z programu MDC Tint (G/R) Regulacja odcienia wybranego urządzenia. Color Tone Regulacja tonacji kolorystycznej tła wybranego urządzenia. Color Temp Regulacja temperatury barwowej wybranego urządzenia. Opcja ta jest włączona, jeśli dla opcji Color Tone wybrano ustawienie Off. Red Regulacja nasycenia koloru czerwonego wybranego urządzenia. Green Regulacja nasycenia koloru zielonego wybranego urządzenia. Blue Regulacja nasycenia koloru niebieskiego wybranego urządzenia. 3 Korzystanie z programu MDC 71

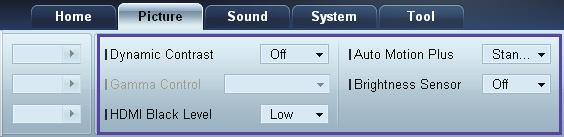

72 3 Korzystanie z programu MDC Opcje Dynamic Contrast Regulacja ustawień opcji Dynamic Contrast dla wybranego urządzenia. Gamma Control Regulacja wartości gamma wybranego urządzenia. Auto Motion Plus Opcja ta służy do wyświetlania dynamicznych obrazów. Off: wyłączanie funkcji Auto Motion Plus. Clear: ustawienie poziomu funkcji Auto Motion Plus na wyraźny. Tryb ten przystosowano do wyświetlania żywych obrazów. Standard: ustawienie poziomu funkcji Auto Motion Plus na standardowy. Smooth: ustawienie poziomu funkcji Auto Motion Plus na płynny. Tryb ten przystosowano do wyświetlania płynnych obrazów. Custom: regulacja poziomu wypalania lub migotania ekranu. Demo: funkcja ta demonstruje technologię Auto Motion Plus. Rezultat zmiany trybu można zobaczyć po lewej stronie okna. Auto Motion Plus może nie być dostępny w zależności od urządzenia. Brightness Sensor Włączanie i wyłączanie opcji Brightness Sensor dla wybranego urządzenia. Brightness Sensor wykrywa natężenie światła otoczenia i automatycznie dostosowuje do niego jasność ekranu. Brightness Sensor może nie być dostępny w zależności od urządzenia. 3 Korzystanie z programu MDC 72

73 3 Korzystanie z programu MDC Wymiary Picture Size Dostosowywanie wymiarów ekranu wybranego urządzenia. Opcja Detail zostanie wyłączona, jeśli dla opcji Picture Size wybrano ustawienie, które nie obsługuje szczegółowej konfiguracji. Przyciski -/+ służą do regulacji ustawienia opcji Zoom. Wyświetlany obszar można przesuwać, używając przycisków góra/dół/lewo/prawo. Detail Umożliwia wyświetlenie szczegółowych ustawień wybranego rozmiaru ekranu. PC Screen Adjustment Zgrubną lub dokładną regulację częstotliwości można przeprowadzić za pomocą przycisków -/+ opcji Coarse lub Fine. Aby przesunąć ekran, kliknij jeden z czterech obrazków poniżej opcji Position. Aby automatycznie ustawić lub dostroić częstotliwość lub przesunąć ekran, kliknij opcję Auto Adjustment. 3 Korzystanie z programu MDC 73

74 3 Korzystanie z programu MDC Ustawienia dźwięku Ustawienia dźwięku można wyregulować. Wybierz wyświetlacze z listy urządzeń, a następnie wybierz kartę Sound. Opcja Bass lub Treble będzie niedostępna, jeśli nie jest obsługiwana przez wybrane urządzenie. Bass Dostosowywanie niskich tonów wybranego wyświetlacza. Treble Dostosowywanie wysokich tonów wybranego wyświetlacza. Balance (L/R) Regulacja głośności lewego i prawego głośnika wybranego wyświetlacza. SRS TS XT Włączanie i wyłączanie opcji SRS TS XT dla wybranego urządzenia. 3 Korzystanie z programu MDC 74

75 3 Korzystanie z programu MDC Ustawienia ogólne Wybierz wyświetlacze z listy urządzeń, a następnie wybierz kartę System. Video Wall Z funkcji Video Wall można korzystać w celu wyświetlania części lub całości obrazu, bądź powtórzenia tego samego obrazu, na każdym z kilku podłączonych urządzeń. Opcja Video Wall jest aktywna wyłącznie, gdy urządzenia połączono w grupę. Video Wall Włączanie/wyłączanie funkcji Video Wall. Format Wybór formatu wyświetlania podzielonego ekranu. 3 Korzystanie z programu MDC 75

76 3 Korzystanie z programu MDC H Wprowadź liczbę urządzeń w poziomie. Można ustawić do 15 wyświetlaczy w rzędzie. Jeśli dla opcji H ustawiono wartość 15, dla opcji V można ustawić maksymalnie wartość 6. V Wprowadź liczbę urządzeń w pionie. Można ustawić do 15 wyświetlaczy w rzędzie. Jeśli dla opcji H ustawiono wartość 15, dla opcji V można ustawić maksymalnie wartość 6. Screen Position Podgląd rozmieszczenia wyświetlaczy (skonfigurowanych za pomocą funkcji dzielenia ekranu) lub zmiana tego rozmieszczenia w razie potrzeby. Opcje Screen Position i Preview zostaną aktywowane po włączeniu opcji Video Wall. Jeśli wybrano wiele urządzeń, opcja Preview będzie aktywna tylko wtedy, gdy ustawienia opcji H i V będą zgodne z rozmieszczeniem wybranych urządzeń. Aby zmienić ustawienie opcji Position, wybierz urządzenie i przesuń je do nowej pozycji. Zakres ustawień podziału ekranu może się różnić w zależności od modelu. 3 Korzystanie z programu MDC 76

77 3 Korzystanie z programu MDC PIP Podstawowe informacje wymagane do regulacji ustawień opcji PIP. Opcja PIP zostanie wyłączona, jeśli dla opcji Video Wall zostanie wybrane ustawienie ON. Należy zauważyć, że opcja Picture Size zostanie wyłączona, jeśli dla opcji PIP zostanie wybrane ustawienie ON. PIP Size Wyświetlanie ustawień funkcji PIP Size dla wybranego wyświetlacza. PIP Source Wybieranie źródła obrazu PIP. Sound Select Wybieranie i włączanie dźwięku z ekranu głównego lub pomocniczego. Channel Kanał można zmienić, jeśli dla opcji PIP Source wybrano ustawienie TV. 3 Korzystanie z programu MDC 77

78 3 Korzystanie z programu MDC Ogólne User Auto Color Automatyczna regulacja kolorów ekranu. Auto Power Ustawianie automatycznego włączenia urządzenia. Standby Control Ustawianie włączania trybu oczekiwania w przypadku niewykrycia źródła sygnału. Wentylator i temperatura Konfiguracja ustawień wymaganych od wykrywania prędkości wentylatora i temperatury wewnętrznej celem ochrony urządzenia. Fan Control Wybór metody konfiguracji prędkości wentylatora. Fan Speed Konfiguracja prędkości wentylatora. Temperature Określanie zakresu temperatur do pomiaru temperatury wewnętrznej. 3 Korzystanie z programu MDC 78

79 3 Korzystanie z programu MDC Bezpieczeństwo Safety Lock Blokowanie menu ekranowych. Aby odblokować menu, wybierz dla opcji Safety Lock ustawienie Off. Button Lock Blokowanie przycisków na urządzeniu. Aby odblokować przyciski, wybierz dla opcji Button Lock ustawienie Off. Menu ekranowe Source OSD Wskazywanie, czy po zmianie ustawienia opcji Source ma być wyświetlany komunikat. Not Optimum Mode OSD Wskazywanie, czy po wybraniu niekompatybilnego trybu ma być wyświetlany komunikat. No Signal OSD Wskazywanie, czy w przypadku braku sygnału wejściowego ma być wyświetlany komunikat. MDC OSD Wskazywanie, czy po zmianie ustawień z poziomu aplikacji MDC ma być wyświetlany komunikat. 3 Korzystanie z programu MDC 79

80 3 Korzystanie z programu MDC Czas Clock Set Zmiana bieżącej godziny urządzenia zgodnie z godziną ustawioną na komputerze. Jeśli dla urządzenia nie ustawiono godziny, wyświetlone zostaną wartości puste. Timer On Time: ustawianie godziny włączenia wybranego urządzenia. Off Time: ustawianie godziny wyłączenia wybranego urządzenia. Volume: ustawianie głośności urządzenia po włączeniu zgodnie z ustawieniem opcji On Time. Source: ustawianie źródła sygnału ustawianego po włączeniu urządzenia zgodnie z ustawieniem opcji On Time. Holiday: ustawienia funkcji Holiday Management można powiązać z opcją Timer. 3 Korzystanie z programu MDC 80

81 3 Korzystanie z programu MDC Repeat: określanie okresu, w którym mają być stosowane wybrane ustawienia opcji Timer. Once: jednorazowa aktywacja programatora czasowego. EveryDay: codzienna aktywacja programatora czasowego. Mon~Fri: aktywacja programatora czasowego w dni powszednie. Mon~Sat: aktywacja programatora czasowego od poniedziałku do soboty. Sat~Sun: aktywacja programatora czasowego w sobotę i niedzielę. Manual: wybór dni tygodnia. Pola wyboru służące do wskazywania dni tygodnia, umieszczone poniżej opcji Repeat, będą aktywne wyłącznie po wybraniu ustawienia Manual. Holiday Management Funkcja Holiday Management zapobiega uruchamianiu urządzeń zgodnie z ustawieniami funkcji Timer w określonych dniach. Funkcję Holiday Management można włączyć lub wyłączyć w ustawieniach funkcji Timer. Add: określanie urlopów: Kliknij przycisk Add w oknie Holiday Management. Delete : usuwanie urlopów. zaznacz odpowiednie pola wyboru, a następnie kliknij ten przycisk. Lista urlopów: wyświetlanie listy ustawionych urlopów. 3 Korzystanie z programu MDC 81

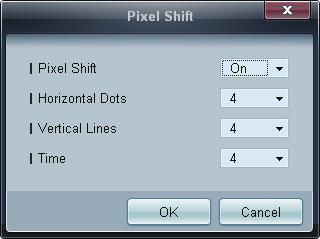

82 3 Korzystanie z programu MDC Ochrona przed wypalaniem powidoków Pixel Shift Nieznaczne przesuwanie ekranu w określonych odstępach czasu w celu zapobiegnięcia wypalaniu powidoków. Screen Saver Funkcja ta zapobiega wypalaniu powidoków, gdy na ekranie wybranego urządzenia przez dłuższy czas wyświetlany jest nieruchomy obraz. Interval: określanie przedziału czasowego potrzebnego do aktywacji funkcji Screen Saver. Mode: ustawienie opcji Time może różnić się w zależności od ustawienia opcji Mode. 3 Korzystanie z programu MDC 82

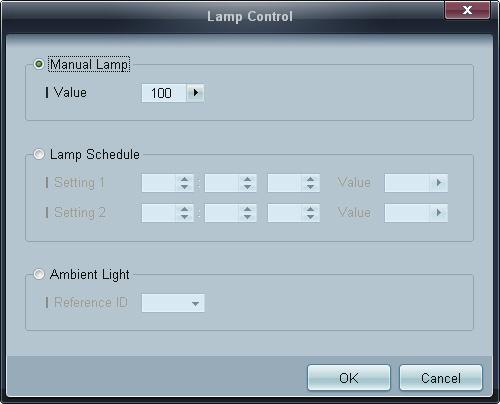

83 3 Korzystanie z programu MDC Safety Screen Funkcja Safety Screen chroni przed wypalaniem powidoków na ekranie wybranego urządzenia w przypadku wyświetlania nieruchomego obrazu przez długi czas. Lamp Control Funkcja Lamp Control służy do dostosowywania podświetlenia w celu ograniczenia zużycia energii. Automatyczna regulacja podświetlenia wybranego urządzenia o określonej porze. Po zmianie ustawień opcji Manual Lamp Control, dla opcji Auto Lamp Control automatycznie wybrane zostanie ustawienie Off. Ręczne dostosowywanie podświetlenia dla wybranego wyświetlacza. Po zmianie ustawień opcji Auto Lamp Control, dla opcji Manual Lamp Control automatycznie wybrane zostanie ustawienie Off. Ambient Light: funkcja Ambient Light wykrywa natężenie światła otoczenia i automatycznie dostosowuje do niego jasność ekranu wszystkich wyświetlaczy LFD połączonych szeregowo w łańcuch. 3 Korzystanie z programu MDC 83

84 3 Korzystanie z programu MDC Ustawienia narzędzi Bezpieczeństwo Panel Control Włącza lub wyłącza ekran urządzenia. Remote Control Włączanie lub wyłączanie zdalnego sterowania. 2 Resetowanie Reset Picture Resetowanie ustawień ekranu. Reset Sound Resetowanie ustawień dźwięku. Reset System Resetowanie ustawień systemowych. Reset All Równoczesne resetowanie ustawień ekranu, dźwięku i ustawień systemowych. 3 Korzystanie z programu MDC 84

85 3 Korzystanie z programu MDC 3 Edit Column Wybieranie pozycji, które mają być wyświetlane na liście urządzeń. 4 Information Wyświetlanie informacji o aplikacji. 3 Korzystanie z programu MDC 85

86 3 Korzystanie z programu MDC Inne funkcje Zmiana wielkości okna Umieść wskaźnik myszy w rogu okna programu. Wyświetli się strzałka. Przesuń strzałkę, aby dostosować wielkość okna aplikacji. 3 Korzystanie z programu MDC 86

87 3 Korzystanie z programu MDC Zarządzanie grupami Tworzenie grup Tworzenie grup i zarządzanie listami urządzeń w oparciu o grupy. Nie można używać powtarzających się nazw grup. 1 Kliknij prawym przyciskiem myszy i wybierz opcje Group>Edit w obszarze listy urządzeń po lewej stronie okna aplikacji. 2 W wyświetlonym oknie Edit Group kliknij opcję Add on the sub level lub Add on the same level. Add on the same level: tworzenie grupy na tym samym poziomie co wybrana grupa. Przycisk Add on the same level jest aktywny, gdy utworzono co najmniej jedną grupę. 3 Korzystanie z programu MDC 87

88 3 Korzystanie z programu MDC Add on the sub level: tworzenie podgrupy w wybranej grupie. 3 Wprowadź nazwę grupy. Usuwanie grup 1 Wybierz nazwę grupy i kliknij przycisk Edit. 2 W wyświetlonym oknie Edit Group kliknij opcję Delete. 3 Kliknij opcję Yes. Grupa zostanie usunięta. Zmiana nazw grup 1 Wybierz nazwę grupy i kliknij przycisk Edit. 2 W wyświetlonym oknie Edit Group kliknij opcję Rename. Rename 3 Gdy kursor wyświetli się na starej nazwie grupy, wprowadź nową nazwę. 3 Korzystanie z programu MDC 88

89 3 Korzystanie z programu MDC Zarządzanie harmonogramami Tworzenie harmonogramów Harmonogramy tworzy i rejestruje się w oparciu o grupy. 1 Kliknij opcję All Schedule List w obszarze harmonogramów po lewej stronie okna aplikacji. Przycisk Add w środkowej części okna stanie się aktywny. 2 Kliknij przycisk Add. Wyświetli się okno Add Schedule. 3 Korzystanie z programu MDC 89

90 3 Korzystanie z programu MDC 3 Kliknij przycisk Add poniżej opcji Device Group, a następnie wybierz grupę, dla której ma być dodany harmonogram. 4 Określ ustawienia w obszarach Date&Time/Action, a następnie kliknij opcję OK. Harmonogram zostanie dodany, a w oknie listy urządzeń pojawi się lista harmonogramów. Device Group: wybór grupy. Date&Time Instant Execution: natychmiastowe wykonanie harmonogramu. Timer: wskazanie daty, godziny i przedziału czasowego wykonania harmonogramu. Action: wybór funkcji, która uruchomi się w wybranym czasie i w wybranym odstępie czasowym. Modyfikacja harmonogramu Aby zmodyfikować harmonogram, wybierz harmonogram, a następnie kliknij opcję Edit. Usuwanie harmonogramu Aby usunąć harmonogram, wybierz harmonogram, a następnie kliknij opcję Delete. 3 Korzystanie z programu MDC 90

91 3 Korzystanie z programu MDC Instrukcja rozwiązywania problemów Problem Wyświetlacz, który chcę ustawić, nie pojawia się w informacjach systemowych. Rozwiązanie 1. Sprawdź kabel RS232C (upewnij się, że kabel jest poprawnie podłączony do właściwego portu szeregowego). 2. Sprawdź, czy nie jest podłączony inny wyświetlacz o takim samym ID. Podłączenie dwóch wyświetlaczy o tym samym ID może spowodować brak rozpoznania urządzenia z powodu konfliktu danych. 3. Upewnij się, że ID wyświetlacza to liczba od 0 do 99. (Zmień identyfikator za pomocą menu Display). W przypadku wyświetlaczy obsługujących identyfikatory w przedziale liczbowym od 0 do 99 ID powinno być ustawione w tym przedziale liczbowym. Wyświetlacz, który chcę ustawić, nie pojawia się w innych tabelach informacyjnych sterowania. Nieustannie pojawia się poniższy komunikat. Sprawdź, czy wyświetlacz jest włączony. (Sprawdź stan zasilania w informacjach systemowych). Upewnij się, że wybrane zostało to źródło sygnału, do którego wyświetlacz jest podłączony. Sprawdź, czy wybrany został odpowiedni wyświetlacz. Wyświetlacze włączają się lub wyłączają o różnych porach mimo zdefiniowania opcji On Time lub Off Time. Pilot nie działa. Dostosuj ustawienie godziny w komputerze, aby zsynchronizować godziny na podłączonych wyświetlaczach. Pilot może nie działać, jeśli zostanie odłączony kabel RS-232C lub program zostanie nieprawidłowo zamknięty w sytuacji, gdy dla opcji Remote Control wybrano ustawienie Disable. Aby rozwiązać ten problem, należy ponownie uruchomić program i wybrać dla opcji Remote Control ustawienie Enable. Program może czasami działać nieprawidłowo w wyniku problemów z komunikacją między komputerem a wyświetlaczem lub z powodu fal elektromagnetycznych emitowanych przez pobliskie urządzenia elektroniczne. 3 Korzystanie z programu MDC 91

92 3 Korzystanie z programu MDC Sposób wyświetlania właściwości wyświetlacza podczas używania kilku wyświetlaczy równocześnie 1 Jeżeli nie zostanie wybrany żaden wyświetlacz: zostaną wyświetlone dane domyślne. 2 Jeżeli zostanie wybrany jeden wyświetlacz: pojawią się ustawienia tego wyświetlacza. 3 Jeżeli wybrane zostaną dwa wyświetlacze (np. ID 1 i ID 3): ustawienia dla pozycji ID 1 pojawią się przed ustawieniami dla pozycji ID 3. 4 Jeżeli zostanie zaznaczona opcja All+Select i wybrane zostaną wszystkie wyświetlacze: zostaną wyświetlone ustawienia domyślne. 3 Korzystanie z programu MDC 92

93 4 Regulacja ekranu 4.1 Wybierz źródło O m MENU Wejście Wybierz źródło ENTER Można wyświetlić ekran urządzenia źródłowego podłączonego do produktu. Wybierz źródło z menu Source List, aby wyświetlić ekran wybranego urządzenia. ź ź ć DVI HDMI DisplayPort MagicInfo - Aktywne po podłączeniu do modemu sieciowego. Źródło wejściowe można również zmienić za pomocą przycisku SOURCE na pilocie. Jeśli zostanie wybrane nieodpowiednie urządzenie źródłowe, ekran może być wyświetlany nieprawidłowo. 4 Regulacja ekranu 93

94 4 Regulacja ekranu 4.2 Edytuj nazwę O m MENU Wejście Edytuj nazwę ENTER Możliwa jest zmiana nazwy podłączonego urządzenia źródłowego. ę ź ć Czasami ekran może być wyświetlany nieprawidłowo, chyba że nazwa urządzenia źródłowego zostanie określona w menu Edytuj nazwę. Ponadto, aby uzyskać optymalną jakość obrazu, najlepiej jest zmienić nazwę urządzenia źródłowego w menu Edytuj nazwę. Lista może obejmować wyszczególnione poniżej urządzenia źródłowe. Urządzenia źródłowe na liście będą się różnić w zależności od wybranego źródła. Magnetowid / DVD / Dekoder kabl. / Dekoder HD / Dekoder sat. / Odbiornik AV / Odbiornik DVD / Gra / Kamera / DVD Combo / DHR / PC / DVI PC / Urządzenia DVI Ustawienia dostępne w menu Obraz zależą od wybranego źródła oraz ustawień wybranych w menu Edytuj nazwę. Jeżeli komputer podłączono do portu [HDMI IN (MAGICINFO)] za pomocą kabla HDMI, w funkcji Edytuj nazwę należy ustawić tryb PC. Jeżeli komputer podłączono do portu [HDMI IN (MAGICINFO)] za pomocą kabla HDMI/DVI, w funkcji Edytuj nazwę należy ustawić tryb DVI PC. Przy podłączaniu urządzeń AV do portu [HDMI IN (MAGICINFO)] za pomocą kabla HDMI/DVI, w funkcji Edytuj nazwę należy ustawić tryb Urządzenia DVI. 4 Regulacja ekranu 94

95 4 Regulacja ekranu 4.3 Ustawienia autoprzełącz. źródła O m MENU Wejście Ustawienia autoprzełącz. źródła ENTER Możliwa jest zmiana nazwy podłączonego urządzenia źródłowego. W przypadku, gdy podczas włączania zasilania opcja Autoprzeł. źródła jest ustawiona na Włączone, a poprzednie źródło obrazu jest nieaktywne, urządzenie automatycznie wyszuka inne źródło obrazu. Autoprzeł. źródła Kiedy opcja Autoprzeł. źródła jest ustawiona na Włączone, wyszukiwanie aktywnego źródła obrazu zostanie automatycznie uruchomione. Jeśli bieżące źródło obrazu nie zostanie rozpoznane, monitor automatycznie przełączy się na opcję Źródło główne. W sytuacji, gdy główne źródło nie jest dostępne, aktywowana zostanie opcja Źródło pomocnicze. Jeśli zarówno główne jak i dodatkowe źródło nie zostanie rozpoznane, wyświetlacz ponownie uruchomi wyszukiwanie aktywnego źródła, za każdym razem sprawdzając zarówno główne źródło, jak i dodatkowe. Jeśli oba wyszukiwania nie powiodą się, wyświetlacz powróci do pierwszego źródła wideo i wyświetli komunikat o braku sygnału. Jeśli opcja Źródło główne jest ustawiona na Wszystkie, monitor wykona wyszukiwanie aktywnego źródła wideo dwukrotnie, jedno po drugim, powracając do pierwszego źródła w sekwencji w przypadku braku sygnału. ą ź ź Ź Ź ź ć Naciśnij przycisk /, aby przejść do wybranej opcji, a następnie naciśnij przycisk [ ]. Źródło główne Określanie głównego źródła (Źródło główne) dla funkcji automatycznego wyszukiwania źródła. Źródło pomocnicze Określanie dodatkowego źródła (Źródło pomocnicze) dla funkcji automatycznego wyszukiwania źródła. 4 Regulacja ekranu 95

96 5 Regulacja ekranu Skonfiguruj ustawienia obrazu w menu Obraz (Jasność, Ton kolorów itp.). Układ menu Obraz może się różnić w zależności od produktu. 5.1 Tryb O m MENU Obraz Tryb ENTER Wybierz tryb obrazu (Tryb) odpowiedni dla środowiska, w którym produkt będzie używany. W zależności od wybranego źródła w menu Tryb wyświetlane będą różne opcje Jeśli źródłem sygnału jest DVI lub DP ż ż ę ź ć Informacje: ten tryb zmniejsza zmęczenie oczu i jest odpowiedni do wyświetlania informacji publicznie. Reklama: ten tryb jest odpowiedni do wyświetlania treści wideo oraz reklam zewnętrznych i wewnętrznych. Użytkownika: Dostosowywanie ustawień ekranu do własnych potrzeb Jeśli źródłem wejściowym jest HDMI ż ż ą ę ź ć Dynamiczny: ten tryb jest odpowiedni przy jasnym otoczeniu. Standardowy: ten tryb jest odpowiedni dla każdego środowiska. Film: ten tryb zmniejsza zmęczenie oczu. Użytkownika: Dostosowywanie ustawień ekranu do własnych potrzeb. 5 Regulacja ekranu 96

97 5 Regulacja ekranu 5.2 Użytkownika O m MENU Obraz Użytkownika ENTER Za pomocą menu ekranowego można ustawić jasność i kontrast zgodnie ze swoimi potrzebami. Niedostępne, gdy funkcja Kontrast dyn. ustawiona jest jako Włączone. ż ść ść ź ć Kontrast Dostosowywanie kontrastu Jasność Dopasowywanie jasności Ostrość Dostosowanie ostrości obrazu Gamma Regulacja jasności obrazu w średnim zakresie (gamma) Naturalny Tryb1: Ustawia obraz jaśniejszy niż dla opcji Naturalny. Tryb2: Ustawia obraz ciemniejszy niż dla opcji Tryb1. Tryb3: Zwiększa kontrast między ciemnymi i jasnymi kolorami. Funkcja włączona tylko w trybach DVI, DisplayPort. 5 Regulacja ekranu 97

98 5 Regulacja ekranu Kolor Reguluje kolory obrazu. Opcja dostępna tylko w trybie HDMI Odcień Nadaje wyświetlaczowi naturalny odcień. Opcja dostępna tylko w trybie HDMI. 5 Regulacja ekranu 98

99 5 Regulacja ekranu 5.3 Ton kolorów O m MENU Obraz Ton kolorów ENTER Istnieje możliwość zmiany temperatury kolorów. Możliwe jest także dostosowanie indywidualnych komponentów systemu kolorów. Niedostępne, gdy funkcja Kontrast dyn. ustawiona jest jako Włączone Jeśli źródłem sygnału jest DVI lub DisplayPort ż ę ż ż ź ć Przy ustawieniu Ton kolorów na Zimny, Normalny, Ciep. lub Użytkownika, funkcja Temp. kolorów nie jest dostępna. Przy ustawieniu Ton kolorów na Wył., funkcja Kontrola koloru nie jest dostępna Jeśli źródłem wejściowym jest HDMI ż ę ź ć Przy ustawieniu Ton kolorów na Zimny2, Zimny1, Normalny, Ciepły 1, lub Ciepły 2, funkcja Temp. kolorów nie jest dostępna. 5 Regulacja ekranu 99

100 5 Regulacja ekranu 5.4 Kontrola koloru O m MENU Obraz Kontrola koloru ENTER Umożliwia regulację równowagi pomiędzy kolorami: czerwonym (Red), zielonym (Greek) i niebieskim (Blue). ź ć Niedostępne, gdy funkcja Kontrast dyn. ustawiona jest jako Włączone. 5.5 Temp. kolorów O m MENU Obraz Temp. kolorów ENTER Ta funkcja umożliwia regulację temperatury kolorów: czerwonego Czerwony, zielonego Zielony i niebieskiego Niebieski. (Zakres: 3000K 15000K) Niedostępne, gdy funkcja Kontrast dyn. ustawiona jest jako Włączone. 5 Regulacja ekranu 100

101 5 Regulacja ekranu 5.6 Rozmiar O m MENU Obraz Rozmiar ENTER Można zmienić Rozmiar Jeśli źródłem sygnału jest DVI lub DisplayPort ż ę ż ź ć 16:9: opcja służy do ustawienia formatu obrazu 16:9. 4:3: ta opcja służy do ustawienia podstawowego formatu obrazu (4:3). Nie należy na długi czas ustawiać formatu obrazu 4:3. Obramowanie wyświetlane po prawej i lewej stronie obrazu lub u góry i u dołu obrazu może spowodować retencję obrazu (wypalanie ekranu), uszkodzenie, którego nie obejmuje gwarancja. Oryginalna proporcja: Poniżej opisano sposób wyświetlania obrazu o oryginalnych proporcjach. Dostępność portów zależy od modelu.(strona 22) Dopas. do ekranu: Poniżej opisano sposób wyświetlania obrazu o oryginalnych proporcjach. 5 Regulacja ekranu 101

102 5 Regulacja ekranu Jeśli źródłem wejściowym jest HDMI ę ę Dopas. do ekranu ż ź ć 16:9: opcja służy do ustawienia formatu obrazu 16:9. Powiększenie1: opcja służy do umiarkowanego powiększenia obrazu. opcja powoduje odcięcie górnej i bocznych części obrazu. Powiększenie2: opcja służy do mocniejszego powiększenia obrazu. 4:3: ta opcja służy do ustawienia podstawowego formatu obrazu (4:3). Nie należy na długi czas ustawiać formatu obrazu 4:3. Obramowanie wyświetlane po prawej i lewej stronie obrazu lub u góry i u dołu obrazu może spowodować retencję obrazu (wypalanie ekranu), uszkodzenie, którego nie obejmuje gwarancja. Dopas. do ekranu: Poniżej opisano sposób wyświetlania obrazu o oryginalnych proporcjach. Oryginalna proporcja: Poniżej opisano sposób wyświetlania obrazu o oryginalnych proporcjach. Dostępność portów zależy od modelu.(strona 22) Użytkownika: Zmienia rozdzielczość zgodnie z preferencjami użytkownika. Można zmienić ustawienia i zapamiętać je dla każdego urządzenia zewnętrznego podłączonego do gniazda wejściowego produktu Dostępne rozmiary obrazu według źródła sygnału Źródło sygnału HDMI (720p, 1080i, 1080p) HDMI (480i, 480p) DVI, DP, HDMI (po podłączeniu komputera PC) Rozmiar obrazu 16:9, 4:3, Dopas. do ekranu, Oryginalna proporcja, Użytkownika 16:9, 4:3, Dopas. do ekranu, Powiększenie1, Powiększenie2, Oryginalna proporcja, Użytkownika 16:9, 4:3, Dopas. do ekranu, Oryginalna proporcja 5 Regulacja ekranu 102

103 5 Regulacja ekranu 5.7 Cyfrowa redukcja szumu O m MENU Obraz Cyfrowa redukcja szumu ENTER Włącza Cyfrową redukcję szumów Wył./Włączone. Funkcja redukcji szumów umożliwia uzyskanie wyraźniejszego i ostrzejszego obrazu. Wył. / Włączone Opcja dostępna tylko w trybie HDMI. 5.8 Poziom czerni HDMI O m MENU Obraz Poziom czerni HDMI ENTER Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu. Normalny / Nisk. 5.9 Tryb Film O m MENU Obraz Tryb Film ENTER Ta opcja pozwala na takie ustawienie produktu, aby automatycznie wykrywał i przetwarzał sygnały ze wszystkich źródeł oraz ustawiał optymalną jakość obrazu. Wył. / Włączone Opcja dostępna tylko w trybie HDMI Kontrast dyn. O m MENU Obraz Kontrast dyn. ENTER Ta opcja służy do ustawiania kontrastu ekranu. Wył. / Włączone 5 Regulacja ekranu 103

104 5 Regulacja ekranu 5.11 Sterowanie lampą O m MENU Obraz Sterowanie lampą ENTER Funkcja używana do dostosowania lampy inwerterowej w celu zmniejszenia poboru energii. ą 5.12 Zerowanie obrazu O m MENU Obraz Zerowanie obrazu ENTER Ta opcja służy do przywrócenia ustawień domyślnych bieżącego trybu ekranu. ć 5 Regulacja ekranu 104

105 6 Ustawienia dźwięku Konfiguracja ustawień dźwięku (Dźwięk) dla urządzenia. 6.1 Tryb O m MENU Dźwięk Tryb ENTER Wybrać opcję, korzystając z przycisków ze strzałkami, a następnie nacisnąć przycisk [ ]. ź ę ż ś ść ź ę ż Standardowy: opcja pozwala na wybór normalnego trybu dźwięku. Muzyka: opcja pozwala na uwydatnienie muzyki względem głosów. Film: opcja zapewnia najlepszą jakość dźwięku do oglądania filmów. Mowa: Wybierz Mowa, by oglądać programy mówione (np. programy informacyjne). Użytkownika: Wybierz Użytkownika, by dostosować ustawienia do własnych preferencji. 6 Ustawienia dźwięku 105

106 6 Ustawienia dźwięku 6.2 Użytkownika O m MENU Dźwięk Użytkownika ENTER Ustawienia dźwięku można dostosowywać do swoich preferencji. Dźwięk słychać nawet wtedy, gdy głośność jest ustawiona na 0. Po dostosowaniu dźwięku za pomocą funkcji Użytkownika, Tryb zostanie przełączony na tryb Użytkownika Tony niskie Zwiększenie ilości dźwięków o niskiej częstotliwości Tony wysokie Zwiększenie ilości dźwięków o niskiej częstotliwości Balans Pozwala na ustawienie balansu dźwięku między lewym a prawym głośnikiem, 6 Ustawienia dźwięku 106

107 6 Ustawienia dźwięku 6.3 Głośność automatyczna O m MENU Dźwięk Głośność automatyczna ENTER Redukuje różnicę w poziomie głośności poszczególnych kanałów nadawanych przez stacje telewizyjne. Wył. / Włączone 6.4 SRS TS XT O m MENU Dźwięk SRS TS XT ENTER SRS TS XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie 5.1-kanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround XT zapewnia przekonujące, wirtualne wrażenie dźwięku przestrzennego przez dowolny zestaw dwóch głośników, w tym także przez głośniki wbudowane w telewizorze. Funkcja ta jest całkowicie zgodna z wszystkimi formatami wielokanałowymi. Wył. / Włączone 6.5 Zerowanie dźwięku O m MENU Dźwięk Zerowanie dźwięku ENTER Ta opcja służy do przywrócenia fabrycznych ustawień dźwięku. Wybrać opcję Zerowanie dźwięku, nacisnąć przycisk ENTER[ ], w oknie, które pojawi się na ekranie wybrać Tak, a następnie ponownie nacisnąć przycisk ENTER[ ]. ć ź ę 6 Ustawienia dźwięku 107

108 7 Setup 7.1 Język O m MENU Ustawienia Język ENTER Ustawianie języka menu. Zmiany ustawień języka zostaną zastosowane jedynie do menu ekranowego. Nie będą dotyczyły pozostałych funkcji komputera. ę ść ń ę Ś ń ę ź ć 7.2 Czas O m MENU Ustawienia Czas ENTER Dostępna jest opcja konfiguracji ustawień zegara (Ustawienie zegara) oraz automatycznego wyłączania urządzenia (Auto. wyłączanie). Można również zaprogramować automatyczne włączanie i wyłączanie urządzenia o określonej porze za pomocą opcji Wył. czasowy. 7 Setup 108

109 7 Setup Ustawienie zegara Aby korzystać z różnorodnych funkcji zegara, należy ustawić godzinę. ą ń am ń ć Ustawienie zegara Ustawianie parametrów Data i Czas. Wybrać opcję Ustawienie zegara Wybrać opcję Data lub Czas, a następnie nacisnąć przycisk [ ]. Aby wprowadzić cyfry, użyć przycisków numerycznych lub z przycisków ze strzałkami w górę i w dół. Aby przechodzić z jednego pola wpisywania do drugiego, należy użyć przycisków ze strzałkami w prawo i w lewo. Po zakończeniu nacisnąć przycisk [ ]. Aby wyjść z funkcji Ustawienie Ustawienie zegara, należy wybrać opcję Zamknij, a następnie nacisnąć przycisk [ ]. Parametry Data i Czas można ustawić, korzystając z przycisków numerycznych na pilocie Auto. wyłączanie Ta opcja służy do automatycznego wyłączenia produktu po ustalonym wcześniej czasie. (30 min / 60 min / 90 min / 120 min / 150 min /180 min / Wył.). ą ti ti ą ś ę ź ć Należy wybrać długość czasu, korzystając z przycisków ze strzałkami, a następnie nacisnąć przycisk [ ]. Aby anulować funkcję Auto. wyłączanie, należy wybrać opcję Wył.. 7 Setup 109

110 7 Setup Czasomierz1 / Czasomierz2 / Czasomierz3 Można ustawić automatyczne włączanie lub wyłączanie wyświetlacza LCD o określonej godzinie am am Ś ą ń ć Czas wł. Czas wył. Głośność: Ta funkcja pozwala na ustawienie określonego poziomu głośności. Aby zmienić poziom głośności, należy użyć przycisków ze strzałkami w prawo i w lewo. Źródło : Ta opcja pozwala na wybór źródła wejściowego. Święto : wybierz Zastosuj, aby dezaktywować wyłącznik czasowy podczas dni wolnych lub Nie stosuj, aby go aktywować. Powtórz : Dostępne opcje to: 1 raz, Co dzień, Pon.~Pt., Pon.~Sob., Sob.~Nd. i Ręcznie. 1 raz : Funkcja Wył. czasowy zostanie uruchomiona jednorazowo. Co dzień : Funkcja Wył. czasowy będzie uruchamiana codziennie. Pon.~Pt. : Funkcja Wył. czasowy będzie uruchamiana od poniedziałku do piątku. Pon.~Sob. : Funkcja Wył. czasowy będzie uruchamiana od poniedziałku do soboty. Sob.~Nd. : Funkcja Wył. czasowy będzie uruchamiana w sobotę i niedzielę. Ręcznie: Wybierz dzień tygodnia, w którym chcesz uruchomić funkcję Timer. Aktywne wyłącznie po ustawieniu zegara w menu Ustawienie zegara. Opcja Ręcznie umożliwia wybranie dnia tygodnia. 7 Setup 110

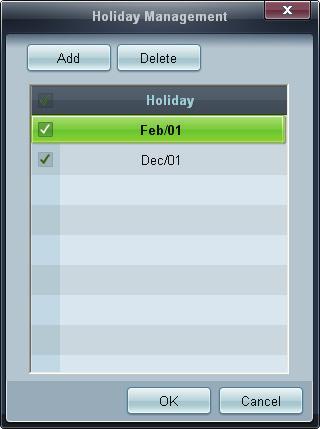

111 7 Setup Zarządzanie świętami W okresie oznaczonym jako urlop opcja Wył. czasowy będzie nieaktywna. Ustawianie funkcji Zarządzanie świętami ą ś ę 01/01 ń ń ąć ś ę ź ć Dodaj: dodawanie okresu, który ma zostać oznaczony jako urlop. Usuń zaznaczone: Umożliwia usunięcie wybranych dni wolnych. Aktywne wyłącznie po wybraniu dni wolnych. Możliwe jest wybranie i usunięcie więcej niż jednego dnia wolnego. Usuń wszystko: Możliwe jest usunięcie zaznaczenia wszystkich ustawionych dni wolnych. 7.3 Przezroczystość menu O m MENU Ustawienia Przezroczystość menu ENTER Funkcja przezroczystości umożliwia zmianę poziomu przezroczystości tła menu ekranowego. ę ść ń Ś ę Ś ń ę ź ć 7 Setup 111

112 7 Setup 7.4 Blokada bezpieczeństwa O m MENU Ustawienia Blokada bezpieczeństwa ENTER Zmiana kodu PIN ń.. ć Istnieje możliwość zmiany hasła. Fabrycznie ustawione hasło wyświetlacza LCD to Jeśli nie pamiętasz hasła, naciśnij na pilocie przyciski INFO EXIT MUTE. Hasło zostanie zresetowane do Zablokuj ą.. ć Jest to funkcja blokująca menu ekranowe w celu zachowania bieżących ustawień i uniemożliwienia ich regulacji innym użytkownikom. Wybranie opcji Blokada włączona udostępni funkcję Blokada wyłączona. Aby wyłączyć funkcję Zablokuj, wprowadź hasło dla funkcji Blokada wyłączona. 7 Setup 112

113 7 Setup 7.5 Oszczędz. Energii O m MENU Ustawienia Oszczędz. Energii ENTER Funkcja ta umożliwia dostosowanie ustawień urządzenia dotyczących zużycia energii w celu jej oszczędzania. Wył. / Włączone 7.6 Ściana wideo O m MENU Ustawienia Ściana wideo ENTER Można indywidualnie dostosować układ kilku wyświetlaczy podłączonych tak, aby utworzyć ścianę wideo. Dodatkowo można wyświetlać tylko część obrazu lub powtarzać dany obraz na każdym z podłączonych wyświetlaczy. Informacje o wyświetlaniu wielu obrazów równocześnie można znaleźć w pomocy programu MDC oraz w instrukcji korzystania z funkcji MagicInfo. Niektóre modele mogą nie obsługiwać funkcji MagicInfo. Jeżeli podłączono więcej niż cztery wyświetlacze (poziomo i pionowo), zaleca się ustawienie rozdzielczości XGA ( ) lub wyższej, aby uniknąć wyświetlania ciemnego obrazu z powodu obniżenia kontrastu lub intensywności kolorów Ściana wideo Funkcję Ściana wideo można włączyć lub wyłączyć. Aby utworzyć ścianę wideo, wybierz opcję Włączone. 7 Setup 113

114 7 Setup Format Wybierz format wyświetlania obrazów na wielu wyświetlaczach równocześnie. Ś Ś ż ą ź ć Pełny: wyświetlanie obrazów na pełnym ekranie. Naturalny: wyświetlanie obrazów w oryginalnej rozdzielczości, bez powiększania ani zmniejszania. Opcja Położenie obrazu jest aktywna jedynie w przypadku wybrania dla opcji Ściana wideo ustawienia Włączone Poziomo Funkcja automatycznie dzieli ekran zgodnie z ustawioną ilością poziomych wyświetlaczy. Wprowadź liczbę wyświetlaczy ustawionych poziomo. Ekran poziomy zostanie podzielony automatycznie zgodnie z wprowadzoną liczbą. W ustawieniu poziomym można przypisać do 15 wyświetlaczy. Ś Ś ż ą ń ć Ekran można podzielić na maks. 100 ekranów wewnętrznych (łącznie w linii poziomej i pionowej). Jeśli na przykład ustawienie poziome zostanie ograniczone do 15 wyświetlaczy, pionowo można będzie ustawić maksymalnie 6 wyświetlaczy. Z kolei jeśli ustawienie pionowe zostanie ograniczone do 15 wyświetlaczy, poziomo można będzie ustawić maksymalnie 6 wyświetlaczy. Opcja Położenie obrazu jest aktywna jedynie w przypadku wybrania dla opcji Ściana wideo ustawienia Włączone. 7 Setup 114

115 7 Setup Pionowo Funkcja ta automatycznie dzieli ekran zgodnie z podaną liczbą pionowo ustawionych wyświetlaczy. Wprowadź liczbę ustawionych pionowo wyświetlaczy. Ekran zostanie automatycznie podzielony w pionie w zależności od podanej liczby wyświetlaczy. Pionowo można ustawić maksymalnie 15 wyświetlaczy. Ś Ś ż ą ń ć Ekran można podzielić na maks. 100 ekranów wewnętrznych (łącznie w linii poziomej i pionowej). Jeśli na przykład ustawienie poziome zostanie ograniczone do 15 wyświetlaczy, pionowo można będzie ustawić maksymalnie 6 wyświetlaczy. Z kolei jeśli ustawienie pionowe zostanie ograniczone do 15 wyświetlaczy, poziomo można będzie ustawić maksymalnie 6 wyświetlaczy. Opcja Położenie obrazu jest aktywna jedynie w przypadku wybrania dla opcji Ściana wideo ustawienia Włączone Położenie obrazu Można indywidualnie dostosować układ podzielonych ekranów, przesuwając za pomocą funkcji Położenie obrazu wyświetlacze oznaczone numerem. Wybierz opcję Położenie obrazu, aby zapoznać się z układem wyświetlaczy (oznaczonych numerem) opartym na ustawieniach Horizontal i Vertical. Aby indywidualnie dostosować układ wyświetlaczy, przesuń numer wybranego wyświetlacza za pomocą przycisków strzałek na pilocie, a następnie naciśnij przycisk [ ]. ż ź ć Za pomocą funkcji Położenie obrazu można skonfigurować do 100 wyświetlaczy. 7 Setup 115

116 7 Setup Opcja Położenie obrazu jest aktywna jedynie w przypadku wybrania dla opcji Ściana wideo ustawienia Włączone. Okno Położenie obrazu pojawi się dopiero po skonfigurowaniu funkcji Poziomo i Pionowo. 7.7 Ekran bezpieczeństwa O m MENU Ustawienia Ekran bezpieczeństwa ENTER Funkcja Ekran bezpieczeństwa zapobiega powstawaniu efektu obrazu szczątkowego, który może wystąpić po długotrwałym wyświetlaniu na ekranie nieruchomego obrazu. Funkcja ta jest niedostępna, gdy wyłączone jest zasilanie Skok pikseli ą ń ć Skok pikseli Aby zapobiec wypalaniu powidoków na ekranie, można funkcję tę ustawić tak, aby piksele przesuwały się na panelu LCD w kierunku poziomym lub pionowym. Wył. / Włączone Poziomo ta opcja służy do ustawienia liczby pikseli, o którą obraz ma się przemieszczać w kierunku poziomym. Dostępne jest pięć opcji: 0, 1, 2, 3, i 4. Pionowo ta opcja służy do ustawienia liczby pikseli, o którą obraz ma się przemieszczać w kierunku pionowym. Dostępne jest pięć opcji: 0, 1, 2, 3, i 4. 7 Setup 116

117 7 Setup Czas ta opcja służy do ustawienia odstępu czasu odpowiednio pomiędzy przesunięciami poziomymi i pionowymi Wył. czasowy Można ustawić włącznik/wyłącznik dla opcji ochrony przez wypalaniem obrazu. ą ź ć Wył. czasowy Jeżeli ta operacja zostanie rozpoczęta w celu usunięcia powidoku, produkt przeprowadzi ją w czasie określonym przez użytkownika, a następnie automatycznie zakończy. Wył. / Włączone Tryb opcja służy do zmiany typu ekranu bezpieczeństwa (Ekran bezpieczeństwa). Pasek / Gumka / Piksel Okres ta opcja służy do ustawienia czasu wykonania dla każdego trybu skonfigurowanego w funkcji zegara (Timer). Czas ta opcja służy do ustawienia godziny wykonania w określonym przedziale czasu. Tryb - Pasek, Gumka, Piksel : 10~50 Sek. 7 Setup 117

118 7 Setup Pasek Ta funkcja zapobiega powstawaniu efektu szczątkowego na ekranie poprzez przesuwanie długich czarnych i białych linii Gumka Ta funkcja zapobiega powstawaniu efektu szczątkowego na ekranie poprzez przesuwanie prostokątnego wzorca Piksel Funkcja ta zapobiega powstawaniu powidoków poprzez przesuwanie wielu pikseli na ekranie. 7 Setup 118

119 7 Setup Wyszarzenie boków Wybrać jasność szarości tła ekranu. Wył. / Jasne / Ciemna. 7.8 Wybór rozdzielczości O m MENU Ustawienia Wybór rozdzielczości ENTER Jeśli obraz nie jest prawidłowo wyświetlany na ekranie przy ustawieniu karty graficznej komputera na rozdzielczość 1024 x 768 przy 60 Hz, 1280 x 768 przy 60 Hz, 1360 x 768 przy 60 Hz lub 1366 x 768 przy 60 Hz, korzystając z tej funkcji (wybór rozdzielczości) można wyświetlić obraz na ekranie w określonej rozdzielczości. ę ś ą ń ź ć Menu można używać tylko w przypadku rozdzielczości 1024 x 768 przy 60 Hz, 1280 x 768 przy 60 Hz, 1360 x 768 przy 60 Hz lub 1366 x 768 przy 60 Hz. 7 Setup 119

120 7 Setup 7.9 Regulacja po włączeniu O m MENU Ustawienia Regulacja po włączeniu ENTER Istnieje możliwość określenia czasu rozgrzewania ekranu po włączeniu przycisku zasilania. (Zakres: 0 50 sekund) ą ą ń ć Zbyt krótki okres rozgrzewania ekranu grozi uszkodzeniem urządzenia wskutek przepięcia Obrót menu ekr. O m MENU Ustawienia Obrót menu ekr. ENTER Okno menu można obracać i wyświetlać w trybie portretowym, kiedy urządzenie jest ustawione w położeniu pionowym. ę ś ą ń ż ź ć Pejzaż / Portret 7 Setup 120

121 7 Setup 7.11 Ustawienia zaawansowane O m MENU Ustawienia Ustawienia zaawansowane ENTER Dokładniejsza konfiguracja ustawień Wentylator i temperatura Chroni produkt poprzez wykrywanie prędkości wiatraka i temperatury wewnętrznej. Sterowanie wentylatorem Wybierz automatyczne lub ręczne sterowanie prędkością wentylatora. Auto / Ręcznie Ustawienie prędk. wentylatora Umożliwia ustawienie prędkości wentylatora w zakresie od 0 do 100. ę ą ę ń ć Dostępna, jeżeli funkcja Sterowanie wentylatorem jest ustawiona na Ręcznie. 7 Setup 121

122 7 Setup Sterowanie temperaturą Wykrywa wewnętrzną temperaturę produktu i określa żądaną temperaturę. Produkt jest domyślnie ustawiony na 77 C. ę ę ą Obraz zostanie wyciemniony jeśli temperatura przekroczy określoną wartość. Produkt automatycznie wyłączy się, aby zapobiec przegrzaniu, jeśli temperatura będzie wzrastać. Najlepiej korzystać z produktu przy temperaturze C (w oparciu o temperaturę otoczenia 40 C). Więcej informacji o warunkach pracy znajduje się w sekcji Dane techniczne niniejszej instrukcji. Aktualna temperatura: Wyświetla bieżącą temperaturę urządzenia. 7 Setup 122

123 7 Setup Autozasilanie Włącza lub wyłącza tryb Autozasilanie dla urządzenia. Wył. / Włączone Po ustawieniu opcji Autozasilanie na Włączone, urządzenie włączy się automatycznie zaraz po podłączeniu do zasilania Blokada przycisków Blokuje lub odblokowywuje dostępne na urządzeniu przyciski sterowania ekranem. Wył. / Włączone Automatycz. kolory użytkownika ż ź ć Kolory automatyczne Automatycznie reguluje kolory. Zeruj Resetuje ustawienia koloru. 7 Setup 123

124 7 Setup Ster. trybem gotowości Ustawia tryb czuwania, który zostanie włączony w przypadku niewykrycia sygnału wejściowego. ż ś ś ą ź ć Wył. Jeśli nie zostanie wykryty sygnał wejściowy, pojawi się komunikat <Brak sygnału>. Włączone Tryb oszczędności energii zostanie włączony w przypadku niewykrycia sygnału wejściowego. Auto Po niewykryciu sygnału wejściowego, Tryb oszczędności energii zostanie włączony, jeśli jest podłączone urządzenie zewnętrzne. Jeśli nie jest podłączone urządzenie zewnętrzne, pojawi się komunikat <Brak sygnału>. Funkcja w ustawieniu <Auto> nie działa, gdy źródłem jest HDMI. 7 Setup 124

125 7 Setup Harmonogram lampy Służy do wyboru jaskrawości w określonym czasie. ą Wył. / Włączone ź ć Aktywne wyłącznie po ustawieniu zegara w menu Ustawienie zegara Wyświetlacz OSD Ta opcja służy do wyświetlania pozycji menu na ekranie lub ukrywania ich. OSD źródła Wył. / Włączone Nieoptymalny tryb OSD Wył. / Włączone Brak sygnału OSD Wył. / Włączone MDC OSD Wył. / Włączone 7 Setup 125

126 7 Setup Aktualizacja oprogramowania Wykonuje aktualizację oprogramowania. 1 Podłącz produkt do komputera przy użyciu kabla przesyłającego sygnał w postaci cyfrowej, takiego jak DVI lub HDMI. Kliknij plik obrazu BMP utworzony z kodu programu. Na ekranie produktu pojawi się poniższy obraz. 2 W trakcie wyświetlania obrazu BMP utworzonego z kodu oprogramowania, wybierz opcję Aktualizacja oprogramowania. W przypadku więcej niż jednego obrazu BMP będą one wyświetlane w formie pokazu slajdów. Zalecamy ustawienie jednosekundowego odstępu między kolejnymi obrazami. Przy innych odstępach prawdopodobieństwo rozpoznania obrazu będzie niższe. Obraz BMP może nie zostać rozpoznany, jeśli zostanie zasłonięty innym obrazem (np. kursorem myszy). 3 Jeśli zostanie wykryta nowsza wersja oprogramowania od bieżącej pojawi się monit o aktualizację bieżącego oprogramowania. Po wybraniu opcji <Tak> aktualizacja zostanie wykonana. 4 Po zakończeniu aktualizacji produkt zostanie automatycznie wyłączony i włączony. ń ś ą ę ą ś ź ć Funkcja ta działa tylko przy sygnałach cyfrowych, takich jak DVI, HDMI. (Rozdzielczość wejścia musi być taka sama, co rozdzielczość panelu). W trybie HDMI wartości synchronizacji stosowane przez komputer i produkt są obsługiwane wyłącznie po ustawieniu dla opcji Edytuj nazwę wartości PC lub DVI PC. Obsługiwane wyłącznie po ustawieniu opcji Rozmiar na wartość 16:9. 7 Setup 126
