1 Instrukcja obsługi kamery obrotowej model 15-CD53W-S23

2 I. Niezbędne środki ostroŝności 1. Prosimy o zapoznania się z niniejszą instrukcją przed uruchomieniem i instalacją kamery. 2. Kamera moŝe być zasilana z zasilacza dostarczanego wraz z kamerą. Kamera musi być zasilana zgodnie z oznaczeniami znajdującymi się na obudowie. W przypadkach wątpliwych prosimy o bezpośredni kontakt z dostawcą. 3. Podczas transportu, składowania oraz instalacji nie naleŝy umieszczać kamery w miejscu naraŝonym na zgniecenia, silne wibracje, które mogą spowodować uszkodzenie optycznych lub elektronicznych elementów kamery. 4. Kamera powinna być instalowana oraz serwisowana wyłącznie przez specjalistów. 5. NaleŜy bezwzględnie przestrzegać wszelkich norm bezpieczeństwa podczas pracy kamery. Stosować wyłącznie zasilacz dostarczony w komplecie. Przewody telemetrii i wideo powinny znajdować się w bezpiecznej odległości od linii wysokiego napięcia. NaleŜy stosować zabezpieczenia przeciw-przepięciowe. 6. Nie naleŝy uŝywać kamery w sytuacji, kiedy temperatura, wilgotność lub zasilanie przekracza dopuszczalne normy. 7. Kamera nie powinna być skierowana w kierunku słońca lub silnie świecących przedmiotów. 8. Kamerę naleŝy czyścić suchą szmatką. W wyjątkowych przypadkach moŝna uŝyć wody z dodatkiem łagodnych detergentów. 9. Kamery nie naleŝy montować na niestabilnych podstawkach, stojakach, uchwytach lub uchwytach niewłaściwie zamontowanych gdyŝ moŝe spaść powodując obraŝenia u osób oraz ulec zniszczenie. MontaŜ kamery powinien być wykonany zgodnie z instrukcja dostarczoną przez producenta przy wykorzystaniu elementów montaŝowych znajdujących się w komplecie. Po włączeniu zasilania kamera przeprowadza auto test, podczas którego wyświetlana jest informacja o wybranym protokole i ID kamery (P: P_D, ID: 01, V: 2a1). Informacja zniknie po zakończeniu auto testu. Skrót klawiszowy F Off F On F Off Reset kamery BLC włączone BLC wyłączone Opis funkcji F On F Off F On F Off F On F Off F On F Off F On F Off Tryb słabego oświetlenia włączony Tryb słabego oświetlenia automatyczny Wyświetlacz włączony Wyświetlacz wyłączony Zoom cyfrowy włączony Zoom cyfrowy wyłączony Podświetlenie wyświetlacza klawiatury włączone Podświetlenie wyświetlacza klawiatury wyłączone Automatyczne ustawianie ostrości Ręczne ustawianie ostrości 2

3 F On F Off F On F On F On F Off Automatyczna przysłona Ręczna przysłona Automatyczny balans bieli ATW Obraz kolorowy Obraz czarno/biały Call Enter Obrót 180 Call Enter Preset Enter Call Enter Preset Enter Start skanowania Pozycja początkowa skanowania Zatrzymanie skanowania Pozycja końcowa skanowania Call Enter ŚcieŜka patrolowa od presetu 1 do 16 Preset Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call Enter Preset Enter Call + n + Enter Auto test Reset kamery BLC włączone BLC wyłączone Zoom cyfrowy włączony Zoom cyfrowy wyłączony Automatyczne ustawianie ostrości Ręczne ustawianie ostrości Automatyczna przysłona Ręczna przysłona AWB AWB Lustrzane odbicie obrazu włączone Lustrzane odbicie obrazu wyłączone Wyświetlacz włączony Wyświetlacz wyłączony Obraz kolorowy Obraz czarno/biały Start sekwencji po 5 minutach wyłączony Start sekwencji po 5 minutach włączony Wyświetlenie menu kamery Wyświetlenie menu kamery Wywołanie presetu nr n 3

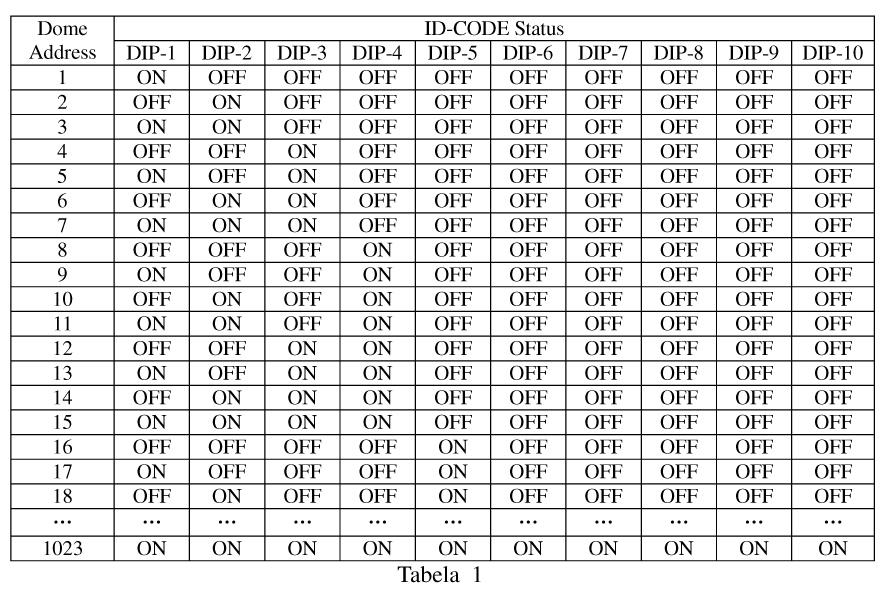

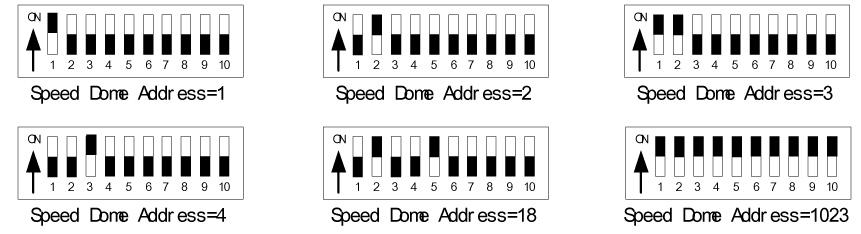

4 Preset + n + Enter Preset + n + Off Cam + n + Enter Shot + n + Enter Shot + n + Off Auto + On Auto + Off Auto + Enter Wide Tele Far Nar. Open Close Zapamiętanie presetu nr n Kasowanie presetu nr n Wybór kamery nr n Uruchomienie ścieŝki patrolowej nr n Zatrzymanie ścieŝki patrolowej nr n Ustawienie początkowej pozycji automatycznego skanowania Ustawienie końcowej pozycji automatycznego skanowania Uruchomienie automatycznego skanowania Zoom oddalenie Zoom zbliŝenie Ostrość dalej Ostrość bliŝej Przysłona otwarta Przysłona zamknięta Uwaga: 1. Dostępność wymienionych funkcji zaleŝy od zastosowanego protokołu i sterownika. 2. JeŜeli kamera porusza się po ścieŝce patrolowej lub wykonuje automatyczne skanowanie w przypadku zaniku zasilania po jego ponownym podłączeniu kamera będzie kontynuowała ścieŝkę lub skanowanie. Ustawienia adresu kamery: Zgodnie z rys. 2, przełącznik jest uŝywany do ustawienia adresu kamery (od ): 4

5 Przykłady poprawnego ustawienia kodów: Ustawianie protokołu: Protokół naleŝy ustawiać przy odłączonym zasilaniu. Instalacja: 5

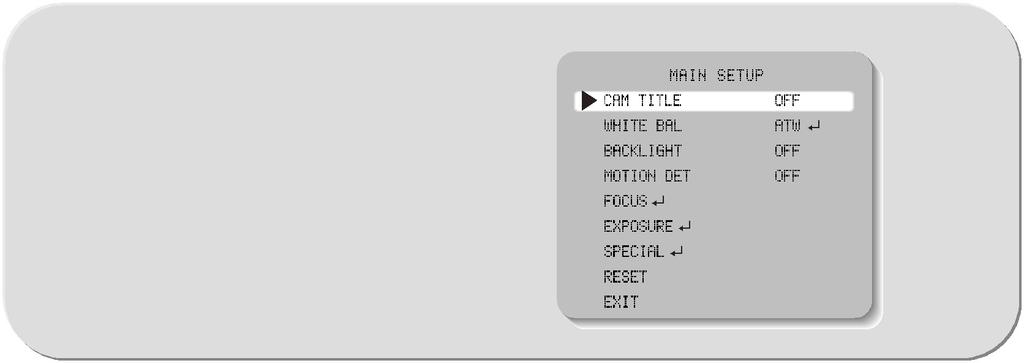

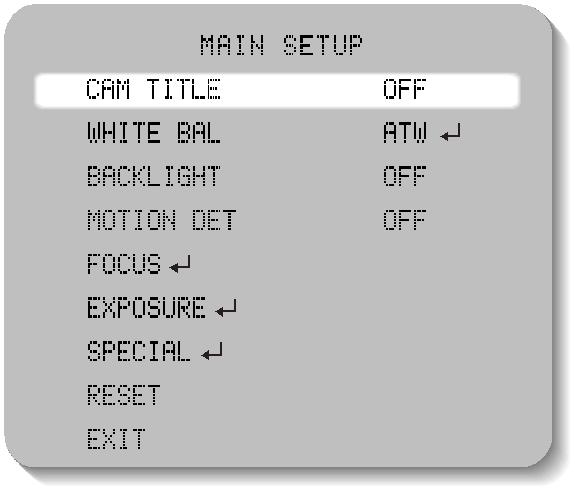

6 Wersja wewnętrzna, model 15-CD53-S23: W przypadku podłączania kilku kamer, naleŝy przewody sterowania łączyć równolegle w łańcuch i w ostatnich urządzeniach włączyć rezystor 120 ohm. Połączenia w gwiazdę jest moŝliwe, ale przy większych odległościach mogą wystąpić zakłócenia. MENU KAMERY 1. W celu wywołania menu, naleŝy wybrać kombinację: CALL+95 +ENTER. Dotyczy to sterowników firmy Cop Security, Security przypadku korzystania z innego, naleŝy uŝyć kombinacji wywołującej 95 preset. Main Setup (Menu Główne) 2. Wybierz pozycję menu za pomocą klawiszy GÓRA lub DÓŁ 3. Za pomocą klawiszy LEWO lub PRAWO zmienia się status wybranej pozycji, zatwierdzanie za pomocą klawiszy WIDE lub TELE. 4. W celu opuszczenia menu naleŝy ustawić kursor na pozycji EXIT ELIT nacisnąć klawisz WIDE lub TELE UWAGA: Pozycje oznaczone symbolem strzałki nie posiadają podmenu Wejście / wyjście z podmenu za pomocą klawiszy WIDE lub TELE Cam Title 6

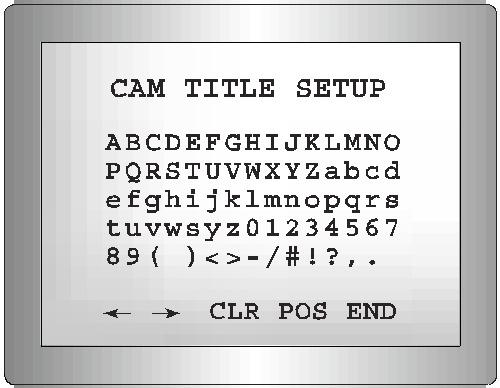

7 Opcja słuŝy do nadawania kamerze nazwy, która będzie wyświetlana na ekranie 1. Naciśnij CALL+95+ENTER Ŝeby wywołać Menu i przesuń wskaźnik do pozycji CAM TITLE 2. Ustaw CAM TITLE na ON, wtedy nazwa kamery będzie wyświetlana. UWAGA: JeŜeli CAM TITLE ustawione jest na OFF, nazwa kamery nie będzie wyświetlana 3. Naciśnij WIDE lub TELE 4. Nazwa kamery moŝe się składać z max 20 znaków. UŜyj klawiszy GÓRA, DÓŁ, LEWO, PRAWO Ŝeby wybrać znak 5. UŜyj klawisza WIDE lub TELE w celu zatwierdzenia znaku 6. W celu poprawienia błędu, przesuń kursor na pozycję CLR i naciśnij WIDE lub TELE w celu usunięcia ostatniego znaku 7. W celu wybrania pozycji wyświetlania nazwy kamery, ustaw kursor na pozycji POS i naciśnij WIDE lub TELE. Nazwa kamery zostanie wyświetlona w górnym lewym rogu ekranu (pozycja domyślna). 8. Wybierz pozycję za pomocą joysticka i naciśnij WIDE lub TELE w celu jej zatwierdzenia. 9. Po zakończeniu ustaw kursor na pozycji END i naciśnij WIDE lub TELE. 7

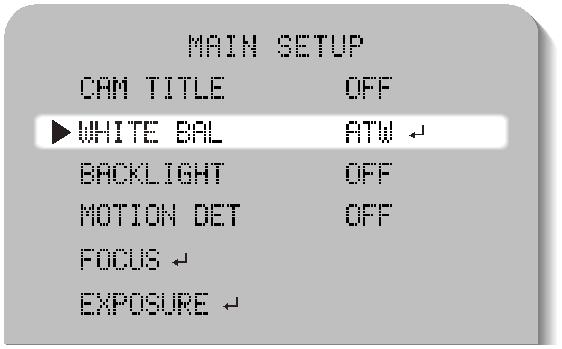

8 White Balance Control 1. Naciśnij CALL+95+ENTER Ŝeby wywołać Menu i ustaw kursor na pozycji WHITE BAL. 2. Zmiana ustawień WHITE BAL za pomocą klawiszy PRAWO i LEWO. ATW (Auto Tracking White Balance): - OUTDOOR (na zewnątrz): Temperatura barwowa w zakresie 1800~10500 K (np.: lampy jarzeniowe, sodowe itp.) - INDOR (wewnątrz): Zakres temperatury barwowej 3000~10500 K AWC (Auto White Balance Control): Balans bieli ustawiany jest automatycznie dla danych warunków. warunków celu uzyskania najlepszych efektów naciśnij klawisz WIDE lub TELE, po uprzednim skierowaniu obiektywu kamery na białą kartkę. JeŜeli warunki oświetlenia zmienią się, czynność naleŝy powtórzyć. Manual: Ręczne ustawienie balansu bieli. Nasycenie czerwonego/niebieskiego moŝna zmienić za pomocą klawiszy LEWO, PRAWO. Po zakończeniu naleŝy ustawic kursor na pozycji END i nacisnąć klawisz WIDE lub TELE. UWAGA Prawidłowy balans bieli moŝe być niemoŝliwy do uzyskania w poniŝszych przpadkach: - jeŝeli scena zawiera obiekty o bardzo wysokiej temperaturze barwowej jak np.: błękitne niebo lub zachód słońca - jeŝeli scena jest bardzo ciemna - jeŝeli kamera jest skierowana bezpośrednio w stronę lampa jarzeniowych lub występują bardzo zmienne warunki oświetlenia Backlight Funkcja Kompensacji Tylnego Podświetlenia uŝywana jest do rozjaśnienia pierwszego planu w przypadku, gdy obserwowany obiekt jest na bardzo jasnym tle. 1. Ustaw kursor przy pozycji BACKLIGHT 2. Wybierz tryb za pomocą klawiszy LEWO PRAWO. HIGH/MIDDLE/LOW: Ustawienie czułości kompensacji (wysoka/średnia/niska) 8

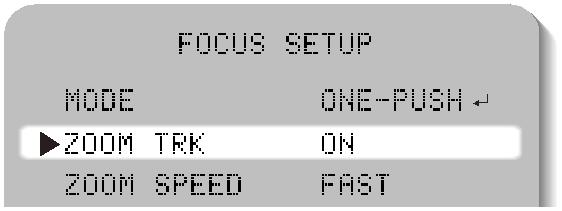

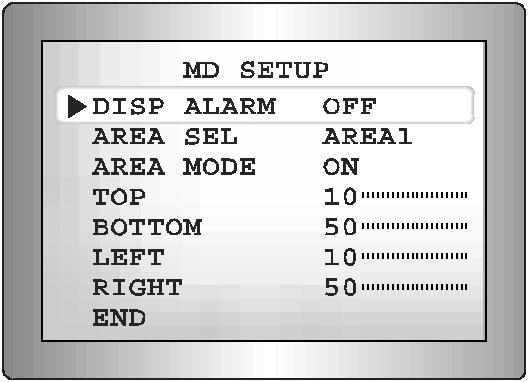

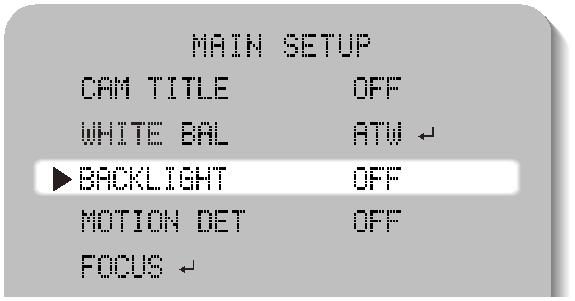

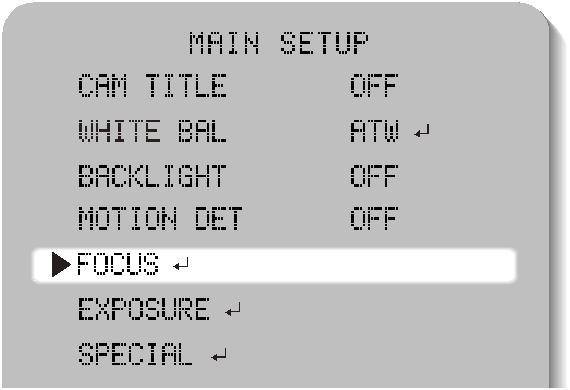

9 OFF: Funkcja wyłączona Motion Detection Po włączeniu tej funkcji kamera wykryje ruch, niezaleŝnie dla czterech stref i wyświetli napis MOTION DETECTED na ekranie. OFF: Detekcja wyłączona ON: Detekcja włączona AERA SEL: Wybór strefy detekcji AREA MODE: Wybierz ON w celu włączenia detekcji dla danej strefy Focus 1. Ustaw kursor na pozycji FOCUS 2. Naciśnij klawisz WIDE lub TELE MODE: Ustaw kursor na pozycji MODE za pomocą klawiszy GÓRA DÓŁ AUTO: Automatyczne ustawianie ostrości ONE-PUSH: Ostrość jest ustawiana tylko raz po zmianie zoom Manual: Ręczna zmiana ustawień ZOOM TRK: Włączenie powoduje jednoczesne działanie trybu Auto Focus i Zoom 9

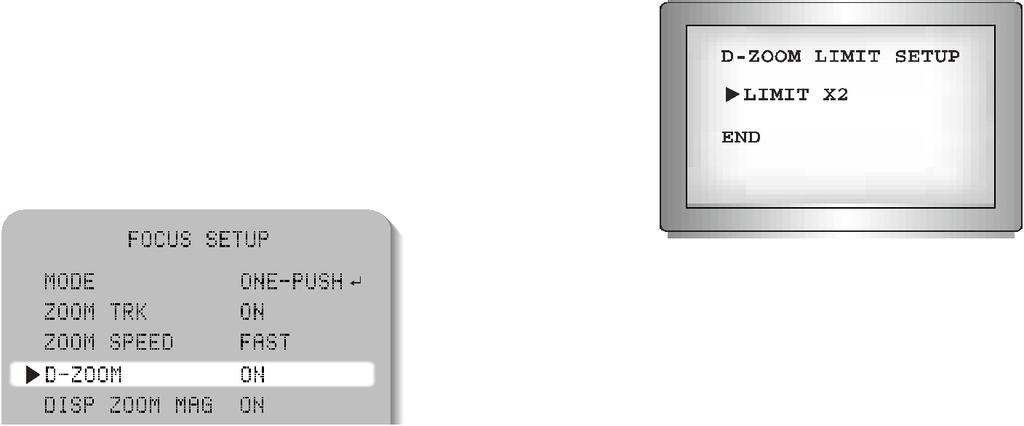

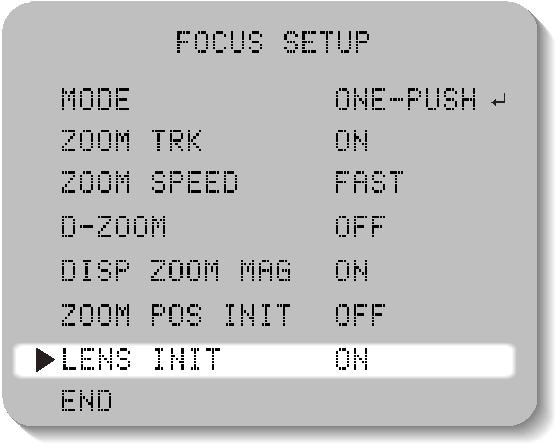

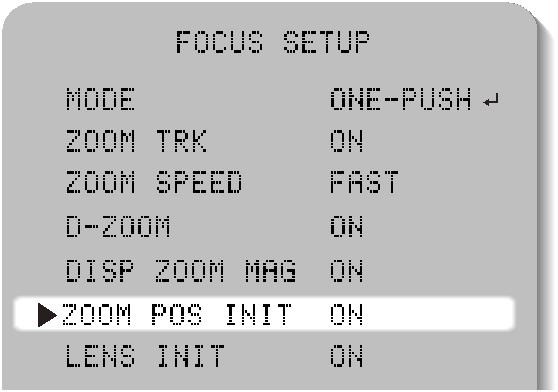

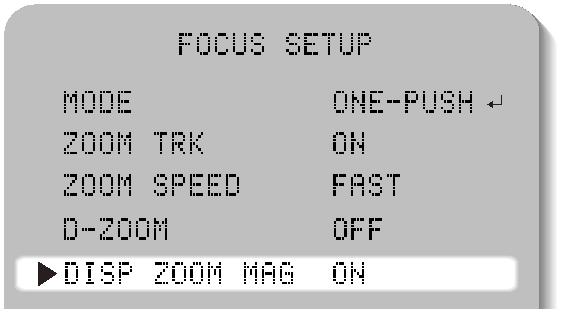

10 ZOOM SPEED: Ustawienie szybkości działania zoom FAST: DuŜa szybkość zoom SLOW: Mała szybkość zoom D-ZOOM: Ustawienie limitu powiększenia cyfrowego w zakresie x2~x10 DISP ZOOM MAG: Wyświetlanie aktualnej wartości zoom. ZOOM POS INIT: Ustalenie wartości zoom ustawianej po włączeniu zasilania LENS INIT: Inicjalizacja obiektywu END: Powrót do głównego menu Exposure 10

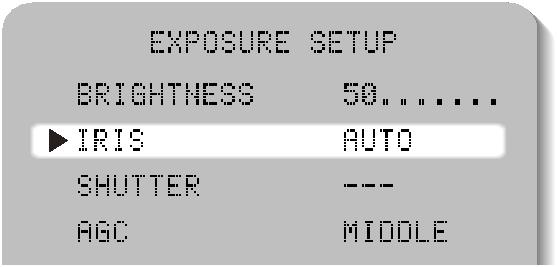

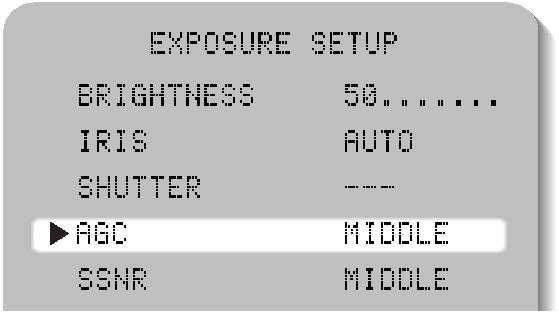

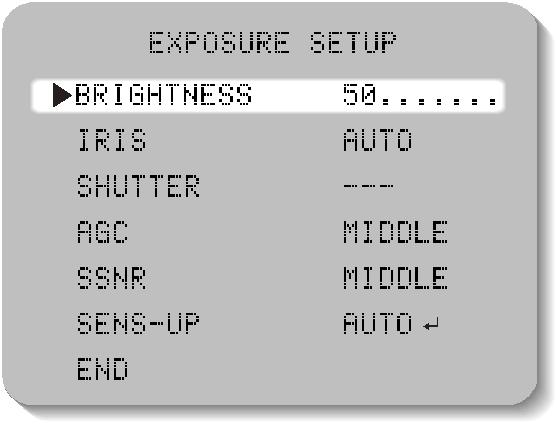

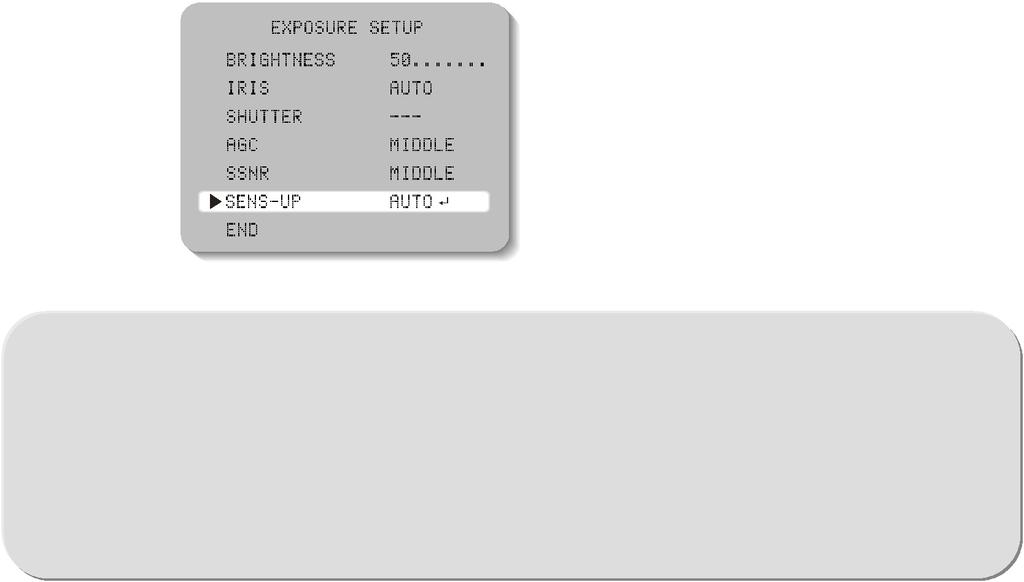

11 1. Naciśnij CALL+95+ENTER Ŝeby wywołać Menu i ustaw kursor na pozycji EXPOSURE 2. Naciśnij WIDE lub TELE Ŝeby zatwierdzić BRIGHTNESS: Usatwienie jasności. Zwiększanie lub zmiejszanie poziomu jasności za pomocą klawiszy LEWO PRAWO IRIS: Ustawienie trybu działania przysłony AUTO: Automatyczna przysłona MANUAL: Ręczna przysłona SHUTTER: Elektroniczna migawka FLK(PAL 1/120): Tryb Flicker-free ESC: Automatyczna szybkość migawki Manual: Ręczne ustawienie szybkości migawki AGC: Elektroniczne rozjaśnienie obrazu HIGH: Szeroki zakres wzmocnienia MIDDLE: Średni zakres wzmocnienia LOW: Wąski zakres wzmocnienia OFF: Wyłączone SSNR(Samsung Super Nosie Reduction): System redukcji szumów LOW: Niski poziom redukcji MIDDLE: Średni poziom redukcji HIGH: Wysoki poziom redukcji OFF: Wyłączona UWAGA Zmiana ustawień AGC z LOW na HIGH powoduje wzrost czułości ale i wzrost szumów Wyłączenie AGC blokuje moŝliwość konfiguracji SSNR SENS-UP: Funkcja powoduje zwiększenie czułości w warunkach bardzo słabego oświetlenia. 11

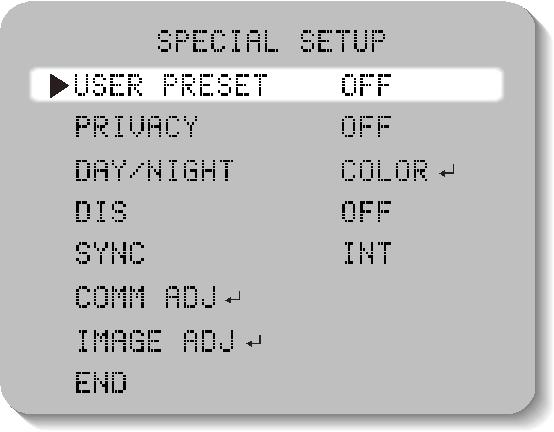

12 AUTO: Poprawa pracy kamery w nocy i warunkach słabego oświetlenia OFF: Wyłączona UWAGA W trybie pracy AUTO moŝna ustalić limit x2, x32,x64, x128 Włączenie Sens-up zwiększa czułość kamery ale moŝe równieŝ powodować Zwiększenie szumów Special 1. Naciśnij CALL+95+ENTER Ŝeby wywołać Menu i przesuń kursor na pozycję SPECJAL uŝywając klawiszy GÓRA DÓŁ 2. UŜyj klawiszy WIDE TELE w celu potwierdzenia USER PRESET: Ustawienia presetów PRESET NO: Numer presetu od 1 do 8 PRESET MODE: Ustawienia początkowe takie jak ostrość, ekspozycja itp. 12

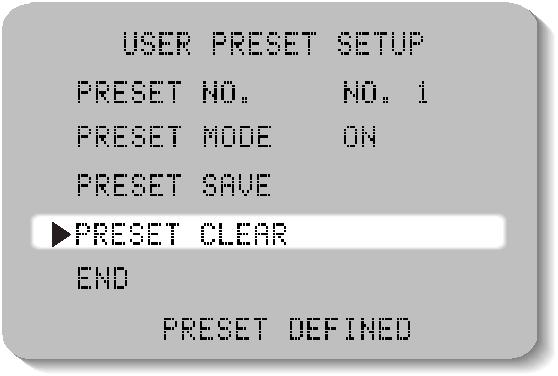

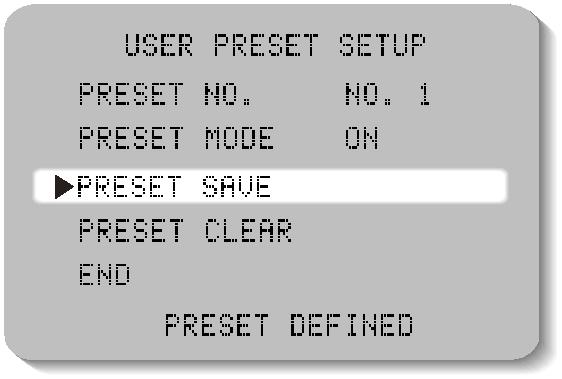

13 PRESET SAVE: Zapisanie presetu PRESET CLEAR: Usunięcie presetu END: Powrót do głównego menu 13
