M7100STE i M7300STE CZUJKI DUALNE (MIKROFALOWO-PODCZERWONE) INSTRUKCJA INSTALACJI
|
|
- Dorota Kulesza
- 6 lat temu
- Przeglądów:
Transkrypt
1 S t r o n a 1 M7100STE i M7300STE CZUJKI DUALNE (MIKROFALOWO-PODCZERWONE) INSTRUKCJA INSTALACJI OPIS CHARAKTERYSTYKA Powierzchnia pokrycia (pomiary wewnątrz przy 20 C i ze standardowymi soczewkami szerokokątnymi): M7100STE 12 x 12 m; M7300STE 21 x 18 m. Temperatura pracy: od -10 C do +50 C Miejsce montażu: ściana lub naroże, wysokość 1,8-3,6 m Wyjście przekaźnikowe: NC (normalnie zamknięte) Czas podtrzymania: ok. 4 s. Parametry styków: 100 ma, 24 V z wewnętrznym opornikiem ograniczającym prąd 10Ω. Wyjście niesprawności: otwarty kolektor z wewnętrznym opornikiem ograniczającym prąd 39Ω, maks. 20 ma. Wejście stanu: system włączony < 1,5 V; system wyłączony > 5 V. Uwaga: w instalacjach UL wyjście stanu można podłączyć tylko do testowanej linii stanu w centralach wymienionych na listach UL. Powtarzanie autotestu: co 11 do 16 h. ZASILANIE Uwaga: Czujka przeznaczona jest do pracy ze źródłem zasilania zabezpieczonym akumulatorem. W instalacjach UL akumulator musi się w pełni naładować w ciągu 24 godzin i zapewniać 4- godzinne podtrzymanie zasilania w przypadku awarii zasilania. Napięcie filtrowane: 12 V=. Pobór prądu przy 12 V=: 37 ma (40 ma przy alarmie). Częstotliwość mikrofalowa: pasmo X. PARAMETRY FIZYCZNE Wymiary: 14 cm x 8,3 cm x 6,1 cm (wys. x szer. x gł.). Masa: 454 g. WŁAŚCIWOŚCI Mikroprocesorowe przetwarzanie sygnałów. Test uruchomieniowy sprawdza stan obwodów czujki. Test mikrofalowy i podczerwieni (PIR). Nadzór mikroprocesora (watchdog). Nadzór obwodów mikrofalowych. Funkcja antymaskowania i antyblokowania (kopuła bezpieczeństwa) (opcje wybierane) z kontrolą zasięgu. Pamięć alarmu (z opóźnieniem na wejście lub wyjście do wykorzystania w liniach wejściowych i wyjściowych). Wyjście niesprawności. Automatyczna praca podczerwieni przy niesprawności mikrofalowej. Dwuelementowy detektor podczerwieni. Soczewki wysoko-sprawne, odporne na brud, ze żłobieniami od wewnątrz i promieniami patrzącymi w dół. Optymalna odporność na fałszywe alarmy zapewniona przez rozbudowane filtry radiowe i elektromagnetyczne. Duże soczewki zapewniające wysoką czułość w podczerwieni Możliwość ustawiania kierunku patrzenia soczewki w poziomie i pionie. Wskaźnik LED widoczny pod każdym kątem, sygnalizuje wybraną reakcję mikrofalową lub podczerwoną czujki (wyłączany po teście). Małe rozmiary; nowoczesny, dyskretny wygląd. Cicha praca. Montaż na ścianie i w narożu możliwy bez użycia wspornika. Możliwość nabycia wspornika (zestaw: Wspornik przegubowy SVLBKT). ZASADA DZIAŁANIA Urządzenie składa się z pasywnego detektora podczerwieni i z detektora mikrofalowego. Urządzenie uruchamia alarm gdy obydwa detektory jednocześnie wykryją ruch.detektor podczerwieni (PIR) wykrywa nagłe zmiany temperatury w chronionym obszarze powodowane poruszaniem się intruza. Gdy promień wykryje zmianę temperatury detektor generuje impuls. Nadajnik mikrofalowy (MF) wysyła krótką wiązkę mikrofalową a odbiornik wykrywa zmiany w odbitym sygnale spowodowane ruchem w chronionym obszarze. Część mikrofalowa czujki jest nieczuła na światło widzialne, ruch powietrza i zmiany temperatury (powodowane np. przez grzejniki i klimatyzatory). Reaguje natomiast na ruch. Silne wibracje mogą powodować zakłócenia. Sygnały mikrofalowe mogą przenikać przez niemetalowe ściany i okna. Natomiast podczerwień jest w zasadzie nieczuła na wibracje i nie przenika przez ściany i okna. Dzięki tym cechom połączenie obydwu komplementarnych technologii zapewnia odpowiednią odporność na fałszywe alarmy. Dualna technika jest idealna w przypadku nieprzyjaznego środowiska. Aby spowodować alarm konieczne jest jednoczesne wzbudzenie obydwu detektorów. Dzięki temu montaż jest prostszy a zasady instalacji mniej rygorystyczne. WYMIARY OBSZARU DETEKCJI PODCZERWIENI Niezależnie od typu użytej soczewki lub liczby promieni w danej soczewce relatywne proporcje szerokości promieni, ich wysokości, odstępu i szerokości strefy pozostają takie same (patrz rys. 1). Rozmiary promieni i obszaru w dowolnej odległości można wyliczyć ze wzorów poniżej. Odległość d Szerokość promienia w = d / 30 Odstęp promieni: s = d / 30 Wysokość promienia h = 2 w Szerokość strefy z = 3 w Przykład: W odległości 3 m wysokość strefy wynosi 0,2 m a jej szerokość 0,3 m; w odległości 9 m wysokość strefy wynosi 0,6 m a jej szerokość 0,9 m. Rys. 1. Relatywne proporcje rozmiarów strefy.

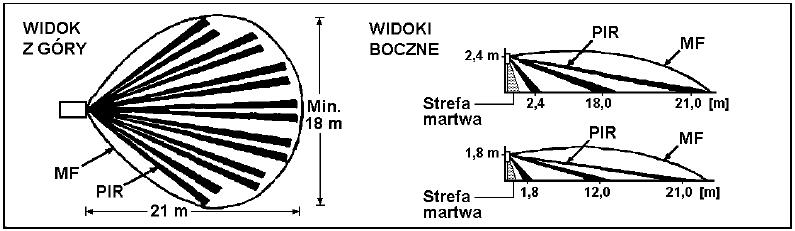

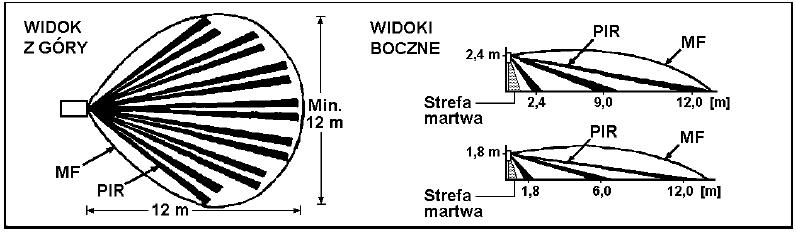

2 S t r o n a 2 OBSZAR DETEKCJI Rys. 2 przedstawia nałożone na siebie obszary maksymalnego zasięgu detektora podczerwieni i detektora mikrofalowego. Zasięg detektora podczerwieni można regulować w pionie i poziomie w zadanych granicach (patrz: Regulacja pokrycia). Przedstawione zasięgi detektora mikrofalowego odnoszą się do wolnej przestrzeni. W praktyce przy ograniczającym działaniu ścian i stropów odbite fale wypełniają pomieszczenie objętościowo. W przypadku długich, wąskich korytarzy efektywny zasięg może się powiększyć nawet dwukrotnie. Spowodowane jest to efektem odbijania się fal od ścian. Zasięg detektora mikrofalowego jest regulowany. Redukcja zasięgu powoduje proporcjonalne zmniejszenie pokrywanego obszaru. Strefa martwa Strefa martwa jest przestrzenią bezpośrednio pod czujką, w której intruz nie jest wykrywany. Zakłada się, że intruz ma co najmniej 1,5 m wzrostu i że dotarcie do strefy martwej nie jest możliwe poprzez czołganie się czy w kucki. Strefa martwa jest tym większa im wyżej zamontowana zostanie czujka (patrz: rys. 2 b). Jednak wysoki montaż może okazać się konieczny w przypadku istnienia obiektów utrudniających pokrycie chronionego obszaru. (patrz: Redukcja strefy martwej). SOCZEWKI STANDARDOWE Przedstawiony na rysunku obszar pokrycia soczewek można regulować w pionie i poziomie w zadanych granicach (patrz: Celowanie promieni). Poprawne ustawienie może okazać się bardzo istotne. Przedstawione przykłady odnoszą się do typowych sytuacji i nie zawsze dadzą się zastosować. Zawsze, po instalacji czujki, sprawdź uzyskane pokrycie (patrz: Testowanie obszaru pokrycia). Dostarczona z czujką soczewka sprawdza się w typowych sytuacjach. Dlatego instalowana jest fabrycznie. Jej parametry są następujące: Liczba stref: M7100STE: 15 (w 3 płaszczyznach: 7, 7 i 1); M7300STE: 14 (w 3 płaszczyznach: 7, 6 i 1). Maksymalne pokrycie: M7100STE: 12 x 12 m; M7300STE: 21 x 18 m (dł. x szer.). Kąt patrzenia: 80. Minimalna wysokość montażu: 1,8 m. Maksymalna wysokość montażu: 3,6 m. Uwaga: 1) Mocno zabrudzoną soczewkę należy umyć w letniej wodzie używając łagodnych detergentów. Następnie należy ją wysuszyć nie pylącą ścierką pozwolić jej wyschnąć. 2) Jeżeli soczewka standardowa nie spełnia zadania to należy wybrać inną z dostępnych soczewek. W celu wymiany soczewki poluzuj wkręty blokujące wewnątrz przedniej części obudowy i wysuń soczewkę. W jej miejsce wsuń nową soczewkę nacięciami do wewnątrz. Dokonaj koniecznych regulacji i delikatnie! dokręć wkręty blokujące. Rys. 2a. Obszar pokrycia czujki M7100STE. Rys. 2b. Obszar pokrycia czujki M7300STE. INSTALACJA WYBÓR MIEJSCA DLA CZUJKI Czujkę można zamontować na ścianie lub w narożu. Zalecany jest montaż w narożu. Umożliwia on zwykle uzyskanie największego obszaru pokrycia. Do montażu wybierz powierzchnię twardą i nie narażoną na silniejsze drgania. Czujkę należy tak umieścić, aby jej pole widzenia obejmowało drzwi wejściowe lub okna i jednocześnie, aby ewentualny intruz musiał przechodzić w poprzek pola a nie bezpośrednio w kierunku lub od czujki. Dla efektywnej pracy czujki dualnej konieczne jest, aby w normalnych warunkach żaden z detektorów nie zgłaszał fałszywych alarmów. Uwaga: Czujka jest dostarczana ze zworką J1 w pozycji ALARM. Przy wyborze wysokości montażu, celowania i zasięgu czujki zwróć również uwagę na: 1. rozmiar i kształt chronionej powierzchni. Przy powierzchni dużej lub nieregularnej użycie dwóch lub większej liczby czujek może być lepszym rozwiązaniem; 2. rodzaj zainstalowanej soczewki; 3. obiekty i przedmioty, które mogą blokować detektory; 4. zwierzęta w chronionym obszarze; 5. najbardziej prawdopodobną drogę intruza (zależną od położenia drzwi i okien). MONTAŻ CZUJKI W celu zdjęcia przedniej ścianki obudowy włóż wkrętak w szczelinę w podstawie obudowy i lekko go wciskając unieś ściankę od strony szczeliny (zamykając obudowę najpierw załóż przednią ściankę na dwa zaczepy u góry obudowy a następnie zamykaj aż do zablokowania na zatrzasku u dołu). Odkręć wkręt blokujący płytkę drukowaną i wyjmij płytkę. Na podstawie obudowy widoczne są dwa zestawy zaślepionych otworów dla wkrętów mocujących czujkę: 3 do montażu na ścianie i 4 do montażu w narożu. Ponadto przygotowane są dwa zaślepione prostokątne otwory pod prze- pusty dla przewodów. Potrzebne otwory wykonaj w plastyku za pomocą nożyka lub innego ostrego narzędzia. Po wykonaniu otworów użyj podstawy obudowy do zaznaczenia na ścianie miejsc wiercenia otworów pod kołki. Uwagi: Przepusty z przewodami oraz wszelkie inne zbędne otwory należy uszczelnić załączoną masą uszczelniającą. Przy montażu czujki powyżej 3 m może okazać się konieczne pewne pochylenie czujki do dołu i zerowe ustawienie wskaźnika względem skali wysokości w celu uzyskania właściwego pokrycia przez detektor podczerwieni PIR.
3 S t r o n a 3 OKABLOWANIE W podstawie obudowy wykonaj przepust dla przewodów w jednym (wygodniejszym) z dwóch zaznaczonych miejsc tj. w dole lub z tyłu obudowy (patrz: Montaż czujki). Czujki M7300 mogą być połączone z centralami z opcją nadzoru oporników parametrycznych (EOL) za pomocą 4 przewodów. Przy centralach nie obsługujących tej opcji koniecznych jest 6 przewodów (patrz: schematy połączeń). Przewody wprowadzone do obudowy czujki podłącz do zacisków w następujący sposób: Zasilanie (zacisk 1 [+] i zacisk 2 [-]): połącz ze źródłem 12V (stabilizowanego lub nie stabilizowanego). Źródłem zasilania może być centrala lub zasilacz zabezpieczony akumulatorem podtrzymującym na wypadek awarii sieci zasilającej (parametry zasilania patrz: Charakterystyka). Rys. 4. Widok elementów czujki. Przekaźnik alarmowy (zaciski 3 [NC] i 4 [COM]): Styki NC, dopuszczalny prąd 100 ma i 24 V=. Rozwarcie styków przekaźnika w działającej czujki następuje w przypadku wykrycia ruchu lub przy zaniku zasilania (w systemach UL wymagane jest używanie styków typu NC). Uwaga: W egzemplarzach czujki wyposażonych w przekaźnik typu C zacisk 5 jest stykiem typu NO. Podłączenia do zacisków 6 i 7 wymagane są jedynie w przypadku wykorzystywania dodatkowych funkcji czujki (patrz: Funkcje specjalne). Wejście stanu (zacisk 6): Podłącz do zacisku stanu w centrali (Arm Lug). Stan niski na zacisku 6 informuje czujkę o włączeniu centrali. Niesprawność (zacisk 7): Wyjście z otwartym kolektorem aktywne w stanie niskim w przypadku wystąpienia niesprawności. REGULACJA OBSZARU POKRYCIA Autotest Autotest symulując ruch sprawdza sensor podczerwieni, wzmacniacze i inne obwody podczerwieni oraz nadajnik mikrofalowy i jego obwody. Test ten jest uruchamiany przy każdym włączeniu zasilania czujki i losowo co 11 do 16 godzin od ostatniego alarmu w celu upewnia się, że czujka pracuje poprawnie. Przy włączaniu czujki włączana jest lampka LED i blokowane są wyjścia alarmu i niesprawności. Jeżeli czujka pracuje poprawnie lampka wyłącza się po ok. 1,5 min. W przeciwnym przypadku lampka LED zacznie szybko migać informując o konieczności naprawy. Po wyłączeniu się lampki informującym o udanym teście należy postępować w sposób opisany poniżej. Ustawianie wysokości na skali wysokości Uzyskania maksymalnego rekomendowanego pokrycia wymaga ustawienia wysokości na skali wysokości. W tym celu zdejmij przednią ściankę czujki. Skala wysokości jest nadrukowana na prawym brzegu płytki w górnej jej części (patrz: rys. 4). Opis skali odpowiada kalibracji tylko z soczewką standardową szerokokątną i montażowi na wysokości od 1,8 m do 3,6 m (skalę naniesiono w stopach angielskich tj. od 6 do 12 stóp). Regulacji można dokonać po poluzowaniu wkrętu blokującego płytkę przesuwając płytkę w górę lub w dół ustawiając wskaźnik znajdujący się na obudowie w miejscu skali odpowiadającemu wysokości montażu czujki. Po właściwym ustawieniu wysokości należy delikatnie dokręcić wkręt blokujący. Redukcja strefy martwej. Wielkość strefy martwej jest funkcją wysokości montażu czujki i ustawienia wysokości na skali wysokości. W pomieszczeniach lub miejscach, w których wymagany zasięg działania jest mniejszy od zasięgu maksymalnego możliwe jest zmniejszenie strefy martwej przez ustawienie większej wysokości na skali wysokości niż wynosi rzeczywista wysokość montażu czujki. Regulacja pozioma. W ograniczonym stopniu możliwa jest regulacja pozioma promieni. Regulacji dokonuje się przesuwając poziomo soczewkę w ramce w lewo lub w prawo co powoduje zmianę położenia pro- mieni o maksymalnie 6º (±½ strefy przy soczewce standardowej) w obydwu kierunkach. Wskaźnikiem regulacji jest lewy górny brzeg soczewki. Na rys. 5 widoczny jest wskaźnik ustawienia na ramce i karby regulacyjne na soczewce. Regulacja soczewki (Uwaga: aby uniknąć zabrudzenia dotykaj soczewki tylko czystymi palcami): 1. Sprawdź czy soczewka jest zainstalowana gładką stroną na zewnątrz a żłobioną do środka. 2. Promienie wycelowane są na wprost przy znaczniku soczewki w pozycji B. 3. Aby przesunąć promienie o 6º w prawo ustaw znacznik w pozycji A. 4. Aby przesunąć promienie o 6º w lewo ustaw znacznik w pozycji C Rys. 5. Wskaźnik ustawienia soczewki (widok od wewnątrz)
4 S t r o n a 4 Blok zworek Blok zworek (rys. 6) umożliwia wybranie właściwego trybu pracy czujki: PIR Tryb testu przejścia. Dioda LED sygnalizuje tylko alarmy z Rys. 6. Blok zworek J1 detektora podczerwieni. ALARM Lampka LED sygnalizuje alarmy z detektora podczerwieni i detektora mikrofalowego MF Mikrofalowy test przejścia. Lampka LED sygnalizuje tylko alarmy z detektora mikrofalowego. LED Lampka LED alarmu zabroniona. Przekaźnik alarmowy działa tylko przy zworce w pozycji zabronionej lampki LED lub pozycji ALARM. Pamiętaj aby po przeprowadzeniu testu założyć zworkę w pozycji ALARM dla pracy czujki z sygnalizacją lampki LED lub w pozycji zabronienia lampki LED w przypadku alarmu. Uwaga: Zworka zabraniająca LED jest wykrywana tylko w chwili uruchamiania czujki lub przy wychodzeniu z trybu testu przejścia (patrz: Zakończenie instalacji Zabronienie lampki LED). Regulacja zasięgu Regulator zasięgu detektora mikrofalowego RANGE ADJUST (patrz: rys. 4) powinien zostać ustawiony na minimum zapewniające wystarczające pokrycie. Ustawienie jest poprawne jeżeli przy ruchu w maksymalnej odległości od czujki miga lampka LED testu przejścia i jednocześnie ruch w odległości większej od maksymalnej nie powoduje migania lampki. Testy przejścia muszą zostać wykonane przy założonej przedniej ściance obudowy. 1. Zdejmij przednią ściankę obudowy i załóż zworkę w pozycji MF (mikrofala). 2. Ustaw regulator zasięgu RANGE ADJUST w pozycji środkowej i wykonaj test przejścia. 3. Jeżeli zasięg okazał się za mały przekręć regulator w kierunku ruchu wskazówek zegara. Powtarzaj test i regulację aż do uzyskania wykrywania ruchu w żądanej odległości ale nie poza nią. Jeżeli zasięg okaże się za duży przekręć regulator w kierunku przeciwnym do kierunku ruchu wskazówek zegara. 4. Załóż zworkę w pozycji ALARM. Uwaga: Powyższy sposób jest prawidłową metodą ustawienia zasięgu. Ponieważ zasięg detektora mikrofalowego może wykraczać poza ściany, okna i drzwi to zbyt duży zasięg może powodować wykrywanie ruchu poza chronionym obszarem. TESTOWANIE OBSZARU POKRYCIA Po zainstalowaniu i ustawieniu czujki należy przetestować pokrycie obszaru i w razie potrzeby skorygować je dopasowując do lokalnych warunków. Wystarczające jest wykonanie testu przejścia przed czujką z obserwowaniem lampki LED czujki. Testy takie należy wykonywać przynajmniej raz do roku. Testowanie czujki Podłącz przewody do zacisków czujki (patrz: Okablowanie). Czujka potrzebuje ok. półtorej minuty aby dostosować się do temperatury otoczenia. Po tym czasie wykonaj niżej opisane czynności. W celu sprawdzenia działania czujki przesuń powoli rękę przed soczewką. Przy zworce w pozycji testu przejścia (PIR) każde zakłócenie promienia będzie sygnalizowane mignięciem lampki LED. Przy zworce w pozycji testu przejścia mikrofalowego (MF) lampka LED będzie się świecić tak długo jak długo wykrywany będzie ruch. Nie świecąca lampka oznacza brak wykrywania ruchu. Testowanie zasięgu obszaru pokrycia. Załóż zworkę w pozycji testu przejścia (PIR) i załóż obudowę. Przejdź w poprzek promieni na granicy zasięgu czujki. Wykrywanie ruchu sygnalizowane będzie świeceniem się lampki LED. Test powtórz przy zworce pozycji testu przejścia mikrofalowego (MF). Następnie powtórz test jeszcze raz przy zworce w pozycji ALARM. Tym razem lampka powinna sygnalizować wykrywanie ruchu w maksymalnej żądanej odległości ale nie poza nią. Maskowanie promienia. Selektywne maskowanie promienia może okazać się konieczne w celu uzyskania pewnej pracy czujki. Ostrożnie przyklej kawałek folii maskującej (w zestawie) po wewnętrznej, żłobionej Rys. 7. Folia maskująca stronie soczewki w miejscu naniesiona na soczewkę odpowiadającemu maskowanemu promieniowi aby zablokować sygnały pochodzące od urządzenia zakłócającego (patrz: rys. 7 i rys. 8). Rys 8 przedstawia dołączony zestaw pasków folii maskującej. Oznaczenia literowe na rysunku identyfikują segmenty soczewki, do których można dany pasek folii użyć. Zwróć uwagę aby przyklejany pasek folii na- nieść dokładnie tak aby nie zasłaniał on segmentów sąsiednich (poszczególne segmenty soczewki są dobrze widoczne gdy patrzy się na soczewkę pod światło). Rys. 8. Oznaczenie pasków folii maskującej (segmenty nieoznaczone nie są używane). a górna płaszczyzna, środkowy segment; użyj dwa paski dla segmentu końcowego. b - dolna płaszczyzna środkowy segment (przytnij w razie potrzeby); użyj dwa paski dla segmentu końcowego. Wszelkie zatłuszczenia i zabrudzenia powierzchni soczewki (lub na twoich palcach) zmniejszają przyczepność folii. Uwaga: Po poprawnym naniesieniu paska folii dociśnij ją do soczewki (pocierając ją np. końcem długopisu) aby poprawić przyczepność. W razie potrzeby, po zamaskowaniu jednego lub kilku promieni, ponownie wyceluj czujkę i wykonaj test przejścia. ZAKOŃCZENIE INSTALACJI Aby mógł działać przekaźnik alarmowy zworka musi zostać założona w pozycji ALARM lub w pozycji zabronienie lampki LED. Przy pracy ze zworką w pozycji alarmu lampka LED, będzie sygnalizowała każdy przypadek wejścia czujki w stan, w którym przy włączonym systemie generowany byłby alarm. Żeby uniknąć takiej sygnalizacji po wykonaniu testów załóż zworkę w pozycji zabronienia lampki LED. W tej pozycji lampka LED nie działa przy normalnej pracy ale nadal
5 S t r o n a 5 może być wykorzystywana w funkcji pamięci alarmu i jako wskaźnik diagnostyczny. Zabronienie lampki LED. Zworka trybu zabronienia lampki LED wykrywana jest tylko w chwili włączania czujki oraz przy wychodzeniu trybu testu przejścia. Dlatego najpierw należy założyć zworkę zabronienia lampki LED a dopiero potem zdjąć zworkę z pozycji testu przejścia. FUNKCJE ZAAWANSOWANE Kopuła bezpieczeństwa (D-O-P) Kopułą bezpieczeństwa nazywa się specjalnie chronioną przestrzeń bezpośrednio przed czujką (o zasięgu regulowanym przez instalatora), której naruszenie przez osobę lub przedmiot jest wykrywane. Próba uniemożliwienia działania lub zniszczenia czujki lub zablokowania soczewki (spray, farba itp.) lub niezamierzonego zasłonięcia (np. przez nieostrożne postawienie pudeł zasłaniających czujkę) jest wykrywane przez kopułę bezpieczeństwa. Naruszenie przestrzeni kopuły jest sygnalizowane szybkim miganiem lampki LED i wysłaniem sygnału niesprawności na wyjście niesprawności. Regulacja rozmiaru kopuły bezpieczeństwa. Rozmiar kopuły jest regulowany niezależnie. Po jednoczesnym założeniu zworek w pozycjach testów przejść PIR i mikrofal (MF) lampka LED będzie sygnalizować wykrycie ruchu w przestrzeni kopuły. Rys.9 Ustawienie zworek dla testu kopuły D-O-P Do regulacji rozmiaru kopuły służy pokrętło D-O-P RANGE umożliwiające ustawienie odległości od 0,0 do 1,2 m. W lewej skrajnej pozycji pokrętła kopuła bezpieczeństwa jest zabroniona. Regulacji należy dokonać z uwzględnieniem rodzaju możliwego naruszenia kopuły. Większe obiekty wykrywane są z większej odległości. Regulując rozmiar kopuły możesz posłużyć się ręką naśladując sposób działania ewentualnego sabotażysty czy wandala. W przypadku przeciwdziałania zasłonięciu czujki dużym przedmiotem (np. pudło) posłuż się takim przedmiotem aby określić odległość z jakiej jest on wykrywany (miganie lampki LED) i ustaw wymagany rozmiar kopuły. Aby zapobiec błędnym alarmom naruszenia kopuły ustaw jej rozmiar na możliwie naj- mniejszą wielkość. Uwaga: Pamiętaj aby po wykonaniu regulacji założyć użyte zworki w odpowiednie pozycje ponieważ w trybie regulacji kopuły bezpieczeństwa czujka generuje sygnały alarmu. Zasada działania. Aby zrozumieć jak działa funkcja kopuły bezpieczeństwa należy podkreślić, że nawet jeżeli lampka LED sygnalizuje naruszenie przestrzeni kopuły to: a) naruszenie to nie jest natychmiast przekazywane na wyjście niesprawności; b) naruszenie kopuły nie może zostać skasowane przez przy- najmniej 5 s; c) niesprawność jest kasowana jeżeli wykryty zostanie ruch poza przestrzenią kopuły przez obydwa detektory (potwierdzenie, że czujka działa poprawnie). Jeżeli w przeciągu 2 minut nie zostanie wykryty ruch do centrali wysyłany jest sygnał niesprawności. Niesprawność ta może zostać skasowana przez zerowanie czujki. Sygnał niesprawności nie jest wysyłany tak długo jak długo w przestrzeni kopuły wykrywany jest ruch. Intruz (lub też instalator albo np. osoba sprzątająca) opuszczając przestrzeń kopuły zostanie wykryta przez obydwa detektory co skasuje niesprawność. Jeżeli jednak intruz spróbuje uniemożliwić działanie czujki przez jej zasłonięcie lub zablokowanie soczewek to nie zostanie on wykryty przez obydwa detektory i po 2 minutach wysłany zostanie sygnał niesprawności. Podobny skutek będzie miało zasłonięcie czujki dużym obiektem (np. pudłami). Ostrzeżenie: Funkcję kopuły bezpieczeństwa można wykorzystywać tylko w miejscach, w których nie jest możliwe naruszenie przestrzeni w pobliżu czujki. Unikać należy sytuacji gdy np. z sufitu może odpaść kawałek tynku, który może naruszyć przez przestrzeń kopuły bez możliwości skasowania naruszenia. W takich przypadkach funkcję kopuły bezpieczeństwa należy za- bronić przez skręcenie regulatora D-O-P RANGE w lewą, skrajną pozycję (MIN). Wyjście niesprawności Zacisk 7 wyjściem niesprawności z otwartym kolektorem. Stan niski jest podtrzymywany i jest stanem aktywnym. Wyjście nie- sprawności można połączyć z wejściem nieużywanej linii w centrali co umożliwi wyświetlanie odpowiednich komunikatów na klawiaturze (w instalacjach UL dopuszczalne jest tylko podłączenie do wymienionego na listach osprzętu UL z sygnalizacją LED). Dla zdalnej sygnalizacji podłącz LED i opornik zgodnie ze schematem. Ponieważ centrala może raportować zdarzenia do stacji monitorującej bardziej praktyczna i polecana ze względu na koszty obsługi może się okazać sygnalizacja lokalna. Pamięć alarmu W przypadku gdy do jednej linii podłączonych jest więcej czujek pamięć alarmu umożliwia zidentyfikowanie czujki, która wygenerowała alarm. Podłącz wyjście stanu (Arm Lug) centrali do zacisku 6 czujki (centrala musi na tym wyjściu wymuszać stan niski w trybie pracy). Lampka LED czujki, która wygenerowała alarm będzie powoli migać (wolniej niż przy sygnalizacji niesprawności). Funkcja ta użyteczna jest również przy liniach wejścia-wyjścia z chronionego obiektu: uwzględnia 45 s opóźnienia na wejście i 45 s opóźnienia na wyjście. Wyświetlanie pamięci alarmu rozpoczyna się po wyłączeniu systemu. Najbliższe włączenie systemu na ponad 10 s zeruje pamięć alarmu.
6 S t r o n a 6 USUWANIE NIESPRAWNOŚCI Objaw Prawdopodobna przyczyna Sposób usunięcia Szybkie miganie lampki LED Problem w obwodach lub błąd pamięci wewnętrznej mikroprocesora Wyłącz zasilanie na 5 s. Po ponownym włączeniu odczekaj półtorej minuty. Jeżeli problem pozostał oddaj czujkę do naprawy. Czujka podtrzymuje alarm Wybrany tryb testu przejścia. Załóż zworkę w pozycji ALARM lub zabronienie LED. Rys. 10. Typowe 4-przewodowe okablowanie niesprawności i stanu (dla przejrzystości nie pokazano przewodów zasilających). Rys. 11. Alternatywne 6-przewodowe okablowanie niesprawności i stanu (dla przejrzystości nie pokazano przewodów zasilających).
