INSTRUKCJA MONTAŻU I UŻYTKOWANIA WANNY Z HYDROMASAŻEM SARA

Transkrypt

1 INSTRUKCJA MONTAŻU I UŻYTKOWANIA WANNY Z HYDROMASAŻEM SARA Przed montażem i pierwszym użyciem należy zapoznać się z niniejszą instrukcją. Montaż musi być przeprowadzony przynajmniej przez dwie osoby. UWAGA: Instalacja hydrauliczna musi być wykonana przez wykwalifikowanego hydraulika! UWAGA: Instalacja elektryczna musi być wykonana przez elektryka z uprawnieniami! UWAGA: Ze względu na ciągłe doskonalenie produktów zamieszczone w instrukcji zdjęcia i rysunki mają charakter poglądowy i mogą się różnić od zakupionego towaru. Różnice te nie mogą być podstawą do reklamacji.

2 INSTALACJA WANNY Wymagania odnośnie instalacji elektrycznej i hydraulicznej: Napięcie zasilania: 230 V, 50 Hz. Moc: 1,6 kw (~7 A). Ciśnienie wody: 0,1 0,4 MPa. Maksymalna temperatura ciepłej wody: 70 C. Schemat instalacji elektrycznej wanny:

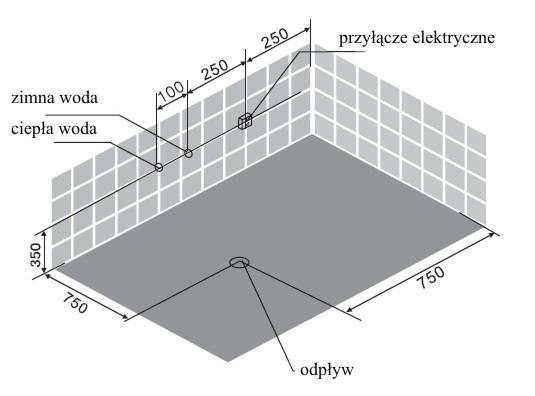

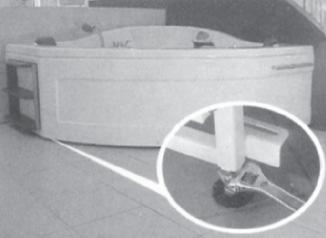

3 UWAGA: Wanny są montowane i sprawdzane przed opuszczeniem fabryki, jednak w czasie transportu niektóre części mogły się rozłączyć lub poluzować. Należy sprawdzić poprawność wszystkich połączeń przed instalacją wanny. Montaż wanny: 1. Wybrać i przygotować miejsce dla wanny według rysunków znajdujących się na końcu instrukcji odpowiednich dla danego modelu pamiętając, że: A. Przyłącze wodne powinno być wykonane na gwint ½ i wystawać nie więcej niż 20 mm ze ściany. B. Otwór odpływowy powinien mieć powinien mieć średnicę około mm - należy dopasować go do posiadanego syfonu. C. Gniazdko elektryczne koniecznie musi posiadać prawidłowo uziemiony bolec ochronny. Powinno ono być umieszczone w łatwo dostępnym miejscu. Jeśli jest inaczej, należy zastosować dodatkowy włącznik zasilania pozwalający wyłączyć zasilanie do wanny. UWAGA: W instalacji zasilającej wannę musi być zainstalowany wyłącznik różnicowoprądowy 30 ma z odstępem styków co najmniej 3 mm. W zależności od wersji wanny taki wyłącznik może być już umieszczony na przewodzie zasilającym. 2. Po przygotowaniu miejsca wypoziomować wannę regulując wysokość nóżek, a następnie unieruchomić je dokręcając nakrętkę kontrującą.

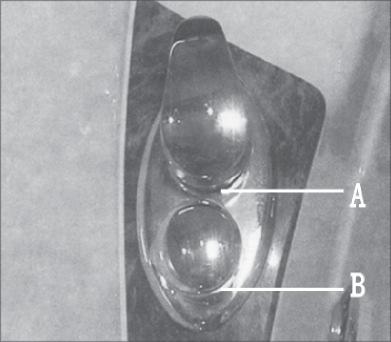

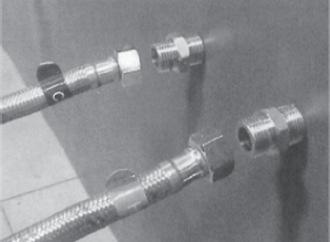

4 3. Przyłączyć węże zasilające wodę. 4. Przykręcić rurę odpływową (A) do drenażu (B) i podłączyć do zaworu odpływowego. 5. Jeśli zaszła konieczność demontażu osłony, zamontować ją ponownie. Uchwyty osłony (A) mają regulację w pionie i poziomie.

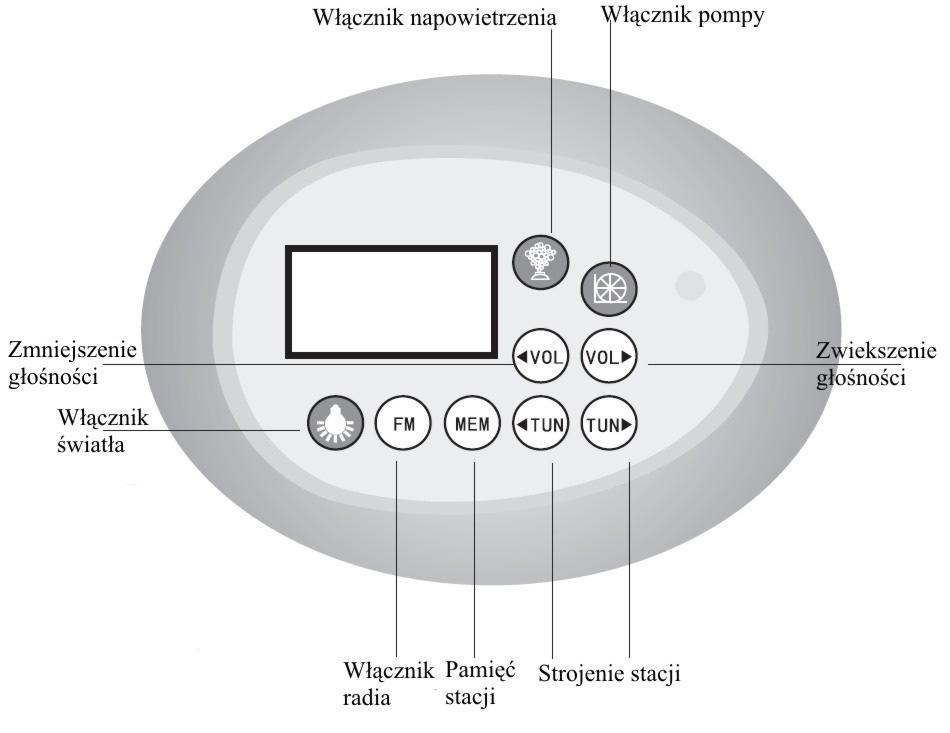

5 INSTRUKCJA UŻYTKOWANIA Panel sterujący: Obsługa panelu sterującego: UWAGA: Nie włączać pompy, jeśli wanna nie jest napełniona wodą. UWAGA: W zależności od typu wanny niektóre funkcje mogą być niedostępne. 1. Włącznik światła służy do włączania/wyłączania podświetlenia. W niektórych wersjach wanny światło może działać tylko jeśli pompa jest włączona. 2. Włącznik pompy służy do włączania/wyłączenia pompy wodnej. 3. Włącznik napowietrzania służy do włączenia/wyłączenia napowietrzenia strumieni wody wypływających z dysz wodnych. Funkcja działa tylko przy włączonej pompie. 4. Radio FM działa w zakresie częstotliwości MHz. Włącznik radia służy do włączania/wyłączenia radia. Przyciski strojenie stacji służą do zmiany częstotliwości odbioru. Przyciski zmniejszenie/zwiększenie głośności służą do zmiany głośności radia. 5. Panel może zapamiętać 16 stacji komórki pamięci mają numery Przycisk pamięć stacji działa w następujący sposób: Jednokrotne naciśnięcie powoduje wybranie następnej komórki z pamięci i przełączenie na zapisaną w niej stację.

6 Szybkie dwukrotne naciśnięcie przycisku spowoduje zapisanie aktualnie dostrojonej stacji w wybranej komórce pamięci. Naciśnięcie i przytrzymanie przycisku aż do odtworzenia sygnału dźwiękowego uruchomi automatyczne wyszukiwanie stacji radiowych może ich być maksymalnie szesnaście i zostaną zapisane w dostępnych komórkach pamięci. Wszystkie już zapisane stacje zostaną w czasie tego procesu usunięte. Mieszacz i przełącznik funkcji: A - Podniesienie rączki mieszacza do góry zwiększa przepływ wody, opuszczenie jej na dół zmniejsza go. Obrócenie rączki w prawo zmniejsza jej temperaturę, obrócenie w lewo zwiększa. B - Przełącznik funkcji posiada trzy pozycje: 1. Woda kierowana jest do zestawu natryskowego. 2. Woda kierowana jest do wylewki. 3. Woda kierowana jest do wewnętrznych dysz masażowych. Funkcje zmienia się obracając gałką przełącznika. UWAGA: W zależności od wersji wanny niektóre funkcje mogą być niedostępne. Dysze wodne: Obracając dyszą można regulować siłę i kierunek strumiena wody.

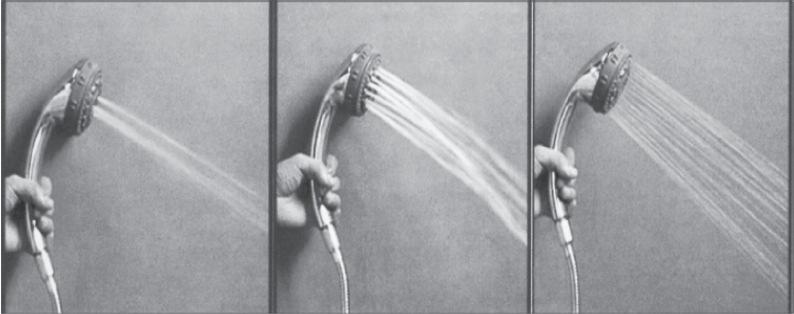

7 Słuchawka natryskowa: Słuchawka posiada trzy funkcje. Zmienia się je obracając dysk z dyszami. UWAGA: W zależności od wersji wanny słuchawka może mieć mniej funkcji. ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA WANNY: 1. Wanna musi być podłączona do uziemionej instalacji elektrycznej. W instalacji musi znajdować się włącznik różnicowoprądowy 30 ma o odstępie styków co najmniej 3 mm. 2. Upewnić się, napięcie zasilania odpowiada parametrom podanym na tabliczce znamionowej. 3. Nie można w wannie korzystać z urządzeń elektrycznych. Może to spowodować zagrożenie dla życia i zdrowia. Wilgoć może również uszkodzić te urządzenia. 4. Metalowe przedmioty pozostawione w wannie mogą korodować po pewnym czasie. 5. Jeśli w sieci wodociągowej ciśnienie jest wyższe niż 6 bar konieczne jest zastosowanie reduktora ciśnienia. W przypadku jego braku wanna może nie działać prawidłowo i może dojść do jej uszkodzenia. Dla bezpieczeństwa zaleca się instalację reduktora nawet, jeżeli wanna jest instalowana w obszarze, w którym nie występuje podwyższone ciśnienie wody. 6. W instalacji hydraulicznej muszą znajdować się filtry wody. Zawory elektromagnetyczne i pompy są wrażliwe na zanieczyszczenia mechaniczne. 7. Nie wolno włączać pompy jeśli wanna nie jest wypełniona wodą. WSKAZÓWKI DOTYCZĄCE CZYSZCZENIA 1. Czyścić powierzchnię wanny przy użyciu łagodnych detergentów i miękkiej szmatki. Nie należy używać środków zawierających substancje agresywne chemicznie, np. aceton, bądź substancje cierne. Mogą one uszkodzić powierzchnię wanny. 2. W przypadku niewielkich zadrapań na powierzchni akrylowej: przeszlifować je na mokro papierem ściernym #2000 a następnie wypolerować miękką ściereczką polerską i pastą do zębów. 3. Kamień zaleca się usuwać przy pomocy octu lub kwasu cytrynowego. Można zwiększyć ich skuteczność poprzez ich podgrzanie.

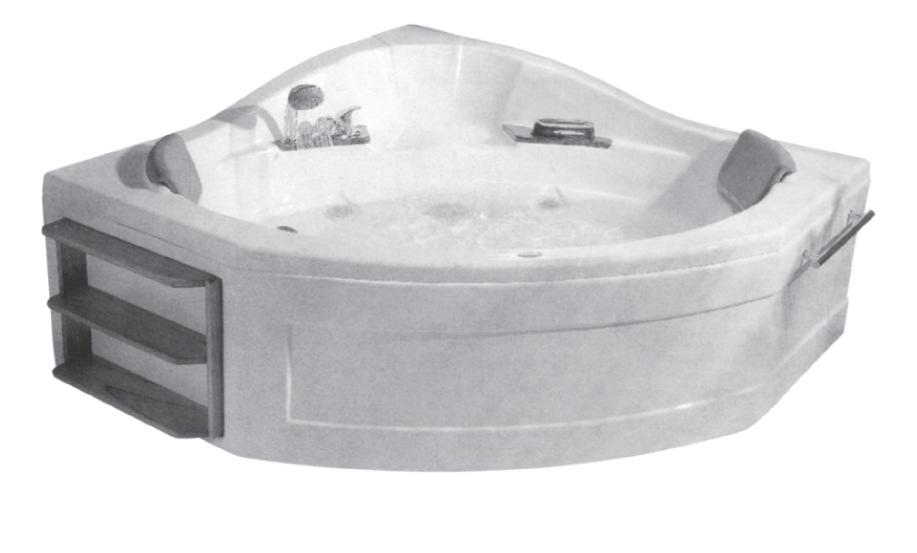

8 Utylizacja Oznakowanie tego sprzętu symbolem przekreślonego kontenera informuje o zakazie umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem kary grzywny). Szczegółowe informacje na temat recyklingu można uzyskać w urzędzie miasta lub gminy, w zakładzie utylizacji odpadów komunalnych lub tam, gdzie produkt był nabyty. Dalsze przekazanie zużytego sprzętu do punktów zajmujących się ponownym użyciem i odzyskiem przyczynia się do uniknięcia wpływu obecnych sprzęcie szkodliwych składników na środowisko i zdrowie ludzi i w tym zakresie podstawową rolę spełnia każde gospodarstwo domowe. RYSUNKI MONTAŻOWE WANNY: 1. Sara. 1. Bateria. 2. Słuchawka prysznicowa. 3. Wylewka. 4. Zagłówek. 5. Panel sterujący. 6. Korek. 7. Wlot pompy. 8. Dysza wodna.

9 GWARANCJA Warunki gwarancji: 1. NOVOTERM Sp. z o.o. ul. Basenowa 6, Szczecin Tel. (091) mail: serwis@novoterm.pl Udziela nabywcy gwarancji na zakupiony sprzęt, wymieniony w niniejszej karcie gwarancyjnej. 2. W razie stwierdzenia w okresie gwarancji wady lub uszkodzenia sprzętu, zostaną one bezpłatnie usunięte w ciągu 14 dni od daty zgłoszenia, lub 30 dni w przypadku konieczności dostawy części zamiennych z zagranicy. 3. Okres gwarancji dla użytkownika wynosi 12 miesięcy od daty sprzedaży odnotowanej w karcie gwarancyjnej. Okres gwarancji zostaje przedłużony o dodatkowe 12 miesięcy, jeśli zostanie zlecony odpłatny montaż w autoryzowanym serwisie instalacyjno-hydraulicznym. 4. Gwarancją nie są objęte uszkodzenia sprzętu spowodowane: niewłaściwą instalacją, niewłaściwą eksploatacją (niezgodną z przeznaczeniem sprzętu i instrukcją obsługi) lub niewłaściwym transportem, z przyczyn innych niż tkwiących w sprzęcie. Gwarancji nie podlegają uszkodzenia mechaniczne oraz elementy zużywające się w czasie eksploatacji: uszczelki, węże prysznicowe, słuchawki natryskowe, itp. 5. W przypadku nieuzasadnionego wezwania serwisu klient jest zobowiązany do pokrycia wszystkich kosztów przez serwis poniesionych. 6. Karta gwarancyjna jest ważna, jeśli posiada wpisaną datę sprzedaży potwierdzoną podpisem i pieczęcią sprzedającego. Musi posiadać także prawidłowo wypełnione potwierdzenia montażu. 7. W razie zgubienia karty gwarancyjnej lub powstania wątpliwości co do prawidłowości jej wypełnienia, użytkownik może udowodnić swoje prawa do gwarancji po przedstawieniu dowodu sprzedaży lub innego wiarygodnego dowodu zakupu. 8. Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrotu gotówki, jeżeli po wykonaniu w okresie gwarancyjnych czterech napraw, nadal występują w nim wady. 9. Warunkiem koniecznym przy wymianie sprzętu jest przedłożenie karty gwarancyjnej, z której wynika ilość dokonanych napraw oraz dowodu zakupu. Przez naprawę rozumie się dokonanie czynności o charakterze specjalistycznym właściwym dla usunięcia wady objętej gwarancją, niezależnie od ilości wymienionych części przy jednej naprawie. Pojęcie naprawy nie obejmuje czynności związanych z instalacją, konserwacją sprzętu, itp. 10. Firma Novoterm nie ponosi odpowiedzialności za wszelkie oczekiwania, których ten produkt nie spełni. Aktualna lista serwisów dostępna na stronie internetowej pod adresem: KARTA GWARANCYJNA NAZWA WYROBU.. TYP URZĄDZENIA.. NR FABRYCZNY. DATA SPRZEDAŻY PIECZĘĆ FIRMOWA PUNKTU SPRZEDAŻY.. CZYTELNY PODPIS PIECZĘĆ IMIENNA ADNOTACJE SERWISU TECHNICZNEGO O DOKONANYCH NAPRAWACH Data napraw zgłoszenia Data wykonania naprawy Przedłużenie gwarancji Rodzaj naprawy Podpis i pieczęć serwisanta NAZWA I ADRES PUNKTU SERWISOWEGO....

10 POTWIERDZENIE MONTAŻU CZĘŚCI HYDRAULICZNEJ Oświadczam, że cała instalacja hydrauliczna została wykonana zgodnie z instrukcją oraz zgodnie z przepisami prawa budowlanego Miejscowość i data. Pieczęć i podpis Montera DANE INSTALATORA.. Imię i nazwisko lub nazwa firmy Pieczęć firmowa. Miejscowość i data.. Czytelny podpis
