Wysoka efektywność w pompowaniu ścieków

Transkrypt

1

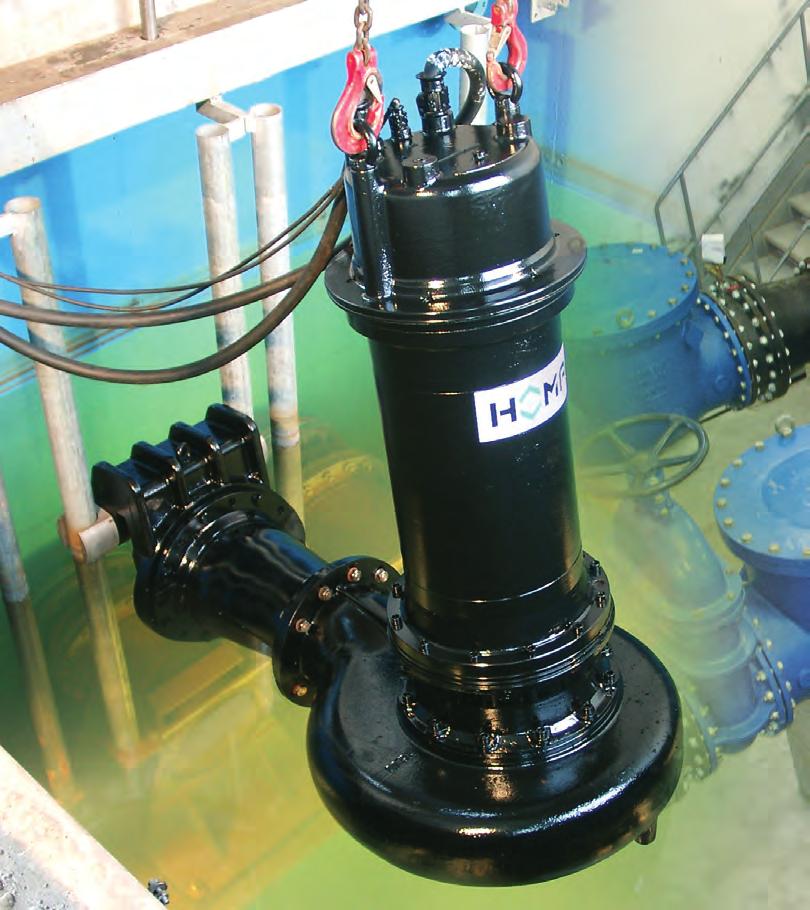

2 Ź r ó d ł o w y s o k i e j e f e k t y w n o ś c i Wysoka efektywność w pompowaniu ścieków Zatapialne pompy ściekowe i kanalizacyjne marki HOMA mają szerokie zastosowanie na całym świecie w gospodarstwach domowych, gospodarce komunalnej oraz w przemyśle. Kilkudziesięcioletnie doświadczenie w konstruowaniu i produkcji pomp zatapialnych plus bezwzględne przywiązywanie wagi do jakości w każdym detalu oraz ścisła kontrola jakości produkcji zapewnia najwyższą niezawodność i wytrzymałość wszystkich produktów marki HOMA. Elastyczne komponenty pozwalające na łatwy montaż urządzeń. HOMA łączy w sobie wydajność, bezpieczeństwo, wysoką jakość oraz solidność konstrukcji przy zachowaniu elastyczności, która pozwala na indywidualną optymalizację realizacji każdego projektu: Pompy do różnych aplikacji i instalacji, kompleksowe wyposażenie w instalacje wraz z rurami, zaworami, zbiornikami, oraz sterowanie i systemy monitorowania. W tej dziedzinie HOMA zapewnia rozwiązania do pompowania ścieków dostosowane do konkretnych potrzeb. 2

3 Niezawodność w pełni zautomatyzowanej pracy stacji pomp HOMA gwarantuje w pełni zautomatyzowane sterowanie i monitoring. Niezawodne, różnorodne systemy kontrolujące poziom cieczy (wyłącznik pływakowy, układy pneumatyczne, ultradźwiękowe lub elektroniczne) mają zapewnić niezawodną pracę pompy przy minimalnym zużyciu energii. Wszystkie możliwe czynniki wywołujące awarie, takie jak stan uszczelnienia wału napędowego, temperatura, wilgotność lub brak zasilania mogą być automatycznie monitorowane i przekazywane do różnych systemów alarmowych. 3

4 Ź r ó d ł o d o d a t k o w y c h o p c j i i a p l i k a c j i Większa efektywność aby sprostać każdemu wyzwaniu Rozmaite wyzwania indywidualne rozwiązania: Pompy zatapialne ściekowe marki HOMA są przeznaczone do pompowania ścieków kanalizacyjnych, osadów, wód deszczowych, łącznie z cieczami o wysokiej zawartości ciał stałych lub włóknistych. Są one wykorzystywane w gospodarstwach domowych, gospodarce komunalnej, przemyśle oraz w rolnictwie. Dla cieczy czynnych chemicznie, są dostępne specyficzne komponenty takie jak wirniki, korpusy lub kompletne urządzenia wykonane z odpornych materiałów takich jak stal nierdzewna, duplex lub bronz. Właściwa instalacja każdej stacji pomp. Instalacja zatapialna z autozłączem. System autozłącza do szybkiego podłączenia pompy z rurą tłoczną, pozwalający na szybkie zasprzęglanie i odłączanie pompy od układu tłocznego od zbiornika pompowni. Wszystkie czynności konserwacyjne oraz naprawy można wykonywać na zewnątrz pompowni. Przy powrocie do trybu roboczego, ciężar pompy zapewnia szczelne połączenie pomparurociąg. 4 Przenośna instalacja zatapialna. Pompa zatapialna zainstalowana na pierścieniowej podstawie do pracy tymczasowej lub użycia w sytuacji awaryjnej. Połączenie z rurą tłoczną lub wężem. Sucha instalacja stała, pionowa lub pozioma. Zabezpieczona przed zalaniem sucha pompownia z oddzielną komorą zbiorczą. Połączone kołnierzami króćce na ssaniu i tłoczeniu. Warunki pracy Silniki są przystosowane do ciągłej pracy (S1) przy maksymalnie 15 uruchomieniach na godzinę. Oprócz wersji z zatopionym silnikiem, jest dostępna opcja chłodzenia płaszczem chłodzącym dla pracy S1 z niezatopionym silnikiem lub w instalacji suchej. Pompy wyposażone w zamknięte wirniki dwukanałowe są przeznaczone do pracy okresowej, zazwyczaj w sterowanych automatycznie suchych lub mokrych pompowniach. Mogą one również pracować w trybie prawie ciągłym, przykładowo w zbiornikach retencyjnych lub ciągle przez nieograniczony okres czasu, np. zasilanie przemysłu w wodę.

5 Rodzaje i Modele Wybór : Obroty : Do pracy w owych warunkach, stosowane są silniki: 1450 obr/min = 4-biegunowe 960 obr/min = 6-biegunowe 720 obr/min = 8-biegunowe 590 obr/min = 10-biegunowe 490 obr/min = 12-biegunowe Napięcia: Wszystkie wymienione dane mają odniesienie do napięcia roboczego wynoszącego 400 V/3 fazy, 50 Hz. Inne napięcia są dostępne na życzenie. Typ uruchamiania: Silniki są w zie przystosowane do rozruchu bezpośredniego lub rozruchu gwiazda-trójkąt. Wszystkie silniki są przystosowane do pracy z przemiennikiem częstotliwości lub softstartem. Wersje przeciwwybuchowe: Wszystkie silniki mogą być opcjonalnie zabezpieczone zgodnie z ATEX Ex II 2 G EEXd. Opcja pracy w pompowni suchej: Oprócz wersji do pracy przy zanurzeniu, wszystkie pompy mogą być przystosowane również do pracy bez zanurzenia. Chłodzenie zapewnia płaszcz chłodzący, z wykorzystaniem pompowanej cieczy lub zamkniętej cyrkulacji chłodziwa Kontrola pracy : Wszystkie silniki są wyposażone w czujniki termiczne w uzwojeniu, bimetalowe czujniki (), PTC lub PT 100 (na życzenie). Silniki do pompowni mokrej (bez płaszcza chłodzącego): Dostępne w wersji C (patrz kod typu pompy) z czujnikiem wilgoci w komorze olejowej oraz w ch z komorą połączeniow kabli czujnik wilgotności w komorze połączeniowej) Silniki z płaszczem chłodzącym: W zie wyposażone są w czujnik wilgoci w komorze olejowej. W wersji S dodatkowo z monitoringiem wilgotności w obudowie stojana. Dodatkowe urządzenia kontrolne (temperatura łożysk, wilgoci w komorze stojana) na życzenie. Dobór hydrauliczny Kołnierz tłoczny i ssawny: DN 200 DN 250 DN 300 DN 400 DN 500 Dostępne są króćce redukcyjne do różnych rodzajów autozłączy.. Zamknięty wirnik dwukanałowy Dla cieczy z dużej ilości zanieczyszczeń i osadów zawierających części stałe. wirnika: Pompy posiadają wirniki z wolnym przelotem od 100 mm do 200 mm w zależności od modelu pompy. Symbol typu pompy: Pompa Silnik K(X) H (U) 26 4 (C) (S) (EX) Rodzaj wirnika K, KX = Zamknięty wirnik wielokanałowy Króciec tłoczny: 4 = 200 mm 5 = 250 mm 6 = 300 mm 8 = 400 mm 10 = 500 mm Wolny przelot: 4 = 100 mm 5 = 130 mm 6 = 150 mm 165 mm 8 = 200 mm Średnica wirnika: (mm : 5) np 80 = 400 mm Wymiar ramy : F, G, H, R, S Chłodzenie płaszczem chłodzącym: Chłodzenie płaszczem chlodzącym: Silnik chłodzony płaszczem chłodzącym do pracy bez zanurzenia U= otwarty układ chłodzenia pompowanym medium L= zamknięty układ chłodzenia osobnym chłodziwem (zakodowana) Obroty: 4 = 4-biegunowe (1470 obr/min) 6 = 6-biegunowe (960 obr/min) 8 = 8-biegunowe (720 obr/min) 10 = 10-biegunowe (590 obr/min) 12 = 12-biegunowe (490 obr/min) tylko dla silników bez płaszcza chłodzącego. Z: Kontrola wilgotności w obudowie stojana Silnik przeciwwybuchowy 5

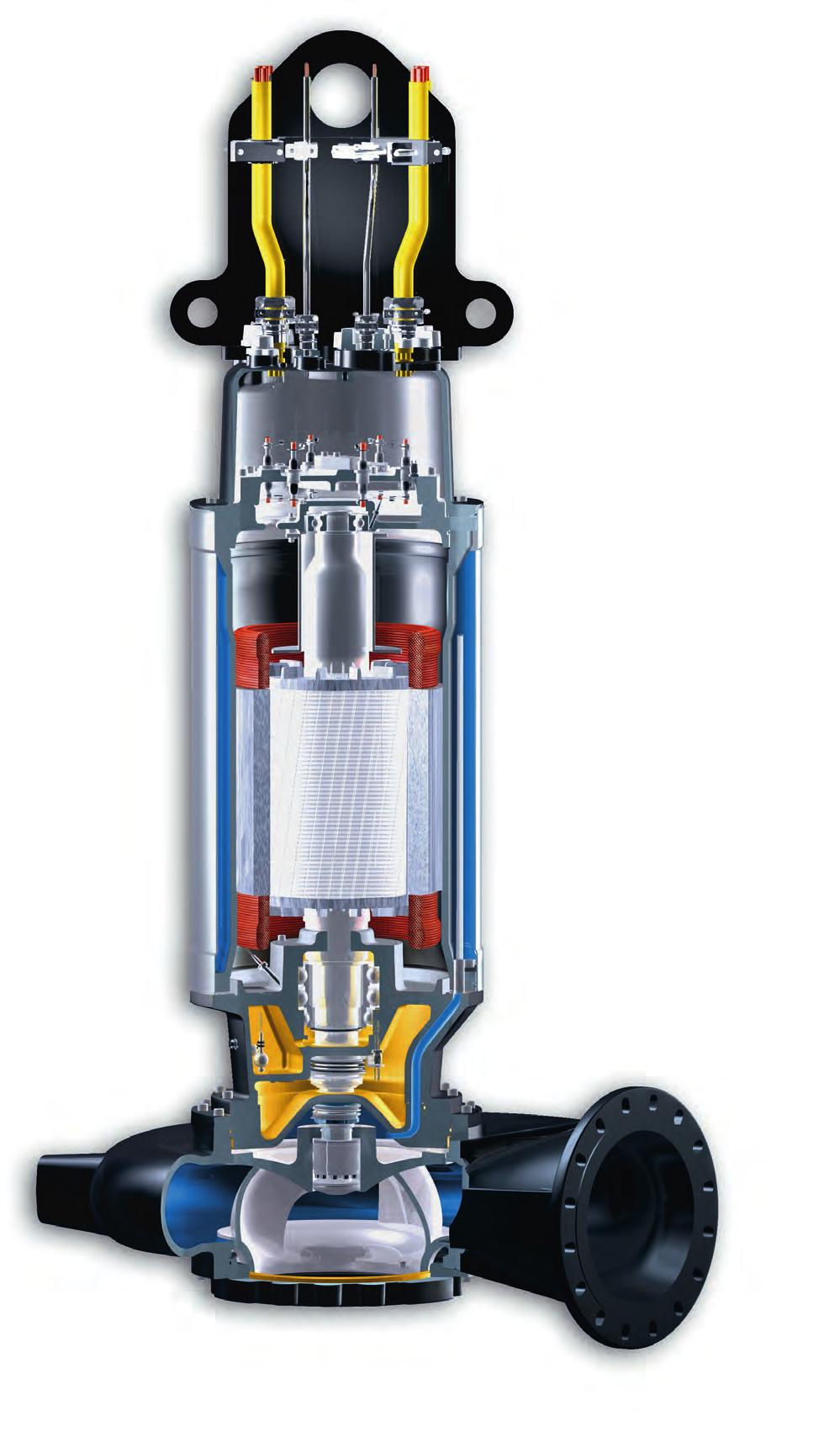

6 Ź r ó d ł o z w i ę k s z o n e g o b e z p i e c z e ń s t w a i N i e z a w o d n o ś c i Konstrukcja Sprawdzona jakość w każdym szczególe Lepsza jakość konstrukcji i materiałów mniej konserwacji i awarii Jakość może być zmierzona zatapialne pompy ściekowe HOMA charakteryzuje solidna konstrukcja oraz wysokiej jakości materiały wszystkich części. Materiały Obudowa Żeliwo GG25/EN-GJL-250 1) Obudowa pompy Żeliwo GG25/EN-GJL-250 1) Żeliwo GGG40/EN-GJS Wirnik Żeliwo GG25/EN-GJL-250 1) Żeliwo GGG40/EN-GJS Pierścienie ścierne Wał napędowy Uszczelnienia mechaniczne Płaszcz chłodzący (model U) Brąz/ Stal nierdzewna Stal nierdzewna SiC / SiC Stal nierdzewna Uszczelki i O-ringi NBR (Perbonan) 3) Kabel H07RN-F (PLUS) 4) 1) dostępne również w wersji ze stali nierdzewnej 3) dostępne również z FPM (vitonu) 2) dostępne również w wersji z brązu 4) kabel ekranowany na życzenie Króciec tłoczny Z kołnierzem DIN/ANSI do DN 500 (PN16) Nieblokujące się wirniki o dużej sprawności Zamknięty wirnik dwukanałowy z dużym wolnym przelotem i wymiennym pierścieniem ściernym Uszczelnienie wału Dwa niezależne uszczelnienia mechaniczne Z SiC w układzie podwójnym. Komora olejowa Oddzielna, duża komora olejowa, odpowiedzialna za smarowanie i chłodzenie uszczelnienia mechanicznego, tworząca dodatkowy element zabezpieczający i kontrolny. Dodatkowa elektroniczna sonda monitorująca stan uszczelnienia dostępna na życzenie Silnik Trójfazowe silniki elektryczne z 4-, 6-, 8-, 10-, lub 12-biegunowe. Klasa izolacji F (155 C), stopień zabezpieczenia IP 68 Zabezpieczenie przeciwwybuchowe Wszystkie silniki mogą być opcjonalnie zabezpieczone zgodnie z ATEX Ex II 2 G EEXd. Układ chłodzący Silniki do prac w zanurzeniu są chłodzone przez otaczając ciecz. Do pracy w pompowni suchej lub bez zanurzenia, silniki są dostępne z płaszczem chłodzącym, umożliwiającym wewnętrzną cyrkulację pompowanego medium (model U). Alternatywnie dostępny jest zamknięty układ chłodzenia niewykorzystujący pompowanego medium w obiegu, zapewniający wymianę ciepła poprzez powierzchnię kontaktu między komorą wymiany a komorą pompy. Czujniki ciepła (bimetalowe) Wbudowane w uzwojenie. Czujniki PTC lub PT100 dostępne na życzenie Kontrola wilgotności w komorze stojana Oddzielna komora z kontrolą poziomu. Łożyskowanie wału napędowego Nie wymagające konserwacji, oryginalnie nasmarowane łożyska kulkowe. Kontrola temperatury łożysk wału napędowego Dostępne na zyczenie. Komora połączeń kablowych Oddzielna komora połączeń Elektroniczny czujnik wilgotności w komorze połączeń 13 Ciśnieniowo szczelne wejście kablowe 14 Ogrzewanie antykondensacyjne do komory połączeń kabli i obudowy stojana dostępne na życzenie 6

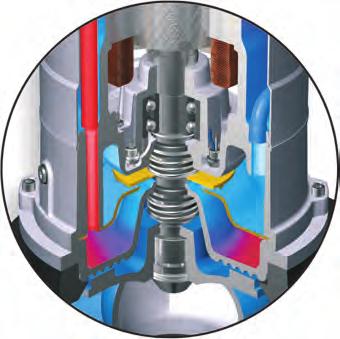

7 Powrót gorącego chłodziwa do komory wymiany ciepła 9 NOWOŚĆ! Zamknięty układ chłodzenia Mały wirnik tłoczący chłodziwo 3 Dopływ zimnego chłodziwa do płaszcza Wymiana ciepła chłodziwa z zimnym tłoczonym medium poprzez element o kształcie spiralnym zwiększającym powierzchnię wymiany 1 2 7

8 DN200 KX biegunowe Zestawienie zakresów pracy pomp DN200 KX biegunowe Zamknięty wirnik wielokanałowy 100 mm Ø 1470 obr/min patrz strona 10 Zamknięty wirnik wielokanałowy 100 mm Ø 960 obr/min patrz strona 11 KX biegunowe KX biegunowe Zamknięty wirnik wielokanałowy Zamknięty wirnik wielokanałowy 130 mm Ø 130 mm Ø 960 obr/min patrz strona obr/min patrz strona 13 DN300 KX biegunowe DN300 KX biegunowe Zamknięty wirnik wielokanałowy Zamknięty wirnik wielokanałowy 150 mm Ø 150 mm Ø 960 obr/min patrz strona obr/min patrz strona 15 DN400 KX biegunowe DN400 KX biegunowe Zamknięty wirnik wielokanałowy Zamknięty wirnik wielokanałowy 165 mm Ø 165 mm Ø 960 obr/min patrz strona obr/min patrz strona 17 8

9 DN500 KX biegunowe DN500 KX biegunowe Zamknięty wirnik wielokanałowy Zamknięty wirnik wielokanałowy 200 mm Ø 200 mm Ø 740 obr/min patrz strona obr/min patrz strona 19 DN500 KX biegunowe Zamknięty wirnik wielokanałowy 200 mm Ø 490 obr/min patrz strona 20 9

10 DN200 - KX biegunowe Zamknięty wirnik dwukanałowy 100 mm Ø 1470 obr/min Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX4468-G194(C)(S)(EX) 61,0 56,5 102, KX4468-G214(C)(S)(EX) 75,0 68,0 130, KX4472-G214(C)(S)(EX) 75,0 68,0 130, KX4472-G224(C)(S)(EX) 85,0 79,0 140, KX4476-G214(C)(S)(EX) 75,0 68,0 130, KX4476-G224(C)(S)(EX) 85,0 79,0 140, KX4476-H244(C)(S)(EX) 98,5 90,0 163, KX4480-G224(C)(S)(EX) 85,0 79,0 140, KX4480-H244(C)(S)(EX) 98,5 90,0 163, KX4480-H264(C)(S)(EX) 114,0 105,0 188, KX4483-H244(C)(S)(EX) 98,5 90,0 163, KX4483-H264(C)(S)(EX) 114,0 105,0 188, KX4483-H284(C)(S)(EX) 138,0 127,0 231, KX4485-H244(C)(S)(EX) 98,5 90,0 163, KX4485-H264(C)(S)(EX) 114,0 105,0 188, KX4485-H284(C)(S)(EX) 138,0 127,0 231, KX4488-H264(C)(S)(EX) 114,0 105,0 188, KX4488-H284(C)(S)(EX) 138,0 127,0 231, KX4490-H264(C)(S)(EX) 114,0 105,0 188, KX4490-H284(C)(S)(EX) 138,0 127,0 231, KX4490-H294(C)(S)(EX) 153,0 141,0 250, KX4492-H294(C)(S)(EX) 153,0 141,0 250, Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) 1 KX4468-GU194(S)(EX) 61,0 56,5 102, KX4468-GU214(S)(EX) 75,0 68,0 130, KX4472-GU214(S)(EX) 75,0 68,0 130, KX4472-GU224(S)(EX) 85,0 79,0 140, KX4476-GU214(S)(EX) 75,0 68,0 130, KX4476-GU224(S)(EX) 85,0 79,0 140, KX4476-HU244(S)(EX) 98,5 90,0 163, KX4480-GU224(S)(EX) 85,0 79,0 140, KX4480-HU244(S)(EX) 98,5 90,0 163, KX4480-HU264(S)(EX) 114,0 105,0 188, KX4483-HU244(S)(EX) 98,5 90,0 163, KX4483-HU264(S)(EX) 114,0 105,0 188, KX4483-HU284(S)(EX) 138,0 127,0 231, KX4485-HU244(S)(EX) 98,5 90,0 163, KX4485-HU264(S)(EX) 114,0 105,0 188, KX4485-HU284(S)(EX) 138,0 127,0 231, KX4488-HU264(S)(EX) 114,0 105,0 188, KX4488-HU284(S)(EX) 138,0 127,0 231, KX4490-HU264(S)(EX) 114,0 105,0 188, KX4490-HU284(S)(EX) 138,0 127,0 231, KX4490-HU294(S)(EX) 153,0 141,0 250, KX4492-HU294(S)(EX) 153,0 141,0 250, (kg)

11 DN200 - KX biegunowe Zamknięty wirnik dwukanałowy 100 mm Ø 960 obr/min Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX4468-F96(C)(S)(EX) 19,5 16,8 36, KX4472-F96(C)(S)(EX) 19,5 16,8 36, KX4472-F106(C)(S)(EX) 22,5 19,5 41, KX4476-F106(C)(S)(EX) 22,5 19,5 41, KX4476-F116(C)(S)(EX) 26,0 22,6 48, KX4480-F116(C)(S)(EX) 26,0 22,6 48, KX4480-F126(C)(S)(EX) 29,5 25,8 55, KX4483-F126(C)(S)(EX) 29,5 25,8 55, KX4483-G136(C)(S)(EX) 37,0 33,2 67, KX4485-G136(C)(S)(EX) 37,0 33,2 67, KX4485-G156(C)(S)(EX) 45,0 40,5 82, KX4488-G136(C)(S)(EX) 37,0 33,2 67, KX4488-G156(C)(S)(EX) 45,0 40,5 82, KX4490-G136(C)(S)(EX) 37,0 33,2 67, KX4490-G156(C)(S)(EX) 45,0 40,5 82, KX4490-G176(C)(S)(EX) 55,0 49,5 99, KX4492-G156(C)(S)(EX) 45,0 40,5 82, KX4492-G176(C)(S)(EX) 55,0 49,5 99,7 764 Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX4468-FU96(S)(EX) 19,5 16,8 36, KX4472-FU96(S)(EX) 19,5 16,8 36, KX4472-FU106(S)(EX) 22,5 19,5 41, KX4476-FU106(S)(EX) 22,5 19,5 41, KX4476-FU116(S)(EX) 26,0 22,6 48, KX4480-FU116(S)(EX) 26,0 22,6 48, KX4480-FU126(S)(EX) 29,5 25,8 55, KX4483-FU126(S)(EX) 29,5 25,8 55, KX4483-GU136(S)(EX) 37,0 33,2 67, KX4485-GU136(S)(EX) 37,0 33,2 67, KX4485-GU156(S)(EX) 45,0 40,5 82, KX4488-GU136(S)(EX) 37,0 33,2 67, KX4488-GU156(S)(EX) 45,0 40,5 82, KX4490-GU136(S)(EX) 37,0 33,2 67, KX4490-GU156(S)(EX) 45,0 40,5 82, KX4490-GU176(S)(EX) 55,0 49,5 99, KX4492-GU156(S)(EX) 45,0 40,5 82, KX4492-GU176(S)(EX) 55,0 49,5 99,

12 - K biegunowe Zamknięty wirnik dwukanałowy 130 mm Ø 960 obr/min Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 K5564-F96(C)(S)(EX) 19,5 16,8 36, K5566-F96(C)(S)(EX) 19,5 16,8 36, K5568-F96(C)(S)(EX) 19,5 16,8 36, K5568-F106(C)(S)(EX) 22,5 19,5 41, K5570-F106(C)(S)(EX) 22,5 19,5 41, K5570-F116(C)(S)(EX) 26,0 22,6 48, K5572-F116(C)(S)(EX) 26,0 22,6 48, K5572-F126(C)(S)(EX) 29,5 25,8 56, K5574-F126(C)(S)(EX) 29,5 25,8 56, K5574-G136(C)(S)(EX) 37,0 33,2 68, K5576-F126(C)(S)(EX) 29,5 25,8 56, K5576-G136(C)(S)(EX) 37,0 33,2 68, K5576-G156(C)(S)(EX) 45,0 33,2 68,0 654 Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 K5564-FU96(S)(EX) 19,5 16,8 36, K5566-FU96(S)(EX) 19,5 16,8 36, K5568-FU96(S)(EX) 19,5 16,8 36, K5568-FU106(S)(EX) 22,5 19,5 41, K5570-FU106(S)(EX) 22,5 19,5 41, K5570-FU116(S)(EX) 26,0 22,6 48, K5572-FU116(S)(EX) 26,0 22,6 48, K5572-FU126(S)(EX) 29,5 25,8 56, K5574-FU126(S)(EX) 29,5 25,8 56, K5574-GU136(S)(EX) 37,0 33,2 68, K5576-FU126(S)(EX) 29,5 25,8 56, K5576-GU136(S)(EX) 37,0 33,2 68, K5576-GU156(S)(EX) 45,0 33,2 68,

13 - K biegunowe Zamknięty wirnik dwukanałowy 130 mm Ø 720 obr/min Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 K5564-F78(C)(S)(EX) 13,0 11,0 26, K5566-F78(C)(S)(EX) 13,0 11,0 26, K5568-F78(C)(S)(EX) 13,0 11,0 26, K5570-F78(C)(S)(EX) 13,0 11,0 26, K5572-F78(C)(S)(EX) 13,0 11,0 26, K5574-F78(C)(S)(EX) 13,0 11,0 26, K5574-F88(C)(S)(EX) 15,0 12,7 30, K5576-F88(C)(S)(EX) 15,0 12,7 30, K5576-F98(C)(S)(EX) 17,0 14,4 34,0 522 Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 K5564-FU78(S)(EX) 13,0 11,0 26, K5566-FU78(S)(EX) 13,0 11,0 26, K5568-FU78(S)(EX) 13,0 11,0 26, K5570-FU78(S)(EX) 13,0 11,0 26, K5572-FU78(S)(EX) 13,0 11,0 26, K5574-FU78(S)(EX) 13,0 11,0 26, K5574-FU88(S)(EX) 15,0 12,7 30, K5576-FU88(S)(EX) 15,0 12,7 30, K5576-FU98(S)(EX) 17,0 14,4 34,

14 DN300 - KX biegunowe Zamknięty wirnik dwukanałowy 150 mm Ø 960 obr/min Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX6678-G156(C)(S)(EX) 45,0 40,5 82, KX6680-G176(C)(S)(EX) 55,0 49,5 99, KX6683-G176(C)(S)(EX) 55,0 49,5 99, KX6686-G196(C)(S)(EX) 64,0 58,0 118, KX6689-H216(C)(S)(EX) 75,3 68,5 138, KX6692-H216(C)(S)(EX) 75,3 68,5 138, KX6695-H236(C)(S)(EX) 90,3 82,0 166, Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX6678-GU156(S)(EX) 45,0 40,5 82, KX6680-GU176(S)(EX) 55,0 49,5 99, KX6683-GU176(S)(EX) 55,0 49,5 99, KX6686-GU196(S)(EX) 64,0 58,0 118, KX6689-HU216(S)(EX) 75,3 68,5 138, KX6692-HU216(S)(EX) 75,3 68,5 138, KX6695-HU236(S)(EX) 90,3 82,0 166,

15 DN300 - KX biegunowe Zamknięty wirnik dwukanałowy 150 mm Ø 720 obr/min Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX6680-G128(C)(S)(EX) 28,5 25,0 55, KX6683-G128(C)(S)(EX) 28,5 25,0 55, KX6686-G128(C)(S)(EX) 28,5 25,0 55, KX6689-G128(C)(S)(EX) 28,5 25,0 55, KX6692-G148(C)(S)(EX) 35,0 31,0 67, KX6695-G148(C)(S)(EX) 35,0 31,0 67,1 835 Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX6680-GU128(S)(EX) 28,5 25,0 55, KX6683-GU128(S)(EX) 28,5 25,0 55, KX6686-GU128(S)(EX) 28,5 25,0 55, KX6689-GU128(S)(EX) 28,5 25,0 55, KX6692-GU148(S)(EX) 35,0 31,0 67, KX6695-GU148(S)(EX) 35,0 31,0 67,

16 DN400 - KX biegunowe Zamknięty wirnik dwukanałowy 165 mm Ø 960 obr/min Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX86100-H276(C)(S)(EX) 123,5 112,0 227, KX86102-H276(C)(S)(EX) 123,5 112,0 227, KX86104-R286(C)(S)(EX) 140,0 132,0 241, KX86106-R316(C)(S)(EX) 169,0 160,0 287, KX86108-R316(C)(S)(EX) 169,0 160,0 287, KX86110-R346(C)(S)(EX) 195,0 185,0 337, Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX86100-HU276(S)(EX) 123,5 112,0 227, KX86102-HU276(S)(EX) 123,5 112,0 227, KX86104-RU286(S)(EX) 140,0 132,0 241, KX86106-RU316(S)(EX) 169,0 160,0 287, KX86108-RU316(S)(EX) 169,0 160,0 287, KX86110-RU346(S)(EX) 195,0 185,0 337,

17 DN400 - KX biegunowe Zamknięty wirnik wielokanałowy 165 mm Ø 720 rpm Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX86100-H178(C)(S)(EX) 49,5 45,0 93, KX86102-H178(C)(S)(EX) 49,5 45,0 93, KX86104-H198(C)(S)(EX) 58,5 53,0 109, KX86106-H208(C)(S)(EX) 70,0 63,0 129, KX86108-H208(C)(S)(EX) 70,0 63,0 129, KX86110-H228(C)(S)(EX) 79,0 72,0 148, Model owy i przeciwwybuchowy Instalacja sucha Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) 1 KX86100-HU178(S)(EX) 49,5 45,0 93, KX86102-HU178(S)(EX) 49,5 45,0 93, KX86104-HU198(S)(EX) 58,5 53,0 109, KX86106-HU208(S)(EX) 70,0 63,0 129, KX86108-HU208(S)(EX) 70,0 63,0 129, KX86110-HU228(S)(EX) 79,0 72,0 148,

18 DN500 - KX biegunowe Zamknięty wirnik wielokanałowy 200 mm Ø 740 rpm Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) Szczegółowe dane techniczne na życznie! 18

19 DN500 - KX biegunowe Zamknięty wirnik wielokanałowy 200 mm Ø 590 rpm Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) Szczegółowe dane techniczne na życznie! 19

20 DN500 - KX biegunowe Zamknięty wirnik wielokanałowy 200 mm Ø 490 rpm Charakterystyki Charakterystyka hydrauliczna Dane techniczne Model owy i przeciwwybuchowy Instalacja zatapialna Typ pompy P 1 (kw) P 2 (kw) I N (A) (kg) Szczegółowe dane techniczne na życznie! 20

21 Akcesoria Stała instalacja zatapialna z systemem autozłącza Przenośna instalacja zatapialna Sucha instalacja pionowa Instalacja sucha pozioma Nr Opis Typ Wymiar System autozłącza żeliwny, składający się z kolana, sprzęgła kołnierzowego pompy i górnego uchwytu prowadnic KK 200/200 KK 250/200 KK 250/250 KK 300/250 KK 300/300 KK 400/350 KK 400/400 DN200 /200 DN300/250 DN300 DN400/350 DN400 Numer katalogowy Nr Opis Typ Wymiar Numer katalogowy Kołnierzowa rura tłoczna, 1 metr, z uszczelką i śrubami mocującymi Rura tłoczna, za dodatkowy metr DN200 DN300 DN System autozłącza składający się z kolana, sprzęgła kołnierzowego pompy i górnego uchwytu prowadnic Prowadnice, para, za metr - Stal ocynkowana - Stal nierdzewna Łańcuch podnoszący, za metr - Stal ocynkowana - Stal nierdzewna Szekla KS 200/200 KS 250/250 DN ½ 3 2 2½ Króciec redukcyjny Żeliwny zawór kołnierzowy Żeliwna zasuwa kołnierzowa Podstawa pierścieniowa Podstawa do instalacji na sucho na betonowej podstawie z 90 kolanem ssawnym i otworem kontrolnym (DN200-) NB200 NB250 NB350 TVS200 R TVS200/250 R TVS250 R TVS250/300 R TVS350 DN200 DN300 DN350 DN400 DN200 DN300 DN400 DN200 DN350 DN200 DN200/250 /300 DN Stal ocynkowana - Stal nierdzewna Rama do instalacji pionowej na sucho na betonowej podstawie z 90 kolanem ssawnym TVM400 DN stalowe kolano z 2 kołnierzami, uszczelką i śrubami DN200 DN300 DN Rura kołnierzowa z otworem kontrolnym, uszczelką i śrubami DN200 DN350 DN żeliwne kolano z otworem wylotowym i 2 kołnierzami, uszczelką i śrubami ocującymi Kołnierzowy dwójnik do połączenia dwóch pomp z uszczelką i śrubami, DN200 DN200/250 /300 DN300 DN400 DN200 DN300 DN400 System złącz ze stali nierdzewnej, kolana, rury, armatury (zawory, klapy zwrotne etc.) na życzenie. Elektryczne lub elektroniczne panele sterowania dla pomp oraz pompowni dostępne na życzenie. Zbironiki z betonu lub materiału syntetycznego do kompletnej pompowni znajdują się w specjalnym folderze. Korpus pompy z otworem kontrolnym na życzenie. Akcesoria pomp DN500 na życzenie 21

22 Instalacja i wymiary Typ pompy DN1 DN2 DN2* DN3 Amax B B1 C C1 D E F1 F2 F3 øg H J1 KX44(68-80)-G(U) 4(Ex) KX44(76-83)-H(U) 4(Ex) KX44(68-83)-F(U) 6(Ex) KX4483-G(U)136(Ex) KX44(85-92)-H(U)... 4(Ex) KX44(85-92)-G(U)... 6(Ex) K55(64-76)-F(U) 6(Ex) K55(74-76)-G(U) 6(Ex) K55(64-76)-F(U) 8(Ex) KX66(78-86)-G(U)... 6(Ex) KX66(89-95)-H(U)... 6(Ex) KX66(80-95)-G(U)... 8(Ex) KX86( )-H(U)... 6(Ex) KX86( )-R(U)... 6(Ex) KX86( )-H(U)... 8(Ex) KX * Pionowa instalacja sucha (patrz akcesoria) Instalacja zatapialna z systemem autozłącza DN200 DN300 DN400 Kotwa Kotwa Kotwa Kotwa Rura Rura Rura Rura Kotwa Kotwa Kotwa Kotwa 22

23 J2 K1 K1* K2 K3 K4 L MxM O P1 P2 Q Rmax S1 S3 Tmax Umax V x x x x x x x x x x x x Instalacja zatapialna tylko z podstawą KX44 K55 KX66 Instalacja sucha pionowa tylko z podstawą KX44 K55 KX66 Instalacja sucha pionowa tylko na betonowej podstawie KX86 Instalacja sucha pozioma Podstawa z betonu Kotwa Kotwa Kotwa Kotwa 23

24 Asortyment produktów marki HOMA Zatapialne pompy odwodnieniowe Pompy głębinowe Zatapialne pompy ściekowe Zatapialne pompy ściekowe z rozdrabniaczem Jednostki usuwające wodę deszczową Jednostki usuwające ścieki Kompletne pompownie Mieszadła i generatory przepływu Strumienice do czyszczenia i napowietrzania zbiorników Pompy ogrodowe i domowe zwiększające ciśnienie Panele sterowania HOMA Pumpenfabrik GmbH P.O. Box Neunkirchen-Seelscheid; Germany Phone +49 (0)22 47 / Fax +49 (0)22 47 / info@homa-pumpen.de TIGA PUMPS Sp. z o.o. Polska, Poznań, ul. Kordeckiego 30B tel.: ; fax: biuro@tigapumps.pl; Światowy zasięg Pompy HOMA są wykorzystywane w ponad 60 krajach na całym świecie w niezliczonych projektach różnego rodzaju. Spełniają one wszelkie międzynarodowe y bezpieczeństwa i jakości oraz są certyfikowane przez wiele instytucji i organizacji odpowiedzialnych za miejscowe y oczyszczania ścieków. Naszym głównym celemjest zachowanie oraz dalszy rozwój tego wysokiego poziomu jakości. Sieć sprzedaży i partnerów serwisowych HOMA zapewnia światową sieć przedstawicieli i dystrybutorów wspierających naszych klientów w planowaniu, specyfikacji oraz wyborze, stosując między innymi programy komputerowe dostępne na CD-ROM oraz na stronach WWW (TIGA) 001 / Nr PL Pictures: imagewerks / Top view of a vortex / getty images, Zauberhut / Abwasser / fotolia.com, Bernd Geller / Belebungsbecken / fotolia.com, MEV Verlag GmbH / Industrie / MEV02047 Vol. 2, Alex Buckingham / Wassertropfen / Digital Vision Ltd. Zastrzegamy sobie prawo do zmiany naszych specyfikacji bez powiadomienia.
