1 faza wejściowa / 1 faza wyjściowa
|
|
- Dominika Pietrzyk
- 6 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA OBSŁUGI ZASILACZ UPS serii GENIO FLEX TOWER VA USDVT80A; USDVT110A; USDVT150A; USDVT200A 1 faza wejściowa / 1 faza wyjściowa
2 INSTRUKCJA OBSŁUGI 2 Dziękujemy za zakup naszego produktu UPS serii GENIO FLEX TOWER i cieszymy się z nowego klienta Schrack Technik! Opisany w niniejszej instrukcji zasilacz UPS jest produktem wysokiej jakości, który został starannie zaprojektowany i skonstruowany pod kątem jak najlepszej jakości działania. Z tego urządzenia może korzystać każdy pod warunkiem, że UPRZEDNIO UWAŻNIE PRZECZYTA CAŁĄ NINIEJSZĄ INSTRUKCJĘ MONTAŻU I OBSŁUGI. We wnętrzu zasilacza UPS i szafkach bateryjnych występuje NIEBEZPIECZNE napięcia elektryczne. Wszystkie operacje obsługi konserwacyjnej muszą być wykonywane przez autoryzowany serwis. W niniejszej instrukcji są opisane szczegółowo procedury obsługi i montażu zasilacza UPS. Przed użyciem urządzenia należy dokładnie zapoznać się z niniejszą instrukcją oraz zachować zawierającą ją płytę CD jako źródło informacji o obsłudze i optymalnym wykorzystaniu tego produktu. OCHRONA ŚRODOWISKA W procesie opracowywania produktów włożono wiele wysiłku i środków w badanie ich środowiskowych aspektów. Wszystkie nasze produkty realizują cele zdefiniowane przez przyjęty przez firmę system zarządzania środowiskowego, który spełnia wymagania obowiązujących norm. Produkt nie zawiera żadnych materiałów niebezpiecznych, jak freony, chlorofluorowęglowodory czy azbest. W doborze materiałów opakowaniowych preferowano takie, które nadają się do wykorzystania jako surowce wtórne. Odpady z opakowania należy posegregować na poszczególne typy materiałów zgodnie z poniższą tabelą, Należy je oddać do punktów zbiórki surowców wtórnych zgodnie z przepisami obowiązującymi w Polsce. OPIS Pudło Narożniki opakowania Pokrowiec Worek z akcesoriami MATERIAŁ Tektura Stratocell (pianka polietylenowa) Polietylen Polietylen UTYLIZACJA PRODUKTU Zasilacze UPS zawierają elektroniczne płytki drukowane i baterie, które są uważane za odpady TRUJĄCE i NIEBEZPIECZNE. Gdy produkt zostanie wyeksploatowany, należy się ich pozbyć, postępując zgodnie z obowiązującymi przepisami. Poprawna utylizacja produktu jest z pożytkiem dla środowiska i zdrowia ludzkiego. Reprodukowanie niniejszej instrukcji lub jakiegokolwiek jej fragmentu bez wcześniejszego uzyskania zgody Schrack Technik jest zabronione. Chcąc wprowadzać ulepszenia, zastrzegamy sobie prawo do modyfikowania opisanego produktu w dowolnym czasie i bez powiadomienia.
3 SPIS TREŚCI PREZENTACJA... 4 Widok zasilacza UPS... 5 Widok przedni Widok tylny... 5 Widok panelu sterowania... 6 MONTAŻ... 7 Kontrola zawartości... 7 Miejsce montażu... 7 OBSŁUGA... 8 Przyłączanie i włączanie po raz pierwszy... 8 Włączanie przy zasilaniu z sieci elektrycznej... 8 Włączanie przy zasilaniu z baterii... 8 Wyłączanie zasilacza UPS... 8 Komunikaty na wyświetlaczu... 9 Obszar parametrów Konfigurowanie trybu pracy Możliwe ustawienia Dodatkowe funkcje TRYB ZAMIANY BATERII PROGRAMOWALNE GNIAZDO POMOCNICZE (ENERGYSHARE) Oprogramowanie Oprogramowanie do monitorowania i sterowania Program konfiguracyjny Konfiguracja UPS Porty komunikacyjne Złącze RS Gniazdo komunikacyjne Wymiana akumulatora ROZWIĄZYWANIE PROBLEMÓW Kody alarmu Usterki Blokada DANE TECHNICZNE... 21
4 PREZENTACJA 4 Seria GENIO FLEX TOWER to idealne rozwiązanie dla zaawansowanych użytkowników wymagających systemów zasilania o wysokiej niezawodności i wszechstronności. GENIO FLEX TOWER to najlepszy dostępny system ochrony urządzeń sieciowych, serwerów i konwencjonalnych systemów pamięci masowej. Zasilacze UPS serii GENIO FLEX TOWER to nowoczesne urządzenia typu Line Interactive, które zapewniają sinusoidalny przebieg napięcia na wyjściu. Zaletą tego rozwiązania jest wysoka sprawność przy niskim zużyciu energii, a zarazem skuteczna ochrona przed zakłóceniami występującymi w sieci elektrycznej.

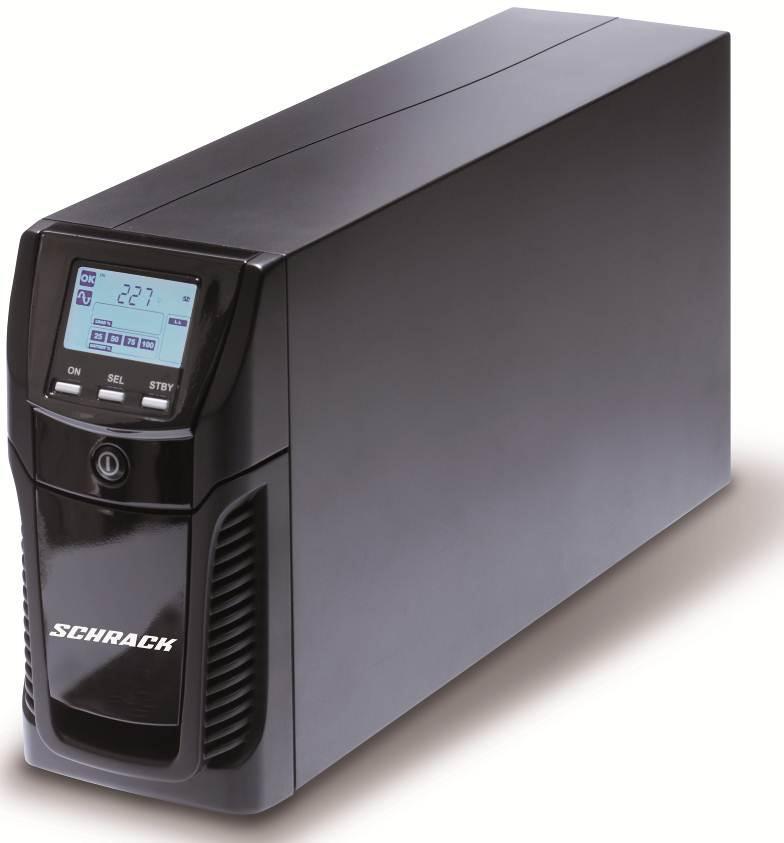

5 Widok zasilacza UPS Widok przedni USDVT80A; USDVT110A Moc 800/1100 VA USDVT150A; USDVT200A Moc 1500/2000 VA 5 Wyświetlacz Demontowalny panel przedni Przyciski wielofunkcyjne Złącze akumulatora Wyłącznik główny Widok tylny USDVT80A; USDVT110A Moc 800/1100 VA Panel mocujący akumulator USDVT150A; USDVT200A Moc 1500/2000 VA Port komunikacyjny RS232 Wentylatory Port komunikacyjny USB Gniazdo IEC 10A wyjściowe Wyłącznik automatyczny Gniazda karty komunikacyjnej Energyshare Gniazdo wejściowe IEC 10 A
6 Widok panelu sterowania 6 Przycisk SEL (wybór) Przycisk ON Przycisk STAND BY Normalne działanie Zasilanie sieciowe Praca bateryjna Aktywny układ AVR Wskaźnik poziomu obciążenia Obszar konfiguracji Wskaźnik sygnalizujący konieczność kontaktu z serwisem Programator czasowy Obszar parametrów Stan czuwania/alarm EnergyShare Wskaźnik naładowania baterii
7 MONTAŻ Kontrola zawartości Po otwarciu opakowania należy najpierw przeprowadzić kontrolę jego zawartości. Opakowanie musi zawierać następujące przedmioty: 7 UPS Kabel zasilający z wtyczką Schuko IEC 10 A 2 kable połączeniowe IEC 10 A Kabel USB Kabel RS232 Płyta CD z instrukcją użytkownika + zasady bezpieczeństwa Miejsce montażu Zasilacz UPS należy zainstalować w przewiewnym, czystym miejscu, które jest osłonięte przed działaniem czynników atmosferycznych. Wilgotność względna w danym pomieszczeniu nie może przekraczać maksymalnych wartości podanych w tabeli Dane techniczne. Temperatura otoczenia podczas pracy zasilacz UPS musi być utrzymywana w granicach od 0 do 40 C, a system UPS nie może podlegać bezpośredniemu działaniu promieni słonecznych ani gorącego powietrza. Zalecany zakres temperatury roboczej zasilacza UPS i baterii wynosi między 20 a 25 C. Trwałość baterii wynosi przeciętnie 5 lat przy temperaturze pracy 20 C. Wzrost temperatury do 30 C powoduje skrócenie tego czasu o połowę.
8 OBSŁUGA 8 Przyłączanie i włączanie po raz pierwszy 1) Sprawdzić, czy instalacja przed zasilaczem UPS zawiera odpowiednie zabezpieczenia przeciążeniowe i przeciwzwarciowe. Wskazane jest stosowanie bezpieczników 10 A lub 16 A typu B lub C (zależnie od mocy znamionowej zasilacza UPS). 2) Przyłączyć zasilanie do UPS przy użyciu otrzymanego w zestawie kabla wejściowego. 3) Nacisnąć wyłącznik umieszczony na przednim panelu. 4) Po kilku chwilach UPS zostanie włączony, ekran zaświeci, rozlegnie się sygnał dźwiękowy i zacznie migać ikona. Oznacza to, że UPS znajduje się w stanie czuwania, czyli zużywa niewielką ilość energii. Zasilanie mikrokontrolera kontrolującego autodiagnostykę jest wtedy włączone. Baterie są w trakcie ładowania i wszystko jest gotowe do uaktywnienia systemu UPS. Baterie także znajdują się w trybie czuwania, o ile jest aktywny programator czasowy. 5) Maksymalna długość kabli łączących dowolne urządzenia z gniazdami wyjściowymi zasilacza UPS wynosi 10 m. 6) Sprawdzić, jaki tryb pracy jest ustawiony na wyświetlaczu i, w razie potrzeby go zmienić, postępując według instrukcji zawartych w rozdziale Konfigurowanie trybów pracy. Do zmieniania bardziej zaawansowanych ustawień konfiguracyjnych systemu UPS służy program konfiguracyjny UPSTools, który można pobrać z serwisu internetowego Włączanie przy zasilaniu z sieci elektrycznej 1) Nacisnąć przycisk ON i przytrzymać go przez 1 sekundę. Po naciśnięciu wszystkie ikony na wyświetlaczu zaświecą na 1 sekundę i rozlegnie się 1 sygnał dźwiękowy. 2) Włączyć urządzenie podłączone do systemu UPS. Tylko podczas włączania po raz pierwszy: po 30 sekundach sprawdzić, czy system UPS pracuje poprawnie. W tym celu wykonać następujące czynności: 3) Przeprowadzić symulację przerwy w dostawie prądu przez odłączenie zasilania systemu UPS. 4) Odbiornik powinien nadal mieć zasilanie, na wyświetlaczu powinna zaświecić ikona i co 4 sekundy powinien rozlegać się sygnał dźwiękowy. 5) Po przywróceniu zasilania UPS musi wrócić do zasilania sieciowego. Włączanie przy zasilaniu z baterii 6) Nacisnąć wyłącznik umieszczony na przednim panelu. 7) Przytrzymać przycisk ON wciśnięty przez przynajmniej 5 sekund. Wszystkie ikony na wyświetlaczu zaświecą na 1 sekundę. 8) Włączyć urządzenia podłączone do UPS. Wyłączanie zasilacza UPS Aby wyłączyć zasilacz UPS, należy przytrzymać przycisk STBY wciśnięty przez przynajmniej 2 sekundy. System UPS przejdzie w stan czuwania i zacznie migać ikona. 9) Jeśli jest obecne napięcie w sieci elektrycznej, należy nacisnąć wyłącznik, aby całkowicie wyłączyć system UPS. 10) W trybie pracy bateryjnej bez ustawionego programatora czasowego UPS zostanie automatycznie wyłączony po 30 sekundach. Jeśli jednak jest ustawiony programator czasowy, należy nacisnąć przycisk STBY i przytrzymać go przez przynajmniej 5 sekund, aby wyłączyć UPS. Całkowite wyłączenie zostanie dokonane przez naciśnięcie wyłącznika.
9 Komunikaty na wyświetlaczu W tym rozdziale są szczegółowo opisane różne informacje, jakie mogą się pojawić na wyświetlaczu LCD. KOMUNIKATY O STATUSIE SYSTEMU UPS 9 IKONA STATUS OPIS Świeci ciągle Miga Oznacza usterkę. Zasilacz UPS znajduje się w trybie czuwania. Świeci ciągle Oznacza normalną pracę. Świeci ciągle Zasilacz UPS czerpie energię z sieci elektrycznej. Świeci ciągle Miga System UPS czerpie energię z baterii. W tym stanie system UPS emituje sygnał dźwiękowy w regularnych odstępach co 4 sekundy. Alarm wstępny rozładowania baterii. Oznacza, że czas podtrzymania zbliża się do końca. W tym stanie zasilacz UPS emituje sygnały dźwiękowe w regularnych odstępach co 1 sekundę. Świeci ciągle Aktywny układ AVR Zmienia się dynamicznie Oznacza szacowany procent naładowania baterii. Zmienia się dynamicznie Oznacza stosunek procentowy obciążenia systemu UPS do jego mocy znamionowej. Miga Jest wymagany serwis. Skontaktuj się z centrum serwisowym. Świeci ciągle Miga Nie świeci* Świeci ciągle* Miga* Oznacza, że jest aktywny programator czasowy włączenia i wyłączenia. Programator czasowy można dezaktywować za pomocą programu otrzymanego w zestawie z systemem. Pozostała 1 minut do ponownego włączenia UPS lub 3 minuty do jego wyłączenia. Gniazda EnergyShare nie są skonfigurowane. (zawsze aktywne). W programie UPStools skonfigurowano zdarzenie skojarzone z gniazdami EnergyShare (np. próg wstępnego alarmu rozładowania), ale tymczasem gniazda są aktywne. Wystąpiło skojarzone zdarzenie i gniazda EnergyShare zostały rozłączone. * Więcej informacji na temat konfigurowania gniazd EnergyShare zawiera rozdział Dodatkowe funkcje.
10 10 Obszar parametrów Panel przedni służy do wyświetlania istotnych informacji o pracy UPS. Gdy UPS jest włączony, na wyświetlaczu jest podana wartość napięcia sieci zasilającej. Aby wyświetlić inny pomiar, należy naciskać przycisk SEL, dopóki nie zostanie wyświetlony wymagany parametr. W razie usterki / alarmu (FAULT) lub blokady (LOCK) na wyświetlaczu zostanie automatycznie wyświetlony typ oraz kod danego alarmu. Poniżej są pokazane niektóre przykłady parametrów. PRZYKŁAD GRAFICZNY (1) OPIS PRZYKŁAD GRAFICZNY (1) OPIS Napięcie sieci zasilającej Procent naładowania akumulatorów Częstotliwość sieci zasilającej Łączne napięcie baterii Napięcie wyjściowe UPS Wartość procentowa wykorzystanego obciążenia Częstotliwość napięcia na wyjściu Prąd pobierany przez odbiorniki Pozostały czas podtrzymania baterii Temperatura systemu chłodzenia układów elektronicznych wewnątrz UPS Usterka/Alarm (2) : jest wyświetlony odpowiedni kod. Blokada (2) : jest wyświetlony odpowiedni kod. (1) (2) Pokazane wartości mają tylko znaczenie ilustracyjne. Kody USTERKI/BLOKADY są wyświetlane tylko wtedy, gdy są aktywne (występuje usterka/alarm lub blokada).
11 Konfigurowanie trybu pracy W obszarze wyświetlacza pokazanym na rysunku jest wyświetlony aktywny tryb pracy, a także można wybrać inne tryby, wybierając je bezpośrednio na wyświetlaczu. 11 POSTĘPOWANIE: Aby uzyskać dostęp do obszaru konfiguracyjnego, należy przytrzymać wciśnięty przycisk SEL przez przynajmniej 3 sekundy. Zaświeci ikona oznaczająca ustawiony w danej chwili tryb. Aby zmienić tryb, należy nacisnąć przycisk ON. Aby potwierdzić wybór trybu, należy przytrzymać wciśnięty przycisk SEL przez przynajmniej 3 sekundy. Możliwe ustawienia UPS jest tak skonstruowany, że może pracować w różnych trybach zależnie od tego, jak zostanie skonfigurowany: L.I. zwykły tryb pracy ECO to tryb, w którym UPS zużywa najmniej energii, a zatem jest najbardziej ekonomiczny MODE za pomocą narzędzia UPS Tools można dostosować charakterstykę działania zasilacza UPS. Dodatkowe funkcje TRYB ZAMIANY BATERII W trybie zamiany baterii zasilacz UPS kontynuuje normalne działanie, czerpiąc energię z sieci elektrycznej. W tym stanie odbiorniki są zasilane bezpośrednio z wejściowej sieci elektrycznej i odczuwają wszystkie zakłócenia w niej występujące. UWAGA: PRZED WYKONANIEM PONIŻSZEJ PROCEDURY NALEŻY SPRAWDZIĆ, CZY UPS NIE ZNAJDUJE SIĘ W TRYBIE PRACY BATERYJNEJ Uwaga: Nawet, gdy UPS jest włączony, odbiorniki stracą zasilanie w przypadku przerwy w dostawie prądu z sieci elektrycznej. Jeśli parametry wejściowej sieci zasilającej wykraczają poza ustalone granice tolerancji, system UPS automatycznie przejdzie w tryb czuwania i odłączy odbiornik. Aby wymusić przejście UPS w tryb zamiany baterii, należy nacisnąć równocześnie przyciski ON i SEL i przytrzymać je przez przynajmniej 4 sekundy. Na wyświetlaczu zostanie wyświetlony kod C02. Aby wrócić do normalnego trybu pracy, należy jeszcze raz nacisnąć przyciski ON i SEL i przytrzymać je przez przynajmniej 4 sekundy. PROGRAMOWALNE GNIAZDO POMOCNICZE (ENERGYSHARE) Gniazda EnergyShare to gniazda wyjściowe umożliwiające automatyczne odcięcie przyłączonych do nich odbiorników w pewnych warunkach operacyjnych. Zdarzenia warunkujące automatyczne odcięcie gniazda EnergyShare można wybrać w programie konfiguracyjnym UPSTools. Odcięcie może następować np. po pewnym czasie pracy bateryjnej lub osiągnięciu progu alarmu wstępnego rozładowania albo w przypadku przeciążenia. Gniazda EnergyShare są domyślnie wyłączone, w związku z czym działają tak samo, jak inne gniazda. Funkcja EnergyShare jest powiązana z ikoną na wyświetlaczu, której znaczenie jest objaśnione w rozdziale Sygnalizacja na wyświetlaczu. Obecność i liczba tych gniazd zależą od typu UPS i można je odróżnić po innym kolorze niż zwykłych gniazd.
12 Oprogramowanie 12 Oprogramowanie do monitorowania i sterowania Oprogramowanie PowerShield 3 umożliwia skuteczne i intuicyjne zarządzanie systemem UPS przez wyświetlanie najważniejszych informacji, jak napięcie wejściowe, obciążenie i pojemność baterii. Ponadto jest w stanie wykonywać operacje wyłączania oraz automatycznie wysyłać wiadomości i SMS oraz komunikaty sieciowe w razie wystąpienia pewnych określonych przez użytkownika zdarzeń. Instalowanie 1) Połączyć port komunikacyjny systemu UPS z jednym z portów komunikacyjnych komputera kablem otrzymanym w zestawie. 2) Pobrać oprogramowanie z serwisu wybierając właściwy system operacyjny. 3) Postępować zgodnie z instrukcjami instalowania programu. 4) Dokładniejsze informacje zawiera podręcznik do programu, który można pobrać z serwisu Program konfiguracyjny Program UPSTools umożliwia konfigurowanie i wyświetlanie wszystkich parametrów systemu UPS za pośrednictwem portu USB lub RS232. Listę ustawień konfiguracji dostępnych dla użytkownika zawiera rozdział Konfiguracja UPS. Instalowanie 1) Połączyć port komunikacyjny systemu UPS z jednym z portów komunikacyjnych komputera kablem otrzymanym w zestawie. 2) Postępować zgodnie z instrukcjami instalowania, które można znaleźć w katalogu UPSTools lub pobrać z serwisu OSTROŻNIE: Jeśli jest używany port komunikacyjny RS232, nie można komunikować się przez port USB i odwrotnie. Wskazane jest, aby kabel używany do komunikacji z systemem UPS był krótszy niż 3 metry. Istnieje możliwość dokupienia różnych akcesoriów, które można podłączyć do gniazda karty komunikacyjnej w celu uzyskania dodatkowych portów komunikacyjnych pełniących inne funkcje, niezależnie od standardowych portów USB i RS232 systemu UPS. Aktualne informacje o dostępności nowych wersji zaktualizowanych i dostępnych akcesoriach są zamieszczone w serwisie internetowym
13 Konfiguracja UPS W poniższej tabeli są przedstawione wszystkie możliwe ustawienia, jakie użytkownik może zmienić, aby system UPS jak najlepiej spełniał jego indywidualne wymagania. Operacje te można wykonać przy użyciu programu UPStools. FUNKCJA OPIS DOMYŚLNIE MOŻLIWE USTAWIENIA 13 Częstotliwość wyjściowa Wybór znamionowej częstotliwości wyjściowej Auto 50 Hz 60 Hz Auto: automatyczne kalibrowanie częstotliwości wejściowej Napięcie na wyjściu Wybór znamionowego napięcia na wyjściu 230 V w odstępach co 1 V Tryb pracy Wybór jednego z dostępnych trybów pracy L.I. L.I. ECO INNY (MODE) Wyłączanie zasilania wskutek minimalnego naładowania Automatyczne wyłączenie zasilania systemu UPS w trybie pracy bateryjnej, jeśli poziom naładowania jest mniejszy niż 5%. Wyłączone Włączone Wyłączone Limit czasu podtrzymania Maksymalny czas pracy bateryjnej Wyłączone Wyłączony (do pełnego rozładowania baterii) s w odstępach co 1 s Ostrzeżenie o niskim poziomie naładowania baterii Szacowany pozostały czas podtrzymania przy alarmie niskiego poziomu naładowania baterii 3 min min w odstępach co 1 min Test baterii Częstotliwość automatycznego testowania baterii 40 godzin Wyłączone h w odstępach co 1 h Próg alarmu maksymalnego obciążenia Wybór limitu przeciążenia przez użytkownika Wyłączone Wyłączone 0 103% w odstępach co 1% EnergyShare Wybór trybu działania gniazda pomocniczego Zawsze połączone Zawsze połączone Rozłączenie po ustalonym czasie pracy bateryjnej Rozłączenie po ustalonym czasie od alarmu wstępnego rozładowania baterii... (patrz instrukcja do programu UPSTools) Zakres tolerancji częstotliwości wejściowej Wybór zakresu częstotliwości wejściowej wymaganego w trakcie normalnej pracy ± 5% ±3 ±10% w odstępach co 1% Opóźnienie włączenia zasilania Czas oczekiwania na automatyczne ponowne włączenie po przywróceniu napięcia w sieci 5 s Wyłączone s w odstępach co 1 s Funkcja zdalnego wyłącznika zasilania Wybór funkcji skojarzonej ze złączem RS232 Wyłączone Wyłączone Zdalne włączenie Zdalne wyłączenie Zdalne włączenie/wyłączenie

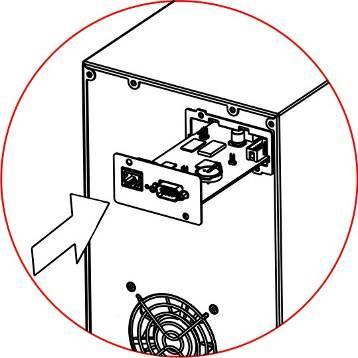

14 14 Porty komunikacyjne Z tyłu systemu UPS (patrz Rzuty systemu UPS) znajdują się następujące porty komunikacyjne: Złącze RS232 Złącze USB Gniazdo rozszerzenia umożliwiające montaż dodatkowych kart komunikacyjnych Złącze RS232 ZŁĄCZE RS232 STYK SYGNAŁ UWAGI Programowalne wyjście*: 1 [domyślnie: blokada UPS] 2 TXD (*) Styk optoizolowany maks. +30 V DC/35 ma 3 RXD Programowalne wejście**: 4 [domyślnie: wyłączone] 5 GND 6 Zasilanie DC (I max = 20 ma) Programowalne wejście**: 7 [domyślnie: wyłączone] Programowalne wyjście*: 8 [domyślnie: alarm wstępny rozładowania baterii] Programowalne wyjście*: 9 [domyślnie: praca bateryjna] Styki te można skojarzyć z innymi zdarzeniami za pomocą otrzymanego oprogramowania. (**) Polecenie optoizolowane V DC. Styki te można skojarzyć z innymi zdarzeniami za pomocą otrzymanego oprogramowania. Więcej informacji o programowaniu systemu UPS zawiera otrzymany wraz z nim podręcznik. Gniazdo komunikacyjne System UPS jest wyposażony w gniazdo rozszerzenia do montażu opcjonalnych kart komunikacyjnych (patrz rysunek po prawej stronie), które umożliwiają komunikację z urządzeniem przy użyciu najbardziej popularnych standardów komunikacyjnych. Przykłady: Drugi port RS232 i USB Duplikator szeregowy Karta sieci Ethernet z obsługą protokołów TCP/IP, HTTP i SNMP Karta konwertera protokołu JBUS/MODBUS Karta konwertera protokołu PROFIBUS Karta ze stykami izolowanymi przekaźnika Informacje o dostępności innych akcesoriów są podane w serwisie
15 Wymiana akumulatora Ponadto UPS jest wyposażony w specjalny akumulator, która umożliwia łatwą wymianę baterii (bez wyłączania zasilacza UPS) z zachowaniem pełnego bezpieczeństwa dzięki specjalnie zabezpieczonym złączom. GDY AKUMULATOR JEST ODŁĄCZONY, ODBIORNIKI PRZYŁĄCZONE DO SYSTEMU UPS NIE SĄ ZABEZPIECZONE NA WYPADEK AWARII SIECI ZASILAJĄCEJ. AKUMULATOR JEST BARDZO CIĘŻKI. PODCZAS JEGO WYMIANY NALEŻY ZACHOWAĆ JAK NAJWIĘKSZĄ OSTROŻNOŚĆ Przestawić UPS na tryb wymiany baterii, naciskając równocześnie przyciski ON oraz SEL i przytrzymując je wciśnięte przez 4 sekundy (patrz OBSŁUGA / Konfigurowanie trybu pracy). Na wyświetlaczu zostanie wyświetlony kod C02. Uwaga: w tym stanie odbiory są zasilane z sieci. 2. Akumulator znajduje się za panelem przednim systemu UPS. Panel przedni należy zdjąć w sposób pokazany na poniższym rysunku. Odłączyć złącze, poprzez które akumulator jest połączony z systemem UPS.
16 3. Wyjąć panel mocujący akumulator, wykonując operacje pokazane na poniższym rysunku Wysunąć panel mocujący akumulator, ciągnąc go do siebie w sposób pokazany na poniższym rysunku. Zachować ostrożność podczas wyciągania i podnoszenia akumulatora ze względu na jego ciężar. UWAGA: Nowy zestaw akumulatorów musi zawierać tyle samo baterii (ich liczba jest podana na etykiecie umieszczonej w pobliżu złącza akumulatora). 5. Włożyć nowy zestaw akumulatorów do systemu UPS, wsuwając go do komory. Założyć panel przytrzymujący akumulator. Przyłączyć kabel akumulatora do systemu UPS i zamknąć panel przedni. Przestawić UPS na normalny tryb pracy, naciskając przyciski ON i SEL i przytrzymując je przez przynajmniej 4 sekundy. 6. Upewnić się, że na wyświetlaczu nie jest wyświetlony kod C Nacisnąć przycisk ON i przytrzymać go przez 5 sekund, aby uruchomić procedurę kontroli statusu baterii.
17 ROZWIĄZYWANIE PROBLEMÓW Nieprawidłowe działanie systemu UPS nie zawsze jest oznaką usterki, a może wynikać z drobnych lub łatwych do wyeliminowania problemów. W związku z tym najlepiej jest zapoznać się z poniższą tabelą zawierającą różne informacje przydatne do rozwiązywania typowych problemów. 17 PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE WYŚWIETLACZ SIĘ NIE ZAPALA. NIE ZOSTAŁ WCIŚNIĘTY GŁÓWNY WYŁĄCZNIK BRAK GŁÓWNEGO KABLA POŁĄCZENIOWEGO. BRAK NAPIĘCIA W SIECI ELEKTRYCZNEJ ZADZIAŁANIE WYŁĄCZNIKA AUTOMATYCZNEGO Nacisnąć wyłącznik umieszczony na przednim panelu. Sprawdzić, czy kabel zasilania jest poprawnie przyłączony. Sprawdzić, czy energia dociera do gniazda, do którego jest przyłączony system UPS (wypróbować to, przyłączając do niego np. lampę biurkową). Jeśli w UPS znajduje się wyłącznik automatyczny, należy go zresetować, naciskając przycisk z tyłu systemu UPS. OSTROŻNIE: Sprawdzić, czy nie ma przeciążenia na wyjściu systemu UPS. WYŚWIETLACZ ŚWIECI, ALE ODBIORNIKI NIE SĄ ZASILANE SYSTEM UPS ZNAJDUJE SIĘ W STANIE CZUWANIA. BRAK POŁĄCZENIA Z ODBIORNIKAMI Nacisnąć przycisk ON na panelu przednim, aby włączyć zasilanie odbiorników. Skontrolować połączenie z odbiornikami. SYSTEM UPS CZERPIE ENERGII Z BATERII, CHOCIAŻ ISTNIEJE NAPIĘCIE W SIECI ZASILAJĄCEJ. NAPIĘCIE NA WEJŚCIU SYSTEMU UPS POZA DOZWOLONYMI GRANICAMI TOLERANCJI ZASILANIA Z SIECI ZADZIAŁANIE WYŁĄCZNIKA AUTOMATYCZNEGO Problem wynika z sieci zasilającej. Należy poczekać, aż parametry sieci zasilającej ponownie znajdą się w granicach tolerancji. System UPS wróci wtedy automatycznie do stanu zasilania z sieci elektrycznej. Jeśli w systemie UPS znajduje się wyłącznik automatyczny, należy go zresetować, naciskając przycisk z tyłu systemu UPS. OSTROŻNIE: Sprawdzić, czy nie ma przeciążenia na wyjściu systemu UPS. SYSTEM UPS NIE DZIAŁA I NA WYŚWIETLACZU JEST PODANY JEDEN Z NASTĘPUJĄCYCH KODÓW: A06, A08 TEMPERATURA SYSTEMU UPS PONIŻEJ 0 C Zmierzyć temperaturę w miejscu, gdzie znajduje się system UPS. Jeśli jest zbyt niska, podnieść ją powyżej minimalnego progu (0 C). NA WYŚWIETLACZU JEST PODANY JEDEN Z NASTĘPUJĄCYCH KODÓW: L11 USTERKA PRZEKAŹNIKA WEJŚCIOWEGO Wyłączyć system UPS i odłączyć go od źródła zasilania, a następnie zadzwonić do centrum serwisowego.
18 PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE 18 SŁYCHAĆ CIĄGŁY SYGNAŁ AKUSTYCZNY I NA WYŚWIETLACZU JEST PODANY JEDEN Z NASTĘPUJĄCYCH KODÓW: A54, F50, F51, F52, L50, L51, L52 ZBYT DUŻE OBCIĄŻENIE SYSTEMU UPS Zmniejszyć obciążenie tak, aby nie przekraczało progu 100% (lub progu użytkownika w przypadku kodu A54). Jeśli na wyświetlaczu jest wyświetlona kłódka, odłączyć odbiorniki i wyłączyć UPS, a następnie włączyć go ponownie. NA WYŚWIETLACZU JEST PODANY NASTĘPUJĄCY KOD: A61 WYMIENIĆ BATERIE W sprawie wymiany baterii należy skontaktować się z serwisem. NA WYŚWIETLACZU JEST PODANY NASTĘPUJĄCY KOD: A62 BATERIE NIE SĄ ZAMONTOWANE I PRZYŁĄCZONE Sprawdzić, czy baterie są poprawnie zamontowane i przyłączone. NA WYŚWIETLACZU JEST PODANY NASTĘPUJĄCY KOD: A63 BATERIE SĄ ROZŁADOWANE. UPS CZEKA, AŻ NAPIĘCIE BATERII PRZEKROCZY USTAWIONY PRÓG Poczekać, aż baterie się naładują, lub wymusić ręcznie włączenie zasilania, trzymając wciśnięty przycisk ON przez przynajmniej 2 s. SŁYCHAĆ CIĄGŁY SYGNAŁ AKUSTYCZNY I NA WYŚWIETLACZU JEST PODANY KOD F38. WADLIWE DZIAŁANIE UPS, PRAWDOPODOBNIE NIEDŁUGO NASTĄPI BLOKADA Jeśli jest to możliwe, odłączyć zasilanie od odbiorników, wyłączyć UPS, a następnie go włączyć. Jeśli problem wystąpi ponownie, skontaktować się z serwisem. SŁYCHAĆ CIĄGŁY SYGNAŁ AKUSTYCZNY I NA WYŚWIETLACZU JEST PODANY JEDEN Z NASTĘPUJĄCYCH KODÓW: F04, L04 ZBYT WYSOKA TEMPERATURA RADIATORÓW WEWNĄTRZ UPS Sprawdzić, czy temperatura w miejscu, gdzie znajduje się system UPS, nie przekracza 40 C. SŁYCHAĆ CIĄGŁY SYGNAŁ AKUSTYCZNY I NA WYŚWIETLACZU JEST PODANY JEDEN Z NASTĘPUJĄCYCH KODÓW: F53, L53 WYSTĘPUJE USTERKA JEDNEGO LUB WIĘCEJ ODBIORNIKÓW ZASILANYCH PRZEZ UPS. Odłączyć wszystkie odbiorniki, wyłączyć UPS i ponownie go włączyć. Następnie przyłączać poszczególne odbiorniki jeden po drugim, aby ustalić, który jest zepsuty. SŁYCHAĆ CIĄGŁY SYGNAŁ AKUSTYCZNY I NA WYŚWIETLACZU JEST PODANY JEDEN Z NASTĘPUJĄCYCH KODÓW: F60, L05, L07, L13, L20, L21, L40, L41, L42, L43 WADLIWE DZIAŁANIE SYSTEMU UPS Jeśli jest to możliwe, odłączyć zasilanie od odbiorników, wyłączyć UPS, a następnie go włączyć. Jeśli problem wystąpi ponownie, skontaktować się z serwisem. NA WYŚWIETLACZU JEST PODANY JEDEN Z NASTĘPUJĄCYCH KODÓW: C01, C02, C03 ZDALNE POLECENIE JEST AKTYWNE. Jeśli to polecenie jest niepożądane, skontrolować status wejść polecenia na opcjonalnej karcie styków. NA WYŚWIETLACZU JEST PODANY KOD C02 JEST WŁĄCZONY TRYB ZAMIANY BATERII Aby wyłączyć tryb zamiany baterii, należy nacisnąć równocześnie przyciski ON i SEL i przytrzymać je przez przynajmniej 4 sekundy. UWAGA: W przypadku trwałej awarii system UPS nie będzie w stanie zasilać odbiorników. Aby zapewnić pełną ochronę odbiorników, należy zamontować MULTISWITCH ATS (automatyczny przełącznik - USMSATS) lub zewnętrzny automatyczny tor obejściowy. Więcej informacji w serwisie
19 Kody alarmu Poprzez zaawansowany system samokontroli system UPS jest w stanie sprawdzać własny status i wykrywać ewentualne anomalie oraz usterki, jakie mogą wystąpić podczas normalnej pracy, sygnalizując je na wyświetlaczu. W razie problemu system UPS sygnalizuje to zdarzenie, wyświetlając jego kod i typ aktywnego alarmu na wyświetlaczu (FAULT lub LOCK). Usterki Sygnalizacja usterek (FAULT) można podzielić na trzy kategorie. 19 Anomalie: to są problemy mniejszej wagi, które nie powodują unieruchomienia systemu UPS, ale zmniejszają jego wydajność lub uniemożliwiają korzystanie z niektórych jego funkcji. KOD OPIS A06 Temperatura czujnika 1 poniżej 0 C A08 Temperatura czujnika 2 poniżej 0 C A54 A61 Wymienić baterie A62 Brak baterii A63 Oczekiwanie na naładowanie baterii Obciążenie procentowe większe niż próg ustawiony przez użytkownika Alarmy: to są problemy większej wagi niż anomalie, ponieważ ich utrzymywanie się może w krótkim czasie spowodować blokadę systemu UPS. KOD OPIS F04 Przegrzanie radiatora F05 Wadliwy czujnik temperatury 1 F07 Wadliwy czujnik temperatury 2 F38 Zepsuta ładowarka baterii F50 Przeciążenie: obciążenie > 103% F51 Przeciążenie: obciążenie > 110% F52 Przeciążenie: obciążenie > 150% F53 Zwarcie F60 Przepięcie baterii Aktywne polecenia: wskazuje obecność aktywnego polecenia zdalnego. KOD C01 C02 C03 C04 OPIS Zdalne sterowanie 1 (włączenie/wyłączenie) Zdalne sterowanie 2 (zasilanie odbiorów z sieci elektrycznej) Zdalne sterowanie 3 (włączenie/wyłączenie) Próba baterii w toku
20 20 Blokada Sygnalizacja usterek BLOKADA (LOCK) jest zazwyczaj poprzedzona sygnałem alarmu, a ich skala powoduje wyłączenie zasilania falownika oraz przełączenie zasilania odbiorników na tor obejściowy (ta procedura nie występuje, jeśli blokada wynika z dużego i utrzymującego się przeciążenia lub ze zwarcia). KOD OPIS L04 Przegrzanie radiatora L05 Wadliwy czujnik temperatury 1 L07 Wadliwy czujnik temperatury 2 L11 Usterka przekaźnika wejściowego L13 L20 L21 L40 Za wysokie napięcie falownika L41 Ciągłe napięcie wyjściowe L42 Niepoprawne napięcie falownika L43 Za niskie napięcie falownika L50 Przeciążenie: obciążenie > 103% L51 Przeciążenie: obciążenie > 110% L52 Przeciążenie: obciążenie > 150% L53 Zwarcie Niepowodzenie wstępnego ładowania kondensatora Za niskie napięcie zespołu kondensatorów Za wysokie napięcie zespołu kondensatorów
21 DANE TECHNICZNE Seria GENIO FLEX TOWER Model USDVT80A USDVT110A USDVT150A USDVT200A Moc 800 VA 1100 VA 1500 VA 2000 VA Technologia Line- Interactive ( VI-SS-311 zgodnie z PN-EN ) 21 WEJŚCIE Napięcie znamionowe [V AC] Maksymalne napięcie robocze [V AC] 300 Częstotliwość znamionowa [Hz] Prąd znamionowy (1) [A] BATERIA Czas ładowania (standardowa wersja) [h] < 4 h przy obciążeniu 80% Liczba wewnętrznych baterii WYJŚCIE Znamionowe napięcie (2) [V AC] Do wyboru: 220 / 230 / 240 Częstotliwość [Hz] Do wyboru: 50, 60 lub automatyczna kalibracja Moc znamionowa [VA] Moc znamionowa [W] Przeciążenie: 100% < obciążenie < 110% Przeciążenie: 110% < obciążenie < 150% Przeciążenie > 150% INNE DANE Zasilanie z sieci: Zasilanie z baterii: Zasilanie z sieci: Zasilanie z baterii: Zasilanie z sieci: Zasilanie z baterii: Prąd upływowy do masy [ma] 1 Temperatura pomieszczenia (3) [ C] 0 40 Wilgotność Aparaty zabezpieczające Wymiary szerokość x głębokość x wysokość blokada po 5 min blokada po 60 s blokada po 10 s blokada po 5 s blokada po 1 s blokada po 0,5 s <90% bez kondensacji głębokie rozładowanie baterii, przeciążenie, zwarcie, przepięcie, za niskie napięcie, przegrzanie [mm] 120 x 443 x x 443 x 247 Masa [kg] Więcej szczegółowych danych technicznych jest dostępnych w serwisie internetowym (1) (2) (3) przy znamionowym obciążeniu, znamionowym napięciu 230 V AC, ładowaniu baterii Po długim okresie działania może być wymagana kalibracja w celu utrzymania napięcia wyjściowego we wskazanym zakresie dokładności. Temperatura zapewnia większą trwałość baterii.
22 22 MAN_ USDVT _0,8-2kVA_PL_2012_09.doc 0MNVST800RUENUA
