1 DOKUMENTACJA TECHNICZNA DTR W.FCI Sterownik klimakonwektora WFCI 2.8 Sterownik WFCI jest urządzeniem dedykowanym do sterowania klimakonwektorami 2 i 4 rurowymi. Właściwości: Manualne i automatyczne sterowanie zaworami grzania i/lub chłodu Manualne i automatyczne sterowanie biegami wentylatora Wbudowany czujnik temperatury Możliwość ustawienia temperatury wiodącej nawiewu i czerpania po wpięciu dodatkowych czujników Sterowanie siłownikami zaworów ON/OFF, 3-pkt i płynnie 0-10V Możliwość sterowania silnikiem wielobiegowo i płynnie 0-10V Współpraca z card-holderem i kontaktronem okiennym Konfigurowalne wejścia i wyjścia Możliwość aktywowania trybów: przewietrzania, ciągłej pracy, dozoru, ekonomicznego Wbudowany regulator PID z możliwością zmiany parametrów w celu oszczędności energii Współpraca z systemem BMS po protokole Modbus TCP/IP Slave Komunikacja z driverem klimakonwektora WDDM po protokole Modbus RTU Możliwość zdalnej zmiany parametrów i trybów w zależności od potrzeb obiektowych (np. współpraca z systemem hotelowym itd.) Zintegrowany kolorowy wyświetlacz 2.8 z panelem dotykowym Napięcie zasilania V DC wayy.pl

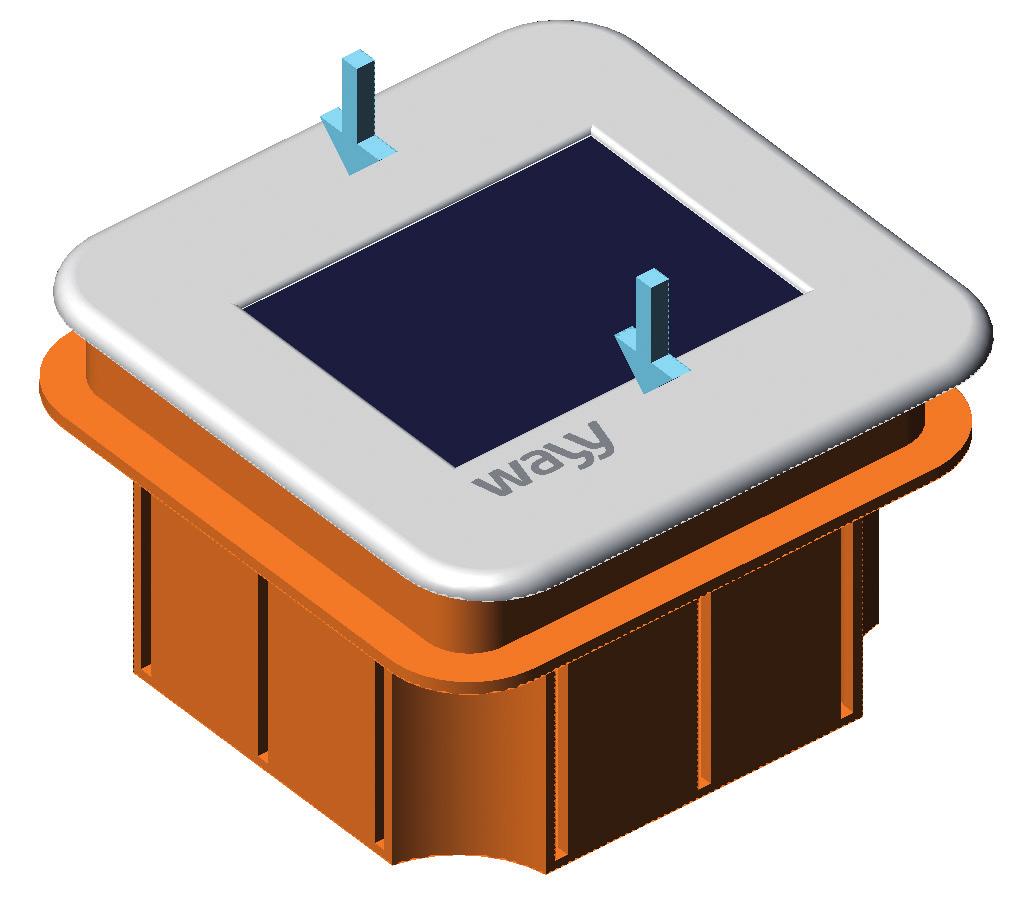

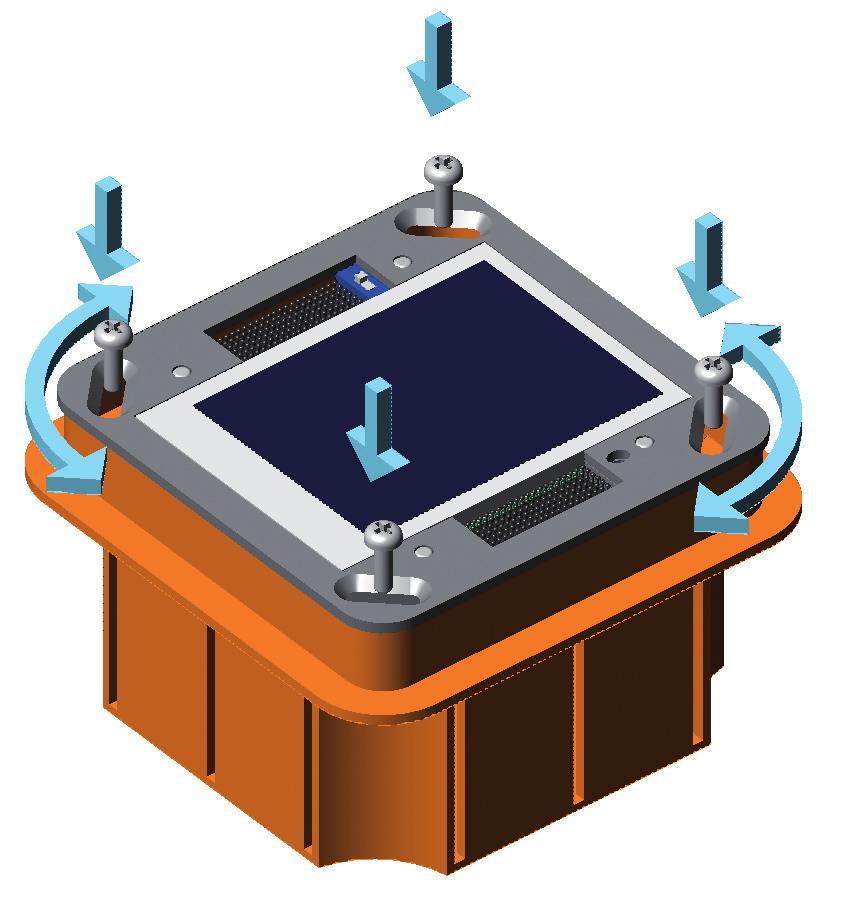

2 Działanie Po włączeniu zasilania panel rozpoczyna swoje działanie według algorytmu programu umieszczonego w jego pamięci. Komunikuje się z zainstalowanymi w sieci podległymi urządzeniami SLAVE, odczytuje i zapisuje w nich dane. Przetworzone dane udostępnia użytkownikowi poprzez graficzny interfejs. Wbudowany panel dotykowy poprzez intuicyjny interfejs pozwala na dostęp do parametrów systemu. Poprzez zmianę wartości wybranych parametrów użytkownik może wpływać na funkcjonowanie systemu. Budowa Obudowa panelu WFCI przystosowana jest do montażu w puszce podtynkowej o wymiarach otworu wewnętrznego 76mm x 76mm x min 50,5mm (szerokość x wysokość x głębokość). Składa się z dwóch elementów: modułu urządzenia i ramki zewnętrznej połączonych ze sobą za pomocą rzepu 3M Dual Lock. Demontaż urządzenia polega na zdjęciu ramki poprzez jej podważenie ostrym narzędziem z lewej lub z prawej strony, do momentu wyczepienia rzepów. Następnie należy zdjąć ramkę i odkręcić śruby mocujące moduł urządzenia do puszki podtynkowej, wysunąć je z puszki i odłączyć przewody. Aby zamontować urządzenie, należy podłączyć do niego przewody, a następnie umieścić je w zamontowanej w ścianie puszce podtynkowej i dokręcić śrubami. Kształt otworów montażowych pozwala na regulację poziomu urządzenia w zakresie kąta ok. 8 o względem jego środka. Następnie, należy nałożyć ramkę zewnętrzną rzepami skierowanymi przeciwsobnie. Dopchnąć ramkę w miejscach umieszczenia rzepów aż do momentu zatrzaśnięcia ich zaczepów.

3 Panel wyposażony jest w złącze wtykowe z zaciskami sprężynowymi i złącze RJ45, do których należy podłączyć przewody zasilające i transmisyjne. Złącze wtykowe umożliwia odłączenie przewodów od urządzenia bez ich wyczepiania. Zastosowana technika łączenia Push-in umożliwia szybkie przyłączanie przewodów do wtyczki złącza sprężynowego bez użycia narzędzi, tworząc trwałe i niezawodne połączenie. Urządzenie wyposażone jest w wyświetlacz TFT i panel dotykowy. Służą one do ręcznego konfigurowania urządzenia, podglądu i zmiany jego parametrów.

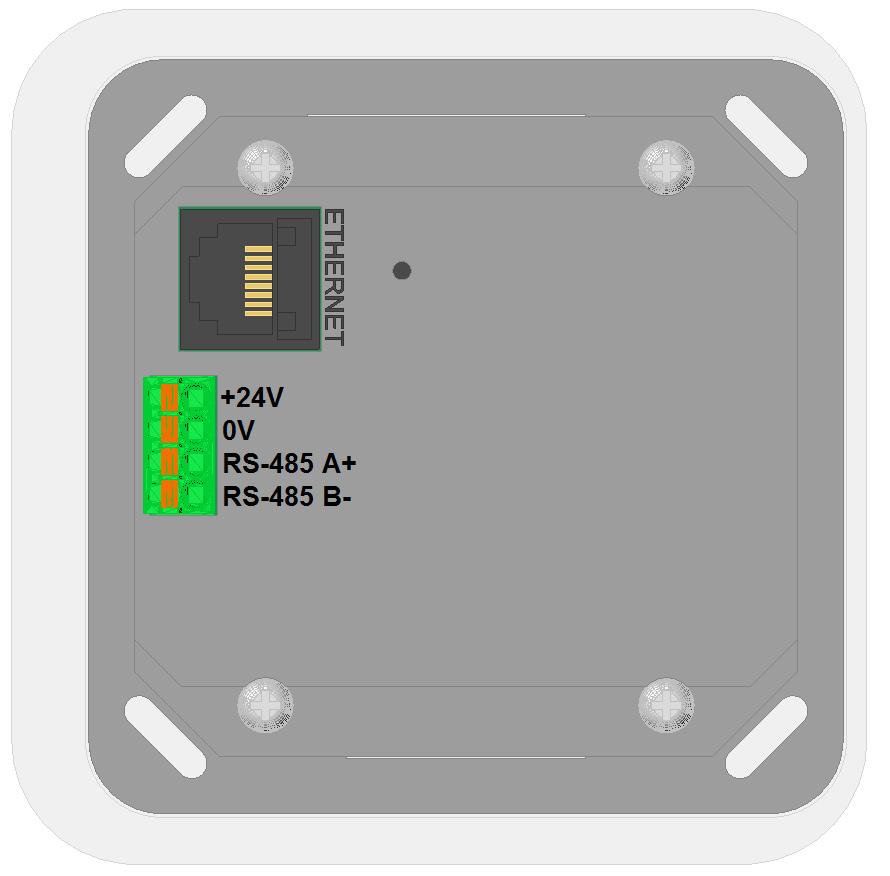

4 Podłączanie Poniższy rysunek przedstawia widok z opisami połączeniowymi panelu WFCI. Schemat połączenia przedstawiono poniżej. Urządzenie Master Urządzenie Slave WFCI Urządzenie Modbus TCP/IP Master, komunikacja Ethernet Urządzenie Modbus TCP/IP Slave, komunikacja Ethernet Panel dotykowy 24V, 0V Napięcie zasilania 24VDC (SELV) T ETHERNET Pomieszczeniowy czujnik temperatury Złącze transmisyjne Ethernet, protokół Modbus TCP/IP RS-485 A+ Sygnał transmisyjny A+ RS-485 B- Sygnał transmisyjny B-

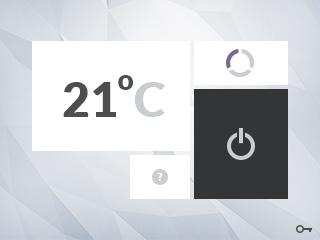

5 Obsługa Interfejs urządzenia przedstawiono na zrzucie ekranu poniżej: Znaczenie poszczególnych kafelków wyjaśniono w tabeli: Kafelek pokazuje aktualną temperaturę zmierzoną przez urządzenie. Po jego naciśnięciu interfejs umożliwia zmianę temperatury zadanej wyświetlając okno edytora temperatury. Kafelek pokazuje aktualny bieg klimakonwektora (wydajność klimakonwektora), jego dotknięcie cyklicznie zmienia ustawienie: bieg 1 bieg 2 bieg 3 bieg automatyczny, sterowany przez oprogramowanie Kafelek służący do włączenia/wyłączenia klimakonwektora. Wyświetlenie pomocy dotyczącej używania urządzenia. Jeżeli ikona jest widoczna w prawym dolnym rogu oznacza to, że urządzenie jest zablokowane: a) przez administratora budynku, lub b) z powodu otwarcia okna w pokoju, lub c) z powodu braku karty hotelowej w card-holderze.

6 Wskazówki do projektowania Do zasilenia urządzenia wymagany jest zasilacz napięcia stałego na niskie napięcie bezpieczne (SELV) z odseparowanymi uzwojeniami i przeznaczony do pracy ze 100% obciążeniem, spełniający obowiązujące przepisy i normy dotyczące urządzeń elektrycznych. Przy doborze i elektrycznym zabezpieczeniu zasilacza należy przestrzegać lokalnych przepisów dotyczących bezpieczeństwa. Dobór mocy zasilacza jest uzależniony od jego obciążenia. Należy przestrzegać doboru dopuszczalnych długości i przekrojów przewodów. Przy układaniu przewodów należy pamiętać, że wartość zakłóceń rośnie wraz ze zwiększaniem długości przewodów i zmniejszaniem odległości pomiędzy nimi. Wymagane jest, aby przewody zasilające i transmisyjne posiadały uziemiony ekran. Wymiary

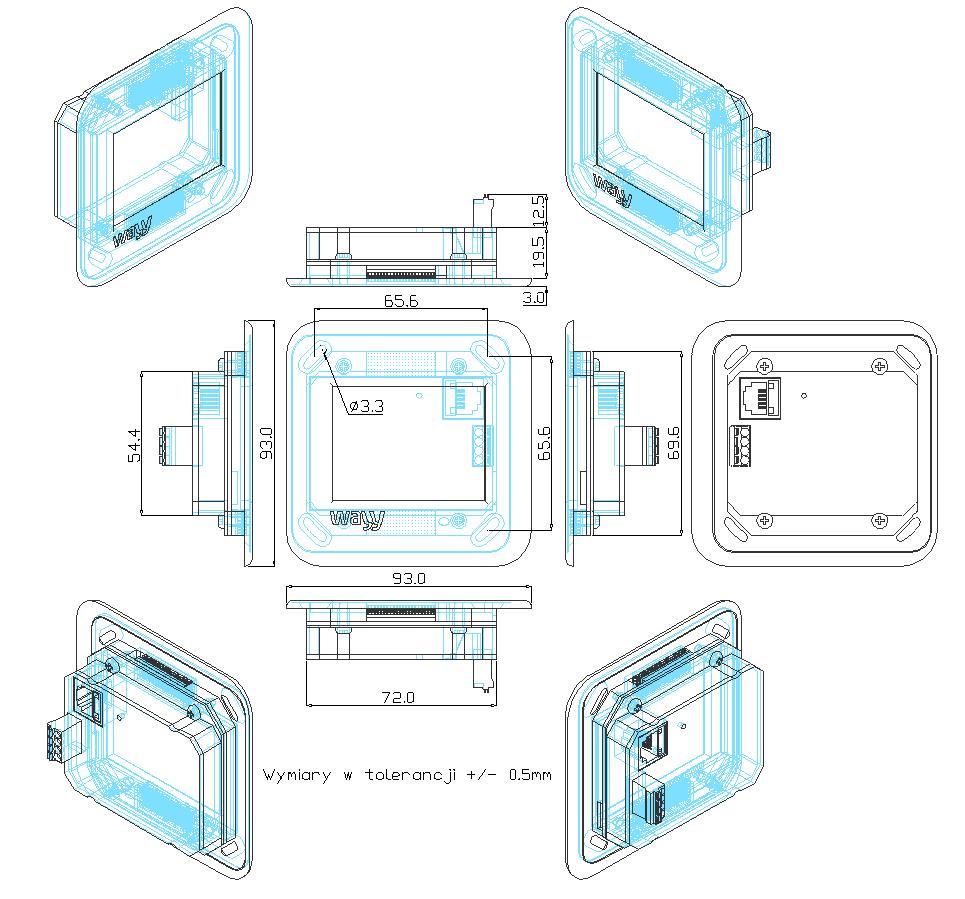

7 Dane techniczne Zasilanie Napięcie zasilające V DC Pobór mocy < 2,3W Dane funkcjonalne Wyświetlacz TFT 65tyś kolorów, 2,8 RS-485 Touchpanel Element pomiarowy Zakres pomiarowy Dokładność pomiaru (z offset = 0,0 o C) Rozdzielczość pomiaru Wyjściowe napięcie różnicowe nadajnika Wejściowa rezystancja odbiornika Próg/czułość odbiornika Rezystancyjny NTC10k 0,0 +50,0 o C ±1,0 o C 0,1 o C RL=100Ω RL=60Ω 12 kω ±0,2V, histereza 50mV ETHERNET Prędkość transmisji 10/100 Mb/s z funkcją PoE 48V PoE Izolacja transformatorowa Typ kabla Dostępne porty Serwera IEEE 802.3af 1500VDC min. CAT5e ekran brak TFTP (UDP) 69 Dane ochronne Stopień ochrony obudowy modułu interfejsu IP30 wg IEC Klasa bezpieczeństwa III wg PN-EN Połączenie elektryczne Zaciski połączeniowe przewodu zasilającego Złącza sprężynowe min. przekrój 0,2mm 2 max przekrój 1,0mm 2 Zaciski połączeniowe przewodu ETHERNET 8-pin gniazdo RJ45 Warunki środowiskowe Praca Warunki klimatyczne Temperatura (obudowa) o C Wilgotność (obudowa) bez kondensacji % Transport Warunki klimatyczne Temperatura (obudowa) o C Wilgotność (obudowa) bez kondensacji <95% Materiały i kolory Obudowa panelu podstawa ABS czarny Obudowa panelu ramka Opakowanie Alu PA38 anodowane karton Standardy Bezpieczeństwo wyrobu Automatyczne regulatory elektryczne do użytku domowego i podobnego EN Zgodność elektromagnetyczna Emisja zakłóceń PN-EN ) Odporność na zakłócenia PN-EN ) Zgodność CE Dyrektywa EMC 2001/108/EC Waga Urządzenie ok. 0,13kg 1) Przewody zasilające i transmisyjne muszą posiadać uziemiony ekran.
