1 Stropy garaży oraz podłogi Zeszyt 3.. WYTYCZNE PROJEKTOWE I WYKONAWCZE

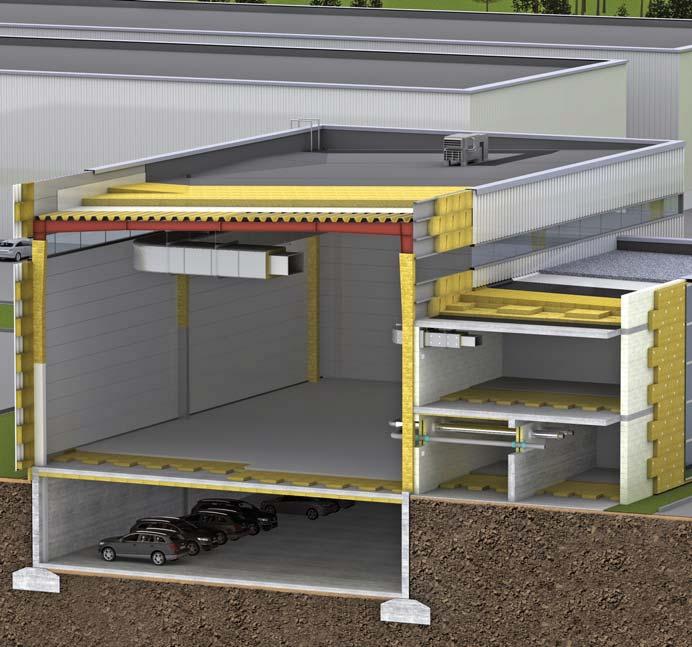

2 Zastosowania podstawowych produktów ROCKWOOL w budownictwie Zastosowanie: Produkty: TOPROCK SUPER SUPERROCK MEGAROCK PLUS ROCKMIN PLUS MULTIROCK ROLL UNIROCK ROCKSONIC SUPER ROCKTON WIATROIZOLACJA ROCKWOOL PAROIZOLACJA ROCKWOOL GRANROCK FIREROCK FASROCK, FRONTROCK MAX E FASROCK LL SYSTEM ECOROCK FF FASROCK G SYSTEM ECOROCK FG-S PANELROCK, PANELROCK F VENTI MAX, VENTI MAX F WENTIROCK, WENTIROCK F STEPROCK HD STEPROCK HD4F HARDROCK MAX MONROCK MAX E ROCKFALL RAW STALROCK MAX, STALROCK MAX F STALROCK Stropy piwniczne, nad garażami lub przejazdami Podłogi pływające na gruncie i stropie Podłogi na legarach na gruncie i stropie Ściany dwuwarstwowe z elewacją z tynku Ściany trójwarstwowe Ściany z elewacją z paneli, np. blacha, siding, deski Ściany z elewacją z kamienia, szkła Ściany o konstrukcji szkieletowej Ściany osłonowe Ściany działowe Stropy drewniane Poddasza użytkowe Stropodachy wentylowane i poddasza nieużytkowe Dachy płaskie Tarasy Kominki z wkładem żeliwnym do rozwiązań o podwyższonych wymaganiach akustycznych według potrzeb cieplno-wilgotnościowych Energooszczędne ocieplenie hali przegroda budynku produkt grubość opis 1. Stropodach Elementy uzupełniające MONROCK MAX E + HARDROCK MAX BLOCZKI TRAPEZOWE RAW 0+5 cm REI 15 REI 30 Rw 44 db Rw 49 db. ROCKFALL: kształtowanie kontrspadków ROCKFALL (KSP) Szlak komunikacyjny HARDROCK MAX 6 cm 4. Dach balastowy ROCKFALL: kształtowanie spadku ROCKFALL (SP) HARDROCK MAX cm 5. Dach balastowy ROCKFALL (KD) 10x10 cm 6. Lekka ściana zewnętrzna STALROCK MAX lub STALROCK MAX F 0 cm REI 15 REI 60 Rw 46 db Rw50dB w = 0,60 EI (o i) 60 EI (o i) 10 Rw 3 db Rw 50 db w= 0,80 1, Fasada wentylowana WENTIROCK lub WENTIROCK F 18 cm EI (i o) 60* 7 8. Strop nad parkingiem FASROCK G 15 cm REI 40, w = 1, Strop żelbetowy System CONLIT cm REI 30 REI Podłoga na stropie STEPROCK HD4F 5 cm LW = 31 db, RW = 61 db Podłoga na gruncie STEPROCK HD4F 10 cm 1. Kanał wentylacyjny wewnętrzny KLIMAFIX 5 cm 13. Kanał wentylacyjny CONLIT PLUS 6 cm EIS 60 EIS Przewody grzewcze Otulina ROCKWOOL 800 lub FLEXOROCK,5 cm** 15. Konstrukcja stalowa System CONLIT 150 3,5 cm *** R 30 R 40 * dotyczy również ścian w konstrukcji słupowo-ryglowej ** instalacja c.o. ⅟₂ cala ( mm) *** słup HEB 300, zabudowa 4-stronna, temperatura krytyczna stali 550 C R 10

3 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE Spis treści Obliczenia i wymagania Ocieplenie stropu garaży oraz podłogi na podkładzie betonowym Ocieplenie masywnego stropu nad piwnicą nieogrzewaną oraz ocieplenie podłogi na podkładzie betonowym Ocieplenie masywnego stropu nad piwnicą nieogrzewaną, garażem lub przejazdem oraz ocieplenie podłogi Ocieplenie podłogi na gruncie na podkładzie betonowym Ocieplenie podłogi na gruncie na legarach Ocieplenie podłogi parteru nad przestrzenią wentylowaną Ocieplenie podłogi na podkładzie betonowym na masywnym stropie międzykondygnacyjnym Ocieplenie podłogi pływającej na podkładzie z płyt OSB-3 stropu masywnego międzykondygnacyjnego Ocieplenie podłogi pływającej na podkładzie z płyt E stropu masywnego międzykondygnacyjnego Ocieplenie podłogi na legarach na masywnym stropie międzykondygnacyjnym Ocieplenie podłogi na belkowym stropie międzykondygnacyjnym PRODUKTY ROCKWOOL zastosowanie, parametry i pakowanie 3 FASROCK G 33 FASROCK LL 34 SUPERROCK 35 TOPROCK SUPER 36 ROCKMIN PLUS 37 MEGAROCK PLUS 38 STEPROCK HD Pasek RST 39 STEPROCK HD4F ZK-ECOROCK Normal W ZZ-ECOROCK Specjal W Tynk polimerowo-mineralny BR-ECOROCK M Farba silikatowa ECOROCK F-S Farba akrylowa ECOROCK F-AZ Farba akrylowa strukturalna ECOROCK KWARC Farba strukturalna ECOROCK KWARC S Siatka systemowa AKE Liniowe mostki termiczne przykładowe wartości 46 Przykład obliczeniowy Wybrane wymagania izolacyjności akustycznej stropów Podstawy prawne, normy i literatura 1

4 OBLICZENIA Współczynnik przenikania ciepła Uc [W/m K] gdzie: U c = U + U [W/m K] U współczynnik przenikania ciepła przegrody U wartość poprawek (nieszczelności i mostki punktowe) Opór cieplny warstwy R [m K/W] R= d grubość warstwy [m] obl obliczeniowy wsp. przewodzenia ciepła [W/m K] Opór cieplny przegrody RT [m K/W] gdzie w [m K/W]: Rse + Rsi = 0,1 Rse + Rsi = 0,17 RT = Rse + R + Rsi + Ru dla stropów dla podłóg Ru opór małych nieogrzewanych przestrzeni przyległych do budynku Współczynnik przenikania ciepła U lub średni obszaru Uśr [W/m K] OCIEPLENIE STROPU I PODŁOGI Przegroda i projektowana temperatura wewnętrzna Podłogi na gruncie WYMAGANIA Według Warunków Technicznych 013, poz. 96 Sprawdzenie warunku izolacyjności przegród zewnętrznych Współczynnik przenikania ciepła U c(max) [W/m K] Od 1 stycznia 014 Od 1 stycznia 017 Od 1 stycznia 01 przy t i 16 C 0,30 0,30 0,30 przy 8 C t i < 16 C 1,0 1,0 1,0 przy t i < 8 C 1,50 1,50 1,50 Stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami: przy t i 16 C 0,0 0,18 0,15 przy 8 C t i < 16 C 0,30 0,30 0,30 przy t i < 8 C 0,70 0,70 0,70 Stropy nad pomieszczeniami nieogrzewanymi i zamkniętymi przestrzeniami podpodłogowymi: przy t i 16 C 0,5 0,5 0,5 przy 8 C t i < 16 C 0,30 0,30 0,30 przy t i < 8 C 1,00 1,00 1,00 RT opór cieplny przegrody Ai powierzchnia o różnych Ui * obliczenia z uwzględnieniem gruntu za pomocą programu komputerowego patrz: Współczynnik strat mocy cieplnej przegrody Htr [W/K] Htr = (A U gr + l ) btr [W/K] gdzie: A powierzchnia przegrody [m ] U = Uc = U + U wg normy PN-EN ISO 6946 l długość mostka liniowego [m] wsp. przenikania ciepła mostka liniowego, można przyjmować: wg normy PN-EN ISO 14683:008 lub PN-EN ISO 1011:008 lub dokumentacji technicznej czy też z tablic, np. katalogu mostków albo w oparciu o szczegółowe obliczenia, np. programami komputerowymi. btr wsp. redukcyjny temperatury, dla podłogi na gruncie = 0,6 Po podzieleniu przez powierzchnię A [m ] przegrody Htr l =U gr + ψ btr A A otrzymujemy znany wzór na współczynnik przenikania ciepła przegrody, uwzględniający mostki termiczne Uk = (U gr + U+ Uk) btr [W/m K] gdzie: U gr = 1 / RT dla przegrody U poprawka na nieszczelności i mostki punktowe Uk = (l ) / A dodatek na mostki liniowe czyli dawne Uk = obecne Utb Przygotowanie projektowanej charakterystyki energetycznej Przygotowując projektowaną charakterystykę energetyczną budynku zgodnie z Rozporządzeniem w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. 46 z 7 kwietnia 01 r.) obliczenia wykonać zgodnie z przepisami dotyczącymi metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Zgodnie z metodologią przy obliczeniach uwzględnić należy liniowe mostki termiczne ΔUtb (dawniej ΔUk). Mostki liniowe należy obliczać, nie przyjmować z normy PN-EN 1831:006.

5 OBLICZENIA wg normy PN-EN ISO 13788:003 Kondensacja wewnątrz przegrody STROP MIĘDZYKONDYGNACYJNY WARUNKI I WYMAGANIA KONDENSACJA PARY WODNEJ I ZAPOBIEGANIE ROZWOJOWI PLEŚNI Jako międzywarstwową przeprowadzamy dla poszczególnych miesięcy w całym roku według rozdziału 6 normy. Kondensacja na wewnętrznej powierzchni przegrody Rozwój pleśni nie nastąpi, gdy wilgotność względna na powierzchni wynosi: dla konstrukcji masywnych si 80% przez kilka kolejnych dni, dla lekkich, np. szkieletowych si 100% przez niecały dzień, a gdy si 60% to unikamy korozji materiału (stosować wg potrzeby) Następnie wyliczamy wg rozdziału 5 normy dla: przegrody zewnętrznej, mostków cieplnych (wg modelu przestrzennego lub metody uproszczonej). Efektywny czynnik temperaturowy frsi dla elementów płaskich frsi = (RT Rsi) / RT gdzie w [m K/W]: RT opór cieplny przegrody Rsi = 0,5 na pozostałych powierzchniach w pomieszczeniu, np. narożach UWAGA! patrz kolumna obok Krytyczny czynnik temperaturowy frsi max dla każdego miesiąca frsi min = ( si min e)/( i e) gdzie temperatura w [ C ]: si min na powierzchni wewnętrznej, poniżej której rozpoczyna się rozwój pleśni wg wzoru (E 9) lub (E 10) załącznika E normy, e powietrza zewnętrznego, i powietrza wewnętrznego pomieszczenia. Największą wartość frsi min z wszystkich miesięcy całego roku przyjmujemy jako wyliczoną wartość krytyczną frsi max wg nr Dz.U. 01 / 008, poz. 138 Dopuszcza się powstanie kondensatu wewnątrz przegrody w okresie zimowym, gdy: - nastąpi jego wyparowanie w okresie letnim, - nie spowoduje degradacji materiałów budowlanych tej przegrody. W budynkach: mieszkalnych, zamieszkiwania zbiorowego i użyteczności publicznej, produkcyjnych celem uniknięcia rozwoju pleśni na przegrodach zewnętrznych i węzłach przyjmujemy dla każdego miesiąca temperaturę i oraz wilgotność względną i z warunków wewnętrznych wynikających z klasy wilgotności pomieszczenia i sprawdzamy warunek: efektywny frsi krytycznego frsi max Dopuszcza się dla budynków mieszkalnych, zamieszkiwania zbiorowego oraz użyteczności publicznej, ogrzewanych co najmniej do 0 C, przyjęcie w roku: stałej temperatury powietrza w pomieszczeniach i = 0 [ C ] średniej miesięcznej wilgotności względnej = = 55 [%] gdzie wartość 5% wilgotności stanowi margines bezpieczeństwa wg normy i sprawdzamy warunek: efektywny frsi krytycznego frsi max = 0,7 UWAGA! Można przyjmować wg literatury fachowej dla przegród zewnętrznych wartość oporu powierzchni wewnętrznej: Rsi = 0,167 jako przegrody pełnej z dala od mostków cieplnych Rsi = 0,5 w narożu pod sufitem Rsi = 0,35 w narożu przy podłodze Rsi = 0,50 w obszarze wiszących szafek kuchennych, meblościanki. UWAGA: Obliczenia ze sprawdzeniem wymagań wg bezpłatnego programu komputerowego kalkulator cieplno-wilgotnościowy patrz : IZOLACYJNOŚĆ AKUSTYCZNA wg normy PN-B : oraz Instrukcji ITB 406/005 Od dźwięków powietrznych przy widmie hałasów bytowych, komunikacji o V > 80 km/h R A1 = RA1 - Ka - = Rw + C - Ka - R w + C - [db] hałasów dyskotek, komunikacji w mieście R A = RA - Ka - = Rw + Ctr - Ka - R w + Ctr - [db] gdzie oznaczenia wg normy [w db]: Rw wartość uzyskana w laboratorium C, Ctr widmowy wskaźnik adaptacyjny (najczęściej wartość ujemna) Ka poprawka - wpływ bocznego przenoszenia dźwięku wg ITB 406/005 zalecana normą korekta - spełniająca rolę wsp. bezpieczeństwa R w wskaźnik ważony - wartość wg dawnych badań i normy z 1987 r. wg normy PN-B : Strop z podłogą lub bez, przy hałasie od dźwięków: rozchodzących się w powietrzu R A lub R A [db] powstających od uderzeń L n,w [db] Od dźwięków uderzeniowych: metodą uproszczoną dla warunków z załącznika E normy L n,w = Ln,eq,w - Lw + Ki + [db] Ln,eq,w wartość uzyskana w laboratorium Ki od 0 do 4 wg tab. E-1 normy dla stropów Lw wskaźnik przyrostu izolacyjności akustycznej podłogi KLASA ODPORNOŚCI OGNIOWEJ projektowanie wg Eurokodów np. PN-EN 199 lub raporty z klasyfikacji ogniowych Dla budynków budownictwa ogólnego ustalić kategorię zagrożenia ludzi od ZL I do ZL V. Przyjąć klasę odporności pożarowej budynku według rozdziału. Porównać uzyskaną w wyniku badań klasę odporności ogniowej projektowanej konstrukcji z podanymi obok wymaganiami. wg Warunków technicznych Rozporządzenie MI z r. Dz.U. nr 75/00, poz. 690 z późniejszymi zmianami, a w tym Dz.U. nr 56 /009, poz. 461 Ściana zewnętrzna (konstrukcja i oddzielenie przegrodą): Konstrukcja od REI30 (o i) do REI10 (o i) z przegrodą od EI30 (o i) do EI10 (o i) [minut] z różnych względów mogą być inne wymagania wg działu VI. Strop stanowiący element oddzielenia przeciwpożarowego powinien być wykonany z materiałów niepalnych (paragraf 3). 3

6 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..1 Ocieplenie stropu garaży oraz podłogi na podkładzie betonowym Terakota Podkład betonowy 3 Folia z wywinięciem i sklejona na zakładach 4 STEPROCK HD/ HD4F, grub. 5 cm 5 Pasek RST 6 Strop masywny 7 Płyty lamelowe FASROCK G, grub cm 8 Warstwa wykończeniowa 4

7 WYTYCZNE PROJEKTOWE OCIEPLENIE STROPU PROJEKTUJEMY, GDY TEMPERATURA: t i > 16 C podłoga t i > 16 C podłoga strop strop t i < 8 C sufit 8 C < t i < 16 C sufit Dwuwarstwowo, np. nad garażem, piwnicą nieogrzewaną z oknami i przewodami c.o. lub bez nad przejazdem Jedno- lub dwuwarstwowe, np. nad piwnicą nieogrzewaną bez okien i z przewodami c.o. WARTOŚCI U [W/m K] DLA STROPÓW ŻELBETOWYCH GRUB. 140 mm Grubość ocieplenia i izolacja akustyczna podłogi z płyt STEPROCK HD [mm] Grubość docieplenia z płyt FASROCK G [mm] ,48 0,38 0,36 0,3 0,30 0,7 0,6 0,4 0, 0 0,39 0,3 0,30 0,7 0,6 0,4 0,3 0, 0,0 30 0,35 0,30 0,8 0,5 0,4 0, 0, 0,0 0, ,3 0,7 0,6 0,4 0,3 0,1 0,0 0,19 0, ,30 0,6 0,5 0,3 0, 0,0 0,19 0,18 0,17 * W obliczeniach uwzględniono podkład betonowy na stropie grub. 40 mm oraz opór cieplny stropu (płyta żelbetowa grub. 00 mm) Wymagania izolacyjności cieplnej: dla warunku < U(max) = 0,30 W/m K dla warunku < U(max) = 0,5 W/m K IZOLACYJNOŚĆ AKUSTYCZNA IZOLACYJNOŚĆ AKUSTYCZNA STROPU BETONOWEGO O GRUB. 140 mm Z PODŁOGĄ PŁYWAJĄCĄ Z WYLEWKĄ BETONOWĄ GRUB. 40 mm grub. [mm] Lw [db] R w (C, Ctr) [db] grub. [mm] Lw [db] R w (C, C tr) [db] STEPROCK HD (-; -7) (-; -7) STEPROCK HD4F (-; -7) (-; -7) KLASA ODPORNOŚCI OGNIOWEJ Odporność ogniową stropu należy ustalać z uwzględnieniem funkcji pełnionej przez strop budynku. O uzyskanej odporności ogniowej stropu decyduje grubość, rodzaj materiału z jakiego wykonany jest strop, jego zbrojenia, otulenia oraz wykorzystanie nośności stropu. Klasy odporności ogniowej możliwe są do uzyskania u producentów stropów. Na podstawie oceny skuteczności [Zakład Badań Ogniowych ITB w Warszawie nr 1984/1/R30 NP.] stropy żelbetowe płytowe, ocieplone od dołu izolacją z płyt z wełny mineralnej FASROCK G (wykonaną zgodnie z zaleceniami producenta) o grubości 5 cm zostały sklasyfikowane w klasie odporności ogniowej REI40. WYTYCZNE WYKONAWCZE a) Dla stropów (różnica temperatur i hałas) wykonujemy ocieplenie: główne, zawsze od zimniejszej strony przegrody, pozostałe, od przeciwnej strony, aby nie nagrzewać masy stropu, jako warstwę tłumiącą, od strony występującego hałasu. b) Podłogę wykonujemy wg wytycznych str. 3. c) Płyty FASROCK G mocujemy do powierzchni betonowych o wytrzymałości podłoża na rozrywanie nie mniejszej niż 0,08 MPa wyłącznie za pomoca zaprawy klejącej, bez użycia dodatkowych łączników mechanicznych. d) W przypadkach wątpliwych (zabrudzenia, plamy olejowe itp.) należy przeprowadzić na budowie test przyczepności zaprawy do podłoża. e) W przypadku braku wymaganej przyczepności podłoże należy zagruntować preparatem, np. Fast Grunt G lub Fast Grunt M. f) Płyty przyklejamy mijankowo metodą grzebieniową w dwóch etapach: w pierwszym przeszpachlowujemy zaprawą klejącą płyty gładką stroną pacy, a w drugim zaprawę klejącą nanosimy i rozprowadzamy za pomocą pacy zębatej o zębach 1 x 1 mm równomiernie na całej powierzchni płyty. g) Frezowane krawędzie płyt stanowią element dekoracyjny, dlatego należy pamiętać o uporządkowanym, liniowym rozmieszczeniu płyt oraz równym rozmieszczeniu mijanek. h) W normalnych warunkach pogodowych po dwóch dniach od przyklejenia FASROCK G możemy przystąpić do wykonywania warstwy dekoracyjnej. i) Mineralny tynk o uziarnieniu mm lub,5 mm nanosimy za pomocą natrysku agregatami lub pistoletami natryskowymi, przeznaczonymi do nakładania tynków dekoracyjnych zawierających kruszywo. j) Alternatywnie jako wykończenie można zastosować barwioną w masie farbę strukturalną. 5

8 WYTYCZNE WYKONAWCZE 1. GEOMETRIA PŁYTY 00 mm mm mm RYS RYS WARIANTY OCIEPLENIA PODCIĄGÓW Poniżej przedstawiono warianty wykonania ocieplenia podciągu. WARIANT 1 WARIANT RYS RYS WIZ WIZ

9 WYTYCZNE WYKONAWCZE WARIANT 3 WARIANT 4 RYS RYS WIZ WIZ

10 WYTYCZNE WYKONAWCZE WARIANT 5 WARIANT 6 RYS RYS WIZ WIZ

11 WYTYCZNE WYKONAWCZE 3. WARIANTY ROZMIESZCZENIA PŁYT FASROCK G NA STROPIE Poniżej przedstawiono przykładowe warianty rozmieszczenia płyt FASROCK G na stropie. WIZ PRZEWIĄZANIE PŁYT W POŁOWIE PŁYTY. WIZ PRZEWIĄZANIE PŁYT 00 MM 9

12 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3.. Ocieplenie masywnego stropu nad piwnicą nieogrzewaną oraz ocieplenie podłogi na podkładzie betonowym Parkiet Podkład betonowy 3 Folia z wywinięciem i sklejona na zakładach 4 STEPROCK HD4F, grub. 5 cm 5 Pasek RST 6 Strop masywny 7 Płyta FASROCK LL z warstwą wykończeniową, grub. 8-0 cm 10

13 WYTYCZNE PROJEKTOWE OCIEPLENIE STROPU PROJEKTUJEMY, GDY TEMPERATURA: t i > 16 C strop podłoga t i > 16 C strop podłoga t i < 8 C sufit 8 C < t i < 16 C sufit Dwuwarstwowo, np. nad garażem. piwnicą nieogrzewaną z oknami i przewodami c.o. lub bez nad przejazdem Jedno- lub dwuwarstwowe, np. nad piwnicą nieogrzewaną bez okien i z przewodami c.o. WARTOŚCI U [W/m K] DLA STROPÓW ŻELBETOWYCH GRUB. 140 mm Grubość ocieplenia i izolacja akustyczna podłogi z płyt STEPROCK HD [mm] Grubość docieplenia z płyt FASROCK LL [mm] ,45 0,37 0,3 0,6 0,4 0, 0,0 0 0,36 0,31 0,7 0, 0,1 0,19 0, ,33 0,8 0,5 0,1 0,0 0,18 0, ,30 0,6 0,3 0,0 0,19 0,17 0, ,8 0,5 0, 0,19 0,18 0,17 0,15 * W obliczeniach uwzględniono podkład betonowy na stropie grub. 40 mm oraz opór cieplny stropu (płyta żelbetowa grub. 00 mm) Wymagania izolacyjności cieplnej: dla warunku < U(max) = 0,30 W/m K dla warunku < U(max) = 0,5 W/m K IZOLACYJNOŚĆ AKUSTYCZNA IZOLACYJNOŚĆ AKUSTYCZNA STROPU BETONOWEGO GRUB. 140 mm Z PODŁOGĄ PŁYWAJĄCĄ Z WYLEWKĄ BETONOWĄ GRUB. 40 mm grub. [mm] Lw [db] R w (C, Ctr) [db] grub. [mm] Lw [db] RW (C, C tr) [db] STEPROCK HD (-; -7) (-; -7) STEPROCK HD4F (-; -7) (-; -7) WYTYCZNE WYKONAWCZE a) Dla stropów (różnica temperatur i hałas) wykonujemy ocieplenie: główne, zawsze od zimniejszej strony przegrody, pozostałe, od przeciwnej strony, aby nie nagrzewać masy stropu, jako warstwę tłumiącą, od stron występującego hałasu. b) Podłogę wykonujemy wg wytycznych str. 3. c) Płyty FASROCK LL mocujemy do powierzchni betonowych o wytrzymałości podłoża na rozrywanie nie mniejszej niż 0,08 MPa wyłącznie za pomoca zaprawy klejącej, bez użycia dodatkowych łączników mechanicznych. d) W przypadkach wątpliwych (zabrudzenia, plamy olejowe itp.) należy przeprowadzić na budowie test przyczepności zaprawy do podłoża. e) W przypadku braku wymaganej przyczepności podłoże należy zagruntować preparatem, np. Fast Grunt G lub Fast Grunt M. f) Płyty przyklejamy mijankowo metodą grzebieniową w dwóch etapach: w pierwszym przeszpachlowujemy zaprawą klejącą płyty gładką stroną pacy, a w drugim zaprawę klejącą nanosimy i rozprowadzamy za pomocą pacy zębatej o zębach 1 x 1 mm równomiernie na całej powierzchni płyty. g) W normalnych warunkach pogodowych po dwóch dniach od przyklejenia FASROCK LL możemy przystąpić do wykonywania warstwy zbrojącej z zaprawy klejowej z wtopioną siatką z włókna szklanego. h) Mineralny tynk o uziarnieniu mm lub,5 mm nanosimy za pomocą natrysku agregatami lub pistoletami natryskowymi, przeznaczonymi do nakładania tynków dekoracyjnych zawierających kruszywo. 11

14 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..3 Ocieplenie masywnego stropu nad piwnicą nieogrzewaną, garażem lub przejazdem oraz ocieplenie podłogi Parkiet Podkład betonowy 3 Folia z wywinięciem i sklejona na zakładach 4 STEPROCK HD4F, grub. 5 cm 5 Pasek RST 6 Strop masywny 7 Płyta FASROCK G z warstwą wykończeniową, grub cm 1

15 WYTYCZNE PROJEKTOWE OCIEPLENIE STROPU PROJEKTUJEMY, GDY TEMPERATURA: t i > 16 C strop podłoga t i > 16 C strop podłoga t i < 8 C sufit 8 C < t i < 16 C sufit Dwuwarstwowo, np. nad garażem, piwnicą nieogrzewaną z oknami i przewodami c.o. lub bez nad przejazdem Jedno- lub dwuwarstwowe, np. nad piwnicą nieogrzewaną bez okien i z przewodami c.o. WARTOŚCI U [W/m K] DLA STROPÓW ŻELBETOWYCH GRUB. 140 mm Grubość ocieplenia i izolacja akustyczna podłogi z płyt STEPROCK HD [mm] Grubość ocieplenia z płyt FASROCK G [mm] ,48 0,38 0,36 0,3 0,30 0,7 0,6 0,4 0, 0 0,39 0,3 0,30 0,7 0,6 0,4 0,3 0, 0,0 30 0,35 0,30 0,8 0,5 0,4 0, 0, 0,0 0, ,3 0,7 0,6 0,4 0,3 0,1 0,0 0,19 0, ,30 0,6 0,5 0,3 0, 0,0 0,19 0,18 0,17 * W obliczeniach uwzględniono podkład betonowy na stropie grub. 40 mm oraz opór cieplny stropu (płyta żelbetowa grub. 00 mm) Wymagania izolacyjności cieplnej: dla warunku < U(max) = 0,30 W/m K dla warunku < U(max) = 0,5 W/m K IZOLACYJNOŚĆ AKUSTYCZNA IZOLACYJNOŚĆ AKUSTYCZNA STROPU BETONOWEGO O GRUB. 140 mm Z PODŁOGĄ PŁYWAJĄCĄ Z WYLEWKĄ BETONOWĄ GRUB. 40 mm grub. [mm] Lw [db] R w (C, Ctr) [db] grub. [mm] Lw [db] R w (C, C tr) [db] STEPROCK HD (-; -7) (-; -7) STEPROCK HD4F (-; -7) (-; -7) KLASA ODPORNOŚCI OGNIOWEJ Odporność ogniową stropu należy ustalać z uwzględnieniem funkcji pełnionej przez strop w budynku. O uzyskanej odporności ogniowej ściany decyduje grubość, rodzaj materiału z jakiego wykonany jest strop, jego zbrojenia, otulenia oraz wykorzystanie nośności stropu. Klasy odporności ogniowej możliwe są do uzyskania u producentów stropów. Na podstawie oceny skuteczności (Zakład Badań Ogniowych ITB w Warszawie nr 1984/1/R30 NP) stropy żelbetowe płytowe, ocieplone od dołu izolacją z płyt z wełny mineralnej FASROCK G (wykonaną zgodnie z zaleceniami producenta) o grubości 5 cm zostały sklasyfikowane w klasie odporności ogniowej REI 40. WYTYCZNE WYKONAWCZE a) Dla stropów (różnica temperatur i hałas) wykonujemy ocieplenie: główne, zawsze od zimniejszej strony przegrody, pozostałe, od przeciwnej strony, aby nie nagrzewać masy stropu, jako warstwę tłumiącą, od strony występującego hałasu. b) Podłogę wykonujemy wg wytycznych str. 3. c) Płyty FASROCK G mocujemy do powierzchni betonowych o wytrzymałości podłoża na rozrywanie nie mniejszej niż 0,08 MPa wyłącznie za pomoca zaprawy klejącej, bez użycia dodatkowych łączników mechanicznych. d) W przypadkach wątpliwych (zabrudzenia, plamy olejowe itp.) należy przeprowadzić na budowie test przyczepności zaprawy do podłoża. e) W przypadku braku wymaganej przyczepności podłoże należy zagruntować preparatem, np. Fast Grunt G lub Fast Grunt M. f) Płyty przyklejamy mijankowo metodą grzebieniową w dwóch etapach: w pierwszym przeszpachlowujemy zaprawą klejącą płyty gładką stroną pacy, a w drugim zaprawę klejącą nanosimy i rozprowadzamy za pomocą pacy zębatej o zębach 1 x 1 mm równomiernie na całej powierzchni płyty. g) Frezowane krawędzie płyt stanowią element dekoracyjny, dlatego należy pamiętać o uporządkowanym, liniowym rozmieszczeniu płyt oraz równym rozmieszczeniu mijanek. h) W normalnych warunkach pogodowych po dwóch dniach od przyklejenia FASROCK G możemy przystąpić do wykonywania warstwy dekoracyjnej. i) Mineralny tynk o uziarnieniu mm lub,5 mm nanosimy za pomocą natrysku agregatami lub pistoletami natryskowymi, przeznaczonymi do nakładania tynków dekoracyjnych zawierających kruszywo. j) Alternatywnie jako wykończenie można zastosować barwioną w masie farbę strukturalną. 13

16 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..4 Ocieplenie podłogi na gruncie na podkładzie betonowym Parkiet Podkład betonowy 3 Folia z wywinięciem i sklejona na zakładach 4 STEPROCK HD lub STEPROCK HD4F, grub. razem 15 cm 5 Pasek RST 6 Izolacja przeciwwilgociowa lub przeciwwodna, wg potrzeb 7 Chudy beton 8 Piasek zagęszczony 9 Grunt rodzimy 14

17 WYTYCZNE PROJEKTOWE Poniższe zasady i wytyczne dotyczą również ścian dwuwarstwowych z podłogą na gruncie. Dokładne obliczenia wg PN-EN ISO 13370:007. OCIEPLENIE ZEWNĘTRZNEJ ŚCIANY FUNDAMENTOWEJ PROJEKTUJEMY, GDY PODŁOGA: o powierzchni A [m ] obwodzie P [m] i wymiarze B = A/P [m] oraz grubości równoważnej d t = w + (R si + R f + R se) i oporze cieplnym R f nie wymaga ocieplenia wymaga ocieplenia z ociepleniem lub bez w [m] w [m] min. 1,0 m d 0[m] grunt o l oraz D=min. 1,0 m R n R f grunt o l oraz D=min. 1,0 m R n R f d 0[m] w [m] grunt o l oraz D=min. 0,5 m R n d n [m] R f grunt o l oraz D=min. 1,0 m d n[m] d n[m] RYS Min. 1,0 m poniżej poziomu terenu jako krawędziowe pionowe o grubości d n i oporze cieplnym R n RYS Min. 0,5 m poniżej dolnego poziomu ocieplenia podłogi jako krawędziowe pionowe o grubości d n RYS Min. 1,0 m poniżej dolnego poziomu ocieplenia podłogi lub samej posadzki oraz min. 0,5 m poniżej poziomu terenu o grubości d n OCIEPLENIE PODŁOGI NA GRUNCIE NA PODKŁADZIE BETONOWYM, GDY W POMIESZCZENIACH TEMPERATURA: t i 8 C oraz d t < B to jest zbędne w [m] 8 C < t i 16 C oraz d t < B to jest lekkie w [m] t i > 16 C oraz d t B to jest dobre D=min. 1,0 m min. 1,0 m d 0[m] R n grunt o l oraz D=min. 1,0 m d n[m] R f grunt o l oraz D=min. 0,5 m R n d n[m] w [m] grunt o l oraz D=min. 0,5 m R n d n [m] R f grunt o l oraz D=min. 1,0 m RYS NIE PROJEKTUJEMY, np. w piwnicy nieogrzewanej RYS PROJEKTUJEMY obwodowo, np. w garażu jako krawędziowe poziome o grubości d n i oporze R n RYS ZAWSZE W POZIOMIE np. w pomieszczeniach użytkowych parteru podłogę dobrze ocieplamy o grubości d 0 Izolacyjność cieplna Współczynnik przenikania ciepła U [W/m K] Grubość ocieplenia [cm] podłogi na gruncie parkiet cm = 0,18 [W/m K] podkład betonowy 4 cm = 1,65 [W/m K] STEPROCK HD chudy beton 10 cm = 1,15 [W/m K] piasek zagęszczony Bez izolacji krawędziowej parkiet cm = 0,18 [W/m K] podkład betonowy 4 cm = 1,65 [W/m K] STEPROCK HD chudy beton 10 cm = 1,15 [W/m K] piasek zagęszczony Z poziomą izolacją krawędziową o R =,0 [(m K)/W] parkiet cm = 0,18 [W/m K] podkład betonowy 4 cm = 1,65 [W/m K] STEPROCK HD4F chudy beton 10 cm = 1,15 [W/m K] piasek zagęszczony Z pionową izolacją krawędziową o R =,0 [(m K)/W] Wyliczenia wg PN-EN ISO dla B = 5 m i grubości ściany fundamentowej 0 cm. * Współczynniki bez uwzględnienia oporu cieplnego gruntu. 0,63* 0,36 0,43* 0,8 0,36* 0,6 0,6* 0,19 0,33 0,6 0,3 0,18 0,31 0,5 0, 0,18 15

18 WYTYCZNE WYKONAWCZE a) W ścianie trójwarstwowej montujemy kotwy 4,5-6 mm ze stali nie rdzew nej lub ocynkowanej w ilości 4 kotwy na 1 m ściany, o roz sta wie w pionie i poziomie co 50 cm, z prze su nięciem ko lej nych rzędów co 5 cm. b) Dla podłóg na gruncie zawsze wykonujemy zagęszczoną podsyp kę z pia sku o grubości cm. c) Ocieplenie z płyt STEPROCK HD lub STEPROCK HD4F wykonujemy jednowarstwowo lub dwuwarstowo, ukła da jąc pły ty w mijankę. d) Na płytach STEPROCK HD lub STEPROCK HD4F układamy folię budowlaną z wy wi nię ciem na ścia ny i sklejoną na zakładach oraz wykonujemy minimum 4 cm pod kład z betonu lub jastrychu cementowego. e) W przypadku wystąpienia wysokiego poziomu wody gruntowej, za wsze pod ociepleniem wykonujemy wodoszczelną izolację, np. z papy lub folii. f) Izolację krawędziową (obwodową) wykonuje się na szerokość 1 m i grubość min. 8 cm RYS warstwa wykończeniowa,. podkład betonowy, 3. pasek RST, 4. przewód ogrzewania płaszczyznowego, 5. szyna montażowa, 6. folia paroizolacyjna ROCKWOOL, 7. płyta z wełny STEPROCK HD lub STEPROCK HD4F, 8. folia budowlana, 9. grunt/strop. RYS warstwa wykończeniowa,. podkład betonowy, 3. pasek RST, 4. rura ogrzewania, 5. siatka montażowa/ zbrojeniowa, 6. folia paroizolacyjna, 7. płyta z wełny STEPROCK HD lub STEPROCK HD4F, 8. folia budowalna, 9. grunt/strop RYS warstwa wykończeniowa,. podkład betonowy, 3. pasek RST, 4. rura ogrzewania, 5. mata montażowa, 6. folia paroizolacyjna ROCKWOOL, 7. płyta z wełny STEPROCK HD lub STE- PROCK HD4F, 8. folia budowlana, 9. grunt/strop. 16

19 WIZ Izolacja przeciwwilgociowa, np. folia. WIZ Układanie płyty STEPROCK HD oraz paska RST. WIZ Rozłożenie folii z wywinięciem i sklejeniem na zakładach. WIZ Rozłożenie siatki zbrojącej. WIZ Mocowanie rurek ogrzewania podłogowego. WIZ Ułożenie podkładu betonowego. 17

20 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..5 Ocieplenie podłogi na gruncie na legarach Deski na legarach Pustka powietrzna, min. 1 cm 3 SUPERROCK lub ROCKMIN PLUS, grub. 15 cm 4 Izolacja przeciwwilgociowa lub przeciwwodna, wg potrzeb 5 Pasek RST 6 Chudy beton 7 Piasek zagęszczony 8 Grunt rodzimy 18

21 WYTYCZNE PROJEKTOWE Poniższe zasady i wytyczne dotyczą również ścian trójwarstwowych z podłogą na gruncie. OCIEPLENIE ZEWNĘTRZNEJ ŚCIANY FUNDAMENTOWEJ PROJEKTUJEMY, GDY PODŁOGA: o powierzchni A [m ] obwodzie P [m] i wymiarze B = A/P [m] oraz grubości równoważnej d t = w + (R si + R f + R se) i oporze R f nie wymaga ocieplenia wymaga ocieplenia z ociepleniem lub bez o oporze R f w [m] w [m] min. 1,0 m d 0[m] R n R n grunt o l oraz D=min. 1,0 m d n[m] R f grunt o l oraz D=min. 1,0 m d n[m] R f d 0[m] w [m] grunt o l oraz D=min. 0,5 m R n d n [m] R f grunt o l oraz D=min. 1,0 m RYS Min. 1,0 m poniżej poziomu terenu jako krawędziowe pionowe o grubości d n i oporze cieplnym R n RYS Min. 0,5 m poniżej dolnego poziomu ocieplenia podłogi jako krawędziowe pionowe o grubości d n RYS Min. 1,0 m poniżej dolnego poziomu ocieplenia podłogi lub samej posadzki oraz min. 0,5 m poniżej poziomu terenu o grubości d n OCIEPLENIE PODŁOGI NA GRUNCIE NA LEGARACH, GDY W POMIESZCZENIACH TEMPERATURA: t i 8 C oraz d t < B to jest zbędne grunt o l oraz D=min. 1,0 m d n[m] w [m] 8 C < t i 16 C oraz d t < B to jest lekkie R n R f D=min. 1,0 m grunt o l oraz D=min. 0,5 m w [m] R n zewnętrzna d n[m] środkowa t i > 16 C oraz d t B to jest dobre w [m] grunt o l oraz D=min. 0,5 m R n d n [m] min. 1,0 m R f grunt o l oraz D=min. 1,0 m d 0[m] RYS NIE PROJEKTUJEMY, np. w piwnicy nieogrzewanej RYS PROJEKTUJEMY W STREFIE I obwodowo, np. w garażu jako krawędziowe poziome o grubości d n RYS ZAWSZE W POZIOMIE W STREFIE I i II, np. w pomieszczeniach użytkowych parteru podłogę dobrze ocieplamy o grubości d 0 Izolacyjność cieplna Współczynnik przenikania ciepła U [W/m K] Grubość ocieplenia [cm] podłogi na gruncie deski na legarach cm = 0,18 [W/m K] pustka powietrzna cm SUPERROCK chudy beton 10 cm = 1,15 [W/m K] piasek zagęszczony Bez izolacji krawędziowej deski na legarach cm = 0,18 [W/m K] pustka powietrzna cm SUPERROCK chudy beton 10 cm = 1,15 [W/m K] 0,35 0,30 0,7 0,3 piasek zagęszczony Z poziomą izolacją krawędziową o R =,0 [(m K)/W] deski na legarach cm = 0,18 [W/m K] pustka powietrzna cm SUPERROCK chudy beton 10 cm = 1,15 [W/m K] piasek zagęszczony Z pionową izolacją krawędziową o R =,0 [(m K)/W] 0,3 0,8 0,6 0, Wyliczenia wg PN-EN ISO dla B = 5 m i grubości ściany fundamentowej 0 cm, legary drewniane o szerokości 8 cm co 50 cm. * Współczynniki bez uwzględnienia oporu cieplnego gruntu 0,69* 0,38 0,5* 0,3 0,46* 0,9 0,36* 0,5 WYTYCZNE WYKONAWCZE a) Dla ścian dwuwarstwowych stosujemy ocieplenie z płyt FASROCK z wykończeniem zaprawami klejącymi zbrojonymi siatką, które umożliwiają wykonanie cokołu oraz izolacji przeciw wilgociowej po niżej gruntu. b) Dla podłóg na gruncie zawsze wykonujemy zagęszczoną podsyp kę z pia sku o grubości cm i warstwę chudego betonu. c) Ocieplenie z płyt SUPERROCK, ROCKMIN PLUS układamy jednowar stwowo między legarami o wysokości np. 1 cm, a dwuwarstwowo x 5 cm w przypadku legarów 5/6 cm montowanych krzyżowo. d) Pod legarami i na ich wierzchu przed ułożeniem podłogi stosujemy zawsze taśmową podkładkę tłumiącą. e) W przypadku wystąpienia wysokiego poziomu wody gruntowej, za wsze pod ociepleniem wykonujemy wodoszczelną izolację, np. z papy lub folii z wywinięciem na ściany. 19

22 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..6 Ocieplenie podłogi parteru nad przestrzenią wentylowaną Deski Pustka powietrzna min. cm 3 SUPERROCK, grub. 7 cm lub ROCKMIN PLUS, grub. 30 cm 4 Belka lub dwuteownik 5 Izolacja przeciwwilgociowa 6 Deskowanie 7 Wentylowana przestrzeń powietrzna 8 Piasek 9 Grunt rodzimy 0

23 WYTYCZNE PROJEKTOWE OCIEPLENIE PODNIESIONEJ PODŁOGI I STROPU NAD PRZESTRZENIĄ WENTYLOWANĄ PROJEKTUJEMY: -4 C t z -16 C Przyjmując według normy PN-8/B-0403 temperaturę powietrza t z na zewnątrz budynku Strefa klimatyczna I II III IV V Temperatura t z [ C] t i > 16 C TYP SZCZELNY dla pary wodnej, od strony przestrzeni wentylacyjnej: folia paroizolacyjna 0,3 mm, S d 75 m deskowanie z papą płyta pilśniowa twarda z bitumem wylot lub wlot powietrza Uf wylot lub wlot powietrza Ux Ug Dokładne obliczenia współczynnika U wykonuje się wg PN-EN ISO 13370:008, uwzględniając opór cieplny gruntu oraz ekwiwalentny współczynnik przenikania ciepła między przestrzenią podpodłogową i środowiskiem zewnętrznym. Uf (Ug + Ux) gdzie: U = U f + U g + U x Izolacyjność cieplna Współczynnik przenikania ciepła U [W/m K] Grubość ocieplenia [cm] podłogi na gruncie deski na legarach cm = 0,18 [W/m K] pustka powietrzna cm SUPERROCK 0,30 0,5 0,1 0,19 0,18 deski lub płyta cm = 0,18 [W/m K] deski na legarach cm = 0,18 [W/m K] pustka powietrzna cm ROCKMIN PLUS 0,31 0,5 0,1 0,19 0,18 deski lub płyta cm = 0,18 [W/m K] deski na legarach cm = 0,18 [W/m K] pustka powietrzna cm MEGAROCK PLUS deski lub płyta cm = 0,18 [W/m K] 0,3 0,6 0, 0,1 0,19 Wyliczenia wg PN-EN ISO dla B = 5 m i grubości ściany fundamentowej 0 cm, legary drewniane o szerokości 8 cm co 50 cm. WENTYLACJA I PAROIZOLACJA Wentylacja przestrzeni powietrznej Powierzchnia otworów wentylacyjnych do przestrzeni powinna wynosić: - dla wlotów i wylotów razem: 0,001 powierzchni podłogi i min. 00 cm na m.b. ściany. Paroizolacja pod ociepleniem Paroizolację projektować z folii polietylenowej o minimalnej grubości 0,3 mm lub innych materiałów o S d 75 m. WYTYCZNE WYKONAWCZE a) Ściany fundamentowe wykonujemy z bloczków betonowych lub z betonu wylewanego na mokro i zakończonych wieńcem żelbetowym, np. 5/15 cm. b) Układamy drewnianą podwalinę na warstwie papy i mocujemy do wieńca. c) Ze względu na minimalizację mostków termicznych stosujemy drewniane belki o przekroju dwuteownika. d) Bezwzględnie od dołu belek stropowych mocujemy jako paroizolację papę lub folię polietylenową 0,3 mm i sklejamy na zakładach oraz listwy w poprzek belek dla jej podtrzymania, albo bituminizowane twarde płyty pilśniowe. e) Ocieplenie układamy szczelnie z płyt SUPERROCK lub ROCKMIN PLUS, docinając je z 1 cm naddatkiem. f) Zawsze na wierzchu belek stropowych przed ułożeniem podłogi stosujemy taśmową podkładkę tłumiącą i sprawdzamy czy została zachowana cm pustka powietrzna. 1

24 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..7 Ocieplenie podłogi na podkładzie betonowym na masywnym stropie międzykondygnacyjnym Parkiet Podkład betonowy 3 Folia z wywinięciem i sklejona na zakładach 4 STEPROCK HD lub STEPROCK HD4F, grub. 5 cm 5 Pasek RST 6 Strop masywny 7 Gładź gipsowa

25 OCIEPLENIE STROPU MIĘDZYKONDYGNACYJNEGO t i > 16 C 8 C < t i 16 C strop masywny WYTYCZNE PROJEKTOWE podłoga pływająca IZOLACYJNOŚĆ AKUSTYCZNA podłoga pływająca strop masywny t i > 16 C t i > 16 C Zasadniczo strop nie wymaga ocieplenia. Jednakże ze względu na niedogrzanie pomieszczenia poniżej projektujemy ocieplenie jako podłogę pływającą, jednocześnie tłumiącą dźwięki uderzeniowe. Projektujemy podłogę pływającą z warstwą przeciwdrganiową wykonaną z materiału sprężystego, włóknistego o porach otwartych oraz jak najmniejszej sztywności dynamicznej s. WYTYCZNE PROJEKTOWE Podłogi pływające wykonane z betonowymi podkładami charakteryzuje wysoka wytrzymałość na obciążenia zarówno równomiernie rozłożone, jak i punktowe. Wytrzymałość podłogi to również odpowiednia ściśliwość materiału izolacyjnego. OBCIĄŻENIA UŻYTKOWE Powierzchnie w budynkach mieszkalnych, socjalnych, handlowych i administracyjnych należy dzielić, odpowiednio do ich specyficznego użytkowania (kategoria A, B, C1 wg PN-EN ), na kategorie jak w tabeli: Kategoria Zastosowanie A B C Powierzchnie mieszkalne Powierzchnie biurowe Powierzchnie, na których mogą gromadzić się ludzie Przykład Pokoje w budynkach mieszkalnych i w domach, pokoje i sale w szpitalach, sypialnie w hotelach i na stancjach, kuchnie i toalety C1: powierzchnie ze stołami itd. np. powierzchnie w szkołach, kawiarniach, restauracjach, stołówkach, czytelniach, recepcjach C: powierzchnie z zamocowanymi siedzeniami, np. w kościołach, teatrach, kinach, salach konferencyjnych, salach wykładowych, salach zebrań, poczekalniach, poczekalniach dworcowych Obciążenia użytkowe stropów równomiernie rozłożone qk [kn/m ] Obciążenia skupione na stropach Qk [kn] Ściśliwość nominalna STEPROCK HD STEPROCK HD4F 1,5-,0,0-3,0 4 mm 3 mm,0-3,0 1,5-4,5 4 mm 3 mm,0-3,0 3,0-4,0 4 mm 3 mm 3,0-4,0,5-7,0 (4,0) 3 mm Badania wytrzymałościowe pozwalają na zastosowanie podłóg pływających z wełną STEPROCK HD i STEPROCK HD4F z podkładami betonowymi we wszystkich rodzajach pomieszczeń mieszkalnych i biurowych oraz w pomieszczeniach, w których mogą gromadzić się ludzie, np. w salach lekcyjnych, kawiarniach, restauracjach, stołówkach, czytelniach. Płyty STEPROCK HD4F można dodatkowo stosować w pomieszczeniach z zamocowanymi siedzeniami, np. salach konferencyjnych, wykładowych, kinach, teatrach (zatem dodatkowo dla kategorii użytkowania C wg PN-EN ). IZOLACYJNOŚĆ AKUSTYCZNA IZOLACYJNOŚĆ AKUSTYCZNA STROPU BETONOWEGO GRUB. 140 mm Z PODŁOGĄ PŁYWAJĄCĄ Z WYLEWKĄ BETONOWĄ GRUB. 40 mm grub. [mm] Lw [db] R w (C, Ctr) [db] grub. [mm] Lw [db] R w (C, C tr) [db] STEPROCK HD (-; -7) (-; -7) STEPROCK HD4F (-; -7) (-; -7) WYTYCZNE WYKONAWCZE a) Ocieplenie podłogi z płyt STEPROCK HD lub STEPROCK HD4F wykonujemy jed no war stwo wo, ukła da jąc płyty mijankowo. b) Dla zapewnienia skutecznej dylatacji akustycznej między podkła dem pod ło gi a ścianami, zawsze po ich obwodzie montujemy pionowy pasek RST. c) Na ociepleniu podłogi zawsze układamy np. folię budowlaną z wywi nię ciem na ściany i sklejoną na zakładach celem szybszego odsychania podkładu wykonanego na mokro, a w szczególności samopoziomującego. d) Stosujemy podkład z betonu B 1,5 lub jastrychu cementowego o wy trzy ma ło ści na ściskanie 1 i zginanie 3 MPa. e) W przypadku stropu nad pomieszczeniem mokrym zawsze przed ociepleniem wykonujemy izolację wodoszczelną. 3

26 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..8 Ocieplenie podłogi pływającej na podkładzie z płyt OSB-3 stropu masywnego międzykondygnacyjnego Parkiet Podkład z płyt drewnopochodnych 3 STEPROCK HD, grub. 3 cm 4 Pasek RST 5 Pas usztywniający z płyty pilśniowej 6 Strop masywny 7 Gładź gipsowa 4

27 OCIEPLENIE STROPU MIĘDZYKONDYGNACYJNEGO t i > 16 C 8 C < t i 16 C strop masywny WYTYCZNE PROJEKTOWE podłoga pływająca IZOLACYJNOŚĆ AKUSTYCZNA podłoga pływająca strop masywny t i > 16 C t i > 16 C Zasadniczo strop nie wymaga ocieplenia. Jednakże ze względu na niedogrzanie pomieszczenia poniżej projektujemy ocieplenie jako podłogę pływającą, jednocześnie tłumiącą dźwięki uderzeniowe. Projektujemy podłogę pływającą z warstwą przeciwdrganiową wykonaną z materiału sprężystego, włóknistego o porach otwartych oraz jak najmniejszej sztywności dynamicznej s. WYTYCZNE PROJEKTOWE Podłogi pływające wykonane z podkładami z płyt OSB-3 charakteryzuje wysoka wytrzymałość na obciążenia zarówno równomiernie rozłożone, jak i punktowe. Wytrzymałość podłogi to również odpowiednia ściśliwość materiału izolacyjnego. OBCIĄŻENIA UŻYTKOWE Powierzchnie w budynkach mieszkalnych, socjalnych, handlowych i administracyjnych należy dzielić, odpowiednio do ich specyficznego użytkowania (kategoria A, B, C1 wg PN-EN ), na kategorie jak w tabeli: Kategoria Zastosowanie A Powierzchnie mieszkalne Przykład Pokoje w budynkach mieszkalnych i w domach, pokoje i sale w szpitalach, sypialnie w hotelach i na stancjach, kuchnie i toalety Obciążenia użytkowe stropów równomiernie rozłożone qk [kn/m ] Obciążenia skupione na stropach Qk [kn] Ściśliwość nominalna STEPROCK HD grub. 30 mm 1,5-,0,0-3,0 4 mm Badania wytrzymałościowe pozwalają na zastosowanie podłóg pływających z wełną STEPROCK HD z podkładami z płyt OSB-3 pióro- -wpust 4-stronny (o grub. x 15 mm lub x 18 mm) we wszystkich rodzajach pomieszczeń mieszkalnych zgodnie z powyższą tabelą. IZOLACYJNOŚĆ AKUSTYCZNA IZOLACYJNOŚĆ AKUSTYCZNA STROPU BETONOWEGO GRUB. 140 mm Z PODŁOGĄ PŁYWAJĄCĄ Z PŁYT 0SB-3 (PIÓRO-WPUST 4-STRONNY) GRUB. 30 mm grub. [mm] Lw [db] R w (C, Ctr) [db] STEPROCK HD (-; -8) WYTYCZNE WYKONAWCZE a) Ocieplenie podłogi z płyt STEPROCK HD, grub. 30 mm wykonujemy jednowarstwowo, układając płyty mijankowo. b) Dla zapewnienia skutecznej dylatacji akustycznej między podkładem podłogi a ścianami, zawsze po ich obwodzie montujemy pionowy pasek z płyt STEPROCK HD, grub. 30 mm. c) Wokół ścian układamy brzegowy pas usztywniający. Jako pierwszą warstwę stosujemy ogólnodostępne podłogowe płyty pilśniowe o szerokości 100 mm i grubości nie mniejszej niż 10 mm. d) Drugą warstwę brzegowego pasa usztywniającego z płyty OSB-3 (o szerokości minimum 100 mm i grubości minimum 15 mm) układamy bezpośrednio na płycie pilśniowej. Łączna grubość obu warstw powinna być równa przewidywanej grubości izolacji z płyty STEPROCK HD, grub. 30 mm. e) Pierwszą warstwę poszycia podłogi układamy z płyt OSB-3 (piórowpust 4-stronny) o grubości minimum 15 mm. Płyty dociskamy do siebie, ze zwróceniem uwagi na miejsce styków płyt OSB. Powinny one być ułożone mijankowo względem połączeń płyt z wełny mineralnej. f) Drugą warstwę poszycia podłogi układamy z płyt OSB-3 (piórowpust 4-stronny) analogicznie do pierwszej warstwy, przy czym należy zwrócić uwagę na miejsce występowania styków płyt OSB. Płyty drugiej warstwy powinny być usytuowane mijankowo względem styków pierwszej warstwy płyt OSB. g) W przypadku stropu nad pomieszczeniem mokrym zawsze przed ociepleniem wykonujemy izolację wodoszczelną. h) Poszycie podłogi z płyt OSB-3 wykonujemy poprzez skręcenie ze sobą płyt w części środkowej i 3 płyt w pasie brzegowym. Do mocowania używamy łączników do drewna. Ich rodzaj, rozstaw i zużycie obrazuje tabela. Poszycie podłogi Pas brzegowy 0SB-3 [mm] Łączniki do drewna [mm] Rozstaw łączników [mm] Zużycie łączników [szt.] Odległość od krawędzi płyty [mm] x15 5x (wzdłuż 15-0*/m i w poprzek płyty) 5-50 x18 5x40 3x15 5x (wzdłuż pasa) 3 /mb x18 5x60 * zależy od szerokości płyt OSB-3 (65, 675, 150 mm) 500 mm 675 mm ~300 mm ~300 mm 5 mm 675 mm 500 mm Przykładowy schemat rozmieszczenia oraz mocowania ze sobą płyt OSB-3 pierwsza (dolna) warstwa płyt OSB-3 druga (górna) warstwa płyt OSB-3 5

28 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE 3..9 Ocieplenie podłogi pływającej na podkładzie z płyt E stropu masywnego międzykondygnacyjnego Parkiet Podkład z płyt E FERMACELL 3 STEPROCK HD4F, grub. 3 cm 4 Pasek RST 5 Pas usztywniający z płyty pilśniowej 6 Strop masywny 7 Gładź gipsowa 6

29 WYTYCZNE PROJEKTOWE OCIEPLENIE STROPU MIĘDZYKONDYGNACYJNEGO IZOLACYJNOŚĆ AKUSTYCZNA t i > 16 C 8 C < t i 16 C strop masywny podłoga pływająca podłoga pływająca strop masywny t i > 16 C t i > 16 C Zasadniczo strop nie wymaga ocieplenia. Jednakże ze względu na niedogrzanie pomieszczenia poniżej projektujemy ocieplenie jako podłogę pływającą, jednocześnie tłumiącą dźwięki uderzeniowe. Projektujemy podłogę pływającą z warstwą przeciwdrganiową wykonaną z materiału sprężystego, włóknistego o porach otwartych oraz jak najmniejszej sztywności dynamicznej s. WYTYCZNE PROJEKTOWE Podłogi pływające wykonane z podkładami z płyt E charakteryzuje wysoka wytrzymałość na obciążenia zarówno równomiernie rozłożone, jak i punktowe. Wytrzymałość podłogi to również odpowiednia ściśliwość materiału izolacyjnego. OBCIĄŻENIA UŻYTKOWE Powierzchnie w budynkach mieszkalnych, socjalnych, handlowych i administracyjnych należy dzielić, odpowiednio do ich specyficznego użytkowania (kategoria A, B, C1 wg PN-EN ), na kategorie jak w tabeli: Kategoria Zastosowanie A Powierzchnie mieszkalne Przykład Pokoje w budynkach mieszkalnych i w domach, pokoje i sale w szpitalach, sypialnie w hotelach i na stancjach, kuchnie i toalety Obciążenia użytkowe stropów równomiernie rozłożone qk [kn/m ] Obciążenia skupione na stropach Qk [kn] Ściśliwość nominalna STEPROCK HD4F grub. 30 mm 1,5-,0,0-3,0 3 mm B Powierzchnie biurowe,0-3,0 1,5-4,5 3 mm Badania wytrzymałościowe pozwalają na zastosowanie podłóg pływających z wełną STEPROCK HD4F z podkładami z płyt E FERMACELL o grub. 5 mm w pomieszczeniach zgodnie z powyższą tabelą. IZOLACYJNOŚĆ AKUSTYCZNA IZOLACYJNOŚĆ AKUSTYCZNA STROPU BETONOWEGO GRUB. 140 mm Z PODŁOGĄ PŁYWAJĄCĄ Z PŁYT FERMACELL E GRUB. 5 mm grub. [mm] Lw [db] R w (C, Ctr) [db] STEPROCK HD4F (-3; -10) WYTYCZNE WYKONAWCZE a) Ocieplenie podłogi z płyt STEPROCK wykonujemy jednowarstwowo, układając płyty mijankowo. b) Dla zapewnienia skutecznej dylatacji akustycznej między podkładem podłogi a ścianami, zawsze po ich obwodzie montujemy pionowy pasek RST. c) Wokół ścian układamy brzegowy pas usztywniający. Jako pierwszą warstwę stosujemy ogólnodostępne podłogowe płyty pilśniowe o szerokości 100 mm i grubości nie mniejszej niż 5 mm. d) Drugą warstwę brzegowego pasa usztywniającego z płyt gipsowowłóknowych FERMACELL (o szerokości minimum 100 mm i grubości minimum 10 mm) układamy bezpośrednio na płycie pilśniowej. Łączna grubość obu warstw powinna być równa przewidywanej grubości izolacji z płyty STEPROCK HD4F. e) Na drugą warstwę brzegowego pasa usztywniającego z płyt gipsowo-włóknowych FERMACELL nakładamy klej do jastrychu firmy FERMACELL. f) Poszycie podłogi układamy z płyt FERMACELL E swobodnie na warstwie izolacji. Płyty sklejamy ze sobą na połączeniu zakładowym przy użyciu kleju do jastrychu FERMACELL (zużycie kleju g/m powierzchni jastrychu). Płyty dociskamy do siebie ze zwróceniem uwagi na miejsce styków płyt FERMACELL. Powinny one być ułożone mijankowo, w odległości większej niż 0 cm względem siebie. Należy również zachować przesunięcie krawędzi płyt względem połączeń płyt z wełny mineralnej. g) W przypadku stropu nad pomieszczeniem mokrym zawsze przed ociepleniem wykonujemy izolację wodoszczelną. h) Mocowanie poszycia podłogi z płyt FERMACELL wykonujemy na ich zakładzie sukcesywnie, nie później niż 0 minut od nałożenia kleju, w miejscu mocowania. Do montażu wykorzystujemy wkręty samogwintujące FERMACELL 3,9 x mm, w rozstawie nie większym niż 00 mm. Zużycie wkrętów ok. 15 szt./m. Odległość wkrętów od krawędzi płyt powinna wynosić 5 mm Przykładowe rozmieszczenie łączników dla płyt FERMACELL E płyty FERMACELL E płyty STEPROCK HD4F 7

30 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE Ocieplenie podłogi na legarach na masywnym stropie międzykondygnacyjnym Deski na legarach Pustka powietrzna, min. 1 cm 3 SUPERROCK lub ROCKMIN PLUS, grub. 5 cm 4 Strop masywny 5 Gładź gipsowa 8

31 WYTYCZNE PROJEKTOWE OCIEPLENIE STROPU MIĘDZYKONDYGNACYJNEGO IZOLACYJNOŚĆ AKUSTYCZNA t i > 16 C 8 C < t i 16 C strop masywny t i > 16 C t i > 16 C podłoga pływająca podłoga pływająca sufit podwieszany strop masywny Zasadniczo strop nie wymaga ocieplenia. Jednakże ze względu na niedogrzanie pomieszczenia poniżej projektujemy ocieplenie jako podłogę pływającą, jednocześnie tłumiącą dźwięki uderzeniowe. Projektujemy podłogę pływającą z warstwą przeciwdrganiową wykonaną z materiału sprężystego, włóknistego o porach otwartych, ułożoną np. między legarami. Ocieplenie podłogi pływającej wraz ze stropem projektujemy o U 0,80 [m K/W]. Dobieramy całą podłogę tak, aby obliczone min. R A1 lub R A > [db] było jak największe, a od dźwięków uderzeniowych projektowane max L n,w < [db] było jak najmniejsze. GRUBOŚĆ OCIEPLENIA I IZOLACYJNOŚĆ AKUSTYCZNĄ DOBIERAMY Z PONIŻSZEJ TABELI Współczynnik przenikania ciepła U [W/m K] Izolacyjność akustyczna [db] Podłogi na legarach na stropie masywnym Stropu o konstrukcji h [cm] g [cm] masa [kg] R w [db] L n,w [db] dla ocieplenia z płyt o grubości g [cm] płytowej żelbetowej o wysokości h SUPERROCK 0,56 0,45 0,45 bez podłogi i z podłogą 14 ROCKMIN PLUS 0,55 0,49 0,46 o ociepleniu g [cm] SUPERROCK 0,51 0,43 0,4 kanałowej o wysokości h bez podłogi ROCKMIN PLUS 0,5 0,47 0,43 i z podłogą o ociepleniu g [cm] SUPERROCK 0,46 0,41 0,38 gęstożebrowej o wysokości h bez podłogi i z podłogą o ociepleniu g [cm] ROCKMIN PLUS 0,47 0,46 0,39 Legary drewniane szerokości 50 mm w rozstawie co 60 cm. Wartości R w, L nw dla samych stropów lub z inną podłogą pływającą oraz wartości R w, L w patrz str. 13 i 15. Pamiętaj: R A1 = R w + C - oraz R A = R w + C tr -, gdzie R w wg dawnych badań, natomiast szacunkowo można przyjmować: (C = -, C tr = -6) dla stropów żelbetowych płytowych i kanałowych oraz (C = -1, C tr = -4) dla gęstożebrowych. Przykład na str. 3, wymagania na str. 4. KLASA ODPORNOŚCI OGNIOWEJ Odporność ogniową stropu należy ustalać z uwzględnieniem funkcji pełnionej przez strop w budynku. O uzyskanej odporności ogniowej ściany decyduje grubość, rodzaj materiału z jakiego wykonany jest strop, jego zbrojenia, otulenia oraz wykorzystanie nośności stropu. Klasy odporności ogniowej możliwe są do uzyskania u producentów stropów. W celu zwiększenia odporności monolitycznych stropów żelbetowych można zastosować system CONLIT 150 (patrz zeszyt 5.1 Systemy zabezpieczeń ogniochronnych ROCKWOOL). WYTYCZNE WYKONAWCZE a) Legary drewniane przed ich montażem impregnujemy preparatami solnymi. b) Zawsze montujemy podkładki tłumiące, np. paski, pianki pod i na le ga rach przed ułożeniem podłogi. c) Płyty SUPERROCK lub ROCKMIN PLUS przycinamy na wymiar większy o 0,5 cm od rozstawu między legarami. d) Zawsze pozostawiamy minimum 1 cm pustkę powietrzną nad ociepleniem. e) W przypadku stropu nad pomieszczeniem mokrym zawsze przed ociepleniem wykonujemy izolację wodoszczelną. 9

32 PRZEGRODY WEWNĘTRZNE PODŁOGI NA GRUNCIE ORAZ NA STROPIE Ocieplenie podłogi na belkowym stropie międzykondygnacyjnym Podkład z płyt drewnopochodnych STEPROCK HD, grub. 5 cm 3 Pasek RST 4 Pas usztywniający z płyty pilśniowej 5 Deski podłogowe 6 Taśma akustyczna 7 Belka drewniana MEGAROCK PLUS albo 8 TOPROCK SUPER, grub. 0 cm ROCKMIN PLUS lub 9 SUPERROCK, grub. 5 cm 10 Płyta g-k na ruszcie 30

33 WYTYCZNE PROJEKTOWE OCIEPLENIE STROPU MIĘDZYKONDYGNACYJNEGO IZOLACYJNOŚĆ AKUSTYCZNA t i > 16 C 8 C < t i 16 C strop masywny t i > 16 C t i > 16 C podłoga pływająca podłoga pływająca sufit podwieszany strop masywny Zasadniczo strop nie wymaga ocieplenia. Jednakże ze względu na niedogrzanie pomieszczenia poniżej projektujemy ocieplenie jako podłogę pływającą, jednocześnie tłumiącą dźwięki uderzeniowe. Projektujemy podłogę pływającą z warstwą przeciwdrganiową wykonaną z materiału sprężystego, włóknistego o porach otwartych, ułożoną np. między legarami. IZOLACYJNOŚĆ CIEPLNA Współczynnik przenikania ciepła U [W/m K] Grubość ocieplenia [cm] w stropie pomiędzy belkami podkład z płyt OSB-3, grub. 3 cm λ = 0,13 [W/m K] STEPROCK HD, grub. 3 cm λ = 0,039 [W/m K] deski na legarach cm λ = 0,18 [W/m K] pustka powietrzna cm SUPERROCK / TOPROCK SUPER SUPERROCK, grub.5 cm λ = 0,035 [W/m K] płyta gipsowo-kartonowa 1,5 cm λ = 0,5 [W/m K] 0,0 0,17 0,16 0,15 deski na legarach cm λ = 0,18 [W/m K] pustka powietrzna cm SUPERROCK / TOPROCK SUPER SUPERROCK, grub. 5 cm λ = 0,035 [W/m K] płyta gipsowo-kartonowa 1,5 cm λ = 0,5 [W/m K] 0,7 0,1 0,19 0,18 deski na legarach cm λ = 0,18 [W/m K] pustka powietrzna cm SUPERROCK / TOPROCK SUPER pustka powietrzna płyta gipsowo-kartonowa 1,5 cm λ = 0,5 [W/m K] 0,41 0,30 0,6 0,4 Legary drewniane o szerokości 100 mm w rozstawie co 50 cm. IZOLACYJNOŚĆ AKUSTYCZNA IZOLACYJNOŚĆ AKUSTYCZNA STROPU DREWNIANEGO Z PODŁOGĄ PŁYWAJĄCĄ Z PŁYT OSB-3 (PIÓRO-WPUST 4-STRONNY) GRUB. 30 mm grub. [mm] Lw [db] R w (C, Ctr) [db] STEPROCK HD (-3; -10) STEPROCK HD + wylewka betonowa * grub. 50 mm (-3; -10) * Wylewka pod warstwą wełny na deskach WYTYCZNE WYKONAWCZE a) Legary drewniane przed ich montażem impregnujemy preparatami solnymi. b) Zawsze montujemy podkładki tłumiące, np. paski, pianki pod i na legarach przed ułożeniem podłogi. c) Płyty SUPERROCK, ROCKMIN PLUS przycinamy na wymiar większy o 0,5 cm od rozstawu między legarami. d) Zalecane jest docinanie poprzecznie mat TOPROCK SUPER, MEGAROCK PLUS, w celu zamontowania między belkami. e) Zawsze pozostawiamy minimum 1 cm pustkę powietrzną nad ociepleniem. f) W przypadku stropu nad pomieszczeniem mokrym zawsze przed ociepleniem wykonujemy izolację wodoszczelną. g) W celu poprawy izolacyjności akustycznej zalecane jest zastosowanie podłogi pływającej wg 3..5 na str

34 FASROCK G OPIS PRODUKTU Płyta lamelowa ze skalnej wełny mineralnej do izolacji termicznej, pokryta jednostronnie preparatem gruntującym. KOD WYROBU MW-EN 1316-T5-DS(70,90)-CS(10/Y)0-TR15-WS-WL(P)-MU1 NORMA EN 1316:01 CERTYFIKAT CE 1390-CPR-03/1/P ZASTOSOWANIE Niepalne płyty lamelowe ze skalnej wełny mineralnej przeznaczone do izolacji termicznej stropów piwnicznych, stropów nad garażami i przejazdami, np. w systemie ECOROCK FG-S. PARAMETRY Deklarowany współczynnik TECHNICZNE przewodzenia ciepła D = 0,037 W/m K Klasa reakcji na ogień A1 wyrób Strop Zaprawa klejąca ZK-ECOROCK Normal W lub ZZ-ECOROCK Specjal W 3 FASROCK G, grub. 15 cm 4 Farba strukturalna ECOROCK KWARC S PRZYKŁAD ZASTOSOWANIA Izolacja stropu masywnego nad piwnicą nieogrzewaną, garażem lub przejazdem z wykorzystaniem produktu FASROCK G długość szerokość grubość ilość płyt na palecie ilość m na palecie [mm] [mm] [mm] [szt.] [m ] , , , , , , , , , ,0 Płyty FASROCK G dostarczane są wyłącznie na paletach. 3

35 FASROCK LL OPIS PRODUKTU KOD WYROBU Płyty lamelowe ze skalnej wełny do izolacji termicznej w bezspoinowych systemach ociepleń (ETICS). MW-EN 1316-T5-DS(70,-)-DS(70,90)-TR80-WS-WL(P)-MU1 NORMA EN 1316:01 CERTYFIKAT CE ZASTOSOWANIE 1390-CPR-011/09/P; 1390-CPR-010/09/P Niepalna termoizolacja w bezspoinowych systemach ociepleń (ETICS), np. w systemie ECOROCK FF, do ścian zewnętrznych murowanych, monolitycznych, prefabrykowanych. PARAMETRY TECHNICZNE Deklarowany współczynnik przewodzenia ciepła Klasa reakcji na ogień D = 0,041 W/m K A1 wyrób Parkiet Podkład betonowy 3 Folia z wywinięciem i sklejona na zakładach 4 STEPROCK HD4F, grub. 5 cm 5 Pasek RST 6 Strop masywny 7 FASROCK LL, grub. 15 cm 6 7 PRZYKŁAD ZASTOSOWANIA Ocieplenie podłogi na podkładzie betonowym oraz masywnego stropu nad pomieszczeniem nieogrzewanym długość szerokość grubość ilość płyt w paczce ilość m w paczce ilość paczek na palecie ilość m na palecie [mm] [mm] [mm] [szt.] [m ] [szt.] [m ] , , , , , , ,96 5 4, , , , , , , , , , , , , , , , , ,48 0 9,60 Produkt dostarczany wyłącznie na palecie. 33

36 SUPERROCK OPIS PRODUKTU KOD WYROBU Płyty ze skalnej wełny do izolacji termicznej i akustycznej. MW-EN 1316-T-WS-WL(P)-MU1 grub. 40 mm MW-EN 1316-T-WS-WL(P)-AW 0,75-MU1 grub mm MW-EN 1316-T-WS-WL(P)-AW 0,95-MU1 grub mm NORMA EN 1316:01 CERTYFIKAT CE 1390-CPR-0363/13/P; 1390-CPR-0364/13/P ZASTOSOWANIE Niepalne ocieplenie: stropodachów wentylowanych i poddaszy, stropów drewnianych i podłóg na legarach, sufitów podwieszanych, np. nad nieogrzewanymi pomieszczeniami, mi, ścian trójwarstwowych, ścian z elewacją z paneli (np. siding, deski), ścian o konstrukcji szkieletowej i ścian osłonowych, ścian działowych. PARAMETRY Deklarowany współczynnik D = 0,035 W/m K TECHNICZNE przewodzenia ciepła Klasa reakcji na ogień A1 wyrób Współczynnik pochłaniania dźwięku AW 0,75 dla grub mm 0,95 dla grub mm 1 Deski na legarach Pustka powietrzna, min. 1 cm 3 SUPERROCK, grub. 5 cm 4 Strop masywny 5 Gładź gipsowa PRZYKŁAD ZASTOSOWANIA Ocieplenie podłogi na legarach na masywnym stropie międzykondygnacyjnym długość szerokość grubość ilość płyt w paczce ilość m w paczce ilość paczek na palecie ilość m na palecie [mm] [mm] [mm] [szt.] [m ] [szt.] [m ] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,80 Produkt dostarczany wyłącznie na palecie. 34

37 TOPROCK SUPER OPIS PRODUKTU KOD WYROBU Wielkowymiarowe płyty ze skalnej wełny do izolacji termicznej. MW-EN 1316-T-WS-MU1 NORMA EN 1316:01 CERTYFIKAT CE ZASTOSOWANIE 1390-CPR-0363/13/P; 1390-CPR-0364/13/P Niepalne ocieplenie: stropodachów wentylowanych i poddaszy, drewnianych stropów belkowych, sufitów podwieszanych, ścian o konstrukcji szkieletowej. PARAMETRY TECHNICZNE Deklarowany współczynnik przewodzenia ciepła Klasa reakcji na ogień D = 0,035 W/m K A1 wyrób 1 Podkład z płyt drewnopochodnych STEPROCK HD, grub. 5 cm 3 Pasek RST 4 Pas usztywniający z płyty pilśniowej 5 Taśma akustyczna 6 Belka drewniana TOPROCK SUPER, grub. 5 cm (w dwóch warstwach) 8 Płyta g-k na ruszcie PRZYKŁAD ZASTOSOWANIA Ocieplenie podłogi na belkowym stropie międzykondygnacyjnym długość szerokość grubość ilość m w rolce ilość rolek na palecie ilość m na palecie [mm] [mm] [mm] [m ] [szt.] [m ] , ,5 0 90, ,5 0 70, , ,5 0 50, ,5 0 50,00 Produkt dostarczany wyłącznie na palecie. 35

38 ROCKMIN PLUS OPIS PRODUKTU Płyty ze skalnej wełny do izolacji termicznej. KOD WYROBU MW-EN 1316-T-WS-WL(P)-MU1 NORMA EN 1316:01 CERTYFIKAT CE 1390-CPR-0363/13/P; 1390-CPR-0364/13/P ZASTOSOWANIE Niepalne ocieplenie: stropodachów wentylowanych i poddaszy, drewnianych stropów belkowych i podłóg na legarach, sufitów podwieszanych, ścian działowych, ścian osłonowych o konstrukcji szkieletowej z elewacją z paneli (np. siding, deski). PARAMETRY TECHNICZNE Deklarowany współczynnik przewodzenia ciepła Klasa reakcji na ogień D = 0,037 W/m K A1 wyrób 1 Deski Pustka powietrzna min. cm 1 3 ROCKMIN PLUS, grub. 30 cm 4 Belka lub dwuteownik Izolacja przeciwwilgociowa 6 Deskowanie 7 Wentylowana przestrzeń powietrzna 8 Piasek 7 9 Grunt rodzimy 8 9 PRZYKŁAD ZASTOSOWANIA Ocieplenie podłogi parteru nad przestrzenią wentylowaną długość szerokość grubość ilość płyt w paczce ilość m w paczce ilość paczek na palecie ilość m na palecie [mm] [mm] [mm] [szt.] [m ] [szt.] [m ] , , , , , , , , , , , , , , , , , , , , , , , , , , , ,50 Produkt dostarczany wyłącznie na palecie. 36

39 MEGAROCK PLUS OPIS PRODUKTU KOD WYROBU Maty ze skalnej wełny do izolacji termicznej. MW-EN 1316-T-WS-WL(P)-MU1 NORMA EN 1316:01 CERTYFIKAT CE ZASTOSOWANIE 1390-CPR-0363/13/P; 1390-CPR-0364/13/P Niepalne ocieplenie: stropodachów wentylowanych i poddaszy, drewnianych stropów belkowych i podłóg na legarach, sufitów podwieszanych, ścian działowych i lekkich ścian osłonowych. PARAMETRY TECHNICZNE Deklarowany współczynnik przewodzenia ciepła Klasa reakcji na ogień D = 0,039 W/m K A1 wyrób Podkład z płyt drewnopochodnych STEPROCK HD, grub. 5 cm 3 Pasek RST 4 Pas usztywniający z płyty pilśniowej 5 Taśma akustyczna 6 Belka drewniana 7 MEGAROCK PLUS, grub. 5 cm 8 Płyta g-k na ruszcie PRZYKŁAD ZASTOSOWANIA Ocieplenie podłogi na belkowym stropie międzykondygnacyjnym długość szerokość grubość ilość m w rolce ilość rolek na palecie ilość m na palecie [mm] [mm] [mm] [m ] [szt.] [m ] ,00 0,00 10, ,00 0,00 80, ,00 0,00 80, ,50 0,00 70, ,00 0,00 60,00 Produkt dostarczany wyłącznie na palecie. 37

40 STEPROCK HD OPIS PRODUKTU Płyty ze skalnej wełny do izolacji termicznej w rozwiązaniach akustycznych podłóg pływających. KOD WYROBU MW-EN 1316-T6-DS(70,-)-CS(10)30-SD5 1) -SD ) -WS-WL(P)- -CP4-MU1 1) dla grubości 30 mm, ) dla grubości 40 mm NORMA EN 1316:01 CERTYFIKAT CE 1390-CPR-0168/09/P ZASTOSOWANIE Niepalne ocieplenie: podłóg na gruncie, na podkładach betonowych, podłóg na stropie na podkładach betonowych oraz z płyty OSB-3 (pióro-wpust 4-stronny). PARAMETRY Deklarowany współczynnik przewodzenia ciepła D = 0,039 W/m K TECHNICZNE Naprężenie ściskające przy 10% 30 kpa odkształceniu względnym Krótkotrwała nasiąkliwość wodą 1,0 kg/m Ściśliwość 4 mm Obciążenie użytkowe, równomiernie rozłożone, na warstwie wyrównawczej 3 kpa Klasa reakcji na ogień A1 wyrób Parkiet Podkład cementowy, anhydrytowy, z płyt drewnopochodnych 3 STEPROCK HD, grub. 3 cm 4 Pasek RST 5 Strop 5 PRZYKŁAD ZASTOSOWANIA Izolacja akustyczna podłogi pływającej na podkładzie anhydrytowym długość szerokość grubość ilość płyt w paczce ilość m w paczce ilość paczek na palecie ilość m na palecie [mm] [mm] [mm] [szt.] [m ] [szt.] [m ] , , , , ,60 0 7, , ,60 Produkt dostarczany wyłącznie na palecie. Pasek RST OPIS PRODUKTU Pasek z wełny skalnej. KOD WYROBU MW-EN-1316-T5-DS(70,-)-DS(70,90)-CS(10)70-TR15- PL(5)650-WS-WL(P)-MU1 NORMA EN 1316:01 CERTYFIKAT CE 1390-CPR-0168/09/P ZASTOSOWANIE Pasek z wełny skalnej przeznaczony do stosowania przy izolacji podłóg pływających, montowany pionowo po obwodzie podłogi dla zapewnienia skutecznej dylatacji akustycznej między podkładem podłogi a ścianami. PARAMETRY TECHNICZNE Klasa reakcji na ogień A1 wyrób długość szerokość grubość ilość m.b. w kartonie [mm] [mm] [mm] [m.b.]

41 OPIS PRODUKTU Płyty ze skalnej wełny do izolacji termicznej i akustycznej podłóg pływających. KOD WYROBU MW-EN 1316-T6-DS(70,90)-CS(10)30-SDi*-WS-CP3-MU1 NORMA EN 1316:01 CERTYFIKAT CE CE 1390-CPR-033/1/P ZASTOSOWANIE Niepalne ocieplenie: podłóg na gruncie, na podkładach betonowych, podłóg na stropie na podkładach betonowych oraz płyty E Fermacell. PARAMETRY TECHNICZNE Deklarowany współczynnik przewodzenia ciepła D = 0,035 W/m K Naprężenie ściskające przy 10% odkształceniu względnym 30 kpa * Sztywność dynamiczna [MN/m 3 ] dla płyt o grubości: 0 mm 30 mm 40 mm 50 mm 60 mm Krótkotrwała nasiąkliwość wodą 1,0 kg/m Ściśliwość 3 mm Obciążenie użytkowe, równomiernie rozłożone, na warstwie wyrównawczej 4 kpa Klasa reakcji na ogień A1 wyrób 1 Parkiet Podkład cementowy 3 Folia paroizolacyjna ROCKWOOL 4 STEPROCK HD4F, grub. 5 cm 5 Strop 6 Pasek RST PRZYKŁAD ZASTOSOWANIA Izolacja akustyczna podłogi pływającej na podkładzie betonowym długość szerokość grubość ilość płyt w paczce ilość m w paczce ilość paczek na palecie ilość m na palecie [mm] [mm] [mm] [szt.] [m ] [szt.] [m ] ,60 0 7, , ,60 Produkt dostarczany wyłącznie na palecie. 39
