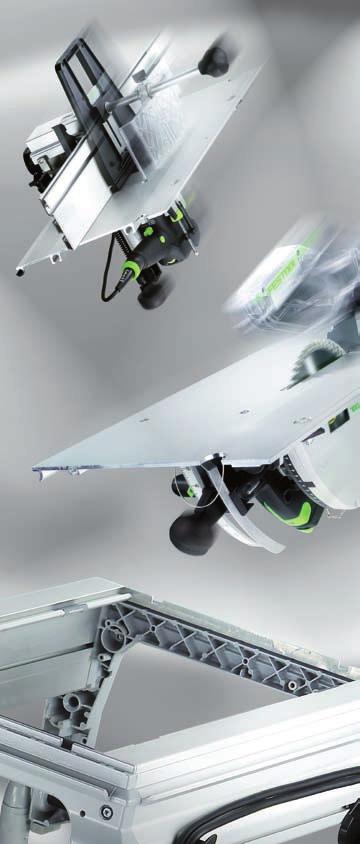

1 Maksymalna wszechstronność System CMS (Compact Modul System): cięcie, frezowanie, szlifowanie na pow. 0,5 m. Narzędzia spełniające najwyższe wymagania

2 System CMS (Compact Modul System) Maksymalna wszechstr Idea systemu doprowadzona do perfekcji + Jednostka robocza CMS = Moduł CMS + +

3 onność Wytworzenie jakiegokolwiek wyrobu wymaga wykonania wielu czynności: przycięcia na długość desek, wycięcia odpowiednich kształtów, wyfrezowania sfazowań lub oszlifowania krawędzi. Wtedy dobrze jest, gdy zamiast sięgać po wiele narzędzi, można posłużyć się całym ich systemem. Festool zapewnia taki system i to na powierzchni jedynie 0,5 m. Wszystkie elementy w systemie CMS są do siebie dopasowane i umożliwiają najlepsze wyniki pracy. Ponadto wbudowane maszyny można stosować nie tylko stacjonarnie, ale także pracować nimi z wolnej ręki. Maszyny Festool znane są z różnorodności i precyzji zastosowań w codziennej pracy. Przykładem kombinacja zagłębiarki i szyny prowadzącej. Jednostka podstawowa CMS Maszyna zostaje szybko i prosto zamontowana w odpowiedniej jednostce roboczej. Tak powstały moduł łatwo umieszcza się w jednostce podstawowej i blokuje. Wystarczy umieścić moduł w jednostce podstawowej i już można zabrać się do dzieła. Z maszyny ręcznej powstał stacjonarny system.

4 Jednostka podstawowa systemu CMS na niej wszystko się bu Warsztat nie musi być duży Podstawą systemu CMS jest jednostka podstawowa. Stanowi ona stabilne ramy dostosowane do wszystkich modułów. Czy do cięcia, frezowania, czy szlifowania - każdy moduł staje się stacjonarnym systemem poprzez wmontowanie w jednostkę podstawową. Lekka i wytrzymała Jednostka podstawowa CMS waży tylko 0,8 kg, jest więc bardzo lekka, a przy tym stabilna. Zapewnia to odpowiednia konstrukcja z aluminium i magnezu - łatwa do transportu, wytrzymała w zastosowaniu. Jednostka włącznika W celu umożliwienia centralnego włączania i wyłączania maszyn oraz prostej wymiany modułów z wmontowaną maszyną, przyłącza się ją po prostu bezpośrednio do włącznika głównego. Dla zapewnienia bezpieczeństwa zabezpieczenie podnapięciowe przeciwdziała niezamierzonemu włączeniu się narzędzia po przerwie w dostawie prądu. Składane nóżki do dwóch wysokości roboczych Połączone z jednostką podstawową CMS nóżki składane są wszędzie razem z urządzeniem. Można je łatwo rozkładać; umożliwiają szybki montaż oraz łatwy transport. Prosta zmiana wysokości roboczej zawsze zapewniona. Praca bez śladów Aby wskutek przesuwania jednostki podstawowej CMS po podłodze nie powstawały na niej czarne smugi, wszystkie zakończenia nóżek wykonane są z szarej gumy. Idealne przy układaniu parkietów i innych podłóg. Także przydatna: nóżka o regulowanej wysokości do kompensacji nierówności podłoża. Model Wyposażenie/zakres dostawy Jednostka podstawowa CMS-GE Jednostka podstawowa do osadzania modułów CMS, nóżki składane, bezpieczny włącznik przyciskowy, przewód i gniazdko

5 duje Większa dokładność ze skalą Dla zapewnienia zawsze dokładnej pracy przy użyciu modułów ręcznych pilarek tarczowych TS 55 oraz TS 75, w zakresie dostawy jednostek roboczych tych modułów znajduje się skala pomiarowa. Montuje się ją do jednostki podstawowej CMS - można ją dokładnie ustawić. Doskonale nadaje się także na montaże umożliwia to lekka i wygodna konstrukcja. Łatwiejsza i szybsza wymiana modułów Jednostka podstawowa CMS oraz moduły CMS są tak precyzyjnie dopasowane do siebie, że można je w niej bardzo łatwo montować i ponownie wymontowywać. Wybrany moduł po prostu umieszcza się w otworze i blokuje. Ponadto: wszystkie moduły Basis Plus* (oprócz A) mogą być także stosowane w systemie CMS. Prosty i łatwy montaż oraz demontaż, a w związku z tym szybka wymiana modułów CMS. *Basis Plus = poprzednik systemu CMS Zwijanie przewodu i schowek na popychacz Dzięki możliwości zwijania przewodu, jest on zawsze dobrze schowany, a Państwu nie grozi potykanie. Popychacz (w zakresie dostawy odpowiedniej jednostki roboczej CMS dla ręcznych pilarek tarczowych) przechowuje się w wygodnym schowku - zawsze pod ręką. Dzięki takim ułatwieniom pracuje się pewnie. Wpust w kształcie V na osprzęt Znajdujący się na całym obwodzie jednostki podstawowej CMS wpust w kształcie V znakomicie ułatwia pracę. W prosty sposób można umieścić w nim elementy wyposażenia, jak przykładnicę kątową lub stół przesuwny, a następnie pewnie i precyzyjnie zamocować. Dzięki bogatemu wyposażeniu CMS łatwo można rozszerzać do najróżniejszych zastosowań. Wymiary stołu: długość x szerokość x wysokość (ze składanymi nóżkami) 585 x 400 x 36 (900) mm Ciężar 0,8 kg 568 Wbudowane maszyny mogą być stosowane nie tylko stacjonarnie, lecz także z prowadzeniem ręcznym zmiany charakteru pracy dokonuje się błyskawicznie. 5

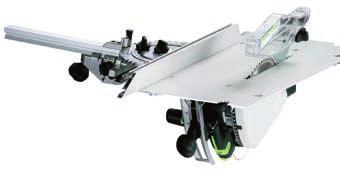

6 Zagłębiarki do systemu CMS Przycinanie na długość, przekroje wzdłużne, poprze użyciu zagłębiarek Dokładne przekroje Łatwe wykonywanie przekrojów pod kątem Wszechstronność i precyzja W CMS mogą Państwo precyzyjnie wykonywać najróżniejsze przekroje. Wysoka jakość zapewniona - bez żadnych kompromisów. Wygodna regulacja głębokości cięcia oraz możliwość opuszczania piły tarczowej pozwalają nawet na wykonywanie skomplikowanych przekrojów. Dzięki stolikowi przesuwnemu możliwe jest przycinanie elementów na długość oraz przekroje poprzeczne do 830 mm. Zawsze odpowiedni kąt przekroju Wychylaną o 80 przykładnicę kątową można z łatwością zastosować z każdej strony jednostki podstawowej. Dzięki temu, w połączeniu z piłą tarczową o regulowanym kącie pochylenia, bez problemu wykonuje się podwójnie skośne przekroje. Także przechodzenie od przekrojów poprzecznych do wzdłużnych odbywa się w oka mgnieniu. Najważniejsze zakresy zastosowań Precyzyjne przycinanie na długość oraz przekroje poprzeczne do długości 830 mm dzięki stolikowi przesuwnemu Szybkie przechodzenie od przekrojów poprzecznych do wzdłużnych Przekroje pod kątem w zakresie do 0 do 45 dzięki nastawianiu pochylenia piły tarczowej Elektronika MMC i regulacja prędkości obrotowej ułatwiają obróbkę wielu materiałów Zalety i korzyści Pilarka stolikowa do najróżniejszych zastosowań System FastFix umożliwiający szybką i prostą wymianę piły tarczowej oraz pracę dostosowaną do materiału Zagłębiarki TS 55 i TS 75 można nie tylko wmontować w CMS, ale także stosować mobilnie Możliwość rozszerzenia dzięki bogatemu wyposażeniu Model Wyposażenie/zakres dostawy 3 4 Zagłębiarka CMS-TS 55 Set Zagłębiarka w postaci kompletnego zestawu z TS 55 EBQ-Plus, jednostka robocza, jednostka podstawowa i stolik przesuwny; Zakres dostawy: TS 55 EBQ-Plus i jednostka podstawowa, stolik przesuwny, osłona ze wspornikiem, elementy mocujące, mechanizm regulacji głębokości cięcia, zacisk włącznika i klina rozdzielającego, skale, popychacz, przykładnica kątowa WA, narzędzie do obsługi, piła tarczowa z zębem drobnym HW Z48, systener wielkość Moduł CMS-MOD-TS 55 Moduł z TS 55 do wmontowania w jednostkę podstawową; Zakres dostawy: TS 55 EBQ-Plus, jednostka robocza, osłona ze wspornikiem, elementy mocujące, mechanizm regulacji głębokości cięcia, zacisk włącznika i klina rozdzielającego, skale, popychacz, przykładnica kątowa WA, narzędzie do obsługi, piła tarczowa z zębem drobnym HW Z48, systener wielkość Jednostka robocza CMS-TS 55 Jednostka robocza dla wmontowania TS 55 w jednostkę podstawową; Zakres dostawy: jednostka robocza, osłona ze wspornikiem, elementy mocujące, mechanizm regulacji głębokości cięcia, zacisk włącznika i klina rozdzielającego, skale, popychacz, przykładnica kątowa WA

7 czne i pod kątem przy Wysokie bezpieczeństwo Wysoka uniwersalność Wszystko pod kontrolą Dla zapewnienia dobrej widoczności obrabianego materiału i miejsca cięcia osłona zabezpieczająca w module TS 55 i TS 75 jest przezroczysta. Jeszcze większe bezpieczeństwo gwarantuje klin rozdzielający. Zapobiega on zaklinowaniu się tarczy tnącej w obrabianym materiale i co za tym idzie gwałtownemu odskokowi pilarki. Stacjonarnie i mobilnie Wiele zastosowań i różnorodne możliwości. Możliwa jest praca stacjonarna albo na szynie prowadzącej, gdyż zagłębiarki łatwo się wymontowuje i stosuje jako narzędzia ręczne. W połączeniu z szyną prowadzącą mogą wtedy także wykazać, ile mają zalet. Zapewnia to całą gamę różnych zastosowań i jeszcze bardziej zwiększa opłacalność. Dane techniczne CMS-TS 55 / TS 75 CMS-TS 55 CMS-TS 75 Moc znamionowa 00 W 600 W 3 4 Prędkość obrotowa Głębokość cięcia Głębokość cięcia przy min mm (55 mm) 0-38 mm (43 mm) min mm (75 mm) - 48 mm (55 mm) Nastawianie skosu Maks. przekroje poprzeczne od 0 do 45 od 0 do mm ze stolikiem przesuwnym Przekroje wzdłużne w lewo/ 43 mm (485 ze ST*)/66 mm (576 z VB**) prawo od tarczy tnącej Średnica piły tarczowej 60 mm Wymiary jednostki roboczej Wymiary stołu: długość x szerokość x wysokość Przyłącze do odsysania pyłu Ciężar jednostki roboczej 0 mm 578 x 30 mm 585 x 400 x 36 (900) mm D 7/36 mm 3,3 kg Całkowity ciężar(ge + MOD + ST + TS, 3,4 kg 5, kg bez przykładnicy kątowej) *Stolik przesuwny ST **Element rozszerzający stół VB ELECTRONIC Model Wyposażenie/zakres dostawy Moduł CMS-MOD-TS 75 (dostępny od marca 006) Moduł z TS 75 jako moduł zagłębiarki; Zakres dostawy: TS 75 EBQ-Plus, jednostka robocza, osłona ze wspornikiem, elementy mocujące, mechanizm regulacji głębokości cięcia, zacisk włącznika i klina rozdzielającego, skale, popychacz, przykładnica kątowa WA, narzędzie do obsługi, piła tarczowa uniwersalna HW Z3, systener wielkość Jednostka robocza CMS-TS 75 (dostępna od marca 006) Jednostka robocza dla wmontowania TS 75 w jednostkę podstawową; Zakres dostawy: jednostka robocza, osłona ze wspornikiem, elementy mocujące, mechanizm regulacji głębokości cięcia, zacisk włącznika i klina rozdzielającego, skale, popychacz, przykładnica kątowa WA Jednostka robocza do pilarek z osłoną wahadłową patrz strona 3 7

8 Wyrzynarki do systemu CMS Wycinanie kształtów i łuków za pomocą wyrzynarek Wysoka precyzja Wysoka jakość Dokładnie i wygodnie Cięcie zawsze według rysy. Aby mógł udać się każdy przekrój, wyrzynarka PS 300 posiada potrójne prowadzenie brzeszczotu. Zapewnia to cięcie dokładnie pod wybranym kątem. Dobra widoczność miejsca cięcia pozwala obserwować postęp pracy w przypadku każdego przekroju. Czysto i bez wyrw Dzięki zabezpieczeniu przeciwodpryskowemu i precyzyjnemu prowadzeniu brzeszczotu, przy użyciu modułu CMS wyrzynarki uzyskuje się przekroje po obu stronach wolne od wyrw. Niepotrzebna jest żadna obróbka dodatkowa. Zintegrowany system odsysania zapewnia czystość na stanowisku pracy. Najważniejsze zakresy zastosowań Wycinanie kształtów dokładnie według rysy Dokładne wykonywanie wycięć przy pracach dopasowujących Wykonywanie zaokrągleń - wygodnie, pewnie i dokładnie Nadawanie kształtów przed frezowaniem. Zalety i korzyści ELECTRONIC Pewne, potrójne prowadzenie brzeszczotu dla precyzyjnych prac Elektronika MMC umożliwia regulację prędkości obrotowej odpowiednio do materiału Odsysanie pyłu chroni zdrowie. Wyrzynarkę PS 300 można też łatwo wymontować i pracować z wolnej ręki Czyste przekroje wolne od wyrw dzięki zabezpieczeniu przeciwodpryskowemu Dane techniczne CMS-PS 300 Moc znamionowa Prędkość obrotowa Maks. wysokość cięcia Nastawianie skosu Wymiary jednostki roboczej Przyłącze do odsysania pyłu Ciężar jednostki roboczej Ciężar PS 300 Całkowity ciężar 70 W min - 0 mm x 30 mm D 7 mm 3,3 kg,4 kg 5,7 kg Model Wyposażenie/zakres dostawy Moduł CMS-MOD PS 300 Jednostka robocza z PS 300 jako moduł wyrzynarki; Zakres dostawy: PS 300 EBQ-Plus, jednostka robocza, elementy do montażu, narzędzie do obsługi, brzeszczoty, zabezpieczenie przeciwodpryskowe, systener wielkość 5663 Jednostka robocza CMS-PS 00/PS 300 Jednostka robocza dla wmontowania PS 00, PS 300 lub PSB 300 w jednostkę podstawową; Zakres dostawy: jednostka robocza, elementy do montażu, narzędzie do obsługi 566 8

9 Frezarki do systemu CMS Wykonywanie wręgów, profili i kształtów przy użyciu frezarek górnowrzecionowych Znakomite wyniki Wysoka precyzja Czysto i dokładnie Z prowadnicą do frezowania, w jaką wyposażone są moduły frezarek, możliwa jest czysta i precyzyjna praca dzięki pewnemu i stabilnemu prowadzeniu, także w przypadku niewielkich przedmiotów. Przyłącze do podłączenia do odkurzacza mobilnego pozwala na pracę z odsysaniem pyłu. Wszechstronność i precyzja Dzięki różnym możliwościom stosowania elementów wyposażenia i frezów łatwo i prosto wykonuje się najróżniejsze prace frezarskie. Np. frezowanie strony czołowej obrabianego materiału, z precyzyjnym prowadzeniem i przy użyciu popychacza. Najważniejsze zakresy zastosowań Wszelkiego rodzaju prace frezarskie: frezowanie wręgów, zaokrągleń, łuków i kształtów Frezowanie kształtów i łuków przy łożysku kulkowym oporowym Prace wyrównujące przy prowadnicy ELECTRONIC Zalety i korzyści Dokładne nastawianie głębokości frezowania za pomocą pokrętła Dokładnie nastawiana prowadnica z przyłączem do odsysania i urządzeniem dociskowym Podwójne przyłącza do odsysania pyłu Frezarkę górnowrzecionową można łatwo wymontować i stosować jako narzędzie ręczne Dane techniczne CMS-OF 00 oraz CMS-OF 400/000 Moc znamionowa Prędkość obrotowa Część chwytowa frezu Ciężar OF 00 Maks. średnica frezu Wymiary jednostki roboczej Przyłącze do odsysania pyłu Ciężar jednostki roboczej z prowadnicą do frezowania Całkowity ciężar CMS-OF W min - 8 mm,4 kg 5 mm kg CMS-OF 400/000 OF 400/000 nie znajduje się w zakresie dostawy. Dane techniczne pod adresem 70 mm 578 x 30 mm D 7/36 mm 8,3 kg,8 kg Model Wyposażenie/zakres dostawy Moduł CMS-MOD-OF 00 Moduł z OF 00 do wmontowania w jednostkę podstawową; Zakres dostawy: OF 00 EBQ-Plus, jednostka robocza, prowadnica do frezowania, urządzenie dociskowe, elementy do montażu, narzędzie do obsługi, tuleja zaciskowa 8 mm, prowadnica boczna, adapter do stosowania frezarki z szyną prowadzącą, osłona zatrzymująca wióry, narzędzie do obsługi, systener wielkość Jednostka robocza CMS-OF 00 Jednostka robocza dla wmontowania OF 400 lub OF 000 w jednostkę podstawową; Zakres dostawy: jednostka robocza, prowadnica do frezowania, urządzenie dociskowe, elementy do montażu Jednostka robocza CMS-OF 400/OF 000 Jednostka robocza dla wmontowania OF 400 lub OF 000 w jednostkę podstawową; Zakres dostawy: jednostka robocza, prowadnica do frezowania, urządzenie dociskowe, elementy do montażu

10 Szlifierka taśmowa do systemu CMS Szlifowanie krawędzi, kształtów i sfazowań za pomocą szlifierki taśmowej Wysoka ekonomiczność Wysoki komfort Duże wydajności cięcia Dzięki dużej powierzchni szlifującej oraz silnemu napędowi z łatwością wykonuje się wszelkiego rodzaju prace szlifierskie. Nawet z pracami dopasowującymi można się uporać szybko i precyzyjnie. Doskonałe do wszystkich łuków W celu szlifowania różnych łuków walec szlifierski można łatwo wymienić na jeden z dwóch pozostałych, należących do wyposażenia. Zapewnia to Państwu różnorodne zastosowania. Także wymiana taśmy szlifierskiej odbywa się szybko i łatwo. Najważniejsze zakresy zastosowań Łatwe i dokładne szlifowanie kształtów Szybkie i proste szlifowanie krawędzi Szlifowanie zaokrągleń i łuków Szlifowanie po skosie i pod kątem przy przykładnicy kątowej Łatwe usuwanie zadziorów i obróbka wykończeniowa najróżniejszych materiałów Zalety i korzyści Możliwość opuszczania tylnej części zespołu napędowego zapewnia pełne wykorzystanie powierzchni taśmy szlifierskiej i większą opłacalność Szybka i prosta wymiana taśmy szlifierskiej a więc krótkie czasy przezbrajania Przechylanie mechanizmu napędowego ułatwia szlifowanie sfazowań i skosów Dane techniczne CMS-BS 0 Moc znamionowa Prędkość obrotowa Wymiary jednostki roboczej Długość taśmy x szerokość taśmy Powierzchnia szlifująca Przyłącze do odsysania pyłu Całkowity ciężar 550 W 800 min x 30 mm 80 x 0 mm 85 x 5 mm D 7 mm 0 kg Model Wyposażenie/zakres dostawy Moduł CMS-MOD BS 0 Moduł szlifierki taśmowej z wbudowanym silnikiem; Zakres dostawy: moduł szlifierski taśmowej, osłona ssąca, wąż łączący, taśma szlifierska, przykładnica kątowa WA

11 CMS z systemem Basis Plus i CS 50 System w systemie CMS oraz system Basis Plus Z nowym systemem Compact Modul System CMS zmienia się wprawdzie dużo, ale nie wszystko. I tak moduły sprawdzonego systemu Basis Plus (oprócz modułu Basis A) można stosować z nową jednostką podstawową CMS. Naturalnie także nowe moduły TS 55 oraz TS 75 mogą być stosowane w Basis Plus. Dla dozbrojenia Basis Plus z TS 55 służy po prostu jeszcze stolik przesuwny SAS 500 (patrz strona 3). + + Jednostka podstawowa Jednostka robocza do TS 55 lub TS 75 Stolik przesuwny SAS 500 CMS oraz PRECISIO CS 50 Przy użyciu CS 50 można bez problemu przycinać na długość deski o szerokości do ok. 300 mm pod kątem 90 oraz do szerokości 00 mm pod kątem 45. Umożliwia to duża długość przesuwu wynosząca 304 mm. Zewnętrzne wymiary jednostki podstawowej CMS oraz wpust w kształcie V na całym obwodzie są identyczne jak w przypadku CS 50. Dzięki temu w obu urządzeniach można stosować to samo wyposażenie, oszczędzając sobie podwójnych wydatków. Ze względu na to, że wysokości robocze CS 50 i CMS są identyczne, CS 50 jako idealna przesuwna pilarka stolikowa stanowi dodatkowe uzupełnienie tego uniwersalnego systemu. IPT Interactive Product Tour Za pośrednictwem Interactive Product Tour mogą Państwo poznać wszystkie możliwości i zalety systemu CMS: zastosowania, cechy, osprzęt. Obrazy, filmy i teksty pozwalają wniknąć w świat CMS, kiedy tylko będą mieli Państwo na to czas i ochotę. CD ROM na temat zastosowań otrzymają Państwo bezpłatnie od Partnera Handlowego Festool.

12 Wyposażenie Przegląd systemu i wyposażenia Wyposażenie do systemu CMS Produkt Objaśnienie Stolik przesuwny ST Wygodny stolik przesuwny, prosty i szybki montaż oraz demontaż, dwie pozycje mocowania, maks. długość cięcia przy przekrojach poprzecznych 830 mm; do CMS i CS Przykładnica kątowa WA Wychylana o 80 i stosowana ze wszystkich stron przykładnica kątowa; do prac z prowadnicami ; do CMS i CS Zderzak przesuwny AR-WA Do dosuwania obrabianych przedmiotów do przykładnicy kątowej WA oraz Basis WRA Element przedłużający stół VL Jako podstawa pod długie przedmioty przy przekrojach wzdłużnych; prosty i szybki montaż; rozkładany; rozszerza powierzchnię podparcia o 400 mm; do CMS i CS Podpórka AF Całkowicie wsuwane i obustronnie stosowane podparcie pod długie przedmioty przy przekrojach poprzecznych; do CMS oraz CS Element rozszerzający stół VB-CMS Dla pewnego i precyzyjnego przycinania na szerokość, ustawiane skale; prosty i szybki montaż oraz demontaż; maks. szerokość cięcia 550 mm (z prowadnicą wzdłużną), 576 mm (z przykładnicą kątową); do CMS Prowadnica wzdłużna LA Z regulacją precyzyjną i tylnym zaciskiem; obsługiwana od przodu; z ustawianym profilem dla precyzyjnych i pewnych przekrojów wzdłużnych; do CMS oraz CS Schowek na piły tarczowe SGA Dla przechowywania 4 pił tarczowych (maks. średnica 90 mm) oraz 3 x zabezpieczenie przeciwodpryskowe; zawieszany między nóżkami składanymi CMS lub CS 50 EB, bez zawartości; do CMS i CS Podpórka rolkowa RB Do układania długich obrabianych przedmiotów przy przekrojach wzdłużnych i poprzecznych; stosowana z CMS, CS 50 EB, CS 70 EB, systemem Basis Plus oraz MFT Zestaw do odsysania AB Zestaw węży do podwójnego odsysania w czasie prac przy użyciu CMS, CS 50, CS 70, Basis A, Basis A, Basis 5 A oraz Basis 6 A; zawarty w zakresie dostawy CS 50 EB oraz CS 70 EB 4889 Trzpień frezarski ze stożkiem ASL0/ OF 400/000 Trzpień frezarski do stosowania w głowicy do wykonywania wręgów w systemie CMS oraz Basis; pasuje do OF 400 łub OF 000; Zakres dostawy: trzpień frezarski ze stożkiem, nakrętka, śruba mocująca 4903 Głowica do wykonywania wręgów FK D 50x30 Głowica z płytkami wymiennymi do wykonywania wręgów i wyrównywania rowków w połączeniu z prowadnicą do frezowania; do stacjonarnego stosowania w modułach frezarek górnowrzecionowych systemu CMS i Basis; stosowana tylko w połączeniu z odpowiednim trzpieniem frezarskim ze stożkiem (4903 lub 48985); wymiary: średnica 50 mm, wysokość 30 mm Płytki wymienne WP 30xx,5 Płytki wymienne do głowicy do wykonywania wręgów FK D 50x30; Zakres dostawy: płytki wymienne, 4 śruby mocujące Trzpień frezarski ze stożkiem ASL0/ OF 00 Trzpień frezarski do stosowania w głowicy do wykonywania wręgów w systemie CMS oraz Basis; pasuje do OF 900, OF 000 łub OF 00; Zakres dostawy: trzpień frezarski ze stożkiem, nakrętka, śruba mocująca 48985

13 Przegląd systemu i wyposażenia CMS z modułem szlifierki taśmowej 7 Pilarki z osłoną wahadłową oraz zagłębiarka AT 3 4 Basis Plus 5 6 Wyposażenie do systemu CMS Produkt Objaśnienie Walec szlifierski CW D55 x 0 Do CMS-MOD-BS 0; walec szlifierski do wymiany na seryjny walec szlifierski; różne średnice dla odpowiednich łuków; Zakres dostawy: walec szlifierski, płyta do zakrywania otworu, pokrywa blaszana; średnica 55 mm Walec szlifierski CW D05 x 0 Do CMS-MOD-BS 0; walec szlifierski do wymiany na seryjny walec szlifierski; różne średnice dla odpowiednich łuków; Zakres dostawy: walec szlifierski, płyta do zakrywania otworu, pokrywa blaszana; średnica 05 mm Taśma szlifierska Compact CMB 0 (80 x 0 mm), ziarnistość: P 50, zawartość opakowania: Taśma szlifierska Compact CMB 0 (80 x 0 mm), ziarnistość: P 80, zawartość opakowania: Taśma szlifierska Compact CMB 0 (80 x 0 mm), ziarnistość: P 00, zawartość opakowania: Taśma szlifierska Compact CMB 0 (80 x 0 mm), ziarnistość: P 0, zawartość opakowania: Taśma szlifierska Compact CMB 0 (80 x 0 mm), ziarnistość: P 50, zawartość opakowania: Taśma szlifierska Compact CMB 0 (80 x 0 mm), ziarnistość: P 80, zawartość opakowania: Jednostka robocza CMS-AP/AT Jednostka robocza dla wmontowania AT 65, AP 55, AP 65, AP 85 w jednostkę podstawową; montaż tylko w połączeniu z odpowiednim zespołem do montażu (dalsze wyposażenie); dla jednostki roboczej CMS-AP/AT nie są dostępne skale; Dane techniczne: wymiary płyty 578 x 30 mm, ciężar 3,0 kg; Zakres dostawy: płyta jednostki roboczej, popychacz, przykładnica kątowa WA Zespół do montażu BS 85 Konieczny do wmontowywania ręcznych pilarek tarczowych w jednostkę roboczą CMS-AP/AT; do AT Zespół do montażu BS 65 Konieczny do wmontowywania ręcznych pilarek tarczowych w jednostkę roboczą CMS-AP/AT; do AP Zespół do montażu BS 65T Konieczny do wmontowywania ręcznych pilarek tarczowych w jednostkę roboczą CMS-AP/AT; do AT Zespół do montażu BS 55 Konieczny do wmontowywania ręcznych pilarek tarczowych w jednostkę roboczą CMS-AP/AT; do AP Jednostka robocza Basis-TS 55 Jednostka robocza do wmontowania TS 55 w jednostkę podstawową; pasuje do Basis Plus; Dane techniczne: głębokość cięcia 0-5 mm; wymiary płyty 578 x 30 mm; ciężar 3,3 kg; Zakres dostawy: płyta jednostki roboczej, osłona ze wspornikiem, elementy mocujące, mechanizm regulacji głębokości cięcia, zacisk włącznika i klina rozdzielającego, popychacz, przykładnica kątowa WRA Prowadnica przesuwna SAS 500 Stosowana z Basis Plus, długość przesuwu 500 mm Regał na moduły MT Do przechowywania 4 modułów; duża oszczędność miejsca; alternatywnie w jednej sekcji można ustawić systenery; regulowana wysokość sekcji; 5 sekcji; kółka stałe i zwrotne z hamulcem; szerokość 460 mm; głębokość 600 mm; wysokość 600 cm; ciężar 3 kg
