2 Przegląd produktów i zastosowań Pilarki mieczowe SSU 200, IS 330 Ciesielska, ręczna pilarka tarczowa HK 132 Strugi ciesielskie PL 205, PL 245 Dłutownica łańcuchowa CM Wyposażenie i materiały eksploatacyjne System Festool

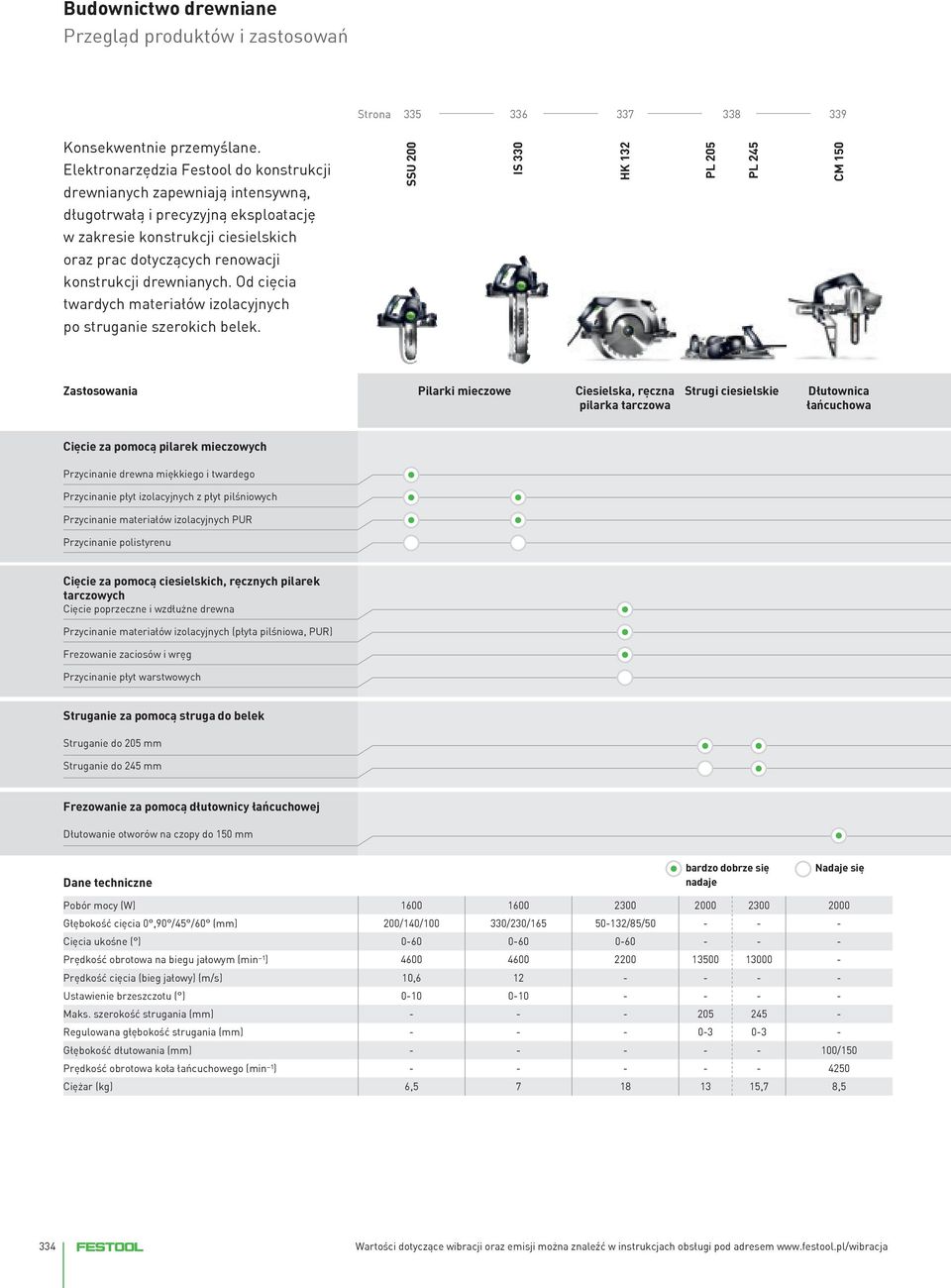

3 Przegląd produktów i zastosowań Strona Konsekwentnie przemyślane. Elektronarzędzia Festool do konstrukcji drewnianych zapewniają intensywną, SSU 200 IS 330 HK 132 PL 205 PL 245 CM 150 długotrwałą i precyzyjną eksploatację w zakresie konstrukcji ciesielskich oraz prac dotyczących renowacji konstrukcji drewnianych. Od cięcia twardych materiałów izolacyjnych po struganie szerokich belek. Zastosowania Pilarki mieczowe Ciesielska, ręczna pilarka tarczowa Strugi ciesielskie Dłutownica łańcuchowa Cięcie za pomocą pilarek mieczowych Przycinanie drewna miękkiego i twardego Przycinanie płyt izolacyjnych z płyt pilśniowych Przycinanie materiałów izolacyjnych PUR Przycinanie polistyrenu Cięcie za pomocą ciesielskich, ręcznych pilarek tarczowych Cięcie poprzeczne i wzdłużne drewna Przycinanie materiałów izolacyjnych (płyta pilśniowa, PUR) Frezowanie zaciosów i wręg Przycinanie płyt warstwowych Struganie za pomocą struga do belek Struganie do 205 mm Struganie do 245 mm Frezowanie za pomocą dłutownicy łańcuchowej Dłutowanie otworów na czopy do 150 mm Dane techniczne bardzo dobrze się nadaje Nadaje się Pobór mocy (W) Głębokość cięcia 0,90 /45 /60 (mm) Cięcia ukośne ( ) Prędkość obrotowa na biegu jałowym (min ¹) Prędkość cięcia (bieg jałowy) (m/s) Ustawienie brzeszczotu ( ) Maks. szerokość strugania (mm) Regulowana głębokość strugania (mm) Głębokość dłutowania (mm) Prędkość obrotowa koła łańcuchowego (min ¹) Ciężar (kg) /140/ /230/ /85/ , / , ,7 8,5 334 Wartości dotyczące wibracji oraz emisji można znaleźć w instrukcjach obsługi pod adresem

4 Pilarka mieczowa UNIVERS SSU 200 SSU 200 Mała i poręczna, umożliwiająca cięcie na głębokość 200 mm u Głębokość cięcia 200 mm przy wadze 6,5 kg u Precyzyjne przekroje dzięki specjalnej konstrukcji stołu SSP 200, która umożliwia stosowanie szyny prowadzącej u Ogromny wachlarz zastosowań dzięki możliwości cięcia pod kątem do 60 u Wymiana łańcucha i kasowanie luzu bez użycia narzędzi Dane techniczne Pobór mocy (W) 1600 Głęb.cięcia 0 ;90 /45 /60 mm (mm) 200/140/100 Cięcie pod kątem ( ) 0-60 Prędkość obrotowa na biegu jałowym (min ¹) 4600 Prędkość cięcia (bieg jałowy) (m/s) 10,6 Odchylenie prowadnicy łańcucha ( ) 0-10 Ciężar (kg) 6,5 = z elektroniką MMC Zakres dostawy Cena w PLN* Nr zamów. łańcuch tnący uniwersalny SC 3/8"-91U-39E, olej do łańcuchów 250 ml, przewód zasilający 7,5 m, w Systainerze SYS 5 T-LOC SSU 200 EB-Plus 3.693, , SSU 200 EB-Plus-FS szyna prowadząca FS 800/ , , Cena netto. Cena brutto. od strony 342 Odkurzacze mobilne od strony 272 Precyzyjne cięcie Pilarka mieczowa UNIVERS SSU 200 nadaje się do cięcia wszystkich powszechnie znanych materiałów stosowanych w konstrukcjach drewnianych, począwszy od drewna po materiały izolacyjne, o grubości do 200 mm

5 Pilarka mieczowa IS 330 IS 330 Duża, o głębokości cięcia 330 mm u Idealna na budowę: cięcie najgrubszych izolacji dzięki głębokości cięcia do 330 mm przy ciężarze 7,0 kg u Cięcie pod kątem 60 na głębokość do 165 mm u Proste cięcia bez wyrw dzięki szynie prowadzącej u Obrotowy króciec ssący do przyłączenia odkurzacza Dane techniczne Pobór mocy (W) 1600 Głęb.cięcia 0 ;90 /45 /60 mm (mm) 330/230/165 Prędkość obrotowa na biegu jałowym (min ¹) 4600 Cięcie pod kątem ( ) 0-60 Prędkość cięcia (bieg jałowy) (m/s) Odchylenie prowadnicy łańcucha ( ) 0-10 Ciężar (kg) 7,0 = z elektroniką MMC Specjalistka w cięciu materiałów izolacyjnych Pilarka mieczowa IS 330 łączy zalety piły łańcuchowej i ręcznej pilarki tarczowej z szyną prowadzącą, tworząc jedyny w swoim rodzaju system mobilny. W ten sposób możliwe jest łatwe i szybkie, a dzięki szynie prowadzącej przede wszystkim dokładne, docinanie twardych materiałów izolacyjnych, jak np. płyt pilśniowych i płyt warstwowych PU. Zakres dostawy Cena w PLN* Nr zamów. łańcuch tnący Iso SC 3/8"-90 I-57E, łańcuch tnący Iso Hard SC 3/8"-91 IH-57E, olej do łańcuchów 250 ml, przewód zasilający 7,5 m, w kartonie IS 330 EB 4.309, ,07 IS 330 EB-FS szyna prowadząca FS 1400/ , , Cena netto. Cena brutto. od strony 342 Odkurzacze mobilne od strony

6 Ciesielska ręczna pilarka tarczowa HK 132 Trzy maszyny ciesielskie w jednej. Pilarka, frezarka zaciosowa, strug ścinający. u Bezproblemowe nacinanie również przy cięciach ukośnych dzięki zdalnemu sterowaniu osłoną wahadłową u Dokładne cięcia ukośne do 60 dzięki stabilnemu łożysku obrotowemu i precyzyjnej skali u Komfortowe urządzenie dzięki zastosowaniu układu elektronicznego SSB: łagodny rozruch, stała prędkość obrotowa, zabezpieczenie przeciążeniowe i kontrola temperatury uzwojenia u Bezpieczne prowadzenie i obsługa dzięki uchwytowi pistoletowemu w płaszczyźnie cięcia i pałąkowi uchwytowemu do cięć ukośnych HK 132 Dane techniczne HK 132 E HK 132/RS-HK HK 132/NS-HK Pobór mocy (W) Głęb. cięcia 0 ; 90 (mm) Głębokożć cięcia przy 45/60 (mm) 85/50 85/50 85/50 Prędkość obrotowa na biegu jałowym (min ¹) Cięcie pod kątem ( ) Szerokość strugania maks. (mm) 50 Maks. szerokość frezowania (mm) 80 Ciężar (kg) Maks. głębokość strugania (mm) 0-80 Maks. głębokość frezowania (mm) 0-38 = z elektroniką Zakres dostawy Cena w PLN* Nr zamów. prowadnica równoległa i rozszerzenie stołu, przewód zasilający dł. 10 m, w kartonie HK 132 E tarcza pilarska o średnicy 350 z węglikami spiekanymi Z 24 WZ HK 132/RS-HK tarcza pilarska z nakładkami z węglików spiekanych W24, urządzenie do wykonywania zaciosów RS-HK 160 x 80 HK 132/NS-HK tarcza pilarska z nakładkami z węglików spiekanych W24, urządzenie do strugania NS-HK 250 x , , , , , , Cena netto. Cena brutto. od strony 343 Tarcze pilarskie od strony 42 Trzy maszyny ciesielskie w jednej. Pilarka, frezarka zaciosowa, strug ścinający. Z jednej strony ręczna pilarka tarczowa o głębokości cięcia 132 mm. Dzięki zamianie tarczy pilarskiej na głowicę do zaciosów można zmienić HK 132 E w niezawodną frezarkę do zaciosów. Również zmiana w strug do spłaszczania przebiega bardzo łatwo

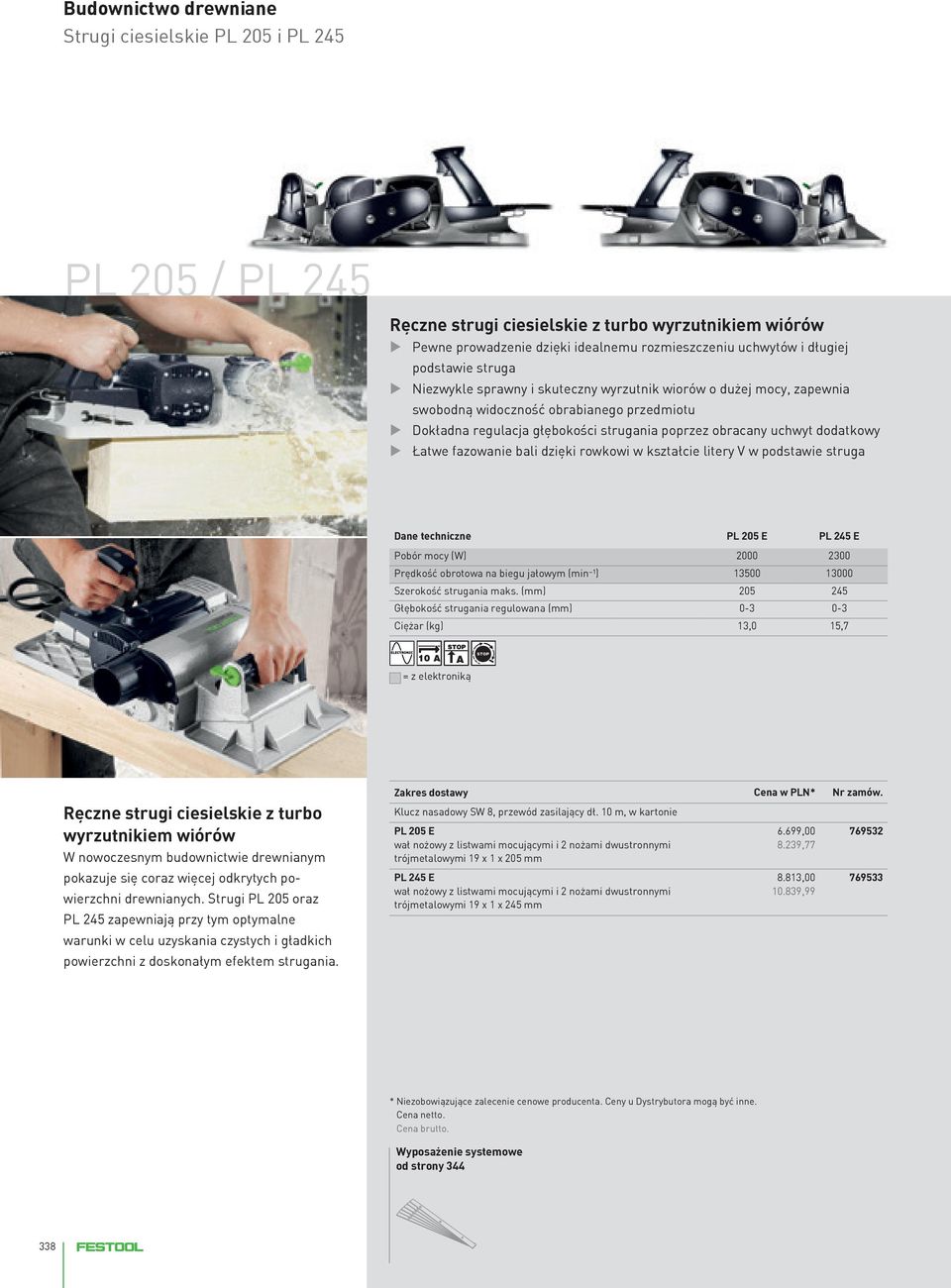

7 Strugi ciesielskie PL 205 i PL 245 PL 205 / PL 245 Ręczne strugi ciesielskie z turbo wyrzutnikiem wiórów u Pewne prowadzenie dzięki idealnemu rozmieszczeniu uchwytów i długiej podstawie struga u Niezwykle sprawny i skuteczny wyrzutnik wiorów o dużej mocy, zapewnia swobodną widoczność obrabianego przedmiotu u Dokładna regulacja głębokości strugania poprzez obracany uchwyt dodatkowy u Łatwe fazowanie bali dzięki rowkowi w kształcie litery V w podstawie struga Dane techniczne PL 205 E PL 245 E Pobór mocy (W) Prędkość obrotowa na biegu jałowym (min ¹) Szerokość strugania maks. (mm) Głębokość strugania regulowana (mm) Ciężar (kg) 13,0 15,7 = z elektroniką Ręczne strugi ciesielskie z turbo wyrzutnikiem wiórów W nowoczesnym budownictwie drewnianym pokazuje się coraz więcej odkrytych powierzchni drewnianych. Strugi PL 205 oraz PL 245 zapewniają przy tym optymalne warunki w celu uzyskania czystych i gładkich powierzchni z doskonałym efektem strugania. Zakres dostawy Cena w PLN* Nr zamów. Klucz nasadowy SW 8, przewód zasilający dł. 10 m, w kartonie PL 205 E wał nożowy z listwami mocującymi i 2 nożami dwustronnymi trójmetalowymi 19 x 1 x 205 mm PL 245 E wał nożowy z listwami mocującymi i 2 nożami dwustronnymi trójmetalowymi 19 x 1 x 245 mm 6.699, , , , Cena netto. Cena brutto. od strony

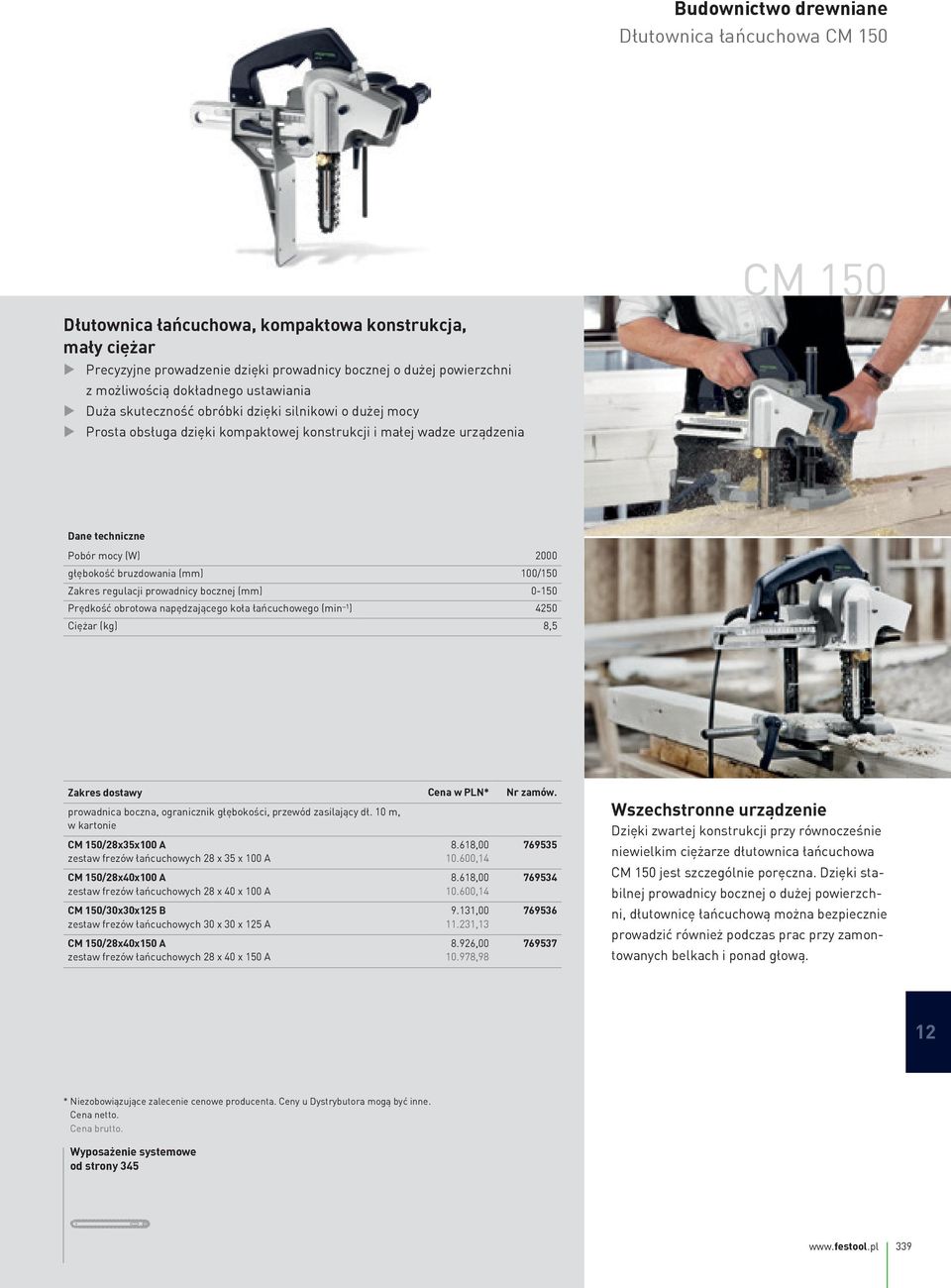

8 Dłutownica łańcuchowa CM 150 CM 150 Dłutownica łańcuchowa, kompaktowa konstrukcja, mały ciężar u Precyzyjne prowadzenie dzięki prowadnicy bocznej o dużej powierzchni z możliwością dokładnego ustawiania u Duża skuteczność obróbki dzięki silnikowi o dużej mocy u Prosta obsługa dzięki kompaktowej konstrukcji i małej wadze urządzenia Dane techniczne Pobór mocy (W) 2000 głębokość bruzdowania (mm) 100/150 Zakres regulacji prowadnicy bocznej (mm) Prędkość obrotowa napędzającego koła łańcuchowego (min ¹) 4250 Ciężar (kg) 8,5 Zakres dostawy Cena w PLN* Nr zamów. prowadnica boczna, ogranicznik głębokości, przewód zasilający dł. 10 m, w kartonie CM 150/28x35x100 A zestaw frezów łańcuchowych 28 x 35 x 100 A CM 150/28x40x100 A zestaw frezów łańcuchowych 28 x 40 x 100 A CM 150/30x30x5 B zestaw frezów łańcuchowych 30 x 30 x 5 A CM 150/28x40x150 A zestaw frezów łańcuchowych 28 x 40 x 150 A 8.618, , , , , , , , Wszechstronne urządzenie Dzięki zwartej konstrukcji przy równocześnie niewielkim ciężarze dłutownica łańcuchowa CM 150 jest szczególnie poręczna. Dzięki stabilnej prowadnicy bocznej o dużej powierzchni, dłutownicę łańcuchową można bezpiecznie prowadzić również podczas prac przy zamontowanych belkach i ponad głową. Cena netto. Cena brutto. od strony

9 340 System Festool Bo lepiej gdy wszystko do siebie pasuje: elektronarzędzia Festool do konstrukcji drewnianych dysponują dużą mocą, są trwałe i precyzyjne. Idealnie sprawdzają się podczas prac ciesielskich oraz renowacyjnych. Odpowiednie i kompleksowe wyposażenie systemowe, od głowicy do zaciosów, od ciesielskiej, ręcznej pilarki tarczowej aż po zestawy łańcuszków do frezowania, do dłutownic łańcuchowych, pomagają w efektywnym i bezpiecznym wykonywaniu pracy.

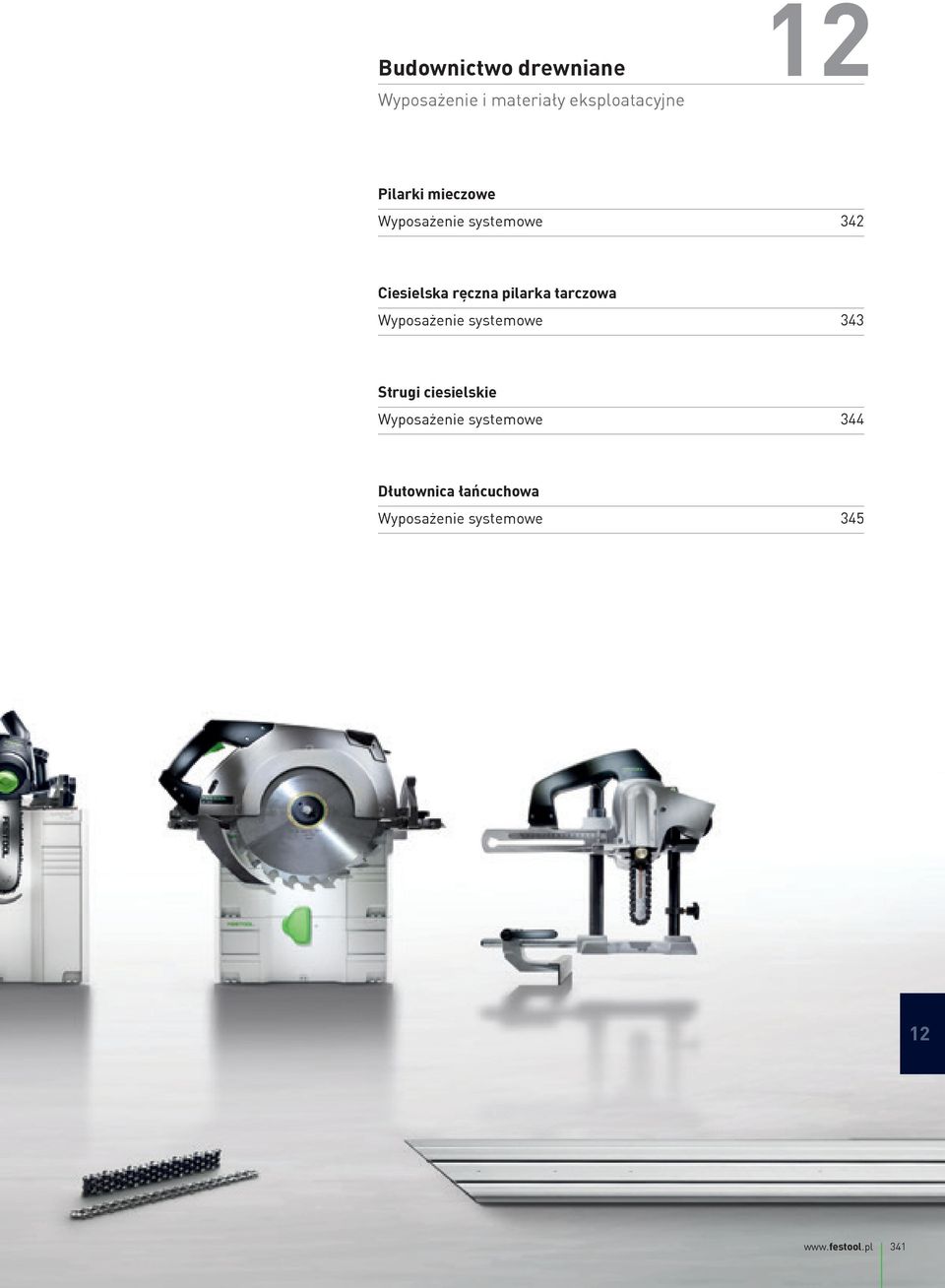

10 Wyposażenie i materiały eksploatacyjne Pilarki mieczowe 342 Ciesielska ręczna pilarka tarczowa 343 Strugi ciesielskie 344 Dłutownica łańcuchowa

11 Prowadnica równoległa Łańcuchy do pił Olej do łańcuchów Miecze Pewne prowadzenie Precyzja Wyposażenie do pilarek mieczowych SSU 200, IS 330 Nazwa Objaśnienie Cena w PLN* Nr zamów. 1 Prowadnica równoległa PA-SSU 200 do SSU 200, IS 330, SSP 200, ISP 330, obustronnie prowadzona prowadnica równoległa, w kartonie Prowadnica równoległa PA-A SSU 200 do SSU 200, IS 330, SSP 200, ISP 330, mocowana w dwóch miejscach prowadnica równoległa wygięta, w kartonie 2 Łańcuch tnący SC 3/8"-91 U-39E do SSU 200, SSP 200, łańcuch tnący uniwersalny Uni, do łańcucha 3/8, do cięcia wzdłużnego i poprzecznego, w opakowaniu SB do zawieszenia na ściance dziurkowanej Łańcuch tnący SC 3/8-91 L-39E Łańcuch tnący SC 3/8"-91 F-39E Łańcuch tnący SC 3/8"-90 I-39E Łańcuch tnący SC 3/8"-90 I-57E Łańcuch tnący SC 3/8"-91 IH-57E do SSU 200, SSP 200, łańcuch do piły do cięcia wzdłużnego, do łańcucha 3/8, do cięcia wzdłużnego, w opakowaniu SB do zawieszenia na ściance dziurkowanej do SSU 200, SSP 200, łańcuch tnący drobny fein, do łańcucha 3/8, do cięcia precyzyjnego i poprzecznego, w opakowaniu SB do zawieszenia na ściance dziurkowanej do SSU 200, SSP 200, łańcuch do piły ISO, do łańcucha 3/8, do elastycznych i twardych mat. izolacyjnych, w opakowaniu SB do zawieszenia na ściance dziurkowanej do IS 330, ISP 330, łańcuch do piły ISO, do łańcucha 3/8, do elastycznych i twardych mat. izolacyjnych, w opakowaniu SB do zawieszenia na ściance dziurkowanej do IS 330, ISP 330, łańcuch do piły ISO Hard, do łańcucha 3/8, do ekstremalnie twardych materiałów izolacyjnych, w opakowaniu SB do zawieszenia na ściance dziurkowanej 3 Olej do łańcuchów CO 1 L do SSU 200, IS 330, SSP 200, ISP 330, CCP 380, poj. 1 litr, w butelce z tworzywa sztucznego 40,10 49,32 4 Miecz GB 10"-SSU 200 do SSU 200, SSP 200, w opakowaniu SB do zawieszenia na ściance dziurkowanej 214,50 263,84 152,90 188,07 265,80 326,93 111,90 137,64 142,70 175,52 142,70 175,52 224,70 276,38 347,90 427,92 347,90 427,92 Miecz GB 13"-IS 330 do IS 330, ISP 330, w opakowaniu SB do zawieszenia na ściance dziurkowanej 317,10 390,03 5 Szyna prowadząca patrz rozdział Organizacja stanowiska pracy od strony Przykładnica kątowa patrz rozdział Organizacja stanowiska pracy od strony Cena netto. Cena brutto.

12 Prowadnica równoległa Pewne prowadzenie Przykładnica kątowa Zestaw do wręgowania Urządzenie do zaciosów Noże dwustronne, gwintowniki wstępne Tarcze pilarskie Wyposażenie do ciesielskiej, ręcznej pilarki tarczowej HK 132 Nazwa Objaśnienie Cena w PLN* Nr zamów. 1 Prowadnica równoległa PG-HK 132 do HK 132, CSP 132, do użytku HK 132 z drążkami prowadzącymi typu GC 2000/3000, w kartonie 2 Szyna prowadząca GC 2000 do HK 132, CSP 85/60, CSP 132, CSP 165, CCP 380, NRP 90, dł mm, w skrzynce drewnianej Szyna prowadząca GC 3000 do HK 132, CSP 85/60, CSP 132, CSP 165, CCP 380, NRP 90, dł mm, w skrzynce drewnianej 3 Przykładnica kątowa GC 1000-WA do HK 132, CSP 85/60, CSP 132, CSP 165, CCP 380, NRP 90, mechanizm kątowy z szyną prowadzącą o długości 1000 mm oraz znacznikiem linii cięcia, kątowy element prowadzący, bezstopniowo ustawiany w obie strony do kąta 90, Ze znacznikiem linii cięcia do ustawiania przekroju zgodnie z linią cięcia pod każdym kątem, w kartonie 4 Zestaw do wręgowania NS-HK 250x50 5 Urządzenie do zaciosów RS-HK 160x80 6 Nóż wymienny HM CT-HK HW 50xx1,5/3 Nóż wymienny HM CT-HK HW 80x13x2,2/3 do HK 132, CSP 132, nóż wymienny HM 14 x 14 x 2,0 mm, nóż wymienny HM 50 x x 1,5 mm, 1 stała osłona, 1 ruchoma osłona ze zdalnym sterowaniem, listwy mocujące, średnica głowicy nożowej Ø 250 mm, szerokość strugania 50 mm, głębokożć strugania 0-80 mm, otwór 30 mm, ciężar 6,8 kg, w kartonie do HK 132, CSP 132, głowica do zaciosów Ø 160 x 80 mm, nóż wymienny HM 80 x 13 x 2,2 mm, nóż wymienny HM 14 x 14 x 2,0 mm, 1 stała osłona, 1 ruchoma osłona ze zdalnym sterowaniem, listwy mocujące, średnica głowicy nożowej Ø 160 mm, szerokość strugania 80 mm, głębokożć strugania 0-38 mm, otwór 30 mm, ciężar 7,1 kg, w kartonie do głowicy nożowej NS-HK 250 x 50 i głowicy do wręgowania Ø 260 x 50, NS-CSP 250 x 50, HK 132, NRP 90, zawartość opakowania 3 szt., wymiary 50 x x 1,5 mm, w opakowaniu SB do zawieszenia na ściance dziurkowanej do głowicy do zaciosów RS-HK 160 x 80, RS-CSP 160 x 80, HK 132, CSP 132 E, zawartość opakowania 3 szt., wymiary 80 x 13 x 2,2 mm, w opakowaniu SB do zawieszenia na ściance dziurkowanej 7 Podcinak HM CT-HK HW 14x14x2/6 do głowic do hebl. i do zaciosów, do HK 132, CSP 132, NRP 90, zawartość opakowania 6 szt., wymiary 14 x 14 x 2 mm, w opakowaniu SB do zawieszenia na ściance dziurkowanej 8 Tarcze pilarskie od strony ,20 591,88 942, ,77 1.3, , , , , , , ,44 132,40 162,85 501,80 617,21 2,10 150, Cena netto. Cena brutto

13 Wymienne noże do struga Wyposażenie do struga PL 205, PL 245 Nazwa Objaśnienie Cena w PLN* Nr zamów. 1 Nóż wymienny HM RN-PL 19x1x205 Tri. 6x Nóż wymienny HM RN-PL 19x1x245 Tri. 6x do PL 205 E, PLP 205 E, trójmetalowy, zawartość opakowania 6 szt., wymiary 19 x 1 x205 mm 368,40 453,13 do PL 245 E, PLP 245 E, trójmetalowy, zawartość opakowania 6 szt., wymiary 19 x 1 x 245 mm 399,20 491, Cena netto. Cena brutto.

14 System prowadzący Frezy łańcuszkowe/zestawy Wyposażenie do dłutownicy łańcuchowej CM 150 Nazwa Objaśnienie Cena w PLN* Nr zamów. 1 System prowadzący GM 145 do zestawów łańcuchów o dł mm, do dłutowania, gazowy element sprężysty, ogranicznik głębokości, prowadnica boczna, głębokość bruzdowania frezem łańcuszkowym 100: 95 mm, głębokość bruzdowania frezem łańcuszkowym 5: 0 mm, głębokość bruzdowania frezem łańcuszkowym 150: 145 mm, prowadnica boczna regulowana mm, ciężar 4,8 kg, w kartonie 1.845, , Zestaw łańcuszków do frezowania MF-CM 28x35x100 A do CM 150, CMP 150, szerokość rowka względnie łańcucha 28 mm, długość szczeliny 35 mm, głębokość szczeliny 100 mm, w kartonie 2.953, , Zestaw łańcuszków do frezowania MF-CM 28x40x100 A do CM 150, CMP 150, szerokość rowka względnie łańcucha 28 mm, długość szczeliny 40 mm, głębokość szczeliny 100 mm, w kartonie 2.871, , Frez łańcuszkowy MC-CM 28x35/40x100 A do zestawu frezów łańcuchowych MF-CM 28 x 35/40 x 100 A, MF-CMP 28 x 35/40 x 100 A, pojedynczy frez łańcuszkowy do kompletu, szerokość rowka względnie łańcucha 28 mm, długość szczeliny 35/40 mm, głębokość szczeliny 100 mm, w kartonie 1.291, , Zestaw łańcuszków do frezowania MF-CM 28x40x150 A do CM 150, CMP 150, szerokość rowka względnie łańcucha 28 mm, długość szczeliny 40 mm, głębokość szczeliny 150 mm, w kartonie 3.179, , Frez łańcuszkowy MC-CM 28x40x150 A do zestawu frezów łańcuchowych MF-CM 28 x 40 x 150 A, MF-CMP 28 x 40 x 150 A, pojedynczy frez łańcuszkowy do kompletu, szerokość rowka względnie łańcucha 28 mm, długość szczeliny 40 mm, głębokość szczeliny 150 mm, w kartonie 1.394, , Zestaw łańcuszków do frezowania MF-CM 30x30x5 B do CM 150, CMP 150, szerokość rowka względnie łańcucha 30 mm, długość szczeliny 30 mm, głębokość szczeliny 5 mm, w kartonie 3.282, , Frez łańcuszkowy MC-CM 30x30x5 B do zestawu frezów łańcuchowych MF-CM 30 x 30 x 5 B, MF-CMP 30 x 30 x 5 B, pojedynczy frez łańcuszkowy do kompletu, szerokość rowka względnie łańcucha 30 mm, długość szczeliny 30 mm, głębokość szczeliny 5 mm, w kartonie 1.743, , Cena netto. Cena brutto
