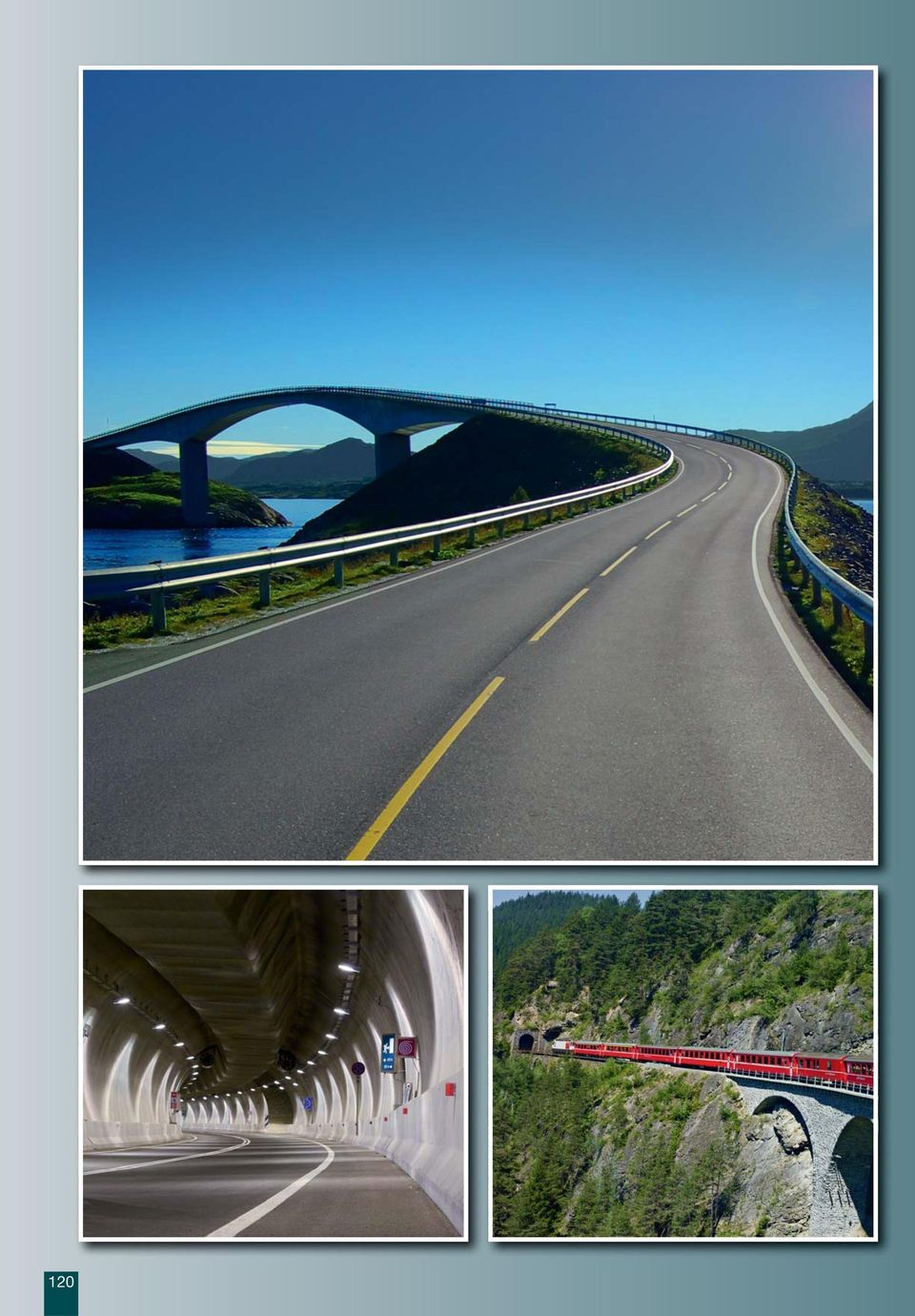

1 120

2 Naprawa i wznoszenie obiektów inżynieryjnych Mieszanki torkretowe do natrysku metodą suchą 122 System napraw konstrukcji betonowych i żelbetowych 124 Zaprawy zalewowe i kotwiące; 125 Budownictwo podziemne i hydrotechniczne 126 Systemy nawierzchni drogowych Tubag Trass

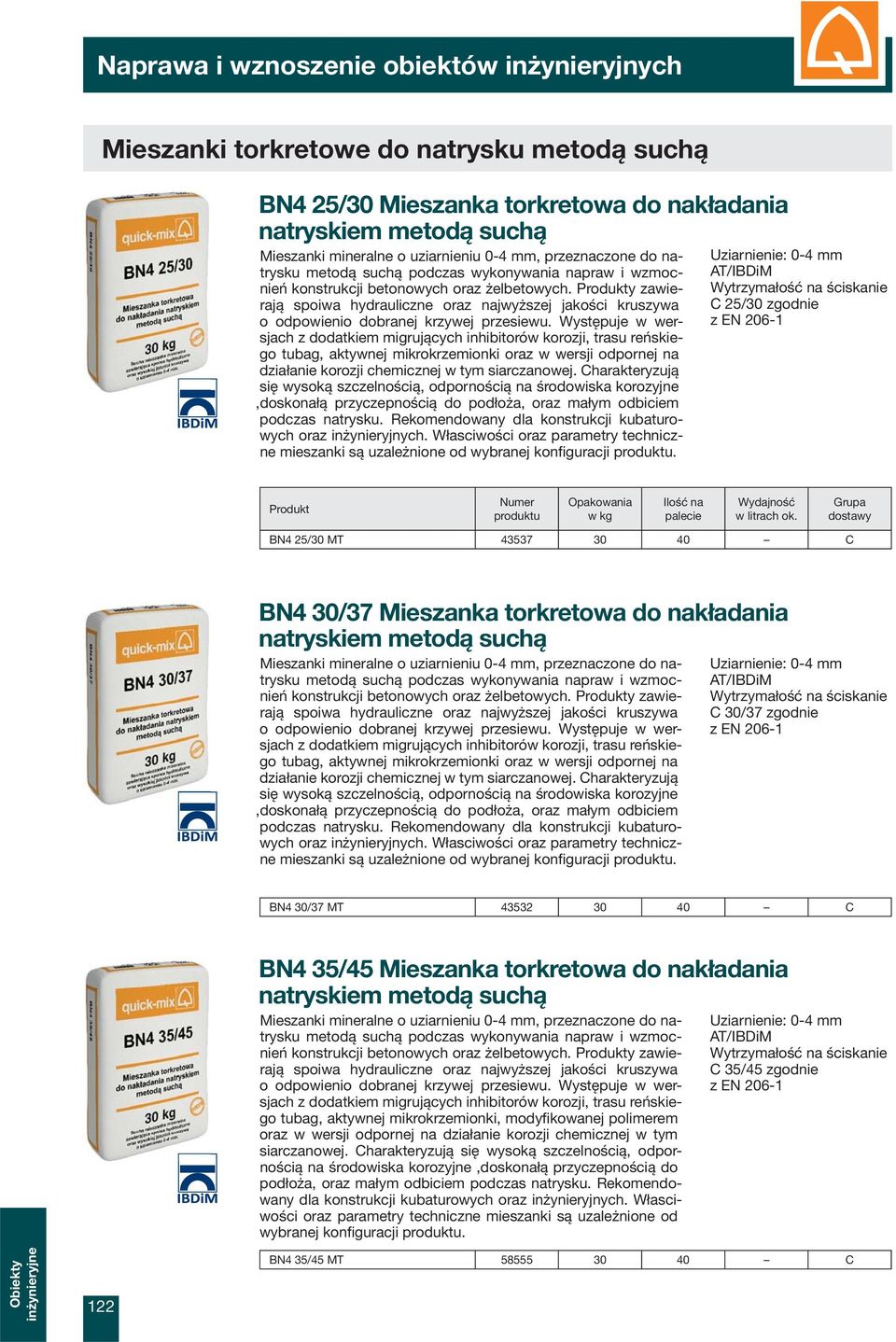

3 Mieszanki torkretowe do natrysku metodą suchą BN4 25/30 Mieszanka torkretowa do nakładania natryskiem metodą suchą Mieszanki mineralne o uziarnieniu 0-4 mm, przeznaczone do natrysku metodą suchą podczas wykonywania napraw i wzmocnień konstrukcji betonowych oraz żelbetowych. y zawierają spoiwa hydrauliczne oraz najwyższej jakości kruszywa o odpowienio dobranej krzywej przesiewu. Występuje w wersjach z dodatkiem migrujących inhibitorów korozji, trasu reńskiego tubag, aktywnej mikrokrzemionki oraz w wersji odpornej na działanie korozji chemicznej w tym siarczanowej. Charakteryzują się wysoką szczelnością, odpornością na środowiska korozyjne,doskonałą przyczepnością do podłoża, oraz małym odbiciem podczas natrysku. Rekomendowany dla konstrukcji kubaturowych oraz inżynieryjnych. Własciwości oraz parametry techniczne mieszanki są uzależnione od wybranej konfiguracji. Uziarnienie: 0-4 mm AT/IBDiM C 25/30 zgodnie BN4 25/30 MT C BN4 30/37 Mieszanka torkretowa do nakładania natryskiem metodą suchą Mieszanki mineralne o uziarnieniu 0-4 mm, przeznaczone do natrysku metodą suchą podczas wykonywania napraw i wzmocnień konstrukcji betonowych oraz żelbetowych. y zawierają spoiwa hydrauliczne oraz najwyższej jakości kruszywa o odpowienio dobranej krzywej przesiewu. Występuje w wersjach z dodatkiem migrujących inhibitorów korozji, trasu reńskiego tubag, aktywnej mikrokrzemionki oraz w wersji odpornej na działanie korozji chemicznej w tym siarczanowej. Charakteryzują się wysoką szczelnością, odpornością na środowiska korozyjne,doskonałą przyczepnością do podłoża, oraz małym odbiciem podczas natrysku. Rekomendowany dla konstrukcji kubaturowych oraz inżynieryjnych. Własciwości oraz parametry techniczne mieszanki są uzależnione od wybranej konfiguracji. Uziarnienie: 0-4 mm AT/IBDiM C 30/37 zgodnie BN4 30/37 MT C BN4 35/45 Mieszanka torkretowa do nakładania natryskiem metodą suchą Mieszanki mineralne o uziarnieniu 0-4 mm, przeznaczone do natrysku metodą suchą podczas wykonywania napraw i wzmocnień konstrukcji betonowych oraz żelbetowych. y zawierają spoiwa hydrauliczne oraz najwyższej jakości kruszywa o odpowienio dobranej krzywej przesiewu. Występuje w wersjach z dodatkiem migrujących inhibitorów korozji, trasu reńskiego tubag, aktywnej mikrokrzemionki, modyfikowanej polimerem oraz w wersji odpornej na działanie korozji chemicznej w tym siarczanowej. Charakteryzują się wysoką szczelnością, odpornością na środowiska korozyjne,doskonałą przyczepnością do podłoża, oraz małym odbiciem podczas natrysku. Rekomendowany dla konstrukcji kubaturowych oraz inżynieryjnych. Własciwości oraz parametry techniczne mieszanki są uzależnione od wybranej konfiguracji. Uziarnienie: 0-4 mm AT/IBDiM C 35/45 zgodnie 122 BN4 35/45 MT C

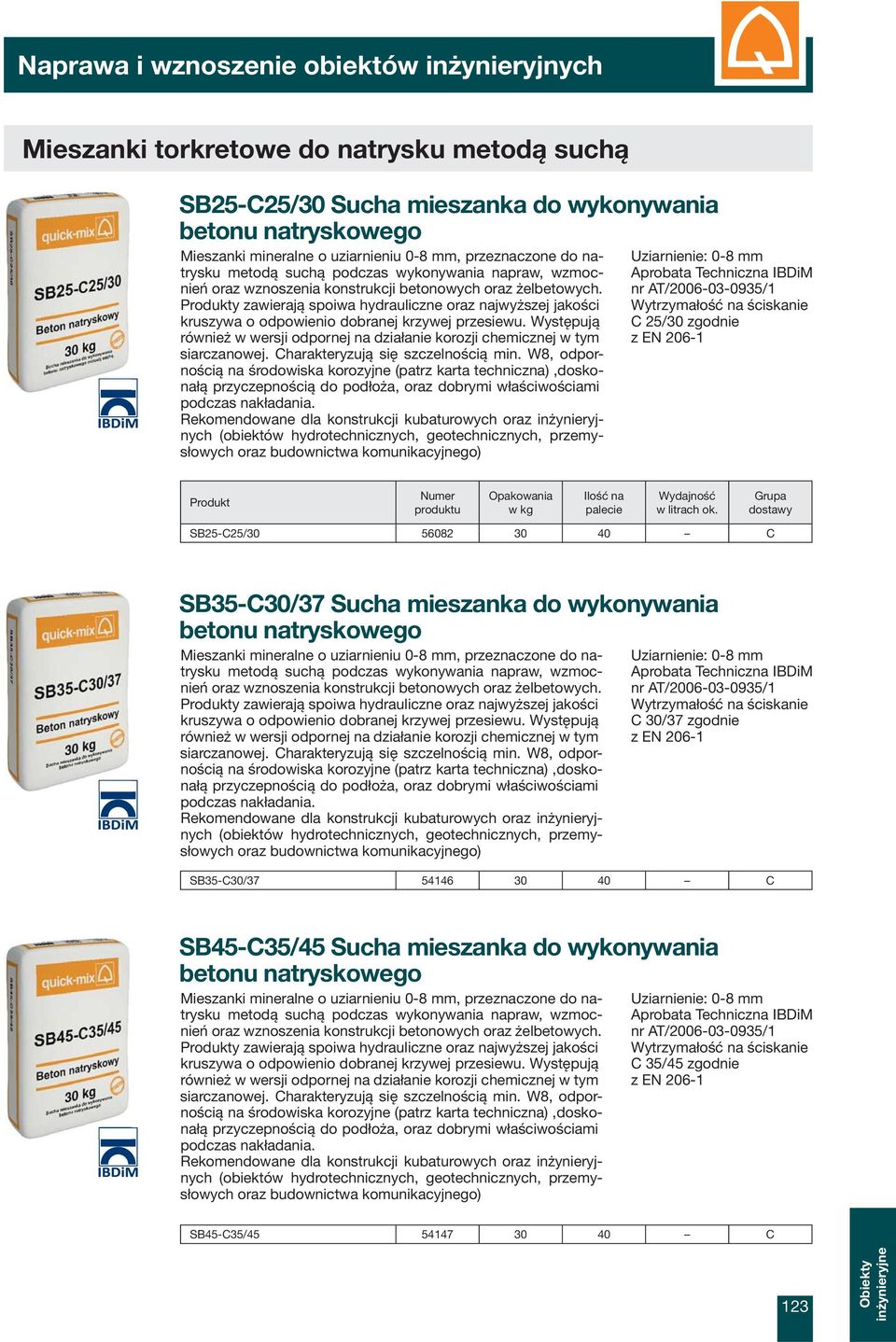

4 Mieszanki torkretowe do natrysku metodą suchą SB25-C25/30 Sucha mieszanka do wykonywania betonu natryskowego Mieszanki mineralne o uziarnieniu 0-8 mm, przeznaczone do natrysku metodą suchą podczas wykonywania napraw, wzmocnień oraz wznoszenia konstrukcji betonowych oraz żelbetowych. y zawierają spoiwa hydrauliczne oraz najwyższej jakości kruszywa o odpowienio dobranej krzywej przesiewu. Występują również w wersji odpornej na działanie korozji chemicznej w tym siarczanowej. Charakteryzują się szczelnością min. W8, odpornością na środowiska korozyjne (patrz karta techniczna),doskonałą przyczepnością do podłoża, oraz dobrymi właściwościami podczas nakładania. Rekomendowane dla konstrukcji kubaturowych oraz inżynieryjnych (obiektów hydrotechnicznych, geotechnicznych, przemysłowych oraz budownictwa komunikacyjnego) Uziarnienie: 0-8 mm Aprobata Techniczna IBDiM nr AT/ /1 C 25/30 zgodnie SB25-C25/ C SB35-C30/37 Sucha mieszanka do wykonywania betonu natryskowego Mieszanki mineralne o uziarnieniu 0-8 mm, przeznaczone do natrysku metodą suchą podczas wykonywania napraw, wzmocnień oraz wznoszenia konstrukcji betonowych oraz żelbetowych. y zawierają spoiwa hydrauliczne oraz najwyższej jakości kruszywa o odpowienio dobranej krzywej przesiewu. Występują również w wersji odpornej na działanie korozji chemicznej w tym siarczanowej. Charakteryzują się szczelnością min. W8, odpornością na środowiska korozyjne (patrz karta techniczna),doskonałą przyczepnością do podłoża, oraz dobrymi właściwościami podczas nakładania. Rekomendowane dla konstrukcji kubaturowych oraz inżynieryjnych (obiektów hydrotechnicznych, geotechnicznych, przemysłowych oraz budownictwa komunikacyjnego) Uziarnienie: 0-8 mm Aprobata Techniczna IBDiM nr AT/ /1 C 30/37 zgodnie SB35-C30/ C SB45-C35/45 Sucha mieszanka do wykonywania betonu natryskowego Mieszanki mineralne o uziarnieniu 0-8 mm, przeznaczone do natrysku metodą suchą podczas wykonywania napraw, wzmocnień oraz wznoszenia konstrukcji betonowych oraz żelbetowych. y zawierają spoiwa hydrauliczne oraz najwyższej jakości kruszywa o odpowienio dobranej krzywej przesiewu. Występują również w wersji odpornej na działanie korozji chemicznej w tym siarczanowej. Charakteryzują się szczelnością min. W8, odpornością na środowiska korozyjne (patrz karta techniczna),doskonałą przyczepnością do podłoża, oraz dobrymi właściwościami podczas nakładania. Rekomendowane dla konstrukcji kubaturowych oraz inżynieryjnych (obiektów hydrotechnicznych, geotechnicznych, przemysłowych oraz budownictwa komunikacyjnego) Uziarnienie: 0-8 mm Aprobata Techniczna IBDiM nr AT/ /1 C 35/45 zgodnie SB45-C35/ C 123

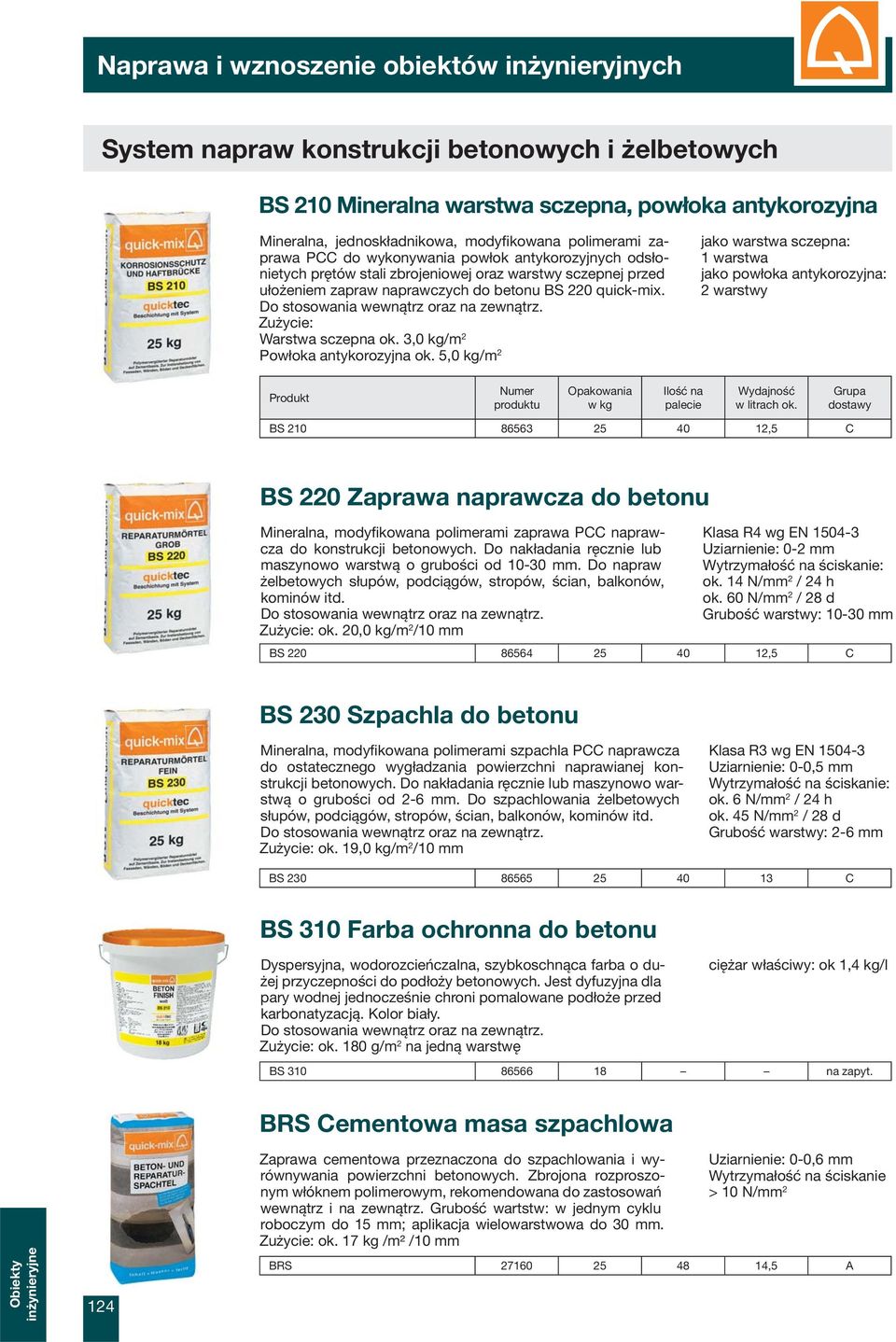

5 System napraw konstrukcji betonowych i żelbetowych BS 210 Mineralna warstwa sczepna, powłoka antykorozyjna Mineralna, jednoskładnikowa, modyfikowana polimerami zaprawa PCC do wykonywania powłok antykorozyjnych odsłonietych prętów stali zbrojeniowej oraz warstwy sczepnej przed ułożeniem zapraw naprawczych do betonu BS 220 quick-mix. Do stosowania wewnątrz oraz na zewnątrz. Zużycie: Warstwa sczepna ok. 3,0 kg/m 2 Powłoka antykorozyjna ok. 5,0 kg/m 2 jako warstwa sczepna: 1 warstwa jako powłoka antykorozyjna: 2 warstwy BS ,5 C BS 220 Zaprawa naprawcza do betonu Mineralna, modyfikowana polimerami zaprawa PCC naprawcza do konstrukcji betonowych. Do nakładania ręcznie lub maszynowo warstwą o grubości od mm. Do napraw żelbetowych słupów, podciągów, stropów, ścian, balkonów, kominów itd. Do stosowania wewnątrz oraz na zewnątrz. Zużycie: ok. 20,0 kg/m 2 /10 mm Klasa R4 wg EN Uziarnienie: 0-2 mm : ok. 14 N/mm 2 / 24 h ok. 60 N/mm 2 / 28 d Grubość warstwy: mm BS ,5 C BS 230 Szpachla do betonu Mineralna, modyfikowana polimerami szpachla PCC naprawcza do ostatecznego wygładzania powierzchni naprawianej konstrukcji betonowych. Do nakładania ręcznie lub maszynowo warstwą o grubości od 2-6 mm. Do szpachlowania żelbetowych słupów, podciągów, stropów, ścian, balkonów, kominów itd. Do stosowania wewnątrz oraz na zewnątrz. Zużycie: ok. 19,0 kg/m 2 /10 mm Klasa R3 wg EN Uziarnienie: 0-0,5 mm : ok. 6 N/mm 2 / 24 h ok. 45 N/mm 2 / 28 d Grubość warstwy: 2-6 mm BS C BS 310 Farba ochronna do betonu Dyspersyjna, wodorozcieńczalna, szybkoschnąca farba o dużej przyczepności do podłoży betonowych. Jest dyfuzyjna dla pary wodnej jednocześnie chroni pomalowane podłoże przed karbonatyzacją. Kolor biały. Do stosowania wewnątrz oraz na zewnątrz. Zużycie: ok. 180 g/m 2 na jedną warstwę ciężar właściwy: ok 1,4 kg/l BS na zapyt. BRS Cementowa masa szpachlowa 124 Zaprawa cementowa przeznaczona do szpachlowania i wyrównywania powierzchni betonowych. Zbrojona rozproszonym włóknem polimerowym, rekomendowana do zastosowań wewnątrz i na zewnątrz. Grubość wartstw: w jednym cyklu roboczym do 15 mm; aplikacja wielowarstwowa do 30 mm. Zużycie: ok. 17 kg /m² /10 mm Uziarnienie: 0-0,6 mm > 10 N/mm 2 BRS ,5 A

6 Zaprawy zalewowe i kotwiące BZ Cement szybkowiążący Błyskawiczna zaprawa na bazie szybkich spoiw hydraulicznych, przeznaczona do montażu i zakotwień elementów stalowych w posadzce, ścianie i w stropie oraz wykonywania wypełnień miejscowych ubytków i pęknięć powierzchni betonu. posiada szybki przyrost wytrzymałości w pierwszej fazie twardnienia oraz jest mrozoodporny. Czas obróbki: ok. 2 min. Wytrzymałość na ściskanie: 20 N/mm 2 BZ (52x4) A (48x2) A QV 1000 Szybkowiążąca zaprawa zalewowa Szybkowiążąca, bezskurczowa zaprawa montażowa do wykonywania tzw. podlewek pod konstrukcjami stalowymi oraz betonowymi. Do wypełniania przestrzeni pomiędzy stalowymi głowicami słupów, urządzeniami i maszynami (generatory, kompresory, silniki, obrabiarki), prefabrykatami betonowymi a betonowymi fundamentami. Zaprawa charakteryzuje się kontrolowanym pęcznieniem, jest mrozoodporna, odporna na obciążenia dynamiczne oraz działanie soli. Uziarnienie / grubość warstwy 0-1 mm / 25 mm 0-4 mm / mm 0-8 mm / 30 mm C 50/60 wg EN 206 : 40 N/mm 2 po 24 h (klasa A) 60 N/mm 2 po 28 d Pęcznienie: 0,1 % QV mm C QV mm C QV mm C S-Fix Zaprawa zalewowa Szybkowiążąca, płynna, bezskurczowa zaprawa zalewowowa. Przeznaczona do zalewania gniazd śrub kotwiących oraz do punktowych napraw i uzupełnień w posadzkach betonowych. Wszędzie tam gdzie wymagane jest uzyskanie wysokiej wytrzymałości w krótkmi, czasie. Idealnie nadaje się do odlewania detali architektonicznych w formach z silikonu. Odporna na działanie warunków atmosferycznych oraz na działanie soli. Uziarnienie: 0-1 mm : 8 N/mm 2 / 1 h 40 N/mm 2 / 24 h 55 N/mm 2 / 28 d Pęcznienie: 0,1 % S-Fix C US 600 Szybkotwardniejąca zaprawa do podbijania Szybkowiążąca, bezskurczowa zaprawa montażowa do tzw. podbijania konstrukcji stalowych oraz betonowych. Do wypełniania przestrzeni pomiędzy stalowymi głowicami słupów, urządzeniami i maszynami (generatory, kompresory, silniki, obrabiarki), prefabrykatami betonowymi a betonowymi fundamentami. Zaprawa charakteryzuje się kontrolowanym pęcznieniem, jest mrozoodporna, odporna na obciążenia dynamiczne oraz działanie soli. Przeznaczona do stosowania o konsystencji mokrej ziemi. Może być używana do punktowych napraw i uzupełnień w przemysłowych posadzkach betonowych. Uziarnienie / grubość warstwy 0-1 mm / 20 mm 0-4 mm / mm 0-8 mm / 30 mm : ok. 20 N/mm 2 / 24 h ok. 55 N/mm 2 / 28 d Pęcznienie: 0,1 % US mm C US mm C US mm C 125

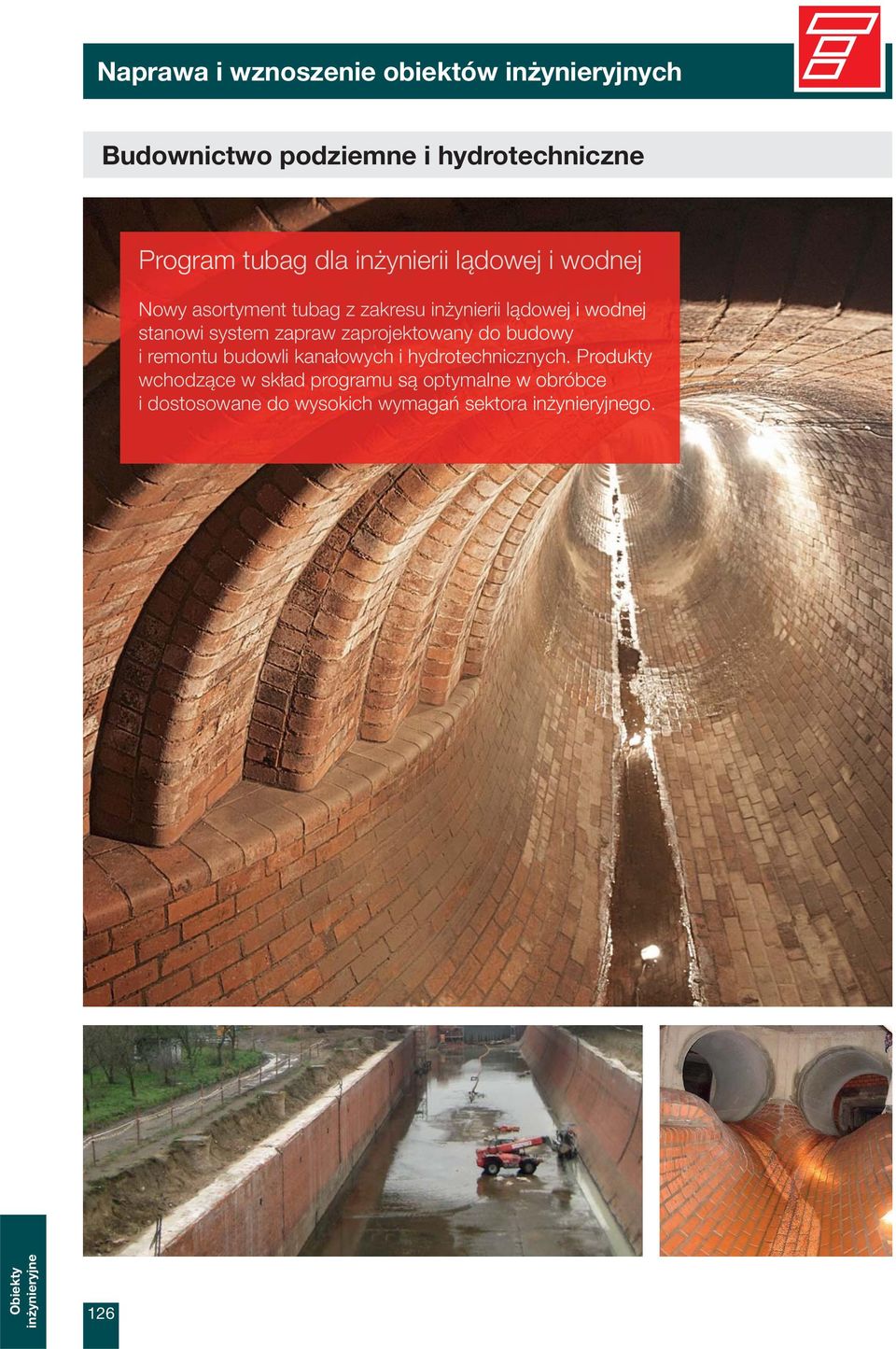

7 Budownictwo podziemne i hydrotechniczne Program tubag dla inżynierii lądowej i wodnej Nowy aso rtyment tubag z za kresu inżynierii ląd owej i wod odne nej stanowi system zapraw zaprojekto towa wany do budo wy i remontu budowli kanało łowy wych i hyd rote tech chni nicz czny nych ch. Prod oduk ukty wchodzące w skła ład pr ogra ramu są opty tyma lne w obró róbc bce i dostosowane do wys ysok okic ich wyma gań sekt ktor a inży żyni nier eryj ne go. 126

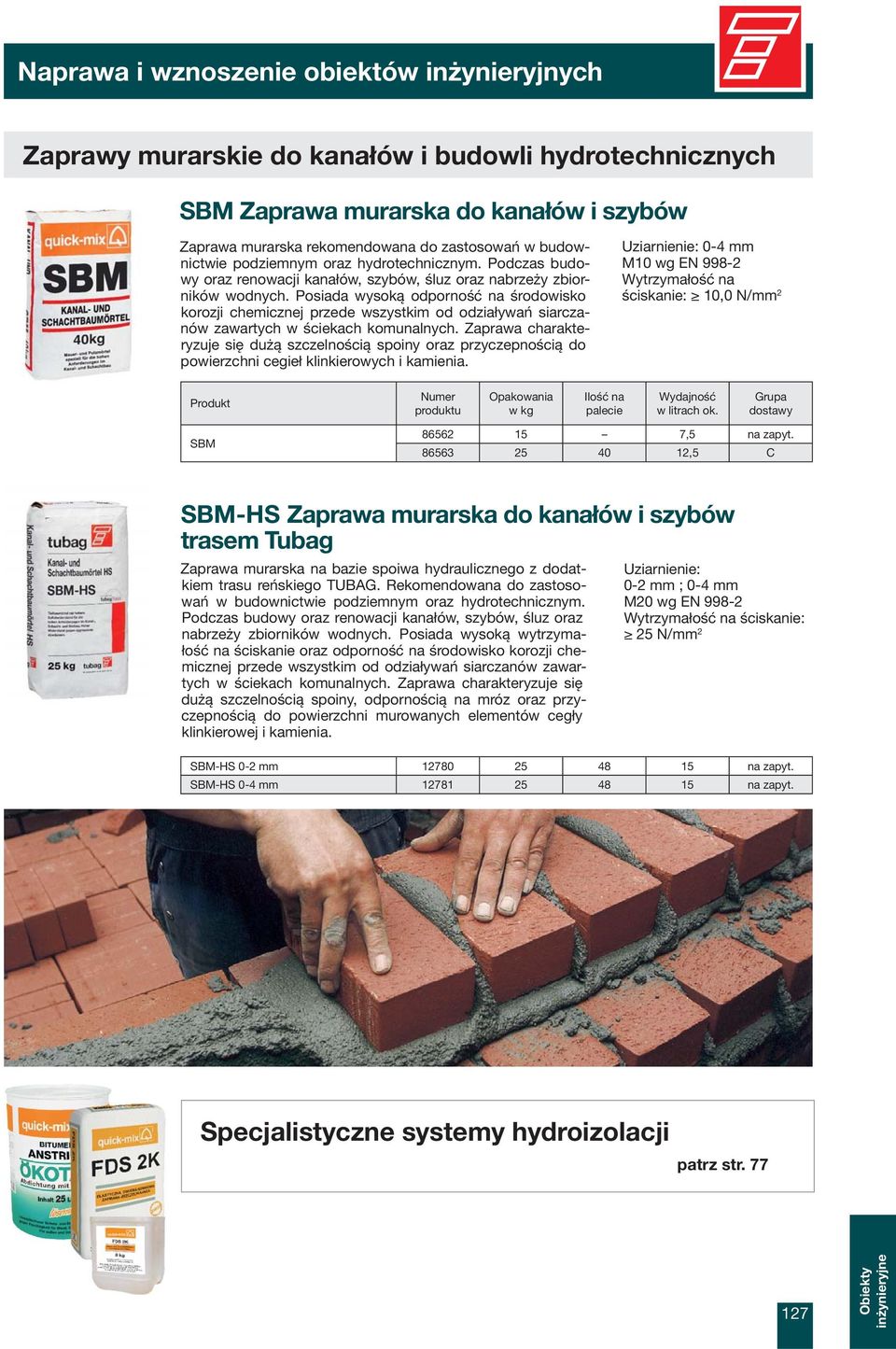

8 Zaprawy murarskie do kanałów i budowli hydrotechnicznych SBM Zaprawa murarska do kanałów i szybów Zaprawa murarska rekomendowana do zastosowań w budownictwie podziemnym oraz hydrotechnicznym. Podczas budowy oraz renowacji kanałów, szybów, śluz oraz nabrzeży zbiorników wodnych. Posiada wysoką odporność na środowisko korozji chemicznej przede wszystkim od odziaływań siarczanów zawartych w ściekach komunalnych. Zaprawa charakteryzuje się dużą szczelnością spoiny oraz przyczepnością do powierzchni cegieł klinkierowych i kamienia. Uziarnienie: 0-4 mm M10 wg EN Wytrzymałość na ściskanie: 10,0 N/mm 2 SBM ,5 na zapyt ,5 C SBM-HS Zaprawa murarska do kanałów i szybów trasem Tubag Zaprawa murarska na bazie spoiwa hydraulicznego z dodatkiem trasu reńskiego TUBAG. Rekomendowana do zastosowań w budownictwie podziemnym oraz hydrotechnicznym. Podczas budowy oraz renowacji kanałów, szybów, śluz oraz nabrzeży zbiorników wodnych. Posiada wysoką wytrzymałość na ściskanie oraz odporność na środowisko korozji chemicznej przede wszystkim od odziaływań siarczanów zawartych w ściekach komunalnych. Zaprawa charakteryzuje się dużą szczelnością spoiny, odpornością na mróz oraz przyczepnością do powierzchni murowanych elementów cegły klinkierowej i kamienia. Uziarnienie: 0-2 mm ; 0-4 mm M20 wg EN : 25 N/mm 2 SBM-HS 0-2 mm na zapyt. SBM-HS 0-4 mm na zapyt. Specjalistyczne systemy hydroizolacji patrz str

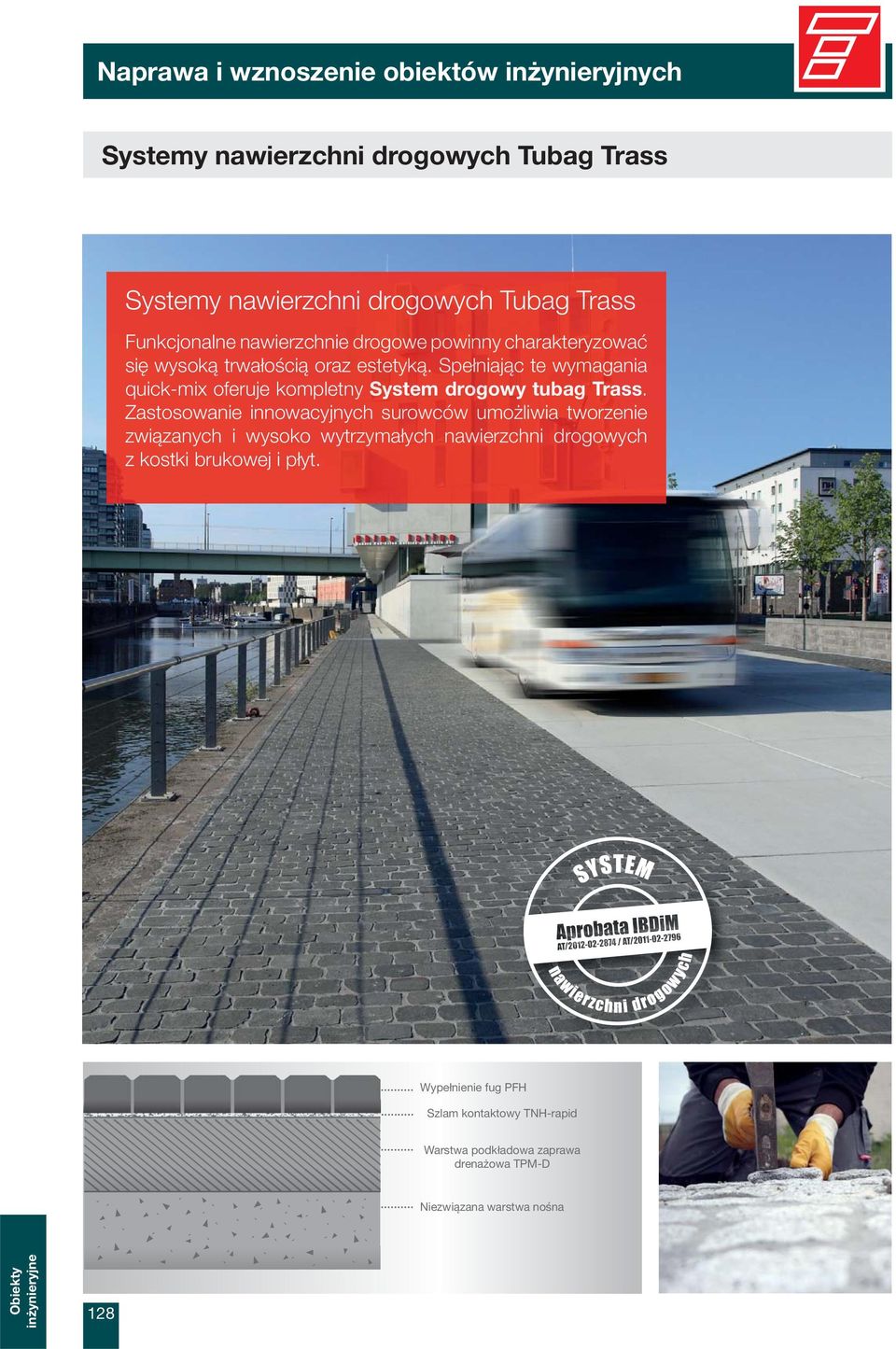

9 Systemy nawierzchni drogowych Tubag Trass Systemy nawierzchni drogowych Tubag Trass Funkcjonalne nawierzchnie drogow ow e powinn y charak aktery ryzować się wysoką trwałością oraz est stet yką. Spełn iając te wym ymagania quick-mix oferuje kompletny Sy stem drogo wy tubag Tra ss. Zastosowanie innowacyjnych sur ow ców um ożliwi wia tworze nie związanych i wysoko wytrzymały łych nawierzch ni dro rogo gowy ch z kostki brukowej i płyt. Wypełnienie fug PFH Szlam kontaktowy TNH-rapid Warstwa podkładowa zaprawa drenażowa TPM-D Niezwiązana warstwa nośna 128

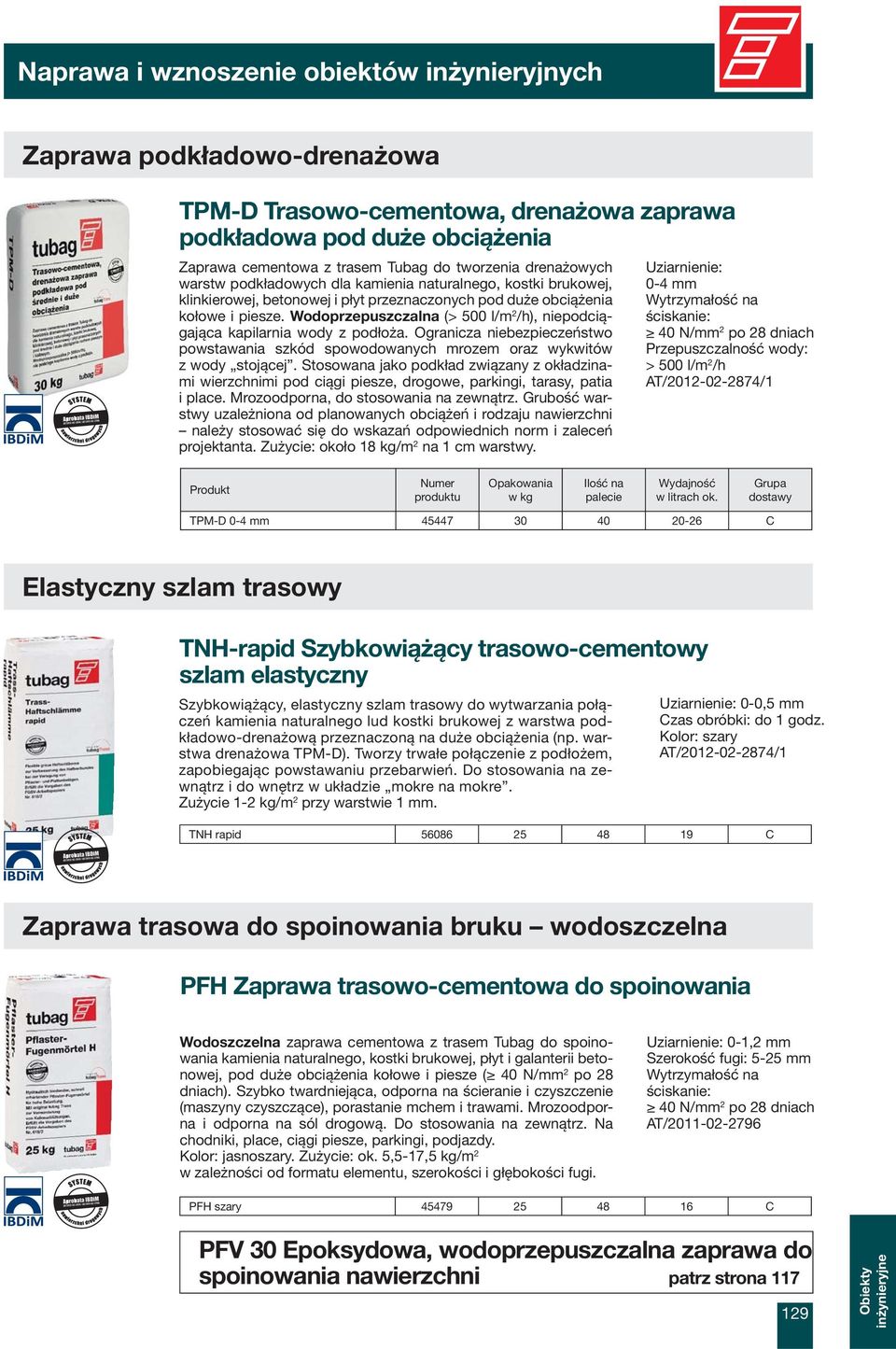

10 Zaprawa podkładowo-drenażowa TPM-D Trasowo-cementowa, drenażowa zaprawa podkładowa pod duże obciążenia Zaprawa cementowa z trasem Tubag do tworzenia drenażowych warstw podkładowych dla kamienia naturalnego, kostki brukowej, klinkierowej, betonowej i płyt przeznaczonych pod duże obciążenia kołowe i piesze. Wodoprzepuszczalna (> 500 l/m 2 /h), niepodciągająca kapilarnia wody z podłoża. Ogranicza niebezpieczeństwo powstawania szkód spowodowanych mrozem oraz wykwitów z wody stojącej. Stosowana jako podkład związany z okładzinami wierzchnimi pod ciągi piesze, drogowe, parkingi, tarasy, patia i place. Mrozoodporna, do stosowania na zewnątrz. Grubość warstwy uzależniona od planowanych obciążeń i rodzaju nawierzchni należy stosować się do wskazań odpowiednich norm i zaleceń projektanta. Zużycie: około 18 kg/m 2 na 1 cm warstwy. Uziarnienie: 0-4 mm Wytrzymałość na ściskanie: 40 N/mm 2 po 28 dniach Przepuszczalność wody: > 500 l/m 2 /h AT/ /1 TPM-D 0-4 mm C Elastyczny szlam trasowy TNH-rapid Szybkowiążący trasowo-cementowy szlam elastyczny Szybkowiążący, elastyczny szlam trasowy do wytwarzania połączeń kamienia naturalnego lud kostki brukowej z warstwa podkładowo-drenażową przeznaczoną na duże obciążenia (np. warstwa drenażowa TPM-D). Tworzy trwałe połączenie z podłożem, zapobiegając powstawaniu przebarwień. Do stosowania na zewnątrz i do wnętrz w układzie mokre na mokre. Zużycie 1-2 kg/m 2 przy warstwie 1 mm. Uziarnienie: 0-0,5 mm Czas obróbki: do 1 godz. Kolor: szary AT/ /1 TNH rapid C Zaprawa trasowa do spoinowania bruku wodoszczelna PFH Zaprawa trasowo-cementowa do spoinowania Wodoszczelna zaprawa cementowa z trasem Tubag do spoinowania kamienia naturalnego, kostki brukowej, płyt i galanterii betonowej, pod duże obciążenia kołowe i piesze ( 40 N/mm 2 po 28 dniach). Szybko twardniejąca, odporna na ścieranie i czyszczenie (maszyny czyszczące), porastanie mchem i trawami. Mrozoodporna i odporna na sól drogową. Do stosowania na zewnątrz. Na chodniki, place, ciągi piesze, parkingi, podjazdy. Kolor: jasnoszary. Zużycie: ok. 5,5-17,5 kg/m 2 w zależności od formatu elementu, szerokości i głębokości fugi. Uziarnienie: 0-1,2 mm Szerokość fugi: 5-25 mm Wytrzymałość na ściskanie: 40 N/mm 2 po 28 dniach AT/ PFH szary C PFV 30 Epoksydowa, wodoprzepuszczalna zaprawa do spoinowania nawierzchni patrz strona
