SPECYFIKACJE TECHNICZNE WYKONANIA l OBIORU ROBÓT BUDOWLANYCH ST INSTALOWANIE BALUSTRAD ST 01.04

Transkrypt

1 ST Kod CPV INSTALOWANIE WYROBÓW METALOWYCH SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE...7 NajwaŜniejsze oznaczenia i skróty: ST - Specyfikacja Techniczna ITB - Instytut Techniki Budowlanej PZJ - Program Zabezpieczenia Jakości LIPIEC

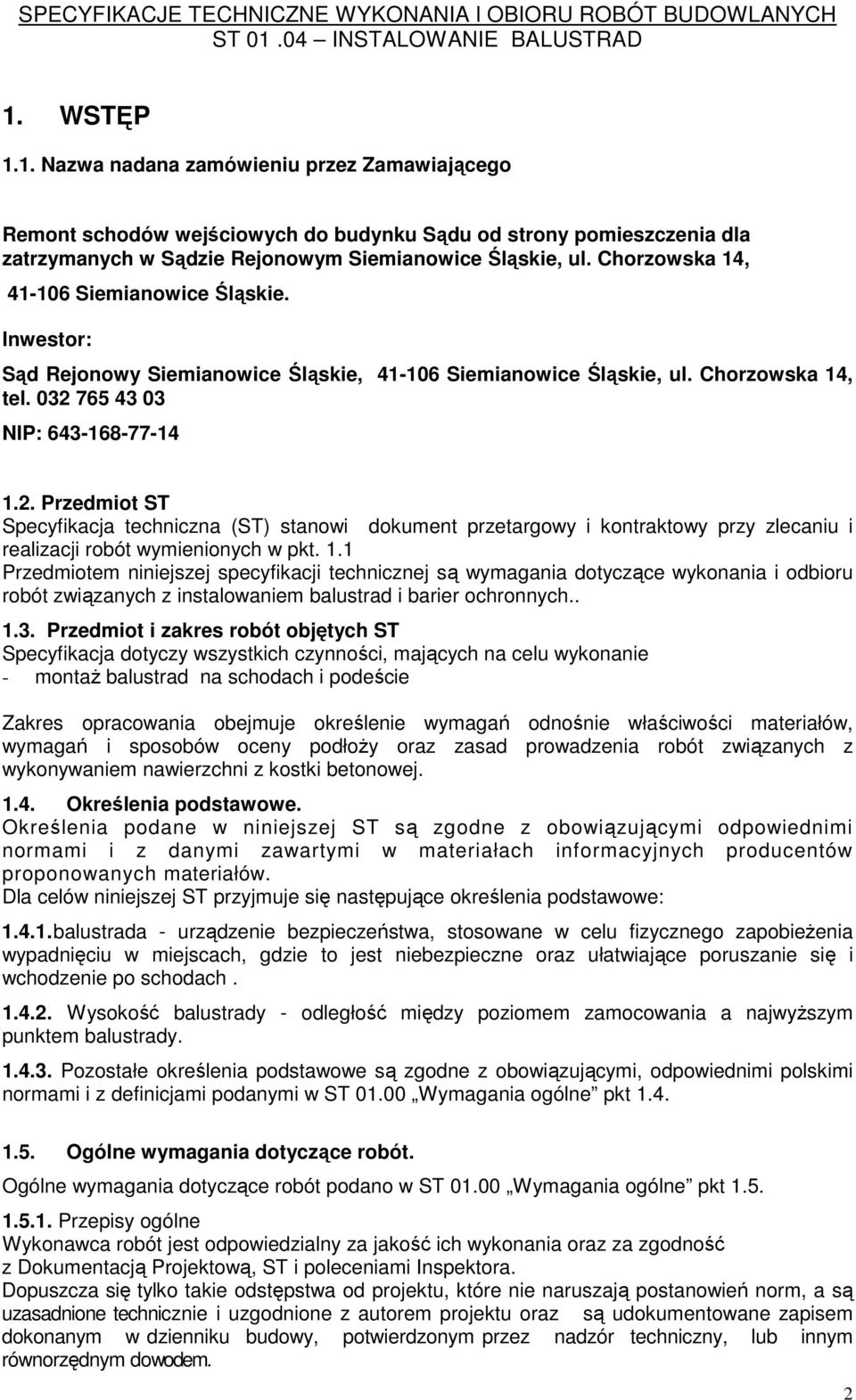

2 1. WSTĘP 1.1. Nazwa nadana zamówieniu przez Zamawiającego Remont schodów wejściowych do budynku Sądu od strony pomieszczenia dla zatrzymanych w Sądzie Rejonowym Siemianowice Śląskie, ul. Chorzowska 14, Siemianowice Śląskie. Inwestor: Sąd Rejonowy Siemianowice Śląskie, Siemianowice Śląskie, ul. Chorzowska 14, tel NIP: Przedmiot ST Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1 Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z instalowaniem balustrad i barier ochronnych Przedmiot i zakres robót objętych ST Specyfikacja dotyczy wszystkich czynności, mających na celu wykonanie - montaŝ balustrad na schodach i podeście Zakres opracowania obejmuje określenie wymagań odnośnie właściwości materiałów, wymagań i sposobów oceny podłoŝy oraz zasad prowadzenia robót związanych z wykonywaniem nawierzchni z kostki betonowej Określenia podstawowe. Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami i z danymi zawartymi w materiałach informacyjnych producentów proponowanych materiałów. Dla celów niniejszej ST przyjmuje się następujące określenia podstawowe: balustrada - urządzenie bezpieczeństwa, stosowane w celu fizycznego zapobieŝenia wypadnięciu w miejscach, gdzie to jest niebezpieczne oraz ułatwiające poruszanie się i wchodzenie po schodach Wysokość balustrady - odległość między poziomem zamocowania a najwyŝszym punktem balustrady Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST Wymagania ogólne pkt Ogólne wymagania dotyczące robót. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne pkt Przepisy ogólne Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inspektora. Dopuszcza się tylko takie odstępstwa od projektu, które nie naruszają postanowień norm, a są uzasadnione technicznie i uzgodnione z autorem projektu oraz są udokumentowane zapisem dokonanym w dzienniku budowy, potwierdzonym przez nadzór techniczny, lub innym równorzędnym dowodem. 2

3 Wykonanie montaŝu balustrad i barier ochronnych powinno być wykonane zgodnie z dokumentacją techniczną uwzględniającą wymagania norm i określającą rodzaj materiału, wymaganą jakość oraz kolorystykę Ogólne zasady wykonywania balustrad Schody zewnętrzne i wewnętrzne, słuŝące do pokonania wysokości przekraczającej 0,5 m, powinny być zaopatrzone w balustrady lub inne zabezpieczenia od strony przestrzeni otwartej. Schody zewnętrzne i wewnętrzne, w budynku uŝyteczności publicznej powinny mieć balustrady lub poręcze przyścienne, umoŝliwiające lewo- i prawostronne ich uŝytkowanie. Przy szerokości biegu schodów większej niŝ 4 m naleŝy zastosować dodatkową balustradę pośrednią. Konstrukcja schodów, pochylni, pomostów i galerii, słuŝących komunikacji ogólnej w budynku uŝyteczności publicznej, nie moŝe być podatna na wywoływane przez uŝytkowników drgania. Balustrady przy schodach, pochylniach powinny mieć konstrukcję przenosząca siły poziome, określone w Polskich Normach, oraz wysokość i wypełnienie płaszczyzn pionowych zapewniające skuteczną ochronę przed wypadnięciem osób. Wysokość i prześwity lub otwory w wypełnieniu balustrad powinny mieć wymiary określone w tabeli: Rodzaj budynków (przeznaczenie uŝytkowe) Minimalna wysokość balustrady, mierzona do wierzchu poręczy (m) Maksymalny prześwit lub wymiar otworu pomiędzy elementami wypełnienia balustrady (m) Budynki jednorodzinne i wnętrza mieszkań wielopoziomowych Budynki wielorodzinne i zamieszkania zbiorowego, oswiaty i wychowania oraz zakładów opieki zdrowotnej 0,9 nie reguluje się 1,1 0,12 Inne budynki 1,1 0,2 W budynku, w którym przewiduje się zbiorowe przebywanie dzieci bez stałego nadzoru, balustrady powinny mieć rozwiązania uniemoŝliwiajace wspinanie się na nie oraz zsuwanie się po poręczy. Przy balustradach lub ścianach przyległych do pochylni, przeznaczonych dla ruchu osób niepełnosprawnych, naleŝy zastosować obustronne poręcze, umieszczone na wysokości 0,75 i 0,9 m od płaszczyzny ruchu. Poręcze przy schodach zewnętrznych i pochylniach, przed ich początkiem i za końcem, naleŝy przedłuŝyć o 0,3 m oraz zakończyć w sposób zapewniający bezpieczne uŝytkowanie. Poręcze przy schodach i pochylniach powinny być oddalone od ścian, do których są mocowane, co najmniej 0,05 m. Balustrady oddzielajace róŝne poziomy w halach sportowych, teatrach, kinach, a takŝe w innych budynkach uŝyteczności publicznej powinny zapewniać bezpieczeństwo uŝytkowników takŝe w przypadku paniki. Dopuszcza się obniŝenie pionowej części balustrady do 0,7 m, pod 3

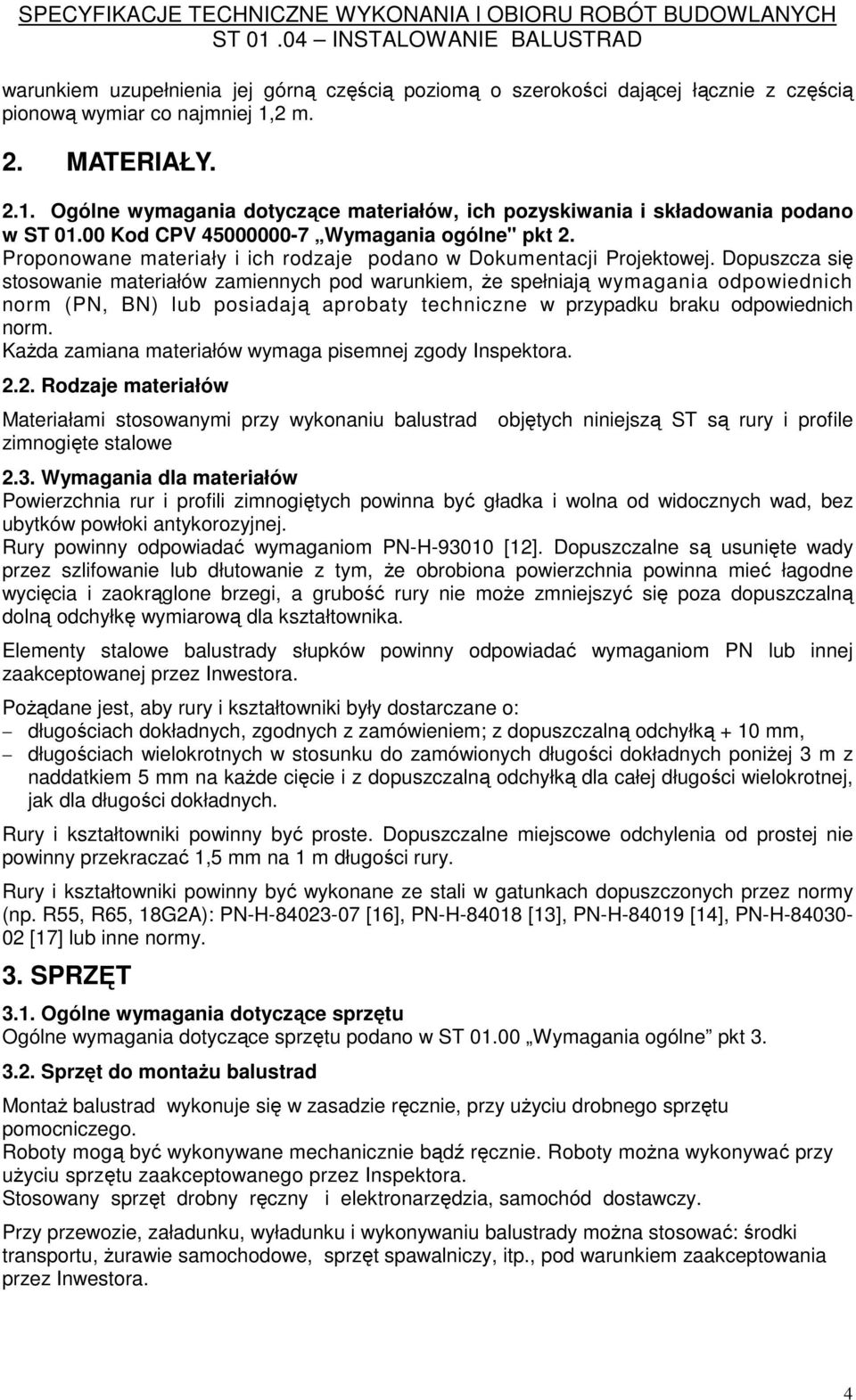

4 warunkiem uzupełnienia jej górną częścią poziomą o szerokości dającej łącznie z częścią pionową wymiar co najmniej 1,2 m. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Kod CPV Wymagania ogólne" pkt 2. Proponowane materiały i ich rodzaje podano w Dokumentacji Projektowej. Dopuszcza się stosowanie materiałów zamiennych pod warunkiem, Ŝe spełniają wymagania odpowiednich norm (PN, BN) lub posiadają aprobaty techniczne w przypadku braku odpowiednich norm. KaŜda zamiana materiałów wymaga pisemnej zgody Inspektora Rodzaje materiałów Materiałami stosowanymi przy wykonaniu balustrad zimnogięte stalowe objętych niniejszą ST są rury i profile 2.3. Wymagania dla materiałów Powierzchnia rur i profili zimnogiętych powinna być gładka i wolna od widocznych wad, bez ubytków powłoki antykorozyjnej. Rury powinny odpowiadać wymaganiom PN-H [12]. Dopuszczalne są usunięte wady przez szlifowanie lub dłutowanie z tym, Ŝe obrobiona powierzchnia powinna mieć łagodne wycięcia i zaokrąglone brzegi, a grubość rury nie moŝe zmniejszyć się poza dopuszczalną dolną odchyłkę wymiarową dla kształtownika. Elementy stalowe balustrady słupków powinny odpowiadać wymaganiom PN lub innej zaakceptowanej przez Inwestora. PoŜądane jest, aby rury i kształtowniki były dostarczane o: długościach dokładnych, zgodnych z zamówieniem; z dopuszczalną odchyłką + 10 mm, długościach wielokrotnych w stosunku do zamówionych długości dokładnych poniŝej 3 m z naddatkiem 5 mm na kaŝde cięcie i z dopuszczalną odchyłką dla całej długości wielokrotnej, jak dla długości dokładnych. Rury i kształtowniki powinny być proste. Dopuszczalne miejscowe odchylenia od prostej nie powinny przekraczać 1,5 mm na 1 m długości rury. Rury i kształtowniki powinny być wykonane ze stali w gatunkach dopuszczonych przez normy (np. R55, R65, 18G2A): PN-H [16], PN-H [13], PN-H [14], PN-H [17] lub inne normy. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne pkt Sprzęt do montaŝu balustrad MontaŜ balustrad wykonuje się w zasadzie ręcznie, przy uŝyciu drobnego sprzętu pomocniczego. Roboty mogą być wykonywane mechanicznie bądź ręcznie. Roboty moŝna wykonywać przy uŝyciu sprzętu zaakceptowanego przez Inspektora. Stosowany sprzęt drobny ręczny i elektronarzędzia, samochód dostawczy. Przy przewozie, załadunku, wyładunku i wykonywaniu balustrady moŝna stosować: środki transportu, Ŝurawie samochodowe, sprzęt spawalniczy, itp., pod warunkiem zaakceptowania przez Inwestora. 4

5 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne pkt Transport materiałów Balustrady naleŝy przewozić środkami transportu, w warunkach zabezpieczających je przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST Wymagania ogólne pkt Zasady wykonania balustrad Elementy balustrady moŝna osadzać w tych częściach budynku, które są wysuszone i zabezpieczone przed opadami atmosferycznymi. Przed przystąpieniem do prac związanych z montaŝem balustrad, naleŝy sprawdzić czy dostarczony towar jest zgodny ze specyfikacją z zamówienia. Elementy nie zamontowane są naraŝone na uszkodzenia mechaniczne, a właściwą stabilność uzyskują dopiero po prawidłowym zamontowaniu. Elementy naleŝy dodatkowo zabezpieczyć przed zabrudzeniem ich zaprawą murarską i farbą (najlepiej przy pomocy folii malarskiej), poniewaŝ usuwanie tego typu zabrudzeń naraŝa ślusarkę na uszkodzenia Zabezpieczenie elementów w trakcie prowadzenia innych robót Elementy balustrad powinny być zabezpieczone antykorozyjnie i pomalowane zgodnie z dokumentacją projektową. Przed wykonaniem właściwego montaŝu balustrad naleŝy ustalić miejsca mocowania balustrad na podstawie dokumentacji projektowej, ST lub wskazań Inwestora Osadzanie i mocowanie elementów ślusarki budowlanej - balustrady Elementy ślusarki mogą być osadzane równocześnie, układaniem posadzek, schodów itp. bądź w terminie późniejszym w pozostawionych lub wykutych gniazdach. Mocowanie elementów ślusarki budowlanej polega na wprowadzeniu ich końców lub specjalnych kotew w uprzednio przygotowane gniazda, ustaleniu połoŝenia elementu przez odpowiednie podparcie i zaklinowanie oraz wypełnieniu gniazd zaprawą cementową marki nie niŝszej niŝ 30. Gniazda muszą być uprzednio oczyszczone z gruzu, wiórów, śniegu itp. Wypełnianie gniazd zaprawą powinno odbywać się w temperaturze nie niŝszej niŝ 5 C. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać od producentów zaświadczenie o jakości (atesty) oraz wykonać badania materiałów przeznaczonych do montaŝu. Do materiałów, których producenci są zobowiązani (przez właściwe normy PN i BN) dostarczyć zaświadczenie o jakości (atesty) naleŝą: rury i kształtowniki na balustradę, 6.3. Badania w czasie wykonywania robót Badania materiałów w czasie wykonywania robót 5

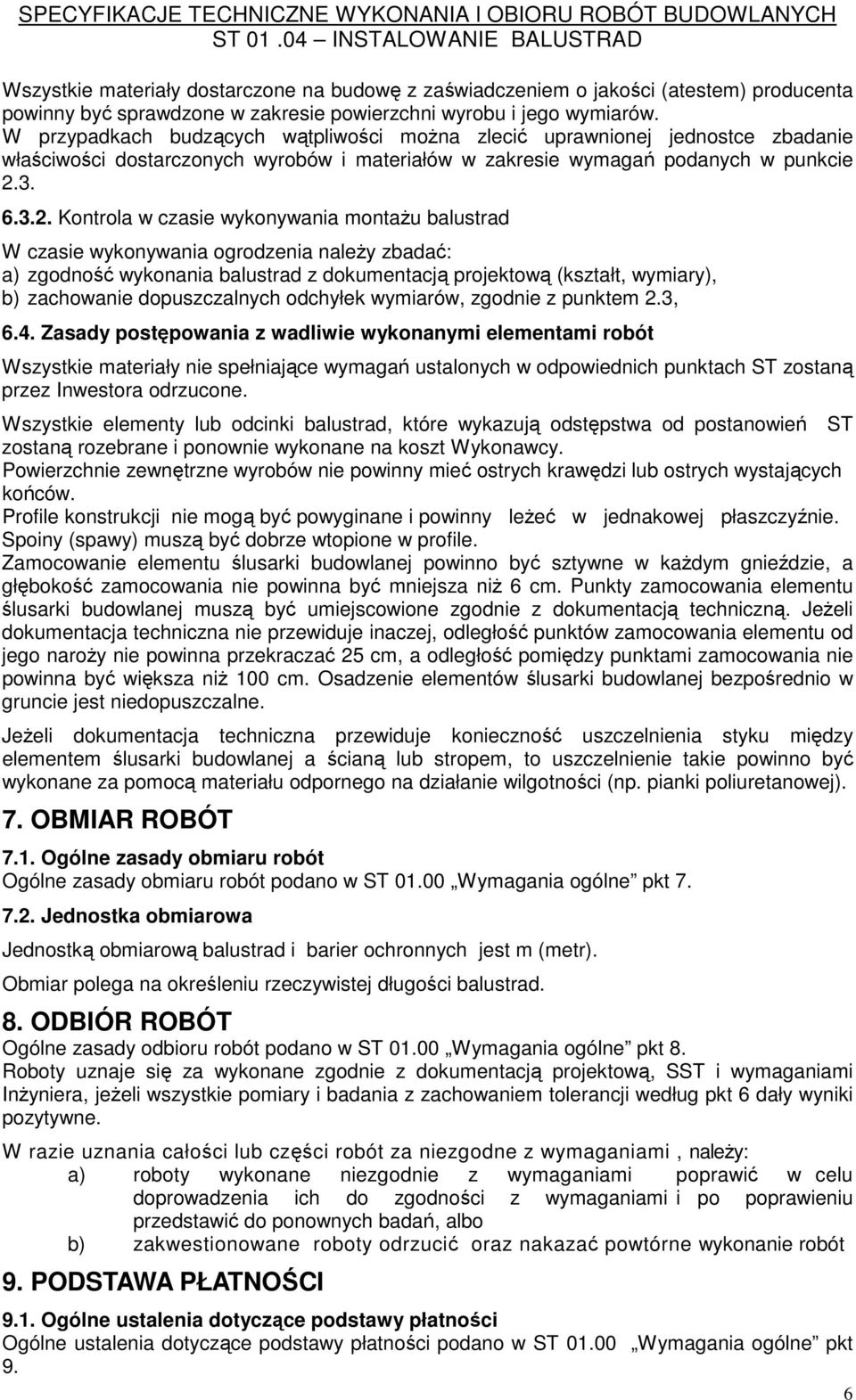

6 Wszystkie materiały dostarczone na budowę z zaświadczeniem o jakości (atestem) producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów. W przypadkach budzących wątpliwości moŝna zlecić uprawnionej jednostce zbadanie właściwości dostarczonych wyrobów i materiałów w zakresie wymagań podanych w punkcie Kontrola w czasie wykonywania montaŝu balustrad W czasie wykonywania ogrodzenia naleŝy zbadać: a) zgodność wykonania balustrad z dokumentacją projektową (kształt, wymiary), b) zachowanie dopuszczalnych odchyłek wymiarów, zgodnie z punktem 2.3, 6.4. Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach ST zostaną przez Inwestora odrzucone. Wszystkie elementy lub odcinki balustrad, które wykazują odstępstwa od postanowień ST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. Powierzchnie zewnętrzne wyrobów nie powinny mieć ostrych krawędzi lub ostrych wystających końców. Profile konstrukcji nie mogą być powyginane i powinny leŝeć w jednakowej płaszczyźnie. Spoiny (spawy) muszą być dobrze wtopione w profile. Zamocowanie elementu ślusarki budowlanej powinno być sztywne w kaŝdym gnieździe, a głębokość zamocowania nie powinna być mniejsza niŝ 6 cm. Punkty zamocowania elementu ślusarki budowlanej muszą być umiejscowione zgodnie z dokumentacją techniczną. JeŜeli dokumentacja techniczna nie przewiduje inaczej, odległość punktów zamocowania elementu od jego naroŝy nie powinna przekraczać 25 cm, a odległość pomiędzy punktami zamocowania nie powinna być większa niŝ 100 cm. Osadzenie elementów ślusarki budowlanej bezpośrednio w gruncie jest niedopuszczalne. JeŜeli dokumentacja techniczna przewiduje konieczność uszczelnienia styku między elementem ślusarki budowlanej a ścianą lub stropem, to uszczelnienie takie powinno być wykonane za pomocą materiału odpornego na działanie wilgotności (np. pianki poliuretanowej). 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową balustrad i barier ochronnych jest m (metr). Obmiar polega na określeniu rzeczywistej długości balustrad. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji według pkt 6 dały wyniki pozytywne. W razie uznania całości lub części robót za niezgodne z wymaganiami, naleŝy: a) roboty wykonane niezgodnie z wymaganiami poprawić w celu doprowadzenia ich do zgodności z wymaganiami i po poprawieniu przedstawić do ponownych badań, albo b) zakwestionowane roboty odrzucić oraz nakazać powtórne wykonanie robót 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST Wymagania ogólne pkt 9. 6

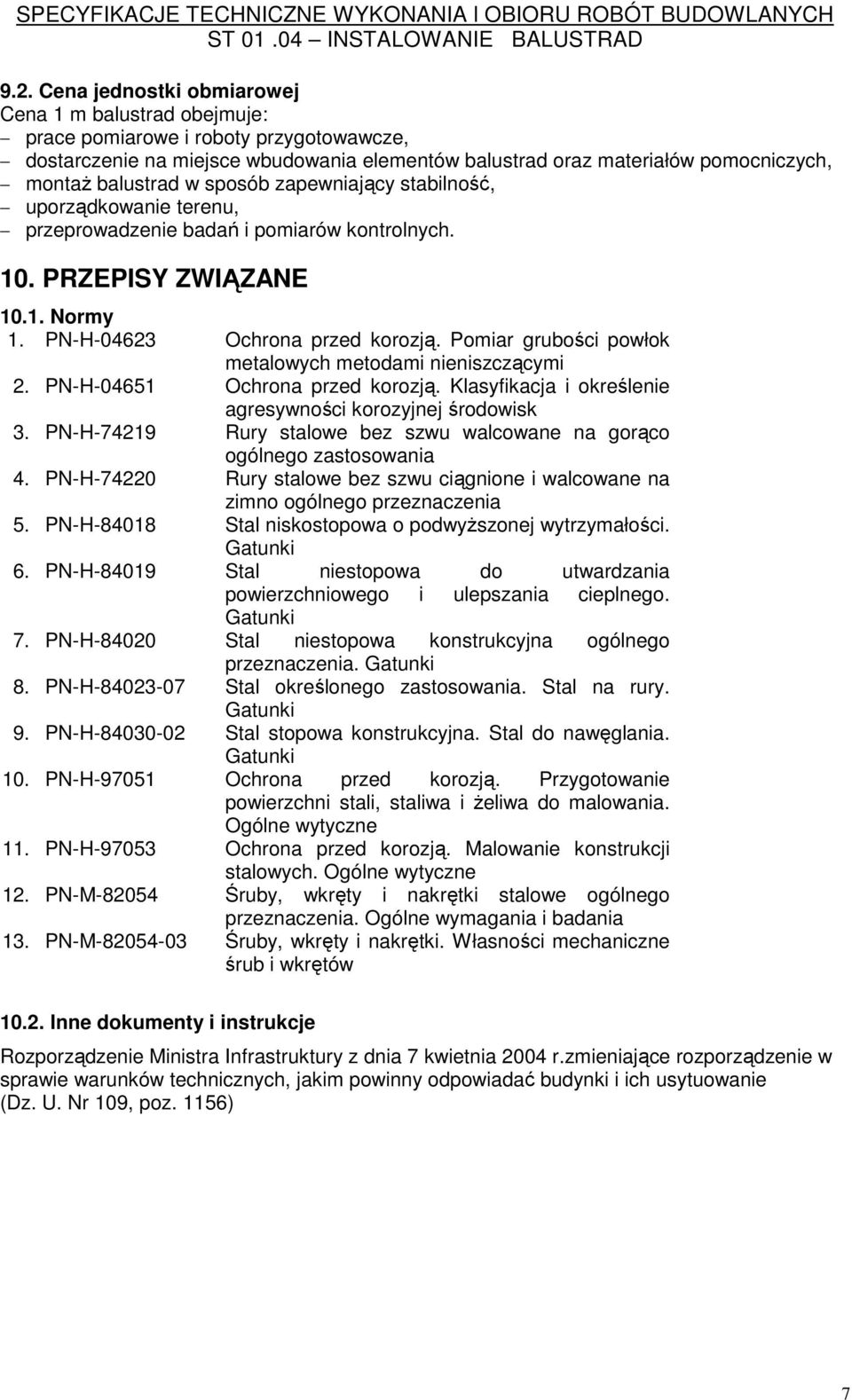

7 9.2. Cena jednostki obmiarowej Cena 1 m balustrad obejmuje: prace pomiarowe i roboty przygotowawcze, dostarczenie na miejsce wbudowania elementów balustrad oraz materiałów pomocniczych, montaŝ balustrad w sposób zapewniający stabilność, uporządkowanie terenu, przeprowadzenie badań i pomiarów kontrolnych. 10. PRZEPISY ZWIĄZANE Normy 1. PN-H Ochrona przed korozją. Pomiar grubości powłok metalowych metodami nieniszczącymi 2. PN-H Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowisk 3. PN-H Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania 4. PN-H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia 5. PN-H Stal niskostopowa o podwyŝszonej wytrzymałości. 6. PN-H Stal niestopowa do utwardzania powierzchniowego i ulepszania cieplnego. 7. PN-H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. 8. PN-H Stal określonego zastosowania. Stal na rury. 9. PN-H Stal stopowa konstrukcyjna. Stal do nawęglania. 10. PN-H Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i Ŝeliwa do malowania. Ogólne wytyczne 11. PN-H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne 12. PN-M Śruby, wkręty i nakrętki stalowe ogólnego przeznaczenia. Ogólne wymagania i badania 13. PN-M Śruby, wkręty i nakrętki. Własności mechaniczne śrub i wkrętów Inne dokumenty i instrukcje Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004 r.zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 109, poz. 1156) 7
