1 Niezawodny w każdych warunkach NOWOŚĆ Kombinacyjny system obudów z drzwiczkami do budowy rozdzielnic do 250 A, IP 65 dostępny także jako pojedyncze obudowy z tworzyw termoplastycznych wysokiej jakości z próbą typu (TSK) wg IEC

2 Opis systemu Kombinacyjny system obudów z drzwiczkami i zamkniętymi ściankami bocznymi i Kombinacyjny system obudów z drzwiczkami i otwartymi ściankami bocznymi do montażu rozdzielnic do 250 A, IP 65 z tworzywa termoplastycznego o wysokiej jakości z próbą typu według IEC Kombinacyjny system obudów z drzwiczkami Kombinacyjny system obudów z drzwiczkami do instalacji wewnętrznej i zewnętrznej ochrona przeciwpyłowa i przed strumieniem wody (IP 65) klasa ochronności II kolor: szary, RAL 7035 drzwiczki wszystkie rozmiary obudów z drzwiczkami przezroczyste i nieprzezroczyste możliwość zamiany kierunku otwierania drzwiczek możliwość plombowania możliwość zamknięcia, zamki uruchamiane ręcznie i narzędziowo Wszystkie rozmiary obudów z drzwiami obsługa urządzeń po otwarciu drzwiczek - osłona płytami osłonowymi brak wystających uchwytów Szybki montaż ścianki zamknięte lub otwarte zintegrowane uszczelki solidne łączniki obudów Wstępnie zmontowane obudowy z funkcjami elektrycznymi obudowy z funkcjami elektrycznymi i płytami osłonowymi system szyn zbiorczych zgodny z EMC Szybki montaż szyny N z taką samą przewodnością prądową co szyny fazowe naszynowe bezpieczniki instalacyjne i bezpieczniki mocy wprowadzenie kabli poprzez płyty przepustowe i dławnice do 72 mm średnicy kabla 2 Wstępnie zmontowane obudowy z wyposażeniem System szyn zbiorczych standardowo zgodny z EMC z szynami N/PEN blisko szyn fazowych i o takiej samej wytrzymałości prądowej, co szyny fazowe.

3 Warunki otoczenia Temperatura otoczenia: - 5 C do + 35 C, maks C Wilgotność względna: 50% przy 40 C, 100% przy 25 C Zakres zastosowań Obudowy zostały zaprojektowane do instalacji zewnętrznej w trudnych warunkach i / lub na zewnątrz. Jednak należy zwracać uwagę na wpływ warunków klimatycznych na wyposażenie. Izolacyjność Obudowy izolacyjne (klasa ochronności II) Wytrzymałość na uderzenia Stopień ochrony przed obciążeniami mechanicznymi IK 08 (5 J) według DIN EN Ochrona przed obcymi obiektami i bezpośrednim kontaktem Ochrona przeciwpyłowa Stopień ochrony IP 65 Ochrona przed wnikającą wodą ze szkodliwym skutkiem Ochrona przed strumieniami wody Stopień ochrony IP 65 Prąd znamionowy: 250 A Znamionowe napięcie izolacji: AC 690 V, DC 1000 V*, VDE 0110 Parametry elektryczne * znamionowe napięcie izolacji zmniejsza się poprzez zainstalowany osprzęt Materiał: termoplast Palność Próba rozżarzonego drutu 960 C według IEC trudnopalny, samogaszący UL Subject 94, V-2 Odporność termiczna -40 C do C Odporność UV Materiał został sprawdzony i zakwalifikowany do instalacji zewnętrznej (surowe warunki na zewnątrz) w promieniowaniu słonecznym. Wytrzymałość chemiczna Odporność na kwasy 10% i ługi 10%, benzynę i ropę naftową Zachowanie toksyczne bezhalogenowy i bezsilikonowy Wytrzymałość na korozję Wytrzymałość na uszkodzenia spowodowane warunkami atmosferycznymi jak deszcz, lód i śnieg W zależności od materiału W zależności od systemu Opis systemu System obudów 3

4 Pojedyncze obudowy Kombinacyjny system obudów z drzwiczkami i zamkniętymi ściankami bocznymi, IP 65 - wykonanie z tworzyw termoplastycznych o wysokiej jakości - z próbą typu (TSK) wg IEC

5 Wzornictwo systemu Kombinacyjny system obudów z drzwiczkami i zamkniętymi ściankami bocznymi Kombinacyjny system obudów z drzwiczkami i zamkniętymi ściankami bocznymi 4 rozmiary obudów: 276 x 186 mm, 276 x 366 mm, 276 x 546 mm i 546 x 366 mm szybki i łatwy montaż nawet większych kombinacji po usunięciu płyt przepustowych i zamykających Uniwersalny system obudów wysokiej jakości Duży zakres akcesoriów: - różne rodzaje płyt przepustowych do prowadzania kabli o średnicy kabli do 72 mm Puste obudowy Możliwość użycia obudów pojedynczo z drzwiami i zamkniętymi ściankami lub możliwości kombinacji we wszystkich kierunkach po usunięciu płyt przepustowych i zamykających Skrzynki aparatury modułowej drzwiczki: przezroczyste lub nieprzezroczyste z możliwością zmiany kierunku otwierania Duży zakres akcesoriów: - różne rodzaje płyt przepustowych do prowadzania kabli o średnicy kabli do 72 mm - szyny DIN lub płyty do montażu wyposażenia - Płyty osłonowe urządzeń - zaciski 5

6 Przegląd produktów Kombinacyjny system obudów z drzwiczkami i zamkniętymi ściankami bocznymi Puste obudowy Obudowy aparatury modułowej FP x130x140 mm FP x130x140 mm FP x12x18 mm FP x310x140 mm FP x310x140 mm FP x12x18 mm FP x490x140 mm FP x490x140 mm FP x12x18 mm FP x490x140 mm FP x490x140 mm FP x17x18 mm Puste skrzynki do montażu różnych urządzeń elektrycznych bezpośrednio poprzez przyłączenie w podłodze lub poprzez szyny DIN albo płyty. Obudowy aparatury modułowej do instalacji wyposażenia od 9 do 51 modułów. 6

7 Kombinacyjny system obudów z drzwiczkami - do montażu rozdzielnic do 250 A, IP 65 - z tworzyw termoplastycznych o wysokiej jakości - z próbą typu (TSK) wg IEC Projektowanie szybkie, łatwe, bardziej inteligentne 7

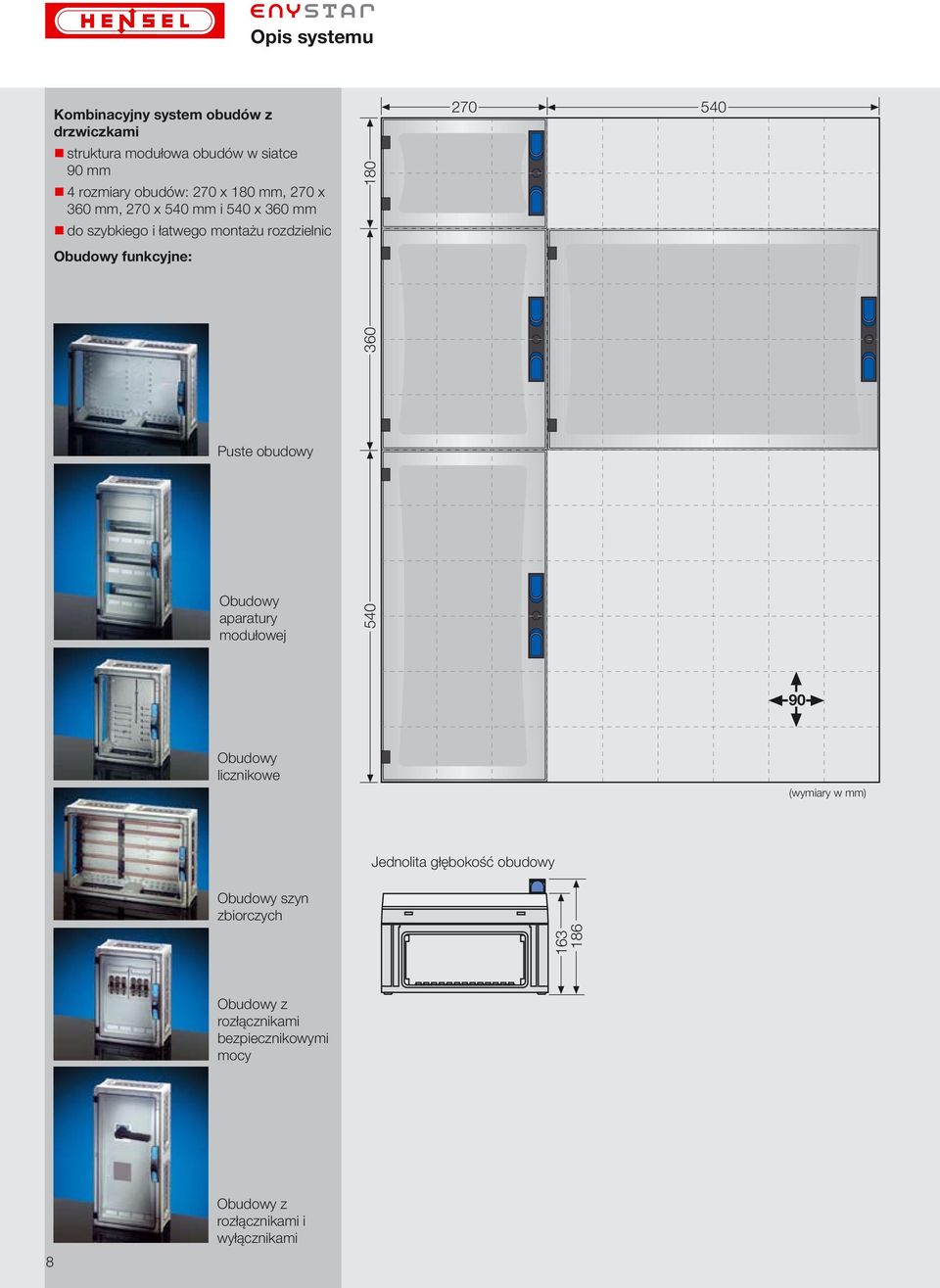

8 Opis systemu Kombinacyjny system obudów z drzwiczkami struktura modułowa obudów w siatce 90 mm 4 rozmiary obudów: 270 x 180 mm, 270 x 360 mm, 270 x 540 mm i 540 x 360 mm do szybkiego i łatwego montażu rozdzielnic Obudowy funkcyjne: Puste obudowy Obudowy aparatury modułowej Obudowy licznikowe ( w mm) Jednolita głębokość obudowy Obudowy szyn zbiorczych Obudowy z rozłącznikami bezpiecznikowymi mocy 8 Obudowy z rozłącznikami i wyłącznikami

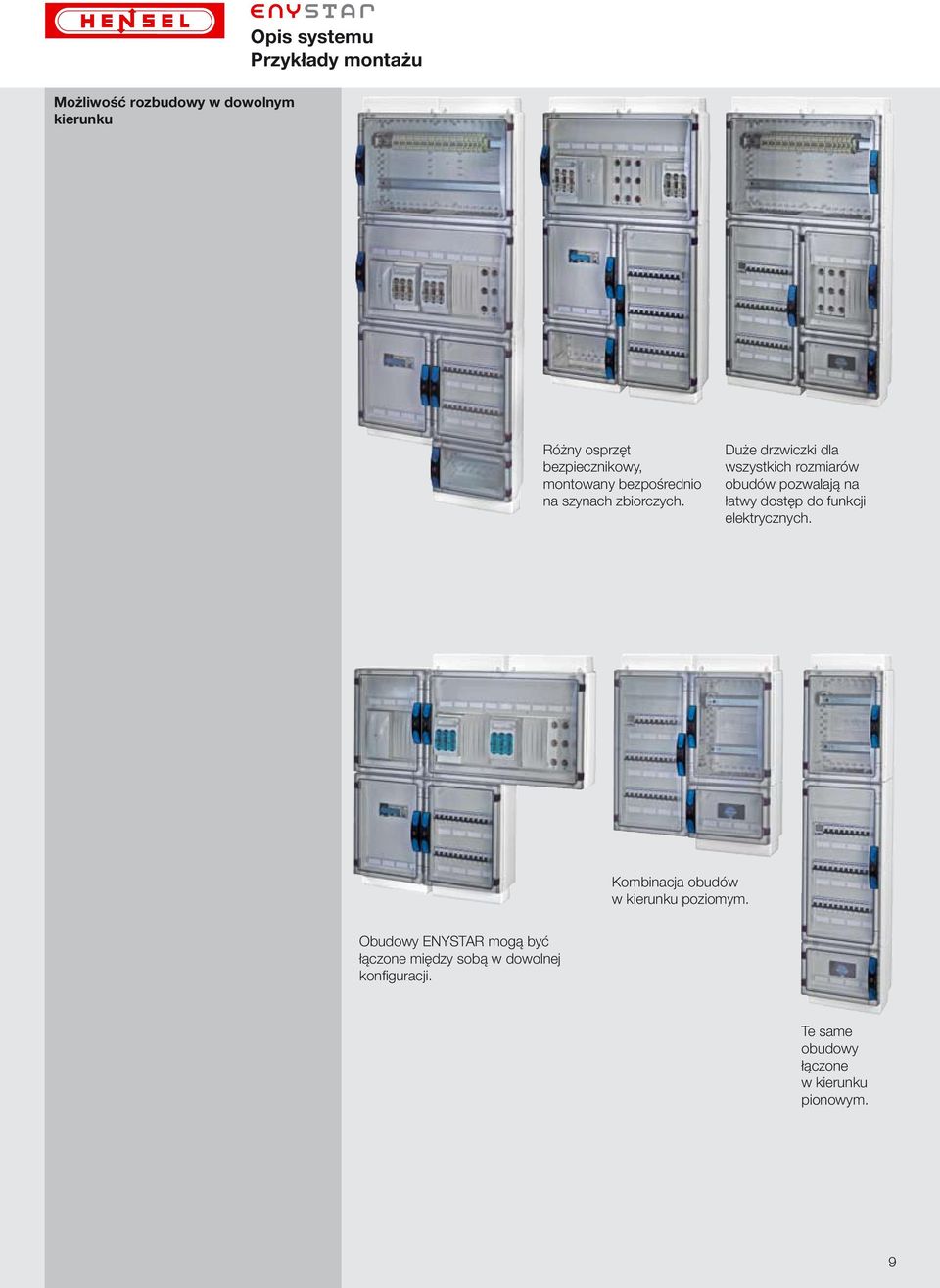

9 Opis systemu Przykłady montażu Możliwość rozbudowy w dowolnym kierunku Różny osprzęt bezpiecznikowy, montowany bezpośrednio na szynach zbiorczych. Duże drzwiczki dla wszystkich rozmiarów obudów pozwalają na łatwy dostęp do funkcji elektrycznych. Kombinacja obudów w kierunku poziomym. Obudowy ENYSTAR mogą być łączone między sobą w dowolnej konfiguracji. Te same obudowy łączone w kierunku pionowym. 9

10 Przegląd oferty Kombinacyjny system obudów z drzwiczkami Puste obudowy z drzwiczkami Obudowy aparatury modułowej z drzwiczkami Obudowy licznikowe FP x130x140 mm FP x130x140 mm FP x12x18 mm FP x310x140 mm FP x310x140 mm FP x12x18 mm FP 2211 do instalacji 1 licznika FP x490x140 mm FP x490x140 mm FP x12x18 mm FP 2312 do instalacji 2 liczników lub 1 licznika + szyny 1 DIN FP 2212 do instalacji 1 licznika elektronicznego FP x310x140 mm FP x310x140 mm FP x27x18 mm FP 2213 do instalacji 2 liczników elektronicznych FP x12x18 mm Puste obudowy do montażu różnych urządzeń elektrycznych bezpośrednio do spodu obudowy lub z pomocą płyt montażowych, szyn nośnych. Obudowy aparatury modułowej do instalacji wyposażenia od 9 do 54 modułów. Możliwość stosowania uzgodnić z właściwym ZE (RE) Obudowy te można plombować 10

11 Przegląd oferty Kombinacyjny system obudów z drzwiczkami Obudowy szyn zbiorczych z drzwiczkami Obudowy z rozłącznikami bezpiecznikowymi mocy z drzwiczkami Obudowy z rozłącznikami z drzwiczkami Obudowy z wyłącznikami z drzwiczkami FP A 3 bieguny, PE + N FP A 3 bieguny, PE + N FP A, 5 biegunów FP xNH 00C, 125 A 3 bieguny, PE + N FP A 3 bieguny, PE + N FP A 3 bieguny, PE + N FP xNH 00C, 125 A 3 bieguny, PE + N FP A, 5 biegunów FP xNH 1, 250 A 3 bieguny, PE + N FP A 3 bieguny, PE + N FP A 3 bieguny, PE + N FP SV A, 5 biegunów FP AP 21 FP AP 41 FP BA 70 NH RT 00C NH 00C, 125 A ZS RS 18 D0 2, 63 A System szyn zbiorczych standardowo zgodny z EMC z szynami N/PEN blisko szyn fazowych i o takiej samej wytrzymałości prądowej, co szyny fazowe. według IEC według IEC Obudowy wyłączników według IEC , Wyłączniki z wyzwalaczem przeciążeniowym i zwarciowym 11

12 Przegląd oferty Wyposażenie dodatkowe Wyposażenie dodatkowe do obudów z sz. zbiorczymi FP TS 27 Szyna nośna do pustych obudów wielkości 1, 2 i 3 FP TS 36 Szyna nośna do pustych obudów wielkości 2 i 3 FP AP 10 Pełna płyta do osłony lub montażu na niej aparatów, do obudów wielkości 1 FP AP 20 Pełna płyta do osłony lub montażu na niej aparatów, do obudów wielkości 2 FC PN 20 Zaciski PE i N w technologii bezśrubowej FIXCONNECT do obudów z 1x12 mod. FP FC 24 Zaciski PE i N w technologii bezśrubowej FIXCONNECT do obudów z 2x12 mod. FP AP 21 Osłona zabezpieczeń montowanych na szynach zbiorczych Jednostki : 12 FP AP 41 Osłona zabezpieczeń montowanych na szynach zbiorczych Jednostki : FP TS 54 Szyna nośna do pustych obudów wielkości 3 i 4 FP AP 30 Pełna płyta do osłony lub montażu na niej aparatów, do obudów wielkości 3 FP FC 36 Zaciski PE i N w technologii bezśrubowej FIXCONNECT do obudów z 3x12 mod. FP BA 70 Zaślepka niewykorzystanego miejsca H 160 x W 126 mm Jednostki : 7 FP DS 02 Element dystansowy do szyn nośnych FP AP 40 Pełna płyta do osłony lub montażu na niej aparatów, do obudów wielkości 4 FP FC 54 Zaciski PE i N w technologii bezśrubowej FIXCONNECT do obudów z 2x27 mod. NH RT 00C Rozłącznik bezpiecznikowy mocy 3-bieg., 125 A Jednostki : 5 FP MP 10 Płyta montażowa 216 x 126 mm FP PL 2 Zestaw do plombowania osłon FC PE 10 Zaciski PE w technologii bezśrubowej FIXCONNECT do obudów z 1x12 mod. ZS RS 18 Podstawa bezpieczników instalacyjnych D02, 63 A Jednostki : 2 FP MP 20 Płyta montażowa 216 x 306 mm FP MP 30 Płyta montażowa 216 x 486 mm FP TW 18 Ścianka działowa (180 mm) FP TW 27 Ścianka działowa (270 mm) FC PE 054 Zaciski PE w technologii bezśrubowej FIXCONNECT do obudów z 2x12 mod., 3x12 mod., 2x27 mod. KKL 34 Zacisk odgałęzienia przewodu głównego 3 bieg. KS 16 F Zacisk przyłącza bezpośredniego do szyn zbiorczych... x 5 mm KS 35 F Zacisk przyłącza bezpośredniego do szyn zbiorczych... x 5 mm FP MP 40 Płyta montażowa 486 x 306 mm FP TW 36 Ścianka działowa (360 mm) KKL 48 Zacisk odgałęzienia przewodu głównego 4 bieg. KS 70 F Zacisk przyłącza bezpośredniego do szyn zbiorczych... x 5 mm FP BZ 13 Śruba mocująca AS 12 Zaślepki 12 TE każdy 18 mm AS 18 Zaślepki 18 TE każdy 18 mm KKL 54 Zacisk odgałęzienia przewodu głównego 5 bieg. KS 150 F Zacisk przyłącza bezpośredniego do szyn zbiorczych 12 x 5 mm AM RK 150 Moduł przyłączeniowy 5-bieg. Jednostki : 8 12

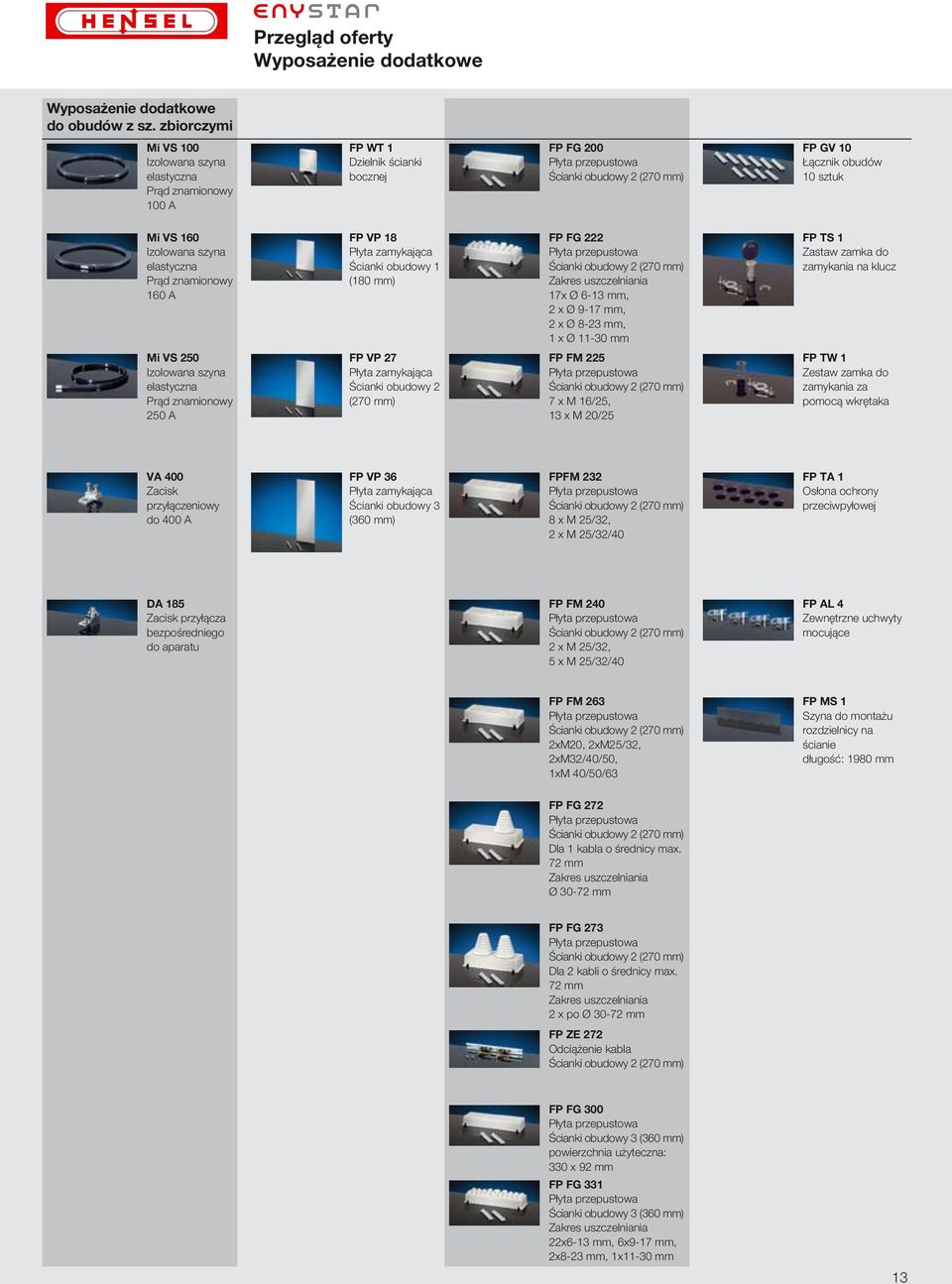

13 Przegląd oferty Wyposażenie dodatkowe Wyposażenie dodatkowe do obudów z sz. zbiorczymi Mi VS 100 Izolowana szyna elastyczna Prąd znamionowy 100 A FP WT 1 Dzielnik ścianki bocznej FP FG 200 Płyta przepustowa Ścianki obudowy 2 (270 mm) FP GV 10 Łącznik obudów 10 sztuk Mi VS 160 Izolowana szyna elastyczna Prąd znamionowy 160 A FP VP 18 Płyta zamykająca Ścianki obudowy 1 (180 mm) FP FG 222 Płyta przepustowa Ścianki obudowy 2 (270 mm) Zakres uszczelniania 17x Ø 6-13 mm, 2 x Ø 9-17 mm, 2 x Ø 8-23 mm, 1 x Ø mm FP TS 1 Zastaw zamka do zamykania na klucz Mi VS 250 Izolowana szyna elastyczna Prąd znamionowy 250 A FP VP 27 Płyta zamykająca Ścianki obudowy 2 (270 mm) FP FM 225 Płyta przepustowa Ścianki obudowy 2 (270 mm) 7 x M 16/25, 13 x M 20/25 FP TW 1 Zestaw zamka do zamykania za pomocą wkrętaka VA 400 Zacisk przyłączeniowy do 400 A FP VP 36 Płyta zamykająca Ścianki obudowy 3 (360 mm) FPFM 232 Płyta przepustowa Ścianki obudowy 2 (270 mm) 8 x M 25/32, 2 x M 25/32/40 FP TA 1 Osłona ochrony przeciwpyłowej DA 185 Zacisk przyłącza bezpośredniego do aparatu FP FM 240 Płyta przepustowa Ścianki obudowy 2 (270 mm) 2 x M 25/32, 5 x M 25/32/40 FP AL 4 Zewnętrzne uchwyty mocujące FP FM 263 Płyta przepustowa Ścianki obudowy 2 (270 mm) 2xM20, 2xM25/32, 2xM32/40/50, 1xM 40/50/63 FP MS 1 Szyna do montażu rozdzielnicy na ścianie długość: 1980 mm FP FG 272 Płyta przepustowa Ścianki obudowy 2 (270 mm) Dla 1 kabla o średnicy max. 72 mm Zakres uszczelniania Ø mm FP FG 273 Płyta przepustowa Ścianki obudowy 2 (270 mm) Dla 2 kabli o średnicy max. 72 mm Zakres uszczelniania 2 x po Ø mm FP ZE 272 Odciążenie kabla Ścianki obudowy 2 (270 mm) FP FG 300 Płyta przepustowa Ścianki obudowy 3 (360 mm) powierzchnia użyteczna: 330 x 92 mm FP FG 331 Płyta przepustowa Ścianki obudowy 3 (360 mm) Zakres uszczelniania 22x6-13 mm, 6x9-17 mm, 2x8-23 mm, 1x11-30 mm 13

14 Wymiary w mm Wymiary w mm FP 0101 FP 0121 FP 0100 FP 0120 FP 0211 FP 0231 FP 0210 FP 0230 FP 0311 FP 0331 FP 0310 FP 0330 FP 0400 FP 0420 FP 0411 FP

15 Projektowanie Konfigurator ułatwiający tworzenie projektu - online poprzez Internet - lub offline Projektowanie szybkie, łatwe, bardziej inteligentne 15

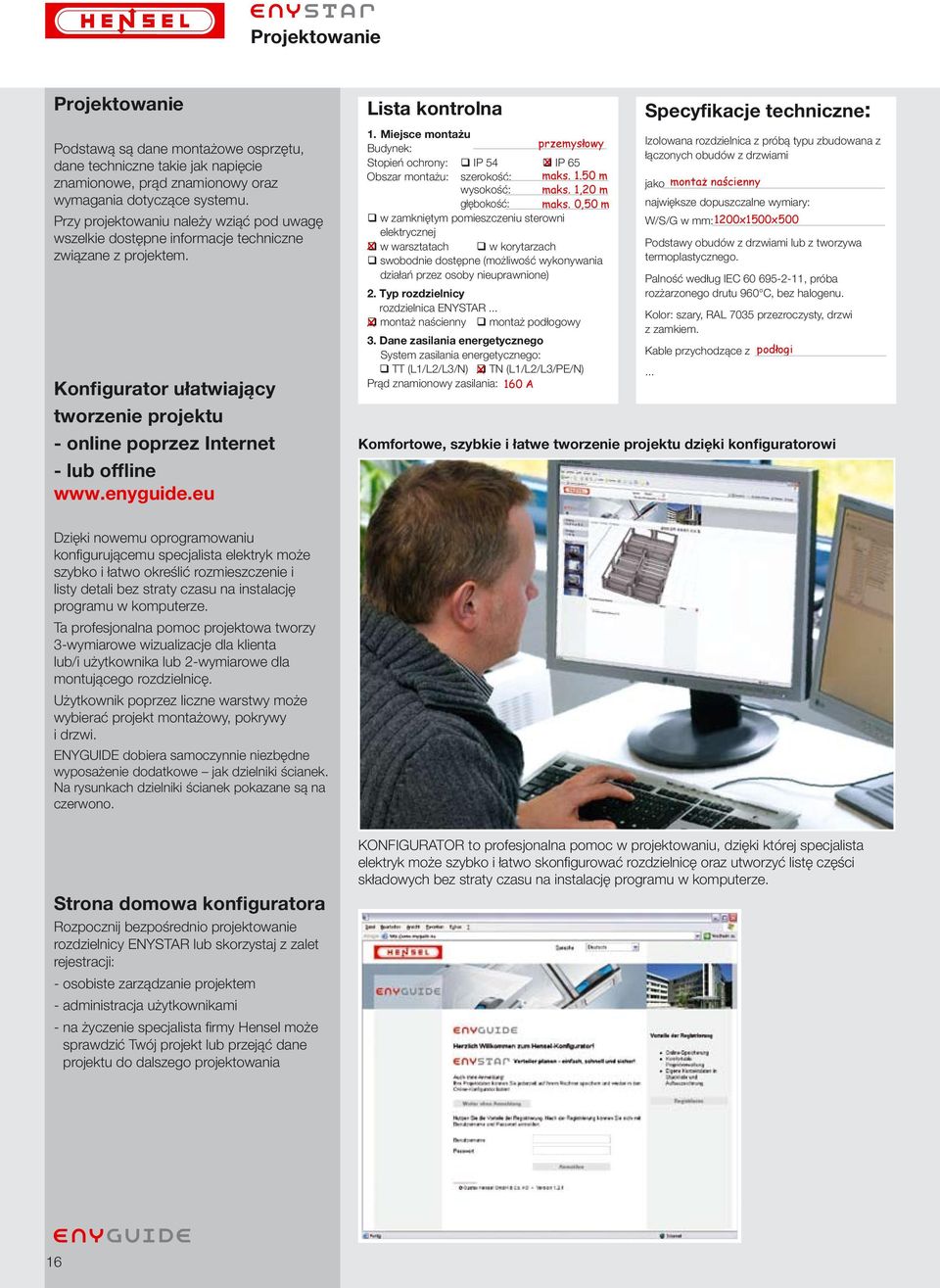

16 Projektowanie Projektowanie Podstawą są dane osprzętu, dane techniczne takie jak napięcie znamionowe, prąd znamionowy oraz wymagania dotyczące systemu. Przy projektowaniu należy wziąć pod uwagę wszelkie dostępne informacje techniczne związane z projektem. Konfigurator ułatwiający tworzenie projektu - online poprzez Internet - lub offline Lista kontrolna 1. Miejsce montażu Budynek: Stopień ochrony: IP 54 IP 65 Obszar montażu: szerokość: wysokość: głębokość: w zamkniętym pomieszczeniu sterowni przemysłowy maks m maks. 1,20 m maks. 0,50 m elektrycznej x w warsztatach w korytarzach swobodnie dostępne (możliwość wykonywania działań przez osoby nieuprawnione) 2. Typ rozdzielnicy rozdzielnica ENYSTAR... x montaż naścienny montaż podłogowy 3. Dane zasilania energetycznego System zasilania energetycznego: TT (L1/L2/L3/N) x TN (L1/L2/L3/PE/N) Prąd znamionowy zasilania: 160 A x Specyfikacje techniczne: Izolowana rozdzielnica z próbą typu zbudowana z łączonych obudów z drzwiami jako montaż naścienny największe dopuszczalne : W/S/G w mm: 1200x1500x500 Podstawy obudów z drzwiami lub z tworzywa termoplastycznego. Palność według IEC , próba rozżarzonego drutu 960 C, bez halogenu. Kolor: szary, RAL 7035 przezroczysty, drzwi z zamkiem. Kable przychodzące z podłogi... Komfortowe, szybkie i łatwe tworzenie projektu dzięki konfiguratorowi Dzięki nowemu oprogramowaniu konfigurującemu specjalista elektryk może szybko i łatwo określić rozmieszczenie i listy detali bez straty czasu na instalację programu w komputerze. Ta profesjonalna pomoc projektowa tworzy 3-wymiarowe wizualizacje dla klienta lub/i użytkownika lub 2-wymiarowe dla montującego rozdzielnicę. Użytkownik poprzez liczne warstwy może wybierać projekt montażowy, pokrywy i drzwi. ENYGUIDE dobiera samoczynnie niezbędne wyposażenie dodatkowe jak dzielniki ścianek. Na rysunkach dzielniki ścianek pokazane są na czerwono. Strona domowa konfiguratora Rozpocznij bezpośrednio projektowanie rozdzielnicy ENYSTAR lub skorzystaj z zalet rejestracji: - osobiste zarządzanie projektem - administracja użytkownikami - na życzenie specjalista firmy Hensel może sprawdzić Twój projekt lub przejąć dane projektu do dalszego projektowania KONFIGURATOR to profesjonalna pomoc w projektowaniu, dzięki której specjalista elektryk może szybko i łatwo skonfigurować rozdzielnicę oraz utworzyć listę części składowych bez straty czasu na instalację programu w komputerze. 16

17 Projektowanie Komfortowe projektowanie rozdzielnic ENYSTAR przy pomocy konfiguratora ENYGUIDE Wybór obudowy z funkcjami i wyposażeniem elektrycznym Łatwe i szybkie pozycjonowanie obudowy i komponentów na rysunku Wybór akcesoriów dla instalacji i okablowania bezpieczniki do montażu na szynach zbiorczych łączniki szyn zbiorczych zaciski bezpośredniego przyłącza do szyny zbiorczej pokrywy szyny DIN płyty zaciski PE i N okablowanie i zaciski Specyfikacja akcesoriów płyty przepustowe jeżeli to konieczne, zamki drzwiowe elementy naścienne ściany działowe 17

18 Projektowanie Komfortowe projektowanie rozdzielnic ENYSTAR przy pomocy konfiguratora ENYGUIDE Łączenie obudów i zamykanie pozostałych ścian obudów Specjalna funkcja konfigurator dobiera samoczynnie niezbędne wyposażenie dodatkowe jak ilość łączników ścianek i płyt zamykających. Tworzenie konfiguracji szybko i łatwo przy pomocy konfiguratora w postaci rysunków 3-wymiarowych do przedstawienia klientowi lub w postaci rysunków 2-wymiarowych w kilku warstwach dla montażysty Firma: Podczas projektowania automatycznie tworzone są listy części składowych i zamówienie tych elementów Kunde: Firma: Ansprechpartner: Straße/Haus-Nr.: PLZ/Ort: Tel.: Projektierer: Straße/Haus-Nr.: PLZ/Ort: Tel.: Fax: Projekt: Nr.: Projektname: Projektanschrift: PLZ/Ort: 1 Projekt1 Nr. Gehäuse Typ Menge -nummer KS 16 F KS 35 F ZS RS FP Bezeichnung Gewicht Montagezeit Sammelschienen-Direktanschlussklemme 1,5-16 mm² Sammelschienen-Direktanschlussklemme 4-35 mm² D0-Reitersicherungselement, 3-polig, 63 A Lasttrennschaltergehäuse mit transparenter Tür, Türverschluss mit Handbetätigung, Gehäusegröße 1, mit 1 x 100 A, 3-polig, PE- und N-Klemme Stückliste Druckdatum FP FM 1 FP VP 18 1 Anbauflansch für Gehäusewand 2 (270 mm), mit Vorprägungen 2 x M 20, 2 x M 25/32, 2 x M 32/40/50, 1 x M 40/50/63 Verschlussplatte für Gehäusewand 1 (180 mm) ausgewählte Verteilungen: Verteilung1 Summe: Nr. Gehäuse Typ -nummer Menge Bezeichnung Gewicht Montagezeit FP Leergehäuse mit nicht durchsichtiger Tür, Türverschluss mit Werkzeugbetätigung, Gehäusegröße 4, 540x360x186 mm FP DS 1 Distanzstück (2 Stück) FP FG 2 Anbauflansch für Gehäusewand 2 (270 mm), mit integrierten Einsteckkabelstutzen 17 x 6-13 mm, 2 x 9-17 mm, 2 x 8-23 mm, 1 x mm FP TS 54 1 Tragschiene 486 mm FP VP 36 2 Verschlussplatte für Gehäusewand 3 (360 mm) FP Automatengehäuse mit transparenter Tür, Türverschluss mit Handbetätigung, Gehäusegröße 3, 36 Teilungseinheiten, 3 x 12 x 18 mm FP VP 27 3 Verschlussplatte für Gehäusewand 2 (270 mm) FP WT 1 1 Wandteiler FP Sammelschienengehäuse mit transparenter Tür, Türverschluss mit Werkzeugbetätigung, Gehäusegröße 2, mit Sammelschienensystem 250 A, 5-polig FP AP 21 1 Abdeckung für kontaktierbare Sicherungsgeräte, Gehäusegröße 2, Ausschnitt Höhe: 160 x Breite: 216 mm FP VP 36 1 Verschlussplatte für Gehäusewand 3 (360 mm) FP WT 1 1 Wandteiler Summe: Seite 1 von 2 18 Seite 2 von 2

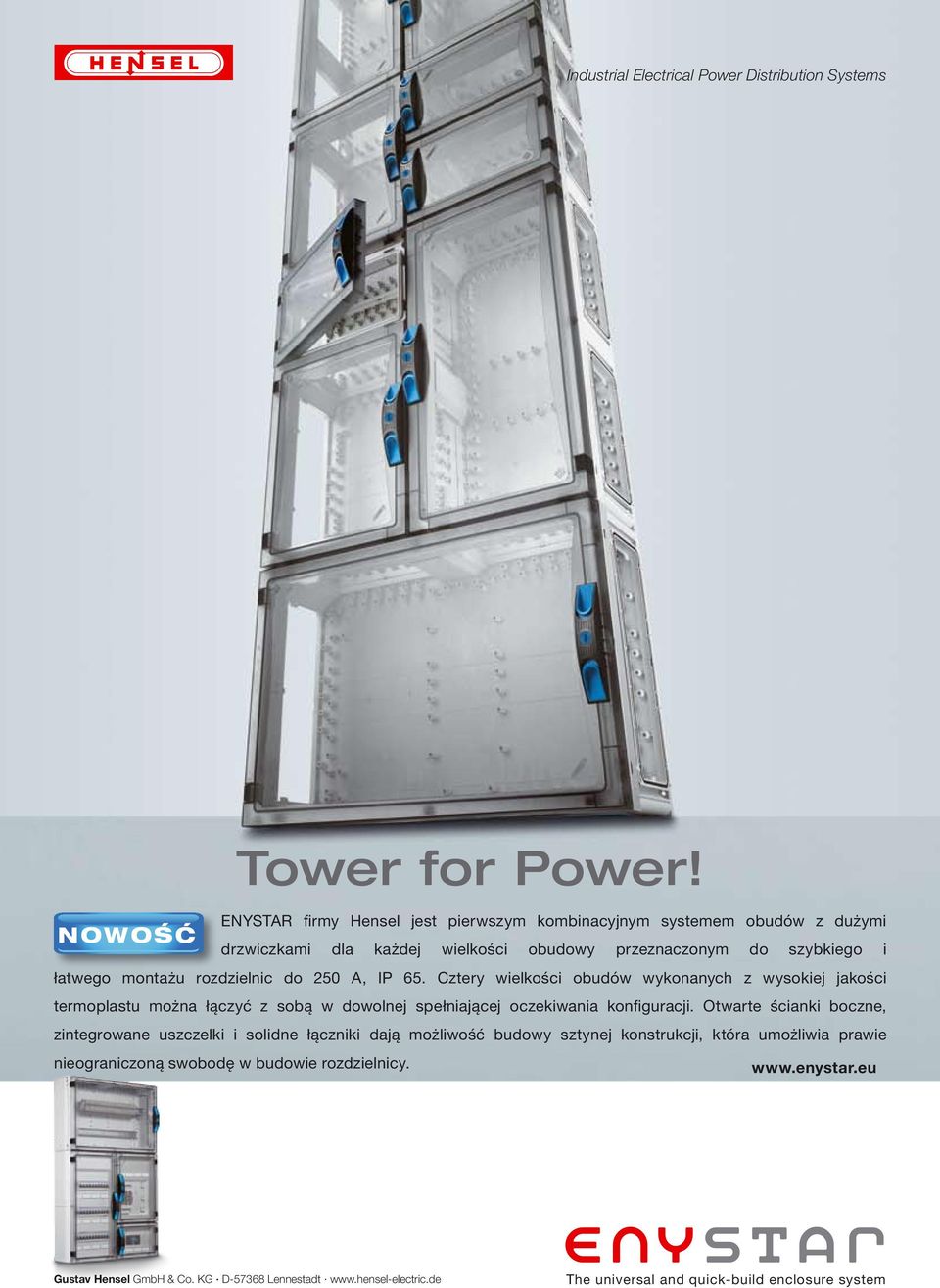

19 Industrial Electrical Power Distribution Systems NOWOŚĆ Tower for Power! ENYSTAR firmy Hensel jest pierwszym kombinacyjnym systemem obudów z dużymi drzwiczkami dla każdej wielkości obudowy przeznaczonym do szybkiego i łatwego montażu rozdzielnic do 250 A, IP 65. Cztery wielkości obudów wykonanych z wysokiej jakości termoplastu można łączyć z sobą w dowolnej spełniającej oczekiwania konfiguracji. Otwarte ścianki boczne, zintegrowane uszczelki i solidne łączniki dają możliwość budowy sztynej konstrukcji, która umożliwia prawie nieograniczoną swobodę w budowie rozdzielnicy. Gustav Hensel GmbH & Co. KG D Lennestadt The universal and quick-build enclosure system

20 Hensel Polska Sp. z o. o Poznań ul. Dziadoszańska 10 tel.: 0-61 / tel.: 0-61 / fax: 0-61 / hpl@hensel.com.pl /5/11
