1 KOTŁY I PALNIKI DO SPALANIA PELETU (Ceny obowiązują od ) Kotły na pelet - ATMOS D14P, D21P, D25P ceny bez palnika Typ Zakres mocy Klasa D14P 4-14 kw ,00 zł 5 313,60 zł D21P 4-19,5 kw ,00 zł 5 498,10 zł D25P 7-24 kw ,00 zł 6 174,60 zł Kotły na pelet - ATMOS D15P, D20P ceny bez palnika D14P, D21P, D25P Typ Zakres mocy Klasa D15P 4,5-15 kw ,00 zł 7 749,00 zł D20P 6,5-22 kw ,00 zł 8 413,20 zł Kotły D15P i D20P umożliwiają spalanie drewna po ekstrakcji, za pomocą palnika w komorze spalania w przypadku sytuacji awaryjnej. Kotły ATMOS(D14P, D21P,D25P, D15P, D20P) do współpracy z palnikiem na pelet A25 mają możliwość instalacji palnika peletowego po lewej lub prawej stronie. Kotły na pelet - ATMOS D15PX, D20PX cena z palnikiem D15P, D20P Typ Zakres mocy Klasa D15PX 4,5-15 kw ,00 zł ,40 zł NOWY D20PX 4,5-20kW ,00 zł ,90 zł NOWY Kotły D15PX i D20PX są kompletnymi urządzeniami z palnikiem do peletu ATMOS A25, przenośnikiem i zbiornikiem na pelet o objętość 175l. D15PX, D20PX

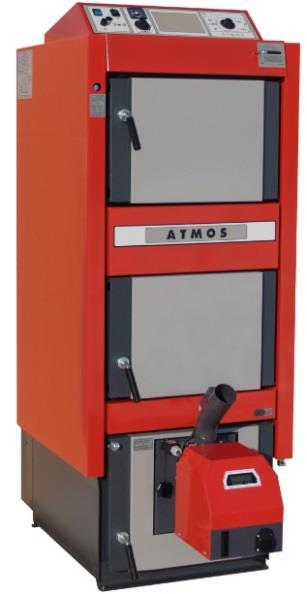

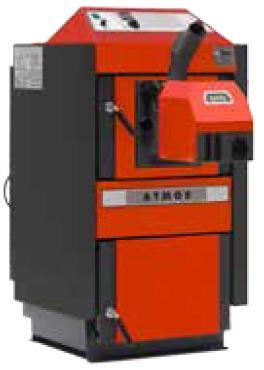

2 DC18SP, DC25SP, DC30SPX,DC32SP - Kombinowane kotły gazyfikujące drewno z możliwością podłączenia palnika na pelet lub olej. Ceny bez palników. Zakres mocy, TYP drewno/pelet Klasa DC18SP 20 / 4,5-15 kw ,00 zł ,00 zł DC25SP 27 / 6-20 kw ,00 zł ,50 zł DC30SPX 30 / 6-20 kw ,00 zł ,50 zł DC32SP 35 / 6-20 kw ,00 zł ,10 zł Kombinowany Kocioł zgazowujący węgiel brunatny w połączeniu z palnikiem na pelet lub olej. Ceny bez palników. węgiel brunatny/ pelet C18SP 20 / 4,5-15 kw ,00 zł ,00 zł NOWY DCxxSP Kotły zgazowujące zmodyfikowane do współpracy z palnikiem na pelety, ceny bez palnika. Palnik na pelet montuje się w górnych drzwiach. Zakres mocy, TYP drewno/pelet Klasa DC18S 20 / 6-20 kw ,00 zł 7 343,10 zł DC22S 22 / 6-22kW ,00 zł 7 872,00 zł DC25S 27 / 7-24 kw ,00 zł 8 683,80 zł DC32S 35 / 7-24 kw ,00 zł 9 926,10 zł DC50S 49,9 / 13,5-45 kw ,00 zł ,00 zł W tym modelu instaluje się palnik ATMOS A45. Kotły zgazowujące węgiel brunatny, drewno i brykiet węglowy, zmodyfikowane do współpracy z palnikiem na pelet. Cena bez palnika. Palnik na pelet montuje się w górnych drzwiach. węgiel brunatny / pelet Klasa z VAT (23%) C18S 20 / 6-20 kw ,00 zł 7441,50 zł C25ST 25 / 7-24 kw ,00 zł 9458,70 zł C32ST 32 / 7-24 kw ,00 zł 10701,00 zł NOWY DC18S, DC22S,DC25S, DC25S,DC32S,DC50S DC18S,C25ST,C32ST Zgazowujące kotły ATMOS można zmodyfikować do współpracy z palnikiem na pelet A25 / A45. Modyfikacji kotła zgazowującego ATMOS do współpracy z kotłem peletowym można dokonać również w kotłach już użytkowanych, wyposażonych w wentylator wyciągowy o wydajności 40/50 kw. Wyjątkiem są kotły typoszeregu DCxxGS oraz DCxxGD nie mające możliwości współpracy z palnikiem peletowym. Do wykonania modyfikacji konieczny jest zakup specjalnego zestawu do transformacji. Zestaw składa się z kompletnie zmodyfikowanych drzwi, specjalnego okablowania i 23 części akcesoriów.od 2017 roku kotły są wyposażone dodatkowo w: 2x moduł AD03, przełącznik, czujnik temperatury kotła - KTF 20, termostat pompy (-70 C), wyjście do zasilania pompy w obiegu kotła. Dla kotłów zmodyfikowanych do współpracy z palnikiem na pelet użyć przenośnika o długości minimalnej 2m. Zestaw do zabudowy palnika peletowego w górnych drzwiach kotła zgazowującego. Dla palnika A25 kod: S wersja ,87 zł 1324,55 zł

3 Dla małych kotłów zalecany jest palnik: Typ Zakres mocy Kod ATMOS A25 4,5-24 kw H ,15 zł 4508,13 zł Palnik ATMOS A25 jest przystosowany do spalania tylko dobrej jakości peletu drzewnego wykonanego z miękkiego drewna bez kory Ø6-8 mm, o długość mm, o mocy grzewczej 16-19MJ*kg -1. Zaletą tego palnika jest automatyczny zapłon peletu spiralą zapłonowa, który odpala się kiedy spalanie jest potrzebne. Kotły i palniki cechują się wysoką jakością spalania i sprawnością na poziomie 85-90%.Więkoszość konkurencyjnych produktów nie posiada automatycznego zapłonu, tylko utrzymują gorącą warstwę, która powoduje wyjście spalin o niskiej temperaturze poniżej 100 C. Takie działanie powoduje skraplanie się kwasów i smoły w komorze spalania i kominie, niższą skuteczność, częstsze czyszczenie i wyższą emisję. Popiół powinien być czyszczony co 7-30 dni w zależności od rodzaju paliwa i mocy kotła. Palniki nie nadają się do spalania peletów ciemnych, które mogą powodować spiekanie się popiołu ze względu na duża zawartość piasku. W takim przypadku konieczne jest czyszczenie komory spalania co 1-3 dni, przez co tracimy komfort obsługi kotła. ATMOS A25 Przenośniki peletu do palnika ATMOS A25: Cena katalogowa Cena katalogowa kod:h0151 Ślimakowy przenośnik peletu DA1500 o długości 1,5 m, Ø75mm (przekładnia 25W) 1681,43 zł 2068,16 zł Przenośnik ten jest przeznaczony tylko dla kotłów, gdzie palnik jest po bokach czyli: D14P, D21P, D25P, D15P, D20P, DCxxSP(X), C18SP. Przenośnik ten nie jest przeznaczony do kotłów modyfikowanych. Kod: H0207 Ślimakowy przenośnik peletu DA2000 o długości 2 m, Ø75mm (przekładnia 25 W) 1964,82 zł 2416,73 zł Przenośnik ten jest przeznaczony dla kotłów z palnikiem zgazowującym w górnych drzwiach czyli: DCxxS(X), DCxxRS, DCxxSP(X), CxxS(T), ACxxS. Można używać także ze standardowym kotłem na pelety DxxP. kod: H0208 Przenośnik ślimakowy peletu DA2500 o długości 2,5 m, Ø75mm (przekładnia 25 W) 2248,21 zł 2765,30 zł kod: H0209 Przenośnik ślimakowy peletu DA3000 o długości 3 m, Ø75mm (przekładnia 40 W) 2909,45 zł 3578,62 zł kod:h0212 Przenośnik ślimakowy peletu DA4000 o długości 4 m, Ø75mm (przekładnia 40 W) 3192,83 zł 3927,18 zł Ten przenośnik przeznaczony jest dla kotłów peletowych ATMOS, gdy zbiornik na pelet jest w dużej odległości od kotła. Długość przenośnika musi być wybrana w taki sposób, aby wąż pomiędzy palnikiem i przenośnikiem był dokręcony i miał długość co najmniej 20 cm (ale najlepiej cm) ze względów bezpieczeństwa. Maksymalna długość rury nie powinna przekraczać 1m. Każdy przenośnik jest dostarczany z podporą. Długość nogi należy ustawić, tak aby kąt przenośnika wynosił maksymalnie 45, a przewody były dokręcone.

4 Kocioł na pelet ATMOS D31P cena bez palnika Typ Zakres mocy Klasa D31P 8,9-30 kw ,00 zł 7380,00 zł W kotłach D31P nie można spalać drewna. Kotły na pelet - ATMOS D30P, D40P, D50P cena bez palnika D31P Typ Zakres mocy Klasa D30P 8,9-29,8 kw ,00 zł 9311,10 zł D40P 8,9-40 kw ,00 zł 9520,20 zł D50P 13,5-45 kw ,00 zł 11525,10 zł D30P,D40P,D50P Kotły D30P, D40P i D50P umożliwiają spalanie drewna po demontażu palnika peletu w przypadku sytuacji awaryjnej. Dla kotłów D30P, D31P, D40P, D50P zalecany jest palnik: ATMOS A45 8,5-49 kw KOD: H ,93 zł 6715,72 zł Palnik ATMOS A45 jest w stanie spalić tylko dobrej jakości pelet drzewny, wykonany z miękkiego drewna bez kory Ø 6-8 mm, o długości 10-25mm, i wydajności grzewczej MJ* kg- 1. Palnik jest wyposażony w cewkę inicjującą zapłon w dowolnym momencie. Palnik nie jest przystosowany do spalania czarnego peletu, który powoduje spiekanie się popiołu ze względu na duża zawartość piasku. W takim przypadku konieczne jest czyszczenie komory spalania co 1-3 dni, przez co tracimy komfort obsługi kotła. Palnik ATMOS A45 jest wyposażony w ten sam sposób regulacji i kontroli, jak palnik A25, zatem w kotłach D30P, D40P i D50P można korzystać z funkcji sterowania palnika zgodnie z temperaturą w zbiorniku buforowym i wymienniku solarnym. Pracą palnika można sterować z wykorzystaniem czterech czujników. Gdy czujnik paneli słonecznych wykryje konieczność podgrzewania zbiornika buforowego ( czyli energia z kolektorów słonecznych jest w danym momencie nie wystarczająca), to do zbiornika będzie dostarczana energia ze spalania peletu, aż do reakcji czujnika TK (TS2), który jest instalowany w zbiorniku między czujnikami TS a TV.

5 Kocioł na pelet - ATMOS D80P cena bez palnika Typ Zakres mocy Klasa D80P kw ,00 zł 17367,60 zł Kocioł jest standardowo wyposażony w pojemnik na popiół taki sam jak standardowe kotły na pelety DxxP. Dla wymagających klientów oferujemy automatyczny system usuwania popiołu z dodatkowym pojemnikiem na popiół o pojemności 68 litrów lub 135 litrów. Dla zapewnienia prawidłowego montażu kotła ze zbiornikiem buforowym kocioł jest wyposażony w 2 czujniki wody KTF 20 wraz z 5 metrowym kablem. Kocioł D80P nie jest przeznaczony do palenia drewnem. D80P Dla kotła D80P zalecany jest palnik : ATMOS A kw 11127,68 zł 13687,05 zł bez przenośnika peletu. Palnik ATMOS A85 jest przystosowany do spalania tylko dobrej jakości jasnego peletu wykonanego z miękkiego drewna bez kory, Ø6-8mm, długości 10-25mm, mocy grzewczej MJ.kg -1. Zaletą tego palnika jest automatyczny zapłon peletu poprzez zapłon spirali, która rozpala pelet kiedy jest to potrzebne. Palnik jest standardowo wyposażony w pneumatyczny system oczyszczania palnika, który regularnie po okresach spalania czyści komorę spalania palnika. ATMOS A85 Palnik A85 zawiera takie same funkcje jak mniejsze palniki ATMOS A25 oraz A45. Kocioł D80P z palnikiem A85 zaleca się łączyć z buforem (zbiornikiem akumulacyjnym pojemności minimalnej 1000l), co pozwoli zaoszczędzić paliwo, energię elektryczną i zwiększą żywotność palnika peletu. ATMOS A85 ze sprzętem czyszczącym Przenośniki peletu do palnika ATMOS A45 oraz A85: Przenośnik ślimakowy przenoszący pelet DRA 50 kod: H ,60 zł 3113,86 długość - 1,7m, średnica 80mm, (przekładnia 40W) Przenośnik ślimakowy przenoszący pelet DRA 50 kod: H ,52 zł 3346,24 zł długość - 2,5m, średnica 80mm, (przekładnia 40W) Przenośnik ślimakowy przenoszący pelet DRA 50 kod: H ,15 zł 4508,13 zł długość - 4m, średnica 80mm, (przekładnia 40W) Przenośnik ślimakowy przenoszący pelet DRA 50 kod: H ,07 zł 4740,51 zł długość - 5m, średnica 80mm, (przekładnia 40W)

6 Dodatkowe zespoły kontroli pracy systemów grzewczych: Zestaw AS25 Kod: P ,46 zł 402,78 zł Zestaw przeznaczony jest do sterowania palnikiem A25. W uzależnieniu od temperatury akumulatora ciepła kontrolę sprawują dwa czujniki temperatury znajdujące się w zbiorniku buforowym o pojemności od 500 do 1000 l. Zestaw składa się z dwóch czujników KTF20 z 5 metrowym kablem, modułu AD02 do regulacji wentylatora wyciągowego i specjalnego kabla przyłączeniowego. W przypadku instalacji kotła na pelety bez wentylatora wyciągowego, trzeba dokupić 2 czujniki KTF20. Zestaw AS2012 Kod: P ,69 zł 866,77 zł Zestaw jest przeznaczony do sterowania palnikiem A25. W uzależnieniu od temperatury akumulatora ciepła i systemu solarnego działa zgodnie z trzema czujnikami temperatury w zbiorniku buforowym z wymiennikiem solarnym i we współpracy z czujnikiem na panelu słonecznym. Zestaw czterech czujników dopasowanych do złącza składa się z trzech czujników wody KTF20 z 6-metrowym kablem, jeden czujnik spalin do 400 C z 5 metrowym kablem, gniazdo na czujnik solarny, moduł AD03 do sterowania wentylatorem wyciągowym w kotle i pompą w obwodzie solarnym z palnikiem A25 który połączony jest jednym kablem z kotłami DcxxSP(X), C18SP. Ten zestaw przeznaczony jest dla kotłów DCxxSP (X), oraz C18SP z funkcją automatycznego startu palnika peletu po lub kotłów DxxP z funkcją sterowania palnika zgodnie z trzema temperaturami w zbiorniku buforowym z zasobnikiem z systemu solarnego. Zestaw czujników SC2012 Kod: P ,19 zł 520,53 zł Zestaw czterech pojedynczych czujników składa się z trzech czujników wody KTF20 z kablem 6m, i jeden czujnik spalin, z kablem 5 m oraz gniazdo na czujnik temperatury kolektora słonecznego. AGF2 - czujnik spalin ( C) Kod: P ,33 zł 401,39 zł KTF - z 5m kablem - czujnik wody ( C) Kod: P ,57 zł 92,95 zł AD02 - moduł do regulacji wentylatora kotła Kod: P ,65 zł 208,68 zł AD03 -moduł do regulacji wentylatora kotła i do pompy w obiegu kotła Kod: P ,15 zł 227,73 zł Specjalne połączenie kabli do DCxxSP(X), Kocioł C18SP. Kod: S0725 6,67 zł 8,20 zł Całość systemu grzewczego może być również sterowana z ekwitermicznego kontrolera ATMOS ACD 01 Ekwitermiczny kontroler ATMOS ACD 01 jest nowym elementem regulacyjnym dla wszystkich kotłów ATMOS. Jednostka sterująca jest wyposażona w duży ekran, posiada funkcje sterującą dwoma obiegami grzewczymi, podgrzewania ciepłej wody użytkowej, ładowania zbiorników akumulacyjnych, sterowanie systemem solarnym itp. Regulator ten jest wyposażony w oprogramowanie dedykowane szczególnie kotłom na paliwo stałe. Zestaw Ekwitermicznych kontrolerów ATMOS ACD 01 Kod: S007 Skład zestawu/ Nazwa Kod produktu Numer w zestawie Zakres pomiarowy Długość Kontroler ekwitermiczny ACD Płyta zaciskowa SCS Zewnętrzny czujnik temperatury (AF) T 7416 A m Czujnik temperatury wody w kotle (WF) KTF m Czujnik kontaktowy do systemu grzewczego VF 20A m Czujnik DHW KTF m

7 Zbiorniki na pelet Pojemność Zbiornik na pelet 250l kod: H czerwony 850,16 zł 1045,70 zł kod: H niebieski Najmniejszy zbiornik nadaje się do kotłów z mocą wyjściową do 25 kw dla mniejszych kotłowni, gdzie nie można zastosować większego silosu. Może on przechować 163 kg peletu. Pojemność Zbiornik na pelet 500l kod: H czerwony 1114,66 zł 1371,03 zł kod: H niebieski Zbiornik średniej wielkości nadaje się do kotłów o mocy wyjściowej do 35kW. Może on przechować 325 kg peletu. Pojemność Zbiornik na pelet 1000l kod: H czerwony 1681,43 zł 2068,16 zł kod: H niebieski Największy zbiornik nadaje się do kotłów o mocy wyjściowej do 50 kw. Może on przechować 650 kg peletu. Przykładowa konfiguracja dla osiągnięcia pokrycia strat cieplnych budynków z zakresie kw. Kocioł D21 P 4 19,5 kw 4470,00 zł 5498,10 zł Palnik ATMOS A kw 3665,15 zł 4508,13 zł Przenośnik ślimakowy peletu DA1500 o długości 1,5m i Ø 75mm 1681,43 zł 2068,16 zł Zbiornik na pelet 500 l 1114,66 zł 1371,03 zł Cena całkowita 10931,24 zł 13445,42 zł Kocioł DC18 S, ze zmodyfikowanym palnikiem 20 / 6-20 kw 5970 zł 7343,10 zł Palnik ATMOS A25 4,5 24 kw 3665,15 zł 4508,13 zł Przenośnik ślimakowy peletu DA2000 o długości 2m i Ø 75mm 1964,82 zł 2416,73 zł Zbiornik na pelet 500l 1114,66 zł 1371,03 zł Cena całkowita 12714,63 zł 15638,99 zł Zaleca się, aby łączyć kocioł z buforem (zbiornikiem akumulacyjnym - pojemności od 500 do 1000 litrów), co pozwoli zaoszczędzić paliwo (nawet do 20%), energię elektryczną i zwiększą żywotność palnika peletu.

8 Kompaktowe zbiorniki na pelet Jest to specjalny zestaw składający się z silosu na pelet o objętości 240 l oraz przenośnika peletu DRA25. Jest przeznaczony dla małych kotłowni. Umożliwia on umieszczenie zbiornika na pelet bezpośrednio przy kotle i wymaga mniej miejsca w kotłowni. Silos (240 l) zawiera 156 kg peletu. Zestaw AZPD przeznaczony jest do kotłów DxxP. Cena katalogowa Cena katalogowa Zestaw AZDP 240R (czerwony kolor) kod: H ,02 zł 3671,57 zł z przenośnikiem DRA25 - o długości 1,3m ( przekładania 25 W) Zestaw AZPD 240B (niebieski kolor) Kod: H ,02 zł 3671,57 zł z przenośnikiem DRA25 - o długości 1,3m ( przekładania 25 W) Osprzęt AZPU przeznaczony jest do kotłów zgazowujących zmodyfikowanych z możliwością współpracy z palnikiem peletu. Cena katalogowa Cena katalogowa Zestaw AZPU 240C (czerwony kolor) Kod: H ,94 zł 3903,95 zł z przenośnikiem DRA25 - o długości 1,7m (przekładania 25W) Zestaw AZPU 240M (niebieski kolor) Kod: H ,94 zł 3903,95 zł z przenośnikiem DRA25 - o długości 1,7m (przekładania 25W) Przykładowe ustawienie zbiorników na pelety: Zestaw AZDP 240 z kotłem DxxP. Zestaw AZPU240 z kotłem modyfikowanym do współpracy z palnikiem.

9 Automatyczny oczyszczacz popiołu do kotłów DxxP Oczyszczacz popiołu - bez popielnika Kod Dla kotłów: D14P, D21P S , ,54 Dla kotłów: D25P, D31P S , ,54 Dla kotłów: D15P, D20P S , ,54 Dla kotłów: D30P, D40P S , ,92 Dla kotłów: D50P S , ,30 Dla kotłów: D80P S , ,81 Popielnik dla kotłów D14P, D21P, D25P, D31P,D15P, D20P, D30P, D40P, D50P (czerwony kolor) Kod Mała pojemność - 28l S ,13 zł 836,56 zł Rekomendowana pojemność dla kotłów D14P, D21P, D25P, D15P, D20P w przypadku stosowania peletu dobrej jakości. Przedział czyszczenia dni. Kod Średnia pojemność - 68l S ,92 zł 883,04 zł Rekomendowana pojemność dla kotłów D14P, D21P, D25P, D15P, D20P, D30P, D31P, D40P, D50P,D30P,D31P,D40P,D50P w przypadku stosowania peletu dobrej jakości. Przedział czyszczenia dni. Kod Duża pojemność - 135l S ,84 zł 1115,41 zł Rekomendowane pojemność dla kotłów D50P w przypadku stosowania peletu dobrej jakości lub dla kotłów o mniejszej mocy opalanych peletem gorszej jakości. Przedział czyszczenia dni. Popielnik dla kotłów D80P Kod Średnia pojemność - 68 l S ,81 zł 906,27 zł Przeznaczony tylko dla kotłów D80P - przy średnicy śruby 80mm. Duża pojemność l S ,20 zł 1254,84 zł Przeznaczony tylko dla kotłów D80P - przy średnicy śruby 80mm. Dla każdego kotła DxxP wykonanego po można zakupić automatyczny oczyszczacz/usuwacz popiołu i do dolnego zewnętrznego popielnika (30). Automatyczny oczyszczacz popiołu nie wymaga żadnej szczególnej obsługi a zwiększa komfort użytkowania kotła. Kocioł jest czyszczony automatycznie przez przenośnik ślimakowy z przekładnią (1). Czyści popielnik w kotle, w regularnych odstępach czasu: w ciągu 1 godziny, 3 godzin, lub 12 godzin w zależności od typu użytego paliwa. Możliwe jest włączenie automatycznego czyszczenia ręcznego przez naciśnięcie przełącznika głównego kotła. Ważne jest też staranne dobranie pojemności popielnika w zależności od zawartości popiołu i użytego paliwa.

10 Pneumatyczne czyszczenie palnika peletu ATMOS A25 i A45 Jest to urządzenie przeznaczone do czyszczenia komory spalania palnika. Podczas spalania niskiej jakości peletu kiedy tworzą się zabrudzenia - spieki. Niskiej jakości pelet zawiera więcej kory i piasku. Zestaw nie jest przeznaczony do rozwiazywania problemów spowodowanych spalaniem ziarna i peletów ze zbóż. W połączeniu z palnikiem na pelety, urządzenie zapewnia automatyczne usuwanie zabrudzeń i popiołu z komory spalania palnika w regularnych odstępach czasu lub po każdych spalaniu. Działa tylko w czasie trybu postoju palnika. Pneumatyczne czyszczenie palnika jest bardzo szybkie, wydajne i niezawodne. Sprzęt sprzedawany jest jako zestaw do przebudowy palnika peletu ATMOS A25 lub A45, a palnik ATMOS A85 jest w standardzie zawsze dostarczany z pneumatycznym, ciśnieniowym oczyszczaczem komory spalania. Podstawowe zestawy 1. Zestaw do kotłów na pelety z wentylatorem wyciągowym - Przeznaczone do D20P, DCxxSP (X), C18SP (palnik A25), D31P, D30P, D40P, D50P (palnik A45) Skład zestawu: - Podłączeniowy przewód powietrza o długości 1 m (średnica 28mm) z niezbędnym osprzętem (3/4 ") i kontrolny elektrozawór, - Nowa płyta (wspornika) do spirali zapłonowych, - Nowa komora spalania, - Pneumatyczne oczyszczacz kanału z nakrętką i podkładką blokującą, - Moduł AD04 ze specjalną funkcją wentylatora kotła, - Moduł AD03 do sterowania wentylatorem kotła i sprężarką poprzez wyjścia pomocnicze: R, R2. Zestaw CP25KS dla palnika A25 Kod: H ,20 zł 3415,95 zł (cena zestawu z kompresorem - pobór mocy: 1500W, pojemność zbiornika powietrza: 6l ) Zestaw CP25S dla palnika A25 Kod: H ,32 zł 2742,06 zł (cena za podstawowy zestaw bez kompresora) Zestaw CP45KS dla palnika A45 Kod: H ,91 zł 3694,81 zł (cena zestawu z kompresorem - pobór mocy: 1500W, pojemność zbiornika powietrza: 6l ) Zestaw CP45KS dla palnika A45 Kod: H ,92 zł 3044,15 zł (cena za podstawowy zestaw bez kompresora)

11 2. Zestaw do kotłów na pelety bez wentylatora wyciągowego - zaprojektowany dla D14P, D21P, D25P, D15P Skład zestawu: - przewód powietrza o długości 1m (średnica 28 mm) z niezbędnym osprzętem i elektrozaworem sterującym, - nowa płyta (wspornika) dla spirali zapłonowych, - nowa komora spalania, - pneumatyczne oczyszczanie kanału z nakrętką i podkładką blokującą, - Moduł AD02 sterujący kompresorem przez wyjścia pomocnicze R,R2. Zestaw CP25K do palnika A25 Kod: H ,27 zł 3183,58 zł (cena zestawu z kompresorem pobór mocy: W, pojemność zbiornika powietrza: 6l) Zestaw CP25 do palnika A25 Kod: H ,28 zł 2532,92 zł (cena podstawowa zestawu bez kompresora) 3. Zestaw do kotłów zgazowujących drewno, brykiety drzewne oraz kombinowanych na drewno i węgiel, z wbudowanym palnikiem w górnych drzwiach. - zaprojektowany dla DcxxS, DcxxRS, CxxS(T), AcxxS z palnikiem A25, DC50S z palnikiem A45 Skład zestawu: - przewód powietrza o długości 1,5 m (średnica 28mm) z niezbędnym osprzętem i elektrozaworem sterującym, - nowa płyta (wspornika) dla spirali zapłonowych, - nowa komora spalania, - pneumatyczne oczyszczanie kanału z nakrętką i podkładką blokującą, - Moduł AD04 do specjalnych funkcji wentylatora kotła, - Moduł AD03 do sterowania wentylatorem kotła oraz sprężarką przez wyjścia pomocnicze R,R2, - specjalna metalowa osłona pod klapą. Zestaw UCP25KS do palnika A25 Kod: H ,55 zł 3555,38 zł (cena zestawu z kompresorem moc wejściowa: W, pojemność zbiornika powietrza: 6l ) Zestaw UCP25S do palnika A25 Kod: H ,56 zł 2904,72 zł (cena podstawowa zestawu bez kompresora) Zestaw UCP45KS do palnika A45 Kod: H ,26 zł 3834,23 zł (cena zestawu z kompresorem moc wejściowa: W, pojemność zbiornika powietrza: 6l ) Zestaw UCP45S do palnika A45 Kod: H ,17 zł 3206,81 zł (cena podstawowa zestawu bez kompresora) INFORMACJA Zestaw podstawowy bez sprężarki jest zalecany tylko wtedy gdy posiadamy własną sprężarkę ze zbiornikiem o pojemności powietrza od 5 do 10 litrów, która jest zdolna do osiągnięcia ciśnienia w zakresie od 5 do 8 barów ( kpa). Sprężarka powietrza lub zbiornik musi być umieszczony w bezpośrednim sąsiedztwie kotła, a podstawowe średnice rur muszą być przestrzegane. Zestaw do wiercenia otworu w starszym korpusie palnika Kod: S ,40 zł 453,14 zł - Jest on przeznaczony do palników, które są dostarczane fabrycznie, z otworem do instalacji oczyszczacza pneumatycznego. Zestaw zawiera wyskalowane wiertło do wywiercenia otworu Ø 27±1mm oraz narzędzie do wstępnego wiercenia podstawowego otworu w korpusie palnika.

12 Tekstylny silos na pelet Duże silosy tekstylne przeznaczone są do wygodnego przechowywania peletu do sezonu grzewczego. Silosy mogą być umieszczone bezpośrednio w kotłowni lub w obszarach przylegających. Innym rozwiązaniem jest umieszczenie ich w zamkniętym schronieniu zewnętrznym tak, aby nie były wystawione na działanie światła słonecznego oraz warunki pogodowe (np. deszcz, wiatr). Silosy ATZ przystosowane są do pneumatycznego załadunku peletu z cysterny ciężarówki. W tym celu są one wyposażone w dwa kołnierze, które można umieścić z dwóch stron. Tekstylny silos jest także wyposażony w dwa otwory, przez które możliwe jest ręczne uzupełnianie silosu z worków lub dużego worka do pewnej wysokości silosu. Częścią zestawu jest także uniwersalny pojemnik znajdujący się w dolnej części silosu, który jest wyposażony w sondę do pneumatycznego transportu peletu i kołnierz pozwalający pobrać pelety bezpośrednio przenośnikiem ślimakowym (Daxxxx oraz typ DRA50) do palnika A25 oraz A45/A85. W tych przypadkach zaleca się aby używać przenośnika o długości co najmniej 2,5,3, 4 i 5 m. Silos jest zaprojektowany jako stalowa konstrukcja zapewniająca łatwy montaż tekstylnego worka, który jest zawieszany. Wykonany jest z szczelnego materiału o specjalnej obróbce wewnętrznej aby zmniejszyć wilgoć wnikającą w przechowywany pelet. Silosy nie wymagają fundamentów, konstrukcja potrzebuje jedynie wzmocnioną, najlepiej betonową podłogę. Silosy są produkowane w trzech podstawowych rozmiarach dla maksymalnej pojemności użytkowej: 5,5, 6,5 i 7,9m 3. Rodzaj silosu lub częstotliwość uzupełniania w sezonie grzewczym jest łatwo ustalić zgodnie z podstawową zasadą na 1kW mocy źródła ciepła potrzeba 0,5m 3 : 325 kg peletu rocznie. Tekstylny silos z akcesoriami ( uniwersalny pojemnik (H0510), 2x STORZ A110, mocowania, itp.) Zestaw Kod Pojemność (m3) Pelet (t) Wymiary (mm) Wysokość (mm) ATZ5 H0505 4,4-5,5 2,9-3,6 1960x ,78 zł 7180,47 zł ATZ6 H0506 5,3-6,5 3,5-4,2 1960x ,20 zł 7738,18 zł ATZ7 H0507 6,3-7,9 4,1-5,1 2360x ,76 zł 8481,79 zł Uniwersalny pojemnik na tekstylny silos ATZ 1303,58 zł 1603,41 zł Kod: H0510 Posiada pneumatyczną sondę ssącą oraz wymienny adapter umożliwiający bezpośrednie czerpanie peletu za pomocą przenośnika ślimakowego z silosu tekstylnego. Zawiera mechanizm blokujący oraz otwór do czyszczenia. UWAGA: Uniwersalny pojemnik jest dostarczany z tekstylnym zbiornikiem ATZ.

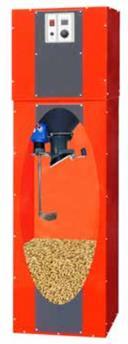

13 Pneumatyczny podajnik peletu APS250 (S), 500. Pneumatyczny podajnik peletu APS 250 (S), 500 został zaprojektowany jako kompaktowe urządzenie wykorzystywane do komfortowego zaopatrzenia w pelet kotła z dużym zbiornikiem umieszczonym na zewnątrz kotłowni. Taki zbiornik znajduje się w wolnych miejscach składowania wewnątrz lub na zewnątrz ogrzewanego budynku. Zbiorniki mają często formę silosów tekstylnych, które są łatwe i szybkie w montażu. Pneumatyczny podajnik peletu składa się ze zbiornika buforowego o pojemności 250/500l (z wyjątkiem APS 250 S -bez zbiornika) oraz specjalnego zbiornika przechwytującego z wbudowanym wentylatorem ssącym i czujnikiem poziomu obrotu peletu. Wszystkie te elementy są zarządzane przez elektroniczne urządzenia sterujące AC21 i AC19 wyposażone w wyświetlacze pokazujące istniejący stan i działanie. Kompaktowy pneumatyczny podajnik peletu ATMOS APS 250/500 ze zbiornikiem jest przeznaczony do kotłów o zakresie mocy od 5 do 80 kw. Maksymalna odległość transportowa wynosi 15 m (rura o długości 2x15 m). Pneumatyczny podajnik peletu APS 250 czerwony Kod: H ,52 zł 8360,95 zł niebieski Kod: H0551 Pneumatyczny podajnik peletu APS 250 oddzielny (zestaw bez zbiornika) - zestaw zawiera przekładkę (ramę) do montażu na każdym ze zbiorników czerwony Kod: H ,71 zł 7412,85 zł niebieski Kod: H0314 Pneumatyczny podajnik peletu APS 250- dla dwóch kotłów ( przenośniki i palniki) czerwony Kod: H ,11 zł 9271,87 zł niebieski Kod: H0316 Wężownica antystatyczna, o średnicy50 mm, - cena za 1m bieżący Kod: H ,73 zł 47,64 zł Specjalny rurociąg łączący wentylator ssący z zewnętrznym silosem (np. ATZ): konieczna długość jest zawsze dwukrotnie większa pomiędzy dużym silosem tekstylnym (np. ATZ) i pneumatycznym podajnikiem. Rura jest dostarczana w określonych długościach 12,5 m,25 m. Możliwości montażu APS 250 Instalacja APS 500 dla dwóch kotłów

14 Możliwość instalacji pneumatycznego podajnika peletu w ATMOS APS 500 APS 250 S. Możliwość umieszczenia przenośników Instalacja APS 250 S z kompaktowym zbiornikiem w APS 500 dla dwóch kotłów obok siebie peletu ATMOS AZPU. Akcesoria do pneumatycznego podajnika pelet: Cena katalogowa Cena katalogowa Sonda pneumatyczne Kod: H ,42 zł 557,71 zł Jest zaprojektowana do wielopunktowego zasysania peletu z pojemnika o płaskim dnie. Rozdzielacz pneumatyczny - 2 obiegi Kod: H ,81 zł 906,27 zł Jest zaprojektowany dla pneumatycznego podajnika peletu z użyciem dwóch sond pneumatycznych (H0511) w silosie z pochyłą podłogą. Wykorzystywany do zmiany punktu ssania w silosie. Jeśli jest duża liczba sond to możliwe jest uporządkowanie przemienników obok siebie. Rozdzielacz pneumatyczny - 3 obiegi Kod: H ,00 zł 1045,70 zł Jest zaprojektowany dla pneumatycznego podajnika peletu z użyciem trzech sond pneumatycznych (H0511) w silosie z pochyłą podłogą. Wykorzystywany do zmiany punktu ssania w silosie. Jeśli jest duża liczba sond to możliwe jest ułożenie podajników obok siebie. Ruchomy zasysacz peletu Kod: H ,97 zł 6924,86 zł Alternatywny palnik na olej opałowy. (dla kotłów DC18SPL, DC25SPL, DC32SPL, C18SPL) System zasysania peletu drzewnego jest przeznaczony do transportu peletu z dużych silosów do przestrzeni kotłowni z wykorzystaniem pneumatycznego podajnika peletu ATMOS LFO palnik Riello 40 G RK ( moc wyjściowa kw), Kod: H ,52 zł 3346,24 zł

15 Kotłownia z zainstalowanym kotłem na pelety 1.Kotłownia z oddzielnym zbiornikiem na pelet l oraz przenośnikiem - 1,5 m. Opis : Kotłownia z oddzielnym pojemnikiem o pojemności 500 l, który może pomieścić 325 kg pelet. Długość przenośnika powinna wynosić co najmniej 1,5 m, w celu uzyskania długości węża pomiędzy palnikiem i przenośnika, co najmniej 20 cm (ale najlepiej cm) ze względów bezpieczeństwa. Maksymalna długość węża nie może przekroczyć 1 m. Każdy przenośnik zaopatrzony jest we wspornik. W ograniczonej przestrzeni zaleca się by wspornik był zastąpiony łańcuchem podwieszonym do sufitu, który jest dołączony do przenośnika. Kąt przenośnika ślimakowego powinien wynosić co najwyżej 45. Zewnętrzne pojemniki na pelet dostarczane są w rozmiarach: 250l, 500l, 1000l, które są wystarczające na 3 do 14 dni ogrzewania, w zależności od wymaganej wydajności. Im większy pojemnik tym lepszy komfort obsługi. Legenda: 1 - Kocioł 2 - Palnik 3 - Przenośnik 4 - Zbiornik na pelet

16 2. Kotłownia z osobnym zbiornikiem na pelet o pojemności 500 l i przenośnikiem 2m, dla kotłów z modyfikacją palnika na pelety. Opis: Kotłownia z osobnym pojemnikiem o pojemności 500 l, w którym można przechowywać 325 kg peletu. Długość przenośnika musi wynosić co najmniej 2 m, tak aby przewód między palnikiem a przenośnikiem miał długość co najmniej 20 cm, ze względów bezpieczeństwa. Jednak zalecana długość jest większa (około cm), dzięki czemu możemy łatwo otworzyć drzwi podczas czyszczenia komory palnika spalania i nie trzeba odłączać przewodu. Jeśli jest to konieczne, pojemnik może być umieszczony na podwyższeniu, tak żeby pasował jak najlepiej. Wspornik jest dostarczony dla każdego przenośnika. W ograniczonej przestrzeni wspornik zaleca się zastąpić łańcuchem, na którym przenośnik jest zawieszony pod sufitem. Przenośnik ślimakowy powinien mieć maksymalny kąt 45. Pojemnik zewnętrzny na pelet jest dostarczany w standardowych pojemnościach 250 l, 500l oraz 1000l, które wystarczają na 3 do 14 dni, w zależności od mocy. Im większa pojemność pojemnika tym lepszy komfort użytkowania. Ostrzeżenie- palnik peletu może być instalowany tylko w kotle wyposażonym w wentylator wyciągowy. Instalujemy palniki na pelety tylko dla gazujących kotłów ATMOS do mocy 40 kw (z wyjątkiem typu DCxxGS). Legenda: 1 - Komin 2 - Przewód spalin 3 - Kocioł 4 - Palnik 5 - Przenośnik 6 - Zbiornik na pelet

17 3. Kotłownia z kompaktowym zbiornikiem na pelet APZU 240 dla kotłów modyfikowanych do współpracy z palnikiem na pelet w górnych drzwiach. Opis: Kotłownia z kompaktowym zbiornikiem na pelet APZU 240, o pojemności 240l, w którym może być przechowywane 156 kg peletu Jest to specjalny zestaw składający się z: silosu na pelet o objętości 240 l oraz przenośnika DRA25. Jest zaprojektowany dla małych kotłowni. Umożliwia umieszczenie zbiornika na pelet bezpośrednio przy kotle i wymaga mniej miejsca w kotłowni. Długość przewodu pomiędzy palnikiem i przenośnika ma idealną długość, dzięki czemu możemy łatwo otworzyć drzwi podczas czyszczenia komory spalania bez odłączania węża. Uwaga: Palnik peletu może być zainstalowany w kotle wyposażonym w wentylator wyciągowy. Instalujemy palnik peletu tylko do kotłów zgazowujących ATMOS o mocy 50 kw ( z wyjątkiem DCxxGS, DCxxDG) Dla klasycznych kotłów na pelet DxxP i kombinowanych kotłów DCxxSP(X), C18SP, przeznaczony jest kompaktowy zbiornik AZPD 240. Legenda: 1 - Kocioł DC18S 2 - Palnik ATMOS A25 3,4 - Zestaw AZPU 240 (3 - Przenośnik DRA 25-1,7 m ) (4 - Zbiornik na pelet 240 l)

18 4. Kotłownia z wbudowanym silosem na pelet - 5m 3 Opis: Otwieranie segmentowe jest przygotowane do łatwego dojazdu do silosu. Otwieranie segmentowe może być przystosowane do różnego poziomu peletu w silosie. W górnej wbudowanej części silosu znajdują się dwa otwory do napełniania peletu z innego silosu. UWAGA - W przypadku napełniania silosu z cysterny niezbędne jest zachowanie kilku zasad zapobiegający rozdrobnieniu peletu. Przede wszystkim zapobieganie kruszeniu peletu poprzez odziaływaniu peletu na twardą ścianę. Pelet powinien być podawany na środek podwieszonego podajnika. To pomaga równomiernie napełnić silos i zapobiega pokruszeniu peletu na mniejsze części lub tworzenie się pyłów. Dla optymalnego spadu peletu skos wewnętrzny ścian silosu powinien mieć co najmniej 45. Wszystkie trzy ściany powinny być skierowane do najniższego punktu silosu, z którego przenośnik ślimakowy przenosi pelet w górę. Legenda: 1 - Kocioł 2 - Palnik peletu 3 - Przenośnik 4 - Pelet 5 - Otwarcie segmentowe 6 - Otwarcie na uzupełnianie peletu z cysterny

19 5. Kotłownia z silosem tekstylnym na pelet o pojemności 5,5-7,9 m 3 i długim przenośnikiem. Opis: Kotłownia z zewnętrznym silosem tekstylnym na pelet, który jest umieszczony obok kotła lub innej wolnej przestrzeni z bezpośrednim podawaniem peletu do palnika przez długi przenośnik. Tekstylny silos o objętości 5,5-7,9 m 3, który mieści kg peletu (w zależności od typu), jest wystarczająco duży, aby być wypełniany raz lub kilka razy na sezon. Podawanie peletu odbywa się z cysterny samochodowej lub w nagłych przypadkach z worków. Dwa kołnierze w górnej części silosu tekstylnego z otworami służą do komfortowego napełniania peletu z cysterny samochodowej. Materiał silosu tekstylnego zapobiega zawilgoceniu peletu i jest łatwy w montażu tak jak potrzebuje klient. Wszystkie ściany silosu tekstylnego są pochylone w stronę najniższego punktu silosu i uniwersalnego pojemnika, z którego przenośnik ślimakowy o długości 2, 2,5, 3, 4 bądź 5 m przenosi pelet do palnika. Legenda: 1 - Kocioł 2 - Palnik na pelet 3 - Rura doprowadzająca pelet 4 - Przenośnik 5 - Uniwersalny pojemnik z sondą kolektora pod silosem tekstylnym (H0510) 6 - Silos tekstylny ( 5,5-7,9 m 3 ) 7 - Otwory do ewentualnego napełnienia peletu

20 6. Kotłownia z pneumatycznym podajnikiem peletu ATMOS APS 250 i uzupełnianiem peletu z silosu na zewnątrz kotłowni. Opis: Kotłownia z pneumatycznym podajnikiem peletu ATMOS APS w skład zestawu wchodzi : zbiornik buforowy o objętości 250 l, specjalny zbiornik przechwytujący z wbudowanym wentylatorem wyciągowym i obrotowym czujnikiem poziomu peletu. Podajnik pneumatyczny służy do automatycznego podawania do zbiornika (250 l) znajdującego się w kotłowni z zewnętrznego silosu na pelet (standardowe wielkości 4-7 m 3 ). System ten pobiera pelety o średnicy 5-10 mm z zewnętrznego silosu. Maksymalna odległość to 15 m (długość rury 2 x 15m) z wygięciem max. 6 m. Pobór mocy podajnika pneumatycznego wynosi 1590 W. System podajnika pneumatycznego działa cyklicznie po otrzymaniu sygnału opróżnienia zasobnika w kotłowni. Legenda: 1 - Kocioł 2 - Palnik na pelety 3 - Przenośnik 4 - Zbiornik buforowy o objętości 250 l 5 - Pneumatyczny podajnik peletu 6,7 - Rury antystatyczne (H0112) 8 - Pojemnik uniwersalny z sondą kolektora pod silosem tekstylnym (H0510) 9 - Tekstylny silos (4-7m 3 )

21 7. Kotłownia i silos na pelet z wielopunktowym ssaniem peletu z podajnikiem pneumatycznym ATMOS APS 250. Opis: Kotłownia z pneumatycznym podajnikiem peletu ATMOS APS 250 (zbiornik buforowy o pojemności 250 l, specjalny zbiornik przechwytujący ze zintegrowanym wentylatorem wyciągowym i obrotowym czujnikiem poziomu peletu) w połączeniu z wielopunktowym ssaniem peletu z dużego zbiornika zewnętrznego (silosu). Dwa przełączniki obiegu wymuszają wymienne pobieranie peletu z dwóch sond umieszczonych w silosie. Podajnik pneumatyczny służy do automatycznego podawania do zbiornika buforowego o objętości 250 l, umieszczonego w kotłowni z dużego zewnętrznego silosu peletu, który jest umieszczony wewnątrz lub na zewnątrz budynku. System ten pobiera pelet o średnicy 5-10 mm z zewnątrz silosu. Może być w maksymalnej odległości 15 m (długość przewodu 2 x 15 m) z wzniesieniem do maksymalnie 6 m. Przeznaczony do kotłów o zakresie mocy od 5 do 80 kw. Pobór mocy podajnika pneumatycznego wynosi 1650 W. System podajnika pneumatycznego działa cyklicznie po otrzymaniu sygnału opróżnienia zasobnika w kotłowni. Pneumatyczny podajnik peletu APS250 (H0550) Przełącznik podajnika pneumatycznego - dwa obwody (H0542) 2 x pneumatyczne sondy (H0511)

22 Podłączenie kotłów DCxxS, CxxS, ACxxS, KCxxS, DCxxRS z wbudowanym palnikiem w górnych drzwiach i zbiornikiem akumulacyjnym, a także regulacją palnika na podstawie czujników TS i TV i sterowanie pompą kotła na podstawie czujnika TK. Informacja - Kotły zmodyfikowane z palnikiem na pelety są od 1 marca 2017r wyposażone fabrycznie w dwa moduły AD03, przełącznik (I / 0 / II), czujnik temperatury kotła TK (KTF 20), termostat pompy (- 70 C) dla pompy w obiegu kotła. Czujnik TK umieszczony w zbiorniku kotła (podczas produkcji) oraz czujniki TV i TS na zbiorniku akumulacyjnym są podłączone bezpośrednio do palnika. Moduły (2x AD03) dodaje się pod deską sterowania kotła i są połączone z płytą zaciskową kotła. Oba moduły AD03 kontrolują wentylator wyciągowy kotła i pompę w obiegu kotła. Dla kotła, palnika i przenośnika konieczne jest zakupienie akcesoriów : dwa czujniki KTF 20 (2x P0431). Aby wszystko działało dobrze, oprócz podstawowego ustawienia mocy (parametr T4 i T6) oraz ustawienia jakości spalania wentylatora (klapa wentylatora) niezbędna regulacja parametrów: S6 = 4, S14 = 13, S15 = 2. (Rezerwa R- parametr S6 steruje wentylatorem kotła, rezerwa R2 parametr S14 steruje pompą kotła). OSTRZEŻENIE W kotłach DCxxSP(X), CxxSP i kotłach z palnikiem wbudowanym na górnych drzwiach, nie można korzystać z funkcji kontrolowania instalacji solarnych bezpośrednio z palnika peletu.

23 Połączenie kotła DCxxSP (X), C18SP ze zbiornikiem akumulacyjnym do sterowania palnikiem na podstawie czujników TS i TV, kontrola kotła, palnika i pompy kotła na podstawie czujnika TSV i TK. Funkcja automatycznego uruchamiania palnika po wypaleniu drewna. Informacja- czujnik TK w kotle, czujnik spalin TSV na przewodzie spalinowym oraz czujniki TV i TS w zbiorniku akumulacyjnym są połączone bezpośrednio do palnika. Moduł AD03 jest umieszczony pod maską rozdzielczą kotła i jest podłączony do płyty zaciskowej kotła (Moduł AD03 zacisk LC -pompa, zacisk LA- wentylator), gdzie steruje się pracą wentylatora wyciągowego i pompy w obiegu kotła. Na przełączniku dodany jest specjalny adapter przełączający zasilaniem trybu pracy do kotła DCxxSP (x), C18SP. Dla kotła, palnika i przenośnika konieczne jest zakupienie akcesoriów : Moduł AD03 (P0436), trzy czujniki KTF 20 (3x P0431), czujnik spalin do 400 C lub T7425B1011 do 300 C (P0413 lub P0414), specjalne podłączenie dla kotła DCxxSP(X), C18SP (S0725)- zalecane do zakupu jako zestaw czujników AS 2012 (P0444). Aby wszystko działało dobrze, oprócz podstawowego ustawienia mocy (parametr T4 i T6) oraz ustawienia jakości spalania wentylatora (klapa wentylatora) niezbędna jest regulacja parametrów: S6 = 4, S14 = 13, S15 = 2. Dla kotłów DCxxSP(X), C18SP zaleca się ustawić S40 = 1 dla lepszej pracy pompy w obiegu kotła (Rezerwa R- parametr S6 steruje wentylatorem kotła, rezerwa R2 - parametr S14 steruje pompą kotła). OSTRZEŻENIE W kotłach DCxxSP(X), CxxSP i kotłach z palnikiem wbudowanym na górnych drzwiach, nie można korzystać z funkcji kontrolowania instalacji solarnych bezpośrednio z palnika peletu.

24 Podłączenie kotłów D20P, P20, D30P, P30, D31P, P31, D40P, P40 D50P, P50 ze zbiornikiem akumulacyjnym do sterowania palnikiem, na podstawie czujników TS i TV i sterowania pompą kotła na podstawie czujnika TK. Informacja: Czujniki TV i TS na zbiorniku akumulacyjnym i czujnik TK na kotle są podłączone bezpośrednio do palnika. Moduł AD03 jest umieszczony pod panelem sterującym i jest podłączony do listwy zaciskowej kotła (Moduł AD03 -zacisk Lc zacisk-pompa, LA zacisk-wentylatora), gdzie steruje wentylatorem i pompą w obiegu kotła Dla kotła, palnika i przenośnika konieczne jest zakupienie: modułu AD03 (P0436),trzech czujnikóe KTF 20 (3x P0431). Aby wszystko działało dobrze, oprócz podstawowego ustawienia mocy (parametr T4 i T6) oraz ustawienia jakości spalania wentylatora (klapa wentylatora) niezbędna jest regulacja parametrów: S6 = 4, S14 = 13, S15 = 2. (Rezerwa R- parametr S6 steruje wentylatorem kotła, rezerwa R2 parametr S14 steruje pompą kotła). MORA POLSKA Sp. z o.o. Tel: ul. Wilczak 45/ Poznań handel@mora.com.pl
