Instrukcja obsługi sprz tu Komputer HP Compaq Business PC dx2200 typu microtower

Transkrypt

1 Instrukcja obsługi sprz tu Komputer HP Compaq Business PC dx2200 typu microtower Numer katalogowy dokumentu: Stycze 2006 r Ten podręcznik zawiera podstawowe informacje na temat rozbudowy tego modelu komputera.

2 Å OSTRZE ENIE: Ä PRZESTROGA: Copyright 2006 Hewlett-Packard Development Company, L.P. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez uprzedzenia. Microsoft oraz Windows są znakami towarowymi firmy Microsoft Corporation w USA i w innych krajach. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić wtekście. Niniejszy dokument zawiera prawnie zastrzeżone informacje, które są chronione prawami autorskimi. Żadna część tego dokumentu nie może być kopiowana, reprodukowana ani tłumaczona na inny język bez uprzedniej pisemnej zgody firmy Hewlett-Packard. Tak oznaczane s zalecenia, których nieprzestrzeganie mo e doprowadzić do obra e ciała lub mierci. Tak oznaczane s zalecenia, których nieprzestrzeganie mo e doprowadzić do uszkodzenia sprz tu lub utraty danych. Instrukcja obsługi sprz tu Komputer HP Compaq Business PC dx2200 typu microtower Wydanie pierwsze (stycze 2006 r.) Numer katalogowy dokumentu:

3 Spis tre ci 1 Rozbudowa sprz tu Cechy komputera ułatwiające rozbudowę i serwisowanie Ostrzeżenia i przestrogi Zdejmowanie panelu dostępu i pokrywy przedniej Wyjmowanie zaślepki napędu 5,25 cala Wyjmowanie zaślepki napędu 3,5 cala Instalowanie dodatkowej pamięci Moduły DIMM Moduły DIMM typu DDR2-SDRAM Instalowanie modułów DIMM Instalowanie karty rozszerzeń Wymiana lub rozbudowa napędów Położenie napędów w komputerze Wyjmowanie napędu optycznego 5,25 cala Wyjmowanie urządzenia 3,5-calowego napędu dyskietek lub czytnika kart Wyjmowanie 3,5-calowego dysku twardego Wymiana baterii Wymienianie baterii Zalecenia dotycz ce pracy komputera, rutynowa piel gnacja i przygotowywanie komputera do transportu Zalecenia dotyczące pracy komputera i jego rutynowa pielęgnacja Środki ostrożności przy obchodzeniu się z napędem optycznym Obsługa Czyszczenie Bezpieczeństwo Przygotowanie do transportu Instrukcja obsługi sprz tu iii

4 Spis tre ci 4 Wyładowania elektrostatyczne Zapobieganie wyładowaniom elektrostatycznym Metody uziemiania iv Instrukcja obsługi sprz tu

5 1 Rozbudowa sprz tu Komputer HP Compaq dx2200 typu microtower Przedstawiona powyżej konfiguracja napędów może być inna niż w konkretnym modelu komputera. Instrukcja obsługi sprz tu 1-1

6 Cechy komputera ułatwiaj ce rozbudow iserwisowanie Ostrze enia i przestrogi Å OSTRZE ENIE: Å OSTRZE ENIE: Ä PRZESTROGA: Ä PRZESTROGA: Konstrukcja komputera typu microtower ułatwia jego rozbudowę i serwisowanie. Do przeprowadzenia wielu procedur instalacyjnych opisanych w tym rozdziale potrzebny jest śrubokręt Torx T-15. Przed przystąpieniem do rozbudowy komputera należy uważnie przeczytać wszystkie instrukcje, przestrogi i ostrzeżenia zawarte w tym podręczniku. Ze wzgl du na ryzyko pora enia pr dem elektrycznym lub poparzenia, przed dotkni ciem elementów wewn trznych komputera nale y sprawdzić, czy wtyczka kabla zasilaj cego została wyj ta z gniazda sieci elektrycznej oraz nale y odczekać, a wewn trzne elementy komputera ochłodz si. Ze wzgl du na ryzyko pora enia pr dem elektrycznym, po aru albo uszkodzenia urz dzenia, nie nale y podł czać zł czy telekomunikacyjnych lub telefonicznych do gniazda karty sieciowej (NIC). Elektryczno ć statyczna mo e uszkodzić elektroniczne elementy komputera lub wyposa enie dodatkowe. Przed przyst pieniem do wykonywania opisanych dalej czynno ci nale y rozładować elektryczno ć statyczn, dotykaj c na krótko uziemionego metalowego obiektu. Wi cej informacji na ten temat mo na znale ć w rozdziale 4, Wyładowania elektrostatyczne. Gdy komputer jest podł czony do ródła pr du przemiennego, napi cie jest zawsze dostarczane do płyty głównej. Aby zapobiec uszkodzeniu płyty głównej, przed zdj ciem obudowy nale y odł czyć kabel zasilaj cy od ródła zasilania Instrukcja obsługi sprz tu

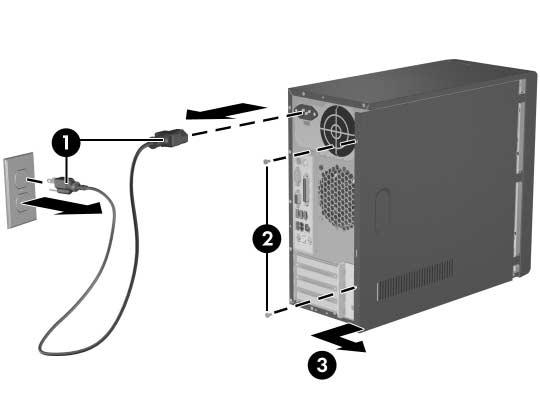

7 Zdejmowanie panelu dost pu i pokrywy przedniej Ä PRZESTROGA: Przed zdj ciem panelu dost pu komputera nale y sprawdzić, czy komputer jest wył czony, a wtyczka kabla zasilaj cego jest wyj ta z gniazda sieci elektrycznej. 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera 1, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Usuń dwa wkręty mocujące panel dostępu do podstawy montażowej komputera Przesuń panel dostępu do tyłu o około 1,25 cm, a następnie zdejmij go z komputera 3. Odł czanie kabla zasilaj cego i zdejmowanie panelu dost pu Instrukcja obsługi sprz tu 1-3

8 Aby założyć panel dostępu, należy wykonać powyższe czynności w odwrotnej kolejności. 5. Aby zdjąć pokrywę przednią, pociągnij na zewnątrz wszystkie trzy wypustki umieszczone z lewej strony pokrywy 1, a następnie odchyl pokrywę od podstawy montażowej 2, zaczynając od lewej strony. Zdejmowanie pokrywy przedniej Aby założyć pokrywę przednią, należy włożyć trzy zaczepy z prawej strony pokrywy do prostokątnych otworów w podstawie montażowej, a następnie przechylić pokrywę, tak aby zatrzaski na trzech wypustkach z lewej strony pokrywy wskoczyły na swoje miejsce w podstawie montażowej Instrukcja obsługi sprz tu

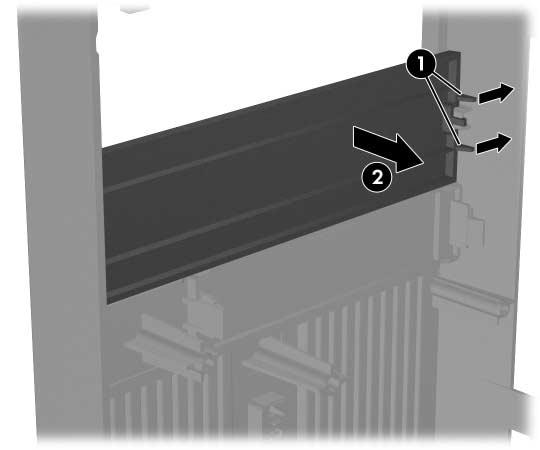

9 Wyjmowanie za lepki nap du 5,25 cala Jeśli komputer został dostarczony z pustą wnęką napędu opcjonalnego 5,25 cala, wnęka ta jest osłonięta zaślepką. Przed przystąpieniem do instalowania napędu w tej wnęce należy usunąć zaślepkę. 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Zdejmij panel dostępu i pokrywę przednią komputera. Odpowiednie instrukcje znajdują się w części Zdejmowanie panelu dostępu i pokrywy przedniej. 4. Odwróć pokrywę przednią jej wewnętrzną stroną w swoim kierunku, naciśnij dwie wypustki mocujące znajdujące się z prawej strony w kierunku zewnętrznej krawędzi pokrywy 1, a następnie pociągnij zaślepkę do wewnątrz w celu jej wyjęcia 2. Wyjmowanie za lepki 5,25 cala Aby zainstalować zaślepkę 5,25 cala, należy wsunąć jej lewą stronę do dwóch otworów przytrzymujących z lewej strony pokrywy przedniej, a następnie zatrzasnąć prawą stronę zaślepki na miejscu. Instrukcja obsługi sprz tu 1-5

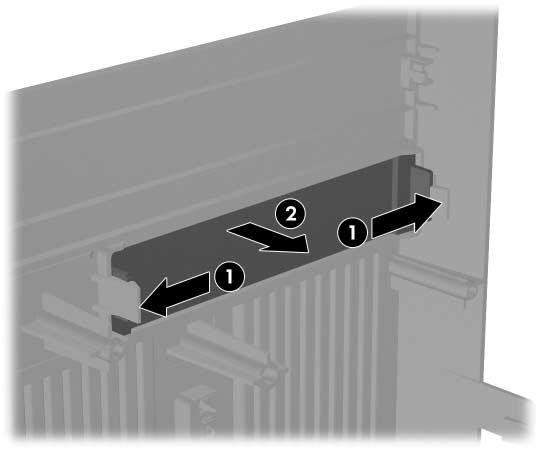

10 Wyjmowanie za lepki nap du 3,5 cala Jeśli komputer został dostarczony z pustą wnęką 3,5-calową, wnęka ta jest osłonięta zaślepką. Przed przystąpieniem do instalowania urządzenia w tej wnęce należy usunąć zaślepkę. 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Zdejmij panel dostępu i pokrywę przednią komputera. Odpowiednie instrukcje znajdują się w części Zdejmowanie panelu dostępu i pokrywy przedniej. 4. Odwróć pokrywę przednią jej wewnętrzną stroną w swoim kierunku, naciśnij na zewnątrz dwie wypustki mocujące znajdujące się z obu stron zaślepki 1, a następnie pociągnij zaślepkę do wewnątrz w celu jej wyjęcia 2. Wyjmowanie za lepki 3,5 cala Aby zainstalować zaślepkę 3,5 cala, należy nacisnąć zaślepkę do wewnątrz (od wewnątrz pokrywy przedniej), aż zatrzaśnie się na miejscu Instrukcja obsługi sprz tu

11 Instalowanie dodatkowej pami ci Moduły DIMM Komputer jest wyposażony w synchroniczną pamięć dynamiczną o dostępie swobodnym, o podwójnej szybkości przesyłania danych (DDR2-SDRAM) w modułach w obudowie dwurzędowej (DIMM). W gniazdach pamięci na płycie głównej można zainstalować maksymalnie dwa standardowe moduły DIMM. W gniazdach tych znajduje się przynajmniej jeden fabrycznie zainstalowany moduł DIMM. Gniazda te są oznaczone symbolami DIMM1 i DIMM2. Aby osiągnąć maksymalną efektywność systemu pamięci, na płycie głównej można zainstalować do 2 GB (2 x 1 GB) pamięci. Moduły DIMM typu DDR2-SDRAM Aby system funkcjonował prawidłowo, należy używać następujących modułów DIMM typu DDR2-SDRAM: wyposażonych w standardowe złącza 240-stykowe; niebuforowanych i zgodnych ze specyfikacją PC MHz; 1,9-woltowych modułów DDR2-SDRAM DIMM. Moduły DDR2-SDRAM DIMM muszą też: obsługiwać parametr opóźnienia CAS Latency 4 (CL = 4) w przypadku modułów PC MHz, zawierać obowiązujące informacje dotyczące szeregowych metod wykrywania pamięci (SPD), opublikowane przez organizację JEDEC. Dodatkowo komputer obsługuje: układy pamięci bez funkcji kontroli i korygowania błędów 256 i 512 megabitów oraz 1 gigabit; jednostronne i dwustronne moduły DIMM; moduły DIMM zbudowane z 8 lub 16 układów DDR; moduły DIMM zbudowane z 4 układów SDRAM nie są obsługiwane. System nie uruchomi się, jeżeli zostaną zainstalowane nieobsługiwane moduły DIMM. Instrukcja obsługi sprz tu 1-7

12 Instalowanie modułów DIMM Ä PRZESTROGA: Ä PRZESTROGA: Ä PRZESTROGA: Å OSTRZE ENIE: Gniazda modułów pami ci maj styki pokryte złotem. Aby zapobiec korozji i/lub utlenianiu, b d cym wynikiem stykania si ró nych metali, do rozbudowy pami ci nale y u ywać modułów ze złotymi stykami. Elektryczno ć statyczna mo e uszkodzić elektroniczne elementy komputera lub karty dodatkowe. Przed przyst pieniem do wykonywania opisanych dalej czynno ci nale y rozładować elektryczno ć statyczn, dotykaj c na krótko uziemionego metalowego obiektu. Wi cej informacji mo na znale ć w rozdziale 4, Wyładowania elektrostatyczne. Podczas instalacji modułów pami ci nie wolno dotykać ich styków. W przeciwnym razie mog one ulec uszkodzeniu. 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Zdejmij panel dostępu komputera. 4. Odszukaj gniazda modułów pamięci na płycie głównej. Ze wzgl du na ryzyko poparzenia, przed dotkni ciem elementów wewn trznych komputera nale y poczekać na obni enie ich temperatury Instrukcja obsługi sprz tu

13 5. Otwórz oba zatrzaski gniazda 1, a następnie włóż moduł do gniazda 2. Instalowanie modułu DIMM Moduły pamięci są skonstruowane w taki sposób, że możliwe jest ich zainstalowanie tylko w jednej pozycji. Należy dopasować wycięcie w module do wypustki w gnieździe pamięci. 6. Wciśnij moduł do gniazda, aż zostanie całkowicie i prawidłowo osadzony. Sprawdź, czy zatrzaski są zamknięte Załóż panel dostępu komputera i podłącz kabel zasilający. Komputer powinien automatycznie rozpoznać dodatkową pamięć po następnym uruchomieniu. Instrukcja obsługi sprz tu 1-9

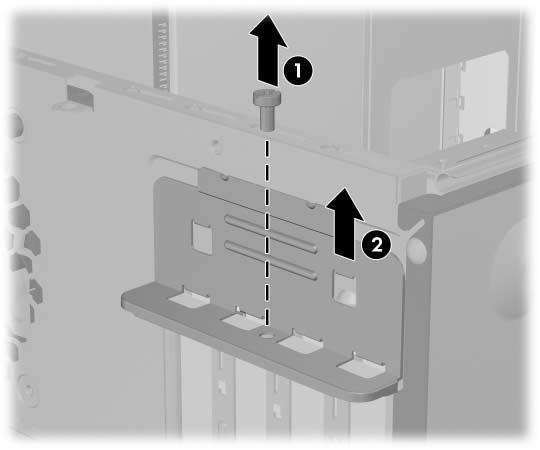

14 Instalowanie karty rozszerze Komputer jest wyposażony w dwa gniazda rozszerzeń PCI, w których można umieszczać karty rozszerzeń o długości maksymalnej 17,46 cm (6,875 cala), jedno gniazdo rozszerzeń PCI Express x1 oraz jedno gniazdo rozszerzeń PCI Express x Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Zdejmij panel dostępu i połóż komputer na boku, stroną ze zdjętym panelem skierowaną ku górze, tak aby mieć dostęp do podzespołów wewnętrznych. 4. Na panelu tylnym komputera usuń wkręt mocujący blokadę osłony gniazda na miejscu 1, a następnie unieś blokadę i wysuń ją z gniazd, aby zdjąć ją z komputera 2. Zwalnianie blokady osłony gniazd Instrukcja obsługi sprz tu

15 5. Jeśli instalujesz kartę rozszerzeń po raz pierwszy, musisz za pomocą płaskiego śrubokrętu podważyć na panelu tylnym metalową osłonę, która zakrywa gniazdo rozszerzeń. Upewnij się, że usuwana jest właściwa osłona dla instalowanej karty rozszerzeń. Zdejmowana osłona Górna osłona Druga osłona Trzecia osłona Dolna osłona Typ karty rozszerze PCI Express x16 PCI Express x1 PCI PCI 6. Przytrzymaj kartę tuż nad gniazdem rozszerzeń na płycie głównej, a następnie przesuń kartę w kierunku tylnej części podstawy montażowej, tak aby wspornik karty wsunął się w małą szczelinę w podstawie montażowej. Delikatnie wciśnij kartę do gniazda rozszerzeń na płycie głównej. Dodawanie karty rozszerze Instrukcja obsługi sprz tu

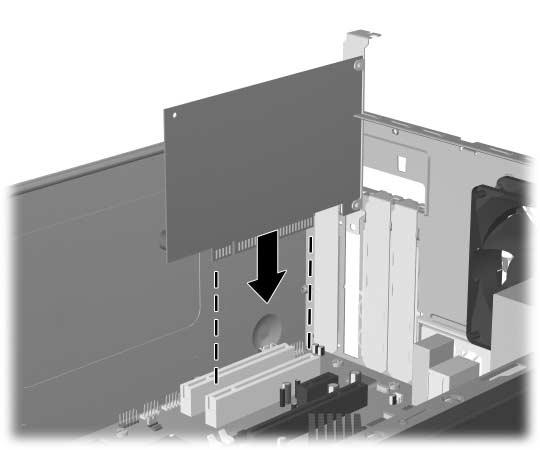

16 Instalując kartę rozszerzeń, należy ją wcisnąć w taki sposób, aby cały styk został prawidłowo osadzony w gnieździe. 7. Trzymając wspornik karty rozszerzeń przy podstawie montażowej, wsuń blokadę osłony gniazda w dół w kierunku wsporników kart rozszerzeń, aby zamocować je na miejscu, a następnie zainstaluj wkręt mocujący blokadę osłony gniazda. 8. W razie potrzeby podłącz do zainstalowanej karty kable zewnętrzne. W razie potrzeby podłącz do płyty głównej kable wewnętrzne. 9. Załóż panel dostępu komputera i podłącz kabel zasilający. Aby wyjąć kartę rozszerzeń, należy wykonać powyższe czynności w odwrotnej kolejności. Ä PRZESTROGA: Po wyj ciu karty rozszerze z gniazda nale y wło yć na jej miejsce now kart lub zainstalować osłon gniazda, aby zapewnione było prawidłowe chłodzenie elementów wewn trznych podczas pracy. Wymiana lub rozbudowa nap dów Ä PRZESTROGA: Komputer obsługuje do pięciu napędów, które mogą zostać zainstalowane w różnych konfiguracjach. W tej części zawarte są procedury wymiany lub rozbudowy napędów pamięci masowej. Do usuwania i instalowania wkrętów prowadzących i wkrętów przytrzymujących potrzebny jest śrubokręt Torx T-15. Przed wyj ciem dysku twardego nale y utworzyć kopie zapasowe plików osobistych, umieszczaj c je na zewn trznym urz dzeniu pami ci masowej, na przykład na dysku CD. Niezastosowanie si do tego zalecenia mo e doprowadzić do utraty danych. Po wymianie podstawowego dysku twardego konieczne b dzie uruchomienie dysku CD Restore Plus! wcelu załadowania plików zainstalowanych fabrycznie przez firm HP Instrukcja obsługi sprz tu

17 Poło enie nap dów w komputerze Przedstawiona poniżej konfiguracja napędów może być inna niż w konkretnym modelu komputera. Poło enie nap dów 1 Zewn trzna wn ka nap du optycznego 5,25 cala o pełnej wysoko ci 2 Zewn trzna wn ka nap du opcjonalnego 5,25 cala opełnej wysoko ci 3 Zewn trzna wn ka nap du opcjonalnego 3,5 cala (na ilustracji przedstawiono czytnik kart)* 4 Wewn trzna wn ka 3,5 cala o 1/3 wysoko ci (przeznaczona na opcjonalny dodatkowy dysk twardy) 5 Wewn trzna wn ka 3,5 cala o 1/3 wysoko ci (przeznaczona na podstawowy dysk twardy) *Zewn trzna wn ka nap du opcjonalnego 3,5 cala obsługuje nap dy dyskietek i czytniki kart. Instrukcja obsługi sprz tu

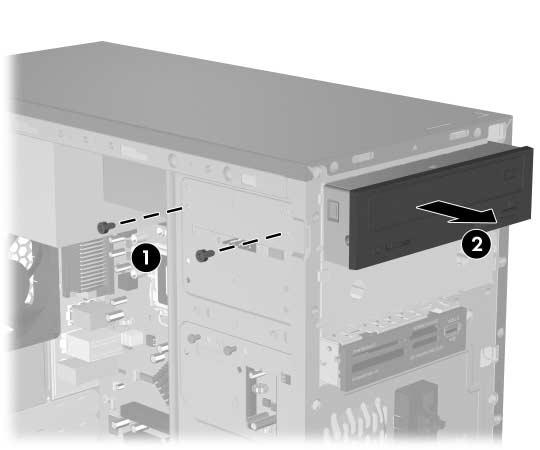

18 Wyjmowanie nap du optycznego 5,25 cala 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Zdejmij panel dostępu i pokrywę przednią komputera. Odpowiednie instrukcje znajdują się w części Zdejmowanie panelu dostępu i pokrywy przedniej. 4. Odłącz kabel zasilający i kabel transferu danych od złączy z tyłu napędu. 5. Usuń dwa wkręty przytrzymujące, które mocują napęd we wnęce 1, a następnie wysuń napęd od przodu wnęki 2. Wyjmowanie nap du zewn trznego 5,25 cala Aby zainstalować napęd, należy wykonać powyższe czynności w odwrotnej kolejności. Z przodu nowego napędu należy zainstalować wkręt prowadzący. Pomaga on w utrzymaniu napędu na miejscu Instrukcja obsługi sprz tu

19 W przypadku instalowania napędu w dolnej wnęce 5,25 cala należy usunąć metalową osłonę zasłaniającą wnękę, naciskając do wewnątrz srebrną wypustkę z lewej strony podstawy montażowej, a następnie wyciągając osłonę od przodu podstawy montażowej. W przedniej części podstawy montażowej, za pokrywą przednią, znajduje się osiem dodatkowych wkrętów prowadzących/przytrzymujących. Cztery z nich mają standardowe gwinty typu 6-32, a cztery pozostałe gwinty metryczne M3. Wkręty standardowe są przeznaczone dla dysków twardych i mają srebrne wykończenie. Wkręty metryczne są przeznaczone dla pozostałych napędów i mają czarne wykończenie. Należy użyć odpowiednich wkrętów prowadzących do zainstalowania napędu. Instrukcja obsługi sprz tu

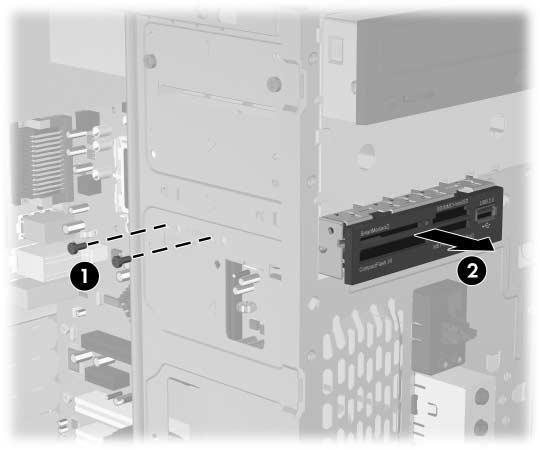

20 Wyjmowanie urz dzenia 3,5-calowego nap du dyskietek lub czytnika kart W zewnętrznej wnęce napędu 3,5 cala może być zainstalowany napęd dyskietek lub czytnik kart. Procedura wyjmowania jest taka sama dla obu urządzeń. 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Zdejmij panel dostępu i pokrywę przednią komputera. Odpowiednie instrukcje znajdują się w części Zdejmowanie panelu dostępu i pokrywy przedniej. 4. Jeśli zainstalowanym urządzeniem jest czytnik kart, odłącz wewnętrzny kabel USB od płyty głównej. Jeśli zainstalowanym urządzeniem jest napęd dyskietek, odłącz kabel zasilający i kabel transferu danych od złączy z tyłu napędu. 5. Usuń wkręty przytrzymujące, które mocują urządzenie we wnęce 1, a następnie wysuń urządzenie od przodu wnęki 2. Wyjmowanie urz dzenia 3,5-calowego (na ilustracji przedstawiono czytnik kart) Instrukcja obsługi sprz tu

21 Aby zainstalować urządzenie, należy wykonać powyższe czynności w odwrotnej kolejności. W poniższej tabeli przedstawiono poprawne lokalizacje wkrętów przytrzymujących i prowadzących. Urz dzenie Nap d dyskietek Czytnik kart Wkr ty przytrzymuj ce 2 (oznaczony jako FDD na podstawie monta owej) 2 (oznaczony jako CR na podstawie monta owej) Wkr ty prowadz ce 1 (z lewej strony na przedzie nap du) Brak W przypadku instalowania napędu w wewnętrznej wnęce napędu 3,5 cala po raz pierwszy należy najpierw za pomocą płaskiego śrubokrętu podważyć metalową osłonę zakrywającą wnękę. W przedniej części podstawy montażowej, za pokrywą przednią, znajduje się osiem dodatkowych wkrętów prowadzących/przytrzymujących. Cztery z nich mają standardowe gwinty typu 6-32, a cztery pozostałe gwinty metryczne M3. Wkręty standardowe są przeznaczone dla dysków twardych i mają srebrne wykończenie. Wkręty metryczne są przeznaczone dla pozostałych napędów i mają czarne wykończenie. Należy użyć odpowiednich wkrętów prowadzących do zainstalowania napędu. Instrukcja obsługi sprz tu

22 Wyjmowanie 3,5-calowego dysku twardego 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. 2. Odłącz kabel zasilający od gniazda sieci elektrycznej i od komputera, a następnie odłącz wszystkie urządzenia zewnętrzne. 3. Zdejmij panel dostępu i pokrywę przednią komputera. Odpowiednie instrukcje znajdują się w części Zdejmowanie panelu dostępu i pokrywy przedniej. 4. Odłącz kabel zasilający i kabel transferu danych od złączy z tyłu dysku twardego. 5. Usuń cztery wkręty przytrzymujące, które mocują napęd we wnęce 1, a następnie wysuń napęd od tyłu wnęki 2. Wyjmowanie 3,5-calowego dysku twardego Aby zainstalować dysk twardy, należy wykonać powyższe czynności w odwrotnej kolejności. Dla napędów instalowanych we wnęce 3,5-calowego dysku twardego nie są wymagane wkręty prowadzące Instrukcja obsługi sprz tu

23 2 Wymiana baterii Wymienianie baterii Å OSTRZE ENIE: Ä PRZESTROGA: Bateria, w którą jest wyposażony komputer, zapewnia zasilanie zegara czasu rzeczywistego. Wymieniając baterię, należy ją zastąpić baterią równoważną do tej pierwotnie zainstalowanej w komputerze. Komputer jest wyposażony w pastylkową baterię litową o napięciu 3 V. Okres eksploatacji baterii litowej można wydłużyć, podłączając komputer do sprawnego gniazda sieci elektrycznej. Zainstalowana w komputerze bateria litowa NIE jest używana, gdy komputer jest podłączony do źródła prądu przemiennego. W komputerze zastosowano wewn trzn bateri litow z dwutlenkiem manganu. W przypadku nieprawidłowego obchodzenia si z bateri istnieje ryzyko po aru lub poparzenia substancj chemiczn. Ze wzgl du na ryzyko doznania obra e ciała, nale y pami tać o nast puj cych zaleceniach: Nie wolno ponownie ładować baterii. Nie nale y poddawać baterii działaniu temperatur wy szych ni 60 C (140 F). Baterii nie wolno rozbierać, zgniatać, przekłuwać, zwierać jej zewn trznych kontaktów ani wrzucać do wody lub ognia. Bateri nale y wymieniać tylko na bateri firmy HP odpowiedni dla tego produktu. Przed przyst pieniem do wymiany baterii nale y pami tać o wykonaniu kopii zapasowej ustawie pami ci CMOS komputera. Wyj cie baterii z komputera powoduje wyzerowanie ustawie pami ci CMOS. Informacje o tworzeniu kopii zapasowej ustawie pami ci CMOS mo na znale ć w Podr czniku do programu Computer Setup (F10) na dysku CD Documentation. Instrukcja obsługi sprz tu 2-1

24 Wymiana baterii N Baterii, pakietów baterii ani akumulatorów nie wolno wyrzucać do zwykłych pojemników na mieci. Aby przekazać je do recyklingu b d prawidłowej likwidacji, nale y skorzystać z publicznego systemu zbiórki b d zwrócić je firmie HP, autoryzowanemu partnerowi firmy HP b d ich agentom. Ä PRZESTROGA: Elektryczno ć statyczna mo e uszkodzić elektroniczne elementy komputera lub wyposa enie dodatkowe. Przed przyst pieniem do wykonywania opisanych dalej czynno ci nale y rozładować elektryczno ć statyczn, dotykaj c na krótko uziemionego metalowego obiektu. 1. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz wszystkie podłączone do niego urządzenia zewnętrzne. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne. Następnie zdejmij panel dostępu komputera. Aby uzyskać dostęp do baterii, konieczne może być wyjęcie karty rozszerzeń. 2. Odszukaj baterię i jej uchwyt na płycie głównej. 3. W zależności od typu uchwytu baterii na płycie głównej, wykonaj poniższe czynności w celu wymiany baterii Instrukcja obsługi sprz tu

25 Wymiana baterii Typ 1 a. Wyjmij baterię z uchwytu. Wyjmowanie baterii pastylkowej (typ 1) b. Wsuń nową baterię do uchwytu, biegunem dodatnim skierowanym w górę. Uchwyt automatycznie zamocuje baterię w prawidłowej pozycji. Instrukcja obsługi sprz tu 2-3

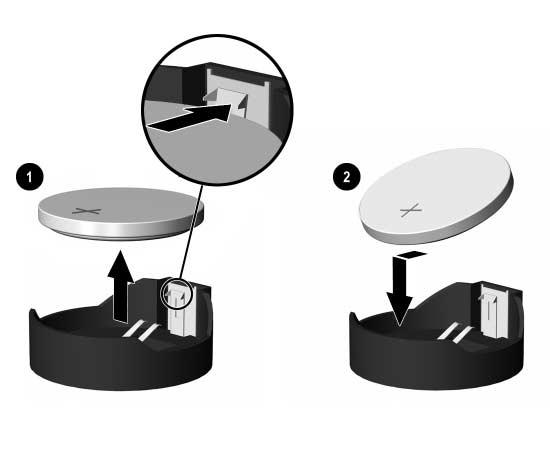

26 Wymiana baterii Typ 2 a. Aby zwolnić baterię z uchwytu, ściśnij metalowy zacisk wystający nad krawędzią baterii. Kiedy bateria wysunie się ku górze, wyjmij ją 1. b. Aby zainstalować nową baterię, wsuń jej brzeg pod krawędź uchwytu, biegunem dodatnim skierowanym w górę. Naciśnij drugi brzeg baterii. Metalowy zacisk powinien wyskoczyć ponad brzeg baterii 2. Wyjmowanie i wkładanie baterii pastylkowej (typ 2) Instrukcja obsługi sprz tu

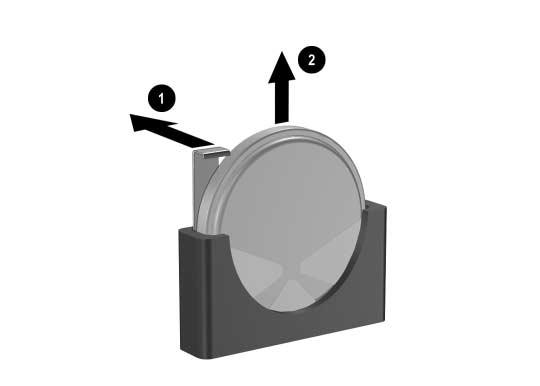

27 Wymiana baterii Typ 3 a. Odciągnij zacisk 1 utrzymujący baterię na miejscu, a następnie wyjmij baterię 2. b. Włóż nową baterię i ustaw zacisk z powrotem na miejscu. Wyjmowanie baterii pastylkowej (typ 3) Po włożeniu baterii należy wykonać poniższe czynności w celu ukończenia procedury wymiany. 4. Załóż pokrywę lub panel dostępu komputera. 5. Podłącz kabel zasilający do gniazda sieci elektrycznej i włącz komputer. 6. Za pomocą programu Computer Setup ustaw ponownie datę i godzinę, hasła oraz inne wartości ustawień systemu. Więcej informacji na ten temat można znaleźć w Podręczniku do programu Computer Setup (F10) na dysku CD Documentation. Instrukcja obsługi sprz tu 2-5

28 3 Zalecenia dotycz ce pracy komputera, rutynowa piel gnacja iprzygotowywanie komputera do transportu Zalecenia dotycz ce pracy komputera i jego rutynowa piel gnacja Przy konfigurowaniu komputera i monitora oraz ich obsłudze należy przestrzegać poniższych zaleceń: Komputer należy chronić przed nadmierną wilgocią, bezpośrednim oddziaływaniem światła słonecznego oraz skrajnie wysokimi i skrajnie niskimi temperaturami. Komputer należy umieścić na stabilnej i płaskiej powierzchni. Ze wszystkich stron komputera i monitora zawierających otwory wentylacyjne należy pozostawić co najmniej 10,5 cm wolnej przestrzeni, aby umożliwić swobodny przepływ powietrza. Nie wolno w żaden sposób blokować otworów wentylacyjnych ani otworów wlotowych, gdyż utrudni to swobodny przepływ powietrza. Nie należy ustawiać klawiatury z opuszczonymi stopkami bezpośrednio przed komputerem, ponieważ to również ogranicza przepływ powietrza. Nie wolno korzystać z komputera przy zdjętej pokrywie lub panelu bocznym. Nie należy ustawiać komputerów jeden na drugim ani ustawiać ich tak blisko siebie, że mogłyby oddziaływać na siebie wzajemnie powietrzem obiegowym lub podgrzanym. Jeżeli komputer będzie używany w osobnej obudowie, należy zapewnić obudowie wentylację wlotową i wylotową. Nadal też mają zastosowanie wszystkie powyższe zalecenia dotyczące pracy komputera. Instrukcja obsługi sprz tu 3-1

29 Zalecenia dotycz ce pracy komputera, rutynowa piel gnacja i przygotowywanie komputera do transportu Komputer i klawiaturę należy chronić przed kontaktem z płynami. Nie wolno zasłaniać szczelin wentylacyjnych monitora żadnym materiałem. Należy zainstalować lub uaktywnić funkcje zarządzania energią dostępne w systemie operacyjnym lub inne oprogramowanie, w tym stany uśpienia. Przed przystąpieniem do wykonywania wymienionych niżej czynności należy zawsze wyłączyć komputer. Powierzchnie zewnętrzne komputera należy czyścić za pomocą miękkiej i wilgotnej tkaniny. Używanie środków czyszczących może zniszczyć powierzchnię lub spowodować jej odbarwienie. Od czasu do czasu należy przeczyścić otwory wentylacyjne ze wszystkich stron komputera. Niektóre rodzaje włókien, kurz i inne ciała obce mogą zablokować szczeliny wentylacyjne i ograniczyć przepływ powietrza. rodki ostro no ci przy obchodzeniu si z nap dem optycznym Obsługa Podczas obsługi lub czyszczenia napędu optycznego należy przestrzegać poniższych zaleceń. Nie wolno przesuwać napędu podczas pracy. Może to spowodować błędy odczytu danych. Należy unikać poddawania napędu nagłym zmianom temperatur, gdyż może to powodować uszkodzenia wewnątrz urządzenia. Jeżeli napęd jest włączony, a temperatura nagle ulegnie gwałtownej zmianie, należy odczekać przynajmniej godzinę, a następnie wyłączyć zasilanie. Po natychmiastowym przystąpieniu do używania napędu mogą się pojawić problemy z odczytywaniem danych. Należy unikać umieszczania napędu w miejscu, gdzie będzie on narażony na dużą wilgotność, skrajne temperatury, drgania mechaniczne lub bezpośrednie działanie światła słonecznego Instrukcja obsługi sprz tu

30 Zalecenia dotycz ce pracy komputera, rutynowa piel gnacja i przygotowywanie komputera do transportu Czyszczenie Panel przedni oraz elementy sterujące należy czyścić miękką ściereczką suchą lub zwilżoną w roztworze łagodnego detergentu. Nie wolno bezpośrednio spryskiwać urządzenia żadnymi środkami czyszczącymi. Nie wolno czyścić urządzenia rozpuszczalnikami (na przykład alkoholem lub benzenem), ponieważ substancje te mogą uszkodzić powierzchnię. Bezpiecze stwo Jeżeli do napędu przedostanie się jakiś obiekt lub płyn, należy niezwłocznie odłączyć komputer od zasilania i dostarczyć go do autoryzowanego punktu serwisowego firmy HP. Przygotowanie do transportu Przygotowując komputer do transportu, należy postępować zgodnie z poniższymi wskazówkami: 1. Utwórz kopie zapasowe danych znajdujących się na dysku twardym. W tym celu użyj dysków PD, taśm, dysków CD lub dyskietek. Zadbaj o to, aby nośniki zawierające kopie zapasowe nie były w czasie przechowywania lub transportu poddawane działaniu impulsów elektrycznych ani magnetycznych. Dysk twardy jest blokowany automatycznie po wyłączeniu zasilania komputera. 2. Wyjmij z napędów dyskietki programowe i umieść je w osobnym miejscu. 3. Włóż pustą dyskietkę do napędu dyskietek, aby zabezpieczyć go na czas transportu. Nie używaj dyskietki, na której są już zapisane lub będą zapisywane dane. 4. Wyłącz komputer i podłączone do niego urządzenia zewnętrzne. 5. Odłącz kabel zasilający od gniazda sieci elektrycznej, a następnie od komputera. Instrukcja obsługi sprz tu 3-3

31 Zalecenia dotycz ce pracy komputera, rutynowa piel gnacja i przygotowywanie komputera do transportu 6. Odłącz elementy komputera i urządzenia zewnętrzne od źródła zasilania, a następnie od komputera. Przed transportem komputera sprawdź, czy wszystkie karty są właściwie osadzone i zamocowane w gniazdach na płycie głównej. 7. Zapakuj elementy komputera i urządzenia zewnętrzne do ich oryginalnych lub podobnych opakowań, z odpowiednią ilością materiału tłumiącego, zabezpieczającego je podczas podróży Instrukcja obsługi sprz tu

32 4 Wyładowania elektrostatyczne Ładunki elektrostatyczne znajdujące się na ciele człowieka lub innym przewodniku mogą doprowadzić do uszkodzenia płyty głównej lub innych czułych elementów czy urządzeń. Może to spowodować ograniczenie trwałości urządzenia. Zapobieganie wyładowaniom elektrostatycznym Aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi, należy przestrzegać następujących zaleceń: Należy unikać bezpośredniego kontaktu urządzeń ze skórą, przechowując je i transportując w specjalnych opakowaniach antystatycznych. Elementy czułe na wyładowania należy przechowywać w opakowaniach, aż do momentu zainstalowania ich w stacjach roboczych zabezpieczonych przed wyładowaniami elektrostatycznymi. Przed wyjęciem urządzenia z opakowania należy je umieścić na uziemionej powierzchni. Należy unikać dotykania wtyków, przewodów i obwodów elektrycznych. Przed kontaktem z elementami lub układami czułymi na wyładowania trzeba zawsze pamiętać o właściwym uziemieniu. Instrukcja obsługi sprz tu 4-1

33 Wyładowania elektrostatyczne Metody uziemiania Dostępnych jest kilka metod uziemiania. Należy skorzystać z jednej z nich przed dotknięciem lub przystąpieniem do instalowania elementów czułych na wyładowania elektrostatyczne. Na nadgarstek należy zakładać opaskę uziemiającą, połączoną przewodem uziemiającym z podstawą montażową komputera lub samą stacją roboczą. Opaski takie to elastyczne opaski uziemiające, posiadające opór minimum 1 megaoma +/-10 procent. Prawidłowe uziemienie zapewnia opaska przylegająca do skóry. Podczas pracy wykonywanej na stojąco należy stosować opaski na stopy, palce u nóg lub buty. Stojąc na przewodzącej podłodze lub macie rozpraszającej, należy stosować opaski na obie stopy. Należy używać przewodzących narzędzi serwisowych. Należy używać przenośnego zestawu serwisowego wyposażonego w składaną matę rozpraszającą ładunki elektrostatyczne. Zalecany sprzęt do uziemienia można nabyć u autoryzowanego dystrybutora, sprzedawcy lub serwisanta produktów firmy HP. Więcej informacji o wyładowaniach elektrostatycznych można uzyskać u autoryzowanego dystrybutora, sprzedawcy lub serwisanta produktów firmy HP Instrukcja obsługi sprz tu
