Instrukcja obsługi sprzętu Evo D500 Ultra-Slim Desktop

Transkrypt

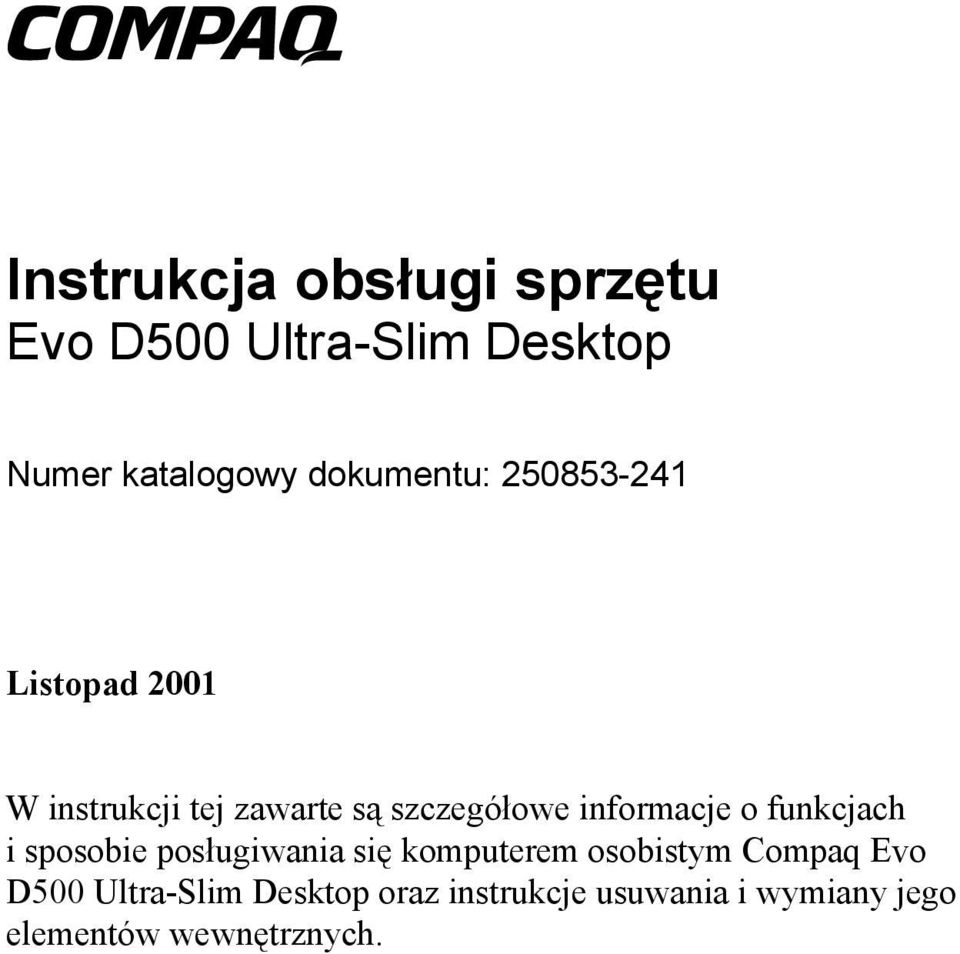

1 b Instrukcja obsługi sprzętu Evo D500 Ultra-Slim Desktop Numer katalogowy dokumentu: Listopad 2001 W instrukcji tej zawarte są szczegółowe informacje o funkcjach i sposobie posługiwania się komputerem osobistym Compaq Evo D500 Ultra-Slim Desktop oraz instrukcje usuwania i wymiany jego elementów wewnętrznych.

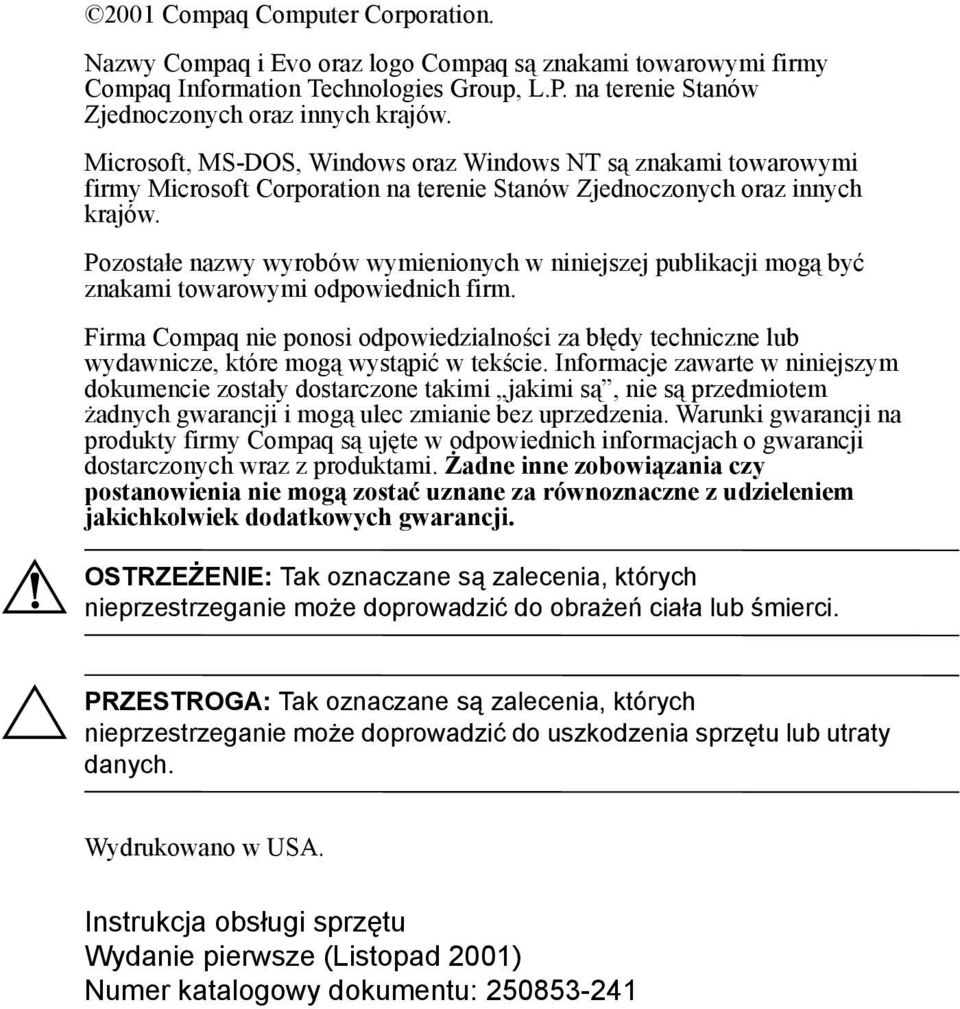

2 Å OSTRZEŻENIE: Ä PRZESTROGA: 2001 Compaq Computer Corporation. Nazwy Compaq i Evo oraz logo Compaq są znakami towarowymi firmy Compaq Information Technologies Group, L.P. na terenie Stanów Zjednoczonych oraz innych krajów. Microsoft, MS-DOS, Windows oraz Windows NT są znakami towarowymi firmy Microsoft Corporation na terenie Stanów Zjednoczonych oraz innych krajów. Pozostałe nazwy wyrobów wymienionych w niniejszej publikacji mogą być znakami towarowymi odpowiednich firm. Firma Compaq nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze, które mogą wystąpić w tekście. Informacje zawarte w niniejszym dokumencie zostały dostarczone takimi jakimi są, nie są przedmiotem żadnych gwarancji i mogą ulec zmianie bez uprzedzenia. Warunki gwarancji na produkty firmy Compaq są ujęte w odpowiednich informacjach o gwarancji dostarczonych wraz z produktami. Żadne inne zobowiązania czy postanowienia nie mogą zostać uznane za równoznaczne z udzieleniem jakichkolwiek dodatkowych gwarancji. Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do obrażeń ciała lub śmierci. Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do uszkodzenia sprzętu lub utraty danych. Wydrukowano w USA. Instrukcja obsługi sprzętu Wydanie pierwsze (Listopad 2001) Numer katalogowy dokumentu:

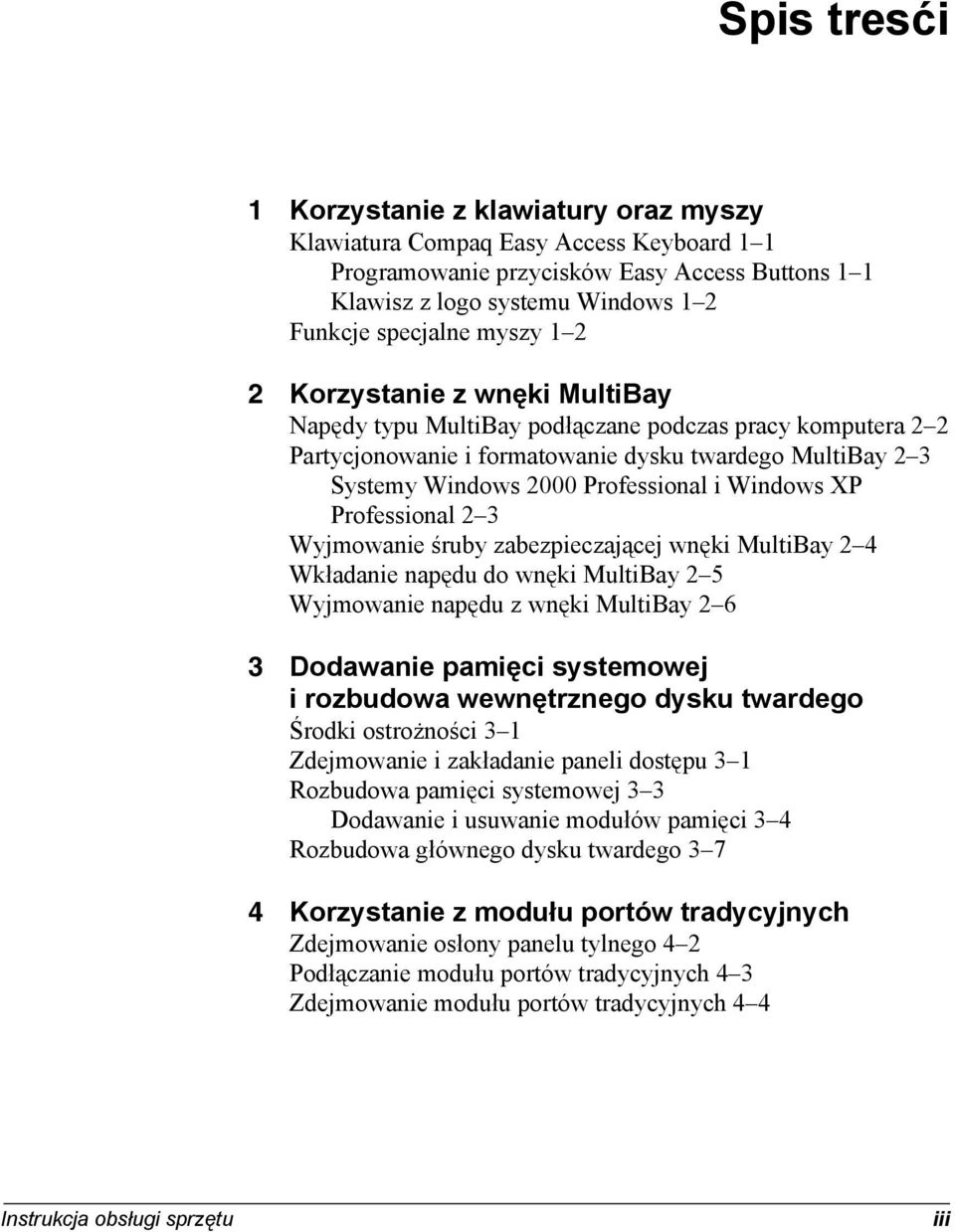

3 Spis tresći 1 Korzystanie z klawiatury oraz myszy Klawiatura Compaq Easy Access Keyboard 1 1 Programowanie przycisków Easy Access Buttons 1 1 Klawisz z logo systemu Windows 1 2 Funkcje specjalne myszy Korzystanie z wnęki MultiBay Napędy typu MultiBay podłączane podczas pracy komputera 2 2 Partycjonowanie i formatowanie dysku twardego MultiBay 2 3 Systemy Windows 2000 Professional i Windows XP Professional 2 3 Wyjmowanie śruby zabezpieczającej wnęki MultiBay 2 4 Wkładanie napędu do wnęki MultiBay 2 5 Wyjmowanie napędu z wnęki MultiBay Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego Środki ostrożności 3 1 Zdejmowanie i zakładanie paneli dostępu 3 1 Rozbudowa pamięci systemowej 3 3 Dodawanie i usuwanie modułów pamięci 3 4 Rozbudowa głównego dysku twardego Korzystanie z modułu portów tradycyjnych Zdejmowanie osłony panelu tylnego 4 2 Podłączanie modułu portów tradycyjnych 4 3 Zdejmowanie modułu portów tradycyjnych 4 4 Instrukcja obsługi sprzętu iii

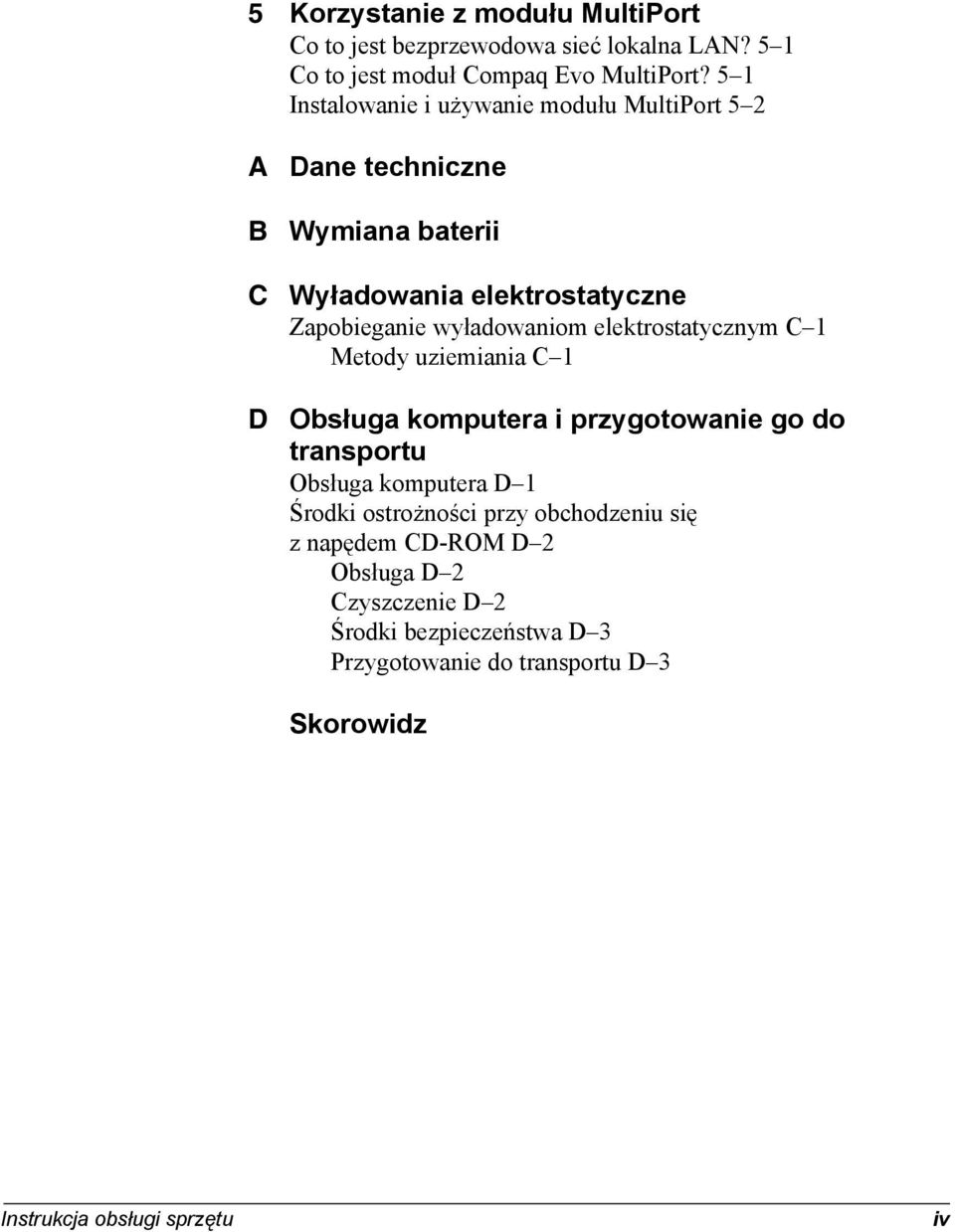

4 5 Korzystanie z modułu MultiPort Co to jest bezprzewodowa sieć lokalna LAN? 5 1 Co to jest moduł Compaq Evo MultiPort? 5 1 Instalowanie i używanie modułu MultiPort 5 2 A B C D Dane techniczne Wymiana baterii Wyładowania elektrostatyczne Zapobieganie wyładowaniom elektrostatycznym C 1 Metody uziemiania C 1 Obsługa komputera i przygotowanie go do transportu Obsługa komputera D 1 Środki ostrożności przy obchodzeniu się z napędem CD-ROM D 2 Obsługa D 2 Czyszczenie D 2 Środki bezpieczeństwa D 3 Przygotowanie do transportu D 3 Skorowidz Instrukcja obsługi sprzętu iv

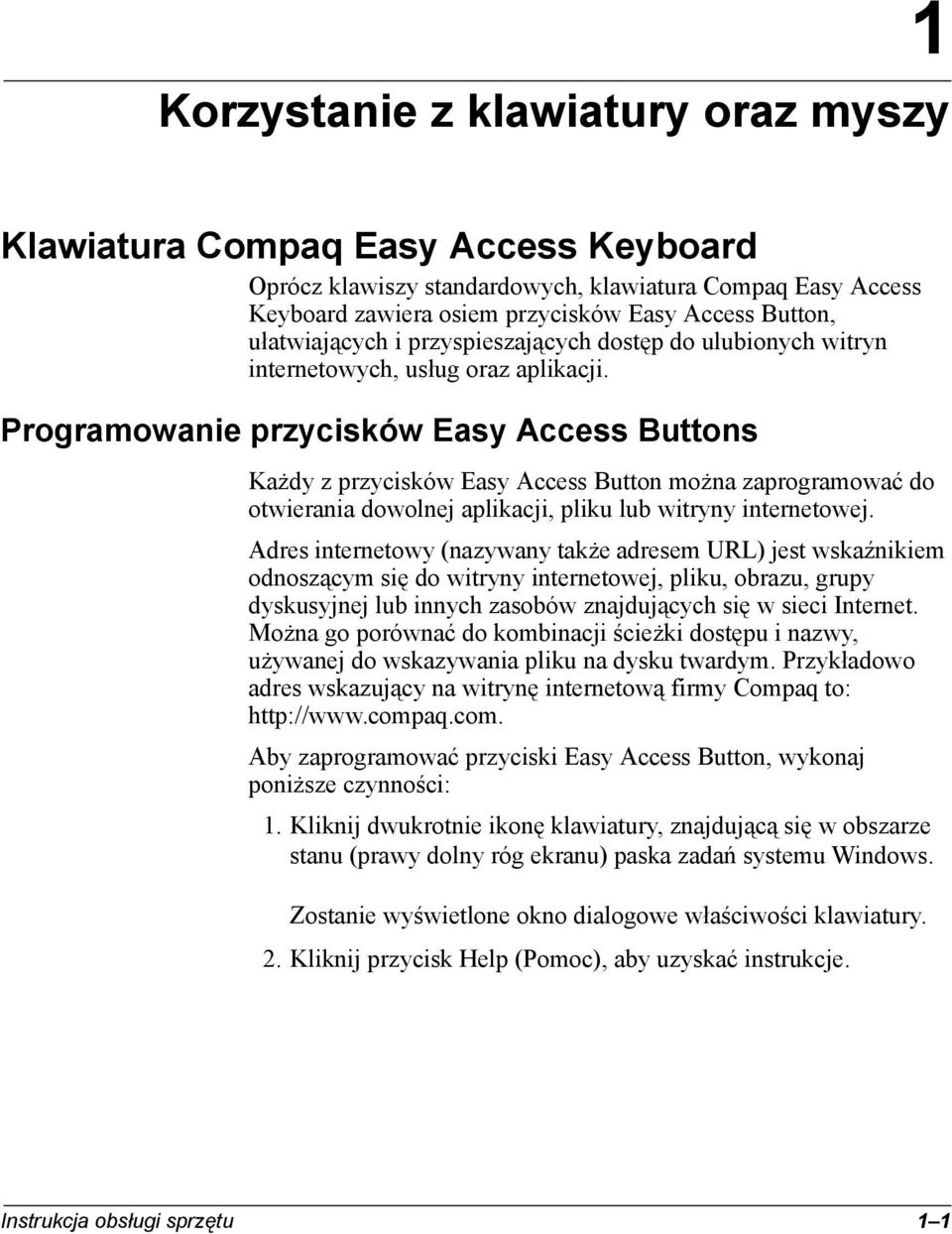

5 1 Korzystanie z klawiatury oraz myszy Klawiatura Compaq Easy Access Keyboard Oprócz klawiszy standardowych, klawiatura Compaq Easy Access Keyboard zawiera osiem przycisków Easy Access Button, ułatwiających i przyspieszających dostęp do ulubionych witryn internetowych, usług oraz aplikacji. Programowanie przycisków Easy Access Buttons Każdy z przycisków Easy Access Button można zaprogramować do otwierania dowolnej aplikacji, pliku lub witryny internetowej. Adres internetowy (nazywany także adresem URL) jest wskaźnikiem odnoszącym się do witryny internetowej, pliku, obrazu, grupy dyskusyjnej lub innych zasobów znajdujących się w sieci Internet. Można go porównać do kombinacji ścieżki dostępu i nazwy, używanej do wskazywania pliku na dysku twardym. Przykładowo adres wskazujący na witrynę internetową firmy Compaq to: Aby zaprogramować przyciski Easy Access Button, wykonaj poniższe czynności: 1. Kliknij dwukrotnie ikonę klawiatury, znajdującą się w obszarze stanu (prawy dolny róg ekranu) paska zadań systemu Windows. Zostanie wyświetlone okno dialogowe właściwości klawiatury. 2. Kliknij przycisk Help (Pomoc), aby uzyskać instrukcje. Instrukcja obsługi sprzętu 1 1

6 Korzystanie z klawiatury oraz myszy Klawisz z logo systemu Windows Klawisz z logo systemu Windows, używany w kombinacji z innymi klawiszami, umożliwia wykonywanie określonych funkcji dostępnych w systemie operacyjnym Windows. Klawisz z logo Windows + F1 Klawisz z logo Windows + Tab Klawisz z logo Windows + e Klawisz z logo Windows + f Klawisz z logo Windows + Ctrl + f Klawisz z logo Windows + m Shift + klawisz z logo Windows + m Klawisz z logo Windows + r Wyświetlenie menu kontekstowego dla wybranego obiektu Aktywacja następnego przycisku na pasku zadań Uruchomienie Eksploratora Windows Uruchomienie okna dialogowego Znajdź dokument Uruchomienie okna dialogowego Znajdź komputer Minimalizacja wszystkich otwartych aplikacji Cofnięcie minimalizacji wszystkich otwartych aplikacji Wyświetlenie okna dialogowego Uruchom Funkcje specjalne myszy Większość aplikacji można obsługiwać za pomocą myszy. W niektórych aplikacjach poszczególnym przyciskom myszy są przypisane specjalne funkcje. Aby przypisać przyciskom myszy inne funkcje, wykonaj poniższe czynności: 1. Kliknij dwukrotnie ikonę myszy, znajdującą się w obszarze stanu (prawy dolny róg ekranu) paska zadań systemu Windows. Zostanie wyświetlone okno dialogowe właściwości myszy. 2. Kliknij przycisk Help (Pomoc), aby uzyskać instrukcje. 1 2 Instrukcja obsługi sprzętu

7 2 Korzystanie z wnęki MultiBay Ä PRZESTROGA: Wnęka MultiBay znajduje się z lewej strony komputera osobistego Evo D500 Ultra-Slim Desktop. Jest to specjalna wnęka obsługująca różne typy opcjonalnych napędów wymiennych o wysokości 12,7 mm: napęd CD-ROM MultiBay 24X (maks.), napęd DVD-ROM MultiBay 8X z oprogramowaniem MPEG-2, napęd SuperDisk LS-240 MultiBay, napęd dyskietek 1,44 MB MultiBay, napęd CD-RW MultiBay, dysk twardy typu SMART MultiBay. Aby zapobiec utracie danych, uszkodzeniu komputera lub napędu, należy postępować zgodnie z poniższymi zaleceniami: Przed wyjęciem lub włożeniem dysku twardego należy zamknąć wszystkie aplikacje i system operacyjny, a następnie wyłączyć komputer. Dysku twardego nie należy wyjmować, gdy komputer jest włączony lub znajduje się w stanie wstrzymania. Przed dotknięciem napędu należy rozładować ładunki elektrostatyczne zgromadzone na powierzchni skóry. Przy wyjmowaniu lub przenoszeniu napędu należy unikać dotykania jego złącza. Przed podróżą, transportem, przechowywaniem lub wyjęciem napędu (z wyjątkiem dysku twardego) należy wyjąć z niego nośniki (dyskietka, dysk CD, dysk DVD) i zamknąć tacę. Z napędem należy obchodzić się ostrożnie. W żadnym wypadku nie wolno go upuścić. Nie wolno wciskać napędu do wnęki na siłę. Należy unikać kontaktu dysku twardego z płynami, jego przechowywania w miejscach narażonych na działanie wysokich temperatur lub w pobliżu urządzeń i komponentów wytwarzających pole magnetyczne (np. monitor, głośniki itp.). Jeżeli zaistnieje konieczność przesłania napędu pocztą, należy włożyć go do specjalnej pogrubionej koperty wykonanej z folii bąbelkowej lub do innego opakowania zabezpieczającego i umieścić na nim napis informujący o konieczności delikatnego obchodzenia się z przesyłką Delikatne urządzenie: Ostrożnie! Instrukcja obsługi sprzętu 2 1

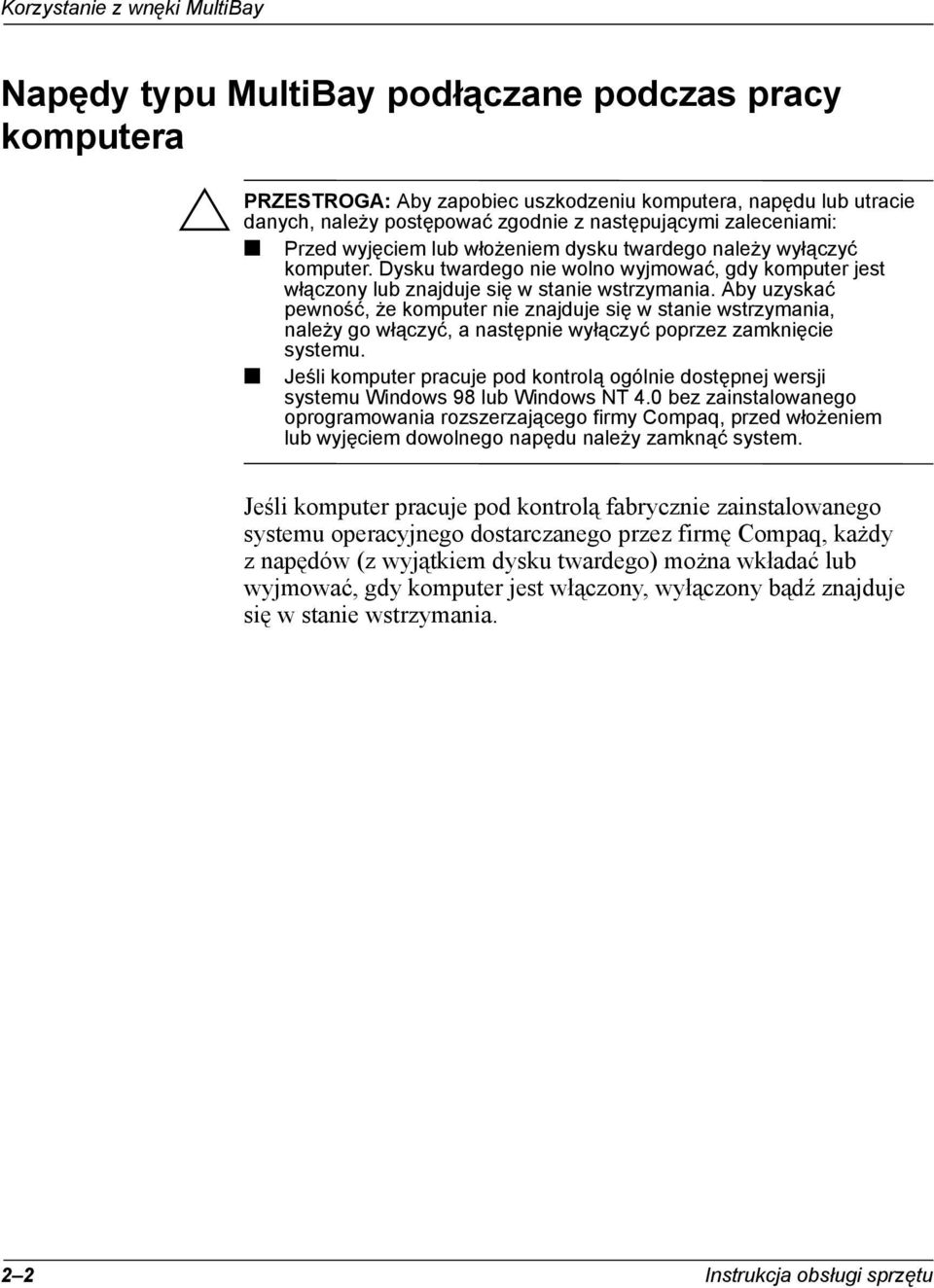

8 Korzystanie z wnęki MultiBay Napędy typu MultiBay podłączane podczas pracy komputera Ä PRZESTROGA: Aby zapobiec uszkodzeniu komputera, napędu lub utracie danych, należy postępować zgodnie z następującymi zaleceniami: Przed wyjęciem lub włożeniem dysku twardego należy wyłączyć komputer. Dysku twardego nie wolno wyjmować, gdy komputer jest włączony lub znajduje się w stanie wstrzymania. Aby uzyskać pewność, że komputer nie znajduje się w stanie wstrzymania, należy go włączyć, a następnie wyłączyć poprzez zamknięcie systemu. Jeśli komputer pracuje pod kontrolą ogólnie dostępnej wersji systemu Windows 98 lub Windows NT 4.0 bez zainstalowanego oprogramowania rozszerzającego firmy Compaq, przed włożeniem lub wyjęciem dowolnego napędu należy zamknąć system. Jeśli komputer pracuje pod kontrolą fabrycznie zainstalowanego systemu operacyjnego dostarczanego przez firmę Compaq, każdy z napędów (z wyjątkiem dysku twardego) można wkładać lub wyjmować, gdy komputer jest włączony, wyłączony bądź znajduje się w stanie wstrzymania. 2 2 Instrukcja obsługi sprzętu

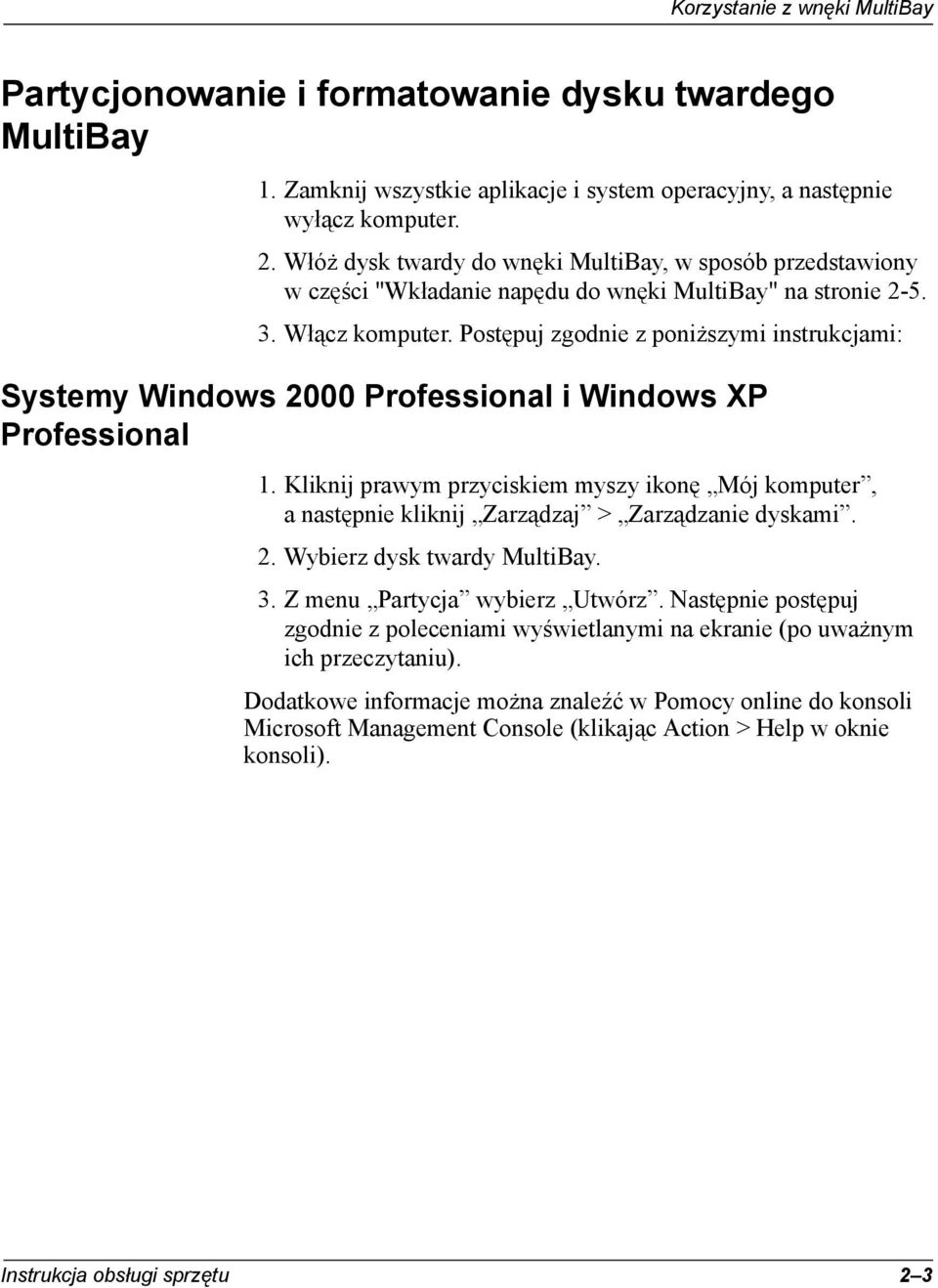

9 Korzystanie z wnęki MultiBay Partycjonowanie i formatowanie dysku twardego MultiBay 1. Zamknij wszystkie aplikacje i system operacyjny, a następnie wyłącz komputer. 2. Włóż dysk twardy do wnęki MultiBay, w sposób przedstawiony w części "Wkładanie napędu do wnęki MultiBay" na stronie Włącz komputer. Postępuj zgodnie z poniższymi instrukcjami: Systemy Windows 2000 Professional i Windows XP Professional 1. Kliknij prawym przyciskiem myszy ikonę Mój komputer, a następnie kliknij Zarządzaj > Zarządzanie dyskami. 2. Wybierz dysk twardy MultiBay. 3. Z menu Partycja wybierz Utwórz. Następnie postępuj zgodnie z poleceniami wyświetlanymi na ekranie (po uważnym ich przeczytaniu). Dodatkowe informacje można znaleźć w Pomocy online do konsoli Microsoft Management Console (klikając Action > Help w oknie konsoli). Instrukcja obsługi sprzętu 2 3

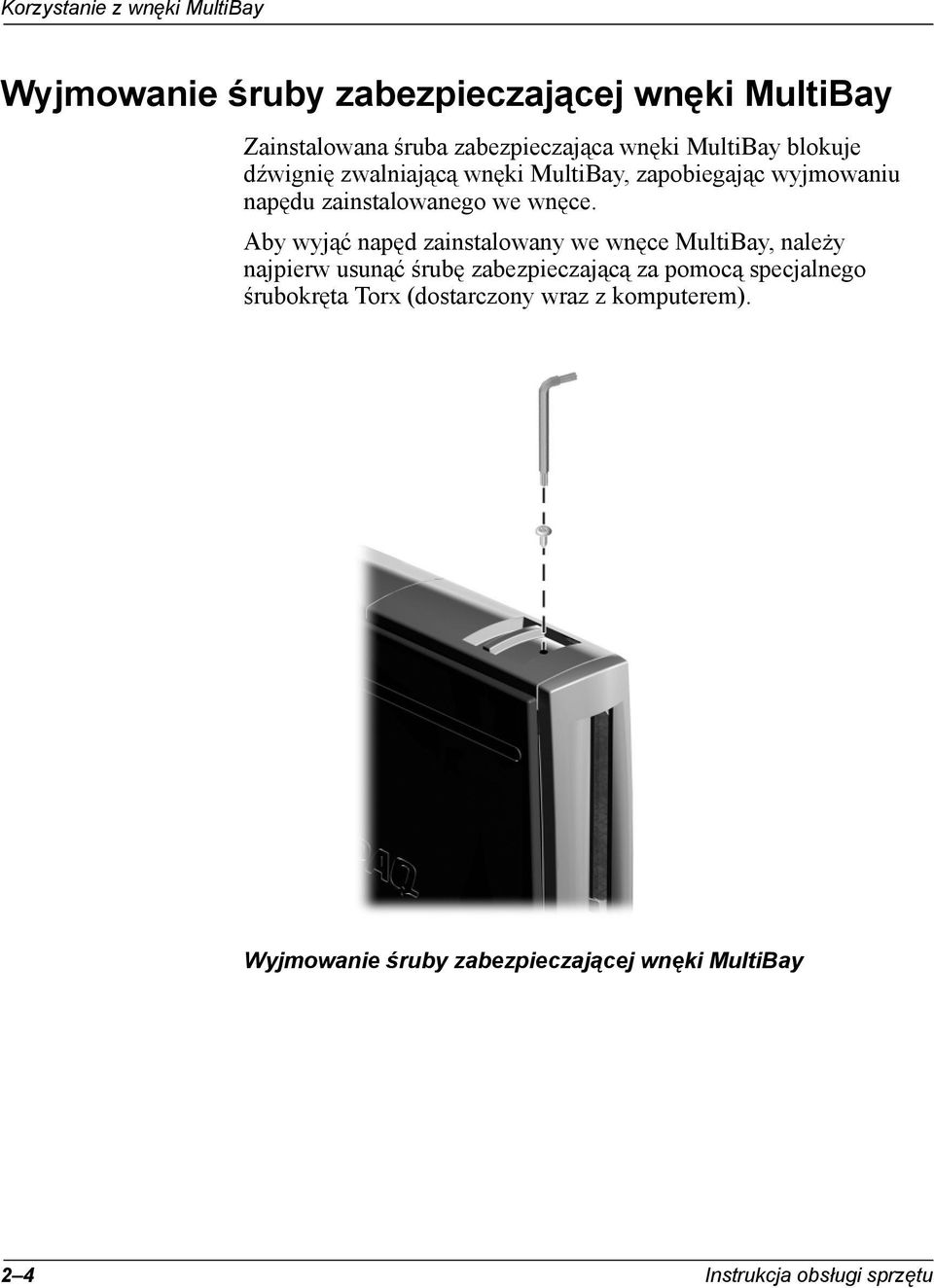

10 Korzystanie z wnęki MultiBay Wyjmowanie śruby zabezpieczającej wnęki MultiBay Zainstalowana śruba zabezpieczająca wnęki MultiBay blokuje dźwignię zwalniającą wnęki MultiBay, zapobiegając wyjmowaniu napędu zainstalowanego we wnęce. Aby wyjąć napęd zainstalowany we wnęce MultiBay, należy najpierw usunąć śrubę zabezpieczającą za pomocą specjalnego śrubokręta Torx (dostarczony wraz z komputerem). Wyjmowanie śruby zabezpieczającej wnęki MultiBay 2 4 Instrukcja obsługi sprzętu

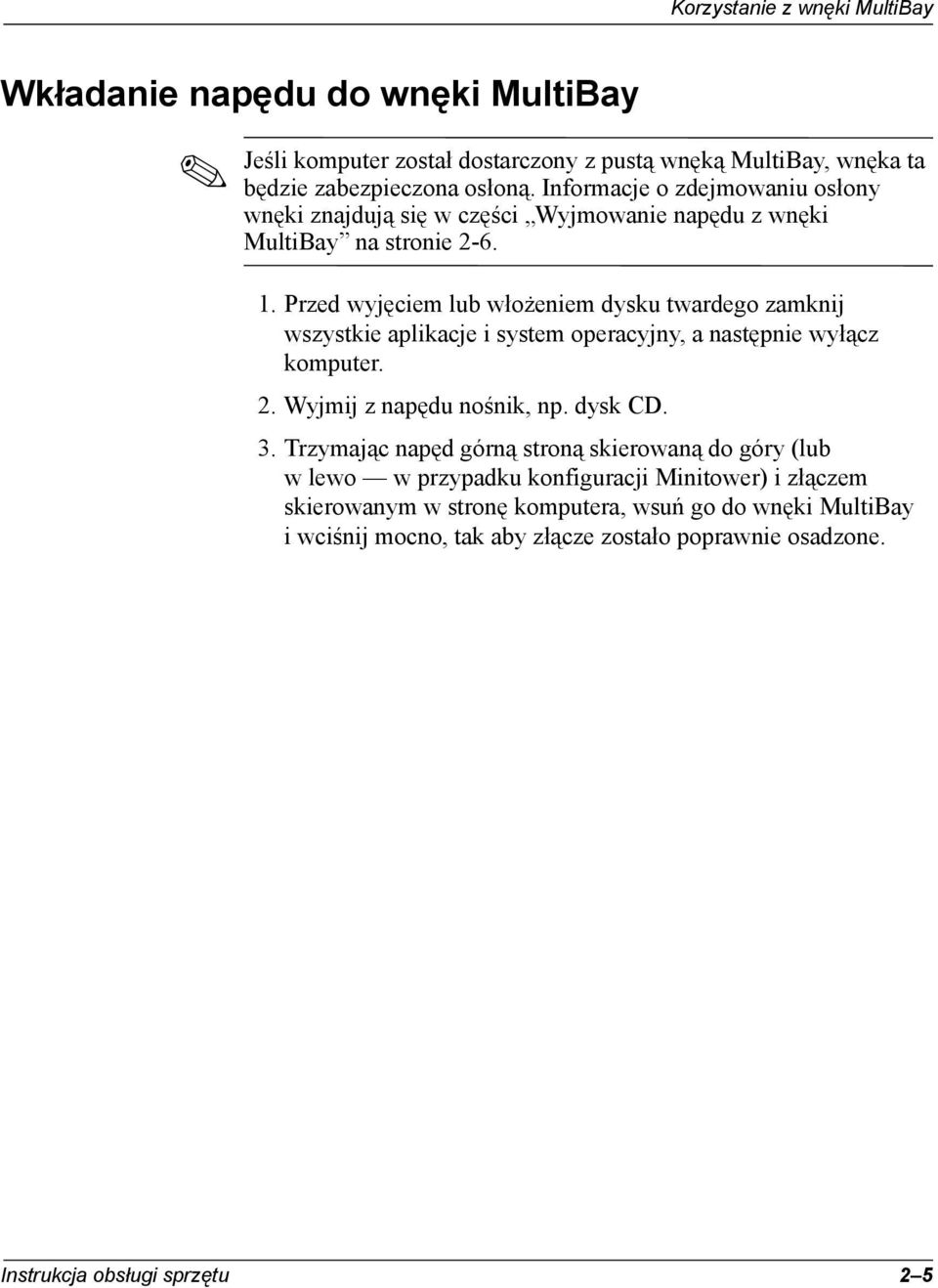

11 Korzystanie z wnęki MultiBay Wkładanie napędu do wnęki MultiBay Jeśli komputer został dostarczony z pustą wnęką MultiBay, wnęka ta będzie zabezpieczona osłoną. Informacje o zdejmowaniu osłony wnęki znajdują się w części Wyjmowanie napędu z wnęki MultiBay na stronie Przed wyjęciem lub włożeniem dysku twardego zamknij wszystkie aplikacje i system operacyjny, a następnie wyłącz komputer. 2. Wyjmij z napędu nośnik, np. dysk CD. 3. Trzymając napęd górną stroną skierowaną do góry (lub w lewo w przypadku konfiguracji Minitower) i złączem skierowanym w stronę komputera, wsuń go do wnęki MultiBay i wciśnij mocno, tak aby złącze zostało poprawnie osadzone. Instrukcja obsługi sprzętu 2 5

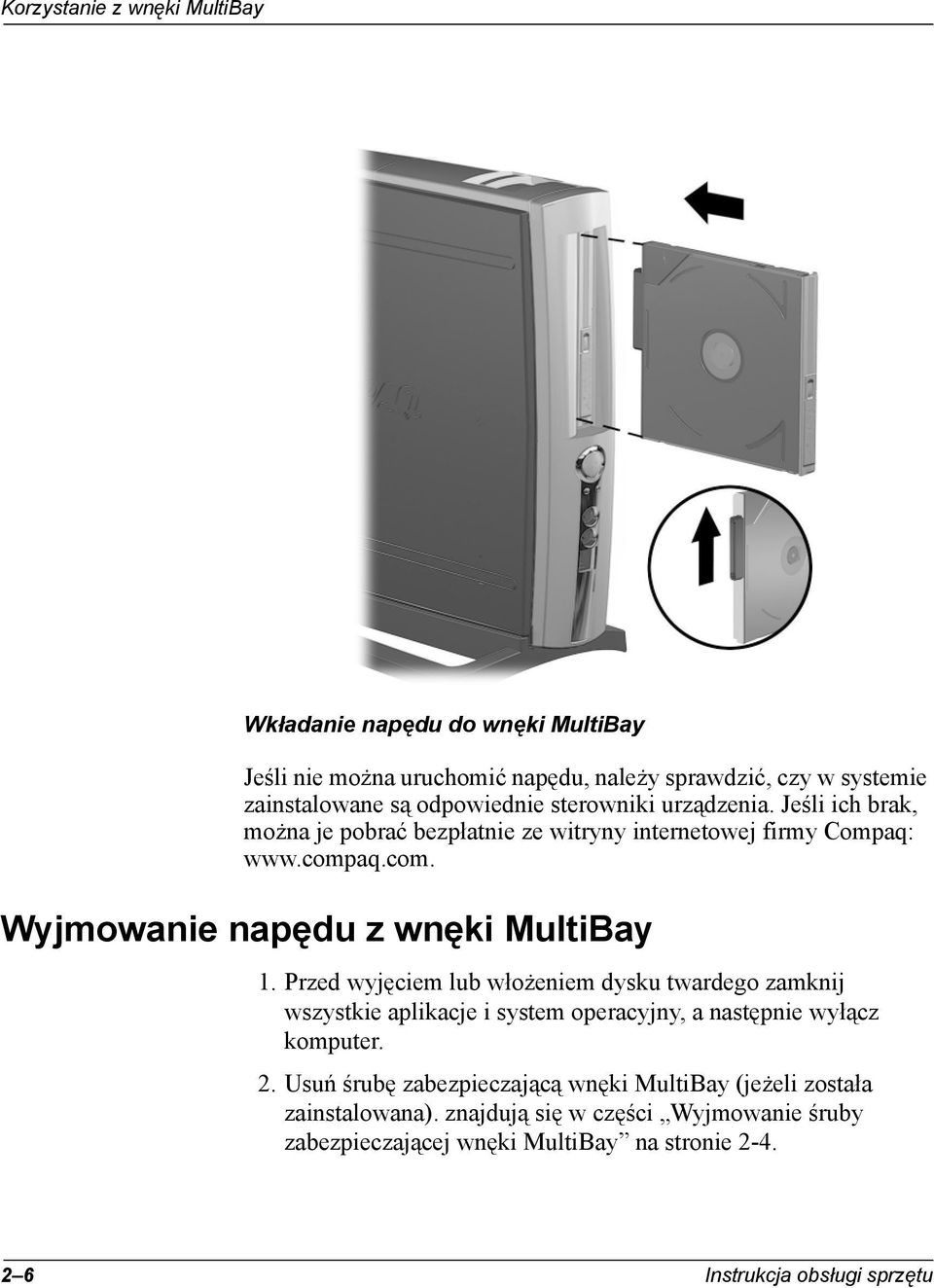

12 Korzystanie z wnęki MultiBay Wkładanie napędu do wnęki MultiBay Jeśli nie można uruchomić napędu, należy sprawdzić, czy w systemie zainstalowane są odpowiednie sterowniki urządzenia. Jeśli ich brak, można je pobrać bezpłatnie ze witryny internetowej firmy Compaq: Wyjmowanie napędu z wnęki MultiBay 1. Przed wyjęciem lub włożeniem dysku twardego zamknij wszystkie aplikacje i system operacyjny, a następnie wyłącz komputer. 2. Usuń śrubę zabezpieczającą wnęki MultiBay (jeżeli została zainstalowana). znajdują się w części Wyjmowanie śruby zabezpieczającej wnęki MultiBay na stronie Instrukcja obsługi sprzętu

13 Korzystanie z wnęki MultiBay 3. Przesuń dźwignię zwalniającą w kierunku przedniej części komputera, aby wysunąć napęd z wnęki MultiBay. Wyjmowanie napędu z wnęki MultiBay Jeśli komputer został dostarczony z pustą wnęką MultiBay, wnęka ta będzie zabezpieczona osłoną. Aby zdjąć osłonę wnęki przed włożeniem napędu MultiBay, należy postępować zgodnie z powyższą procedurą. Instrukcja obsługi sprzętu 2 7

14 3 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego Środki ostrożności Å OSTRZEŻENIE: Ä PRZESTROGA: Przed rozbudową pamięci systemowej lub dysku twardego należy uważnie przeczytać wszystkie instrukcje, przestrogi i ostrzeżenia zawarte w tej publikacji. Ze względu na ryzyko porażenia prądem lub poparzenia, przed dotknięciem elementów wewnętrznych komputera należy sprawdzić, czy wtyczka kabla zasilającego została wyjęta z gniazda sieci elektrycznej oraz należy odczekać, aż wewnętrzne elementy komputera ochłodzą się. Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub jego urządzenia dodatkowe. Przed przystąpieniem do opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego obiektu metalowego. Więcej informacji na ten temat znajduje się w dodatku C, zatytułowanym Wyładowania elektrostatyczne. Zdejmowanie i zakładanie paneli dostępu Aby uzyskać dostęp do pamięci systemowej lub wewnętrznego dysku twardego komputera, konieczne jest zdjęcie panelu dostępu, w sposób opisany poniżej: Instrukcja obsługi sprzętu 3 1

15 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego 1. Zamknij wszystkie aplikacje oraz system operacyjny, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej. Panel dostępu może być zamocowany opcjonalnym kablem z blokadą, co zapobiega wyjmowaniu wewnętrznych elementów komputera, zdejmowaniu osłony napędu tylnego oraz modułu portów tradycyjnych (jeżeli jest zainstalowany). Za pomocą kabla można też przymocować komputer do nieruchomego obiektu. 2. Wyjmij opcjonalny kabel z blokadą, jeżeli jest zainstalowany. 3. Odkręć dwie śruby z tyłu komputera, a następnie podnieś panel dostępu. 3 2 Instrukcja obsługi sprzętu

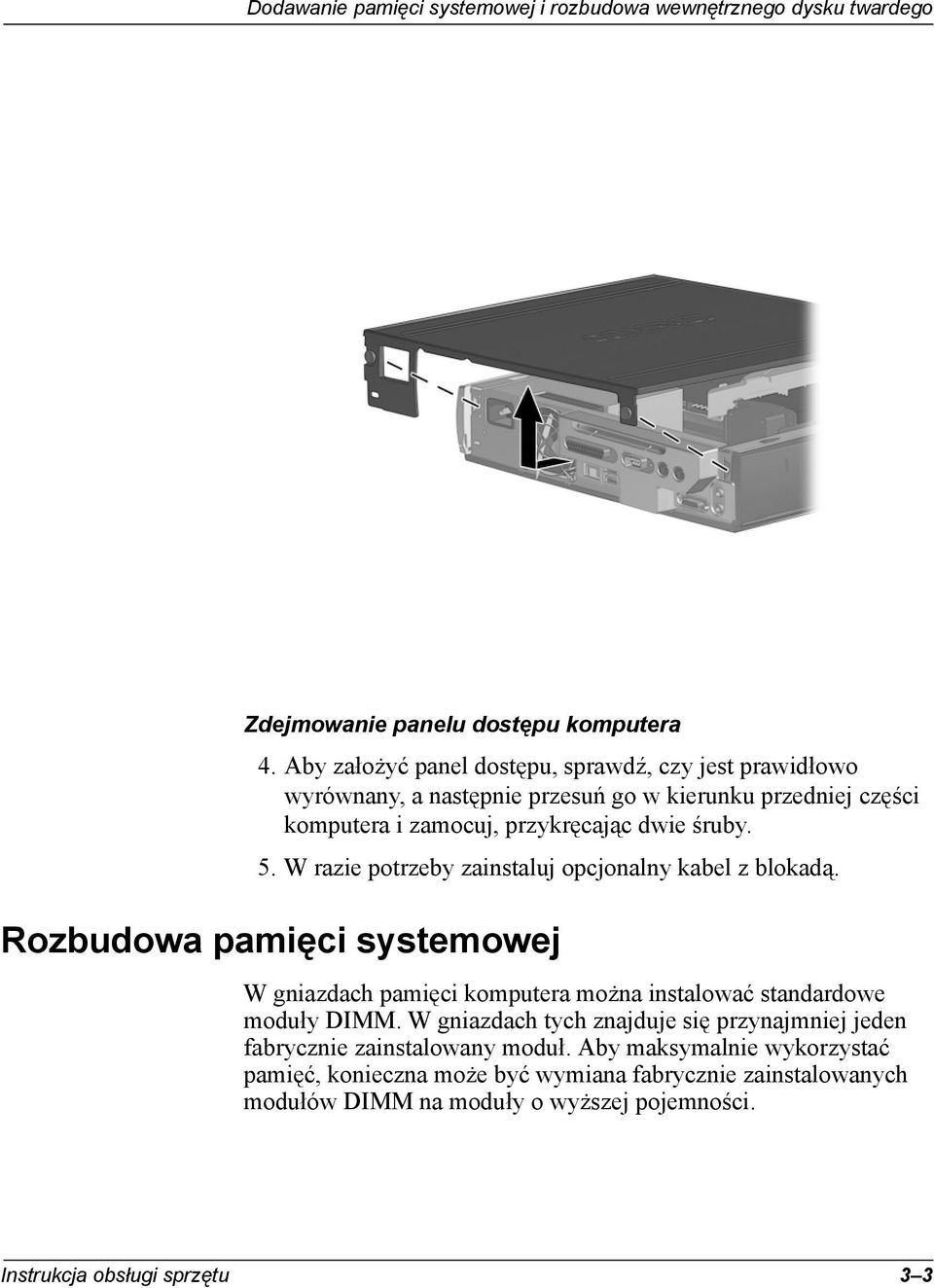

16 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego Zdejmowanie panelu dostępu komputera 4. Aby założyć panel dostępu, sprawdź, czy jest prawidłowo wyrównany, a następnie przesuń go w kierunku przedniej części komputera i zamocuj, przykręcając dwie śruby. 5. W razie potrzeby zainstaluj opcjonalny kabel z blokadą. Rozbudowa pamięci systemowej W gniazdach pamięci komputera można instalować standardowe moduły DIMM. W gniazdach tych znajduje się przynajmniej jeden fabrycznie zainstalowany moduł. Aby maksymalnie wykorzystać pamięć, konieczna może być wymiana fabrycznie zainstalowanych modułów DIMM na moduły o wyższej pojemności. Instrukcja obsługi sprzętu 3 3

17 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego Aby system funkcjonował prawidłowo, moduły DIMM muszą mieć standardowe złącza 168-stykowe, częstotliwość 100 MHz lub 133 MHz oraz niebuforowaną, zgodną ze specyfikacją PC100 lub PC133 pamięć typu SDRAM. Jeżeli zostały zainstalowane dwa moduły DIMM, muszą one pracować z tą samą prędkością. Komputer jest standardowo wyposażony w moduły DIMM o częstotliwości 133 MHz. Moduły DIMM typu SDRAM muszą obsługiwać parametr CAS Latency 2 lub 3 (CL = 2 lub CL = 3). Muszą one również zawierać obowiązujące informacje dotyczące szeregowych metod wykrywania pamięci (SPD), opublikowane przez organizację Joint Electronic Device Engineering Council (JEDEC). Moduły DIMM wyposażone w pamięć x4 SDRAM nie są obsługiwane i po ich zainstalowaniu system nie zostanie uruchomiony. Dodawanie i usuwanie modułów pamięci Ä PRZESTROGA: Ä PRZESTROGA: Gniazda modułów pamięci mają styki pokryte złotem. Aby zapobiec korozji i/lub utlenianiu, będących wynikiem stykania się różnych metali, do rozbudowy pamięci należy używać modułów ze złotymi stykami. Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera. Przed przystąpieniem do opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego obiektu metalowego. Więcej informacji na ten temat znajduje się w dodatku C, zatytułowanym Wyładowania elektrostatyczne. PRZESTROGA: Instalując moduły pamięci, nie należy dotykać ich styków. W przeciwnym razie mogą one ulec zniszczeniu. 1. Zamknij wszystkie aplikacje oraz system operacyjny, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej. 2. Zdejmij panel dostępu komputera. Patrz: Zdejmowanie i zakładanie paneli dostępu na stronie Instrukcja obsługi sprzętu

18 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego Umiejscowienie gniazd DIMM Å OSTRZEŻENIE: Ze względu na ryzyko poparzenia, przed dotknięciem podzespołów komputera należy poczekać na obniżenie ich temperatury. 3. Aby wyjąć moduł pamięci, zwolnij oba zatrzaski 1 gniazda DIMM jednocześnie (pociągnij każdy zatrzask w przeciwnym kierunku). Moduł zostanie częściowo wysunięty z gniazda. 4. Wyjmij moduł z gniazda. Instrukcja obsługi sprzętu 3 5

19 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego Dodawanie lub usuwanie modułów pamięci 5. Aby zainstalować moduł pamięci, zwolnij oba zatrzaski 1 gniazda DIMM jednocześnie (pociągnij każdy zatrzask w przeciwnym kierunku). Dopasuj wycięcie w module do wypustki w gnieździe pamięci. Mocno wciśnij moduł do gniazda 2, aż zostanie całkowicie i prawidłowo osadzony. Kiedy moduł zostanie właściwie osadzony, zatrzaski automatycznie zamkną się, zabezpieczając go w gnieździe 3. Jeżeli system korzysta tylko z jednego modułu pamięci, należy osadzić go w tym samym gnieździe, w którym znajdował się moduł zainstalowany fabrycznie. 6. Załóż panel dostępu komputera. Po uruchomieniu komputer wykryje rozbudowę pamięci systemowej i odpowiednio skonfiguruje system. 3 6 Instrukcja obsługi sprzętu

20 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego Rozbudowa głównego dysku twardego 3,5-calowy główny dysk twardy jest umieszczony z prawej strony komputera, nad wnęką MultiBay. 1. Zamknij wszystkie aplikacje oraz system operacyjny, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej. 2. Zdejmij panel dostępu komputera. Patrz: Zdejmowanie i zakładanie paneli dostępu na stronie 3-1. Wyjmowanie wewnętrznego dysku twardego 3. Delikatnie odciągnij od dysku dźwignię zwalniającą. 4. Przesuń dysk w kierunku zasilacza, następnie podnieś go i wyjmij z komputera. Instrukcja obsługi sprzętu 3 7

21 Dodawanie pamięci systemowej i rozbudowa wewnętrznego dysku twardego 5. Odłącz od dysku płaski kabel wielożyłowy 1, wyciągając zieloną wypustkę na końcu kabla. 6. Odłącz od dysku kabel zasilający 2, wyciągając złącze. Podczas odłączania kabli danych należy ciągnąć za złącze, nie za kabel. Zapobiega to uszkodzeniu kabla. 7. Wymontuj ze starego dysku cztery wkręty i zamontuj je w nowym dysku. Wkręty te zastępują szyny prowadzące napędu. 8. Podłącz płaski kabel wielożyłowy 1 i kabel zasilający 2 do nowego dysku. 9. Delikatnie wsuwaj dysk twardy do klatki, aż dźwignia zwalniająca pochwyci go i zamocuje na miejscu. 10. Załóż panel dostępu komputera. 3 8 Instrukcja obsługi sprzętu

22 Korzystanie z modułu portów tradycyjnych 4 Opcjonalny moduł portów tradycyjnych jest wyposażony w złącza równoległe 1, szeregowe 2, klawiatury PS/2 3 oraz myszy PS/2 4. Instrukcja obsługi sprzętu 4 1

23 Korzystanie z modułu portów tradycyjnych Zdejmowanie osłony panelu tylnego Jeżeli zainstalowana jest osłona panelu tylnego, należy ją zdjąć przed przystąpieniem do instalowania modułu portów tradycyjnych. 1. Zamknij wszystkie aplikacje oraz system operacyjny, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej. 2. Zdejmij panel dostępu komputera. Patrz: Zdejmowanie i zakładanie paneli dostępu na stronie Usuń wkręt uziemiający. Umieść go w bezpiecznym miejscu. 4. Odchyl na zewnątrz plastikowe wypustki mocujące osłonę panelu tylnego do komputera, a następnie przepchnij je przez otwory w panelu tylnym i zdejmij osłonę. Zdejmowanie osłony panelu tylnego 4 2 Instrukcja obsługi sprzętu

24 Korzystanie z modułu portów tradycyjnych Podłączanie modułu portów tradycyjnych 1. Zdejmij panel dostępu komputera. Patrz: Zdejmowanie i zakładanie paneli dostępu na stronie Zdejmij osłonę panelu tylnego. Patrz: Zdejmowanie osłony panelu tylnego na stronie Przyłóż plastikowe wypustki w module portów tradycyjnych do otworów w panelu tylnym, a następnie mocno pchnij moduł, tak aby został prawidłowo osadzony w złączu modułu portów tradycyjnych. 4. Zainstaluj wkręt uziemiający. Instalowanie modułu portów tradycyjnych i wkrętu uziemiającego 5. Załóż panel dostępu komputera. Instrukcja obsługi sprzętu 4 3

25 Korzystanie z modułu portów tradycyjnych Zdejmowanie modułu portów tradycyjnych 1. Zamknij wszystkie aplikacje oraz system operacyjny, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej. 2. Zdejmij panel dostępu komputera. Patrz: Zdejmowanie i zakładanie paneli dostępu na stronie Usuń wkręt uziemiający. Umieść go w bezpiecznym miejscu. 4. Odchyl na zewnątrz plastikowe wypustki mocujące moduł portów tradycyjnych do komputera, a następnie przepchnij je przez otwory w panelu tylnym i wyjmij moduł. Zdejmowanie modułu portów tradycyjnych 5. Załóż osłonę panelu tylnego i zainstaluj wkręt uziemiający. 6. Załóż panel dostępu komputera. 4 4 Instrukcja obsługi sprzętu

26 5 Korzystanie z modułu MultiPort Co to jest bezprzewodowa sieć lokalna LAN? Lokalna sieć LAN to co najmniej dwa komputery połączone ze sobą w celu współużytkowania plików lub urządzeń, na przykład drukarki lub modemu. Bezprzewodowa sieć lokalna LAN ma takie same możliwości działania, co sieć przewodowa, ale eliminuje konieczność instalowania okablowania sieci i innego sprzętu sieciowego. Bezprzewodowa sieć LAN jest nie tylko łatwa w rozmieszczaniu, ale zapewnia też mobilność. Co to jest moduł Compaq Evo MultiPort? Moduł Compaq Evo MultiPort to zintegrowane rozwiązanie bezprzewodowych sieci lokalnych LAN dla komputerów osobistych Compaq Evo D500 Ultra-Slim Desktop. Dzięki urządzeniu opcjonalnemu, na przykład modułowi Compaq b MultiPort Module, można uzyskiwać dostęp do bezprzewodowych sieci lokalnych, udostępniać drukarkę lokalną i pliki innym komputerom w sieci, korzystać z Internetu i używać komputera w różnych miejscach bez konieczności podłączania go do sieci kablowej. Moduł MultiPort stanowi połączenie anteny i radia w jednym urządzeniu, dzięki czemu można uzyskać ulepszony sygnał o częstotliwości radiowej przy minimalnych zakłóceniach, co zapewnia większą przepustowość danych i możliwość oddalania się na duże odległości. Nie są wymagane żadne karty rozszerzeń ani specjalne kable; moduły są też zgodne z modułem MultiPort w wybranych komputerach Compaq Evo typu notebook. W witrynie internetowej firmy Compaq ( można znaleźć dokumentację opisującą tę technologię oraz dodatkowe informacje o module Compaq Evo MultiPort. Instrukcja obsługi sprzętu 5 1

27 Korzystanie z modułu MultiPort Instalowanie i używanie modułu MultiPort Szczegółowe instrukcje instalacji i konfiguracji modułu MultiPort można znaleźć w dołączonej do niego dokumentacji. 5 2 Instrukcja obsługi sprzętu

28 A Dane techniczne Komputer osobisty Compaq Evo D500 Ultra-Slim Desktop Wymiary komputera typu Desktop (przy konfiguracji Minitower; ciężar wraz z zainstalowanym napędem MultiBay) Wysokość 12,40 cala 315 mm Szerokość 2,7 cala 69 mm Głębokość 12,8 cala 325 mm Przybliżony ciężar 11,7 funta 5,3 kg Zakres dopuszczalnych temperatur (może ulegać zmianie wraz ze wzrostem wysokości nad poziomem morza) Praca od 50 do 95 F od 10 do 35 C Przechowywanie i transport od -22 do 140 F od -30 do 60 C Wilgotność względna (bez kondensacji) Praca 10 90% 10 90% (maks. temp. termometru wilgotnego 28*C) Przechowywanie i transport (maks. temp. termometru wilgotnego 38,7*C) 5 95% 5 95% Odporność na wstrząsy (11 ms, impuls wstrząsu 1/2 sinus) Praca 5 G s 5 G s Przechowywanie i transport 20 G s 20 G s Odporność na drgania (losowo, G s nominalne) Praca (od 10 do 300 hz) Przechowywanie i transport (od 10 do 500 hz) Maksymalna wysokość nad poziomem morza (przy ciśnieniu atmosferycznym) Praca stóp m Przechowywanie i transport stóp m Instrukcja obsługi sprzętu A 1

29 Komputer osobisty Compaq Evo D500 Ultra-Slim Desktop (ciąg dalszy) Zasilacz Zakres napięcia roboczego V prądu przemiennego V prądu przemiennego Zakres napięcia znamionowego V prądu przemiennego V prądu przemiennego Liniowa częstotliwość znamionowa Hz Hz. Moc wyjściowa 50 W 50 W Wartość znamionowa prądu (maks.) 1,7 A (przy 100 V 0,85 A (przy 200 V prądu prądu przemiennego) przemiennego) System wykorzystuje zasilacz pełnozakresowy. Nie jest wymagany przełącznik napięcia zasilania. Rozproszenie energii Maksymalne 262 BTU/h 66 kcal/h Typowe 131 BTU/h 33 kcal/h A 2 Instrukcja obsługi sprzętu

30 B Wymiana baterii Bateria znajdująca się w komputerze zasila zegar czasu rzeczywistego, a minimalny czas jej eksploatacji wynosi około trzech lat. Wymieniając baterię, należy ją zastąpić baterią równoważną do tej pierwotnie zainstalowanej w komputerze. Komputer jest wyposażony w pastylkową baterię litową o napięciu 3 V. Okres eksploatacji baterii można wydłużyć, podłączając komputer do sprawnego gniazda sieci elektrycznej. Zainstalowana w komputerze bateria litowa NIE jest używana, gdy komputer jest podłączony do źródła prądu przemiennego. Å OSTRZEŻENIE: Ä PRZESTROGA: W komputerze zastosowano wewnętrzną baterię litową z dwutlenkiem manganu. W przypadku nieprawidłowego obchodzenia się z baterią istnieje ryzyko pożaru lub poparzenia substancją chemiczną. Ze względu na ryzyko zranienia, należy pamiętać o następujących zaleceniach: Nie wolno ponownie ładować baterii. Nie należy poddawać baterii działaniu temperatur wyższych niż 60 C (140 F). Baterii nie wolno rozbierać, zgniatać, przekłuwać, zwierać jej zewnętrznych kontaktów, wrzucać do wody lub ognia. Baterię należy wymieniać tylko na baterię firmy Compaq odpowiednią dla tego produktu. Przed przystąpieniem do wymiany baterii należy pamiętać o wykonaniu kopii zapasowej ustawień pamięci CMOS. Wyjęcie z komputera baterii powoduje wyzerowanie ustawień pamięci CMOS. Informacje o tworzeniu kopii zapasowej ustawień pamięci CMOS można znaleźć w Podręczniku rozwiązywania problemów. Instrukcja obsługi sprzętu B 1

31 Wymiana baterii N Baterii, pakietów baterii oraz akumulatorów nie wolno wyrzucać do pojemników na śmieci. Baterie należy przekazać do recyklingu, oddać do prawidłowego składowania dystrybutorowi odpadów lub zwrócić autoryzowanemu przedstawicielowi firmy Compaq. Ä PRZESTROGA: Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub jego urządzenia dodatkowe. Przed przystąpieniem do opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego obiektu metalowego. 1. Zamknij wszystkie aplikacje oraz system operacyjny, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej. 2. Zdejmij panel dostępu komputera. Patrz: Zdejmowanie i zakładanie paneli dostępu na stronie Odszukaj baterię i jej uchwyt na płycie głównej. B 2 Instrukcja obsługi sprzętu

32 Wymiana baterii 4. W zależności od typu uchwytu baterii na płycie głównej, wykonaj poniższe czynności w celu wymiany baterii. Typ 1 a. Wyjmij baterię z uchwytu. Instrukcja obsługi sprzętu B 3

33 Wymiana baterii Wyjmowanie baterii pastylkowej (typ 1) Typ 2 b. Wsuń nową baterię do pojemnika, biegunem dodatnim skierowanym w górę. Uchwyt automatycznie zamocuje baterię w prawidłowej pozycji. a. Aby zwolnić baterię z uchwytu, naciśnij metalowy zacisk wystający nad krawędzią baterii. b. Kiedy bateria wysunie się ku górze, wyjmij ją. B 4 Instrukcja obsługi sprzętu

34 Wymiana baterii Wyjmowanie baterii pastylkowej (typ 2) Instrukcja obsługi sprzętu B 5

35 Wymiana baterii c. Aby zainstalować nową baterię, wsuń jej brzeg pod krawędź uchwytu, trzymając ją stroną ze znakiem plusa (+) skierowaną w górę. Naciśnij drugi brzeg baterii. Metalowy zacisk powinien wyskoczyć ponad brzeg baterii. Wymiana baterii pastylkowej (typ 2) Po włożeniu baterii wykonaj poniższe czynności w celu ukończenia procedury wymiany. 5. Załóż panel dostępu komputera. 6. Podłącz kabel zasilający i włącz komputer. 7. Za pomocą programu Computer Setup ustaw ponownie datę i godzinę, hasła oraz inne wartości ustawień systemu. Informacje na ten temat znajdują się w Podręczniku do programu Computer Setup. B 6 Instrukcja obsługi sprzętu

36 C Wyładowania elektrostatyczne Ładunki elektrostatyczne znajdujące się na ciele człowieka lub innym przewodniku mogą doprowadzić do uszkodzenia płyty głównej lub innych czułych elementów czy urządzeń. Może to spowodować ograniczenie trwałości urządzenia. Zapobieganie wyładowaniom elektrostatycznym Metody uziemiania Aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi, należy przestrzegać następujących zaleceń: Aby uniknąć bezpośredniego kontaktu urządzeń ze skórą, należy je przechowywać i transportować w specjalnych opakowaniach antystatycznych. Elementy czułe na wyładowania należy przechowywać w opakowaniach, aż do momentu zainstalowania ich w stacjach roboczych, zabezpieczonych przed wyładowaniami elektrostatycznymi. Przed wyjęciem urządzenia z opakowania należy go umieścić na uziemionej powierzchni. Należy unikać dotykania bolców, przewodów lub układów. Przed kontaktem z elementami lub układami czułymi na wyładowania trzeba zawsze pamiętać o właściwym uziemieniu. Istnieje kilka sposobów uziemiania. Należy skorzystać z jednej z nich przed dotknięciem lub przystąpieniem do instalowania elementów czułych na wyładowania. Instrukcja obsługi sprzętu C 1

37 Wyładowania elektrostatyczne Na nadgarstek należy zakładać opaskę uziemiającą, połączoną przewodem uziemiającym z podstawą montażową komputera lub samą stacją roboczą. Opaski takie to elastyczne opaski uziemiające, posiadające opór minimum 1 megaoma +/- 10 procent. Prawidłowe uziemienie zapewnia opaska przylegająca do skóry. Podczas pracy wykonywanej na stojąco należy stosować opaski na stopy, palce u nóg lub buty. Stojąc na przewodzącej podłodze lub macie rozpraszającej, należy stosować opaski na obie stopy. Należy używać przewodzących narzędzi serwisowych. Należy używać przenośnego zestawu serwisowego wyposażonego w składaną matę rozpraszającą ładunki elektrostatyczne. Zalecany sprzęt do uziemienia można nabyć u autoryzowanego serwisanta firmy Compaq. Więcej informacji o wyładowaniach elektrostatycznych można uzyskać w autoryzowanym punkcie serwisowym firmy Compaq. C 2 Instrukcja obsługi sprzętu

38 D Obsługa komputera i przygotowanie go do transportu Obsługa komputera Przy obsłudze komputera i monitora należy postępować zgodnie z poniższymi wskazówkami: Komputer należy umieścić na stabilnej i płaskiej powierzchni. Z tyłu komputera i nad monitorem należy pozostawić co najmniej 3 cale (ok. 7,6 cm) wolnej przestrzeni, aby umożliwić swobodny przepływ powietrza. Nie wolno korzystać z komputera przy zdjętej obudowie lub panelu bocznym. Nie wolno w żaden sposób blokować otworów wentylacyjnych, gdyż utrudni to swobodny przepływ powietrza. Komputer należy chronić przed wilgocią, bezpośrednim oddziaływaniem światła słonecznego oraz nadmiernie wysokimi lub nadmiernie niskimi temperaturami. Informacje o dopuszczalnych przedziałach temperatur i wilgotności znajdują się w dodatku A, zatytułowanym Dane techniczne. Komputer i klawiaturę należy chronić przed kontaktem z płynami. Nie wolno zasłaniać szczelin wentylacyjnych monitora żadnym materiałem. Przed przystąpieniem do wykonywania wymienionych niżej czynności należy zawsze wyłączyć komputer. Obudowę komputera należy czyścić za pomocą miękkiej i wilgotnej tkaniny. Używanie środków czyszczących może zniszczyć powierzchnię lub spowodować jej odbarwienie. Instrukcja obsługi sprzętu D 1

39 Obsługa komputera i przygotowanie go do transportu Od czasu do czasu należy przeczyścić otwory wentylacyjne komputera. Niektóre rodzaje włókien i inne ciała obce mogą zablokować szczeliny wentylacyjne i ograniczyć przepływ powietrza. Środki ostrożności przy obchodzeniu się z napędem CD-ROM Podczas obsługi lub czyszczenia napędu CD-ROM należy przestrzegać poniższych zaleceń. Obsługa Czyszczenie Nie wolno przesuwać napędu podczas pracy. Może to spowodować błędy podczas odczytywania danych. Należy unikać poddawania napędu nagłym zmianom temperatur, gdyż może to powodować uszkodzenia wewnątrz urządzenia. Jeżeli napęd jest włączony, a temperatura nagle ulegnie gwałtownej zmianie, należy odczekać przynajmniej godzinę, a następnie wyłączyć zasilanie. Po natychmiastowym przystąpieniu do używania napędu mogą się pojawić problemy z odczytywaniem danych. Należy unikać umieszczania napędu w miejscu, gdzie będzie on narażony na dużą wilgotność, skrajne temperatury, drgania mechaniczne lub bezpośrednie działanie światła słonecznego. Panel przedni oraz elementy sterujące należy czyścić miękką ściereczką suchą lub zwilżoną w roztworze łagodnego detergentu. Nie wolno bezpośrednio spryskiwać urządzenia żadnymi środkami czyszczącymi. Nie wolno czyścić urządzenia rozpuszczalnikami (na przykład alkoholem lub benzenem), ponieważ substancje te mogą zniszczyć powierzchnię. D 2 Instrukcja obsługi sprzętu

40 Obsługa komputera i przygotowanie go do transportu Środki bezpieczeństwa Przygotowanie do transportu Jeżeli do napędu przedostanie się jakiś obiekt lub płyn, należy niezwłocznie odłączyć komputer od zasilania i dostarczyć go do autoryzowanego punktu serwisowego firmy Compaq. Przygotowując komputer do transportu, należy postępować zgodnie z poniższymi wskazówkami: 1. Utwórz kopie zapasowe danych znajdujących się na dysku twardym i umieść je na dysku sieciowym lub nośniku wymiennym. Zadbaj o to, aby nośniki zawierające kopie zapasowe nie były w czasie przechowywania lub transportu poddawane działaniu impulsów elektrycznych lub magnetycznych. Dysk twardy jest blokowany automatycznie po wyłączeniu zasilania komputera. 2. Wyjmij wszystkie nośniki wymienne oraz napędy MultiBay, a następnie umieść je w osobnym miejscu. 3. Wyłącz komputer i urządzenia zewnętrzne. 4. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej, a następnie z komputera. 5. Odłącz elementy komputera i urządzenia zewnętrzne od źródła zasilania, a następnie od komputera. 6. Zapakuj elementy komputera, napędy MultiBay i urządzenia zewnętrzne do ich oryginalnych lub podobnych opakowań, z odpowiednią ilością materiału tłumiącego w celu ich zabezpieczenia. Informacje dotyczące dopuszczalnych zakresów temperatur i wilgotności w czasie transportu znajdują się w dodatku A, zatytułowanym Dane techniczne. Instrukcja obsługi sprzętu D 3

41 Skorowidz B bateria wymiana B 1 bezprzewodowa sieć LAN 5 1 boczne panele dostępu zdejmowanie i zakładanie 3 1 D dane techniczne A 1 dysk twardy 3 1 partycjonowanie i formatowanie 2 3 wnęka MultiBay 2 1, 2 3 dysk twardy typu SMART 2 1 E elementy z tyłu 4 1 elementy z tyłu komputera 4 1 F formatowanie dysku twardego MultiBay 2 3 K klawiatura klawisz z logo systemu Windows 1 2 klawiatura Easy Access Keyboard 1 1 klawiatura rozszerzona 1 1 klawiatura, programowanie 1 1 klawisz z logo systemu Windows 1 2 komunikacja sieciowa 5 1 M metody uziemiania C 1 moduł portów tradycyjnych 4 1 MultiPort 5 1 mysz 1 2 N napędy wymienne, opcjonalne 2 1 napęd CD-ROM 2 1 czyszczenie i środki bezpieczeństwa D 2 napęd CD-RW 2 1 napęd DVD-ROM 2 1 napęd dyskietek 1,44 MB 2 1 napęd SuperDisk LS O obsługa napędów MultiBay 2 1 obsługa sprzętu D 1 ostrzeżenia o porażeniu prądem 3 1 poparzenia 3 5 P pamięć 3 1 dane techniczne 3 3 dodawanie i usuwanie modułów 3 3 to 3 6 panele dostępu, patrz: panele dostępu partycjonowanie dysku twardego MultiBay 2 3 programowanie klawiatury 1 1 Instrukcja obsługi sprzętu Skorowidz 1

42 Skorowidz przestrogi na temat zapobiegania utracie danych 2 1, 2 2 styki modułów pamięci 3 3 wyładowania elektrostatyczne 3 1, 3 3 przyciski Easy Access Buttons 1 1 R rozbudowa komputera 3 1 U uwagi instalacja modułów pamięci 3 6 moduł portów tradycyjnych 4 1 odłączanie kabla transferu danych 3 8 osłona wnęki napędu 2 5, 2 6 W wewnętrzny dysk twardy 3 1 WLAN 5 1 wnęka MultiBay napędy podłączane podczas pracy komputera 2 2 napędy wymienne 2 1 partycjonowanie i formatowanie dysku twardego 2 3 wkładanie napędów 2 5 wyjmowanie napędów 2 6 wskazówki dotyczące pakowania D 3 wskazówki dotyczące transportu D 3 wyładowania elektrostatyczne C 1 wyjmowanie i wymiana wewnętrznego dysku twardego 3 7 Z złącze klaeregowe (moduł portów tradycyjnych) 4 1 mysz PS/2 (moduł portów tradycyjnych) 4 1 równoległe (moduł portów tradycyjnych) 4 1 szeregowe (moduł portów tradycyjnych) 4 1 Skorowidz 2 Instrukcja obsługi sprzętu
