WPA 120 WPA HL 120. Motor type: R2E 120-AR38-40 Voltage / Напряжение / Spannung / Napięcie znamionowe:

Transkrypt

1 WPA 120 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 120-AR38-40 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 360 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 285 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 2500 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 83 W Weight / Масса / Gewicht / Masa: 2,10 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / оцинкованная сталь / verzinkter Stahl / stal cynkowna WPA HL 120 possible variant of a motor (R2E 120-AR38-44) with Hall sensor S 50 Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Flange / Фланец / Flansche / Kołnierz: Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 2 µf Curves / Xарактеристика / Curves / Charakterystyka: Hz 40 M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl [m3/h] SUPPORT & COMPLAITS pomoc@mplusm.com.pl

2 WPA 120 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W1) PL (W2) PP (W1) * PP (W2) PP (W3) * PP(W1) - collision with normal valve KZW Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) the smallest KMA (small valve) position, does not sticking out position, sticking out a bit out of the housing. position, firmly sticking out out Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

3 WPA 117 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 120-AR87-37 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 2 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 1 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 1650 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 34 W Weight / Масса / Gewicht / Masa: 2,10 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel WPA HL 117 possible variant of a motor (R2E 120-AR87-43) with Hall sensor S 50 Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Flange / Фланец / Flansche / Kołnierz: Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 0,68 µf Curves / Xарактеристика / Curves / Charakterystyka: Hz 40 M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl 240 [m3/h] SUPPORT & COMPLAITS pomoc@mplusm.com.pl

4 WPA 117 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W1) PL (W2) PP (W1) * PP (W2) PP (W3) * PP(W1) - collision with normal valve KZW Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) the smallest KMA (small valve) position, does not sticking out position, sticking out a bit out of the housing. position, firmly sticking out out Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

5 WPA 06 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 120-AR38-40 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 360 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 255 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 2500 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 83 W Weight / Масса / Gewicht / Masa: 1,97 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel WPA HL 06 possible variant of a motor (R2E 120-AR38-44) with Hall sensor S 33 Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Flange / Фланец / Flansche / Kołnierz: Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: 99 FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR 2 µf [Pa] Curves / Xарактеристика / Curves / Charakterystyka: Hz 40 M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl [m3/h] SUPPORT & COMPLAITS pomoc@mplusm.com.pl

6 WPA 06 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W1) PL (W2) PP (W1) * PP (W2) PP (W3) * PP(W1) - collision with normal valve KZW Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) position, does not sticking out position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

7 WPA 07 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 120-AR87-37 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 2 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 160 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 1650 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 34 W Weight / Масса / Gewicht / Masa: 1,97 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel WPA HL 07 possible variant of a motor (R2E 120-AR87-43) with Hall sensor S 33 Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Flange / Фланец / Flansche / Kołnierz: Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: 99 FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 0,68 µf Curves / Xарактеристика / Curves / Charakterystyka: Hz 40 M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl 240 [m3/h] SUPPORT & COMPLAITS pomoc@mplusm.com.pl

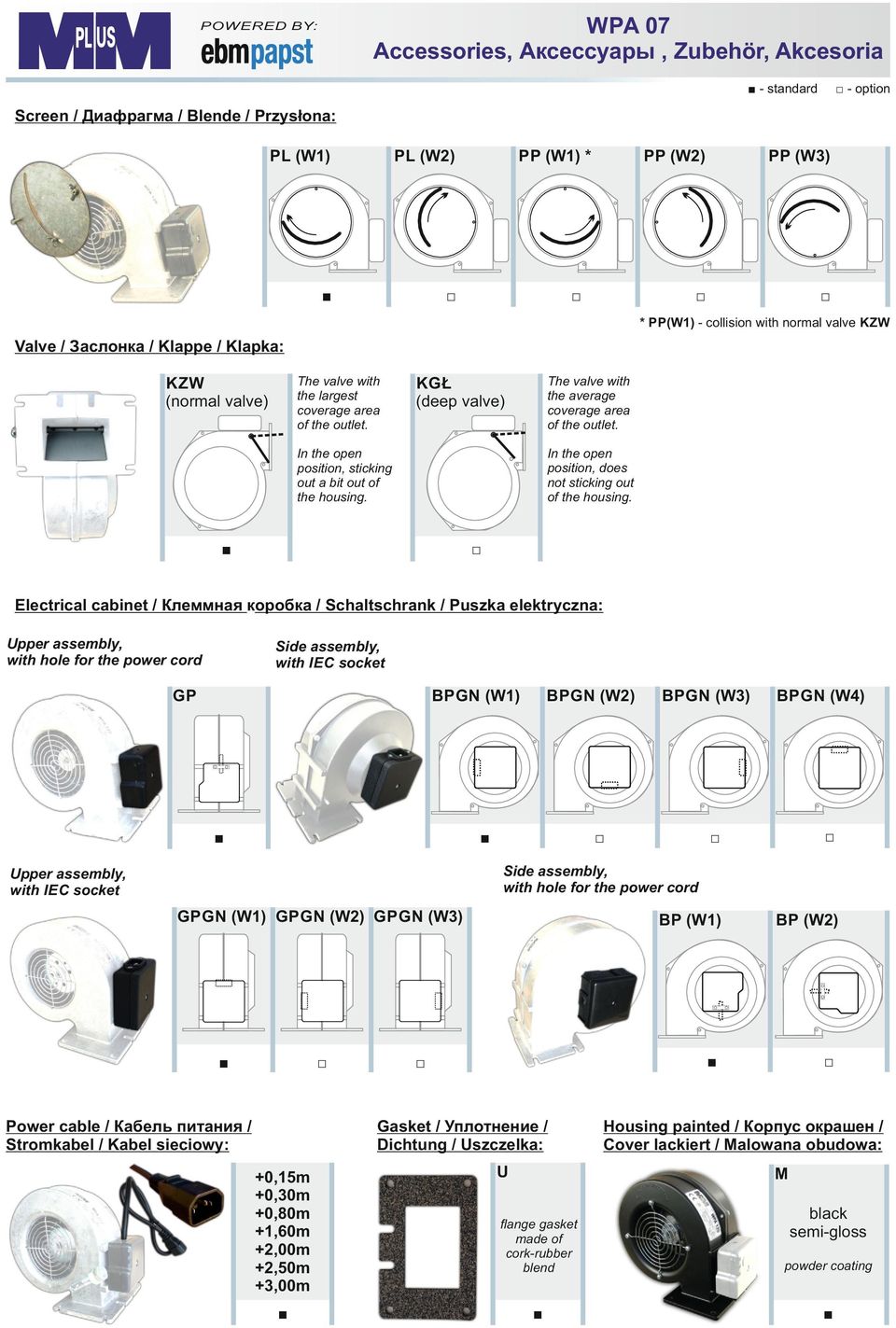

8 WPA 07 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W1) PL (W2) PP (W1) * PP (W2) PP (W3) * PP(W1) - collision with normal valve KZW Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) position, does not sticking out position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

9 WPA 097 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 097-AD01-05 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 150 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 100 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 2050 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 35 W Weight / Масса / Gewicht / Masa: 1,10 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel 33 Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Flange / Фланец / Flansche / Kołnierz: Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: 81 FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 1,5 µf Curves / Xарактеристика / Curves / Charakterystyka: Hz 20 M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl 100 [m3/h] SUPPORT & COMPLAITS pomoc@mplusm.com.pl

10 WPA 097 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W3) PL (W4) PL (W5) * PP (W4) PP (W5) * PL(W5) - collision with deep valve KGŁ Valve / Заслонка / Klappe / Klapka: the average KGŁ (deep valve) position, does not sticking out Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: BP (W3) BPG (W1) BPG (W2) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: BPG (W3) BPG (W4) Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m M semi-gloss powder coating

11 WPA 108 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 108-AA01-05 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 210 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 155 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 1650 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 41 W Weight / Масса / Gewicht / Masa: 1,47 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel Flange / Фланец / Flansche / Kołnierz: Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 1,5 µf Curves / Xарактеристика / Curves / Charakterystyka: Hz 40 M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl 240 [m3/h] SUPPORT & COMPLAITS pomoc@mplusm.com.pl

12 WPA 108 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W1) PL (W2) PP (W1) * PP (W2) PP (W3) * PP(W1) - collision with normal valve KZW Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) position, does not sticking out position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: BP (W3) Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

13 WPA 130 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 140-AE77-C3 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 355 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 3 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 1 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 105 W Weight / Масса / Gewicht / Masa: 2,00 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel 33 Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Flange / Фланец / Flansche / Kołnierz: Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: 91 FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 2 µf Curves / Xарактеристика / Curves / Charakterystyka: [m3/h] 50 Hz M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl SUPPORT & COMPLAITS pomoc@mplusm.com.pl

14 WPA 130 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W1) PL (W2) PP (W1) * PP (W2) PP (W3) * PP(W1) - collision with normal valve KZW Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) position, does not sticking out position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

15 WPA 135 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 140-AI28-05 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 390 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 450 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 2 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 160 W Weight / Масса / Gewicht / Masa: 2,90 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel 33 Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Flange / Фланец / Flansche / Kołnierz: Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: 96 FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 4 µf Curves / Xарактеристика / Curves / Charakterystyka: [m3/h] 50 Hz M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl SUPPORT & COMPLAITS pomoc@mplusm.com.pl

16 WPA 135 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) position, does not sticking out position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

17 WPA 140 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 140-AE77-C3 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 355 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 395 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 1 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 105 W Weight / Масса / Gewicht / Masa: 2,60 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel 122 Flange / Фланец / Flansche / Kołnierz: Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 2 µf Curves / Xарактеристика / Curves / Charakterystyka: [m3/h] 50 Hz M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl SUPPORT & COMPLAITS pomoc@mplusm.com.pl

18 WPA 140 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W3) PL (W4) PL (W5) * PP (W4) PP (W5) * PL(W5) - collision with normal valve KZW and deep valve KGŁ Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) position, does not sticking out position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

19 WPA 145 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 140-AI28-05 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: 390 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: 505 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 2 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 160 W Weight / Масса / Gewicht / Masa: 3,50 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel 122 Flange / Фланец / Flansche / Kołnierz: Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: FA green/yellow MOT R2E blue OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: ~230 V 50 Hz L brown CAPACITOR [Pa] 4 µf Curves / Xарактеристика / Curves / Charakterystyka: [m3/h] 50 Hz M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl SUPPORT & COMPLAITS pomoc@mplusm.com.pl

20 WPA 145 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W3) PL (W4) PL (W5) * PP (W4) PP (W5) * PL(W5) - collision with normal valve KZW and deep valve KGŁ Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) the average KGŁ (deep valve) position, does not sticking out position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: GP BPG (W1) BPG (W2) BPG (W3) BPG (W4) BP (W1) BP (W2) GPG (W1) GPG (W2) GPG (W3) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Gasket / Уплотнение / Dichtung / Uszczelka: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m U Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: M semi-gloss flange gasket made of cork-rubber blend powder coating

21 WPA 160 RADIAL FA WITH FORWARD CURVED BLADES Центробежный вентилятор с вперед загнутыми лопатками Radialventilator mit vorwärts gekrümmten Schaufeln Wentylator promieniowy z łopatkami pochylonymi do przodu Motor type: R2E 160-AY50-25 Voltage / Напряжение / Spannung / apięcie znamionowe: 230V/50Hz Maximum pressure / Полное давление / Maximaler Druck / Spręż max.: ca. 560 Pa Max. air flow / Макс. производ. / Max Luftfördermenge / Wydatek max.: ca. 600 m3/h Speed / Частота вращения / Drehzahl / Prędkość obrotowa: 2500 rpm Power input / Bходная мощность / Leistungsaufnahme / Moc pobierana: 210 W Weight / Масса / Gewicht / Masa: ca. 3,90 kg Material of impeller / Mатериал ротора / Laufradmaterial / Materiał wirnika: galvanized steel / acciaio zincato / verzinkter Stahl /pozinkovaná ocel 115 Flange / Фланец / Flansche / Kołnierz: Size and holes can be adapted to the requirements / Размер и отверстия могут быть адаптированы к требованиям / Größe und Bohrungen kann den Anforderungen angepasst werden / Rozmiar i otwory mogą być dostosowane do wymagań Fan dimensions / Pазмеры вентилятора / Lüfterabmessungen / Wymiary wentylatora: 170 FA MOT R2E OR Connection diagram / Cхема подключения / Anschlussbild / Schemat połączenia: green/yellow blue ~230 V 50 Hz L brown CAPACITOR 6 µf Curves / Xарактеристика / Curves / Charakterystyka: Information about the product: The fan housing is at the stage of design and prototyping.. Release date probably summer M PLUS M Frąszczak M. Kruk E. Sp. J. Obłaczkowo 148, WRZEŚIA tel fax MAI MAIL list@mplusm.com.pl ORDERS zamowienia@mplusm.com.pl SUPPORT & COMPLAITS pomoc@mplusm.com.pl

22 WPA 160 Accessories, Аксессуары, Zubehör, Akcesoria - standard - option Screen / Диафрагма / Blende / Przysłona: PL (W3) PL (W4) PL (W5) * PP (W4) PP (W5) * PL(W5) - collision with normal valve KZW and deep valve KGŁ Valve / Заслонка / Klappe / Klapka: the largest KZW (normal valve) position, sticking out a bit out of the housing. Electrical cabinet / Клеммная коробка / Schaltschrank / Puszka elektryczna: BPG (W1) BPG (W3) BP (W1) BP (W2) BP (W3) BP (W4) Power cable / Кабель питания / Stromkabel / Kabel sieciowy: Housing painted / Корпус окрашен / Cover lackiert / Malowana obudowa: +0,15m +0,30m +0,m +1,60m +2,00m +2,50m +3,00m M semi-gloss powder coating
