Wentylatory dachowe DH / DHE, DV / DVE, DVS / DVES. Rosenberg Klima Polska sp. z o.o. ul. Plantowa Nadarzyn

Transkrypt

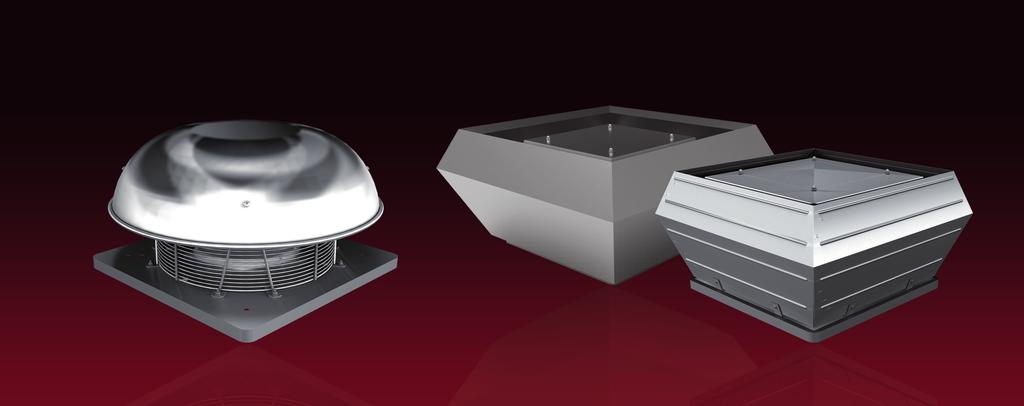

1 Wentylatory dachowe DH / DHE, DV / DVE, DVS / DVES Rosenberg Klima Polska sp. z o.o. ul. Plantowa Nadarzyn Tel.: (+48) lub 74 Faks: (+48) biuro@rosenberg.pl

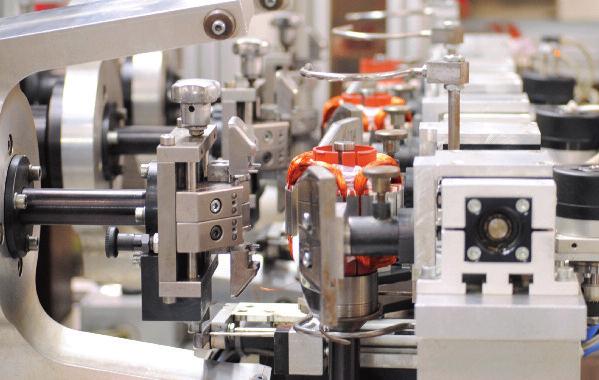

2 Grupa Rosenberg. Jakość bez kompromisów. Od 1981 roku siedziba firmy Rosenberg Ventilatoren GmbH oraz główny zakład produkcyjny znajduje się w miejscowości Künzelsau-Gaisbach w południowych Niemczech. Pozostałe zakłady mieszczą się w Waldmünchen i Glaubitz w Niemczech, Czechach, Włoszech, Francji, Chinach, na Węgrzech i Słowacji. Certyfikat DIN EN ISO 91 oraz członkostwo w Europejskim Stowarzyszeniu Przemysłu Wentylacyjnego EVIA (European Ventilation Industry Association) poświadczają nasze kompetencje i wiedzę w zakresie projektowania i produkcji urządzeń techniki wentylacyjnej i klimatyzacyjnej. Rozwój Już na etapie projektowania prowadzimy bezpośredni dialog z Klientem. Możemy szybko i indywidualnie spełniać specjalne wymagania. Produkcja seryjna Wykwalifikowana kadra pracownicza oraz sterowane komputerowo maszyny są najważniejszymi elementami w naszej produkcji seryjnej. Produkcja silników Nasze samodzielnie skonstruowane nawijarki uzwojeń silników umożliwiają ich wykonywanie nowoczesną metodą skrzydełkową. Tradycyjne metody produkcji Mimo zaawansowanej technologii i automatyzacji produkcji nie jest możliwe wyeliminowanie tradycyjnych metod wytwarzania dla osiągnięcia wysokiej jakości produktu. Gwarantowana jakość Dobór urządzeń wentylacyjnych zależy od wielu czynników. Ich wielkość musi odpowiadać zadanym parametrom. Dysponujemy własnym laboratorium badawczym. Wszystkie typy wentylatorów badane są w trzech komorach testowych, zgodnie z normą DIN Wydanie 12/1/216 PL

3 Wentylatory dachowe DH / DHE Wentylatory dachowe DH / DHE z wyrzutem poziomym Zalety: Zintegrowana dysza wlotowa z galwanizowanej blachy stalowej. Wirnik z łopatkami wygiętymi do tyłu. Zabezpieczenie termiczne silnika. Płynna lub stopniowa regulacja prędkości obrotowej. D H (E) 31L - 4 E.3 BE Specyfikacja Wentylator dachowy H = wyrzut poziomy E = efektywny, wyższa sprawność Średnica wirnika L = szerokie koło wirnikowe Dane silnika: Liczba biegunów Typ zasilania E = jednofazowe D = trójfazowe Typ silnika Długość pakietu blach rdzenia Zastrzegamy możliwość zmian technicznych 3

4 Wentylatory dachowe DH / DHE Właściwości i wykonanie Właściwości i wykonanie Wentylatory dachowe typu DH/DHE produkcji Rosenberg stosowane są w instalacjach wyciągowych centrów handlowych, supermarketów, zakładów produkcyjnych, warsztatów, sal restauracyjnych, magazynów, budynków gospodarczych i innych. Przystosowane są do montażu na dachu, posiadają wyrzut poziomy. Przeznaczone są do pracy ciągłej. Obudowa Obudowa, do wielkości 5 (włącznie) wykonana jest z aluminium odpornego na działanie wody morskiej. Od wielkości 56 - z ocynkowanej blachy stalowej. Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej. Wirniki Koło wirnikowe, z łopatkami wygiętymi do tyłu, osadzone jest bezpośrednio na obudowie silnika. Zespół wirnik - silnik wyważany jest statycznie i dynamicznie zgodnie z normą DIN ISO 194 w klasie G 6,3. Wykonanie wirnika wentylatora DH: do 4 - z tworzywa sztucznego Wykonanie wirnika wentylatora DHE: do 56 - z tworzywa sztucznego 63 - z aluminium Podłączenie elektryczne Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co po zdjęciu osłony przeciwdeszczowej, umożliwia łatwe podłączenie wentylatora. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa. Silniki Napęd wentylatorów stanowią silniki z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonane w klasie szczelności IP54. Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią. Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi. Zabezpieczenie termiczne silników Silniki zabezpieczone są przed przegrzaniem termokontaktem typu bimetalicznego. W zależności od modelu jest on albo wbudowany szeregowo w obwód uzwojenia (silniki nie wymagają podłączenia do zewnętrznego przekaźnika ochrony termicznej), albo z końcówkami termokontaktu wyprowadzonymi na listwę zaciskową silnika (wymagają prawidłowego podłączenia do zewnętrznego urządzenia zabezpieczającego). Szczegółowe informacje znajdują się na schemacie podłączeniowym każdego modelu. Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika. Charakterystyki Charakterystyki wentylatorów przedstawione na diagramach doboru zostały wyznaczone na stanowisku badawczym zgodnie z normą DIN ISO EN 581 i odnoszą się do gęstości powietrza 1,2 kg/m³ i temperatury 2 C. Pomiarów dokonano dla montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot). Krzywe ilustrują zmiany ciśnienia statycznego Δpfa w funkcji przepływu powietrza. Akustyka Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (liczby otoczone kółkiem). Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 (zgodnie z normą DIN , rozdział 38) można wyznaczyć na podstawie wzorów. Odpowiednie zależności znajdują się po prawej stronie charakterystyki każdej wielkości. Szczegółowy przykład obliczeniowy zamieszczony został na stronie 99. Ważony poziom ciśnienia akustycznego LpA, w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. LpA = LWA ΔL Wartość współczynnika ΔL w zależności od odległości można odczytać z poniższego wykresu. Wartości korekty poziomu mocy akustycznej w oktawie LWOkt, dla częstotliwości środkowych pasma, zestawione zostały w tabelkach zamieszczonych przy każdej wielkości wentylatora. L [db] [m] a - bez odbicia dźwięku b - z odbiciem dźwięku a b 4

5 Wentylatory dachowe DH / DHE Opis charakterystyk i oznaczeń Opis charakterystyk i oznaczeń V[C.F.M.] 8 1. DH 28-4 E.3DF Typ wentylatora 68 23V V 16V db(a) V V V V[m 3 /h] Poziom mocy akustycznej na wylocie Charakterystyka dla napięcia znamionowego Charakterystyka dla napięcia obniżonego V[m 3 /s].4 1) Typ: DH 28-4 E.3DF Nr art.: A ) 3V (5Hz) pfa min -- Pa 4) P1.11 kw l 8% 5) IN.47 A IA / IN 1.7 6) n 129 min -1 IP44 7) C4V -- µf 1.9 8) tr 5 C 11.9 kg 2) 9) 1) 11) 12) 13) 14) Stosowane oznaczenia Opis Jednostka U Napięcie znamionowe V P1 Moc pobierana przez silnik kw IN Prąd znamionowy A 1) Typ wentylatora. 2) Numer artykułu. 3-6) Dane znamionowe. 7) Kondensator. 8) Dopuszczalna maksymalna temperatura transportowanego medium. 9) Wymagany minimalny opór systemu instalacji wentylacyjnej. 1) Procentowy wzrost prądu pobieranego w stosunku do znamionowego przy obniżonym napięciu. 11) Stosunek wartości prądu rozruchowego do znamionowego. 12) Klasa szczelności silnika. 13) Numer podłączeniowego schematu elektrycznego. 14) Masa. n Liczba obrotów min -1 V Wydajność powietrza dla temperatury 2 C m³/h p t Ciśnienie całkowite Pa Dp t Całkowita różnica ciśnień Pa p st Ciśnienie statyczne Pa Dp fa Różnica ciśnienia statycznego dla swobodnego wylotu Pa p d2 Ciśnienie dynamiczne na wylocie Pa 5

6 Wentylatory dachowe DH Wielkość: 19 wyrzut poziomy V[C.F.M.] V DH 19-2 E.3BE 71 16V V V V db(a) V V[m 3 /h] V[m 3 /s].14 LWA5 = LWA8-3 db od Typ: DH 19-2 E.3BE Nr art.: A1-19 3V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.3 A IA / IN 1.4 n 242 min -1 IP44 C4V 2 µf 1.9 tr 6 C 3.8 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 335 M2 x 1.5 Z x 1 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 245 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-19 A8-19-P A P A4-193 A6-19 A7-19 P I3-19 I-19 str. 8 str. 83 6

7 Wentylatory dachowe DH Wielkość: 225 wyrzut poziomy V[C.F.M.] V 68 13V V 56 6V V 67 23V db(a) V[m 3 /h] V[m 3 /s] DH E.3CA LWA5 = LWA8-3 db od Typ: DH E.3CA Nr art.: A V (5Hz) pfa min -- Pa P1.11 kw l -- % IN.51 A IA / IN 1.7 n 258 min -1 IP44 C4V 3 µf 1.9 tr 5 C 5. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 335 M2 x 1.5 Z x 1 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 245 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-19 A8-19-P A P A4-193 A6-19 A7-19 P I3-19 I-19 str. 8 str. 83 7

8 Wentylatory dachowe DH Wielkość: 28 wyrzut poziomy V[C.F.M.] 8 23V 78 DH 28-2 E.3EF 2.5 od V 73 p t 145V db(a) V V V V[m 3 /h] V[m 3 /s].4 LWA5 = LWA8-2 db Typ: DH 28-2 E.3EF Nr art.: A V (5Hz) pfa min -- Pa P1.21 kw l 18% IN.91 A IA / IN 2.4 n 264 min -1 IP44 C4V 6 µf 1.9 tr 7 C 1.5 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 435 M2 x 1.5 Z x 1 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 33 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str. 83 8

9 Wentylatory dachowe DH Wielkość: 28 wyrzut poziomy V[C.F.M.] V DH 28-4 E.3DF 1. od V 16V db(a) V V V V[m 3 /h] V[m 3 /s].4 LWA5 = LWA8-2 db Typ: DH 28-4 E.3DF Nr art.: A V (5Hz) pfa min -- Pa P1.11 kw l 8% IN.47 A IA / IN 1.7 n 129 min -1 IP44 C4V 2.5 µf 1.9 tr 5 C 11.9 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 435 M2 x 1.5 Z x 1 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 33 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str. 83 9

10 Wentylatory dachowe DH Wielkość: 31L wyrzut poziomy V[C.F.M.] V DH 31L-4 E.3EF V[m 3 /s] V 67 db(a) V V V V V[m 3 /h] 16 LWA5 = LWA8-3 db od Typ: DH 31L-4 E.3EF Nr art.: A V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.55 A IA / IN 1.6 n 123 min -1 IP44 C4V 3.5 µf 1.9 tr 7 C 1. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 435 M2 x 1.5 Z x 1 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 33 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str. 83 1

11 Wentylatory dachowe DH Wielkość: 31L wyrzut poziomy V[C.F.M.] 9 23V 16V 145V 13V 15V 57 6V DH 31L-4 D.3EF 67 db(a) V[m 3 /h] V[m 3 /s] LWA5 = LWA8-3 db od Typ: DH 31L-4 D.3EF Nr art.: A U 4V (5Hz) pfa min -- Pa P1.13 kw l -- % IN.27 A IA / IN 2.2 n 126 min -1 IP44 C4V -- µf 1.6 tr 7 C 11. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 435 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 1 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A71-31 A8-31-P A P A4-313 A6-31 P I3-31 I-31 str. 82 str. 84 str. 88 * Zobacz także: VM - A

12 Wentylatory dachowe DH Wielkość: 355 wyrzut poziomy V[C.F.M.] V 1.6 DH E.5FA 16V V V V db(a) V V[m 3 /h] V[m 3 /s].8 LWA5 = LWA8-3 db od Typ: DH E.5FA Nr art.: A V (5Hz) pfa min -- Pa P1.29 kw l 19% IN 1.4 A IA / IN 2.5 n 137 min -1 IP54 C4V 6. µf 1.24 tr 7 C 22.7 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 595 M2 x 1.5 Z 1 Z 2 pomarańczowy TK x 12 zgodnie z ruchem wskazówek zegara 45 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 25 RTE 3.2 TE 3.5 MSE 1 VS* H8-23 ETY--25-AT H1-32 H7-35 H8-221 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 8 str. 84 str * Zobacz także: VM - A

13 Wentylatory dachowe DH Wielkość: 355 wyrzut poziomy V[C.F.M.] 16 4V DH D.5DF V 72 db(a) 23V V V V V[m 3 /h] V[m 3 /s] LWA5 = LWA8-3 db od Typ: DH D.5DF Nr art.: A U 4V (5Hz) pfa min -- Pa P1.29 kw l -- % IN.67 A IA / IN 3.8 n 139 min -1 IP54 C4V -- µf 1.6 tr 6 C 21.2 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy M2 x x 12 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

14 Wentylatory dachowe DH Wielkość: 4 wyrzut poziomy 5 1 V[C.F.M.] V 4 16V V 76 13V DH 4-4 E.5FA V db(a) V V[m 3 /h] V[m 3 /s] LWA5 = LWA8-3 db od Typ: DH 4-4 E.5FA Nr art.: A1-41 3V (5Hz) pfa min -- Pa P1.49 kw l 18% IN 2.3 A IA / IN 2.4 n 136 min -1 IP54 C4V 12. µf 1.24 tr 45 C 23. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 595 M2 x 1.5 Z 1 Z 2 pomarańczowy TK x 12 zgodnie z ruchem wskazówek zegara 45 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 STL 5 RTE 3.2 TE 3.5 MSE 1 VS* H8-23 STL--5-AT H1-32 H7-35 H8-221 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 81 str. 84 str * Zobacz także: VM - A

15 Wentylatory dachowe DH Wielkość: 4 wyrzut poziomy V 28V 23V 18V 14V V[C.F.M.] db(a) V V[m 3 /h] V[m 3 /s] DH 4-4 D.5FA LWA5 = LWA8-3 db od Typ: DH 4-4 D.5FA Nr art.: A1-442 U 4V (5Hz) pfa min -- Pa P1.45 kw l -- % IN 1.14 A IA / IN 3.4 n 136 min -1 IP54 C4V -- µf 1.6 tr 6 C 23.5 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 595 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 12 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. M 1 VS* H8-31 E8-5T3 H-121 H6-3 H8-381 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

16 Wentylatory dachowe DHE Wielkość: 45 wyrzut poziomy V[C.F.M.] V V 145V 75 13V 74 15V db(a) 6V DHE 45-4 E.6FA V[m 3 /h] V[m 3 /s] LWA5 = LWA8-4 db od Typ: DHE 45-4 E.6FA Nr art.: A V (5Hz) pfa min -- Pa P1.89 kw l 4% IN 4.3 A IA / IN 3.9 n 14 min -1 IP54 C4V 2 µf 1.24 tr 45 C 34.8 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 665 M2 x 1.5 Z 1 Z 2 pomarańczowy TK x 12 zgodnie z ruchem wskazówek zegara 535 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 RTE 7.5 TE 7.5 MSE 1 VS VM H8-23 H1-751 H7-751 H8-221 A71-45 A8-45-P A P A4-453 A6-355 A7-355 P21-42 I I-3551 str. 84 str

17 Wentylatory dachowe DHE Wielkość: 45 wyrzut poziomy V[C.F.M.] 35 4V 28V 79 DHE 45-4 D.5HA 2.5 od V V 14V 95V db(a) V[m 3 /h] V[m 3 /s] LWA5 = LWA8-4 db Typ: DHE 45-4 D.5HA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.78 kw l 5% IN 1.56 A IA / IN 3.3 n 134 min -1 IP54 C4V -- µf 1.6 tr 55 C 3.4 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 665 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 12 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. M 1 VS* H8-31 E8-7T3 H-251 H6-3 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

18 Wentylatory dachowe DHE Wielkość: 45 wyrzut poziomy 3 2 4V 28V 23V 18V V[C.F.M.] DHE 45-6 D.5HA 67 db(a) V V V[m 3 /h] V[m 3 /s] 1. LWA5 = LWA8-4 db od Typ: DHE 45-6 D.5HA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.26 kw l -- % IN.6 A IA / IN 3.3 n 91 min -1 IP54 C4V -- µf 1.6 tr 6 C 35.2 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 665 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 12 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str * Zobacz także: VM - A

19 Wentylatory dachowe DHE Wielkość: 5 wyrzut poziomy stopniowa regulacja wydajności V[C.F.M.] db(a) DHE 5-4 E.6HF 79 23V V[m 3 /s] V V V V V V[m 3 /h] 8 LWA5 = LWA8-4 db od Typ: DHE 5-4 E.6HF Nr art.: A43-5 3V (5Hz) pfa min -- Pa P kw l 39% IN 6.4 A IA / IN 3.4 n 1395 min -1 IP54 C4V 3 µf 1.24 tr 4 C 39. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 665 M2 x 1.5 Z 1 Z 2 pomarańczowy TK x 12 zgodnie z ruchem wskazówek zegara 535 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 RTE 1 TE 1 MSE 1 VS VM H8-23 H1-11 H7-1 H8-221 A71-45 A8-45-P A P A4-453 A6-355 A7-355 P21-42 I I-3551 str. 84 str

20 Wentylatory dachowe DHE Wielkość: 5 wyrzut poziomy V 28V 23V 18V 5 14V V[C.F.M.] 45 95V db(a) V[m 3 /h] V[m 3 /s] DHE 5-4 D.6HF LWA5 = LWA8-4 db od Typ: DHE 5-4 D.6HF Nr art.: A43-51 U 4V (5Hz) pfa min -- Pa P kw l 13% IN 2.8 A IA / IN 5.3 n 14 min -1 IP54 C4V -- µf 1.6 tr 7 C 39. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 665 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 12 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 3.8 TD 5. M 1 VS* H8-31 E8-15T3 H-381 H6-5 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str * Zobacz także: VM - A

21 Wentylatory dachowe DHE Wielkość: 5 wyrzut poziomy V[C.F.M.] 35 4V 28V 23V 18V 14V 95V DHE 5-6 D.6DF 7 db(a) V[m 3 /h] V[m 3 /s] LWA5 = LWA8-4 db od Typ: DHE 5-6 D.6DF Nr art.: A43-52 U 4V (5Hz) pfa min -- Pa P1.41 kw l -- % IN 1.5 A IA / IN 1.1 n 95 min -1 IP54 C4V -- µf 1.6 tr 65 C 3. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 665 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 12 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. M 1 VS* H8-31 E8-5T3 H-121 H6-3 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

22 Wentylatory dachowe DHE Wielkość: 56 wyrzut poziomy obudowa z ocynkowanej blachy stalowej 1 4V 28V 8 23V 7 18V V V[C.F.M.] V db(a) V[m 3 /h] V[m 3 /s] DHE 56-4 D.6LA 84 LWA5 = LWA8-5 db od Typ: DHE 56-4 D.6LA Nr art.: A43-56 U 4V (5Hz) pfa min -- Pa P kw l 3% IN 4.2 A IA / IN 4. n 1345 min -1 IP54 C4V -- µf 1.6 tr 5 C 69. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 943 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 14 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 5. TD 5. M 1 VS* H8-31 E8-22T3 H-5 H6-5 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I2-56 I1-56 str. 82 str. 84 str * Zobacz także: VM - A7-56 -

23 Wentylatory dachowe DHE Wielkość: 56 wyrzut poziomy obudowa z ocynkowanej blachy stalowej V 28V 23V 3 18V V V[C.F.M.] 45 95V db(a) DHE 56-6 D.6FA V[m 3 /h] V[m 3 /s] LWA5 = LWA8-5 db od Typ: DHE 56-6 D.6FA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.68 kw l -- % IN 1.55 A IA / IN 3.3 n 885 min -1 IP54 C4V -- µf 1.6 tr 5 C 66.3 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 943 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 14 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. M 1 VS* H8-31 E8-7T3 H-251 H6-3 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I2-56 I1-56 str. 82 str. 84 str. 88 * Zobacz także: VM - A

24 Wentylatory dachowe DHE Wielkość: 63 wyrzut poziomy obudowa z ocynkowanej blachy stalowej V[C.F.M.] V DHE 63-4 D.7KF 5. 28V V V db(a) V V V[m 3 /h] V[m 3 /s] 4. LWA5 = LWA8-3 db od Typ: DHE 63-4 D.7KF Nr art.: A43-63 U 4V (5Hz) pfa min -- Pa P kw l 2% IN 6.4 A IA / IN 5.1 n 138 min -1 IP54 C4V -- µf 1.6 tr 4 C 79. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 943 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 14 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1. TD 1. M 1 VS* H8-31 E8-37T3 H-1 H6-11 H8-383 A71-56 A8-56-P A P A4-563 A6-56 P I2-56 I1-56 str. 82 str. 84 str * Zobacz także: VM - A7-56 -

25 Wentylatory dachowe DHE Wielkość: 63 wyrzut poziomy obudowa z ocynkowanej blachy stalowej V[C.F.M.] 5 6 4V DHE 63-6 D.6LA 2. 28V V V db(a) V V V[m 3 /h] V[m 3 /s] 3. LWA5 = LWA8-3 db od Typ: DHE 63-6 D.6LA Nr art.: A U 4V (5Hz) pfa min -- Pa P kw l -- % IN 3.15 A IA / IN 4.4 n 92 min -1 IP54 C4V -- µf 1.6 tr 65 C 69.1 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 943 M2 x 1.5 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x 14 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 3.8 TD 5. M 1 VS* H8-31 E8-15T3 H-381 H6-5 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I2-56 I-56 str. 82 str. 84 str. 88 * Zobacz także: VM - A

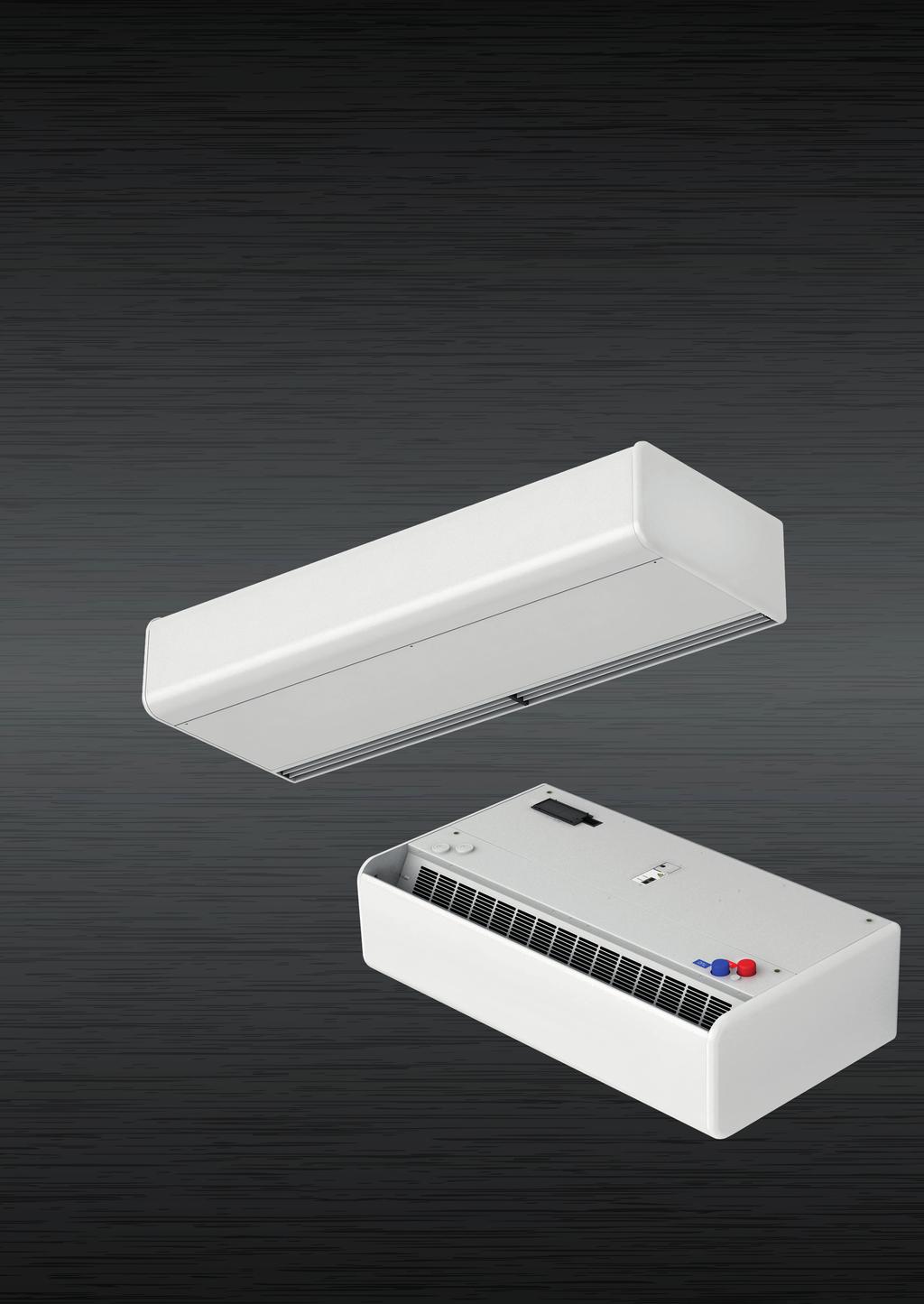

26 SMART Dekoracyjne kurtyny powietrzne Kurtyny powietrzne SMART polecane są szczególnie do nowoczesnego wystroju wnętrz - wszędzie tam, gdzie wymagane jest zachowanie wyjątkowej estetyki. Umieszczenie dyszy wlotowej kurtyny w górnej części obudowy wyeliminowało widok na kratkę od strony chronionego pomieszczenia. Gładki panel przedni umożliwia umieszczenie logo, oświetlenia, napisu lub innego wzoru dekoracyjnego. Dowiedz się więcej:

27 Wentylatory dachowe DV / DVE Wentylatory dachowe DV / DVE z wyrzutem pionowym Zalety: Zintegrowana dysza wlotowa z galwanizowanej blachy stalowej. Wirnik z łopatkami wygiętymi do tyłu. Zabezpieczenie termiczne silnika. Płynna lub stopniowa regulacja prędkości obrotowej. D V (E) 31L - 4 E.3 BE Specyfikacja Wentylator dachowy V = wyrzut pionowy E = efektywny, wyższa sprawność Średnica wirnika L = szerokie koło wirnikowe Dane silnika: Liczba biegunów Typ zasilania E = jednofazowe D = trójfazowe Typ silnika Długość pakietu blach rdzenia Zastrzegamy możliwość zmian technicznych 27

28 Wentylatory dachowe DV / DVE Właściwości i wykonanie Właściwości i wykonanie Wentylatory dachowe typu DV/DVE produkcji Rosenberg stosowane są w instalacjach wyciągowych centrów handlowych, supermarketów, zakładów produkcyjnych, warsztatów, sal restauracyjnych, magazynów, budynków gospodarczych, toalet i innych. Przystosowane są do montażu na dachu, posiadają wyrzut pionowy. Przeznaczone są do pracy ciągłej. Obudowa Obudowa wykonana jest z aluminium odpornego na działanie wody morskiej. Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej. Wirniki Koło wirnikowe, z łopatkami wygiętymi do tyłu, osadzone jest bezpośrednio na obudowie silnika. Zespół wirnik - silnik wyważany jest statycznie i dynamicznie zgodnie z normą DIN ISO 194 w klasie G 6,3. Wykonanie wirnika wentylatora DV: do 4 - z tworzywa sztucznego Wykonanie wirnika wentylatora DVE: do 56 - z tworzywa sztucznego od 63 - z aluminium Podłączenie elektryczne Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co po zdjęciu osłony przeciwdeszczowej, umożliwia łatwe podłączenie wentylatora. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa. Silniki Napęd wentylatorów stanowią silniki z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonane w klasie szczelności IP54. Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią. Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi. Zabezpieczenie termiczne silników Silniki zabezpieczone są przed przegrzaniem termokontaktem typu bimetalicznego. W zależności od modelu jest on albo wbudowany szeregowo w obwód uzwojenia (silniki nie wymagają podłączenia do zewnętrznego przekaźnika ochrony termicznej), albo z końcówkami termokontaktu wyprowadzonymi na listwę zaciskową silnika (wymagają prawidłowego podłączenia do zewnętrznego urządzenia zabezpieczającego). Szczegółowe informacje znajdują się na schemacie podłączeniowym każdego modelu. Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika. Charakterystyki Charakterystyki wentylatorów przedstawione na diagramach doboru zostały wyznaczone na stanowisku badawczym zgodnie z normą DIN ISO EN 581 i odnoszą się do gęstości powietrza 1,2 kg/m³ i temperatury 2 C. Pomiarów dokonano dla montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot). Krzywe ilustrują zmiany ciśnienia statycznego Δpfa w funkcji przepływu powietrza. Akustyka Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (liczby otoczone kółkiem). Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 (zgodnie z normą DIN , rozdział 38) można wyznaczyć na podstawie wzorów. Odpowiednie zależności znajdują się po prawej stronie charakterystyki każdej wielkości. Szczegółowy przykład obliczeniowy zamieszczony został na stronie 99. Ważony poziom ciśnienia akustycznego LpA, w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. LpA = LWA ΔL Wartość współczynnika ΔL w zależności od odległości można odczytać z poniższego wykresu. Wartości korekty poziomu mocy akustycznej w oktawie LWOkt, dla częstotliwości środkowych pasma, zestawione zostały w tabelkach zamieszczonych przy każdej wielkości wentylatora. L [db] [m] a - bez odbicia dźwięku b - z odbiciem dźwięku a b 28

29 Wentylatory dachowe DV / DVE Opis charakterystyk i oznaczeń Opis charakterystyk i oznaczeń V[C.F.M.] 8 1. DV 28-4 E.3DF Typ wentylatora 66 23V V 16V db(a) V V V V[m 3 /h] Poziom mocy akustycznej na wylocie Charakterystyka dla napięcia znamionowego Charakterystyka dla napięcia obniżonego V[m 3 /s].4 1) Typ: DV 28-4 E.3DF Nr art.: A-286 3) 3V (5Hz) pfa min -- Pa 4) P1.11 kw l 8% 5) IN.47 A IA / IN 1.7 6) n 129 min -1 IP44 7) C4V 3 µf 1.9 8) tr 5 C 11.9 kg 2) 9) 1) 11) 12) 13) 14) Stosowane oznaczenia Opis Jednostka U Napięcie znamionowe V P1 Moc pobierana przez silnik kw IN Prąd znamionowy A 1) Typ wentylatora. 2) Numer artykułu. 3-6) Dane znamionowe. 7) Kondensator. 8) Dopuszczalna maksymalna temperatura transportowanego medium. 9) Wymagany minimalny opór systemu instalacji wentylacyjnej. 1) Procentowy wzrost prądu pobieranego w stosunku do znamionowego przy obniżonym napięciu. 11) Stosunek wartości prądu rozruchowego do znamionowego. 12) Klasa szczelności silnika. 13) Numer podłączeniowego schematu elektrycznego. 14) Masa. n Liczba obrotów min -1 V Wydajność powietrza dla temperatury 2 C m³/h p t Ciśnienie całkowite Pa Dp t Całkowita różnica ciśnień Pa p st Ciśnienie statyczne Pa Dp fa Różnica ciśnienia statycznego dla swobodnego wylotu Pa p d2 Ciśnienie dynamiczne na wylocie Pa 29

30 Wentylatory dachowe DV Wielkość: 19 wyrzut pionowy V[C.F.M.] V DV 19-2 E.3BE 69 16V V V V db(a) V V[m 3 /h] V[m 3 /s].14 LWA5 = LWA8-3 db od Typ: DV 19-2 E.3BE Nr art.: A-19 3V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.3 A IA / IN 1.4 n 242 min -1 IP44 C4V 2 µf 1.9 tr 6 C 3.8 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-19 A8-19-P A P A4-193 A6-19 A7-19 P I3-19 I-19 str. 8 str. 83 3

31 Wentylatory dachowe DV Wielkość: 225 wyrzut pionowy V[C.F.M.] V 66 13V V 54 6V V 65 23V db(a) V[m 3 /h] V[m 3 /s] DV E.3CA LWA5 = LWA8-3 db od Typ: DV E.3CA Nr art.: A-225 3V (5Hz) pfa min -- Pa P1.11 kw l -- % IN.51 A IA / IN 1.7 n 258 min -1 IP44 C4V 3 µf 1.9 tr 5 C 5. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-19 A8-19-P A P A4-193 A6-19 A7-19 P I3-19 I-19 str. 8 str

32 Wentylatory dachowe DV Wielkość: 28 wyrzut pionowy V[C.F.M.] 9 DV 28-2 E.3EF p t V 5 p t 74 16V 4 145V db(a) V V V V[m 3 /h] V[m 3 /s].45 LWA5 = LWA8-3 db od Typ: DV 28-2 E.3EF Nr art.: A-284 3V (5Hz) pfa min -- Pa P1.22 kw l 18% IN.95 A IA / IN 2.4 n 2615 min -1 IP44 C4V 6 µf 1.9 tr 7 C 13. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str

33 Wentylatory dachowe DV Wielkość: 28 wyrzut pionowy V[C.F.M.] V DV 28-4 E.3DF 1. od V 16V db(a) V V V V[m 3 /h] V[m 3 /s].4 LWA5 = LWA8-3 db Typ: DV 28-4 E.3DF Nr art.: A-286 3V (5Hz) pfa min -- Pa P1.11 kw l 8% IN.47 A IA / IN 1.7 n 129 min -1 IP44 C4V 3. µf 1.9 tr 5 C 11.9 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str

34 Wentylatory dachowe DV Wielkość: 31L wyrzut pionowy V[C.F.M.] V 65 DV 31L-4 E.3EF V[m 3 /s] V 63 db(a) 145V V V V V[m 3 /h]. 16 LWA5 = LWA8-3 db od Typ: DV 31L-4 E.3EF Nr art.: A V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.54 A IA / IN 1.6 n 123 min -1 IP44 C4V 3.5 µf 1.9 tr 7 C 16. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str

35 Wentylatory dachowe DV Wielkość: 31L wyrzut pionowy V 16V 145V V[C.F.M.] DV 31L-4 D.3EF V[m 3 /s] V V db(a) V V[m 3 /h] 16 LWA5 = LWA8-3 db od Typ: DV 31L-4 D.3EF Nr art.: A-3152 U 4V (5Hz) pfa min -- Pa P1.13 kw l -- % IN.27 A IA / IN 2.2 n 126 min -1 IP44 C4V -- µf 1.6 tr 7 C 11. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A71-31 A8-31-P A P A4-313 A6-31 P I3-31 I-31 str. 82 str. 84 str. 88 * Zobacz także: VM - A

36 Wentylatory dachowe DV Wielkość: 355 wyrzut pionowy V[C.F.M.] 16 4 p 23V fa 7 16V V 68 DV E.5FA od V V db(a) V V[m 3 /h] V[m 3 /s].8 LWA5 = LWA8-3 db Typ: DV E.5FA Nr art.: A V (5Hz) pfa min -- Pa P1.29 kw l 19% IN 1.4 A IA / IN 2.5 n 137 min -1 IP54 C4V 6. µf 1.24 tr 7 C 26.2 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 25 RTE 3.2 TE 3.5 MSE 1 VS* H8-23 ETY--25-AT H1-32 H7-35 H8-221 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 8 str. 84 str * Zobacz także: VM - A

37 Wentylatory dachowe DV Wielkość: 355 wyrzut pionowy V[C.F.M.] 16 DV D.5DF 4V 35 28V db(a) 3 23V V V V V[m 3 /h] V[m 3 /s] LWA5 = LWA8-3 db od Typ: DV D.5DF Nr art.: A U 4V (5Hz) pfa min -- Pa P1.29 kw l -- % IN.67 A IA / IN 3.8 n 139 min -1 IP54 C4V -- µf 1.6 tr 6 C 25. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

38 Wentylatory dachowe DV Wielkość: 4 wyrzut pionowy 5 1 V[C.F.M.] V V 145V 13V V 76 db(a) V V[m 3 /h] V[m 3 /s] DV 4-4 E.5FA LWA5 = LWA8-3 db od Typ: DV 4-4 E.5FA Nr art.: A-41 3V (5Hz) pfa min -- Pa P1.49 kw l 18% IN 2.3 A IA / IN 2.4 n 136 min -1 IP54 C4V 12. µf 1.24 tr 45 C 26.5 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 STL 5 RTE 3.2 TE 3.5 MSE 1 VS* H8-23 STL--5-AT H1-32 H7-35 H8-221 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 81 str. 84 str * Zobacz także: VM - A

39 Wentylatory dachowe DV Wielkość: 4 wyrzut pionowy V 28V 23V 5 1 V[C.F.M.] DV 4-4 D.5FA V 73 db(a) V V V[m 3 /h] V[m 3 /s] LWA5 = LWA8-3 db od Typ: DV 4-4 D.5FA Nr art.: A-442 U 4V (5Hz) pfa min -- Pa P1.45 kw l -- % IN 1.14 A IA / IN 3.4 n 136 min -1 IP54 C4V -- µf 1.6 tr 6 C 26.5 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. M 1 VS* H8-31 E8-5T3 H-121 H6-3 H8-381 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

40 Wentylatory dachowe DVE Wielkość: 45 wyrzut pionowy V[C.F.M.] V 77 16V V 73 13V DVE 45-4 E.6FA 75 db(a) V V V[m 3 /h] V[m 3 /s] 1.6 LWA5 = LWA8-4 db od Typ: DVE 45-4 E.6FA Nr art.: A V (5Hz) pfa min -- Pa P1.89 kw l 4% IN 4.3 A IA / IN 3.9 n 14 min -1 IP54 C4V 2 µf 1.24 tr 45 C 39.7 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 RTE 7.5 TE 7.5 MSE 1 VS VM H8-23 H1-751 H7-751 H8-221 A71-45 A8-45-P A P A4-453 A6-355 A7-355 P21-42 I I-3551 str. 84 str. 88 4

41 Wentylatory dachowe DVE Wielkość: 45 wyrzut pionowy V[C.F.M.] 35 4V 28V 23V 18V 14V 95V DVE 45-4 D.5HA db(a) V[m 3 /h] V[m 3 /s] LWA5 = LWA8-4 db od Typ: DVE 45-4 D.5HA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.78 kw l 5% IN 1.56 A IA / IN 3.3 n 134 min -1 IP54 C4V -- µf 1.6 tr 55 C 35.1 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. M 1 VS* H8-31 E8-7T3 H-251 H6-3 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

42 Wentylatory dachowe DVE Wielkość: 45 wyrzut pionowy 3 28V 2 4V 23V 18V V[C.F.M.] DVE 45-6 D.5HA 65 db(a) V V V[m 3 /h] V[m 3 /s] 1. LWA5 = LWA8-4 db od Typ: DVE 45-6 D.5HA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.26 kw l -- % IN.6 A IA / IN 3.3 n 91 min -1 IP54 C4V -- µf 1.6 tr 6 C 35.2 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str * Zobacz także: VM - A

43 Wentylatory dachowe DVE Wielkość: 5 wyrzut pionowy stopniowa regulacja wydajności V[C.F.M.] V 8 78 db(a) V 23V 7 145V 79 13V V DVE 5-4 E.6HF V[m 3 /h] V[m 3 /s] LWA5 = LWA8-4 db od Typ: DVE 5-4 E.6HF Nr art.: A42-5 3V (5Hz) pfa min -- Pa P kw l 39% IN 6.4 A IA / IN 3.4 n 1395 min -1 IP54 C4V 3 µf 1.24 tr 4 C 39. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 RTE 1 TE 1 MSE 1 VS VM H8-23 H1-11 H7-1 H8-221 A71-45 A8-45-P A P A4-453 A6-355 A7-355 P21-42 I I-3551 str. 84 str

44 Wentylatory dachowe DVE Wielkość: 5 wyrzut pionowy V[C.F.M.] 45 4V 28V 23V 18V 5 14V V db(a) V[m 3 /h] V[m 3 /s] DVE 5-4 D.6HF LWA5 = LWA8-4 db od Typ: DVE 5-4 D.6HF Nr art.: A42-51 U 4V (5Hz) pfa min -- Pa P kw l 13% IN 2.8 A IA / IN 5.3 n 14 min -1 IP54 C4V -- µf 1.6 tr 7 C 39. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 3.8 TD 5. M 1 VS* H8-31 E8-15T3 H-381 H6-5 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str * Zobacz także: VM - A

45 Wentylatory dachowe DVE Wielkość: 5 wyrzut pionowy V[C.F.M.] 35 4V 28V 23V 18V 14V 95V DVE 5-6 D.6DF 68 db(a) V[m 3 /h] V[m 3 /s] LWA5 = LWA8-4 db od Typ: DVE 5-6 D.6DF Nr art.: A42-52 U 4V (5Hz) pfa min -- Pa P1.41 kw l -- % IN 1.5 A IA / IN 1.1 n 95 min -1 IP54 C4V -- µf 1.6 tr 65 C 3. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. M 1 VS* H8-31 E8-5T3 H-121 H6-3 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

46 Wentylatory dachowe DVE Wielkość: 56 wyrzut pionowy 1 4V 28V 8 23V 7 18V V V[C.F.M.] V db(a) V[m 3 /h] V[m 3 /s] 3. 8 DVE 56-4 D.6LA 82 LWA5 = LWA8-5 db od Typ: DVE 56-4 D.6LA Nr art.: A42-56 U 4V (5Hz) pfa min -- Pa P kw l 3% IN 4.2 A IA / IN 4. n 1345 min -1 IP54 C4V -- µf 1.6 tr 5 C 69. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 5. TD 5. M 1 VS* H8-31 E8-22T3 H-5 H6-5 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I3-56 I1-56 str. 82 str. 84 str * Zobacz także: VM - A7-56 -

47 Wentylatory dachowe DVE Wielkość: 56 wyrzut pionowy V 28V 23V 3 18V V V[C.F.M.] 45 95V db(a) DVE 56-6 D.6FA V[m 3 /h] V[m 3 /s] LWA5 = LWA8-5 db od Typ: DVE 56-6 D.6FA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.68 kw l -- % IN 1.55 A IA / IN 3.3 n 885 min -1 IP54 C4V -- µf 1.6 tr 5 C 66.3 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. M 1 VS* H8-31 E8-7T3 H-251 H6-3 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I2-56 I1-56 str. 82 str. 84 str. 88 * Zobacz także: VM - A

48 Wentylatory dachowe DVE Wielkość: 63 wyrzut pionowy V[C.F.M.] V DVE 63-4 D.7KF 5. 28V V V db(a) V V V[m 3 /h] V[m 3 /s] 4. LWA5 = LWA8-5 db od Typ: DVE 63-4 D.7KF Nr art.: A42-63 U 4V (5Hz) pfa min -- Pa P kw l 2% IN 6.4 A IA / IN 5.1 n 138 min -1 IP54 C4V -- µf 1.6 tr 4 C 79. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1. TD 1. M 1 VS* H8-31 E8-37T3 H-1 H6-11 H8-383 A71-56 A8-56-P A P A4-563 A6-56 P I3-56 I1-56 str. 82 str. 84 str * Zobacz także: VM - A7-56 -

49 Wentylatory dachowe DVE Wielkość: 63 wyrzut pionowy V[C.F.M.] 5 6 4V DVE 63-6 D.6LA V 76 23V db(a) 18V V V V[m 3 /h] V[m 3 /s] 3. LWA5 = LWA8-4 db od Typ: DVE 63-6 D.6LA Nr art.: A U 4V (5Hz) pfa min -- Pa P kw l -- % IN 3.15 A IA / IN 4.4 n 92 min -1 IP54 C4V -- µf 1.6 tr 65 C 69.1 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 3.8 TD 5. M 1 VS* H8-31 E8-15T3 H-381 H6-5 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I3-56 I-56 str. 82 str. 84 str. 88 * Zobacz także: VM - A

50 Wentylatory dachowe DVE Wielkość: 71 wyrzut pionowy 7 4V 28V 5 23V V[C.F.M.] DVE 71-6 D.7KF 2.5 od V V db(a) V V[m 3 /h] V[m 3 /s] 5. LWA5 = LWA8-3 db Typ: DVE 71-6 D.7KF Nr art.: A42-71 U 4V (5Hz) pfa min -- Pa P1 2.5 kw l 1% IN 4.8 A IA / IN 3.6 n 89 min -1 IP54 C4V -- µf 1.6 tr 45 C 18. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 7. TD 7. M 1 VS VM H8-31 E8-22T3 H-73 H6-71 H8-383 A8-71-P A P A4-713 A6-71 A6-71 P I3-71 I-71 str. 82 str. 84 str. 88 str. 66 5

51 Wentylatory dachowe DVE Wielkość: 8 wyrzut pionowy V[C.F.M.] 1 8 4V V DVE 8-6 KD.7NA 83 23V V db(a) V V V[m 3 /h] V[m 3 /s] 5. LWA5 = LWA8-4 db od Typ: DVE 8-6 KD.7NA Nr art.: A42-8 U 4V (5Hz) pfa min -- Pa P1 2.8 kw l 7% IN 5.5 A IA / IN 4.3 n 91 min -1 IP54 C4V -- µf 1.6 tr 5 C 17. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 7. TD 7. M 1 VS VM H8-31 E8-22T3 H-73 H6-7 H8-383 A8-8-P A4-81-P A4-83 A6-8 A7-8 P21-8 I2-82 I-82 str. 82 str. 84 str. 88 str

52 ZEN Dekoracyjne kurtyny powietrzne Panel frontowy kurtyn powietrznych ZEN może być zaprojektowany według specyfikacji Klienta bądź wybrany z szerokiej oferty proponowanych przez nas wzorów. Standardowo panele kurtyny wykonane są z anodowanego aluminium. Na zamówienie możliwe jest również wykonanie ze stali nierdzewnej, stali szczotkowanej, drewna i innych. Kurtyny przeznaczone są zarówno do montażu poziomego, jak i pionowego. Dowiedz się więcej:

53 Wentylatory dachowe DVS / DVES Wentylatory dachowe DVS / DVES z wyrzutem pionowym, izolowane akustycznie Zalety: Zintegrowana dysza wlotowa z galwanizowanej blachy stalowej. Wirnik z łopatkami wygiętymi do tyłu. Zabezpieczenie termiczne silnika. Płynna lub stopniowa regulacja prędkości obrotowej. D V (E) S 31L - 4 E.3 BE Specyfikacja Wentylator dachowy V = wyrzut pionowy E = efektywny, wyższa sprawność S = izolacja akustyczna Średnica wirnika L = szerokie koło wirnikowe Dane silnika: Liczba biegunów Typ zasilania E = jednofazowe D = trójfazowe Typ silnika Długość pakietu blach rdzenia Zastrzegamy możliwość zmian technicznych 53

54 Wentylatory dachowe DVS / DVES Właściwości i wykonanie Właściwości i wykonanie Wentylatory dachowe typu DVS/DVES produkcji Rosenberg stosowane są w instalacjach wyciągowych centrów handlowych, supermarketów, zakładów produkcyjnych, warsztatów, sal restauracyjnych, magazynów, budynków gospodarczych, toalet i innych. Przystosowane są do montażu na dachu, posiadają wyrzut pionowy. Przeznaczone są do pracy ciągłej. Obudowa Obudowa wykonana jest z aluminium odpornego na działanie wody morskiej i izolowana akustycznie 5 mm warstwą wełny mineralnej. Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej. Wirniki Koło wirnikowe, z łopatkami wygiętymi do tyłu, osadzone jest bezpośrednio na obudowie silnika. Zespół wirnik - silnik wyważany jest statycznie i dynamicznie zgodnie z normą DIN ISO 194 w klasie G 6,3. Wykonanie wirnika wentylatora DVS: do 4 - z tworzywa sztuczneg Wykonanie wirnika wentylatora DVES: do 56 - z tworzywa sztucznego od 63 - z aluminium Podłączenie elektryczne Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co po zdjęciu osłony przeciwdeszczowej, umożliwia łatwe podłączenie wentylatora. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa. Silniki Napęd wentylatorów stanowią silniki z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonane w klasie szczelności IP54. Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią. Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi. Zabezpieczenie termiczne silników Silniki zabezpieczone są przed przegrzaniem termokontaktem typu bimetalicznego. W zależności od modelu jest on albo wbudowany szeregowo w obwód uzwojenia (silniki nie wymagają podłączenia do zewnętrznego przekaźnika ochrony termicznej), albo z końcówkami termokontaktu wyprowadzonymi na listwę zaciskową silnika (wymagają prawidłowego podłączenia do zewnętrznego urządzenia zabezpieczającego). Szczegółowe informacje znajdują się na schemacie podłączeniowym każdego modelu. Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika. Charakterystyki Charakterystyki wentylatorów przedstawione na diagramach doboru zostały wyznaczone na stanowisku badawczym zgodnie z normą DIN ISO EN 581 i odnoszą się do gęstości powietrza 1,2 kg/m³ i temperatury 2 C. Pomiarów dokonano dla montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot). Krzywe ilustrują zmiany ciśnienia statycznego Δpfa w funkcji przepływu powietrza. Akustyka Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (liczby otoczone kółkiem). Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 (zgodnie z normą DIN , rozdział 38) można wyznaczyć na podstawie wzorów. Odpowiednie zależności znajdują się po prawej stronie charakterystyki każdej wielkości. Szczegółowy przykład obliczeniowy zamieszczony został na stronie 99. Ważony poziom ciśnienia akustycznego LpA, w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. LpA = LWA ΔL Wartość współczynnika ΔL w zależności od odległości można odczytać z poniższego wykresu. Wartości korekty poziomu mocy akustycznej w oktawie LWOkt, dla częstotliwości środkowych pasma, zestawione zostały w tabelkach zamieszczonych przy każdej wielkości wentylatora. L [db] [m] a - bez odbicia dźwięku b - z odbiciem dźwięku a b 54

55 Wentylatory dachowe DVS / DVES Opis charakterystyk i oznaczeń Opis charakterystyk i oznaczeń V[C.F.M.] 8 1. DVS 28-4 E.3DF Typ wentylatora 52 23V V 16V db(a) V V V V[m 3 /h] Poziom mocy akustycznej na wylocie Charakterystyka dla napięcia znamionowego Charakterystyka dla napięcia obniżonego V[m 3 /s].4 1) Typ: DVS 28-4 E.3DF Nr art.: A ) 3V (5Hz) pfa min -- Pa 4) P1.11 kw l 8% 5) IN.47 A IA / IN 1.7 6) n 129 min -1 IP44 7) C4V 3 µf 1.9 8) tr 5 C 19. kg 2) 9) 1) 11) 12) 13) 14) Stosowane oznaczenia Opis Jednostka U Napięcie znamionowe V P1 Moc pobierana przez silnik kw IN Prąd znamionowy A 1) Typ wentylatora. 2) Numer artykułu. 3-6) Dane znamionowe. 7) Kondensator. 8) Dopuszczalna maksymalna temperatura transportowanego medium. 9) Wymagany minimalny opór systemu instalacji wentylacyjnej. 1) Procentowy wzrost prądu pobieranego w stosunku do znamionowego przy obniżonym napięciu. 11) Stosunek wartości prądu rozruchowego do znamionowego. 12) Klasa szczelności silnika. 13) Numer podłączeniowego schematu elektrycznego. 14) Masa. n Liczba obrotów min -1 V Wydajność powietrza dla temperatury 2 C m³/h p t Ciśnienie całkowite Pa Dp t Całkowita różnica ciśnień Pa p st Ciśnienie statyczne Pa Dp fa Różnica ciśnienia statycznego dla swobodnego wylotu Pa p d2 Ciśnienie dynamiczne na wylocie Pa 55

56 Wentylatory dachowe DVS Wielkość: V[C.F.M.] V DVS 19-2 E.3BE 56 16V V V V db(a) V V[m 3 /h] V[m 3 /s].14 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 1 db od Typ: DVS 19-2 E.3BE Nr art.: A V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.3 A IA / IN 1.4 n 242 min -1 IP44 C4V 2 µf 1.9 tr 6 C 9. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 Z 213 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 245 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-19 A8-19-P A P A4-193 A6-19 A7-19 P I3-19 I-19 str. 8 str

57 Wentylatory dachowe DVS Wielkość: V[C.F.M.] V 53 13V V 41 6V V 52 23V db(a) V[m 3 /h] V[m 3 /s] DVS E.3CA wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 1 db od Typ: DVS E.3CA Nr art.: A V (5Hz) pfa min -- Pa P1.11 kw l -- % IN.51 A IA / IN 1.7 n 258 min -1 IP44 C4V 3 µf 1.9 tr 5 C 9. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 Z 213 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 245 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-19 A8-19-P A P A4-193 A6-19 A7-19 P I3-19 I-19 str. 8 str

58 Wentylatory dachowe DVS Wielkość: V[C.F.M.] 9 DVS 28-2 E.3EF p t V 5 p t 67 16V 4 145V db(a) V V V V[m 3 /h] V[m 3 /s].45 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 4 db od Typ: DVS 28-2 E.3EF Nr art.: A V (5Hz) pfa min -- Pa P1.22 kw l 18% IN.95 A IA / IN 2.4 n 2615 min -1 IP44 C4V 6 µf 1.9 tr 7 C 19. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 Z 286 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 33 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str

59 Wentylatory dachowe DVS Wielkość: V[C.F.M.] V DVS 28-4 E.3DF 1. wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm od V 16V db(a) V V V V[m 3 /h] V[m 3 /s].4 LWA5 = LWA8 + 4 db Typ: DVS 28-4 E.3DF Nr art.: A V (5Hz) pfa min -- Pa P1.11 kw l 8% IN.47 A IA / IN 1.7 n 129 min -1 IP44 C4V 3. µf 1.9 tr 5 C 19. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 Z 286 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 33 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str

60 Wentylatory dachowe DVS Wielkość: 31L V[C.F.M.] V 51 DVS 31L-4 E.3EF V[m 3 /s] V 49 db(a) 145V V V V V[m 3 /h]. 16 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA db od Typ: DVS 31L-4 E.3EF Nr art.: A V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.54 A IA / IN 1.6 n 123 min -1 IP44 C4V 3.5 µf 1.9 tr 7 C 22. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 Z 286 Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). 33 GS 4 ETY 15 RE 1.5 TE 1.5 VS VM H8-33 ETY--15-AT H5-15 H7-15 A71-31 A8-31-P A P A4-313 A6-31 A7-31 P I3-31 I-31 str. 8 str. 83 6

61 Wentylatory dachowe DVS Wielkość: 31L V 16V 145V V[C.F.M.] DVS 31L-4 D.3EF V[m 3 /s] V V db(a) V V[m 3 /h] 16 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA db od Typ: DVS 31L-4 D.3EF Nr art.: A U 4V (5Hz) pfa min -- Pa P1.13 kw l -- % IN.27 A IA / IN 2.2 n 126 min -1 IP44 C4V -- µf 1.6 tr 7 C 22. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M6 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A71-31 A8-31-P A P A4-313 A6-31 P I3-31 I-31 str. 82 str. 84 str. 88 * Zobacz także: VM - A

62 Wentylatory dachowe DVS Wielkość: V[C.F.M.] 16 4 p 23V fa 56 16V V 54 DVS E.5FA wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm od V V db(a) V V[m 3 /h] V[m 3 /s].8 LWA5 = LWA8 + 1 db Typ: DVS E.5FA Nr art.: A V (5Hz) pfa min -- Pa P1.29 kw l 19% IN 1.4 A IA / IN 2.5 n 137 min -1 IP54 C4V 6. µf 1.24 tr 7 C 32. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara 45 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 25 RTE 3.2 TE 3.5 MSE 1 VS* H8-23 ETY--25-AT H1-32 H7-35 H8-221 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 8 str. 84 str * Zobacz także: VM - A

63 Wentylatory dachowe DVS Wielkość: V[C.F.M.] 16 DVS D.5DF 4V 35 28V db(a) 3 23V V V V V[m 3 /h] V[m 3 /s] wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 1 db od Typ: DVS D.5DF Nr art.: A U 4V (5Hz) pfa min -- Pa P1.29 kw l -- % IN.67 A IA / IN 3.8 n 139 min -1 IP54 C4V -- µf 1.6 tr 6 C 32. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

64 Wentylatory dachowe DVS Wielkość: V[C.F.M.] V V 145V 13V DVS 4-4 E.5FA V 62 db(a) V V[m 3 /h] V[m 3 /s] wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 9 db od Typ: DVS 4-4 E.5FA Nr art.: A V (5Hz) pfa min -- Pa P1.49 kw l 18% IN 2.3 A IA / IN 2.4 n 136 min -1 IP54 C4V 12. µf 1.24 tr 45 C 32. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara 45 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 STL 5 RTE 3.2 TE 3.5 MSE 1 VS* H8-23 STL--5-AT H1-32 H7-35 H8-221 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 81 str. 84 str * Zobacz także: VM - A

65 Wentylatory dachowe DVS Wielkość: V 28V 23V 5 1 V[C.F.M.] DVS 4-4 D.5FA V 59 db(a) V V V[m 3 /h] V[m 3 /s] wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 9 db od Typ: DVS 4-4 D.5FA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.45 kw l -- % IN 1.14 A IA / IN 3.4 n 136 min -1 IP54 C4V -- µf 1.6 tr 6 C 31. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. M 1 VS* H8-31 E8-5T3 H-121 H6-3 H8-381 A A8-355-P A P A A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

66 Wentylatory dachowe DVES Wielkość: V[C.F.M.] V 7 16V V 66 13V DVES 45-4 E.6FA 68 db(a) V V V[m 3 /h] V[m 3 /s] 1.6 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 3 db od Typ: DVES 45-4 E.6FA Nr art.: A V (5Hz) pfa min -- Pa P1.89 kw l 4% IN 4.3 A IA / IN 3.9 n 14 min -1 IP54 C4V 2 µf 1.24 tr 45 C 53. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara 535 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 RTE 7.5 TE 7.5 MSE 1 VS VM H8-23 H1-751 H7-751 H8-221 A71-45 A8-45-P A P A4-453 A6-355 A7-355 P21-42 I I-3551 str. 84 str

67 Wentylatory dachowe DVES Wielkość: V[C.F.M.] 35 4V 28V 23V 18V 14V 95V DVES 45-4 D.5HA db(a) V[m 3 /h] V[m 3 /s] wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 3 db od Typ: DVES 45-4 D.5HA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.78 kw l 5% IN 1.56 A IA / IN 3.3 n 134 min -1 IP54 C4V -- µf 1.6 tr 55 C 5. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. M 1 VS* H8-31 E8-7T3 H-251 H6-3 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

68 Wentylatory dachowe DVES Wielkość: V 2 4V 23V 18V V[C.F.M.] DVES 45-6 D.5HA 6 db(a) V V V[m 3 /h] V[m 3 /s] 1. wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 3 db od Typ: DVES 45-6 D.5HA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.26 kw l -- % IN.6 A IA / IN 3.3 n 91 min -1 IP54 C4V -- µf 1.6 tr 6 C 48. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. M 1 VS* H8-31 E8-5T3 H-121 H6-1 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str * Zobacz także: VM - A

69 Wentylatory dachowe DVES Wielkość: V[C.F.M.] db(a) DVES 5-4 E.6HF 72 23V V[m 3 /s] V V V V V V[m 3 /h] 8 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm stopniowa regulacja wydajności LWA5 = LWA8 + 1 db od Typ: DVES 5-4 E.6HF Nr art.: A44-5 3V (5Hz) pfa min -- Pa P kw l 39% IN 6.4 A IA / IN 3.4 n 1395 min -1 IP54 C4V 3 µf 1.24 tr 4 C 51. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 Z 1 Z 2 pomarańczowy TK zgodnie z ruchem wskazówek zegara 535 Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 RTE 1 TE 1 MSE 1 VS VM H8-23 H1-11 H7-1 H8-221 A71-45 A8-45-P A P A4-453 A6-355 A7-355 P21-42 I I-3551 str. 84 str

70 Wentylatory dachowe DVES Wielkość: V 28V 23V 18V 5 14V V[C.F.M.] 45 95V db(a) DVES 5-4 D.6HF V[m 3 /h] V[m 3 /s] wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 1 db od Typ: DVES 5-4 D.6HF Nr art.: A44-51 U 4V (5Hz) pfa min -- Pa P kw l 13% IN 2.8 A IA / IN 5.3 n 14 min -1 IP54 C4V -- µf 1.6 tr 7 C 5. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 3.8 TD 5. M 1 VS* H8-31 E8-15T3 H-381 H6-5 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str * Zobacz także: VM - A

71 Wentylatory dachowe DVES Wielkość: V[C.F.M.] 35 4V 28V 23V 18V 14V 95V DVES 5-6 D.6DF 63 db(a) V[m 3 /h] V[m 3 /s] wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 1 db od Typ: DVES 5-6 D.6DF Nr art.: A44-52 U 4V (5Hz) pfa min -- Pa P1.41 kw l -- % IN 1.5 A IA / IN 1.1 n 95 min -1 IP54 C4V -- µf 1.6 tr 65 C 5. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. M 1 VS* H8-31 E8-5T3 H-121 H6-3 H8-381 A71-45 A8-45-P A P A4-453 A6-355 P21-42 I I-3551 str. 82 str. 84 str. 88 * Zobacz także: VM - A

72 Wentylatory dachowe DVES Wielkość: V 28V 8 23V 7 18V V V[C.F.M.] V 7 78 db(a) V[m 3 /h] V[m 3 /s] DVES 56-4 D.6LA 75 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 2 db od Typ: DVES 56-4 D.6LA Nr art.: A44-56 U 4V (5Hz) pfa min -- Pa P kw l 3% IN 4.2 A IA / IN 4. n 1345 min -1 IP54 C4V -- µf 1.6 tr 5 C 77.5 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 5. TD 5. M 1 VS* H8-31 E8-22T3 H-5 H6-5 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I3-56 I1-56 str. 82 str. 84 str * Zobacz także: VM - A7-56 -

73 Wentylatory dachowe DVES Wielkość: V 28V 23V 3 18V V V[C.F.M.] 45 95V db(a) DVES 56-6 D.6FA V[m 3 /h] V[m 3 /s] wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 2 db od Typ: DVES 56-6 D.6FA Nr art.: A U 4V (5Hz) pfa min -- Pa P1.68 kw l -- % IN 1.55 A IA / IN 3.3 n 885 min -1 IP54 C4V -- µf 1.6 tr 5 C 74.8 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. M 1 VS* H8-31 E8-7T3 H-251 H6-3 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I2-56 I1-56 str. 82 str. 84 str. 88 * Zobacz także: VM - A

74 Wentylatory dachowe DVES Wielkość: V[C.F.M.] V DVES 63-4 D.7KF 5. 28V V V db(a) V V V[m 3 /h] V[m 3 /s] 4. wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 od Typ: DVES 63-4 D.7KF Nr art.: A44-63 U 4V (5Hz) pfa min -- Pa P kw l 2% IN 6.4 A IA / IN 5.1 n 138 min -1 IP54 C4V -- µf 1.6 tr 4 C 95. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1. TD 1. M 1 VS* H8-31 E8-37T3 H-1 H6-11 H8-383 A71-56 A8-56-P A P A4-563 A6-56 P I3-56 I1-56 str. 82 str. 84 str * Zobacz także: VM - A7-56 -

75 Wentylatory dachowe DVES Wielkość: V[C.F.M.] 5 6 4V DVES 63-6 D.6LA V 71 23V db(a) 18V V V V[m 3 /h] V[m 3 /s] 3. wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 1 db od Typ: DVES 63-6 D.6LA Nr art.: A U 4V (5Hz) pfa min -- Pa P kw l -- % IN 3.15 A IA / IN 4.4 n 92 min -1 IP54 C4V -- µf 1.6 tr 65 C 85.1 kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 3.8 TD 5. M 1 VS* H8-31 E8-15T3 H-381 H6-5 H8-381 A71-56 A8-56-P A P A4-563 A6-56 P I3-56 I-56 str. 82 str. 84 str. 88 * Zobacz także: VM - A

76 Wentylatory dachowe DVES Wielkość: V[C.F.M.] 1 7 4V 28V V 74 DVES 71-6 D.7KF 2.5 wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm od V V db(a) V V[m 3 /h] V[m 3 /s] 5. LWA5 = LWA8 + 4 db Typ: DVES 71-6 D.7KF Nr art.: A44-71 U 4V (5Hz) pfa min -- Pa P1 2.5 kw l 1% IN 4.8 A IA / IN 3.6 n 89 min -1 IP54 C4V -- µf 1.6 tr 45 C 128. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 7. TD 7. M 1 VS VM H8-31 E8-22T3 H-73 H6-71 H8-383 A8-71-P A P A4-713 A6-71 A6-71 P I3-71 I-71 str. 82 str. 84 str. 88 str

77 Wentylatory dachowe DVES Wielkość: V[C.F.M.] 1 8 4V V DVES 8-6 KD.7NA 76 23V V db(a) V V V[m 3 /h] V[m 3 /s] 5. wyrzut pionowy izolacja akustyczna wełną mineralną 5 mm LWA5 = LWA8 + 4 db od Typ: DVES 8-6 KD.7NA Nr art.: A44-81 U 4V (5Hz) pfa min -- Pa P1 2.8 kw l 7% IN 5.5 A IA / IN 4.3 n 91 min -1 IP54 C4V -- µf 1.6 tr 5 C 19. kg LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot x M8 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 7. TD 7. M 1 VS VM H8-31 E8-22T3 H-73 H6-7 H8-383 A8-8-P A4-81-P A4-83 A6-8 A7-8 P21-8 I2-82 I-82 str. 82 str. 84 str. 88 str

78 Wentylatory dachowe Akcesoria elektryczne GS - wyłącznik serwisowy GS 2 Wyłącznik serwisowy Wielkość (tabela) Wyłącznik serwisowy Wyłączniki serwisowe kategorii AC-23 (dla silników i innych urządzeń wysokoindukcyjnych) zgodnie z DIN VDE 66 część 1. Bezpieczeństwo i wyposażenie elektryczne maszyn, zgodnie z DIN VDE 113 część 1 i/lub EN 624 część 1. Klasa szczelności IP 55. Przykład GS1: Gdy wyłącznik znajduje się w pozycji wówczas zestyki 11/12 są zamknięte. Na schemacie zaznaczono to znakiem X. Gdy wyłącznik zmieni pozycje z na 1 wówczas zestyki 1/2, 3/4, 5/6, 7/8 i 9/1 są zamknięte, a zestyki 11/12 otwarte. Instrukcja posługiwania się schematem: Na schemacie podłączeniowym możliwości podłączeniowe dla danego zestyku wyłącznika (np. 1/2; 3/4;...) zaznaczone zostały znakiem X. Numery i rodzaje styków głównych i pomocniczych zostały zdefiniowane w pozycjach /OFF. NO odpowiada pozycji normalnie otwartej, a NC - normalnie zamkniętej. GS 1 / 4kW / IP55 / 23V / 5/6 Hz Styk główny 4 NO (1/2; 3/4; 5/6; 7/8) Styk pomocniczy 1 NO / 1 NC Nr art. H8-23 Oznaczenie dostawcy A 15 / GS 2 / 7,5kW / IP55 / 4V / 5/6 Hz Styk główny 3 NO (1/2; 3/4; 5/6) Styk pomocniczy 3 NO / 1 NC Nr art. H8-31 Oznaczenie dostawcy A 15 / 325A GS 4 / 4kW / IP55 / 23V / 5/6 Hz Styk główny 2 NO (1/2; 3/4) Styk pomocniczy 1 NO / 1 NC Nr art. H8-33 Oznaczenie dostawcy A 15 /

79 Wentylatory dachowe Akcesoria elektryczne E3 A C D E2 Ø5 B F2 F3 Typ A B C D E2 E3 F2 F3 Rodzaj dławika GS x M 2 GS x M 2 GS x M 2 Typ Nr art. Obciążenie graniczne [kw] U [V] f [Hz] Styki główne Styki pomocnicze TK FU GS 1 IP55 H /5 4 NO 1 NO / 1 NC X X GS 2 IP55 H8-31 7,5 4/5 3 NO 3 NO / 1 NC X GS 4 IP55 H /5 2 NO 1 NO / 1 NC 79

80 Wentylatory dachowe Akcesoria elektryczne ETY - regulatory tyrystorowe (bezstopniowe) E TY 15 E TY 15 Elektroniczny Regulator tyrystorowy Prąd maksymalny regulatora 1 [A] Elektroniczna regulacja Bezstopniowy regulator tyrystorowy do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Sterowanie odbywa się w całym zakresie napięcia (-23V) poprzez obcinanie fazy (zmianę kąta fazowego). Regulatory mogą sterować kilkoma wentylatorami jednocześnie, jeżeli suma prądów znamionowych nie przekroczy maksymalnego prądu regulatora. Wszystkie modele mają dodatkowe (nieregulowane) wyjście/ wejście 23V. Do obsługi regulatora służy bezstopniowe pokrętło. Wewnątrz urządzenia znajduje się śruba regulacyjna do nastawienia minimalnej prędkości obrotowej wentylatora. Monitorowanie pracy silnika Regulator nie posiada układu do zabezpieczenia termicznego silników. Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniem silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się, powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie. Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. Obudowa Obudowa regulatorów przystosowana jest zarówno do montażu podtynkowego (IP44) jak i natynkowego (IP54). Zewnętrzna część wykonana jest z tworzywa sztucznego ASA w kolorze RAL 91, wewnętrzna z poliamidu, zgodnie z IEC Maksymalna dopuszczalna temperatura otoczenia to 35 C. A L1 N B 1 F N N M 1 ~ T> C Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. F D E Typ Nr art. zakres I [A] bezpiecznik [A] [kg] A B C D E F ETY 15 IP44/IP54 ETY--15-AT,1-1,5 F 2., ETY 25 IP44/IP54 ETY--25-AT,2-2,5 F 3.15,

81 Wentylatory dachowe Akcesoria elektryczne STL - regulatory tyrystorowe (bezstopniowe) S Regulator prędkości obrotowej (speed controller) S TL 5 TL Oddzielny przycisk wyłącznika podświetlany diodą (telltale) 5 Prąd maksymalny regulatora [A] Elektroniczna regulacja Bezstopniowy regulator tyrystorowy do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Sterowanie odbywa się w całym zakresie napięcia (-23V) poprzez obcinanie fazy (zmianę kąta fazowego). Regulatory mogą sterować kilkoma wentylatorami jednocześnie, jeżeli suma prądów znamionowych nie przekroczy maksymalnego prądu regulatora. Wszystkie modele mają dodatkowe wyjście dla przewodu fazowego (nieregulowane) lub umożliwiające automatyczny start z ominięciem wyłącznika. Do obsługi regulatora służy bezstopniowe pokrętło i oddzielny włącznik/wyłącznik podświetlany diodą. Wewnątrz urządzenia znajduje się śruba regulacyjna do ustawienia minimalnej prędkości obrotowej wentylatora, tj. minimalnego napięcia. Ustawienie fabryczne to 1V. Tryby pracy Regulator ma dwa tryby pracy: normalny i rozruch. Obudowa Obudowa regulatorów przystosowana jest do montażu natynkowego (IP54). Zewnętrzna część wykonana jest z tworzywa sztucznego R-ABS, UL 94-V w kolorze RAL 735 (szary). Maksymalna dopuszczalna temperatura otoczenia to 35 C. Styki główne Wentylator 1 biegowy Monitorowanie pracy silnika Regulator nie posiada układu do zabezpieczenia termicznego silników. Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniem silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie. Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. B A D E Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. C Typ Nr art. zakres I [A] bezpiecznik [A] 5 2mm [kg] A B C D E STL 5 IP54 STL--5-AT,2-5, F 8 A-H,

82 Wentylatory dachowe Akcesoria elektryczne E8 - przetwornice częstotliwości E8 7 T3 E8 7 T3 Przetwornica częstotliwości Moc silnika Zasilanie 3-fazowe 4V/48V Bezstopniowa regulacja Przetwornica częstotliwości umożliwiająca regulację częstotliwościową silników trójfazowych. Zwarta obudowa, wbudowany filtr EMC, moduł hamujący oraz komunikacja ModBUS RTU/RS-485 pozwalają na zastosowanie E8 w zaawansowanych układach. Materiały zastosowane w konstrukcji przetwornic częstotliwości E8 umożliwiają pracę w zakresie temperatur od -1 C do +5 C. Napęd E8 posiada wiele funkcji wpływających na poprawę efektywności energetycznej silnika elektrycznego. Taką funkcją jest np. automatyczna kompensacja momentu realizowana poprzez zaawansowaną optymalizację prądu wyjściowego do jak najmniejszej możliwej. Obudowa Typ/Nr art. Materiał E8-5T3 IP2 tworzywo sztuczne E8-7T3 IP2 tworzywo sztuczne E8-15T3 IP2 tworzywo sztuczne E8-22T3 IP2 tworzywo sztuczne E8-37T3 IP2 tworzywo sztuczne Parametry techniczne Typ/Nr art. Zasilanie [V] Prąd [A] Moc [kw] E8-5T3 3~ E8-7T3 3~ E8-15T3 3~ E8-22T3 3~ E8-37T3 3~ A W B1 L H B Uwaga: Zgodnie z wymaganiami Dyrektywy Kompatybilności Elektromagnetycznej przy sterowaniu częstotliwościowym należy zastosować odpowiednie zabezpieczenia, w postaci kabli ekranowanych lub filtrów sinusoidalnych. Oferta filtrów sinusoidalnych -> Typ, Nr art. [kg] A B B1 H W L E8-5T E8-7T E8-15T E8-22T E8-37T

83 Wentylatory dachowe Akcesoria elektryczne RE - regulatory 5 stopniowe R E 1,5 R E 1,5 Regulator transformatorowy Jednofazowe zasilanie regulowanego wentylatora Prąd maksymalny regulatora [A] 5 stopniowa regulacja 5-stopniowy regulator transformatorowy, z lampką sygnalizacyjną do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki obok pokrętła. Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 pozycji (stopni). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej. Monitorowanie pracy silnika Regulator nie posiada układu do zabezpieczenia termicznego silników. Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniem silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie. Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. W przypadku wyższych wartości prądów nominalnych należy zastosować przekaźnik ochrony termicznej MSE. Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora B A RE... L1 L1 Styki główne N N F D L M 1 ~ Wentylator Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej I H Obudowa Trwałe, jasnoszare tworzywo sztuczne w klasie szczelności IP54. K C E G Typ Nr art. maks. I [A] [kg] A B C D E F G H I K L RE 1.5 IP54 H

84 Wentylatory dachowe Akcesoria elektryczne RTE / RTD - regulatory 5 stopniowe z zaciskami do podłączenia termokontaktu E R T D 5 R T E D 5 Regulator transformatorowy Zaciski do podłączenia termokontaktu Sposób zasilania regulowanego wentylatora Jednofazowy Trójfazowy Prąd maksymalny regulatora [A] 5 stopniowa regulacja 5-stopniowy regulator transformatorowy, z lampką sygnalizacyjną do manulanej zmiany prędkości obrotowej wentylatorów sterowanych napięciowo. Wyposażony w zaciski do podłączenia termokontaktu TK silnika (bezpośrednia ochrona termiczna silnika). Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki obok pokrętła. Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 pozycji (stopni). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej. Obwód sterowania TK-TK jest chroniony przez bezpiecznik topikowy 2A. Obudowa RTE trwałe, jasnoszare tworzywo sztuczne w klasie szczelności IP54. RTE 7.5, RTE 1 - ciśnieniowy odlew aluminiowy z zewnętrzną obudową z jasnoszarego tworzywa sztucznego w klasie szczelności IP54. RTD 1.2, RTD 2.5, RTD ciśnieniowy odlew aluminiowy z zewnętrzną obudową z jasnoszarego tworzywa sztucznego w klasie szczelności IP54. RTD 5. - blacha stalowa w klasie szczelności IP54 pokryta m tworzywem sztucznym. RTD 7., RTD 1 - blacha stalowa w klasie szczelności IP54 pokryta szarym tworzywem sztucznym. Zabezpieczenie termiczne silnika Wejście TK-TK przeznaczone jest do podłączenia końcówek termokontaktu wbudowanego w uzwojenie silnika. W przypadku przekroczenia maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakt otwiera się powodując przerwanie obwodu zasilania wentylatora przez regulator na wyjściach U1 i U2. Po usunięciu usterki powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji. Zanik zasilania W przypadku regulatorów RTE po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. W regulatorach RTD po przywróceniu napięcia powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji. 84

85 Wentylatory dachowe Akcesoria elektryczne RTE... RTD... L1 N TK TK L1 L2 L3 N U V W TK TK L1 Styki główne N TK TK M 1 ~ 1 biegowy Wentylator L1 L2 L3 N M 3 ~ Styki główne U V W TK TK Wentylator Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej B A F D L I H K E C G Typ Nr art. maks. I [A] [kg] A B C D E F G H I K L RTE 3.2 IP54 H1-32 3, RTE 7.5 IP54 H ,5 7, , RTE 1 IP54 H , , Typ Nr art. maks. I [A] [kg] A B C D E F G H I K L RTD 1.2 IP54 H-121 1, , RTD 2.5 IP54 H-251 2,5 1, , RTD 3.8 IP54 H-381 3, , RTD 5. IP54 H-5 5, RTD 7. IP54 H-73 7, RTD 1 IP54 H

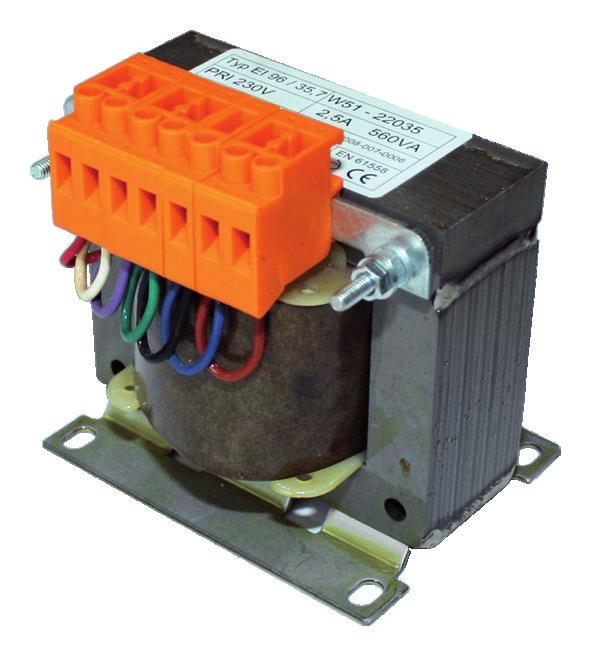

86 Wentylatory dachowe Akcesoria elektryczne TE/TD - transformatory 6 stopniowe do zabudowy w szafie E T D 5 T E D 5 Transformator Sposób zasilania regulowanego wentylatora Jednofazowy Trójfazowy Prąd maksymalny regulatora [A] Transformator Transformatory TE oraz TD przeznaczone są do zabudowy w szafach sterowniczych. Można wykorzystać je jako źródło obniżonego napięcia do własnych układów przełączających (wybieranie stycznikami odczepów) albo do trwałego ustawienia wentylatora na niższych obrotach, odpowiadających wybranej krzywej regulacyjnej według charaktrystyki. Transformatory nie mają obudowy - osłony i ich zaciski nie są osłonięte (klasa szczelności IP2, izolacja klasy B). Do zasilania trójfazowego dostarczane są dwa autotransformatory. W celu zachowania symetrycznych napięć trójfazowych na wyjściu należy wybierać równocześnie na obu autotransformatorach takie same odczepy napięciowe. Dla zachowania podanych prądów nominalnych transformatory powinny być zabudowane w dobrze wentylowanej obudowie lub szafie. Maksymalna temperatura otoczenia nie może przekraczać 4 C. Zabezpieczenie termiczne silnika Wentylator musi mieć indywidualne zabezpieczenie termiczne. W przypadku wentylatorów, dla których prąd znamionowy nie przekracza 5A, zabezpieczenie można zrealizować przez szeregowe połączenie termokontaktu z uzwojeniem silnika. W przypadku wentylatorów, których prąd znamionowy przekracza wartość 5A szeregowe łączenie termokontaktu z uzwojeniem silnika jest zabronione. W takim wypadku należy stosować wyłącznik MS przed transformatorem TE/TD (patrząc od strony zasilania) ~ Transformator L1 N 23 V 16 V 145 V 13 V 15 V 6 V V 23 V 16 V 145 V 13 V 15 V 6 V V zielony fioletowy czerwony 86

87 Wentylatory dachowe Akcesoria elektryczne ~ Transformator L1 L2 L3 3 ~ Transformator L1 L2 L3 23 V 16 V 145 V 13 V 15 V 6 V V V 6 V 15 V 13 V 145 V 16 V 23 V 23 V 16 V 145 V 13 V 15 V 6 V V zielony fioletowy czerwony 4 V 28 V 23 V 18 V 14V 95 V V V 95 V 14 V 18 V 23 V 28 V 4 V 4 V 28 V 23 V 18 V 14 V 95 V V zielony fioletowy czerwony V 1 W 1 V 1 W 1 Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej C D F A E B Typ Nr art. maks. I [A] [kg] A B C D E F Uwagi TE 1.5 IP2 H7-15 1,5 1, ,5 x 8, TE 3.5 IP2 H7-35 3,5 2, ,5 x 1, TE 7.5 IP2 H7-75 7,5 4, ,5 x 1, TE 1 IP2 H , ,5 x 1, główne: 23 V pomocnicze: 23, 16, 145, 13, 15, 6 V Typ Nr art. maks. I [A] [kg] A B C D E F Uwagi TD 1. IP2 H ,5 x 6, TD 3. IP2 H ,5 x 1, TD 5. IP2 H ,5 x 1, TD 7. IP2 H ,5 x 1, główne: 4 V pomocnicze: 4, 28, 23, 18, 14, 95 V TD 1 IP2 H ,5 x 1,

88 Wentylatory dachowe Akcesoria elektryczne MSE/M - przekaźniki ochrony termicznej D MS E 1 MS Przekaźnik ochrony termicznej E D Sposób zasilania chronionego wentylatora Jednofazowy Trójfazowy 1 Sterowanie Jednostopniowe Przekaźnik ochrony termicznej Przekaźniki ochrony termicznej MS... zabezpieczają termicznie silniki wentylatorów metodą bezpośrednią, poprzez kontrolę stanu termokontaktu TK. Na ścianie czołowej obudowy umieszczone jest pokrętło wyłącznika głównego. Pokrętło ma dwie pozycje: off - wyłączony i on - załączony. Obok pokrętła na obudowie znajduje się lampka sygnalizacyjna, która świeci się, gdy przekaźnik jest załączony i pracuje poprawnie. Zabezpieczenie termiczne silnika Przekaźniki MSE/M służą do ochrony silników wyposażonych w termokontakt, którego końcówki wyprowadzone są na listwę zaciskową. Do jednego przekaźnika można podłączyć kilka wentylatorów. Suma mocy wentylatorów nie może przekroczyć mocy znamionowej przekaźnika. Wszystkie termokontakty TK należy połączyć szeregowo i wpiąć do zacisków TK w przekaźniku. Przegrzanie silnika sygnalizowane przez termokontakt powoduje odłączenie zasilania wentylatora przez przekaźnik MS... Ponowne załączenie wentylatora jest możliwe po resecie alarmu termika oraz po ostygnięciu silnika. Reset przekaźników MS... wykonuje się albo przez zdjęcie zasilania, albo przez wyłączenie ich pokrętłem na czas 1s. Przekaźniki MS... rozłączają tor zasilania wentylatora oraz obwody zasilania przy pomocy stycznika. Pokrętło przekaźnika nie ma mechanicznej blokady położenia. Obwody sterowania są zabezpieczone wspólnym bezpiecznikiem topikowym 2A. Uszkodzenie tego bezpiecznika blokuje pracę całego przekaźnika. Obudowa Wysokoudarowe tworzywo sztuczne w kolorze szarym. Klasa szczelności IP54. Przekaźniki MS... są przeznaczone do montażu natynkowego wewnątrz pomieszczeń. B A F D L I H Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. K E C G 88

89 Wentylatory dachowe Akcesoria elektryczne Nr art. maks. P Typ [kw] [kg] A B C D E F G H I K L MSE 1 (1.3kW) IP54 H ,3, Nr art. maks. P Typ [kw] [kg] A B C D E F G H I K L M 1 (2.5kW) IP54 H ,5, M 1 (4.kW) IP54 H , 1, MSE 1 M 1 L1 N TK TK L1 L2 L3 N U V W TK TK TK TK U V W TK TK L1 Styki główne N M 1 ~ 1 biegowy Wentylator L1 L2 L3 Styki główne N M 3 ~ Wentylator Przykład podłączenia zabezpieczenia termicznego jednobiegowego silnika trójfazowego wentylatora Rosenberg z końcówkami termokontaktu wyprowadzonymi na listwę zaciskową silnika: x x x Zabezpieczenie zwarciowe F Wyłącznik PKZMO (PKZM1) z wyzwalaczem zanikowym U-PKZ (Eaton-Moeller) Wyłącznik GS (bezpieczeństwa / serwisowy) TK Wentylator M Podłączenie zabezpieczenia termicznego jednobiegowego silnika jednofazowego wentylatora Rosenberg można wykonać jak dla jednobiegowego silnika trójfazowego, używając jednej fazy. Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej 89

90 Wentylatory dachowe Akcesoria mechaniczne - rama uchylna Wykonana z galwanizowanej blachy stalowej. Dostarczana z uchwytem oraz płytą adaptacyjną do montażu przepustnicy. A A B Øa Øb C 4x E B 4x D z x d 4x D Wielkość A B C D E a b zxd Nr art. 19 / 225 A M6 M xØ7 28 / 31 A M1 M xØ7 355 / 4 A M12 M xØ9 45 / 5 A M12 M xØ9 56 / 63 A M14 M xØ9 - cokół / podstawa dachowa Wykonany z ocynkowanej blachy stalowej lub z aluminium odpornego na korozję, pokrytego wewnątrz 2 mm materiałem izolacyjnym. Standardowe wykonanie umożliwia montaż na dachu płaskim - na specjalne zamówienie dostępne jest wykonanie dla dachów pochyłych (S) o maksymalnym nachyleniu 45. A A B t1 3 C 4x E B P 4x D Masa Wielkość Nr art. A B C D E P t1 ocynk aluminium ocynk aluminium 19 / 225 A8-19-P A M1 M , 7, 5, 28 / 31 A8-31-P A M1 M , 9, 6, 355 / 4 A8-355-P A M12 M , 11, 7, 45 / 5 A8-45-P A M12 M , 13, 8, 56 / 63 A8-56-P A M14 M8 12 2, 18, 1, 71 A8-71-P A M , 3, 14, 8 K A8-8-P A M , 46, 16, 9

91 Wentylatory dachowe Akcesoria mechaniczne - cokół / podstawa dachowa tłumiąca Wykonany z ocynkowanej blachy stalowej lub aluminium odpornego na korozję, pokrytego wewnątrz 2 mm materiałem izolacyjnym. Zewnętrzną powłokę kulis tłumiących stanowi materiał niepalny. Standardowe wykonanie umożliwia montaż na dachu płaskim - na specjalne zamówienie dostępne jest wykonanie dla dachów pochyłych (S) o maksymalnym nachyleniu 45. A A B t1 h2 h1 4x E H C B P 4x D Wielkość Nr art. A B C D E H P t1 h1 h2 Masa ocynk aluminium ocynk aluminium 19 / 225 A P A M1 M , , 1, 28 / 31 A P A M1 M , , 14, 355 / 4 A P A M12 M , , 24, 45 / 5 A P A M12 M , , 23,5 56 / 63 A P A M14 M , , 38,5 71 A P A M , , 45,5 8 K A4-81-P A M , , 67, Straty ciśnienia podczas przepływu przez cokół tłumiący : / / / 4 45 / 5 56 / / 8 K [m /h] Wielkość Wartości tłumienia [db] 125 Hz 25 Hz 5 Hz 1 khz 2 khz 4 khz 8 khz Wartość średnia tłumienia 19 / db(a) 28 / db(a) 355 / db(a) 45 / db(a) 56 / db(a) db(a) 8 K db(a) 91

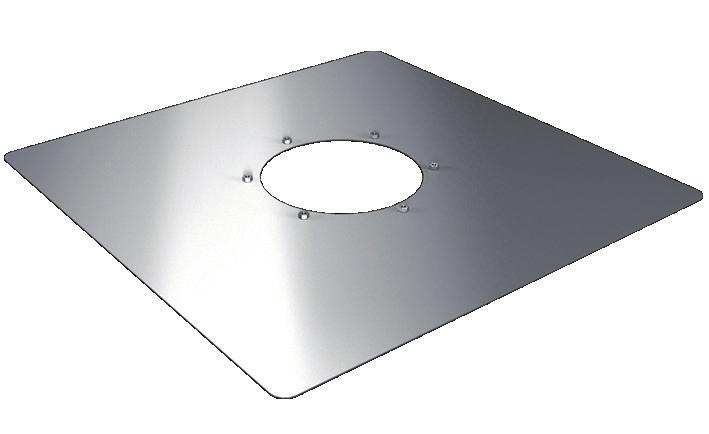

92 t Wentylatory dachowe Akcesoria mechaniczne - płyta adaptacyjna Wykonana z ocynkowanej blachy stalowej, z zamocowanymi nakrętkami śrubowymi. Przeznaczona do montażu od strony ssawnej wentylatora do cokołu/podstawy dachowej tłumiącej. ø D2 ø D1 A R15 Wielkość A D1 D2 M t Nr art. 19 / 225 A x M6 1,5 28 / 31 A x M6 1,5 355 / 4 A x M8 1,5 45 / 5 A x M8 1,5 56 / 63 A x M8 1,5 71 A x M8 1,5 8 K A x M8 1,5 VS - samoczynna przepustnica zwrotna Chroni przed przedostawaniem się zimnego powietrza z zewnątrz. Obudowa wykonana z galwanizowanej blachy stalowej, skrzydła z aluminium. L LK D a D i z x d VS Wielkość Da Ø LK Di L z x d Nr art. 19 / 225 A x Ø8 28 / 31 A x Ø8 355 / 5 A x Ø1 56 / 63 A x Ø1 71 A x Ø1 8 K A x Ø1 92

93 LK Wentylatory dachowe Akcesoria mechaniczne VM - przepustnica zwrotna z siłownikiem Chroni przed przedostawaniem się zimnego powietrza z zewnątrz. Obudowa z galwanizowanej blachy stalowej, skrzydła z aluminium. Silnik zamontowany na obudowie. L l D a D i z x d VM Wielkość Da Ø LK Di L z x d l Nr art. 19 / 225 A x Ø8-28 / 31 A x Ø / 5 A x Ø / 63 A x Ø A x Ø1 4 8 K A x Ø1 5 - kratka ochronna Wykonana z drutu stalowego, standardowo w kolorze m. Do montażu po stronie wlotowej. d a x ß D LK Wielkość D Ø LK d a x ß Nr art. 19 / 225 P x / 31 P x / 5 P ,5 3 x / 63 P ,5 8 x P ,5 8 x 45 8 K na zapytanie

94 Wentylatory dachowe Akcesoria mechaniczne - króciec elastyczny wlotowy Ramy nośne wykonane są z galwanizowanej blachy stalowej. Znajdującą się pomiędzy nimi część elastyczną stanowi tkany materiał z tworzywa sztucznego PVC. Odporność temp. do +7 C. - przeciwkołnierz wlotowy Wykonany z galwanizowanej blachy stalowej. Odporność temp. do +12 C. H h D a D i ø LK D a D i z x d Wielkość Da Ø LK Di Długość z x d Nr art. Nr art. h H 19 / 225 I-19 I x Ø7 28 / 31 I-31 I x Ø7 355 / 5 I-3551 I x Ø9 56 / 63 I1-56 I x Ø9 71 I-71 I x Ø9 8 K I-82 I x Ø9 94

95 Wentylatory dachowe Schematy montażowe Przykład montażu wentylatora dachowego DH/DHE na dachu płaskim (przekrój) IZOLACJA OBRÓBKA BLACHARSKA WENTYLATOR DACHOWY DH / DHE COKÓŁ/PODSTAWA DACHOWA WYŁĄCZNIK SERWISOWY GS PRZECIWKOŁNIERZ SAMOCZYNNA PRZEPUSTNICA VS ÓCIEC ELASTYCZNY Przykład montażu wentylatora dachowego DH/DHE na dachu skośnym (przekrój) WENTYLATOR DACHOWY DH / DHE WYŁĄCZNIK SERWISOWY GS WSPORNIK MONTAŻOWY COKÓŁ/PODSTAWA DACHOWA TŁUMIĄCA OBRÓBKA BLACHARSKA IZOLACJA WYMIAN WEDŁUG PROJEKTU KONSTRUKCJI PŁYTA ADTACYJNA SAMOCZYNNA PRZEPUSTNICA VS ÓCIEC ELASTYCZNY PRZECIWKOŁNIERZ 95

96 Wentylatory dachowe Schematy montażowe WENTYLATOR DACHOWY DH / DHE COKÓŁ/PODSTAWA DACHOWA TŁUMIĄCA WSPORNIK MONTAŻOWY OBRÓBKA BLACHARSKA PŁYTA ADTACYJNA SAMOCZYNNA PRZEPUSTNICA VS IZOLACJA ÓCIEC ELASTYCZNY WYMIAN WEDŁUG PROJEKTU KONSTRUKCJI PRZECIWKOŁNIERZ UWAGA: Pokazane przykady mają wyłącznie charakter poglądowy. W przypadku montażu na dachu skośnym o kącie nachylenia 1-45 o posiadamy w ofercie również cokoły dachowe dedykowane (standardowe i tłumiące), wykonywane na zamówienie. Wykonywany kąt nachylenia ustalany jest na etapie zamówienia. 96

97 Wentylatory dachowe Schematy montażowe Przykład montażu wentylatora dachowego DV/DVE na dachu płaskim (przekrój) IZOLACJA OBRÓBKA BLACHARSKA WENTYLATOR DACHOWY DV / DVE COKÓŁ/PODSTAWA DACHOWA WYŁĄCZNIK SERWISOWY GS PRZECIWKOŁNIERZ SAMOCZYNNA PRZEPUSTNICA VS ÓCIEC ELASTYCZNY Przykład montażu wentylatora dachowego DV/DVE na dachu skośnym (przekrój) WENTYLATOR DACHOWY DV / DVE WYŁĄCZNIK SERWISOWY GS WSPORNIK MONTAŻOWY COKÓŁ/PODSTAWA DACHOWA TŁUMIĄCA OBRÓBKA BLACHARSKA IZOLACJA WYMIAN WEDŁUG PROJEKTU KONSTRUKCJI PŁYTA ADTACYJNA SAMOCZYNNA PRZEPUSTNICA VS ÓCIEC ELASTYCZNY PRZECIWKOŁNIERZ 97

98 Wentylatory dachowe Schematy montażowe WENTYLATOR DACHOWY DV / DVE COKÓŁ/PODSTAWA DACHOWA TŁUMIĄCA WSPORNIK MONTAŻOWY OBRÓBKA BLACHARSKA PŁYTA ADTACYJNA SAMOCZYNNA PRZEPUSTNICA VS IZOLACJA ÓCIEC ELASTYCZNY WYMIAN WEDŁUG PROJEKTU KONSTRUKCJI PRZECIWKOŁNIERZ UWAGA: Pokazane przykady mają wyłącznie charakter poglądowy. W przypadku montażu na dachu skośnym o kącie nachylenia 1-45 o posiadamy w ofercie również cokoły dachowe dedykowane (standardowe i tłumiące), wykonywane na zamówienie. Wykonywany kąt nachylenia ustalany jest na etapie zamówienia. 98

99 Przykład obliczeniowy: Akustyka Przykładowe obliczenia akustyczne Wentylator: DH 28-4 E.3DF Wydajność w punkcie pracy: Ciśnienie statyczne: 73 m³/h 13 Pa Charakterystyka pracy: V V[C.F.M.] 8 DH 28-4 E.3DF V db(a) V V V V V[m 3 /h] V[m 3 /s].4 Poziom mocy akustycznej: Na charakterystykach podano poziom mocy akustycznej na wylocie wentylatora LWA8 (liczby otoczone kółkiem) w db(a), skorygowany charakterystyką A (ważony). Poziom mocy akustycznej po stronie wlotowej LWA5 = LWA8-2 2 Obliczenia: LWA8 w oktawie: LWA8(Okt) = LWA8 + wartość korekty (tabela wiersz LWA6) LWA5 w oktawie: LWA5(Okt) = LWA8 + wartość korekty (tabela wiersz LWA5) LWA5 [db(a)] - wlot LWA8 [db(a)] - wylot OK 1: LWA8 odczytujemy z charakterystyki urządzenia = 63 db(a) 1 Poziom ciśnienia akustycznego: OK 2: Poziom mocy akustycznej po stronie wlotowej LWA5 obliczamy korzystając ze wzoru: 2 LWA5 = LWA8-2 LWA5 = 61 db(a) Ważony poziom ciśnienia akustycznego LpA, w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. LpA = LWA ΔL 4 OK 3: Wartości korekty dla LWA8 odczytujemy z tabeli 3 Wartość współczynnika ΔL w zależności od odległości można odczytać z poniższego wykresu. L [db] OK 4: 3 Obliczamy LWA8(Okt) a Obliczenia LWA8(Okt) Σ 2 b 5 LWA8 [db(a)] wartość korekty [db] Wynik LWA8(Okt) [db(a)] Wartość całkowita LWA8 musi, poprzez dodawanie logarytmiczne, dać ponownie wynik 63 db(a) [m] a - bez odbicia dźwięku b - z odbiciem dźwięku OK 5: Aby obliczyć przybliżone LPA korzystamy ze wzoru 4 i odczytujemy wartości korekty ΔL z wykresu 5 dla interesującej nas odległości, w panujących warunkach (z odbiciem lub bez odbicia dźwięku). Przykładowo: w odległości 6 m (dane na osi x) wartość ΔL (dane na osi y) wynosi: - bez odbicia dźwięku: 23 db(a) - z odbiciem dźwięku: 2 db(a) 99

100 Notatki 1

101 Jesteśmy do Państwa dyspozycji.
