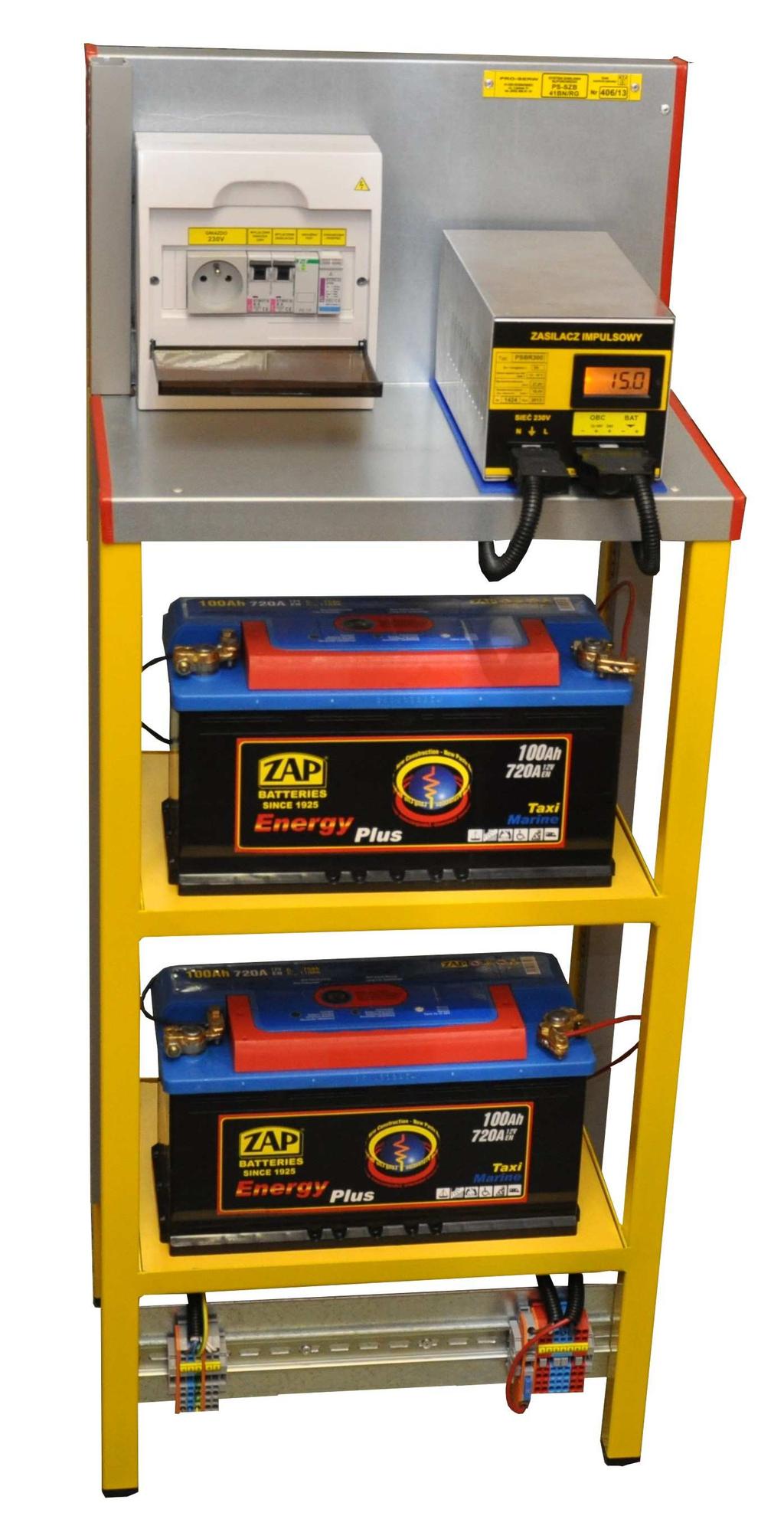

STOJAK ZASILANIA BUFOROWEGO PS-SZB41BN/RG Dokumentacja techniczno-ruchowa

Wielkość: px
Rozpocząć pokaz od strony:

Download "STOJAK ZASILANIA BUFOROWEGO PS-SZB41BN/RG Dokumentacja techniczno-ruchowa"

Transkrypt

1 PRO-SERW s.c. SOSNOWIEC SOSNOWIEC, ul. Lipowa 11, tel/fax (32) ,,tel. (32) STOJAK ZASILANIA BUFOROWEGO PS-SZB41BN/RG Dokumentacja techniczno-ruchowa Nazwa dokumentu Str. Rys Data Zastępuje Zatwierdził Opracował Wyd DTR PS-SZB41BN/RG L. Hanak J.Ostrowski 2

2 SPIS TREŚCI 1. Wstęp 2. Zastosowanie 2 1. Przeznaczenie stojaka SZB-41BN/RG 2.2 Konstrukcja mechaniczna, parametry elektryczne i warunki eksploatacyjne 3. Opis techniczny 3.1. Opis wyposażenia stojaka 3.2. Urządzenia zasilające i kontrolne Zasilacz impulsowy PSBR Baterie akumulatorów 3.3. Urządzenia zabezpieczające Zabezpieczenia i wyłączniki 4. Instalowanie, obsługa, eksploatacja Transport 4.2. Instalowanie 4.3. Uruchomienie 4.4. Obsługa okresowa 4.5. Usuwanie uszkodzeń 5. Informacje dodatkowe 5.1. Uwagi producenta SPIS RYSUNKÓW Rys.1. Wymiary stojaka Rys. 2. Schemat elektryczny Rys. 3. Opis listwy WE-WY dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 2

3 1.WSTĘP Niniejsza DTR jest przeznaczona dla użytkowników stojaków zasilających typu PS-SZB41BN/RG. Zawiera ona dane techniczno-eksploatacyjne oraz wskazówki niezbędne do poznania budowy, funkcjonowania i sposobu obsługi tych stojaków. Podano w niej także niezbędne zalecenia dotyczące instalowania i eksploatacji urządzeń oraz postępowanie w przypadku usterek. 2. ZASTOSOWANIE 2.1. Przeznaczenie systemu PS-SZB-41BN/RG Stojak zasilania buforowego SZB-41BN/RG przeznaczony jest do zasilania urządzeń srk wymagających ciągłego zasilania prądem stałym o napięciu nastawianym w zakresie 12 18V. Zasilanie buforowane jest przez baterie bezobsługowych akumulatorów kwasowych. Pierwotnym źródłem zasilania jest jednofazowa sieć prądu przemiennego 230V/50 Hz. Układy zasilania wyposażone są w systemy zabezpieczające przed przeładowaniem jak i nadmiernym rozładowaniem baterii oraz zwarciami w zasilanych odbiornikach Konstrukcja mechaniczna, parametry elektryczne i warunki eksploatacyjne Wszystkie urządzenia zabudowane są na stojaku o gabarytach 1135x460x300mm, zespawanym ze stalowych kształtowników. Wygląd stojaków przedstawia rys1. System przeznaczony jest do zabudowy w pomieszczeniach zamkniętych. Stojak posiada uszy, za pomocą których można go przymocować do ściany. Nogi stojaka zakończone są plastikowymi zatyczkami, w których znajdują się śruby do wypoziomowania stojaka. Parametry elektryczne i warunki eksploatacyjne: Napięcia wyjściowe: 1. nastawiane 12 18V DC 2. 24V DC Ciągły prąd obciążenia: suma prądów na wyjściach 1 i 2 nie powinna przekraczać 8A Obciążenie sieci 230V/50Hz: 350W Temperatura otoczenia stojaka: C Wilgotność względna: 40 95% Pojemność baterii buforowych: 2 x 12V / Ah dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 3

4 3. OPIS TECHNICZNY Opis wyposażenia systemu. System SZB-41BN/RG służy do zasilania urządzeń srk, które wymagają kalibracji poprzez napięcie zasilania. Wyposażenie elektryczne SZB-41BN/RG podzielić można na następujące grupy urządzeń: - urządzenia zasilające i kontrolne (zasilacz impulsowe PSBR-300), baterie akumulatorów, - urządzenia zabezpieczające (wyłączniki instalacyjne) Urządzenia zasilające i kontrolne Zasilacz impulsowy PSBR-300 Zasilacz PSBR-300 o napięciu zasilania V/50Hz i napięciu wyjściowym dla buforowania baterii akumulatorów ustawionym fabrycznie na poziomie 27,6V działa na zasadzie impulsowego przetwarzania wejściowego napięcia stałego przy stałej częstotliwości modulacji współczynnika wypełnienia impulsów. Dzięki temu, osiągnięto małe tętnienia, wysoką sprawność oraz ciężar zasilacza. W zasilaczu zabudowany jest zespół kontroli zasilania. Zadaniem zespołu jest niedopuszczenie do nadmiernego rozładowania baterii akumulatorów przy braku ich doładowania (brak zasilania z sieci lub uszkodzenie zasilacza). Poziom dopuszczalnego rozładowania określany jest przez producenta akumulatorów i w przypadku akumulatorów bezobsługowych jest parametrem krytycznym tzn. rozładowanie baterii poniżej pewnego poziomu prowadzi do nieodwracalnych zmian fizyko-chemicznych w akumulatorze, z radykalnym skróceniem jego sprawności i żywotności. W celu niedopuszczenia do nadmiernego rozładowania baterii, układy elektroniczne zespołu dokonują ciągłego pomiaru napięcia na baterii i porównują go z zadanym napięciem progowym (dla baterii kwasowych wynosi on ok. 19V). Jeżeli napięcie na baterii obniży się poniżej napięcia progowego, układ elektroniczny automatycznie odłączy akumulatory spod obciążenia. Ponowne przyłączenie odbiorów do baterii odbywa się automatycznie po pojawieniu się napięcia z zasilaczy. Do wyjścia 24V DC podłączony jest impulsowy regulator napięcia z cyfrowym wyświetlaczem pokazującym napięcie wyjściowe. Regulator umożliwia nastawianie napięcia na wyjściu w zakresie 12 18V, a potencjometr do ustawiania napięcia dostępny jest przez otwór o średnicy ø 4mm w przedniej ściance zasilacza po prawej stronie Baterie akumulatorów W standartowym wykonaniu system przygotowywany jest do pracy z bateriami bezobsługowych akumulatorów kwasowych o dopuszczalnym wielokrotnym głębokim rozładowaniu. Bezobsługowe akumulatory kwasowe montowane są na stałych półkach stojaka. Napięcie końcowe ładowania baterii kwasowej jest ustawiane jest fabrycznie na wartość ok. 27,6V (w temperaturze otoczenia 20 0 C). dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 4

5 3.3. Urządzenia zabezpieczające Zabezpieczenia i wyłączniki Jako zabezpieczenia przeciwporażeniowego zastosowano metodę samoczynnego wyłączenia zasilania. Polega ona na połączeniu części przewodzących, które powinny mieć zaciski ochronne z przewodem ochronnym PE. Dzięki temu przy uszkodzeniu izolacji podstawowej utworzona zostanie pętla zwarciowa, której impedancja zwarciowa powinna być skoordynowana z charakterystyką zwarciową zabezpieczenia obwodu, w którym powstało zagrożenie. Powoduje to, że prąd zwarciowy osiąga wartość umożliwiającą samoczynne zadziałanie zabezpieczenia wyłączającego w wymaganym czasie. Układ zasilania urządzeń SZB-41BN/RG przystosowany jest do podłączenia do sieci typu TN-S. W układzie TN-S funkcję przewodu neutralnego (N) i przewodu ochronnego (PE) spełniają osobne przewody. W układzie TN-S przy przyjętej ochronie przez samoczynne wyłączenie można stosować (urządzenie B na rysunku obok) bezpieczniki topikowe, wyłączniki instalacyjne i wyłączniki różnicowoprądowe. W SZB-41BN/RG zastosowano wyłącznik instalacyjny o charakterystyce typu B i prądzie I nom =6A. Zgodnie z zaleceniami normy PN-ICE najlepiej żeby zastosowany wyłącznik instalacyjny był w stanie rozłączyć obwód zasilania w czasie 0,2s. Dla wyłącznika użytego w SZB-41BN/RG z jego charakterystyki wynika, że jest on w stanie wyłączyć zasilanie w 0,2s dla prądów z przedziału 30-50A. Zgodnie z normą musi być spełniony następujący warunek: gdzie: Z s impedancja pętli zwarcia I a prąd zapewniający samoczynne zadziałanie urządzenia ochronnego w czasie 0,2s U 0 napięcie fazowe sieci energetycznej Dla użytego zabezpieczenia w SZB-41BN/RG warunek ten spełnia: Z s Wynik ten należy pomniejszyć o 25%, a zatem impedancja pętli zwarcia dla SZB-41BN/RG powinna być Z s 10Ω. Z I 230V < < 12, 77Ω 18A < U s a 0 dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 5

6 Napięcie jednofazowej linii 230V/50Hz wprowadzone jest do stojaka poprzez listwę przyłączeniową znajdującą się w dolnej części stojaka. Napięcie to podawane jest do skrzynki rozdzielczej na wyłącznik instalacyjny B1 (zabezpieczenie zasilacza) i B2 (zabezpieczenie gniazda służącego do podłączenia dodatkowego odbiornika). Za wyłącznikiem B1 podłączony jest ogranicznik przepięć chroniący stojak zasilania przed przepięciami, które mogą pojawić się w sieci energetycznej od wyładowań atmosferycznych lub prądów łączeniowych. Każdorazowe zadziałanie ogranicznika powoduje jego częściowe zużycie, dlatego ogranicznik posiada wizualną sygnalizację uszkodzenia elementu termicznego. Pojawienie się w przezroczystym okienku na przedniej ściance ogranicznika czerwonej dźwigni oznacza jego uszkodzenie i natychmiastową wymianę. Dlatego wymagane jest kontrolowanie stanu ogranicznika raz na miesiąc lub po każdej burzy z silnymi wyładowaniami atmosferycznymi. Zasilacze PSBR wyposażone są w zabezpieczenie nadprądowe powodujące przejście zasilacza przy przeciążeniu ponad I nom na pracę z charakterystyką stałoprądową tzn. stabilizację prądu na poziomie I nom przy jednoczesnym obniżeniu napięcia wyjściowego. Jest to sytuacja normalna przy ładowaniu baterii po długotrwałym braku zasilania sieciowego. Obwód baterii zabezpieczony jest przed zwarciem bezpiecznikiem typu samochodowego 15A. Bezpiecznik znajduje się na listwie przyłączeniowej LZ DC w dolnej części stojaka. W przypadku konieczności odłączenia obwodów obciążenia od zasilania należy odłączyć baterie akumulatorów przez wyjęcie bezpiecznika 15A, a zasilacz wyłączyć wyłącznikiem B1. 4. INSTALOWANIE, OBSŁUGA I EKSPLOATACJA Transport. Kompletny stojak SZB-41BN/RG podlega kontroli w zakładzie produkcyjnym. Do transportu stojaka demontowane są akumulatory. Szczególnej ostrożności wymaga transport akumulatorów bezobsługowych. Akumulatory te dostarczane są fabrycznie w stanie wypełnienia elektrolitem i naładowania. W czasie transportu należy je chronić przed przewróceniem, gwałtownymi wstrząsami, uderzeniami oraz przed zwarciem biegunów. Bieguny dodatnie akumulatorów powinny być osłonięte plastikowymi kapturkami Instalowanie Montaż stojaka należy przeprowadzić w następującej kolejności: po ustawieniu stojaka należy go wypoziomować za pomocą śrub będących zakończeniem nóg, przymocować stojak do ściany pomieszczenia wykorzystując jego odpowiednie elementy (rys. 1), ustawić wyłączniki instalacyjne skrzynki rozdzielczej w położenie 0, wyjąć bezpiecznik 15A z listwy LZ DC na półkach baterii ustawić akumulatory, przyłączyć akumulatory linkami połączeniowymi (zwracać uwagę na biegunowość), dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 6

7 przyłączyć do listwy przyłączeniowej przewód ochronny PE i przewódy sieci 230V/50Hz zgodnie ze schematem umieszczonym w DTR. nie podłączać odbiorników 4.3. Uruchomienie załączyć napięcie 230V/50Hz wyłącznikiem instalacyjnym B1 i napięcie do gniazda sieciowego wyłącznikiem B2, zmierzyć napięcie sieci energetycznej w gniazdku sieciowym w skrzynce rozdzielczej (nie powinno przekraczać 245V AC), ustawić żądaną wartość napięcia na wyjściu nastawnym PSBR-300 (12 18V), sprawdzić napięcie na wyjściu 24V DC (nie powinno przekraczać 27,8V), wyłączyć zasilacz wyłącznikiem B1, dołączyć do listwy przyłączeniowej przewody obciążenia (odbiorniki), powtórnie załączyć układ zasilania wyłącznikiem B1, włożyć bezpiecznik 15A do listwy LZ DC 4.4. Obsługa okresowa Urządzenia zasilające srk powinny być sprawdzane zgodnie z wytycznymi instrukcji utrzymania. Zakres okresowych sprawdzeń i konserwacji zależy głównie od rodzaju użytych baterii. Przy wykonywaniu sprawdzenia urządzeń stojaka SZB41BN/RG należy: dokonać oględzin stanu uziemienia stojaka, dokonać oględzin zewnętrznych stanu baterii, ze sprawdzeniem pewności mocowania linek przyłączeniowych, wybrzuszenia obudów akumulatorów bezobsługowych świadczą o zbyt dużym napięciu końcowym ładowania, wycieki elektrolitu w bateriach kwasowych - świadczą o poważnych uszkodzeniach akumulatorów powodujących konieczność ich wymiany, dokonać pomiarów napięć poszczególnych akumulatorów baterii, 4.5. Usuwanie uszkodzeń Naprawy gwarancyjne i pogwarancyjne podzespołów elektrycznych systemu SZB-41BN/RG wykonuje służba serwisowa producenta lub wyspecjalizowana jednostka serwisowa upoważniona przez producenta. Ze względu na złożoną konstrukcję zasilacza i występowanie w jego obwodach niebezpiecznych napięć, nie zaleca się wykonywania napraw przez użytkowników. Wszelkie naprawy powinny być wykonywane przez wysokokwalifikowany personel, zaznajomiony z zasadami bezpieczeństwa pracy. W trakcie napraw i związanych z nimi badań należy zachować szczególną ostrożność. dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 7

8 5. INFORMACJE DODATKOWE Uwagi producenta. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych i technologicznych, nie pogarszających jakości systemu zasilającego SZB-41BN/RG. Rys.1. Wymiary i rozmieszczenie rządzeń stojaka SZB41BN/RG dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 8

9 Rys. 2. Schemat elektryczny dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 9

10 Rys. 3. Opis listwy WE-WY dtr_ps-szb41bn-rg PRO-SERW SOSNOWIEC 10
