PROJEKT BUDOWLANY. Adaptacja budynku magazynowego na halę targową Dołhobyczów - dz. nr 166/29, 166/30 INSTALACJE ELEKTRYCZNE

Transkrypt

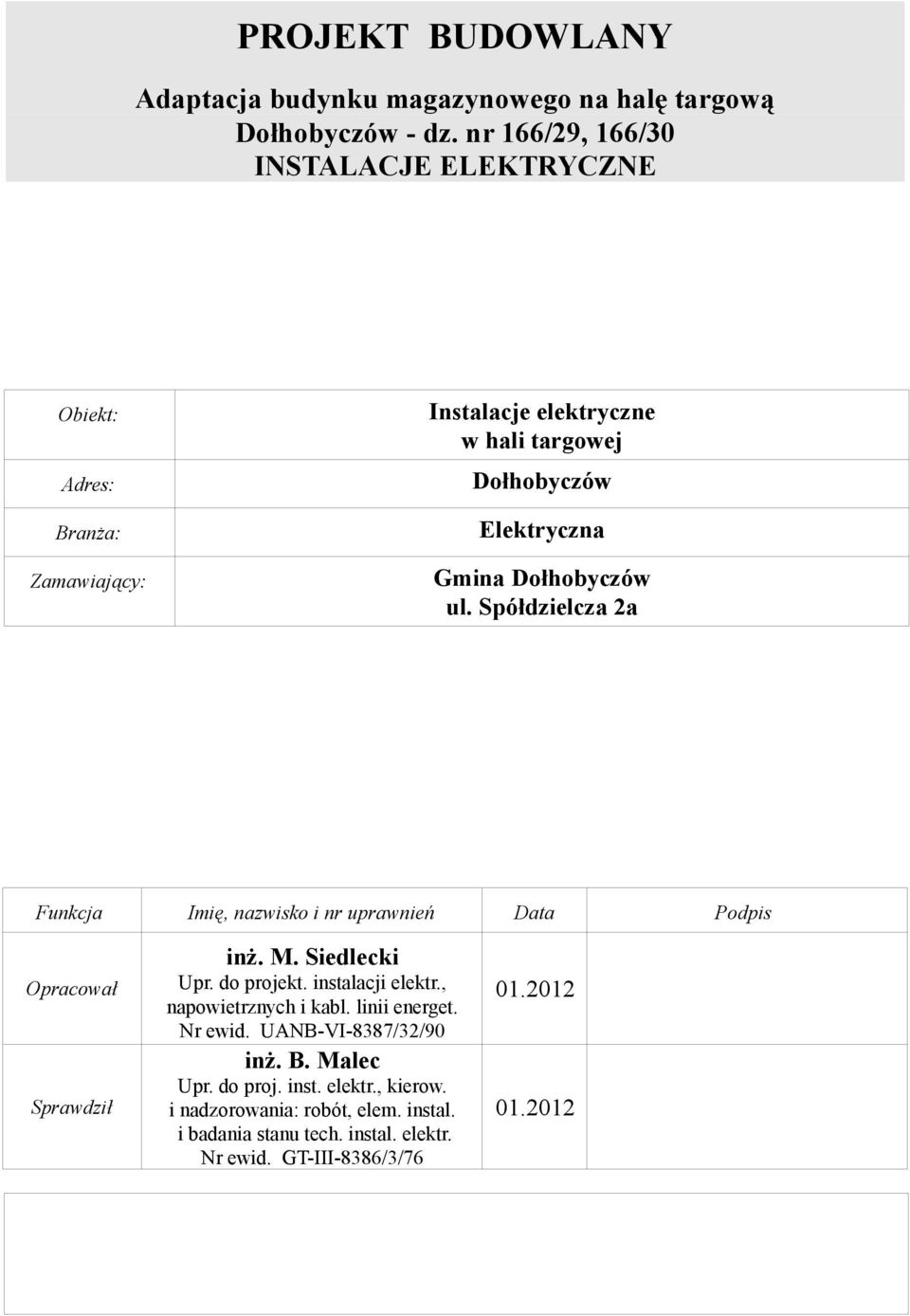

1 PROJEKT BUDOWLANY Adaptacja budynku magazynowego na halę targową Dołhobyczów - dz. nr 166/29, 166/30 INSTALACJE ELEKTRYCZNE Obiekt: Adres: Branża: Zamawiający: Instalacje elektryczne w hali targowej Dołhobyczów Elektryczna Gmina Dołhobyczów ul. Spółdzielcza 2a Funkcja Imię, nazwisko i nr uprawnień Data Podpis Opracował Sprawdził inż. M. Siedlecki Upr. do projekt. instalacji elektr., napowietrznych i kabl. linii energet. Nr ewid. UANB-VI-8387/32/90 inż. B. Malec Upr. do proj. inst. elektr., kierow. i nadzorowania: robót, elem. instal. i badania stanu tech. instal. elektr. Nr ewid. GT-III-8386/3/

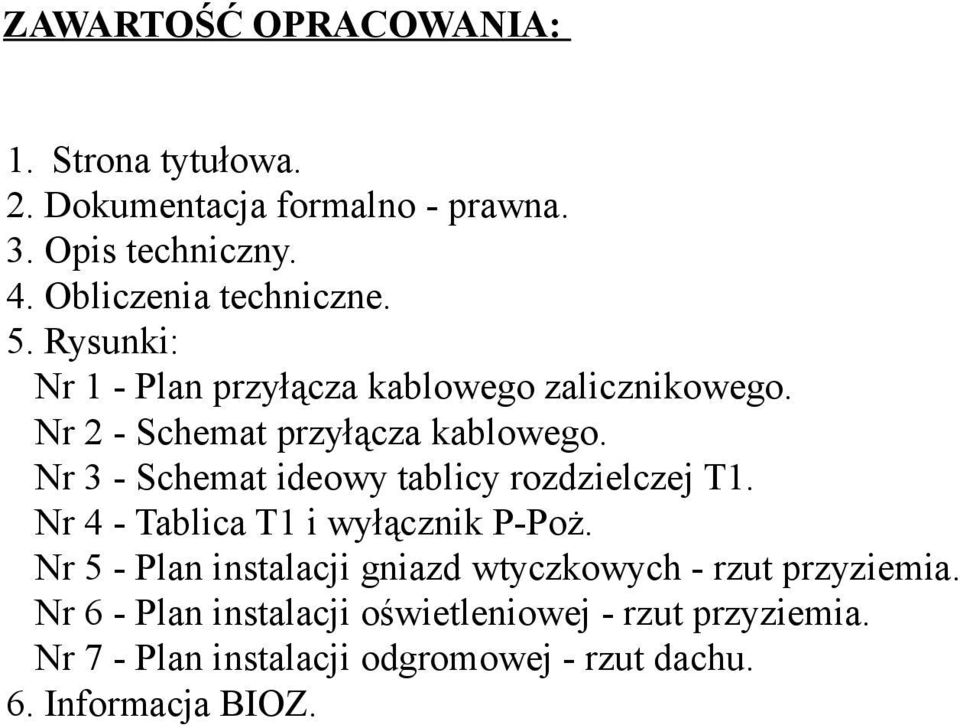

2 ZAWARTOŚĆ OPRACOWANIA: 1. Strona tytułowa. 2. Dokumentacja formalno - prawna. 3. Opis techniczny. 4. Obliczenia techniczne. 5. Rysunki: Nr 1 - Plan przyłącza kablowego zalicznikowego. Nr 2 - Schemat przyłącza kablowego. Nr 3 - Schemat ideowy tablicy rozdzielczej T1. Nr 4 - Tablica T1 i wyłącznik P-Poż. Nr 5 - Plan instalacji gniazd wtyczkowych - rzut przyziemia. Nr 6 - Plan instalacji oświetleniowej - rzut przyziemia. Nr 7 - Plan instalacji odgromowej - rzut dachu. 6. Informacja BIOZ.

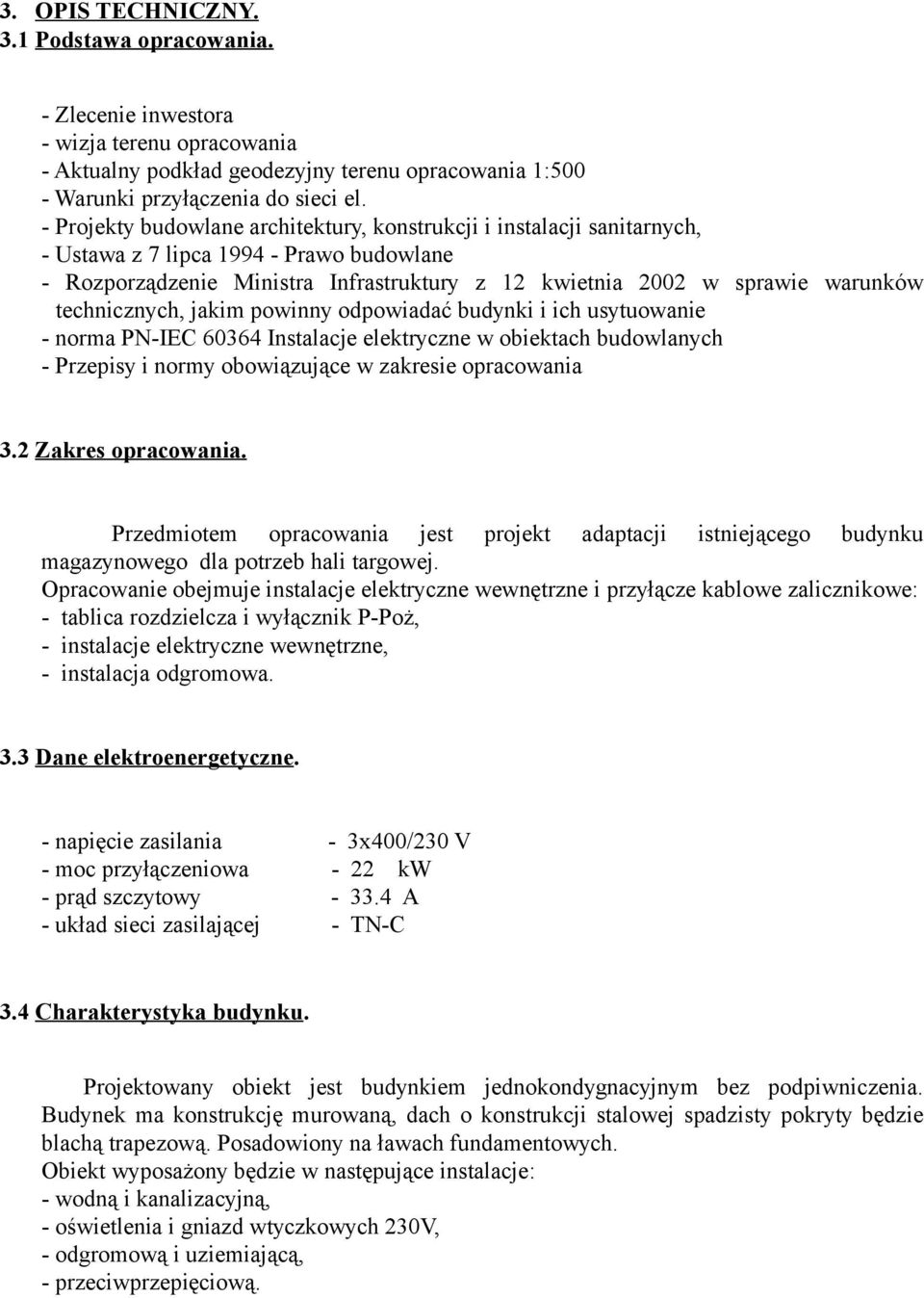

3 3. OPIS TECHNICZNY. 3.1 Podstawa opracowania. - Zlecenie inwestora - wizja terenu opracowania - Aktualny podkład geodezyjny terenu opracowania 1:500 - Warunki przyłączenia do sieci el. - Projekty budowlane architektury, konstrukcji i instalacji sanitarnych, - Ustawa z 7 lipca Prawo budowlane - Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - norma PN-IEC Instalacje elektryczne w obiektach budowlanych - Przepisy i normy obowiązujące w zakresie opracowania 3.2 Zakres opracowania. Przedmiotem opracowania jest projekt adaptacji istniejącego budynku magazynowego dla potrzeb hali targowej. Opracowanie obejmuje instalacje elektryczne wewnętrzne i przyłącze kablowe zalicznikowe: - tablica rozdzielcza i wyłącznik P-Poż, - instalacje elektryczne wewnętrzne, - instalacja odgromowa. 3.3 Dane elektroenergetyczne. - napięcie zasilania - 3x400/230 V - moc przyłączeniowa - 22 kw - prąd szczytowy A - układ sieci zasilającej - TN-C 3.4 Charakterystyka budynku. Projektowany obiekt jest budynkiem jednokondygnacyjnym bez podpiwniczenia. Budynek ma konstrukcję murowaną, dach o konstrukcji stalowej spadzisty pokryty będzie blachą trapezową. Posadowiony na ławach fundamentowych. Obiekt wyposażony będzie w następujące instalacje: - wodną i kanalizacyjną, - oświetlenia i gniazd wtyczkowych 230V, - odgromową i uziemiającą, - przeciwprzepięciową.

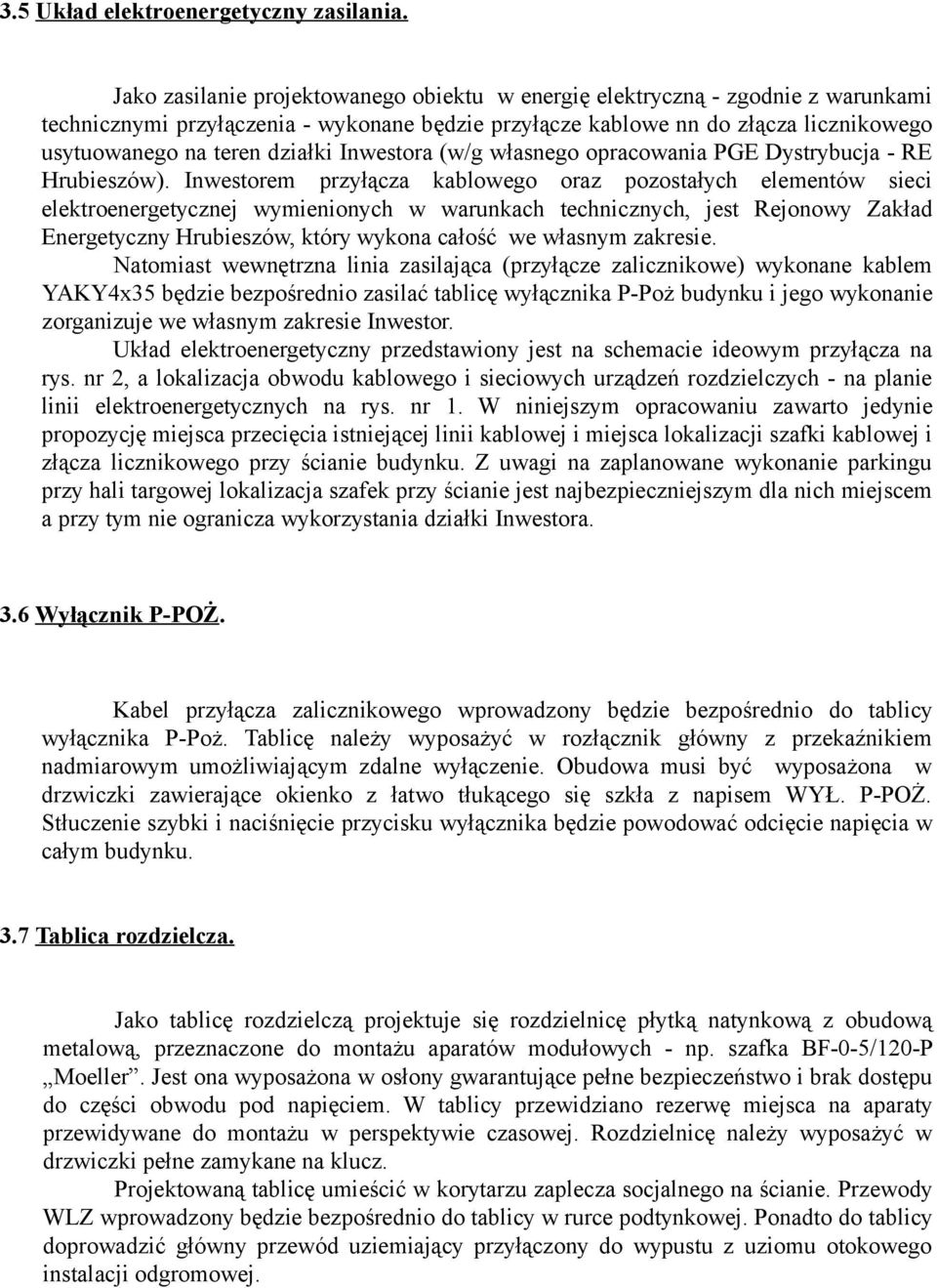

4 3.5 Układ elektroenergetyczny zasilania. Jako zasilanie projektowanego obiektu w energię elektryczną - zgodnie z warunkami technicznymi przyłączenia - wykonane będzie przyłącze kablowe nn do złącza licznikowego usytuowanego na teren działki Inwestora (w/g własnego opracowania PGE Dystrybucja - RE Hrubieszów). Inwestorem przyłącza kablowego oraz pozostałych elementów sieci elektroenergetycznej wymienionych w warunkach technicznych, jest Rejonowy Zakład Energetyczny Hrubieszów, który wykona całość we własnym zakresie. Natomiast wewnętrzna linia zasilająca (przyłącze zalicznikowe) wykonane kablem YAKY4x35 będzie bezpośrednio zasilać tablicę wyłącznika P-Poż budynku i jego wykonanie zorganizuje we własnym zakresie Inwestor. Układ elektroenergetyczny przedstawiony jest na schemacie ideowym przyłącza na rys. nr 2, a lokalizacja obwodu kablowego i sieciowych urządzeń rozdzielczych - na planie linii elektroenergetycznych na rys. nr 1. W niniejszym opracowaniu zawarto jedynie propozycję miejsca przecięcia istniejącej linii kablowej i miejsca lokalizacji szafki kablowej i złącza licznikowego przy ścianie budynku. Z uwagi na zaplanowane wykonanie parkingu przy hali targowej lokalizacja szafek przy ścianie jest najbezpieczniejszym dla nich miejscem a przy tym nie ogranicza wykorzystania działki Inwestora. 3.6 Wyłącznik P-POŻ. Kabel przyłącza zalicznikowego wprowadzony będzie bezpośrednio do tablicy wyłącznika P-Poż. Tablicę należy wyposażyć w rozłącznik główny z przekaźnikiem nadmiarowym umożliwiającym zdalne wyłączenie. Obudowa musi być wyposażona w drzwiczki zawierające okienko z łatwo tłukącego się szkła z napisem WYŁ. P-POŻ. Stłuczenie szybki i naciśnięcie przycisku wyłącznika będzie powodować odcięcie napięcia w całym budynku. 3.7 Tablica rozdzielcza. Jako tablicę rozdzielczą projektuje się rozdzielnicę płytką natynkową z obudową metalową, przeznaczone do montażu aparatów modułowych - np. szafka BF-0-5/120-P Moeller. Jest ona wyposażona w osłony gwarantujące pełne bezpieczeństwo i brak dostępu do części obwodu pod napięciem. W tablicy przewidziano rezerwę miejsca na aparaty przewidywane do montażu w perspektywie czasowej. Rozdzielnicę należy wyposażyć w drzwiczki pełne zamykane na klucz. Projektowaną tablicę umieścić w korytarzu zaplecza socjalnego na ścianie. Przewody WLZ wprowadzony będzie bezpośrednio do tablicy w rurce podtynkowej. Ponadto do tablicy doprowadzić główny przewód uziemiający przyłączony do wypustu z uziomu otokowego instalacji odgromowej.

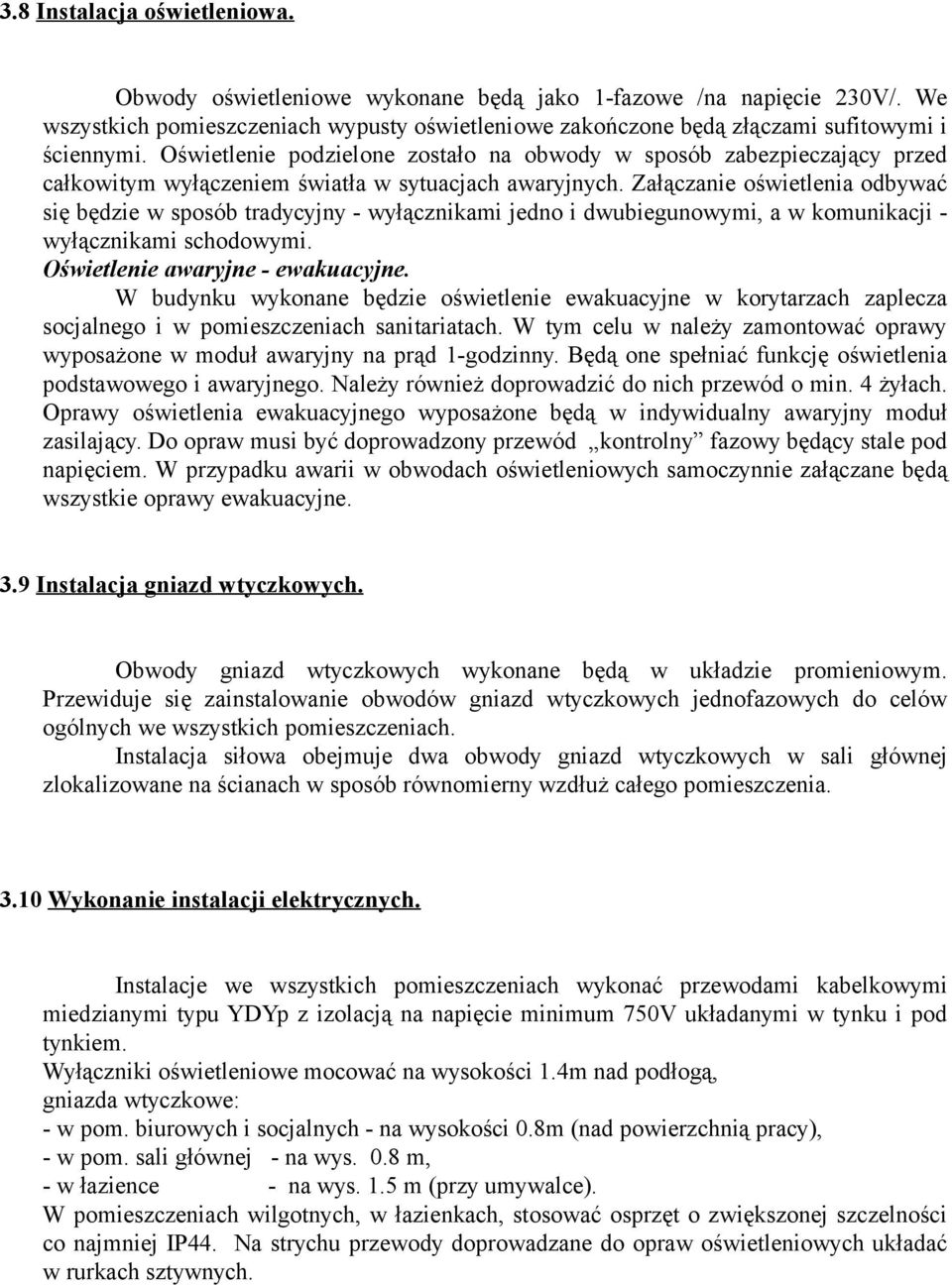

5 3.8 Instalacja oświetleniowa. Obwody oświetleniowe wykonane będą jako 1-fazowe /na napięcie 230V/. We wszystkich pomieszczeniach wypusty oświetleniowe zakończone będą złączami sufitowymi i ściennymi. Oświetlenie podzielone zostało na obwody w sposób zabezpieczający przed całkowitym wyłączeniem światła w sytuacjach awaryjnych. Załączanie oświetlenia odbywać się będzie w sposób tradycyjny - wyłącznikami jedno i dwubiegunowymi, a w komunikacji - wyłącznikami schodowymi. Oświetlenie awaryjne - ewakuacyjne. W budynku wykonane będzie oświetlenie ewakuacyjne w korytarzach zaplecza socjalnego i w pomieszczeniach sanitariatach. W tym celu w należy zamontować oprawy wyposażone w moduł awaryjny na prąd 1-godzinny. Będą one spełniać funkcję oświetlenia podstawowego i awaryjnego. Należy również doprowadzić do nich przewód o min. 4 żyłach. Oprawy oświetlenia ewakuacyjnego wyposażone będą w indywidualny awaryjny moduł zasilający. Do opraw musi być doprowadzony przewód kontrolny fazowy będący stale pod napięciem. W przypadku awarii w obwodach oświetleniowych samoczynnie załączane będą wszystkie oprawy ewakuacyjne. 3.9 Instalacja gniazd wtyczkowych. Obwody gniazd wtyczkowych wykonane będą w układzie promieniowym. Przewiduje się zainstalowanie obwodów gniazd wtyczkowych jednofazowych do celów ogólnych we wszystkich pomieszczeniach. Instalacja siłowa obejmuje dwa obwody gniazd wtyczkowych w sali głównej zlokalizowane na ścianach w sposób równomierny wzdłuż całego pomieszczenia Wykonanie instalacji elektrycznych. Instalacje we wszystkich pomieszczeniach wykonać przewodami kabelkowymi miedzianymi typu YDYp z izolacją na napięcie minimum 750V układanymi w tynku i pod tynkiem. Wyłączniki oświetleniowe mocować na wysokości 1.4m nad podłogą, gniazda wtyczkowe: - w pom. biurowych i socjalnych - na wysokości 0.8m (nad powierzchnią pracy), - w pom. sali głównej - na wys. 0.8 m, - w łazience - na wys. 1.5 m (przy umywalce). W pomieszczeniach wilgotnych, w łazienkach, stosować osprzęt o zwiększonej szczelności co najmniej IP44. Na strychu przewody doprowadzane do opraw oświetleniowych układać w rurkach sztywnych.

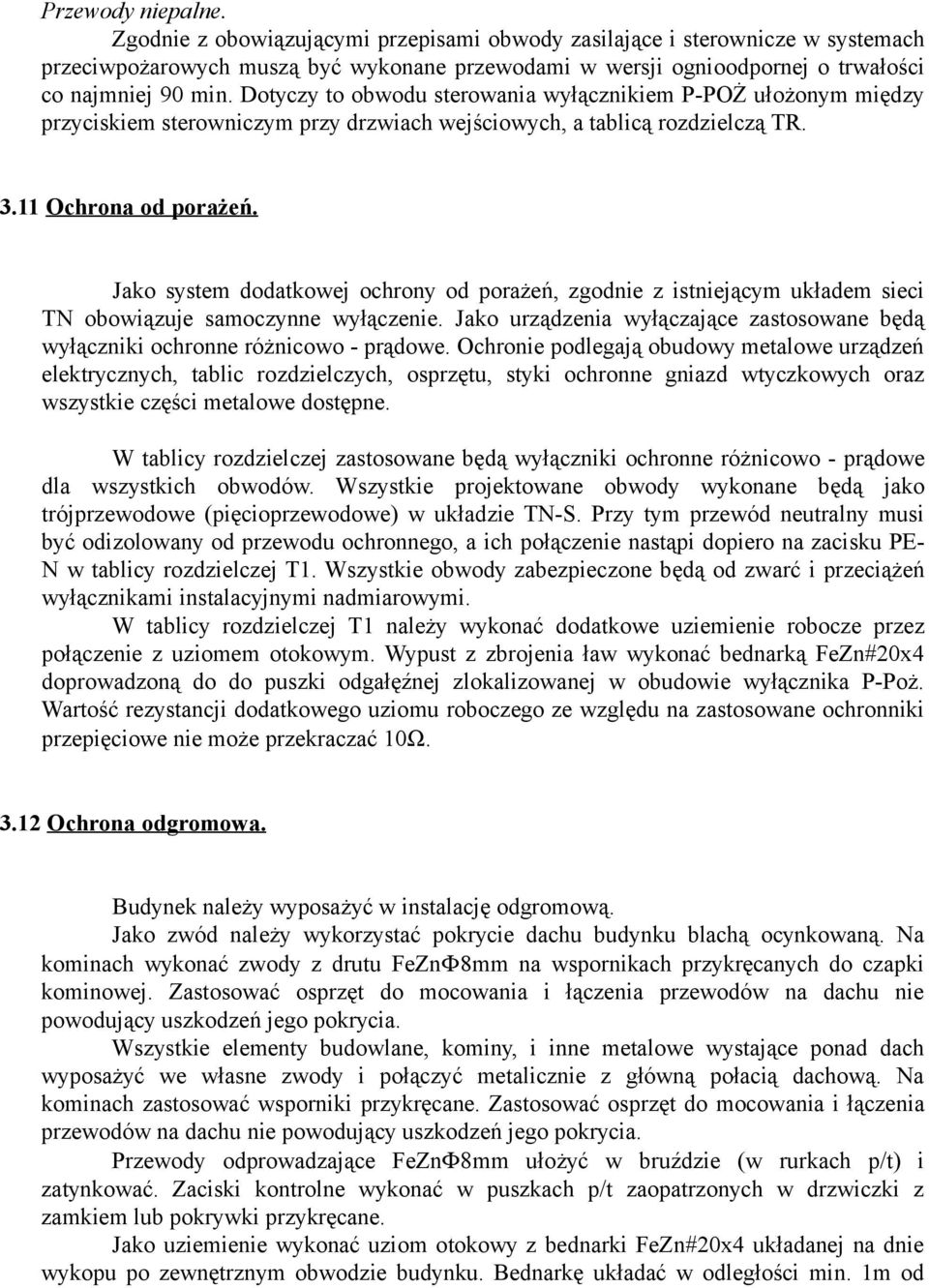

6 Przewody niepalne. Zgodnie z obowiązującymi przepisami obwody zasilające i sterownicze w systemach przeciwpożarowych muszą być wykonane przewodami w wersji ognioodpornej o trwałości co najmniej 90 min. Dotyczy to obwodu sterowania wyłącznikiem P-POŻ ułożonym między przyciskiem sterowniczym przy drzwiach wejściowych, a tablicą rozdzielczą TR Ochrona od porażeń. Jako system dodatkowej ochrony od porażeń, zgodnie z istniejącym układem sieci TN obowiązuje samoczynne wyłączenie. Jako urządzenia wyłączające zastosowane będą wyłączniki ochronne różnicowo - prądowe. Ochronie podlegają obudowy metalowe urządzeń elektrycznych, tablic rozdzielczych, osprzętu, styki ochronne gniazd wtyczkowych oraz wszystkie części metalowe dostępne. W tablicy rozdzielczej zastosowane będą wyłączniki ochronne różnicowo - prądowe dla wszystkich obwodów. Wszystkie projektowane obwody wykonane będą jako trójprzewodowe (pięcioprzewodowe) w układzie TN-S. Przy tym przewód neutralny musi być odizolowany od przewodu ochronnego, a ich połączenie nastąpi dopiero na zacisku PE- N w tablicy rozdzielczej T1. Wszystkie obwody zabezpieczone będą od zwarć i przeciążeń wyłącznikami instalacyjnymi nadmiarowymi. W tablicy rozdzielczej T1 należy wykonać dodatkowe uziemienie robocze przez połączenie z uziomem otokowym. Wypust z zbrojenia ław wykonać bednarką FeZn#20x4 doprowadzoną do do puszki odgałęźnej zlokalizowanej w obudowie wyłącznika P-Poż. Wartość rezystancji dodatkowego uziomu roboczego ze względu na zastosowane ochronniki przepięciowe nie może przekraczać 10Ω Ochrona odgromowa. Budynek należy wyposażyć w instalację odgromową. Jako zwód należy wykorzystać pokrycie dachu budynku blachą ocynkowaną. Na kominach wykonać zwody z drutu FeZnΦ8mm na wspornikach przykręcanych do czapki kominowej. Zastosować osprzęt do mocowania i łączenia przewodów na dachu nie powodujący uszkodzeń jego pokrycia. Wszystkie elementy budowlane, kominy, i inne metalowe wystające ponad dach wyposażyć we własne zwody i połączyć metalicznie z główną połacią dachową. Na kominach zastosować wsporniki przykręcane. Zastosować osprzęt do mocowania i łączenia przewodów na dachu nie powodujący uszkodzeń jego pokrycia. Przewody odprowadzające FeZnΦ8mm ułożyć w bruździe (w rurkach p/t) i zatynkować. Zaciski kontrolne wykonać w puszkach p/t zaopatrzonych w drzwiczki z zamkiem lub pokrywki przykręcane. Jako uziemienie wykonać uziom otokowy z bednarki FeZn#20x4 układanej na dnie wykopu po zewnętrznym obwodzie budynku. Bednarkę układać w odległości min. 1m od

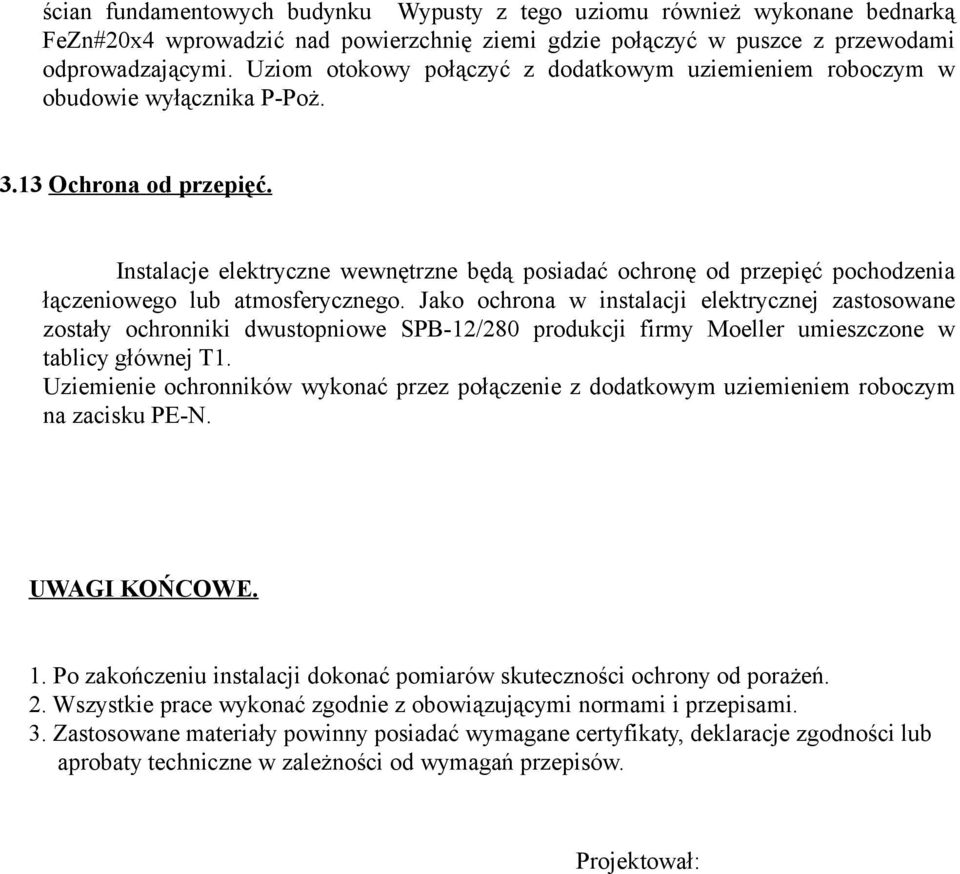

7 ścian fundamentowych budynku Wypusty z tego uziomu również wykonane bednarką FeZn#20x4 wprowadzić nad powierzchnię ziemi gdzie połączyć w puszce z przewodami odprowadzającymi. Uziom otokowy połączyć z dodatkowym uziemieniem roboczym w obudowie wyłącznika P-Poż Ochrona od przepięć. Instalacje elektryczne wewnętrzne będą posiadać ochronę od przepięć pochodzenia łączeniowego lub atmosferycznego. Jako ochrona w instalacji elektrycznej zastosowane zostały ochronniki dwustopniowe SPB-12/280 produkcji firmy Moeller umieszczone w tablicy głównej T1. Uziemienie ochronników wykonać przez połączenie z dodatkowym uziemieniem roboczym na zacisku PE-N. UWAGI KOŃCOWE. 1. Po zakończeniu instalacji dokonać pomiarów skuteczności ochrony od porażeń. 2. Wszystkie prace wykonać zgodnie z obowiązującymi normami i przepisami. 3. Zastosowane materiały powinny posiadać wymagane certyfikaty, deklaracje zgodności lub aprobaty techniczne w zależności od wymagań przepisów. Projektował:

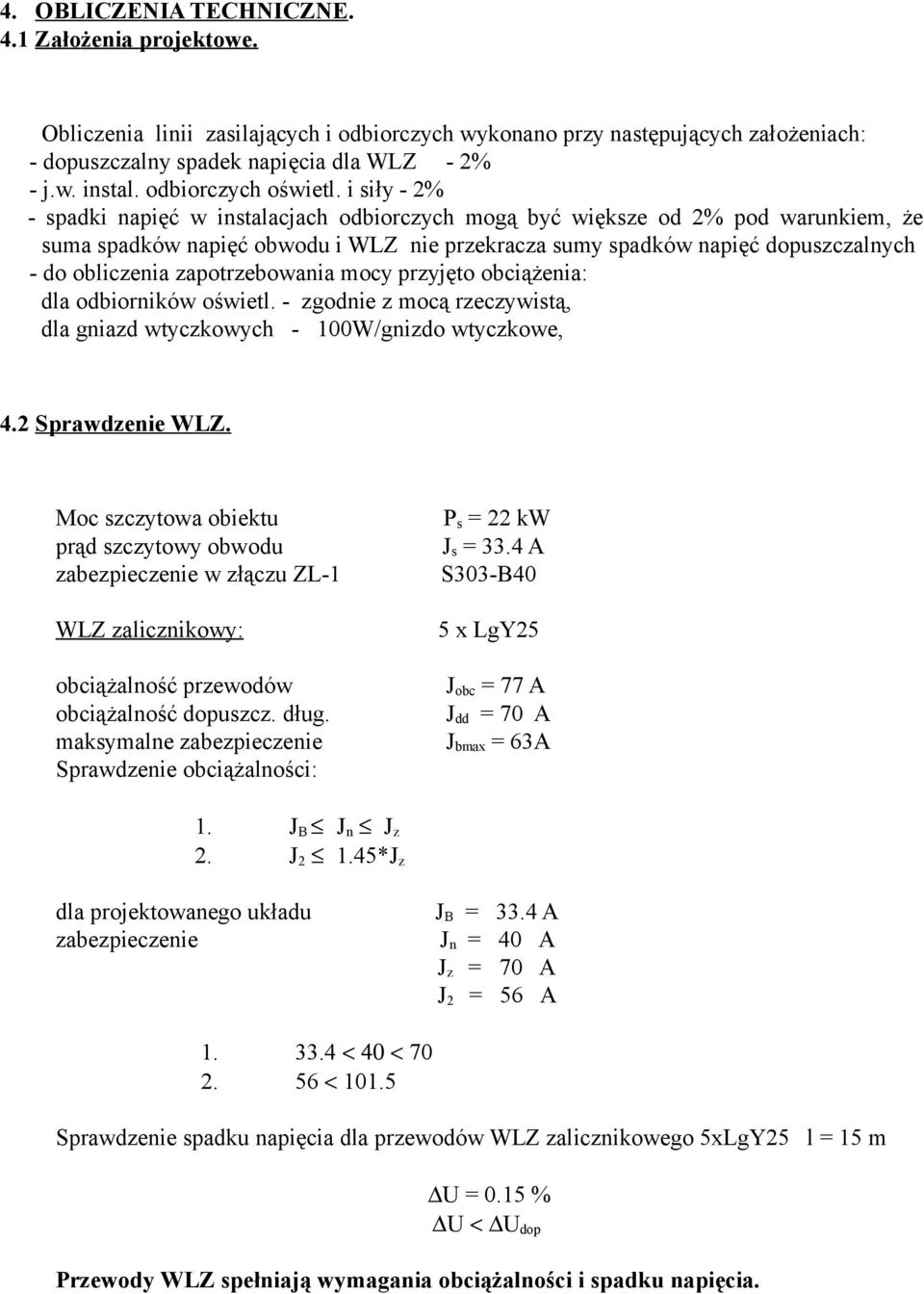

8 4. OBLICZENIA TECHNICZNE. 4.1 Za ł o ż enia projektowe. Obliczenia linii zasilających i odbiorczych wykonano przy następujących założeniach: - dopuszczalny spadek napięcia dla WLZ - 2% - j.w. instal. odbiorczych oświetl. i siły - 2% - spadki napięć w instalacjach odbiorczych mogą być większe od 2% pod warunkiem, że suma spadków napięć obwodu i WLZ nie przekracza sumy spadków napięć dopuszczalnych - do obliczenia zapotrzebowania mocy przyjęto obciążenia: dla odbiorników oświetl. - zgodnie z mocą rzeczywistą, dla gniazd wtyczkowych - 100W/gnizdo wtyczkowe, 4.2 Sprawdzenie WLZ. Moc szczytowa obiektu prąd szczytowy obwodu zabezpieczenie w złączu ZL-1 WLZ zalicznikowy: obciążalność przewodów obciążalność dopuszcz. dług. maksymalne zabezpieczenie Sprawdzenie obciążalności: P s = 22 kw J s = 33.4 A S303-B40 5 x LgY25 J obc = 77 A J dd = 70 A J bmax = 63A 1. J B J n J z 2. J *J z dla projektowanego układu zabezpieczenie J B = 33.4 A J n = 40 A J z = 70 A = 56 A J < 40 < < Sprawdzenie spadku napięcia dla przewodów WLZ zalicznikowego 5xLgY25 l = 15 m U = 0.15 % U < U dop Przewody WLZ spełniają wymagania obciążalności i spadku napięcia.

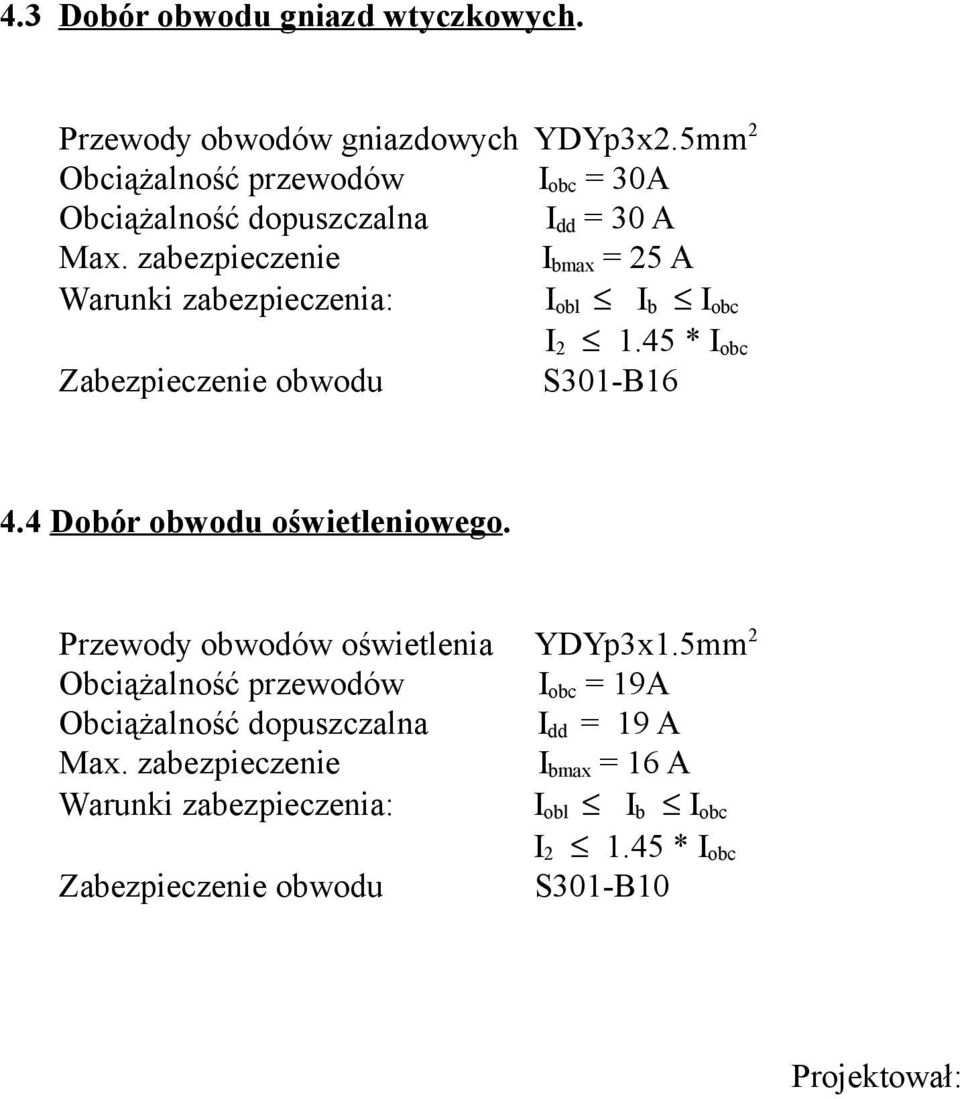

9 4.3 Dobór obwodu gniazd wtyczkowych. Przewody obwodów gniazdowych YDYp3x2.5mm 2 Obciążalność przewodów I obc = 30A Obciążalność dopuszczalna I dd = 30 A Max. zabezpieczenie I bmax = 25 A Warunki zabezpieczenia: I obl I b I obc I * I obc Zabezpieczenie obwodu S301-B Dobór obwodu oświetleniowego. Przewody obwodów oświetlenia YDYp3x1.5mm 2 Obciążalność przewodów I obc = 19A Obciążalność dopuszczalna I dd = 19 A Max. zabezpieczenie I bmax = 16 A Warunki zabezpieczenia: I obl I b I obc I * I obc Zabezpieczenie obwodu S301-B10 Projektował:
