1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: EGZEMPLARZ ARCHIWALNY (19) PL (11)62604 (13) Y1 (51) Int.CI. B32B 5/18 ( ) B32B 27/08 ( ) E04B 1/80 ( ) (54) Płyta z tworzywa polimerowego (73) Uprawniony z prawa ochronnego: (62) Numer zgłoszenia macierzystego: Sikora Robert - Instytut Naukowo-Techniczny, Lublin, PL (43) Zgłoszenie ogłoszono: BUP 25/98 (45) 0 udzieleniu prawa ochronnego ogłoszono: WUP 09/06 (72) Twórca(y) wzoru użytkowego: Robert Sikora, Lublin, PL Janusz Sikora, Lublin, PL Jan Pieńkowski, Szczytno, PL Małgorzata Sikora, Lublin, PL <L> (O

2 t! Płyta z tworzywa polimerowego Przedmiotem wzoru użytkowego jest płyta trójwarstwowa z tworzywa polimerowego. Znanych jest wiele płyt z tworzywa polimerowego. Ze względu na kształt, płyty mogą być płaskie i kształtowe, na przykład faliste. Ze względu na liczbę tworzyw wchodzących w skład płyty, tworzących warstwy, rozróżnia się płyty jednowarstwowe, dwu-, trój- i więcej warstwowe, przy czym struktura i grubość poszczególnych warstw bywa rozmaita, do grubości powłok tworzywowych włącznie. Ze względu na wzmacnianie, płyty są niewzmacniane, na ogół izotropowe, bądź wzmacniane włóknami w postaci pasm, tkanin, mat oraz matotkanin i wówczas są anizotropowe. Ze względu na rozmiary, płyty mogą być duże, średnie i małe (płytki). Płyty z tworzywa polimerowego znajdują bardzo szerokie i wszechstronne zastosowanie w wielu dziedzinach gospodarki, w tym budownictwie, a także w medycynie, sporcie, życiu codziennym. Polski opis patentowy nr dotyczy płyty izolacyjnej z polichlorku winylu zawierającej asfalt. Płyta jest zbudowana ze znanych powszechnie materiałów i charakteryzuje się tym, że warstwa płyty zapewniająca samoprzyczepność i zespolenie zawiera asfalt, żywicę z drzew iglastych i polibuten, kopolimer butadien/styren i/lub propylen ataktyczny, dioktyloftalan albo pochodną epoksydową oleju roślinnego i zawiera ewentualnie talk albo kredę pławiową. Z polskiego opisu patentowego nr jest znany sposób wykonania ocieplenia elementów budowlanych polegający na tym, że materiał termoizolacyjny, korzystnie płyty styropianowe, powleka się co najmniej z jednej strony w sposób ciągły bliżej nie

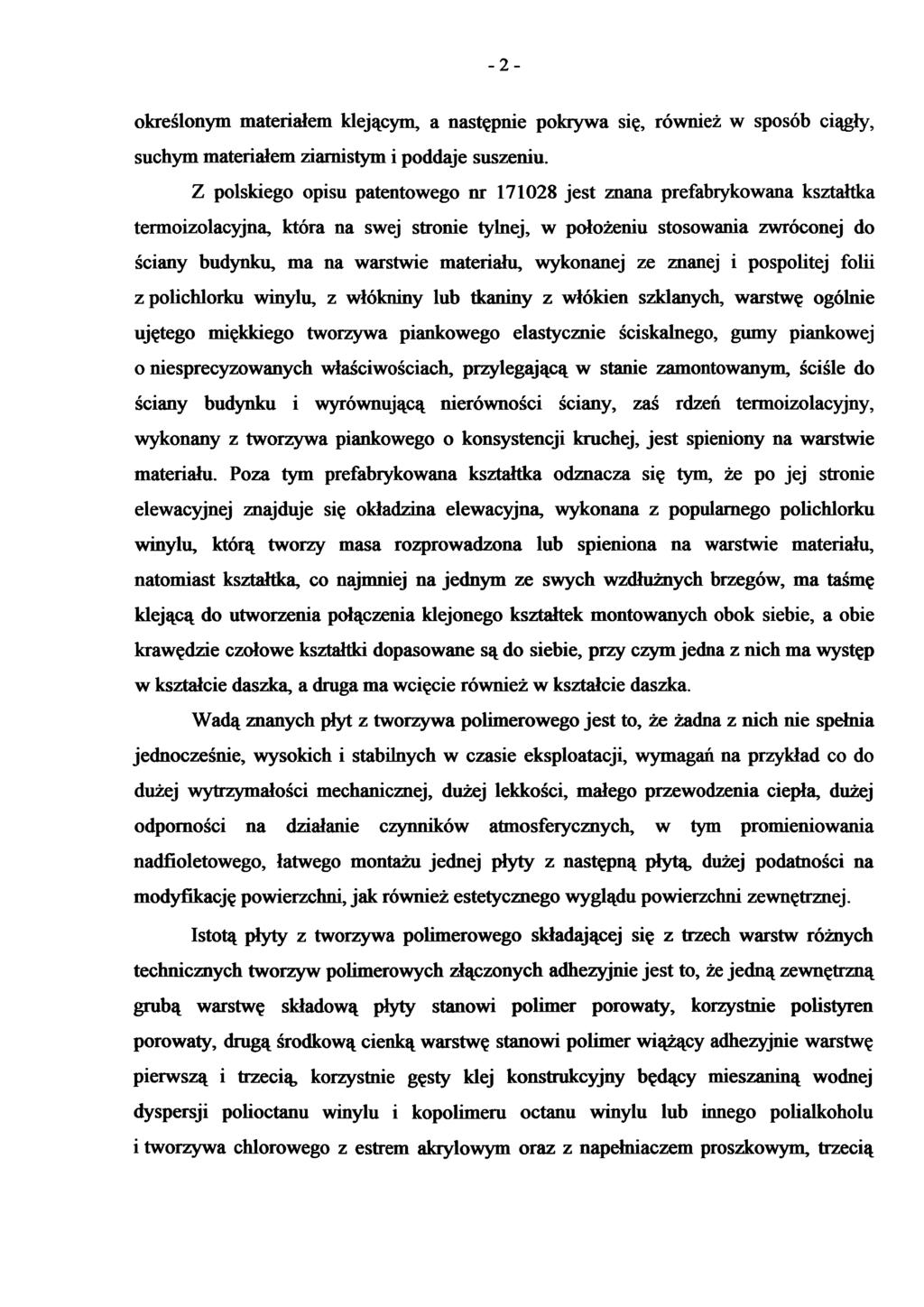

3 -2- określonym materiałem klejącym, a następnie pokrywa się, również w sposób ciągły, suchym materiałem ziarnistym i poddaje suszeniu. Z polskiego opisu patentowego nr jest znana prefabrykowana kształtka termoizolacyjna, która na swej stronie tylnej, w położeniu stosowania zwróconej do ściany budynku, ma na warstwie materiału, wykonanej ze znanej i pospolitej folii z polichlorku winylu, z włókniny lub tkaniny z włókien szklanych, warstwę ogólnie ujętego miękkiego tworzywa piankowego elastycznie ściskalnego, gumy piankowej o niesprecyzowanych właściwościach, przylegającą w stanie zamontowanym, ściśle do ściany budynku i wyrównującą nierówności ściany, zaś rdzeń termoizolacyjny, wykonany z tworzywa piankowego o konsystencji kruchej, jest spieniony na warstwie materiału. Poza tym prefabrykowana kształtka odznacza się tym, że po jej stronie elewacyjnej znajduje się okładzina elewacyjna, wykonana z popularnego polichlorku winylu, którą tworzy masa rozprowadzona lub spieniona na warstwie materiału, natomiast kształtka, co najmniej na jednym ze swych wzdłużnych brzegów, ma taśmę klejącą do utworzenia połączenia klejonego kształtek montowanych obok siebie, a obie krawędzie czołowe kształtki dopasowane są do siebie, przy czym jedna z nich ma występ w kształcie daszka, a druga ma wcięcie również w kształcie daszka. Wadą znanych płyt z tworzywa polimerowego jest to, że żadna z nich nie spełnia jednocześnie, wysokich i stabilnych w czasie eksploatacji, wymagań na przykład co do dużej wytrzymałości mechanicznej, dużej lekkości, małego przewodzenia ciepła, dużej odporności na działanie czynników atmosferycznych, w tym promieniowania nadfioletowego, łatwego montażu jednej płyty z następną płytą, dużej podatności na modyfikację powierzchni, jak również estetycznego wyglądu powierzchni zewnętrznej. Istotą płyty z tworzywa polimerowego składającej się z trzech warstw różnych technicznych tworzyw polimerowych złączonych adhezyjnie jest to, że jedną zewnętrzną grubą warstwę składową płyty stanowi polimer porowaty, korzystnie polistyren porowaty, drugą środkową cienką warstwę stanowi polimer wiążący adhezyjnie warstwę pierwszą i trzecią, korzystnie gęsty klej konstrukcyjny będący mieszaniną wodnej dyspersji polioctanu winylu i kopolimeru octanu winylu lub innego polialkoholu i tworzywa chlorowego z estrem akrylowym oraz z napełniaczem proszkowym, trzecią

4 -3- również zewnętrzną średniej grubości warstwę stanowi papa stosowana do pokryć dachowych, korzystnie papa polimerowa termoplastyczna. Na papie może być umieszczona kolejna warstwa polimeru, korzystnie gęsty klej o wyżej sprecyzowanej charakterystyce, a na niej znajdować się może warstwa wierzchnia całej płyty, w postaci kruszywa mineralnego w kolorze i rozmiarach ziarna według potrzeb. Korzystnym skutkiem wzoru użytkowego jest płyta trójwarstwowa z tworzywa polimerowego o dużej wytrzymałości mechanicznej dzięki wysokowytrzymałej warstwie papy używanej do pokryć dachowych, zwłaszcza papy polimerowej termoplastycznej, dużej lekkości pochodzącej od małej gęstości pozornej warstwy polimeru porowatego, zwłaszcza polistyrenu porowatego, małym przewodnictwie cieplnym pochodzącym od dobrej izolacyjności cieplnej wszystkich warstw, zwłaszcza warstwy polimeru porowatego, dużej odporności na działanie czynników atmosferycznych, w tym promieniowania nadfioletowego pochodzącej od dużej odporności na działanie czynników atmosferycznych wszystkich warstw, zwłaszcza warstwy papy, łatwym montażu jednej płyty z następną powodowanej możliwością zgrzewania w strumieniu gorącego powietrza warstwy papy, dużej ekologiczności i podatności na utylizację. Są to właściwości i cechy stabilne w czasie eksploatacji. Dodatkowo może wystąpić duża podatność na modyfikację powierzchni i estetyczny wygląd, dzięki możliwości stosowania kruszywa mineralnego w różnym kolorze i o rozmaitych rozmiarach ziarna. Przedmiot wzoru użytkowego jest przedstawiony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia schematycznie w rzucie aksonometrycznym trójwarstwowa płytę z tworzywa polimerowego. Płyta składa się z grubej warstwy l polistyrenu porowatego, cienkiej warstwy 2 gęstego kleju konstrukcyjnego będącego mieszaniną wodnej dyspersji polioctanu winylu i kopolimeru octanu winylu z estrem akrylowym oraz napełniaczem w postaci kredy sproszkowanej, warstwy średniej grubości 3 papy do pokryć dachowych z termoplastycznego polichlorku winylu, złączonych adhezyjnie. INSTYTUT NAUKOWO-TECHNICZNY ul Gościnna ". ii - ój2 Lublin te\jia> (C-r.) r rei. kom NIP ~'V 'T^o-4 4 SC DYREKTOR Prot Robert Sikoro

5 11 $ Zastrzeżenie ochronne Płyta z tworzywa polimerowego składająca się z trzech warstw różnych technicznych tworzyw polimerowych złączonych adhezyjnie, znamienna tym, że jedną zewnętrzną grubą warstwę składową płyty stanowi polimer porowaty, korzystnie polistyren porowaty, drugą środkową cienką warstwę stanowi polimer wiążący adhezyjnie warstwę pierwszą i trzecią, korzystnie gęsty klej konstrukcyjny będący mieszaniną wodnej dyspersji polioctanu winylu i kopolimeru octanu winylu lub innego polialkoholu i tworzywa chlorowego z estrem akrylowym oraz z napełniaczem proszkowym, trzecią również zewnętrzną średniej grubości warstwę stanowi papa stosowana do pokryć dachowych, korzystnie papa polimerowa termoplastyczna. INSTYTUT NAIWłJ"1 TECHNICZNY u\ Gościnna ;.,. ^532Lublin rw»r k-t* ił te\jfax (0-81) _. DYKtKIUi' tel. kom ^^^Ł^A y\. Y NIP c~ PrÓKRofcort SlkOrr

6 '15457 Fig. 1 INSTYTUT IUUSUPVU-TECHNICZNY ul Gościnna ; Ł, a;-532 Lublin tel/fax(0-81) lei kom NIP7ip_025-A4-ftn DYREKTOR ~^rófrvobśrt Sikoro
