1 INSTRUKCJA OBSŁUGI SZAFKI STEROWNICZEJ OCZYSZCZALNI WASTEWATER HOME 1

2 Zapoznanie się z treścią niniejszej instrukcji obsługi umoŝliwi prawidłową instalację i eksploatację urządzenia, zapewniając jego długotrwałą i niezawodną pracę. Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uwaŝać za wskazane, a które nie będą uwidocznione w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną zachowane. Producent nie ponosi odpowiedzialności za starty materialne i uszczerbki na zdrowiu z powodu złego ustawienia sterownika lub złego jego podłączenia. Automatic System Control Daniel Wyszkowski Ul. Poziomkowa Racibórz Tel USTAWIENIA ZAWARTE W MENU 2. USUWANIE AWARII 3. KONSERWACJA URZĄDZENIA ORAZ PRZEGLĄDY 4. PODŁĄCZENIE URZĄDZEŃ Dane szafeczki sterowniczej Wymiary szafeczki sterowniczej (wys/szer/głeb) 600/400/250 [mm] Wymiary podstawy szafeczki (wys/szer/głeb) Masa szafeczki z nóżką Stopień szczelności IP Rodzaj zasilania szafeczki Pobór mocy w stanie czuwania 500/150/50 [mm] 12 [kg] IP44 230V AC 50Hz 3W Maksymalna moc pompy 1 kw ( 1 fazowa ) Rodzaj pomiaru Maksymalna moc dmuchawy Temperatura pracy sonda hydrostatyczna 300W - 25 o C do + 60 o C 2

3 Parametry urządzeń: STEROWNIK WASTEWATER HOME NAPIĘCIE ZASILANIA OGRZEWANIE PULPIT STOPIEŃ SZCZELNOŚCI 230V AC 50Hz 5W GRZAŁKA Z TERMOSTATEM KLAWIATURA MEMBRANOWA Z WYŚWIETLACZEM IP65 ZAWÓR ASC 3B CIŚNIENIE PRACY TEMPERATURA PRACY ŚREDNICA KOŃCÓWEK 0-3 bar 0 60 o C 10 mm DMUCHAWA ASC FAN 70 NAPIĘCIE ZASILANIA 230V AC 50Hz MOC 70 W WYDAJNOŚĆ 90l / h (5400l/ h) CIŚNIENIE MPa NATĘŻENIE DZIĘKU <60 db WYMIARY 240x125x150 3

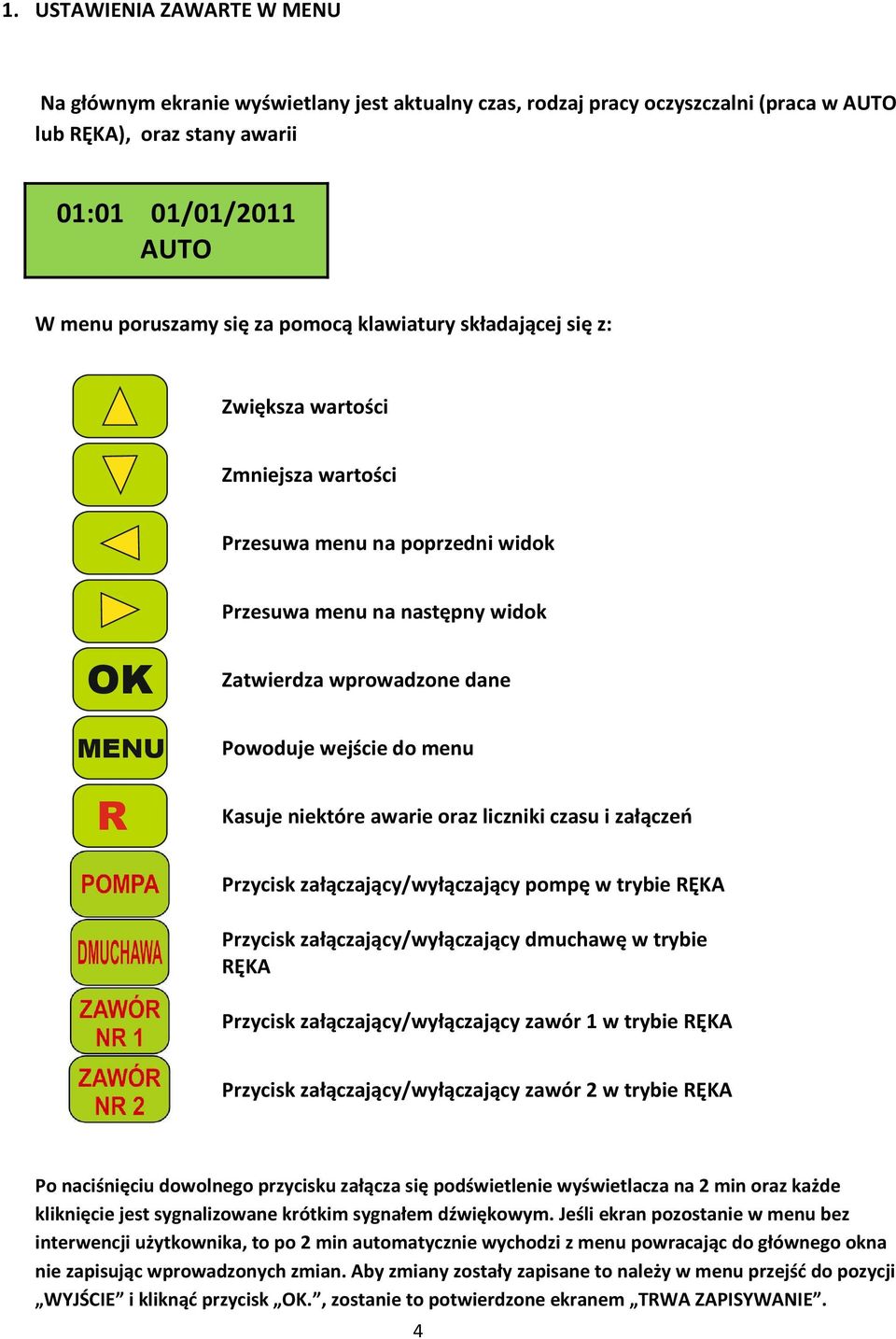

4 1. USTAWIENIA ZAWARTE W MENU Na głównym ekranie wyświetlany jest aktualny czas, rodzaj pracy oczyszczalni (praca w AUTO lub RĘKA), oraz stany awarii 01:01 01/01/2011 AUTO W menu poruszamy się za pomocą klawiatury składającej się z: Zwiększa wartości Zmniejsza wartości Przesuwa menu na poprzedni widok Przesuwa menu na następny widok OK MENU R Zatwierdza wprowadzone dane Powoduje wejście do menu Kasuje niektóre awarie oraz liczniki czasu i załączeń Przycisk załączający/wyłączający pompę w trybie RĘKA Przycisk załączający/wyłączający dmuchawę w trybie RĘKA Przycisk załączający/wyłączający zawór 1 w trybie RĘKA Przycisk załączający/wyłączający zawór 2 w trybie RĘKA Po naciśnięciu dowolnego przycisku załącza się podświetlenie wyświetlacza na 2 min oraz każde kliknięcie jest sygnalizowane krótkim sygnałem dźwiękowym. Jeśli ekran pozostanie w menu bez interwencji użytkownika, to po 2 min automatycznie wychodzi z menu powracając do głównego okna nie zapisując wprowadzonych zmian. Aby zmiany zostały zapisane to należy w menu przejść do pozycji WYJŚCIE i kliknąć przycisk OK., zostanie to potwierdzone ekranem TRWA ZAPISYWANIE. 4

5 Menu: PODAJ HASLO X X X X ZŁE HASŁO POPRAWNE HASLO RODZAJ PRACY AUTO TRYB URLOP WYŁĄCZONY PRACA DM DZIEŃ 040 min POSTÓJ DM DZIEŃ 020 min PRACA DM NOC 040 min POSTÓJ DM NOC 020 min USTAW DATE 01/01/2011 USTAW CZAS 01:01 POZIOM ZAŁ P1 50 cm Należy wprowadzić poprawne hasło, które zabezpiecza ustawienia przed ich zmianą przez niepowołane osoby. Fabryczne hasło : 1000 Informacja o źle wprowadzonym haśle, komunikat będzie wyświetlany przez 5 s oraz będzie to sygnalizował przerywany sygnał sygnalizatora wewnętrznego i następnie przejdzie do głównego ekranu Informacja o poprawnym haśle, przejście do głównego menu W tym ustawieniu można przełączyć rodzaj pracy na AUTO lub na RĘKA, w trybie AUTO sterownik załącza urządzenia według algorytmu, w trybie RĘKA można ręcznie załączać i wyłączać urządzenia za pomocą przycisków W tym ustawieniu można przełączyć tryb urlop na WŁĄCZONY lub na WYŁĄCZONY Jest to czas pracy cyklicznej, w której dmuchawa będzie pracowała od 5:00 do 24:00 Zakres 1 60 min Jest to czas pracy cyklicznej, w której dmuchawa nie będzie pracowała od 5:00 do 24:00 Zakres 1 60 min Jest to czas pracy cyklicznej, w której dmuchawa będzie pracowała od 24:00 do 5:00 Zakres 1 60 min Jest to czas pracy cyklicznej, w której dmuchawa nie będzie pracowała od 24:00 do 5:00 Zakres 1 60 min Aby zmienić datę należy nacisnąć OK. i wprowadzić poprawną datę podczas ustawiania zatwierdzając dane OK. np. dnia pozostała data jest zamaskowana 01/ / Aby zmienić godzinę należy nacisnąć OK. i wprowadzić poprawną godzinę podczas ustawiania zatwierdzając dane OK. np. dnia pozostała data jest zamaskowana 01/ / Jest to poziom załączenia pompy, wyłączenie pompy następuje, gdy poziom będzie wynosił 0 cm POZIOM MAX 50 cm Jest to poziom, przy którym załączy się sygnalizator optyczny oraz pojawi się komunikat na ekranie informujący o maksymalnym poziomie. 5

6 CZAS PRACY P1 030 min CZAS POSTOJU P1 015 min Jest to czas ograniczenia pracy pompy zabezpieczając ją przed długim cyklem pracy Zakres min Jest to czas postoju pompy Zakres min LICZNIK CZASU P :00 Jest to licznik czasu pracy pompy P1, licznik można skasować naciskając R LICZNIK ZAL P Jest to licznik ilości załączeń pompy P1, licznik można skasować naciskając R LICZNIK CZASU DM :00 Jest to licznik czasu pracy dmuchawy, licznik można skasować naciskając R ZMIANA HASŁA XXXX Aby zmienić hasło należy nacisnąć OK. i następnie wprowadzać cyfry zatwierdzając przyciskiem OK. TRWA ZAPISYWANIE Wyświetla informację o zapisywaniu ustawień NIE ZAPISANO!!! Wyświetla informację o nie zapisywaniu ustawień Informacje o stanach i awariach: 01:01 01/01/2011 POZIOM MAX Informacja o maksymalnym poziomie AWR BEZPIECZNIKA POMPY Informacja o wystąpieniu awarii bezpiecznika pompy AWR BEZPIECZNIKA POMPY Informacja o wystąpieniu awarii bezpiecznika dmuchawy AWR BEZPIECZNIKA POMPY I DMUCHAWY Informacja o wystąpieniu awarii bezpiecznika pompy i dmuchawy 6

7 Opis cyklu pracy dmuchawy DM oraz zaworów ZW1 i ZW2 Godziny pracy zaworu nr 1 ZW1 Godzina 5:00 7:00 9:00 11:00 13:00 15:00 17:00 19:00 21:00 23:00 Czas 10 min 10 min 10 min 10 min 10 min 10 min 10 min 10 min 10 min 10 min Godziny pracy zaworu nr 2 ZW2 Godzina 3:00 Czas 15 min 7

8 2. Usuwanie awarii W razie awarii jakąkolwiek usterkę powinna usuwać osoba z odpowiednią wiedzą i uprawnieniami. Jeśli wystąpi jakaś awaria to zostanie wyświetlony komunikat na ekranie. Jeśli wystąpi awaria dmuchawy należy: - sprawdzić czy nie jest gdzieś przerwany lub dziurawy przewód ciśnieniowy, - sprawdzić bezpiecznik, - sprawdzić podłączenie elektryczne, Jeśli wystąpi awaria pompy należy: - sprawdzić, co jest przyczyną zadziałania zabezpieczenia prądowego, - odczekać kilka minut i ponownie spróbować załączyć pompę, jeśli zadziałał termik, - jeśli awaria nadal będzie występować należy wymienić lub naprawić uszkodzoną pompę, - sprawdzić bezpiecznik, 3. Konserwacja urządzenia oraz przeglądy Podczas przeglądów oraz konserwacji powinny być sprawdzone: - wszystkie połączenia elektryczne na listwie zaciskowej, - połączenia ciśnieniowe czy są szczelne, - czy wskazania pomiaru są poprawne, 4. Podłączenie urządzeń Podłączenie musi przeprowadzić osoba uprawniona. Urządzenie należy podłączyć zgodnie z instrukcją montażu z zachowaniem zasad bezpieczeństwa pracy. Sieć zasilająca rozdzielnicę ma posiadać zabezpieczenie różnicowo-prądowe zabezpieczające przed porażeniem oraz zabezpieczenie nadprądowo-zwarciowe. Tok postępowania podczas montażu: - opuścić hydrosonde na wysokość 30 cm od dna zbiornika i zamocować przewód ciśnieniowy do obudowy zbiornika - osadzić nóżkę szafeczki na stabilnym gruncie, - przeprowadzić przewody elektryczne i przewód ciśnieniowy przez nóżkę, - wprowadzić przewody elektryczne do szafeczki poprzez dławiki, - podłączyć przewody elektryczne do odpowiednich zacisków, podłączyć przewód ciśnieniowy do końcówki, - przeprowadzić próbny rozruch, Uwagi: - sonda nie może być zalana, gdy nie zostanie podłączona, - połączenie ciśnieniowe nie może mieć zapasu przewodu ciśnieniowego ( nie wolno robić tzw. pętelek ), połączenie musi być szczelne, - podłączenie elektryczne musi być robione bez napięciowo, 8

9 W skład zestawu: - szafeczka sterownicza z włókna szklanego, - sterownik WASTEWATER HOME, - dmuchawa ASC FAN 70-2 szt zaworów ASC 3B, - nóżka do szafeczki ocynkowana malowana proszkowo o wysokości 50 cm, - hydrosonda - instrukcja z kartą gwarancyjną i serwisową, LISTWA ZACISKOWA 9

10 1 Osadnik wstępny 2 Komora napowietrzania 3 Osadnik wtórny 4 Pompa mamutowa zasilająca komorę napowietrzania ( wężyk z ZW1) 5 Dyfuzor 6 Pompa mamutowa recyrkulacyjna 7 Szafa sterownicza 10
