INSTRUKCJA OBSŁUGI AURA SPECTRUM D.I.

Transkrypt

1 INSTRUKCJA OBSŁUGI AURA SPECTRUM D.I.

2 Wprowadzenie Dziękujemy za zakup efekt marki Fishman! Mamy nadzieję, że ta instrukcja pomoże Ci właściwie użytkować ten fantastyczny produkt.

3 Widok lewej strony efektu Wyjście Użyj standardowego ¼-calowego kabla instrumentalnego do podłączenia wyjścia do Twojego wzmacniacza, miksera, lub innego efektowego urządzenia. Możesz także podłączyć wyjście do niesymetrycznego wejścia w rejestratorze dźwięku. Podłączenie kabla gitarowego, zabezpieczy wyjście XLR D.I. przed niepożądanymi pętlami z uziemienia. Pętla FX Połączenie tip/ring/sleeve pozwala na podłączenie zewnętrznego urządzenia, jak np. Fishman AFX Acoustic Effects między mieszanym sygnałem z Aura Spectrum oraz głównymi wyjściami. Jakikolwiek pedał podłączysz tutaj, to pojawi się na wyjściach ¼ oraz XLR D.I. Ogólny poziom wyjściowy nadal będzie kontrolowany przez kontrolę głośności urządzenia Aura Spectrum. 9VDC Urządzenie może być zasilane przez baterię 9V (komora baterii znajduje się pod pedałem) lub przez Fishman 910-R (dla 110V).

4 Widok prawej strony efektu Potencjometr Trim Podnieś lub obniż trim, aby zoptymalizować poziom sygnału do odbioru. Graj mocno i dostosuj trim tak, aby kontrolka clip/batt migała sporadycznie. Niektóre systemy pickup mogą nie powodować, że światło zacznie migać. Niektóre zintegrowane przedwzmacniacze mogą wymagać, aby obniżyć ich wyjście co pozwoli osiągnąć optymalny poziom. Faza Użyj przełącznika fazy, aby poprawić reakcję basu przy niskiej głośności i tłumieniu przy wysokiej głośności. Przesuń przełącznik fazy i zostaw go w pozycji najbardziej przyjemnej dla Twojego ucha. USB Po zainstalowaniu oprogramowania Aura Image Gallery, podłączyć komputer tutaj.

5 Wejście Podłącz gitarę tutaj ze standardowym kablem instrumentalnym ¼ cala. Jeśli posiadasz pasywny pickup (bez akumulatora), zawsze podłączaj najpierw do Aura Imaging Pedal, nawet w przypadku, gdy korzystasz z tunera pedałowego. Włóż wtyczkę do gniazda wejściowego, a Aura Imaging Pedal włączy się. Aby oszczędzać baterię, wyjmij wtyczkę z wejścia, gdy nie jest używana. Widok górnej strony efektu Wyjście XLR D.I. Podłącz tutaj standardowy kabel mikrofonowy, aby użyć zestawu rejestrującego lub wzmacniacza dźwięku. Kiedy wyjście 1/4 cala również jest włączone, to wyjście D.I. jest automatycznie zabezpieczone, aby uniknąć niepożądanych pętli z uziemienia.

6 Widok panelu górnego efektu

7 Regulacja głośności Regulacja głośności wpływa na ogólny poziom wyjściowy pochodzący z obu wyjść 1/4" oraz XLR D.I. Aby ustawić najczystszy sygnał, ustaw głośność tak wysoko jak to możliwe bez obcinania następnego urządzenia w łańcuchu sygnału. Jeśli usłyszysz zniekształcenia i lampka clip/batt nie świeci, zmniejsz głośność. Pokrętło wyboru Pokrętło wyboru pozwala wybrać spośród 16 obrazów dostępnych dla każdego z ośmiu różnych banków obrazów. Przesuń suwak wyboru, aby wybrać bank, który najlepiej pasuje do stylu instrumentu, na którym grasz, następnie wybierz spośród 16 obrazów, aby znaleźć ten, który brzmi najlepiej. Spróbuj wszystkie 16 w każdym banku i wyreguluj pokrętło blend, aby uzyskać więcej lub mniej charakteru brzmienia. Pokrętło Blend Gdy pokrętło jest ustawione na godzinę 12, usłyszysz mix 50/50 obrazu i pickupu. Obróć pokrętło całkiem w prawo na sam obraz lub całkiem w lewo na pickup. Większość wykonawców ustawia pickup z odrobiną obrazu dla uzyskania przejrzystości brzmienia. Sugestie Do występów na żywo spróbuj cofnąć obraz przez ustawienie pokrętła na godzinę 10 lub 11, lub na 65% pickupu. Nie będziesz potrzebować za dużo obrazu do uzyskania świetnego, żywego brzmienia. Jeśli sprzężenie zwrotne występuje, wciśnij przełącznik fazy. Do nagrywania, spróbuj ustawić przełącznik na więcej obrazu dla realistycznego, akustycznego brzmienia. Zawsze będziesz osiągał dobre rezultaty z małym kawałkiem pickupu z obrazem do czystego brzmienia. Pickup EQ: Low, Mid, High Domyślnie, niskie tony, średnie i wysokie powodują zmianę barwy tylko sygnału pickup, pozwalając Ci dalej polepszać barwę Twojego instrumentu bez nadmiernych zmian wybranego obrazu. Tryb globalnego equalizera może być również wybrany, korzystając z tych samych ustawień equalizera dla obu ścieżek pickupu oraz obrazu równocześnie.

8 Kompresor Ustawienia kompresora regulują poszczególne ustawienia bez automatycznego poziomu obwodu. Jeśli przestawisz pokrętło zgodnie z ruchem wskazówek zegara, Twoja ogólna dynamika gry stanie się coraz bardziej ograniczona, delikatniejsze dźwięki będą głośniejsze. To może być pomocne w występach, gdzie Twoim celem jest dołożenie większego poziomu sygnału do gry. Przy jego maksymalnych ustawieniach, może występować ogólne zwiększenie sygnału wyjściowego. Global vs. Pickup EQ Kiedy dostaniesz produkt z naszej fabryki, niskie, średnie oraz wysokie tony są domyślnie ustawione, aby wpływały tylko na sygnał pickup. Jest on powiązany z trybem Pickup EQ. Tryb Global EQ może być również wybrany, aby posiadał te same ustawienia equalizera dla obu sygnałów pickupu i obrazu jednocześnie (lub globalnie). Kiedy włączysz urządzenie Aura Spectrum, zauważ, że tuner wyświetla literę P lub G, pokazując aktualnie wybrany tryb. Aby wybrać tryb Global EQ: 1. Przytrzymaj przycisk tuner podczas włączania urządzenia. 2. Wyświetlacz pokaże literę P, dając do zrozumienia, że aktualnie wybrany jest tryb Pickup EQ. 3. Naciśnij przycisk anti-feedback jednokrotnie, a wyświetlacz pokaże literę G, wskazując, że teraz wybrany jest tryb Global EQ. 4. Naciśnij przycisk tuner, aby wybrać tryb Global EQ i wznów włączanie urządzenia do trybu gry. Aby powrócić do trybu Pickup EQ: 1. Przytrzymaj przycisk tuner podczas włączania urządzenia. 2. Wyświetlacz pokaże literę G, dając do zrozumienia, że aktualnie wybrany jest tryb Global EQ. 3. Naciśnij przycisk anti-feedback jednokrotnie, a wyświetlacz pokaże literę P, wskazując, że teraz wybrany jest tryb Pickup EQ. 4. Naciśnij przycisk tuner, aby wybrać tryb Pickup EQ i wznów włączanie urządzenia do trybu gry.

9 Tuner Footswich Naciśnij na przełącznik nożny, aby aktywować cyfrowy tuner chromatyczny. Będziesz wiedzieć, że jest aktywny, jeśli biała lampka Aura LED zgaśnie i lampka na środku ekranu zaświeci się na czerwono. Jako domyślne, wyjście Aura Spectrum jest wyciszone, aby pozwolić Ci na dostrajanie się w ciszy. Aby dostroić dźwięk, zagraj nutę i obserwuj wyświetlacz. Aby dostroić, nuty lekko i obserwuj wyświetlacz. Nazwa dźwięku pojawi się jako pojedyncza litera i mały znak #, gdy dana nuta jest podwyższona o pół tonu. To czy nuta jest za wysoko, za nisko, lub stroi, będzie wyświetlone z użyciem pięciu różnokolorowych diod LED w oknie tunera oraz poniżej strojonej nuty. Kiedy nie ma sygnału wejściowego audio, lub gdy nie grana jest żadna nuta, wyświetlacz wskazuje -. Ten cyfrowy tuner chromatyczny przystosowuje się do wszystkich standardowych oraz innych strojów oraz jest skalibrowany na A=440Hz.

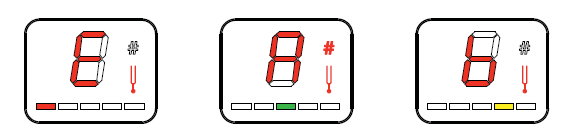

10 Powyżej przykładowe wskazania tunera. Tuner Option Gdy otrzymujesz produkt z naszej fabryki, wyjście audio jest wyciszone, gdy tuner jest włączony. Masz możliwość, aby użyć tunera bez wyciszania wyjścia. Aby wybrać taką opcję, przytrzymaj wciśnięty przełącznik nożny, póki dioda Aura LED nie zacznie migać. Powtórz tą czynność, aby powrócić do ustawienia domyślnego. Tryb bypass Aura Spectrum pozwala na kompletne użycie efektu bypass do obrazu, Equalizera oraz kompresora. Aby aktywować tryb bypass, naciśnij równocześnie przyciski anti-feedback oraz tuner. Biała lampka Aura LED będzie się zmieniać powoli z lampką tunera, aby pokazać, że tryb bypass jest aktywny. Aby wyjść z trybu bypass, naciśnij oba przyciski ponownie. Z aktywnym trybem bypass, wszystkie przyciski włącznie z tunerem są funkcjonalne, jednak nie będziesz słyszał żadnych zmian, póki nie wyjdziesz z trybu bypass.

11 Anti-Feedback Footswich Użyj tego filtru anti-feedback w połączeniu z przyciskiem chase, aby kontrolować sprzężenie podczas występu. Automatyczny filtr antysprzężeniowy mogą funkcjonować jako trzy różne filtry, które pozwalają na bardzo precyzyjną kontrolę nad dźwiękiem, aby zmniejszyć tylko kawałek pasma audio. Kiedy jest aktywowany, filtr określa gdzie znajdują się rezonanse i wycina tylko te częstotliwości, które są wyśrodkowane. Kontrola anty-sprzężeniowa jest najbardziej efektywna, gdy spędzisz trochę czasu na ustawieniu jej przed występem, aby wyłapać wszystkie błędy zanim zaczniesz grać. Przy odrobinie praktyki odkryjesz również, że można użyć tego do naprawy niektórych rezonujących dźwięków. Aby użyć automatycznej kontroli anty-sprzężeniowej: 1. Wciśnij i przytrzymaj przełącznik nożny anti-feedback na 2 sekundy. Tuner wyświetli cyfrę 1, wskazując, że szukane jest pierwsze sprzężenie. 2. Podkręć głośność, następnie stłum struny podczas uderzania o korpus, lub zagraj dźwięk, który sprawia kłopoty, dopóki nie zacznie sprzężać. Filtr automatycznie zidentyfikuje i wyeliminuje sprzężenie. Cyfra 1 na wyświetlaczu zacznie świecić stale jako A-F. 3. W tym punkcie możesz kontynuować podkręcanie głośności, tak jak w punkcie 2, aby złapać dwie bardziej problematyczne częstotliwości. Każda jest pokazana przez wyświetloną cyfrę 2 lub 3 podczas wyszukiwania, które zamieniają się w stałe numery, gdy sprzężenie zostanie zidentyfikowane. 4. Możesz stuknąć przełącznik nożny anti-feedback w każdej chwili, aby anulować wyszukiwanie. Urządzenie zapamięta znalezione częstotliwości w pamięci, dopóki nie powtórzysz procesu raz jeszcze. Możesz również włączyć lub wyłączyć filtr w każdej chwili przez stuknięcie w przełącznik nożny. Kiedy jest włączony, A-F wskazuje, że filtr jest aktywny i numery filtrów będą wyświetlane.

12 O przełączniku fazy i Anty-Sprzężeniu Przełącznik phase oraz anti-feedback, są to dwie funkcje przeznaczone do pomocy w kontrolowaniu akustycznego sprzężenia. Sprzężenie zazwyczaj pojawia się w najniższych rejestrach instrumentu. Naturalne rezonansem, które stwarzają dźwięki instrumentu reagują również ze wzmocnionym dźwiękiem. Czym bardziej instrument jest wzmocniony, tym bardziej będzie oddziaływał. Sprzężenie występuje, gdy dźwięk na instrumencie rezonuje w tym samym czasie co wzmocniony dźwięk. Przycisk phase zmienia polaryzację sygnału z Twojego instrumentu z + na -, zmieniając związek dźwięku pochodzącego ze wzmacniacza. Jedno ustawienie zazwyczaj powoduje lepszą rezystancję do sprzężenia, ale jest to zależne od instrumentu oraz otoczenia. Innym sposobem zoptymalizowania fazy jest wybranie tego brzmienia, które brzmi najbardziej naturalnie podczas grania. Przycisk phase wpływa również na polaryzację sygnału symetrycznego XLR D.I. oraz ¼-calowego wyjścia, synchronizując wzmacniacz z innym systemem dźwiękowym w użyciu. W niektórych warunkach przycisk phase może nie powodować słyszalnej różnicy. Kontrola anty-sprzężeniowa jest automatyczną zmienną częstotliwością filtra, zaprojektowaną, aby przyciszyć pik rezonansowy na instrumencie, który jest skłonny do sprzężeń. Przeczytaj poprzednią stroną, aby znaleźć więcej detali na temat tej operacji.
