1 Mały element wielkiej wagi Ensto Clampo Pro Zaciski uniwersalne dla przewodów Al/Cu

2 2

3 Mały element wielkiej wagi Sprawą najwyższej wagi dla bezpieczeństwa jest niezawodne funkcjonowanie urządzenia. Aby tak się stało, połączenie między danym urządzeniem a siecią energetyczną musi działać bezawaryjnie. Większość połączeń realizowana jest za pomocą kabli, przewodów i zacisków przy wyższym natężeniu prądu. Niezawodność i bezpieczeństwo pracy urządzenia zależy od jakości zacisków oraz użycia ich odpowiedniego rodzaju. Jak więc rozpoznać dobry zacisk? Przy zakupie zacisku należy sprawdzić, czy zacisk: Jest certyfikowany zgodnie z najnowszymi standardami Nadaje się zarówno do przewodów Al i Cu Ma szeroki zakres zastosowania Posiada niezawodną konstrukcję Jest łatwy w użyciu Ma kompaktowy rozmiar Posiada ugruntowaną renomę na rynku Pokryty jest pastą stykową Posiada sześciokątną główkę śruby umożliwiającą prawidłowe mocowanie Ensto Clampo Pro spełnia wszystkie powyższe założenia! K 4 J u b3

4 Odpowienia certyfikacja zacisków dla Twojego bezpieczeństwa Oznakowanie CE jest deklaracją producenta, że wyrób spełnia wymagania stawiane przez dyrektywy UE oraz zezwala na sprzedaż urządzeń elektrycznych na rynku europejskim. Aby móc stosować oznakowanie CE, producent najpierw musi wystawić deklarację zgodności z wymaganymi normami. Certyfikacja zgodna z EN :2009 EN :2009 EN :2003 NAJNOWSZYMI normami Certyfikowane produkty są łatwe w użyciu Jeśli produkt jest certyfikowany oznacza to, że podmiot niezależny przetestował produkt i uznał, że spełnia on wymogi danej normy. Certyfikacja produktu potwierdza, iż zastosowane elementy są bezpieczne oraz że nie spowodują usterki urządzenia przez niewłaściwe działanie. Certyfikowane produkty produkowane są wyłącznie w miejscach wymienionych w świadectwie. Wystawca certyfikatu prowadzi regularny audyt w celu potwierdzenia niezmienności przestrzeganych norm oraz jakości produktu. Stosowanie niesprawdzonych zacisków na odpowiedzialność producenta Jeśli zaciski nie są odpowiednio certyfikowane to producent musi zapewnić, że jego produkt jest zgodny z dyrektywą UE oraz wyznaczonymi standardami. Prezentuje więc odpowiednie raporty z przeprowadzonych testów, potwierdzające niezawodne działanie zacisków. Najnowsze wersje standardów muszą być przestrzegane Standardy są na bieżąco uaktualniane, dlatego ważne jest, aby zawsze używać komponentów, które spełniają odpowiednie normy bezpieczeństwa. Standardy techniczne dla zacisków Przydatność przewodów miedzianych jest weryfikowana zgodnie z normą EN : 2009, natomiast przewodów z aluminium z normą EN : Producent Dokumentacja techniczna Deklaracja zgodoności Oznakowanie CE 4

5 Zaciski Ensto Clampo Pro są certyfikowane zgodnie z najnowszymi normami 5

6 Klasa A wygrywa z klasą B Przewody aluminiowe Zaciski Ensto Clampo Pro są certyfikowane zgodnie z najnowszymi normami i posiadają klasę A. Zaciski Ensto przeszły próby zwarciowe dla klasy A, dlatego też nadają się do połączeń aluminium. Wybierając zaciski Ensto Clampo Pro masz pewność, że używasz właściwych komponentów. Zaciski, które są certyfikowane zgodnie z normą EN :2003 dzielą się na klasę A i B. Zaciski klasy A poddane próbom zwarciowym są odpowiednie do wszelkich instalacji, w tym przemysłowych, jako zaciski aparatowe lub zasilające. Zaciski Klasy B nie są poddane próbom zwarciowym i mogą być użyte jedynie w obwodach, które są zabezpieczone bezpiecznikami z charakterystyką typu B (tzw. z szybkim czasem reakcji). Nie nadają się natomiast do stosowania w instalacjach przemysłowych, w szczególności zasilających silniki elektryczne. W związku z powyższym, zaciski klasy B powinny być używane tylko w obwodach wspomaganych bezpiecznikami z charakterystyką typu B. Klasa A Klasa B 6

7 Klasa A Klasa B Klasa A Klasa B Zaciski w klasie A są znacznie bezpieczniejszym wyborem dla przyłącza zasilającego rozdzielnicy. W złączach kablowych i licznikowych także zaleca się stosowanie zacisków w klasie A. Zaciski Ensto Clampo Pro posiadają klasę A i są odpowiednie do połączeń aluminium. 7

8 Pojedynek metali Łączenie przewodów aluminiowych i miedzianych Aluminium i miedź to metale nie współgrające ze sobą. Jeśli te dwa metale stykały by się, to przy odrobinie wilgoci wystąpiłaby korozja - proces, w którym metale zaczynają reagować ze sobą i jony przechodzą z metalu słabszego do silniejszego. Słabszy metal, w tym przypadku aluminium, uległby korozji. Słabsze połączenie przegrzane złącze W czasie, gdy połączenie w zaciskach słabnie, aby utrzymać natężenie prądu zacisk coraz bardziej się nagrzewa i ostatecznie, w wyniku stopienia części plastikowych, może dojść do pożaru. Bariera z cyny Nie wszystkie metale dobrze ze sobą reagują. Podczas gdy aluminium i miedź nie współpracują ze sobą, cyna dobrze współgra z tymi metalami, nie wywołując korozji. Dlatego też części przewodzące zacisków Ensto Clampo Pro - korpus i śruby - wykonane są z aluminium pokrytego cyną. Obudowa zacisku jest tak skonstruowana, że pomiędzy przewodami znajduje się bariera z poliamidu, która chroni przewody przed stykaniem się. Zainwestuj w bezpieczeństwo - upewnij się, że korzystasz z zacisków odpowiednich do połączeń przewodów aluminiowych i miedzianych - wypróbuj zaciski Ensto Clampo Pro. 8

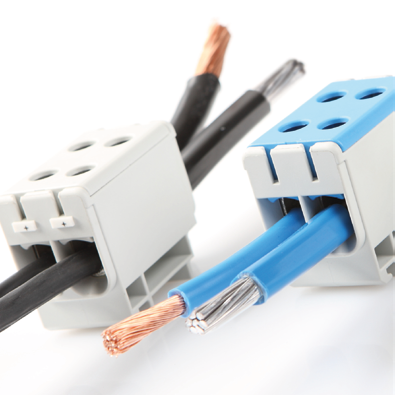

9 Clampo Pro umożliwia bezpieczne łączenie przewodów Al / Cu 9

10 Zaciski Ensto Clampo Pro O wszechstronnym zastosowaniu Seria zacisków uniwersalnych Ensto Clampo to doskonałe rozwiązanie zaprojektowane ze szczególnym uwzględnieniem wymagań przemysłu, o szerokim spektrum zastosowań - od tradycyjnych rozdzielnic, automatyki kontrolno-pomiarowej, po instalacje budownictwa mieszkaniowego. Zaciski Ensto Clampo Pro mogą być stosowane do przewodów Al i Cu, co jest dużym ułatwieniem zarówno dla projektantów w przemyśle OEM, jak i inżynierii mechanicznej. Łatwe magazynowanie W skład serii zacisków wchodzą tylko cztery wielkości zacisków pokrywające większość potrzeb instalacyjnych, co pozwala zaoszczędzić powierzchnię magazynowania. 10

11 Przemysł morski Transport Infrastruktura Oczyszczalnie ścieków Odnawialne źródła energii Pomiar i kontrola Automatyka bram oraz drzwi Rolnictwo 11

12 Zaciski uniwersalne Ensto Clampo Pro Dla przewodów Al/Cu od 2.5 mm 2 do 240 mm 2 Dlaczego Ensto Clampo Pro to najlepszy wybór? Certyfikacja zgodna z najnowszymi normami Aprobata w standardzie UL oraz Gost R, dzięki czemu zaciski mogą być eksportowane na rynek amerykański oraz rosyjski Odpowiednie do łączenia przewodów z aluminium i miedzi Mogą być stosowane jako główne przyłącze zasilające (testowane prądem zwarciowym) Łączenie przewodów wielodrutowych, większość przekrojów można zaciskać bez dodatkowych tulejek Szeroki zakres przekrojów łączonych przewodów dla każdego z zacisków np mm 2 Cechy techniczne Dzięki kompaktowej obudowie są mniejsze od innych dostępnych na rynku produktów Wstępnie pokryte pastą stykową [przeciwutleniacz] Prosta, niezawodna konstrukcja wykonana z monobloku Mogą być montowane na listwach DIN lub do płyty montażowej za pomocą śrub Przewody dokręca się szybko i pewnie za pomocą tylko jednej śruby Niezawodne i mocne dokręcanie śrub sześciokątnych (możliwość wielokrotnego odkręcania bez uszkodzenia śruby) Kodowanie kolorystyczne dla zacisków N i PE Inne zalety Ensto Clampo Pro Długoletnia obecność na rynku, wieloletnie doświadczenie firmy Ensto w produkcji zacisków Ensto to wiarygodny i sprawdzony producent Mała liczba elementów do magazynowania - oszczędność miejsca Zgodność K 4 Jub Normy Przewody z miedzi: EN : 2009 Przewody z aluminium: EN :2003 Informacje techniczne Przekrój: Al/Cu mm 2 Prąd znamionowy: A Materiał Obudowa: Poliamid Korpus i śruby: Aluminium pokryte cyną Właściwości mechaniczne Główka śruby: Sześciokątna Montaż: lub listwa DIN Uwaga: Zaleca się stosowanie tulejek podczas łączenia przewodów wielodrutowych* o następujących przekrojach (instalacja jednego przewodu) KE61, KE mm 2 KE62, KE mm 2 KE63, KE mm 2 KE64, KE mm 2 Nie zaleca się stosowania przewodów wielodrutowych o przekroju 240 mm 2 *Klasa 5, zgodnie z IEC 228 Druga Edycja 1978 Zaciski uniwersalne i osłony na zaciski Ensto Clampo Pro. Osłona ma kształt litery L, dzięki czemu zakrywa zarówno przestrzeń przyłączeniową, jak i otwór imbusowej śruby zaciskowej. Karty produktów wraz z rysunkami technicznymi dostępne są na stronie internetowej 12

13 Zaciski uniwersalne Ensto Clampo Pro Zaciski uniwersalne 1-torowe Ensto Clampo Pro Kod produktu KE61 KE61.2 KE61.3 Przekrój (mm²) Cu 2,5-50 mm² Al 6-50 mm² Cu 2,5-50 mm² Al 6-50 mm² Cu 2,5-50 mm² Al 6-50 mm² Kolor Prąd znamionowy (A) Napięcie znamionowe izolacji(v) Szary Cu 160 A, Al 145 A 800 V 5 mm Niebieski Cu 160 A, Al 145 A 800 V 5 mm Żółty/ Zielony 800 V 5 mm Śruba z łbem sześciokątnym (mm) KE mm² Szary Cu 245 A, Al 220 A 800 V 5 mm 20 Nm KE mm² Niebieski Cu 245 A, Al 220 A 800 V 5 mm 20 Nm KE mm² Żółty/ Zielony 800 V 5 mm 20 Nm KE63* mm² Szary Cu 320 A, Al 290 A 750 V 8 mm KE63.2* mm² Niebieski Cu 320 A, Al 290 A 750 V 8 mm KE63.3* mm² Żółty/ Zielony 800 V 8 mm KE mm² Szary Cu 425 A, Al 380 A 800 V 8 mm KE mm² Niebieski Cu 425 A, Al 380 A 800 V 8 mm KE mm² Żółty/ Zielony 800 V 8 mm Moment dokręcenia (Nm) 4 Nm (2.5-4mm²), 12 Nm (6-50mm²) 4 Nm (2.5-4mm²), 12 Nm (6-50mm²) 4 Nm (2.5-4mm²), 12 Nm (6-50mm²) 14 Nm (35-95mm²), 24 Nm ( mm²) 14 Nm (35-95mm²), 24 Nm ( mm²) 14 Nm (35-95mm²), 24 Nm ( mm²) 12 Nm (35-70mm²), 45 Nm (95-240mm²) 12 Nm (35-70mm²), 45 Nm (95-240mm²) 12 Nm (35-70mm²), 45 Nm (95-240mm²) Montaż Masa (kg) Opakowanie (szt) Kod EAN 13 Listwa DIN Listwa DIN Listwa DIN Klasa temperaturowa: T1 Temperatura pracy: max. 80 C Stopień zanieczyszczenia: 3 * W trakcie certyfikacji EN :2009 Prądy znamionowe podane w tabeli odnoszą się do maksymalnego przekroju przewodów. KE61 KE62 KE63.2 KE64.3 Zacisk uniwersalny Ensto Clampo Pro, blok 3-torowy Kod produktu Przekrój (mm²) Kolor Prąd znamionowy (A) Napięcie znamionowe izolacji(v) Śruba z łbem sześciokątnym (mm) Moment dokręcenia (Nm) Montaż Masa (kg) Opakowanie (szt) Kod EAN 13 KE61.03 Cu 2,5-50 mm² Al 6-50 mm² Szary Cu 160 A, Al 145 A 800 V 5 mm 4 Nm (2.5-4mm²), 12 Nm (6-50mm²) Listwa DIN Klasa temperaturowa: T1 Temperatura pracy: max. 80 C Stopień zanieczyszczenia: 3 Prądy znamionowe podane w tabeli odnoszą się do maksymalnego przekroju przewodów. KE

14 Zaciski uniwersalne Ensto Clampo Pro Zaciski rozgałęźne Ensto Clampo Pro, 1-torowe, 4 szczęki Kod produktu KE66 KE66.2 KE66.3 Przekrój (mm²) Cu 2,5-50 mm² Al 6-50 mm² Cu 2,5-50 mm² Al 6-50 mm² Cu 2,5-50 mm² Al 6-50 mm² Kolor Prąd znamionowy (A) Napięcie znamionowe izolacji (V) Szary Cu 160 A, Al 145 A 800 V 5 mm Niebieski Cu 160 A, Al 145 A 800 V 5 mm Żółty/ Zielony 800 V 5 mm Śruba z łbem sześciokątnym (mm) KE mm² Szary Cu 245 A, Al 220 A 800 V 5 mm 20 Nm KE mm² Niebieski Cu 245 A, Al 220 A 800 V 5 mm 20 Nm KE mm² Żółty/ Zielony 800 V 5 mm 20 Nm KE mm² Szary Cu 320 A, Al 290 A 800 V 8 mm KE mm² Niebieski Cu 320 A, Al 290 A 800 V 8 mm KE mm² Żółty/ Zielony 800 V 8 mm KE mm² Szary Cu 425 A, Al 380 A 800 V 8 mm KE mm² Niebieski Cu 425 A, Al 380 A 800 V 8 mm KE mm² Żółty/ Zielony 800 V 8 mm Moment dokręcenia (Nm) 4 Nm (2.5-4mm²), 12 Nm (6-50mm²) 4 Nm (2.5-4mm²), 12 Nm (6-50mm²) 4 Nm (2.5-4mm²), 12 Nm (6-50mm²) 20 Nm (35-95mm²), 30 Nm ( mm²) 20 Nm (35-95mm²), 30 Nm ( mm²) 20 Nm (35-95mm²), 30 Nm ( mm²) 12 Nm (35-70mm²), 45 Nm (95-240mm²) 12 Nm (35-70mm²), 45 Nm (95-240mm²) 12 Nm (35-70mm²), 45 Nm (95-240mm²) Montaż Masa (kg) Opakowanie (szt) Kod EAN 13 Listwa DIN Listwa DIN Listwa DIN Klasa temperaturowa: T1 Temperatura pracy: max. 80 C Stopień zanieczyszczenia: 3 Prądy znamionowe podane w tabeli odnoszą się do maksymalnego przekroju przewodów. KE66 KE67 KE68.2 KE69.3 Akcesoria Kod produktu Opis Masa (kg) Opakowanie (szt) Kod EAN 13 Osłony na zaciski KEL61 Osłona na zaciski do KE61, KE KEL62 Osłona na zaciski do KE62, KE KEL63 Osłona na zaciski do KE63, KE KEL64 Osłona na zaciski do KE64, KE Pozostałe akcesoria PP37 Listwa DIN, 35 mm, stal, długość 2 m KRL2 Uchwyt końcowy to listwy DIN, PP Osłona na zaciski, KEL62. Listwa DIN, 35 mm, PP37. Uchwyt końcowy do listwy DIN, KRL2. 14

15 Zaciski uniwersalne Ensto Clampo Pro Oznaczniki Każdy pasek zawiera 10 oznaczników. Kod produktu Opis Masa (kg) Opakowanie (paski) Kod EAN 13 PM34.00 Oznacznik"0" PM34.01 Oznacznik"1" PM34.02 Oznacznik"2" PM34.03 Oznacznik"3" PM34.04 Oznacznik"4" PM34.05 Oznacznik"5" PM34.06 Oznacznik"6" PM34.07 Oznacznik"7" PM34.08 Oznacznik"8" PM34.09 Oznacznik"9" PM34.10 Oznacznik PM34.11 Oznacznik"R" PM34.12 Oznacznik"S" PM34.13 Oznacznik"T" PM34.14 Oznacznik"U" PM34.15 Oznacznik"V" PM34.16 Oznacznik"W" PM34.19 Oznacznik"L" PM34.22 Oznacznik"+" PM34.23 Oznacznik"-" PM34.24 Oznacznik PM34.25 Oznacznik"N" PM34.26 Oznacznik"L1" PM34.27 Oznacznik"L2" PM34.28 Oznacznik"L3" PM34.29 Oznacznik"PE" PM34.05 Aprobaty UL Kod produktu Przewód AWG* 1 przewód/ zacisk AWG* 2 przewody Cu/ zacisk AWG* 3 przewody Cu/ zacisk Napięcie znamionowe izolacji (V) Prąd znamionowy (A) Moment dokręcenia (Nm) Śruba z łbem sześciokątnym (mm) Wymiary (Szer. x Wys. x Gł.) Zaciski uniwersalne 1-torowe KE61 Cu 1/ x 49 x 43 mm Al 1/ (90 funt/cal) (0.7 x 1.9 x 1.7 In) KE62 Cu 4/ x 86 x 49 mm Al 4/ (126 funt/cal) (0.9 x 3.4 x 1.9 In) KE63 Cu / x 95 x 59 mm Al (216 funt/cal) (1.2 x 3.7 x 2.3 In) KE64 Cu 500-3/0 2/0-2 1/ x 130 x 67 mm Al 500-3/ (360 funt/cal) (1.5 x 5.1 x 2.6 In) Zacisk uniwersalny, blok 3-torowy KE61.03 Cu 1/ x 49 x 43 mm Al 1/ (90 funt/cal) (1.9 x 1.9 x 1.7 In) Zaciski rozgałęźne KE66 Cu 1/ x 49 x 43 mm Al 1/ (90 funt/cal) (1.2 x 1.9 x 1.7 In) KE67 Cu 4/ x 86 x 49 mm Al 4/ (126 funt/cal) (1.7 x 3.4 x 1.9 In) KE68 Cu / x 95 x 59 mm Al (216 funt/cal) (2.0 x 3.7 x 2.3 In) KE69 Cu 500-3/0 2/0-2 1/ x 130 x 67 mm Al 500-3/ (360 funt/cal) (2.5 x 5.1 x 2.6 In) Aprobata UL 1059, kategoria UL XCFR2, plik E * AWG = American Wire Gauge Materiał izolacyjny poliamid, stopień palności V-2 (UL94). Wszystkie zaciski KE61-KE69 pokryte są wstępnie pastą stykową zapobiegającą utlenianiu. Przydatność zacisków UL powinna być każdorazowo oceniona przez inwestora/specjalistę w kraju montażu. 15

16 Rysunki techniczne, zaciski uniwersalne Ensto Clampo Pro Wymiary w mm KE61 KE62, KE63 A B C D E F G I KE KE KE64 KE61.03 KE66 KE67, KE68 A B C D E F G I KE KE

17 Rysunki techniczne, zaciski uniwersalne Ensto Clampo Pro Wymiary w mm KE69 KEL61 KEL62 KEL63 KEL64 17

18 Dobór zacisków Ensto Clampo Przewody, które można stosować do zacisków: ilość, przekrój i typ. Nominalny przekrój wyróżniono wytłuszczonym drukiem Wymogi niektórych aparatów mogą ograniczać ilość podłączanych przewodów W jednej szczęce zacisku należy zaciskać przewody o co najwyżej trzech kolejnych przekrojach Nie należy przekraczać wartości znamionowej prądu W jednej szczęce zacisku należy zaciskać ten sam typ przewodu Po instalacji przewodów należy sprawdzić jakość połączeń Zaleca się stosowanie tulejek dla przewodów wielodrutowych Zgodnie ze standardem SFS 6000: , każdy przewód N i PE musi posiadać oddzielny zacisk Liczba przewodów wskazanych poniżej odnosi się do zacisków instalowanych w rozdzielnicach przemysłowych (SGS FIMKO). Kod produktu Rodzaj przewodu Przekrój przewodów (mm 2 ) oraz ilość przewodów/szczękę Poniższe wartości odnoszą się do instalacji przemysłowych Prąd Napięcie Moment dokręcenia znamionowy znamionowe (Nm) (A) izolacji (V) Zaciski uniwersalne Ensto Clampo Pro KE61 Al (2.5-4mm²) Cu (6-50mm²) KE62 Al Cu KE63 Al (35-95 mm 2 ) Cu ( mm 2 ) KE64 Al (35-70 mm2) Cu (95-240mm²) KE66 Al (2.5-4mm²), Cu (6-50mm²) KE67 Al Cu KE68 Al (35-95mm²) Cu ( mm²) KE69 Al (35-70mm²) Cu (95-240mm²) 18

19 19

20 Ensto Ensto to międzynarodowa, przemysłowa, grupa biznesowa z Finlandii specjalizująca się w projektowaniu, produkcji i sprzedaży systemów dystrybucji energii elektrycznej oraz rozwiązań z zakresu elektrotechniki. W swoich działaniach postępujemy zgodnie ze strategią zrównoważonego rozwoju firmy, w której troszczymy się o środowisko. Produkty Ensto wytwarzane w siedmiu różnych krajach są przyjazne dla środowiska, wydajne energetycznie i emitują do atmosfery minimalną ilość dwutlenku węgla. Fakty Rok założenia 1958 Liczba zatrudnionych Biura handlowe w 20 krajach Obrót 240 M Siedziba Porvoo w Finlandii Cleantech Cleantech to wszystkie produkty, usługi, procesy i technologie, które zapobiegają lub ograniczają skutki działań szkodliwych dla środowiska. Cleantech oznacza lepszą jakość, efektywność i rentowność. Ensto wraz z kilkoma innymi fińskim firmami znajduje się w czołówce firm, których działalność proekologiczna obejmuje kilka strategicznych sektorów gospodarki. 3/2013 Lokalizacje Ensto Inne kraje eksportu Sprzedaż & produkcja Sprzedaż Ensto Pol Sp. z o.o. ul. Starogardzka 17a Straszyn Tel Fax biuro@ensto.com
