1 Grupa 1: płytki ceramiczne Grupa 2: płytki gresowe 2.1 Płytka gresowa QZ03, wymiar modularny 30 cm x 30 cm, grubość 8 mm, wykończenie: natura; producent: Nowa Gala, płytka nieszkliwiona, prasowana na sucho, nasiąkliwość wodna E<0,1%, siła łamiąca min N, wytrzymałość na zginanie min. 50 N/mm 2, mrozoodporna, odporność na ścieranie wgłębne max 140 mm 3, odporność na działanie środków chemicznych domowego użytku: klasa UA, odporność na działanie kwasów i zasad o słabym stężeniu: klasa ULA, odporność na działanie kwasów i zasad o mocnym stężeniu: klasa UHA, skuteczność antypoślizgowa: R9, grubość: 8 mm plus/minus2,5% pierwsza klasa jakości (gatunek I) 2.2 Płytka gresowa QZ03, wymiar modularny 30 cm x 30 cm, grubość 8 mm, wykończenie: struktura; producent: Nowa Gala, płytka nieszkliwiona, prasowana na sucho, nasiąkliwość wodna E<0,1%, siła łamiąca min N, wytrzymałość na zginanie min. 50 N/mm 2, mrozoodporna, odporność na ścieranie wgłębne max 140 mm 3, odporność na działanie środków chemicznych domowego użytku: klasa UA, a) piwnica: 80 m 2 a) piwnica: 35 m 2 Str. 1 z 11

2 odporność na działanie kwasów i zasad o słabym stężeniu: klasa ULA, odporność na działanie kwasów i zasad o mocnym stężeniu: klasa UHA, skuteczność antypoślizgowa: R11, grubość: 8 mm plus/minus2,5% pierwsza klasa jakości (gatunek I) Grupa 3: spoiny (zaprawy i masy do spoinowania) 3.5 Spoina cementowa, standard MAPEI - Ultracolor, nr kat 144 czekolada; Charakterystyka jak 3.1 a) piwnica: 230 mb 3.6 Spoina cementowa, standard MAPEI - Ultracolor, nr kat 259 orzech; Charakterystyka jak 3.1 a) piwnica: 566 mb Jak Spoina silikonowa, standard MAPEI - Mapesil AC, nr kat 144 czekolada; Charakterystyka jak 3.11 Jak Spoina silikonowa, standard MAPEI - Mapesil AC, nr kat 259 orzech; Charakterystyka jak 3.11 a) piwnica: 36 mb a) piwnica: 67 mb Grupa 4: wykładziny posadzkowe 4.2 Wykładzina PCV standard POLYFLOR seria 2000 Pu, Marbleised, grub. 2 mm, wzór Stonewall, 8230, sznur spawalniczy w/r 9200: Homogeniczna wykładzina podłogowa winylowa; Fabryczne pokrycie poliuretanową warstwą ochronną; Grubość: 2 mm; Ciężar: 3,55 kg/m 2 ; Szerokość rulonu: 2 m; a) piwnica: 9 m 2 Str. 2 z 11

3 Klasa twardości: K5; Odporność na ścieranie: grupa M; Odporność ogniowa: B1; Przewodnictwo: ; Światłoodporność: >7 Atest trudnopalności; Uwaga: Posadzki wykonywać w danym pomieszczeniu z jednego arkusza wykładziny. Arkusz docinać na wymiar na podstawie indywidualnych pomiarów w poszczególnych pomieszczeniach, z uwzględnieniem kątów (pomiary przekątnych) oraz liniowości krawędzi (sprawdzanie za pomocą naciągniętej linki). Na posadzkach w pomieszczeniach nie mogą wystąpić łączenia (styki) arkuszy wykładziny. Styki wystąpią jedynie w progach drzwiowych (arkusze wykładziny muszą być wycięte z odpowiednimi wydłużeniami) i będą okrawędziowane profilami progowymi. Grupa 5: profile ścienne 5.6 Profil wykończeniowy ścienny narożny zewnętrzny, kolor 259: orzech (wzornik kolorów MAPEI); Profil wykończeniowy PCV zewnętrzny o podwyższonej wytrzymałości, 8 mm. a) piwnica: 43 mb Str. 3 z 11

4 Grupa 6: profile posadzkowe 6.2 Profil narożny do płytek terakotowych mosiężny; Symbol MS 10,MS 12,5 lub MS 15 (dobrać do grubości płytki posadzkowej) wg katalogu MB DAREK; Producent: Przedsiębiorstwo Produkcyjne DAREK, Ełk a) piwnica: 1 mb Wg producenta drzwi ppoż. PP Progi w dostawie z drzwiami ppoż. Kolor jak ościeżnica drzwi (patrz zestawienia drzwi w tomie 1). a) piwnica: 2 szt. Grupa 7: lustra łazienkowe Grupa 8: farby nawierzchniowe Emalia ftalowa biała Emalia ftalowa ogólnego stosowania, wysoka trwałość bieli Emulsja szorowalna standard DULUX kolor biały bazowy; Szorowalna emulsja akrylowa do ścian i sufitów, a) piwnica: 2 m 2 a) piwnica: 84 m 2 Str. 4 z 11

5 odporna na tłuszcz i zabrudzenia aksamitna, odporna na szorowanie detergentami; umożliwiająca oddychanie ścian standard DULUX kuchnia i łazienka ; Liczba warstw 2 + podkład Dulux Grunt Grupa 9: elementy wod-kan 9.1 Zlew Zlew jednokomorowy, stalowy, emaliowany, wiszący, 60 cm x 60 cm 9.11 Bateria do zlewu Bateria chromowana 9.21 Zawór podłączeniowy do pralki: Komplet składający się z podłączenia poboru wody do pralki automatycznej i podłączenia odpływu wody zużytej z pralki do kanalizacji; Wykończenie: chrom 9.22 Zawór ze złączką do węża: Wykończenie: chrom 9.23 Zawór odcinający: 9.31 oraz symbol graficzny Zawór odcinający do baterii zlewozmywakowej, Zawór doprowadzający wodę do miski ustępowej, Zawór odcinający zasilanie do pralek automatycznych i do zlewozmywaków; Ta kategoria obejmuje wszelkie zawory montowane na ścianach pomieszczeń zawory widoczne dla użytkownika; Wykończenie: chrom Wpust posadzkowy Wpust posadzkowy - design: kwadrat; wykończenie: stal nierdzewna; gabaryty w rzucie: ok.; 10 cm x 10 cm a) piwnica: 3 szt. Ujęte w tomie 3 a) piwnica: 3 szt. Ujęte w tomie 3 a) piwnica: 10 kpl. Ujęte w tomie 3 a) piwnica: 2 szt. Ujęte w tomie 3 a) piwnica: 2 szt. Ujęte w tomie 3 a) piwnica: 3 szt. Ujęte w tomie 3 Str. 5 z 11

6 Grupa 10: elementy c.o Grzejnik do pralni i suszarni Grzejnik panelowy, wykończenie: lakierowany biały a) piwnica: 2 szt. Ujęte w tomie 4 Grupa 11: elementy elektryczne 11.1 Oprawa oświetleniowa nasufitowa (pralnia i suszarnia) 11.2 Oprawa oświetleniowa nasufitowa (przedsionek przeciwpożarowy) 11.9 Oprawa oświetleniowa nasufitowa (korytarz w piwnicy) a) piwnica: wg tomu 5. a) piwnica:wg tomu 5 a) piwnica:wg tomu Oprawa oświetlenia awaryjnego a) piwnica:wg tomu Oprawa oświetlenia ewakuacyjnego kierunkowego a) piwnica: wg tomu Gniazdko wtyczkowe pojedyncze bryzgoszczelne (pralnia, suszarnia, łazienki i korytarze); Kolor: biały; Wyłącznik oświetleniowy pojedynczy; Kolor: biały; a) piwnica: wg tomu 5 a) piwnica: wg tomu 5. Grupa 12: wywietrzaki i drzwiczki Wg załącznika WPPOŻ Wywietrzak z przeciwpożarowym zaworem odcinającym EI60, biały; Wywietrzak. O odporności ogniowej EI 60: Przeciwpożarowy zawór odcinający BCF1H-DN =- 160 (przed zamówieniem sprawdzić wielkość średnicy i wybrać długość kołnierza); kolor RAL 9003; FU=70; Producent: PANOL Szczecin a) piwnica: 3 szt. Str. 6 z 11

7 KW Kratka wentylacyjna z siatką 14 cm x 21 cm, biała; Kratka wentylacyjna z siatką 14 x 21 cm, kod produktu wg katalogu HARDI, kolor biały, producent: HARDI & HARDI 2, Oborniki Śląskie a) piwnica: 1 szt. -- R Drzwiczki rozwierane ppoż. EI60; Drzwiczki do rewizji na pionach kanalizacyjnych; rozwierane, przeciwpożarowe o odporności ogniowej EI 60, mocowane w ścianie z płyt ProMonta grub. 8 cm; wykończone blachą lakierowaną; malowane wykończeniowo farbą olejną w kolorze ściany (inny kolor na każdej kondygnacji); wymiary w świetle ościeżnicy: szer. 40 cm, wys. 30 cm; Producent: MARTECH, Puszczykowo, ul. Niwka Stara -- E Drzwiczki rozwierane ppoż. EI60; Drzwiczki zamykające wnękę z rozdzielnicą elektryczną, rozwierane, przeciwpożarowe o odporności ogniowej EI 60, mocowane w ścianie z płyt ProMonta grub. 8 cm; wykończone blachą lakierowaną; malowane wykończeniowo farbą olejną w kolorze ściany (inny kolor na każdej kondygnacji); wymiary w świetle ościeżnicy: szer. 40 cm, wys. 60 cm; Producent: MARTECH, Puszczykowo, ul. Niwka Stara a) piwnica: 1L, 1P a) piwnica: 1P Grupa 13: akcesoria -- OD Odbojnik drzwiowy mocowany do ściany, metalowy, wykończenie chrom. a) piwnica: 2 szt. -- Symbol Linki suszarnicze a) piwnica: 6 szt. Str. 7 z 11

8 graficzny Linki powlekane tworzywem, dług. 3,50 m -- WB Wieszak pojedynczy chromowany Wieszak hakowy hak poziomy mocowany w ścianie za pomocą kołka rozporowego średn. min. 12 mm; średnica pręta wieszaka min. 8 mm; zakończenie wyoblone a) piwnica: 12 szt. SD Szyldy drzwiowe z numeracją pomieszczeń. System szyldów z eloksalowanego aluminium, ramka z matowego aluminium, lekko wypukła powierzchnia, pokrywa z odblaskowego pleksiglasu, wkładane szyldy z papieru. Wymiary 100 mm x 50mm x 8 mm. Standard Kaiser +Kraft, art. nr a) piwnica: 2 szt. Treść oznakowania poda Inwestor Str. 8 z 11

9 -- Symbol graficzny -- Symbol graficzny Grupa 14: zabudowa wnękowa, meble, sprzęt AGD Pralka automatyczna: Gabaryty do: szer. 60 cm x głęb. 60 cm x wys. 85 cm Panel sterujący w języku polskim, pojemność min. 6 kg, precyzyjna automatyka wagowa, system kontroli piany, system równomiernego rozłożenia ładunku, system zapobiegający wypłukiwaniu detergentu, programy prania m. in.: bawełny, wełny, tkanin delikatnych, tkanin syntetycznych, możliwość prania obuwia sportowego, program antybakteryjny; Funkcje: regulacja ilości obrotów, regulacja temperatury, zatrzymanie płukania, płukanie intensywne, pranie wstępne, bez ograniczeń, Eco+; Wskaźniki: przebiegu programu, czasu pozostałego do końca programu; Klasa jakości prania: A; Bęben ze stali nierdzewnej, samoczyszczący filtr, kolor biały Suszarka automatyczna Gabaryty do: szer. 60 cm x głęb. 60 cm x wys. 85 cm Suszarka kondensacyjna, pojemność 6 kg; Programy: do suszenia bawełny, do suszenia tkanin syntetycznych, do suszenia tkanin delikatnych, suszenie szybkie, suszenie delikatne, suszenie bez zagnieceń; Wyświetlacz czasu pozostałego do końca programu, Wskaźnik przebiegu programu; Szeroki otwór i kąt otwarcia drzwi: przekątna drzwiczek min. 41 cm; Zbiornik na wodę powstałą podczas procesu kondensacji, możliwość podłączenia bezpośrednio do kanalizacji ściekowej; Samoczyszczący filtr, bęben ze stali nierdzewnej; Kolor biały; Str. 9 z 11 a) piwnica: 10 szt. 2 szt.w zakresie; pozostałe 8 szt. dostawa i montaż: Inwestor a) piwnica: 2 szt.

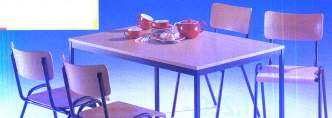

10 Symbol graficzny Stół drewniany z blatem laminowanym 70 cm x 70 cm; Stelaż stalowy, 4 nogi; Blat w imitacji drewna bukowego, szkielet szarobrązowy lakierowany proszkowo; Standard: Kaiser+Kraft, nr kat F1, lecz wymiary 700 x 700 x 720 mm a) piwnica: 1 szt. Symbol graficzny Krzesła twarde; Siedzisko i oparcie ze sklejki bukowej lakierowanej bezbarwnie, szkielet stalowy szarobrązowy; krzesła przystosowane do ustawiania w stos; Standard: Kaiser+Kraft, nr kat F1 a) piwnica: 2 szt. Str. 10 z 11

11 Uwagi Uwaga 1: W powyższym zestawieniu podano jedynie elementy i materiały widoczne w wnętrzach, kształtujące architekturę wnętrz. Pominięto jednak projektowane drzwi i okna. Ponadto w zestawieniu pominięto elementy istniejące zachowywane, które znalazły się w tabelarycznym wykazie sporządzonym w układzie pomieszczeń. Uwaga 2: Kolory wzorów poszczególnych elementów i materiałów odwzorowane są na wydrukach jedynie w przybliżeniu. Rozstrzygające są oryginalne wzorniki lub próbki materiałowe i kolorystyczne. W szczególności w przypadku farb emulsyjnych szorowalnych obowiązują kolory wg DULUX TRADE colour palete. W przypadku spoin obowiązują kolory oryginalnego wzornika Ultracolor 2004 MAPEI Nowa Gama Kolorów. Uwaga 3: Zastosowane płytki posadzkowe, cokolikowe i ścienne muszą odpowiadać próbkom materiałowym, będącym w posiadaniu Inwestora Uwaga 4: Elementy i materiały określone w tabeli wyznaczają standard, który winien być zrealizowany przy ścisłym zastosowaniu tych materiałów, elementów i związanych z nimi technologii lub przy zastosowaniu materiałów, elementów i technologii równoważnych pod względem własności techniczno-wytrzymałościowych, wymiarowych, wszystkich innych użytkowych (np. gwarancja szczelności izolacji), organoleptycznych (faktura, kolorystyka, wzornictwo elementów widocznych), poziomu designu i estetyki. Uwaga 5: Zabrania się mieszania elementów i materiałów z różnych technologii i od różnych producentów w zakresie systemu izolacji wodoszczelnych, wymalowań, chemii do układania płytek ceramicznych i gresowych. Uwaga 6: Dobrane wzory i kolory materiałów i elementów tworzą w poszczególnych pomieszczeniach zharmonizowaną strukturę kompozycyjną. Jakakolwiek zmiana jednego elementu pociąga za sobą konieczność przeanalizowania i ponownego doboru elementów pozostałych. Uwaga 7: W ilościach (powierzchniach, długościach) dotyczących powłok malarskich, płytek okładzinowych, spoin, listew i wykładzin nie uwzględniono dodatków na ubytki. Uwaga 8: Elementy wyszczególnione w grupach 9, 10, 11 są ujęte w odpowiednich częściach branżowych niniejszego opracowania projektowego. Opracował: mgr inż. arch. Wojciech Tkaczyk Poznań, sierpień 2006 r. Str. 11 z 11
