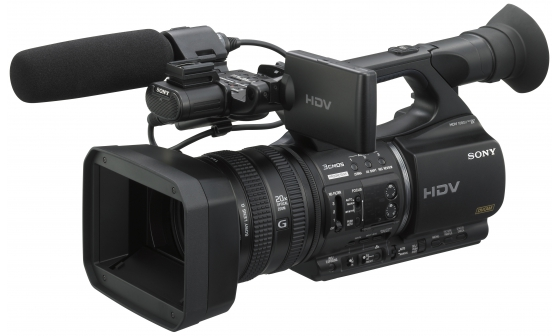

HVR-Z5E. Kamkorder HVD z 3 przetwornikami ClearVid CMOS 1/3 cala umożliwiający zapis w standardzie HD/SD. Omówienie

Transkrypt

1 HVR-Z5E Kamkorder HVD z 3 przetwornikami ClearVid CMOS 1/3 cala umożliwiający zapis w standardzie HD/SD Omówienie Kamkorder HVR-Z5E został opracowany z myślą o jeszcze większej kreatywności oraz najwyższej jakości optyki i dźwięku. Kamkorder jest wyposażony w nowy obiektyw G Lens firmy Sony, który pozwala uzyskać wyjątkowej jakości obraz o doskonałej rozdzielczości, kolorystyce i kontraście. Układ 3 matryc CMOS ClearVid wraz z technologią Exmor zapewnia doskonałą czułość przy słabym świetle. Ten kompaktowy kamkorder doskonale sprawdza się w sytuacjach, gdy wymagana jest wysoka jakość obrazu w zastanych warunkach oświetleniowych. Ergonomicznie zaprojektowany korpus umożliwia rejestrację obrazu w każdych warunkach, zapewniając jednocześnie wysoką jakość oraz niezawodne działanie, z których firma Sony słynie na całym świecie. HVR-Z5E umożliwia standardowo korzystanie z macierzystych progresywnych trybów nagrywania w formacie HDV 1080/25p. Nowatorski HYBRYDOWY system zapisu firmy Sony umożliwia użycie opcjonalnego rejestratora HVR-DR60 lub HVR- MRC1K. Pozwala to na jednoczesny zapis w formacie HDV i/lub DV/DVCAM na dwóch nośnikach, co ułatwia pracę z systemem do montażu nieliniowego i archiwizację. Wysokiej jakości obiektyw G Lens firmy Sony Kamkorder HVR-Z5E jest wyposażony w charakteryzujący się doskonałymi parametrami optycznymi obiektyw G Lens firmy Sony. Ten zaawansowany obiektyw zawdzięcza swoją jakość wyjątkowej technice optycznej i niezwykle rygorystycznej kontroli jakości firmy Sony. Ponadto obiektyw został zoptymalizowany w taki sposób, aby doskonale uzupełniał zalety zaawansowanego przetwornika obrazu i technologii przetwarzania obrazu, poszerzając możliwości filmowania. HVR-Z5E 1

2 Przetwornik ClearVid CMOS 1/3 cala Nowo opracowany układ 3 przetworników ClearVid CMOS 1/3 cala zapewnia wysoką rozdzielczość, bardzo dużą czułość, szeroki zakres dynamiki i doskonałe odwzorowanie kolorów. Pozwala uzyskać większą rozdzielczość niż dotychczasowe technologie zmiany położenia pikseli bez względu na równowagę pomiędzy składowymi koloru. Zapewnia doskonałe działanie w warunkach słabego oświetlenia, co jest szczególnie ważne dla operatorów kamer, którzy nie mogą kontrolować oświetlenia, np. podczas filmowania ślubów i wesel. Niższe zużycie energii niż w przypadku tradycyjnych przetworników CCD. Technologia Exmor zastosowana w nowym przetworniku CMOS zmniejsza poziom szumów podczas konwersji sygnału analogowego na cyfrowy. Możliwość wyboru trybów progresywnych 25p W kamerze HVR-Z5E można dokonać wyboru pomiędzy trybem skanowania 25p (takim samym jak w kamerze HVR-V1E) oraz macierzystym trybem nagrywania 25p. W drugim wariancie obraz jest jednocześnie skanowany i nagrywany jako sygnał progresywny. Równoczesne progresywne skanowanie i nagrywanie zapewnia lepszą jakość odtwarzania progresywnego. Rozwiązanie to dodatkowo poszerza zakres zastosowań. Kamera może służyć zarówno do nagrywania budżetowych filmów w trybie 25p, jak i produkcji standardowych programów telewizyjnych z obrazem z przeplotem. Połączenie progresywnego filmowego wyglądu nagrań z funkcją korekcji krzywej gamma czyni z kamery idealne narzędzie do produkcji filmowej. HYBRYDOWE rozwiązanie w trzech wymiarach w zakresie nośników pamięci, formatów i organizacji pracy Kamkorder HVR-Z5E może pracować w trybie HYBRYDOWYM w połączeniu z opcjonalnym rejestratorem VHR-MRC1K. W tym trybie materiał filmowy i dźwięk można zapisywać jednocześnie na taśmie i na standardowej karcie pamięci CompactFlash (CF). Pozwala to operatorowi zapisywać w zależności od wymagań materiał w jakości HD na taśmie i na karcie CF, materiał w jakości SD na taśmie i na karcie CF lub też materiał w jakości HD na taśmie, a materiał w jakości SD na karcie CF. Kamkorder HVR-Z5E został wyposażony w specjalną stopkę* umożliwiającą bezpośrednie podłączenie rejestratora HVR-MRC1K bez potrzeby użycia kabla. To inteligentne połączenie nigdy nie zakłóca rejestracji obrazu. Ergonomicznie zintegrowana konstrukcja zapewnia prostszą obsługę w każdych warunkach rejestracji obrazu. Rejestrator HVR-MRC1K automatycznie synchronizuje się z poleceniami kamery dotyczącymi zapisu. Podczas użytkowania rejestratora HVR-MRC1K w trybie hybrydowym dostępne są różne opcje zapisu. Obejmują one zapis synchroniczny, zapis na kolejnym nośniku po zapełnieniu pierwszego nośnika lub wyłącznie zapis z użyciem rejestratora HVR-MRC1K. Ponadto kamkorder HVR-Z5E może wyświetlać informacje o stanie rejestratora HVR-MRC1K na swoim wyświetlaczu, co umożliwia ich łatwy podgląd. Dostępne są informacje dotyczące stanu połączenia, stanu zapisu i pozostałego czasu zapisu na karcie pamięci CF. Możliwość kontrolowania pracy rejestratora HVR-MRC1K bez konieczności obserwowania tylnego panelu to duża wygoda dla operatora. * Inteligentna stopka stanowi wejście i wyjście dla strumienia HDV/DV oraz zapewnia zasilanie rejestratora HVR-MRC1K. Gdy urządzenie jest podłączone do kamkordera, nie jest dostępne złącze i.link. HVR-Z5E 2

3 Funkcje Najważniejsze cechy obiektywu G Lens zastosowanego w kamkorderze HVR-Z5E Obiektyw szerokokątny G Lens o ogniskowej 29,5 mm (równoważnik dla filmu 35 mm) zastosowany w kamkorderze HVR-Z5E doskonale sprawdza się w różnych sytuacjach od szerokich krajobrazów aż po ujęcia, w których trudno jest zachować odpowiednią odległość od filmowanego obiektu. 20-krotny zoom optyczny umożliwia filmowanie z użyciem szerokiego zakresu zoomu. Dwa elementy ze szkła o bardzo niskim poziomie dyspersji (ED) ograniczają aberrację chromatyczną spowodowaną przez różnice w załamaniu światła, aby zminimalizować efekt kolorowych obwódek. Zaawansowana konstrukcja obiektywu, składającego się z 10 grup i 15 elementów, obejmuje także zespolone soczewki asferyczne, dzięki czemu można uzyskać żywy, wyraźny obraz nawet podczas filmowania przy wysokim współczynniku zoomu. Dzięki zaawansowanej optyce obiektywu można w pełni wykorzystać możliwości układu 3 matryc CMOS ClearVid, uzyskując obraz o wyższej rozdzielczości i niższym poziomie szumów nawet podczas filmowania przy bardzo słabym świetle. Składająca się z sześciu listków przysłona jest niemal idealnie okrągła, co pozwala uzyskiwać piękne rozmycia tła. Łatwa obsługa obiektywu Nowo zaprojektowane funkcje sterowania ustawieniami ostrości, zoomu i przysłony zapewniają wygodną obsługę obiektywu. Pierścień przysłony, umieszczony podobnie jak w tradycyjnych profesjonalnych obiektywach obok pierścienia zoomu, umożliwia bardzo precyzyjną regulację ekspozycji. Funkcję zoomu można regulować na różne sposoby przy użyciu pierścienia obiektywu, dźwigni przy uchwycie obiektywu lub dźwigni na uchwycie kamery. Ponadto po wybraniu trybu szybkiego zoomu przejście z trybu szerokokątnego do trybu teleobiektywu odbywa się 1,5 krotnie szybciej niż w kamkorderze HVR-V1E. Kamera HVR-Z5E została także wyposażona w 3 wbudowane filtry neutralne (ND) i umożliwia zastosowanie konwertera szerokokątnego 0,8x. Układ 3 przetworników ClearVid CMOS 1/3 cala Nowo opracowany układ 3 matryc CMOS ClearVid 1/3 cala charakteryzuje się obróconymi o 45 stopni pikselami na każdej z matryc, co zwiększa rozdzielczość sygnału, a jednocześnie pozwala zachować odpowiednio dużą powierzchnię każdego piksela. Układ 3 matryc CMOS ClearVid w połączeniu z procesorem Enhanced Imaging Processor (EIP) zapewnia wysoką rozdzielczość, bardzo dużą czułość, szeroki zakres dynamiki oraz doskonałą reprodukcję kolorów. W niewielkich kamkorderach z matrycą 3CCD tradycyjnie stosowana jest technologia Pixel Shift Interpolation. Jednak do maksymalizacji rozdzielczości wymaga ona wszystkich trzech składowych koloru (RGB). Jeśli dany obiekt nie ma co najmniej jednej składowej koloru, rozdzielczość tego obiektu ulega pogorszeniu. System 3 matryc CMOS ClearVid działa inaczej. Dzięki zaawansowanej i wyjątkowej technice interpolacji zawsze zapewnia maksymalną rozdzielczość bez względu na równowagę pomiędzy składowymi koloru. Większa funkcjonalność dzięki technologii Exmor Kamkorder HVR-Z5E oferuje najnowsze rozwiązania, w tym technologię Exmor, która wykorzystuje pełen potencjał układu 3 matryc CMOS ClearVid. Technologia Exmor, w której zastosowano konwersję analogowo-cyfrową kolumn równoległych oraz podwójną eliminację szumów, jest wykorzystywana również w najbardziej zaawansowanych modelach firmy Sony. W każdym rzędzie pikseli zastosowano wiele konwerterów analogowo-cyfrowych, które przekształcają sygnały natychmiast po ich wygenerowaniu. W tradycyjnej technologii na cały mikroukład przypada tylko jeden konwerter analogowo-cyfrowy. HVR-Z5E 3

4 Technologia Exmor eliminuje wpływ zewnętrznych szumów docierających do strumienia sygnału w trakcie jego przesyłania do przetwornika A/C. Wynikiem tego jest sygnał cyfrowy o bardzo wysokiej jakości i wyjątkowo niskim poziomie szumów. Poprawia to znacznie jakość obrazu uzyskiwanego podczas filmowania przy słabym świetle. Zastosowanie tej przełomowej technologii w układzie 3 matryc CMOS ClearVid 1/3 cala pozwoliło uzyskać czułość na poziomie 1,5 luksa*. * Przy ustawieniach: szybkość migawki 1/25 s, przesłona ustawiana automatycznie, wzmocnienie automatyczne. Wybierane przez użytkownika tryby zapisu i odtwarzania: HDV1080i/DVCAM/DV Kamkorder HVR-Z5E umożliwia przełączanie między trybami zapisu HVD 1080i, DVCAM oraz DV, zapewniając niezrównaną swobodę wyboru trybu odpowiadającego określonym potrzebom produkcji. Dostępne jest również płatne rozszerzenie, dzięki któremu urządzenie może pracować w częstotliwości 60 Hz w trybach 1080/60i/24p/30p oraz w standardzie SD 480i. Wybieralne tryby progresywne Kamkorder HVR-Z5E oferuje dwa progresywne tryby rejestracji obrazu. Macierzysty tryb nagrywania progresywnego 25p HDV Nową funkcją kamkorderów HVR-Z5E jest macierzysty tryb nagrywania progresywnego 25p. Połączenie 3 matryc CMOS ClearVid oraz procesora EIP pozwala generować obraz w prawdziwym trybie 1080p, a następnie zapisać go w kamkorderze HVR-Z5E w postaci sygnału progresywnego w formacie HDV. Progresywny strumień HDV może być wysyłany przez złącze i.link do obróbki w zgodnym systemie montażu nieliniowego. Macierzyste tryby nagrywania progresywnego mogą służyć jako źródło sygnału do produkcji filmów, projektowania grafiki komputerowej, wyświetlania na monitorach obsługujących sygnał progresywny oraz do filmów internetowych. Uwaga: sygnał wideo z przeplotem jest kierowany do złączy innych niż i.link. Tryb skanowania progresywnego 25p W tym trybie obraz 1080p rejestrowany przez 3 matryce CMOS ClearVid jest także zapisywany jako obraz z przeplotem poprzez podzielenie każdej klatki na dwa półobrazy. Zapewnia to zgodność z dotychczasowym sprzętem do montażu i podglądu obsługującym jedynie sygnały z przeplotem, a jednocześnie pozwala uzyskać jakość obrazu 1080p. Wbudowany przetwornik dokonujący konwersji w dół na potrzeby produkcji SD Przetwornik dostarcza sygnał wizyjny przetworzony do niższego formatu za pośrednictwem interfejsu i.link oraz innych złączy wyjściowych SD. Pozwala to użytkownikom montować nagrany materiał na zgodnych systemach montażu nieliniowego za pomocą dotychczasowego oprogramowania do montażu materiałów DV, a także nagrywać sygnał SD na zewnętrznych rejestratorach VTR. * Tryb Letterbox nie jest dostępny z poziomu złącza i.link. i.link jest znakiem towarowym firmy Sony, używanym jedynie do oznaczenia, że produkt jest wyposażony w złącze IEEE Nie wszystkie produkty wyposażone w złącze i.link mogą się ze sobą komunikować. Informacje na temat zgodności, warunków działania i prawidłowego podłączenia można znaleźć w dokumentacji dołączonej do urządzenia ze złączem i.link. Informacje na temat urządzeń wyposażonych w złącze i.link można uzyskać w najbliższym centrum serwisowym firmy Sony. Liczne wejścia sygnału audio HVR-Z5E 4

5 Kamkorder HVR-Z5E został wyposażony w szeroką gamę wejść audio, z nowo opracowanym, wysokiej jakości wbudowanym mikrofonem stereofonicznym oraz dwoma kanałami wejścia audio XLR do podłączenia profesjonalnych mikrofonów lub zewnętrznego źródła dźwięku. Za pomocą przełącznika INPUT ASSIGN umieszczonego na panelu bocznym kamery można łatwo przypisać 2 kanały wejścia audio do wbudowanego mikrofonu stereofonicznego lub zewnętrznego źródła dźwięku, ewentualnie po jednym kanale do każdego z nich i rejestrować je oddzielnie lub miksować. Gdy wbudowany mikrofon stereo jest przypisany do jednego kanału, pełni funkcję mikrofonu monofonicznego o szerokiej charakterystyce kierunkowej. W komplecie z kamkorderem HVR-Z5E znajduje się wysokiej jakości mikrofon monofoniczny ECM- XM1. Panel LCD XtraFine Panel LCD XtraFine w modelu HVR-Z5E jest usytuowany w tym samym miejscu co w kamkorderze HVR-Z1E. Panel o przekątnej 3,2 cala i rozdzielczości ok pikseli jest 4-krotnie większy od panelu LCD zastosowanego w kamkorderze HVR-Z1E. Wyświetla praktycznie 100% rejestrowanego obszaru przy temperaturze barwowej 6500 K. Wizjer elektroniczny XtraFine Wizjer elektroniczny XtraFine o przekątnej 0,45 cala charakteryzuje się rozdzielczością około pikseli (852 x 3[RGB] x 480). Urządzenie dysponuje trzema niezależnymi diodami LED dla kolorów czerwonego, zielonego i niebieskiego. Umożliwia to użytkownikom monitorowanie obiektów z dużą precyzją reprodukcji kolorów i wysoką rozdzielczością*. Wizjer elektroniczny oferuje tryby wyświetlania kolorowego lub czarno-białego. Wizjer elektroniczny Xtra Fine wyświetla praktycznie 100% obszaru obrazu przy temperaturze barwowej 6500 K. * Podczas szybkiego przesuwania kamery lub szybkiego poruszania się obiektu na ekranie na obiekcie w wizjerze elektronicznym mogą być chwilowo widoczne kolory podstawowe R/G/B. Zgodność z akumulatorami serii InfoLITHIUM L Kamkorder HVR-Z5E jest zasilany tymi samymi akumulatorami co modele HVR-Z1E, HVR-V1E i DSR- PD170P, dzięki czemu można używać zakupionych wcześniej ładowarek i akumulatorów. Złącze wyjściowe HDMI Za pośrednictwem złącza HDMI przesyłane są nieskompresowane cyfrowe sygnały wizyjne i dźwiękowe w jakości HD. Na wyświetlaczu monitora zgodnego ze standardem HDMI można oglądać niezwykle wyraźny obraz jakości HD. Podczas nagrywania przez złącze HDMI wyprowadzany jest wstępnie skompresowany sygnał 1920 x 1080i/4:2:2. Dwa złącza typu stopka Kamkorder HVR-Z5E jest wyposażony w dwa złącza typu stopka. Jedno z nich to zimna stopka umieszczona na górze zespołu mikrofonu z przodu kamery, a drugie to stopka z otworem na śrubę umieszczona na uchwycie. Stopkę w tylnej części kamery można przy użyciu dostarczonych części przekształcić w zimną stopkę. Uchwyt na mikrofon przyczepiany jednym dotknięciem Uchwyt mikrofonu mocowany na zatrzask pozwala dołączyć lub odłączyć mikrofon jednym ruchem ręki. Funkcja Smooth WB (balans bieli) Funkcja Smooth WB to system płynnych przejść balansu bieli, który zapobiega nienaturalnym, HVR-Z5E 5

6 nagłym zmianom temperatury barwowej podczas przełączania między zaprogramowanymi ustawieniami balansu bieli. Funkcja ta jest szczególnie przydatna podczas przechodzenia z pomieszczeń oświetlonych sztucznym, słabym światłem do miejsc na zewnątrz, oświetlonych jasnym światłem słonecznym. Funkcja Smooth Gain Funkcja Smooth Gain to systemem płynnych przejść między ustawieniami wzmocnienia, który zapobiega nagłym zmianom jasności spowodowanym przez ręczną regulację poziomu wzmocnienia. Dzięki tej funkcji po zmianie poziomu wzmocnienia jasność zmienia się stopniowo, co zapobiega nagłym, niepożądanym zmianom ustawienia przysłony. Wzmocnienie ujemne W kamkorderze HVR-Z5E dodano także ustawienia ujemnego wzmocnienia -6 i -3 db, które pomagają zmniejszyć czułość przy bardzo jasnym świetle. Również w sytuacjach, gdy niezbędne jest większe otwarcie przysłony w celu uzyskania mniejszej głębi ostrości, funkcja ta pozwala uzyskać odpowiedni poziom jasności. Konfiguracja zakresu AGC Zakres funkcji AGC (automatycznej kontroli wzmocnienia) można ustawić, określając górną i dolną wartość graniczną. Aby możliwe było użycie wzmocnienia ujemnego, należy ustawić dolną wartość graniczną dla funkcji AGC. Gdy dla opcji MINUS AGC jest wybrane ustawienie ON (WŁ.), minimalny parametr AGC jest ustawiony w przybliżeniu na -3 db. W przypadku wybrania ustawienia OFF (WYŁ.) minimalny parametr AGC jest ustawiony na 0 db. Zaawansowany histogram Histogram jasności może być wyświetlany zarówno na ekranie LCD, jak i w wizjerze, pozwalając operatorowi łatwo ocenić jasność rejestrowanego obrazu. Okienko celu jest wyświetlane w środkowej części wyświetlacza, a poziom jasności jest reprezentowany przez czerwoną, pionową linię na histogramie. Wskaźnik poziomu zebry to żółta linia, stanowiąca punkt odniesienia dla prawidłowego naświetlenia. Profile obrazu funkcja Picture Profile W pamięci kamkordera można zapisać do sześciu różnych ustawień jakości obrazu. Każdy taki profil obrazu zawiera ustawienia obrazu, łącznie z gammą i ustawieniami kolorów. Głębia kolorów Z reguły jasność obrazu wzrasta, gdy kolory stają się bardziej żywe. W nowym kamkorderze HVR- Z5E poziomy jasności oraz koloru są przetwarzane niezależnie od siebie, więc szerszy zakres tonalny np. ciemny obraz o żywych kolorach jest realizowany przez algorytm 3D-LUT*. Korekcja kolorów Kamkorder HVR-Z5E oferuje udoskonaloną funkcję korekcji kolorów, znaną z modelu HVR-Z1E. Korekcja kolorów obejmuje dwie funkcje umożliwiające kreatywną rejestrację obrazu. Funkcja wyodrębniania koloru (Colour Extraction) zachowuje do dwóch wybranych kolorów podglądu, podczas gdy wszystkie inne kolory są przetwarzane jako monochromatyczne. Aby wybrać kolor, wystarczy nacisnąć przycisk, co spowoduje zapamiętanie centralnego koloru rejestrowanego obrazu. Funkcja korekcji barwy (Colour Revision) pozwala zmienić nasycenie koloru wybranego za pomocą funkcji Colour Extraction. Ta funkcja nie tylko umożliwia tworzenie kreatywnych obrazów, ale jest także przydatna podczas rejestracji obrazów na zielonym lub niebieskim ekranie, umożliwiając normalizację niejednolitości koloru. Dane o kolorach są przechowywane w profilach HVR-Z5E 6

7 obrazu, dzięki czemu użytkownik może wybrać najbardziej odpowiednie ustawienie kolorów w danej sytuacji. Funkcja WB Shift Funkcja WB Shift pozwala utworzyć niestandardowy kolor lub dostosować temperaturę barwową kamkordera. Dostępne są dwie opcje funkcji WB Shift: LB-CC: korekcja osi LB (temperatury barwowej) oraz efekt filtra CC. poziom R-B: regulacja poziomów czerwieni i koloru niebieskiego Detale tonalne skóry Funkcja ta umożliwia zmianę ostrości obiektów w określonym kolorze, co jest szczególnie przydatne przy korygowaniu wyglądu ludzkiej skóry. Kolor docelowy może zostać wybrany poprzez modyfikację parametrów Faza/Zakres/Nasycenie/Poziom Y/Zakres Y lub poprzez naciśnięcie przycisku w celu wybrania koloru. Gdy zmniejszona jest ostrość tła obiektu, rozmycie wygląda bardziej naturalnie. Płynne nagrywanie w zwolnionym tempie Dostępna w kamkorderze HVR-Z5E funkcja płynnego nagrywania w zwolnionym tempie umożliwia płynne odtwarzanie w zwolnionym tempie obrazów zarejestrowanych z 4-krotnie większą szybkością zapisu niż normalnie (200 pól/s). W tym trybie obrazy o poczwórnej szybkości są rejestrowane przez trzy sekundy, przechowywane we wbudowanym buforze pamięci, a następnie zapisywane na taśmie (w formacie HDV, DVCAM lub DV) jako obrazy spowolnione trwające 12 sekund*. Umożliwia to natychmiastowe sprawdzenie na miejscu zarejestrowanych obrazów. Jakość obrazów jest nieco niższa ze względu na dużą prędkość zapisu, jednak jest to zdecydowanie lepsze rozwiązanie niż konwertowanie obrazów jakości SD do postaci obrazów spowolnionych przy użyciu oprogramowania do montażu nieliniowego NLE. Ta funkcja doskonale sprawdza się w fotografii sportowej lub przyrodniczej, gdzie akcję o wiele lepiej ogląda się w zwolnionym tempie, a ponadto otwiera wiele możliwości tworzenia kreatywnych obrazów. * Ten tryb rejestracji obrazu nie umożliwia nagrywania dźwięku. Funkcja Shot Transition Funkcja Shot Transition zapewnia płynne, automatyczne przejście między scenami. Po zaprogramowaniu ustawień punktów POCZĄTKOWEGO i KOŃCOWEGO ujęcia (np. ustawień zoomu, ostrości, przysłony, wzmocnienia, szybkości migawki i balansu bieli) i naciśnięciu przycisku start następuje płynne przejście między scenami w czasie trwania ujęcia. Jest to możliwe dzięki obliczaniu przez kamkorder wartości pośrednich ustawień. Funkcja ta jest bardzo przydatna, gdy podczas przejścia między scenami są wymagane bardzo złożone ustawienia, np. w trakcie obracania kamkordera od oddalonego obiektu do bliskiego obiektu. Dostępne typy przejść to LINEAR (liniowe), SOFT STOP (łagodniejsze zmiany na końcu ujęcia) i SOFT TRANS (łagodniejsze zmiany na początku i końcu ujęcia). Czas trwania przejścia można wybrać w zakresie od 2 do 90 sekund, a początkowy czas opóźnienia spośród wartości 5, 10 i 20 sekund. Konfigurowalne przyciski Kamkorder HVR-Z5E ma siedem konfigurowalnych przycisków, które zapewniają szybki dostęp do często używanych funkcji, pomocnych w różnych sytuacjach podczas nagrywania materiałów filmowych. Niektóre domyślne funkcje są przypisane fabrycznie do przycisków oznaczonych nazwami. Można przypisać następujące funkcje: AE shift, Back Light, Colour Bars, Digital Extender, End Search, Expanded Focus, Fader, Focus Macro, Hyper Gain, Index Mark, Last Scene Review, Marker, Peaking, Photo, Picture Profile, Push AT Iris, REC Review, Ring Rotate, Shot Transition, Smooth Slow REC, Spot Light, Steady Shot, TC Reset, TC Count Up oraz Zebra. HVR-Z5E 7

8 HVR-Z5E 8

9 Specyfikacja techniczna Sekcja kamery Obiektyw Wbudowany filtr Wyraźny, 1/4, 1/16, 1/64 Obiektyw Sony G Lens, 20-krotny zoom optyczny, f = 4,1 do 82 mm, f = 29,5 do 590 mm w trybie 16:9, f = 36,1 do 722 mm w trybie 4:3, średnica filtra: 72 mm System przetwarzania obrazu Liczba pikseli Ostrość Układ 3 przetworników progresywnych ClearVid CMOS 1/3 cala z technologią Exmor Ok pikseli (efektywnie), ok pikseli (liczba całkowita) Tryb automatyczny, tryb ręczny (pierścień ustawiania ostrości/ustawienie autom. po naciśnięciu przycisku/nieskończoność/wspomaganie automatycznego ustawiania ostrości/ostrość w trybie makro) Balans bieli Automatyczny, automatyczny jednym dotknięciem (pozycje A/B), wewnątrz (3200 K), na zewnątrz (możliwość wyboru poziomu od -7 do +7, około 500 K/krok), ręczna regulacja temperatury czerni i bieli (możliwość wyboru od 2300 K do K, 100 K/krok) Ustawiany ręcznie czas otwarcia migawki Wzmocnienie Tryb automatyczny 1/50 1/2000 Tryb ręczny 1/4 1/ , -3, 0, 3, 6, 9, 12, 15, 18, 21 db Wartość minimalna Oświetlenie 1,5 luksa (wzmocnienie automatyczne, przysłona automatyczna, migawka 1/25) Sekcja rejestratora VTR Format zapisu Format odtwarzania/konwersji do niższego formatu HDV/DV Czas odtwarzania/zapisu HDV1080/50i/25p, DVCAM, DV SP 576/50i (PAL) HDV1080/50i/25p, DVCAM, DV SP 576/50i (PAL) SP Maks. 63 min na kasecie PHDV-63DM DVCAM: Maks. 41 min na kasecie PHDV-63DM Złącza wejściowe/wyjściowe Wyjście audio-wideo Wejście/wyjście HDV/DV Wejście audio XLR Słuchawki LANC Cyfrowe wyjście wideo 10-stykowe gniazdo A/V OUT (komponentowe, kompozytowe i niesymetryczne audio (2 kanały) z dostarczonymi kablami) Interfejs i.link (IEEE 1394, 4-stykowy) 3-stykowe złącze żeńskie XLR x 2 kanały Gniazdo stereofoniczne minijack (ø3,5 mm) Gniazdo stereofoniczne mini-minijack (ø2,5 mm) Złącze HDMI Wbudowane urządzenia wyjściowe Wizjer LCD 0,45 cala (obszar widziany mierzony po przekątnej), ok punktów (852 x 3[RGB] x 480), współczynnik proporcji 16:9 Wyświetlacz LCD 3,2 cala (obszar widziany mierzony po przekątnej), LCD XtraFine, ok punktów, hybrydowy, współczynnik proporcji 16:9 Ogólne Waga Wymiary (szer. x wys. x gł.) Wymagania dot. zasilania HDV: Pobór mocy HDV: Czas pracy akumulatora Temperatura pracy Od 0 do 40 C Ok. 2,2 kg (bez taśmy i akumulatora) Ok. 169 x 188 x 451 mm (z osłoną obiektywu, mikrofonem i dużą muszlą oczną) 7,2 V prądu stałego (akumulator), 8,4 V prądu stałego (zasilacz prądu przemiennego) ok. 7,1 W (z mikrofonem ECM-XM1/włączonym wizjerem LCD) DVCAM/DV: ok. 6,8 W (z mikrofonem ECM-XM1/włączonym wizjerem LCD) 395 min (NP-970) DVCAM/DV: 415 min (NP-970) HVR-Z5E 9

10 Temperatura przechowywania Od -20 do 60 C Akcesoria w zestawie Osłona obiektywu Duża muszla oczna Ładowarka AC-VQ1050 Mikrofon ECM-XM1 Pilot zdalnego sterowania Zestaw stopki Akumulator Kabel komponentowy A/V Kabel kompozytowy A/V Przewód zasilania prądem przemiennym Podręcznik użytkowania HVR-Z5E 10

11 Akcesoria Baterie i zasilacze 2NP-F970/B Info-Lithium Battery Twin Pack HVL-LBPA Lampa LED zasilana akumulatorowo ACC-L1BP Zasilacz prądu przemiennego/ładowarka i akumulator HVL-LBPB Lampa LED do montaż u na kamerze AC-VQ1050B Zasilacz prądu przemiennego/ładowarka Piloty RM-1000BP Pilot zdalnego sterowania AC-VQL1BP Inteligentna poczwórna ładowarka do akumulatorów i podwójny zasilacz prądu przemiennego RM-1BP Pilot LANC NP-F570 Akumulator InfoLITHIUM Słuchawki NP-F770 Akumulator InfoLITHIUM MDR-7506 Profesjonalne słuchawki stereofoniczne MDR-7510 Profesjonalne słuchawki studyjne HVR-Z5E 11

12 NP-F970 Akumulator InfoLITHIUM MDR-7520 Wysokiej jakości profesjonalne słuchawki studyjne HDV i DVCAM Statywy i podpórki HVR-DR60 Przenośny rejestrator z dyskiem twardym VCT-1BP Uchwyt do mocowania akcesoriów z tyłu kamery HVR-MRC1K Kompaktowy rejestrator flash HDV VCT-PG11RMB Statyw VCT-SP1BP Mikrofon kierunkowy Extendable Monopod Camcorder Support System ECM-673 Short Shotgun Electret Condenser Microphone. VCT-SP2BP ECM-674 Affordable shotgun Electret condenser microphone Wielofunkcyjna podpórka naramienna do kamer wideo Torby i osłony ECM-678 Shotgun Electret condenser microphone LCH-GT1BP Torba podróż na o sztywnych ściankach HVR-Z5E 12

13 ECM-680S Kierunkowy, stereofoniczny (MS), pojemnościowy mikrofon elektretowy LCS-BP1BP Miękka torba plecakowa ECM-VG1 Shotgun Electret condenser microphone LCS-G1BP Miękka torba Miksery dźwięku i wzmacniacze AV Wizjery DMX-P01 Przenośny cyfrowy mikser audio SH-L32WBP Osłona na ekran LCD Monitory produkcyjne LCD LPM-770BP 7-calowy przenośny monitor LCD do uż ytku w terenie Zestawy przenośnych mikrofonów analogowych UWP-V2 Zestaw mikrofonu bezprzewodowego UWP Obiektywy i adaptery do obiektywów VCL-HG0872K Obiektyw-konwerter szerokokątny UWP-V6 Zestaw mikrofonu bezprzewodowego UWP z mocowaniem do paska i nadajnikiem podłączanym do złącza XLR Oświetlenie 2016 Sony Corporation. Wszystkie prawa zastrzeżone. Zabrania się reprodukcji całości lub fragmentów niniejszej publikacji bez pisemnego zezwolenia. Cechy i dane techniczne mogą ulec zmianie. Waga i wymiary są podane w przybliżeniu. Wszystkie znaki towarowe stanowią własność odpowiednich właścicieli. HVR-Z5E 13
