ARC 350 GENERATOR CHIRURGICZNY EINFACH SICHER

Transkrypt

1 ARC 350 GENERATOR CHIRURGICZNY EINFACH SICHER

2 Specjalista ARC 350 Więcej do zaoferowania

3 SZYBKI: system sterowania łukiem ARC CONTROL INTELIGENTNY: system ciągłego nadzoru wszystkich funkcji i parametrów AUTOTEST PRZYJAZNY: zaprogramowane parametry pracy widoczne na pierwszy rzut oka Szybki : ARC (Sterowanie łukiem) Wygodny: 100 programów

4 BEZPIECZNY: system ciągłego monitorowania pacjenta EASY NOWATORSKI: najnowocześniejsza technologia, oryginalne rozwiązania ELASTYCZNY: 4 niezależnie konfigurowane wyjścia dla instrumentów ARC 350: NR KAT WYPRODUKOWANO W NIEMCZECH

5 Generator do elektrochirurgii ARC 350 to 20 letnie doświadczenie projektantów BOWA, najnowocześniejsza technologia oraz innowacyjne rozwiązania techniczne. Fabrycznie zaprogramowane ustawienia 20 z ponad stu możliwych programów sterujących pracą generatora pozwalają na sprawne przygotowanie urządzenia do pracy w wielu dziedzinach medycyny. Możliwość konfiguracji i upgrade u systemu w zależności od potrzeb użytkownika. Procesory nowej generacji o niezwykle szybkim działaniu umożliwiają ciągły nadzór nad pracą generatora oraz sygnalizowanie błędów w jego pracy. Cztery oddzielne wyjścia, które można łatwo skonfigurować zgodnie z indywidualnymi wymaganiami operatora. Możliwe podłączenie szerokiej gamy dostępnych instrumentów. Zaprojektowany z myślą o sprawności i wygodzie użytkowania panel sterujący pozwala jednym spojrzeniem objąć wszystkie istotne ustawienia i parametry pracy. 3 SZYBKI: system sterowania łukiem ARC CONTROL pozwala na ustawienie mocy wyjściowej do minimalnego poziomu niezbędnego do wykonania zabiegu oraz uzyskania powtarzalnego efektu cięcia. BEZPIECZNY: system EASY ciągle monitorujący stan elektrody neutralnej i jej przyleganie do ciała pacjenta sygnalizuje każdą zmianę rezystancji układu. INTELIGENTNY: system ciągłego nadzoru ISSys setki razy na sekundę sprawdza wszystkie związane z bezpieczeństwem pracy funkcje i parametry i sygnalizuje wszelkie usterki. ELASTYCZNY: 4 wyjścia, 2 monopolarne i 2 bipolarne niezależnie konfigurowane umożliwiają pracę z 4 instrumentami. WYGODNY: zapamiętuje 100 programów sterujących pracą, niektóre z nich są już zaprogramowane fabrycznie. W zależności od potrzeb operatora możliwe jest nadanie programowi indywidualnej nazwy, ukrycie go lub wyświetlenie go na ekranie. Zawsze wyświetlane są ustawienia aktywnego instrumentu. Treść komunikatów może być wyświetlana w wybranym przez użytkownika języku. Zakres zastosowania Bronchoskopia Kardiologia Zabiegi operacyjne z zakresu otorynolaryngologii Gastroenterologia Chirurgia ogólna Ginekologia Laparoskopia Chirurgia wątroby Neurochirurgia Pediatria Chirurgia plastyczna Torakochirurgia Urologia Program Argon Flex DryCUT, Mamaria, SimCOAG, Thorax ENT Argon Flex, GastroCUT (polipektomia, papilotomia) Argon Ligation, Argon Open, Ligation, Standard Abdominal Ligation, EndoLAP, Hystero EndoLAP Bipolar CUT, EndoLAP II Ligation Argon Open, Argon Ligation Micro Neuro Micro Pediatric Micro Plastic, Macro Plastic, Local Anesthesia EndoLAP II Ligation, Thorax TUR-P, TUR-BT, TUR-VAP, Bipolar TUR

6 Specjalista ARC 350 Więcej do zaoferowania: Ligation (podwiązywanie)

7 Generator ARC 350 jest dodatkowo wyposażany w trzy opcjonalne programy Ligation (podwiązywanie) oraz związana z tą funkcją seria instrumentów TissueSeal służących do podwiązywania naczyń i pęczków tkanki podczas operacji metodą otwartą oraz do zabiegów laparoskopowych seria instrumentów LIGATOR. Programy LIGATION umożliwia ciągłe podwiązywanie nawet dużych żył, tętnic i pęczków tkanki; chirurg ma do dyspozycji szereg końcówek o różnych kształtach wykorzystywanych w zależności od sytuacji. W razie konieczności mogą być stosowane instrumenty wyprodukowane przez inne firmy. Trzeba zastosować w tym celu specjalny adapter. 5 Zakresy zastosowań instrumentu TissueSeal (skrót) Uwolnienie zrostów Adrenalektomia Resekcja okrężnicy Cystektomia Gastrektomia Chirurgia ogólna Ginekologia Hemoroidektomia Histerektomia Nefrektomia Pankreatektomia Prostatektomia Salpingooforektomia Splenektomia Urologia Zakresy zastosowań instrumentu LIGATOR (skrót) Uwolnienie zrostów Adrenalektomia Apendektomia Cholecystektomia Fundoplikacja Gastrektomia Ginekologia Histerektomia Nefrektomia Salpingooforektomia Splenektomia GOOD DESIGN AWARD 2008 TissueSeal LIGATOR

8 Specjalista ARC 350 Więcej do zaoferowania: programy dla gastroenterologii, urologii i kardiologii

9 Wieloletnie doświadczenie, współpraca z uznanymi w Europie ośrodkami medycznymi pozwala wyposażać generatory do elektrochirurgii w zaawansowane oprogramowanie do prowadzenia zabiegów w dziedzinie gastroenterologii, urologii i kardiologii. Ustawione fabrycznie programy ułatwiają pracę personelowi, skracają czas przygotowania generatora do operacji, zwiększają bezpieczeństwo jego pracy. Zespół operacyjny może dzięki temu skoncentrować się w pełni na pacjencie. Programy gastroenterologiczne Generator ARC 350 jest także wyposażony w trzy programy do zabiegów gastroenterologicznych: polipektomii oraz papilotomii. Połączenie funkcji cięcia i koagulacji z użycie pętli do polipektomii lub papilotomów zapewnia optymalne rezultaty zabiegów. W zestawie z przystawką argonową ARC PLUS stosując programy Argon lub Argon-Flex do zabiegów gastroenterologicznych generator ARC 350 staje się niezawodnym narzędziem wspomagającym pracę chirurga. Programu urologiczne Generator ARC 350 wyposażony jest w trzy programy urologiczne umożliwiające wykonywanie cięcia pod wodą: TUR-P resekcja gruczołu krokowego TUR-Vap odparowanie tkanki gruczołu krokowego TUR-BT leczenie pęcherza moczowego Wszystkimi trzema programami można sterować w trybie Bipolar TUR. Programy Kardiologiczne Generator ARC 350 jest obecnie wyposażony w cztery programy ze specjalnym prądem do cięcia do zastosowań kardiologicznych (DryCUT, SimCOAG, Thorax, Mamaria). Program SimCOAG umożliwia jednoczesne uruchomienie dwóch instrumentów. 7 Programy gastroenterologiczne Programy urologiczne Programy kardiologiczne GastroCUT (polipektomia) TUR-P (resekcja gruczołu krokowego) DryCUT GastroCUT (papilotomia) TUR-BT (guzy pęcherza) SimCOAG Argon Flex TUR-VAP (odparowywanie) Thorax Bipolar TUR Mamaria

10 Specjalista ARC 350 Więcej do zaoferowania:wspomagany przystawką argonową ARC PLUS

11 Inteligencja: ciągły AUTOTEST Obsługa: łatwa i bezpieczna

12 Moc zapłonu: poniżej 10 W Ciągłość pracy: dwie butle z argonem ARC PLUS: NR KAT ARC 350: NR KAT WYPRODUKOWANO W NIEMCZECH

13 Przystawka ARC PLUS stanowi idealne uzupełnienie generatora ARC 350 przy plazmowej koagulacji argonowej. Koagulacja natryskowa ze wspomaganiem argonowym, wykonywana prądem wysokiej częstotliwości, umożliwia zapłon nawet przy bardzo niskiej mocy wyjściowej poniżej 10W. Mała głębokość koagulacji jedynie z powierzchniową karbonizacją tkanki doskonale nadaje się do koagulacji w okolicach grożących perforacją. Bezkontaktowy tryb pracy zapobiega przywieraniu elektrod. Szeroki zakres programów do plazmowej koagulacji argonowej oraz dostępne różnorodne instrumenty tworzą z tego zestawu uniwersalne narzędzie w wielu dyscyplinach medycznych. ARC PLUS razem z Generatorem do elektrochirurgii ARC 350 to jeszcze więcej możliwości. Dzięki dodatkowemu wyjściu w ARC 350 możliwa jest niezależna konfiguracja dodatkowych narzędzi. Zakresy zastosowań (skrót) Argon Open, Argon Ligation Chirurgia plastyczna powłok jamy brzusznej Otorynolaryngologia Chirurgia ogólna Chirurgia wątroby Chirurgia transplantacyjna Argon Flex Bronchoskopia Gastroenterologia Rektoskopia 9

14 Specjalista ARC 350 Więcej do zaoferowania: ręczne narzędzia dla operujących artystów

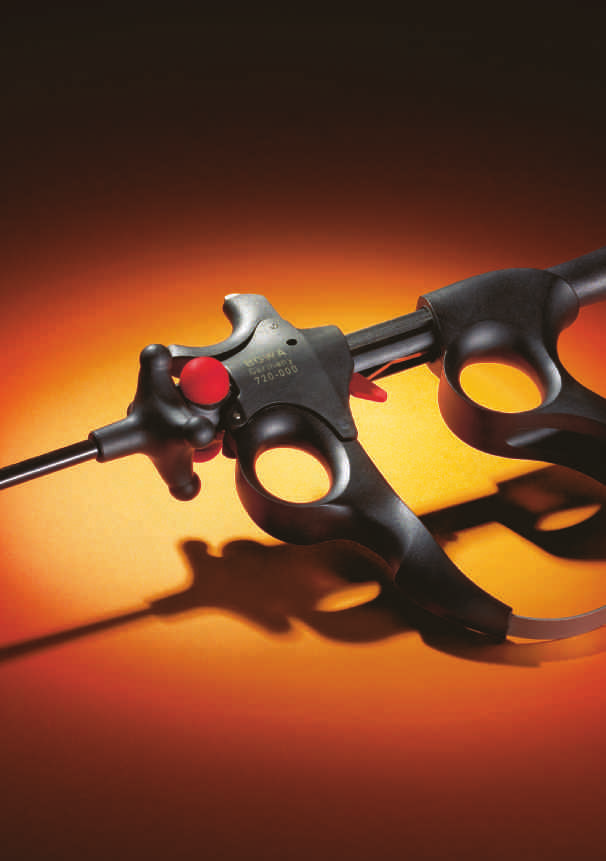

15 Projektanci BOWA dzięki współpracy z doświadczonymi chirurgami różnych dyscyplin znają ich potrzeby i oczekiwania w zakresie urządzeń i instrumentów wspomagających zabiegi operacyjne. Wiedza ta jest nieoceniona przy projektowaniu także instrumentów. Stosując się do zasady minimalizowania inwazyjności zabiegów zaprojektowali rodzinę mono i bipolarnych instrumentów do laparoskopowych zabiegów elektrochirurgicznych ErgoLAP. Dzięki zastosowaniu wielu rozwiązań polepszających precyzję i ergonomię pracy, chirurg może używać instrumentów ErgoLAP bez zmęczenia, w każdej chwili może wyczuwać działanie końcówki instrumentu i precyzyjnie nią sterować. Dodatkowe wyposażenie instrumentu w różnorodne końcówki aktywne zwiększa jego uniwersalność. Instrumenty ErgoLAP są łatwe do rozmontowania i przystosowane do wielokrotnej sterylizacji w autoklawach. Innowacyjność, precyzja, ergonomia i wszechstronność instrumentów ErgoLAP została nagrodzona prestiżową nagrodą reddot design award Wiedeń Programy EndoLAP, Bipolar CUT EndoLAP II Ligation Gynaecology Abdominal Zakresy zastosowań (skrót) Uwolnienie zrostów Adrenalektomia Apendektomia Cholecystektomia Gastrektomia Ginekologia Histerektomia Nefrektomia Fundoplikacja Salpingooforektomia Splenektomia ErgoLAP BIPOLAR

16 Dane techniczne generatora ARC Generator BOWA ARC 350 zaprojektowano do pracy we wszystkich dziedzinach chirurgii z użyciem prądu wysokiej częstotliwości Generatory ARC 350 mogą pracować samodzielnie lub w zestawie z przystawką argonową ARC PLUS. Ten zestaw może być także uzupełniony o przystawkę do odsysania dymu SHE SHA. Zestawy mogą być montowane na sufitowej kolumnie zasilającej lub na specjalnie przystosowanym wózku ARC CART. Generatory ARC 350 wyposażone są w dwa wyjścia monopolarne oraz w dwa wyjścia bipolarne. Generatory ARC 350 wyposażone są w łatwo dostępną pamięć usterek. Pracownicy techniczni, po standardowym przeszkoleniu mogą wykonywać samodzielnie czynności związane z konserwacją urządzenia, mogą także samodzielnie wykonywać aktualizację oprogramowania poprzez wymianę karty pamięci i następne kalibrowanie urządzenia. Instrumenty wyprodukowane przez inne firmy można podłączyć do urządzenia przy pomocy specjalnego adaptera. Maksymalna moc cięcia / krótkotrwała Liczba typów prądu do cięcia Liczba typów prądu do koagulacji Regulacja ARC CONTROL (Sterowanie łukiem) za pomocą 32-bitowego mikrosterownika (RISC) Liczba wyświetlaczy / wskaźników 7 Liczba przełączników nożnych 2 Konfiguracja cyfrowa Funkcja autostartu obu wyjść bipolarnych Regulacja ARC CONTROL (Sterowanie łukiem) cięcia monopolarnego i bipolarnego Monitorowanie elektrody neutralnej (EASY) Okno do monitorowania impedancji elektrody neutralnej Częstotliwość monitorowania w systemie EASY Ciągły autotest systemu (ISSys) Pamięć błędów Wyświetlanie dokumentacji błędu Przerwanie łuku w koagulacji kontaktowej Continuous Cut Support (ciągłe podtrzymywanie cięcia, CCS) Ciągłe monitorowanie prądu upływu 300 / 420 watów 81 (w tym 30 monopolarnych) 33 (w tym 16 bipolarnych) 220 omów 44 khz Sprawdzenie odporności na impuls z defibrylatora

17 Streszczenie: Dane techniczne elektrochirurgicznego generatora prądu HF ARC 350 Maks. moc wyjściowa monopolarnej funkcji Cut (Cięcie) Maks. moc wyjściowa monopolarnej funkcji Coag (Koagulacja) Maks. moc wyjściowa bipolarnej funkcji Cut (Cięcie) Maks. moc wyjściowa bipolarnej funkcji Coag (Koagulacja) Monitorowanie bezpieczeństwa elektrody neutralnej Częstotliwość znamionowa Podłączenie do sieci / maks. natężenie pobieranego prądu 300 watów 120 watów 150 watów / Bipolar TUR 380 watów 120 watów / Ligation i Bipolar TUR 200 watów EASY 330 khz / 1 MHz V / 6,4 A V / 6,4 A V / 3,2 A Bezpieczniki sieciowe 2 x 8 A / ( V) Częstotliwość prądu sieciowego Pobór mocy w trybie gotowości Maksymalny pobór mocy przy maks. mocy HF Gniazdo wyrównywania potencjału Szerokość x wysokość x głębokość Masa 2 x 4 A / ( V) 2 x 8 A / ( V) 50 / 60 Hz 25 watów 500 watów 430 x 180 x 400 mm około 14 kg Warunki przechowywania i transportowania: Temperatura Wilgotność względna Ciśnienie atmosferyczne od 20 C do +50 C 0 75%, bez kondensacji mbarów Warunki pracy Temperatura Wilgotność względna Ciśnienie atmosferyczne Klasa ochrony według normy EN Typ według normy EN Tryb pracy Klasyfikacja według dyrektywy WE 93/42/EWG od 10 C do +40 C 30 85%, bez kondensacji mbarów I CF 10 s / 30 s Klasa IIb

18 Dane techniczne przystawki ARC PLUS Przystawka ARC PLUS zaprojektowana jest do współpracy ze wszystkimi generatorami ARC firmy BOWA po podłączeniu ich za pomocą interfejsu komunikacyjnego. Zestawy mogą być montowane na sufitowej kolumnie zasilającej lub na specjalnie przystosowanym wózku ARC CART. Przystawka ARC PLUS wyposażona jest w łatwo dostępną pamięć usterek. Pracownicy techniczni, po standardowym przeszkoleniu mogą wykonywać samodzielnie czynności związane z konserwacją urządzenia, mogą także samodzielnie wykonywać aktualizację oprogramowania poprzez wymianę karty pamięci i następne kalibrowanie urządzenia. Zaopatrzenie w gaz Typ gazu Zakres regulacji Zakres regulacji Zakres regulacji Ciśnienie wlotowe gazu Maks. ciśnienie wyjściowe gazu Argon o czystości 4,8 lub wyższej, klasa 2.1 A 0,1 1,0 l/min, krok regulacji 0,1 l/min 1,0 3,0 l/min, krok regulacji 0,2 l/min 3,0 9,5 l/min, krok regulacji 0,5 l/min 2,5 4,5 bara 2 bary - Dwa łączniki do zbiorników gazu, automatyczne lub ręczne przełączanie zbiorników gazu, optyczny wskaźnik poziomu - Funkcja płukania PURGE (Oczyszczanie) z regulatorem ciśnienia gazu zależnym od elektrody - Rejestracja stanów usterki i błędów operatora w pamięci urządzenia. - Interfejs optyczny do połączenia z generatorem ARC Ciągłe monitorowanie przepływu, wskaźnik usterki z wyświetlaniem numeru błędu, wykrywanie niedrożności węża, ciągły autotest, ciągłe monitorowanie ciśnienia na końcu dystalnym Podłączenie do sieci Pobór mocy Częstotliwość prądu sieciowego Gniazdo wyrównywania potencjału Zakres napięcia 40 VA 50 / 60 Hz V prądu zmiennego Wymiary i masa Wymiary zewnętrzne (szer. x wys. x głęb.) Masa netto Klasa ochrony według normy EN Typ według normy EN Klasyfikacja według dyrektywy WE 93/42/EWG 430 x 94 x 400 mm około 7,3 kg I CF w połączeniu z generatorami ARC 3x0 Klasa IIa

19 Specjalista ARC 350 Więcej do zaoferowania: po prostu sprawdź dane i cyfry

20 Specjalista ARC 350 Więcej do zaoferowania: dla zapewnienia jeszcze większych możliwości

21 Generatory ARC 350 i ARC PLUS często łączy się ze sobą, tworząc bezkonkurencyjny, kompletny zestaw, który można wygodnie umieścić na wózku ARC CART firmy BOWA albo na sufitowych jednostkach zasilających. Konfigurację wózka ARC CART można dostosować do indywidualnych wymagań, np. przez zamontowanie półek, szuflady, kosza i uchwytu na zbiornik z gazem. 15 Cały asortyment przełączników nożnych jest wyposażony w pedały o układzie zgodnym z zasadami ergonomii. Dodanie do zestawu urządzenia odsysającego dym z pola operacyjnego SHE SHA uczyni pracę zespołu chirurgów łatwiejszą i bardziej komfortową.
