1 Wykorzystanie energii słonecznej Instalacje słonecznego ogrzewania Część 3a Zdzisław Kusto Politechnika Gdańska

2 GOTOWE ZESTAWY SŁONECZNEGO OGRZEWANIA WODY Zestaw solarny HEWALEX 2/250

3 GOTOWE ZESTAWY SŁONECZNEGO OGRZEWANIA WODY Zestaw solarny HEWALEX 2/250 Cena zestawu: zł Samodzielny montaż!!

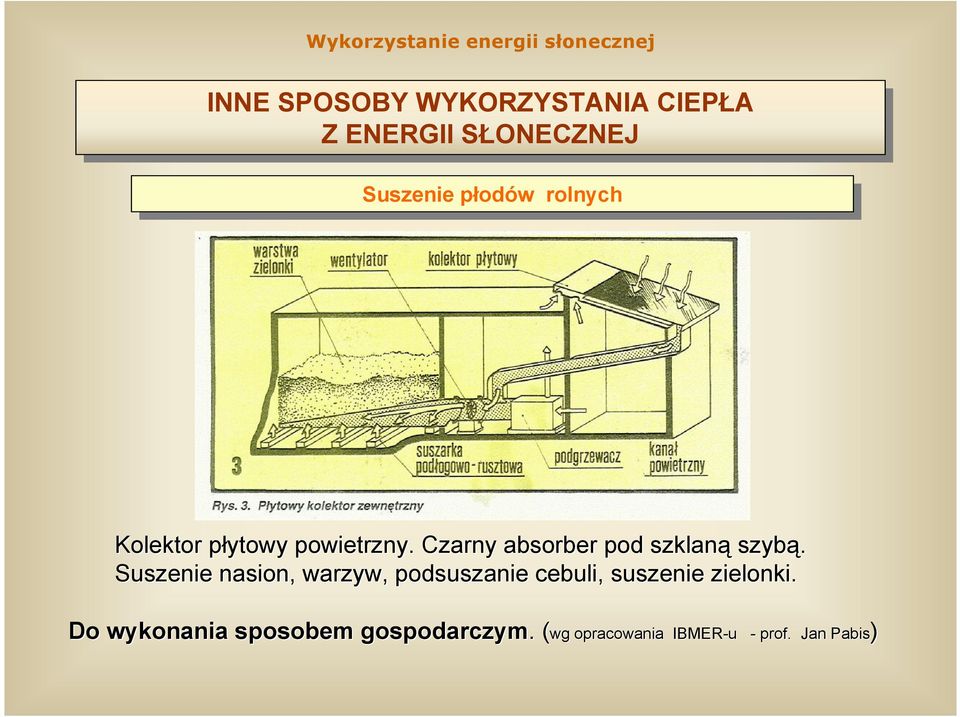

4 Suszenie Suszenie płodów płodów rolnych rolnych Kolektor płytowy powietrzny. Czarny absorber pod szklaną szybą. Suszenie nasion, warzyw, podsuszanie cebuli, suszenie zielonki. Do wykonania sposobem gospodarczym. (. (wg opracowania IBMER-u - prof.. Jan Pabis)

5 Suszenie Suszenie płodów płodów rolnych rolnych Instalacja słoneczna do suszenia zielonek. Kolektorem powietrznym jest blaszany czarny dach. Do wykonania: sposobem gospodarczym (wg opracowania IBMER-u - prof.. Jan Pabis)

6 Suszenie Suszenie płodów płodów rolnych rolnych Kolektor powietrzny rękawowy,, wykonany z folii białej i czarnej. Do suszenia ziarna w silosie zbożowym Do wykonania sposobem gospodarczym (wg wg opracowania IBMER-u - prof.. Jan Pabis)

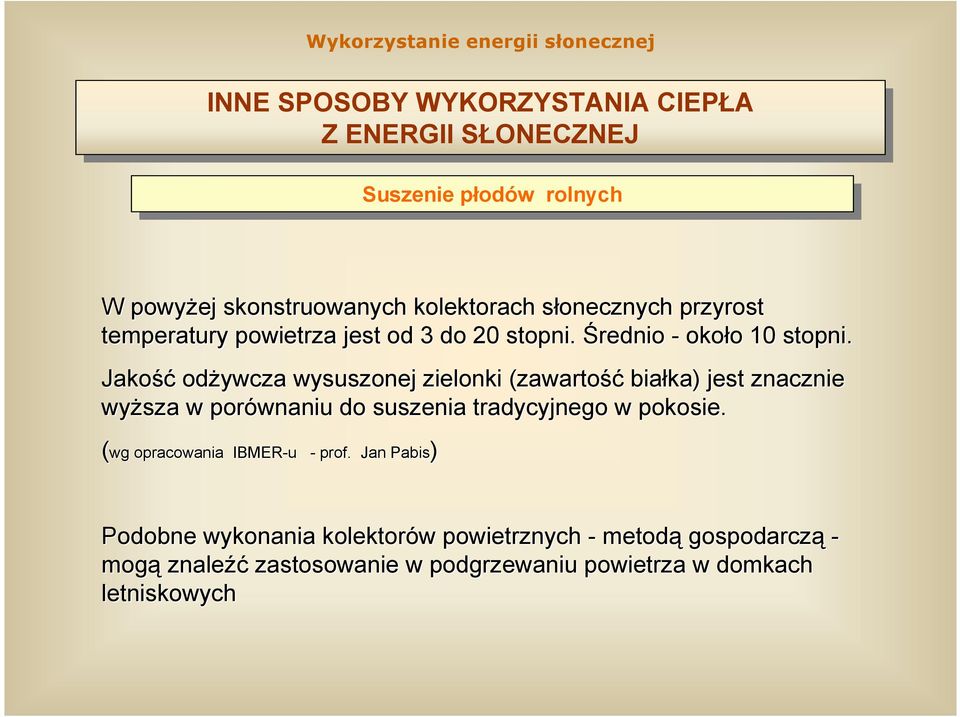

7 Suszenie Suszenie płodów płodów rolnych rolnych W powyżej skonstruowanych kolektorach słonecznych przyrost temperatury powietrza jest od 3 do 20 stopni. Średnio - około 10 stopni. Jakość odżywcza wysuszonej zielonki (zawartość białka) jest znacznie znie wyższa w porównaniu do suszenia tradycyjnego w pokosie. (wg wg opracowania IBMER-u - prof.. Jan Pabis) Podobne wykonania kolektorów powietrznych - metodą gospodarczą - mogą znaleźć zastosowanie w podgrzewaniu powietrza w domkach letniskowych

8 Kolektory Kolektory słoneczne słoneczne ze ze złożem złożem porowatym porowatym Powietrzny kolektor słoneczny ze złożem porowatym do podgrzewania a powietrza w pomieszczeniach mieszkalnych - wykonany metodą gospodarczą Etap wykonawczy: Układanie złoża porowatego w stalowej kopercie Schemat przepływu podgrzewanego powietrza W prawym dolnym rogu jest widoczny otwór wlotowy powietrza

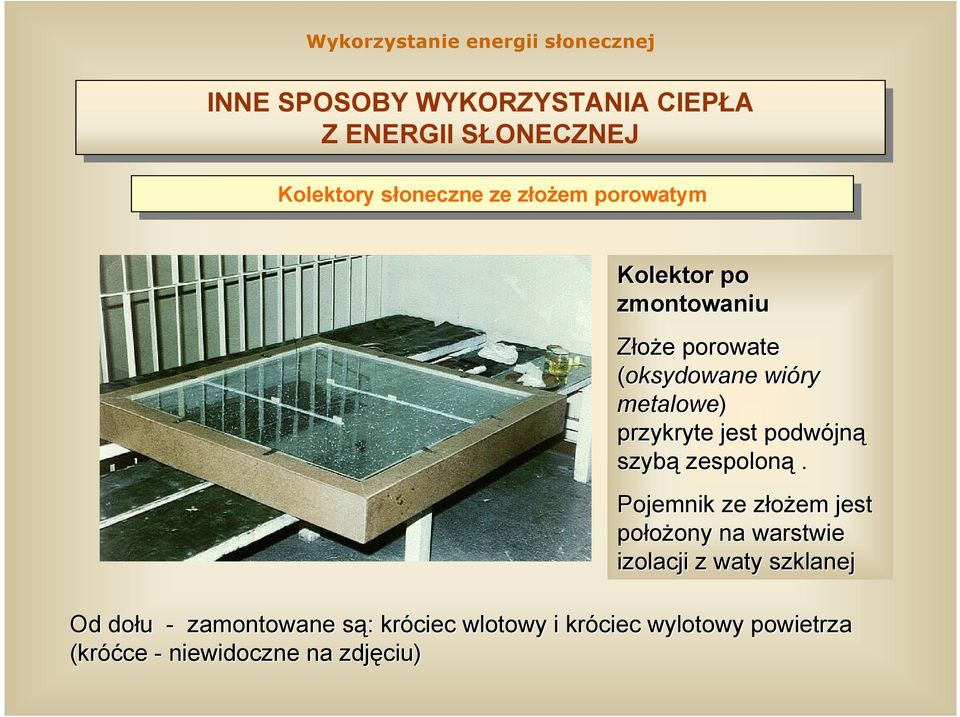

9 Kolektory Kolektory słoneczne słoneczne ze ze złożem złożem porowatym porowatym Kolektor po zmontowaniu Złoże porowate (oksydowane wióry metalowe) przykryte jest podwójną szybą zespoloną. Pojemnik ze złożem jest położony na warstwie izolacji z waty szklanej Od dołu - zamontowane są: króciec wlotowy i króciec wylotowy powietrza (króćce - niewidoczne na zdjęciu)

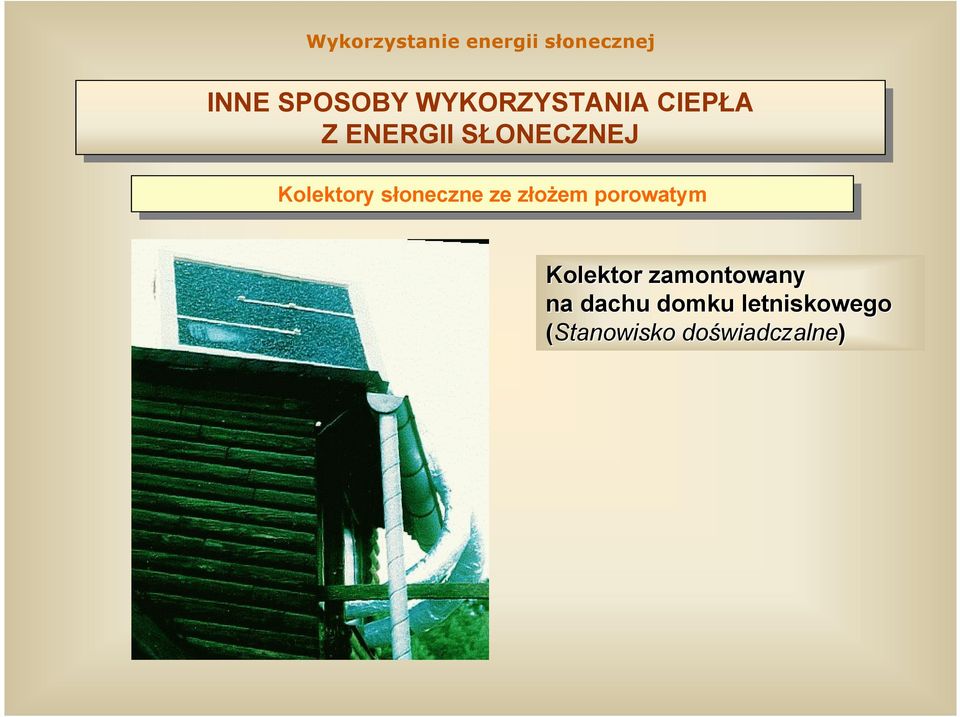

10 Kolektory Kolektory słoneczne słoneczne ze ze złożem złożem porowatym porowatym Kolektor zamontowany na dachu domku letniskowego (Stanowisko doświadczalne)

11 Kolektory Kolektory słoneczne słoneczne ze ze złożem złożem porowatym porowatym Uzyskane wyniki pomiarów

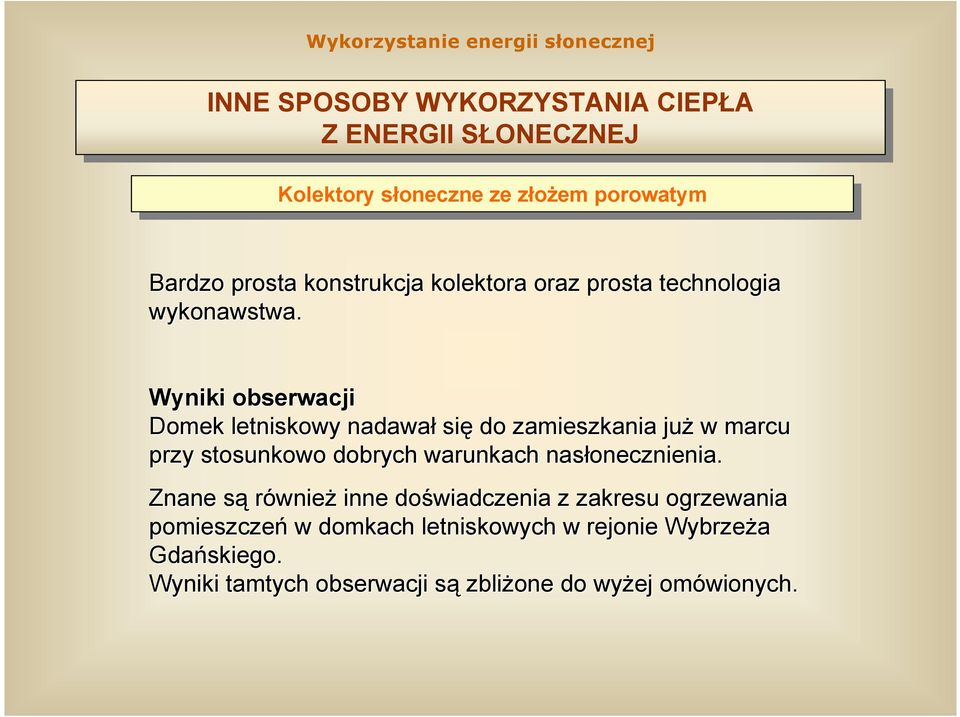

12 Kolektory Kolektory słoneczne słoneczne ze ze złożem złożem porowatym porowatym Bardzo prosta konstrukcja kolektora oraz prosta technologia wykonawstwa. Wyniki obserwacji Domek letniskowy nadawał się do zamieszkania już w marcu przy stosunkowo dobrych warunkach nasłonecznienia. Znane są również inne doświadczenia z zakresu ogrzewania pomieszczeń w domkach letniskowych w rejonie Wybrzeża Gdańskiego. Wyniki tamtych obserwacji są zbliżone do wyżej omówionych.

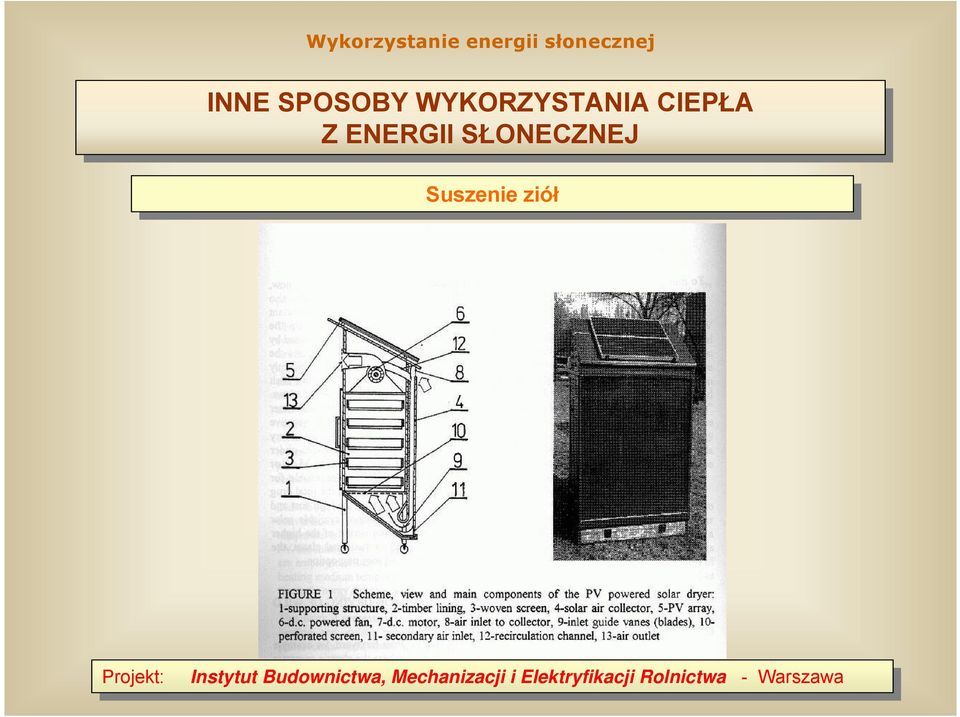

13 Suszenie Suszenie ziół ziół Projekt: Projekt: Instytut Instytut Budownictwa, Budownictwa, Mechanizacji Mechanizacji i i Elektryfikacji Elektryfikacji Rolnictwa Rolnictwa - - Warszawa Warszawa

14 Przykład: Przykład: Ogrzewanie Ogrzewanie basenów basenów kąpielowych kąpielowych

15 Układy Układy z z kolektorami kolektorami koncentrującymi koncentrującymi Kolektor nadążny zwierciadlany koncentrujący promieniowanie słoneczne

16 Układy Układy z z kolektorami kolektorami koncentrującymi koncentrującymi Kolektory nadążne koncentrujące działają przy promieniowaniu bezpośrednim, które jest promieniowaniem kierunkowym. Kolektory te nie reagują na składową rozproszoną promieniowania (!!!)

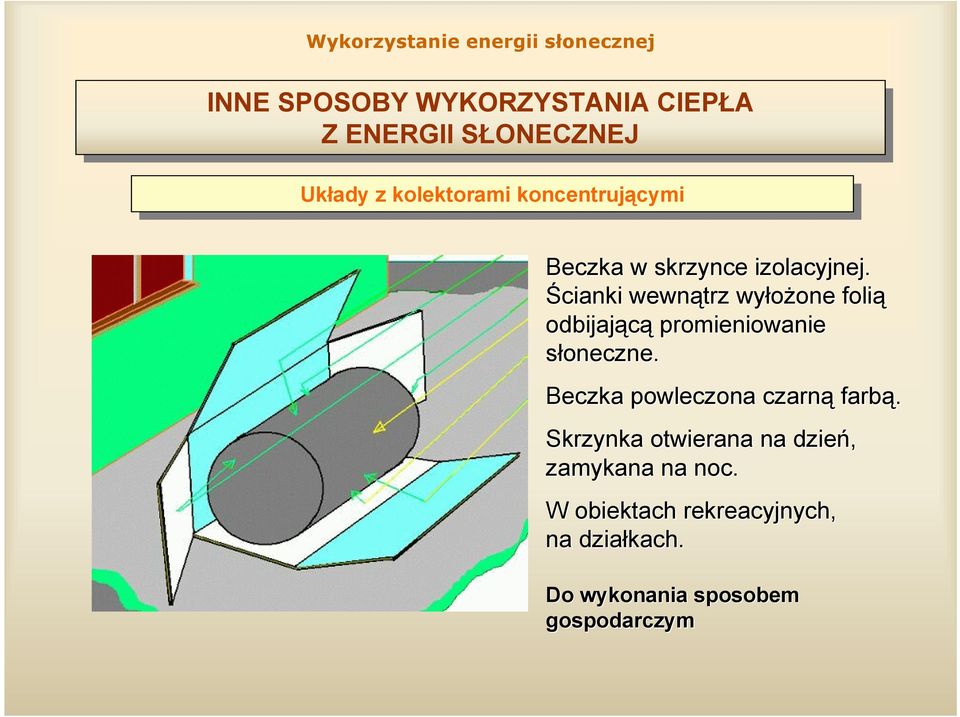

17 Układy Układy z z kolektorami kolektorami koncentrującymi koncentrującymi Beczka w skrzynce izolacyjnej. Ścianki wewnątrz wyłożone folią odbijającą promieniowanie słoneczne. Beczka powleczona czarną farbą. Skrzynka otwierana na dzień, zamykana na noc. W obiektach rekreacyjnych, na działkach. Do wykonania sposobem gospodarczym

18 INSTALACJE FOTOWOLTAICZNE Przykłady Przykłady zastosowania zastosowania Elektrownie Elektrownie słoneczne słoneczne Pompa Pompa słoneczna słoneczna Oświetlenie Oświetlenie uliczne uliczne

19 INSTALACJE FOTOWOLTAICZNE Przykłady Przykłady zastosowania zastosowania Małe Małe budynki budynki Bloki Bloki mieszkalne mieszkalne i i biurowce biurowce Schemat Schemat elektryczny elektryczny

20 INSTALACJE OGRZEWANIA SŁONECZNEGO Instalacje powietrzne --układy aktywne W powietrznych powietrznych powietrze powietrze jest jest nośnikiem nośnikiem transportującym transportującym ciepło. ciepło. Budowa Budowa instalacji instalacji powietrznej powietrznej jest jest podobna podobna do do instalacji instalacji cieczowej cieczowej Urządzenia Urządzenia magazynujące magazynujące ciepło: ciepło: --akumulatory akumulatory gruntowe, gruntowe, -złoża -złoża kamienne, kamienne, --magazynowanie magazynowanie ciepła ciepła w przemianach przemianach fazowych fazowych (np. (np. zasobniki zasobniki parafinowe) parafinowe) --magazynowanie magazynowanie ciepła ciepła w przemianach przemianach chemicznych chemicznych (np. (np. sól sól glauberska) glauberska)

21 INSTALACJE OGRZEWANIA SŁONECZNEGO Instalacje powietrzne --układy pasywne
