1 Paweł Andrzejewski Rola kamery w ulepszaniu Systemu Wczesnego Ostrzegania

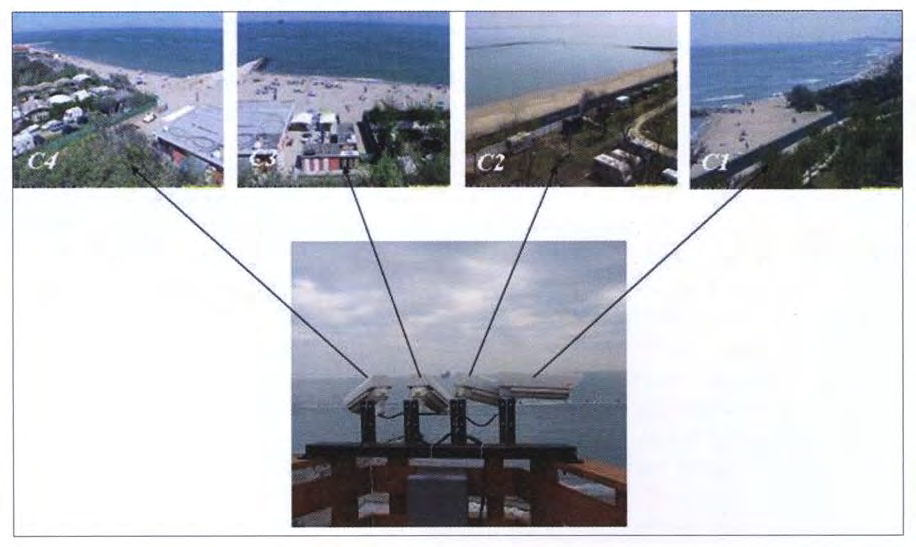

2 Rys historyczny wykorzystania kamer video do obserwacji zmienności brzegu - Pierwsze próby z wykorzystaniem kamer analogowych (przełom lat 70 i 80) - Unowocześnianie systemu, zastosowanie technik cyfrowych (ok. 1985) - Powstanie pierwszego, opartego o linię poleceo programu komputerowego do przetwarzania obrazów z kamer video (1992) - Pierwszy w pełni zautomatyzowany system ARGUS (1992) - Druga generacja ARGUS (2002) z zastosowaniem kamer cyfrowych - Trzecia wersja ARGUS (2005)

3

4 Typy obrazów w systemach do monitoringu brzegu - Snapshot - TIMEX - Sigma / Variance - Obrazy zrektyfikowane obu powyższych typów - Timestack

5 SNAPSHOT

6 TIMEX Uśredniona wartośd pixela

7 SIGMA / VARIANCE Obraz zmienności wartości pixela

8 Obrazy zrektyfikowane +georeferencje

9 Obrazy zrektyfikowane +georeferencje

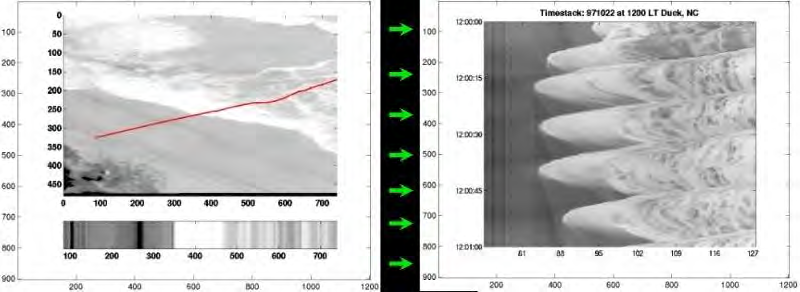

10 Timestack

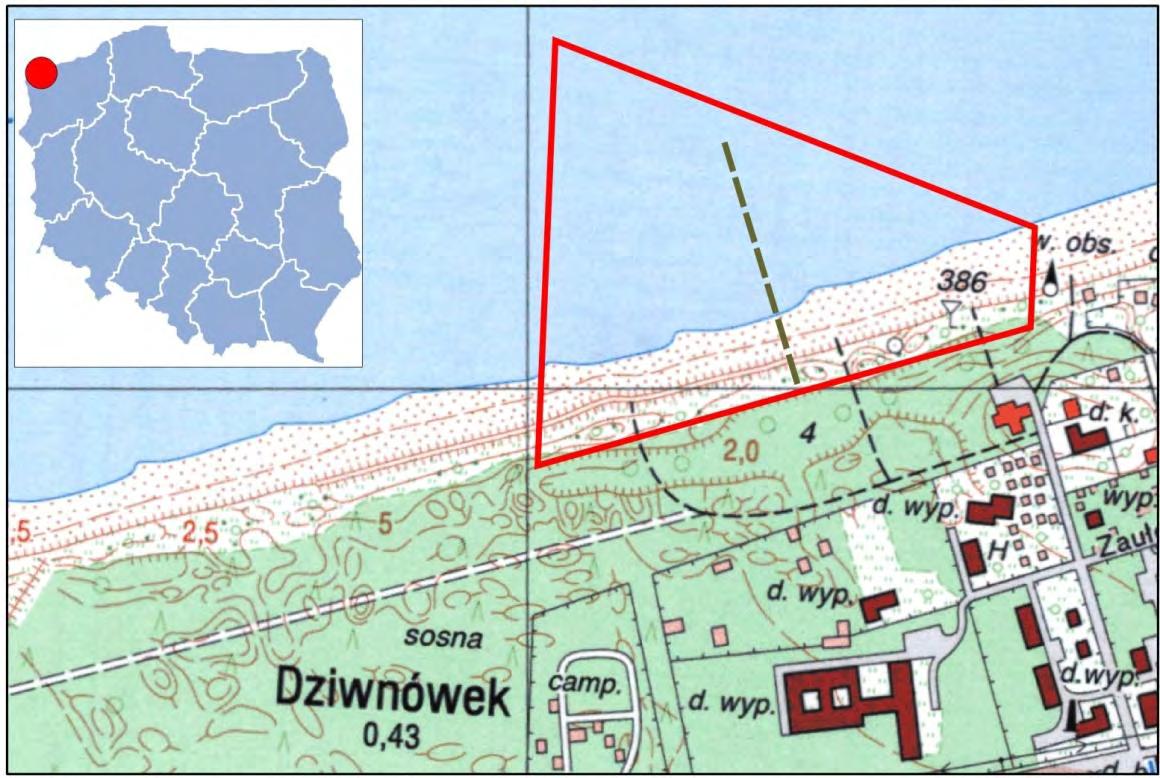

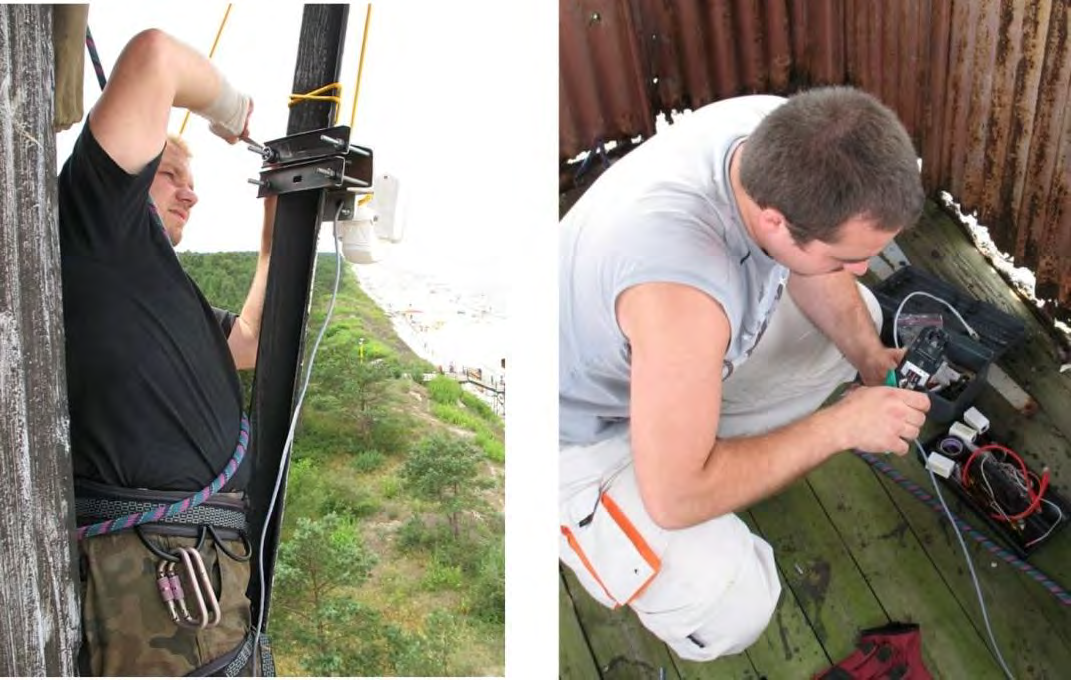

11 System Uniwersytetu Szczecioskiego - Jedna kamera Mobotix M12 Sec Day&Night - Rozdzielczośd max 2048x1536px (dzieo) - W pełnej rozdzielczości do 1fps - Komputer do codziennej, zautomatyzowanej obróbki zdjęd - Zautomatyzowane tworzenie obrazów TIMEX i VARIANCE - Obecnie praca nad automatycznym usuwaniem dystorsji, georektyfikacją i rozpoznawaniem stref załamania fali oraz położenia linii brzegowej.

12

13

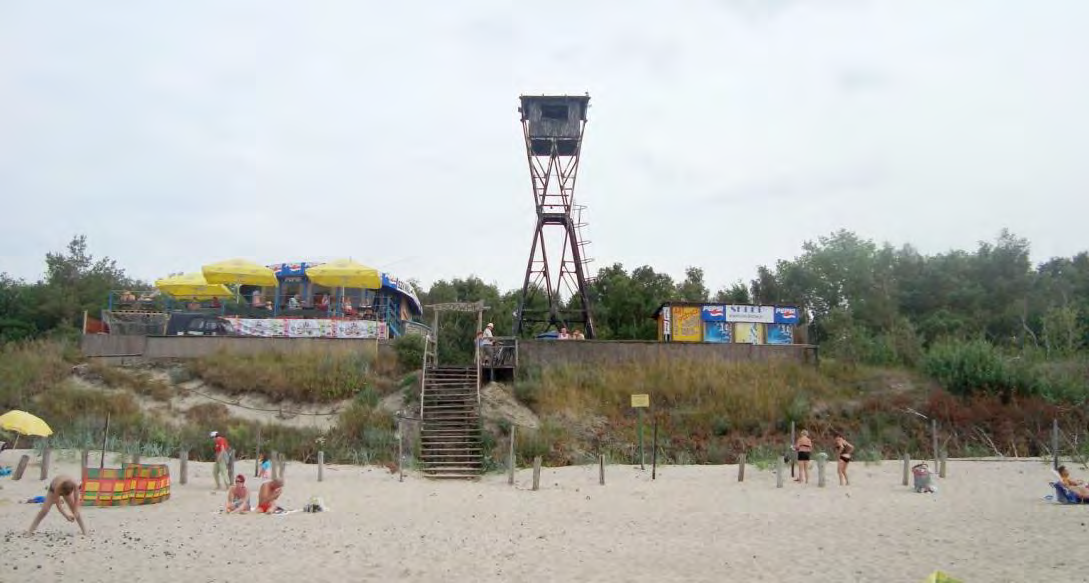

14

15 Ana Nobre Silva / Michaliss Vousdoukas

16 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających - Kalibracja modeli

17 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Przemieszczanie się wałów rewowych - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających - Kalibracja modeli

18

19

20 Data i godzina : : : : : : :00 Siła Siła Powierzchnia plaży Kierunek Stan Stan Ciśnienie wiatru wiatru w [m²] wiatru morza OD morza DO atmosferyczne OD DO Stan wody E Z W W W W W

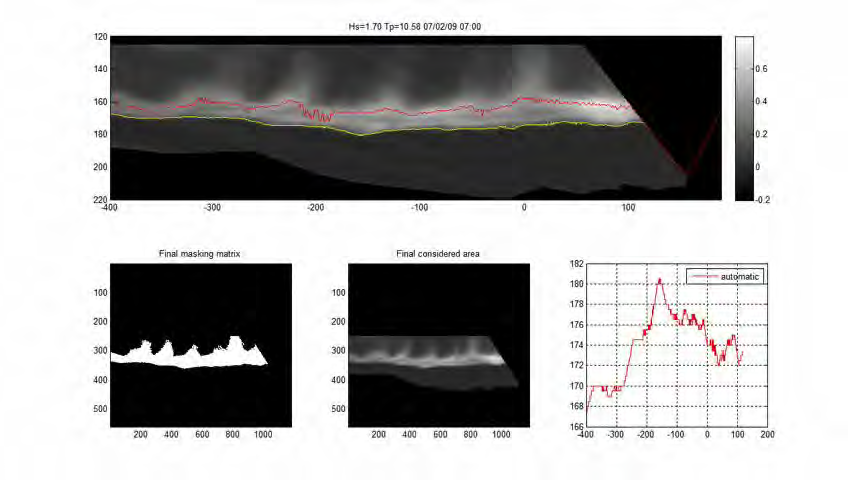

21

22 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Przemieszczanie się wałów rewowych - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających - Kalibracja modeli

23 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających - Kalibracja modeli

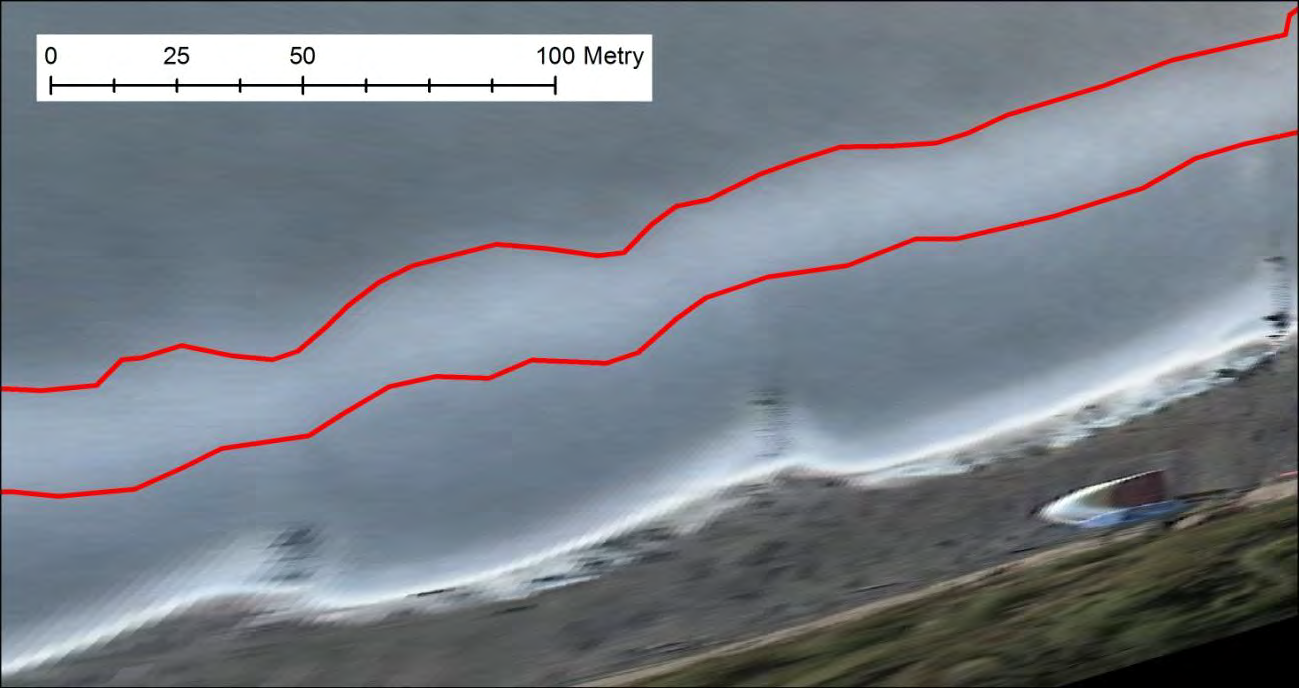

24 :20

25 :30

26 :40

27 :50

28 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających - Kalibracja modeli

29 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Detekcja prądów rozrywających - Kalibracja modeli

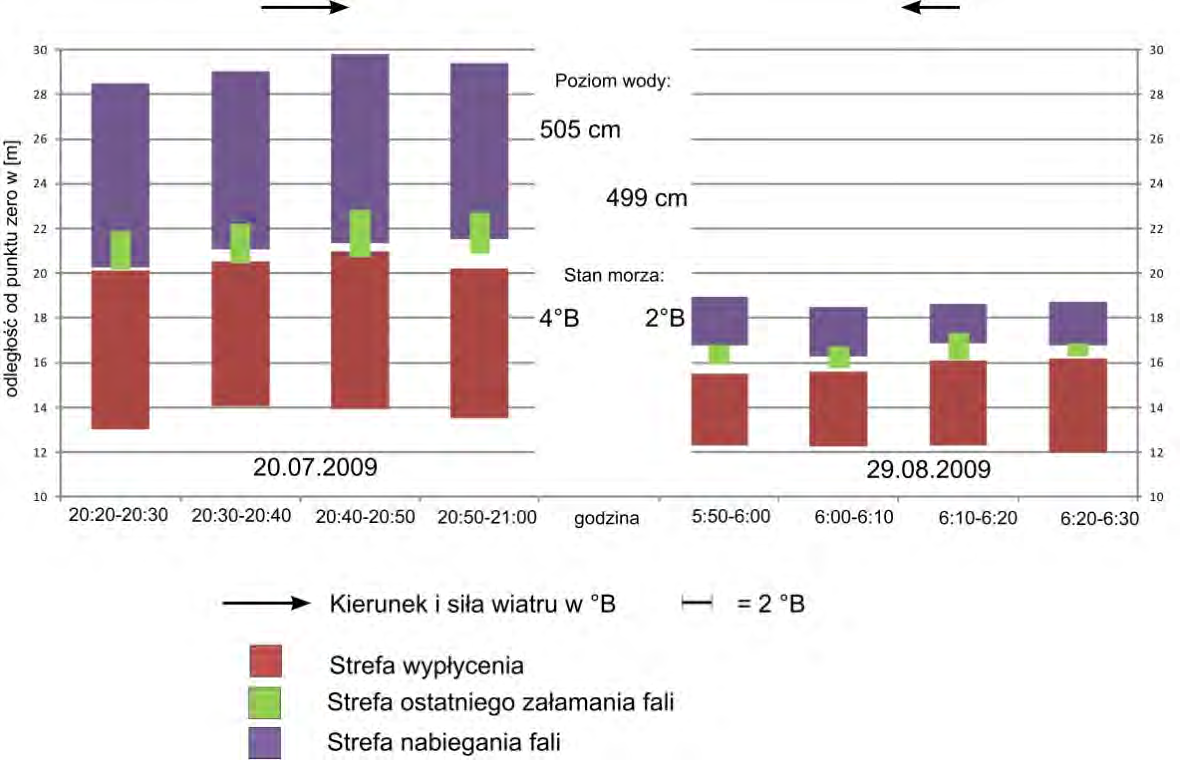

30 Zasięg nabiegania fali na brzeg w poszczególnych dniach Ilośd wystąpieo Zasięg nabiegania fali w [m]

31

32

33 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Detekcja prądów rozrywających - Kalibracja modeli

34 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Analiza stref załamania i nabiegania fal na brzeg - Kalibracja modeli

35 24 Maja 2011, Gdaosk Uniwersytet Szczecioski, Instytut Nauk o Morzu, Zakład Teledetekcji i Kartografii Morskiej Uniwersytet Szczecioski, Wydział Nauk o Ziemi, Instytut Nauk Morzu, Zakład Teledetekcji Kartografii Morskiej

36 24 Maja 2011, Gdaosk Uniwersytet Szczecioski, Instytut Nauk o Morzu, Zakład Teledetekcji i Kartografii Morskiej Uniwersytet Szczecioski, Wydział Nauk o Ziemi, Instytut Nauk Morzu, Zakład Teledetekcji Kartografii Morskiej

37 24 Maja 2011, Gdaosk Uniwersytet Szczecioski, Instytut Nauk o Morzu, Zakład Teledetekcji i Kartografii Morskiej Uniwersytet Szczecioski, Wydział Nauk o Ziemi, Instytut Nauk Morzu, Zakład Teledetekcji Kartografii Morskiej

38 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Analiza stref załamania i nabiegania fal na brzeg - Kalibracja modeli

39 Przykłady zastosowania kamer video dla celów modelarzy i nie tylko - Zmiennośd położenia linii brzegowej - Przemieszczanie się wałów rewowych - Analiza stref załamania i nabiegania fal na brzeg - Detekcja prądów rozrywających

40 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

41 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

42 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

43 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

44

45 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

46 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

47 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

48

49 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery

50 Wystąpienie zjawiska sztormowego Dostrojenie współczynników modelu Uruchomienie modelu i obserwacja obszaru kamerą video Porównanie różnic w prognozie z modelu i sytuacji zaobserwowanej przez kamerę Wygenerowanie prognozy przez model, sprawdzenie danych wejściowych i wyjściowych na podstawie zdjęd z kamery
