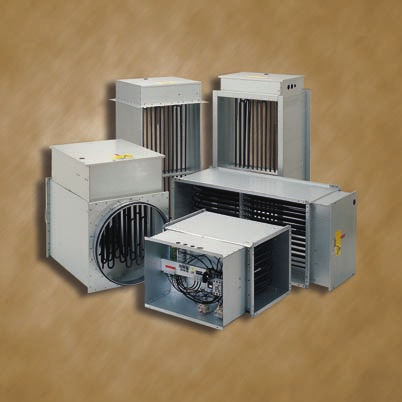

1 VFL, VFLPG i VTL Nagrzewnice elektryczne kana³owe, prostok¹tne Nagrzewnice kana³owe VEAB wytwarzane s¹ z po³¹czeniami do prowadnic, ko³nierzami lub do mocowania wewnêtrznie w kana³ach. Nagrzewnice dostêpne s¹ z lub bez wbudowanego systemu kontroli. Ed

2 VFL 2 Nagrzewnice elektryczne z lub bez wbudowanego systemu kontroli Obudowa wykonana z blachy alucynkowej. Elementy grzejne ze stali nierdzewnej SS Skrzynka pod³¹czeniowa wyposa ona w zaciski umo liwia szybki i ³atwy monta. Nagrzewnice mo na montowaæ zarówno poziomo, jak i pionowo. Klasa zabezpieczenia to IP 43. Klasa zabezpieczenia IP 55 dostêpna na yczenie. Wbudowane zabezpieczenia przed przegrzaniem (jedno z automatycznym powrotem, jedno z rêcznym powrotem). Dogrzewanie powietrza za wymiennikiem z odzyskiem (recyrkulacj¹) ciep³a. Nagrzewnica kana³owa jest wykorzystana do dogrzania powietrza i podniesienia jego temperatury o kilka ostatnich stopni do ¹danej temperatury na wlocie. Dogrzewanie powietrza dla czêœci budynku, pomieszczeñ, gdzie wymaga siê nieco wy szej temperatury powietrza wlotowego, np. pomieszczenia na pó³nocnej stronie budynku lub pokoje, które nie s¹ wystarczaj¹co ciep³e w budynkach z centralnie sterowanym systemem ch³odzenia. Nagrzewnica mo e byæ tak dobrana, aby pokryæ straty przesy³u w pokoju/domu i tym samym zapewniæ uzyskanie takiego ciep³a z systemu, jakie za³o ono przy projektowaniu. Przyk³ady zastosowañ Nagrzewnica kana³owa jest czasem potrzebna na stronie wlotowej pompy cieplnej lub wymiennika z odzyskiem ciep³a po to, aby zapewniæ w³aœciwe funkcjonowanie systemu, kiedy temperatura zewnêtrzna jest niska. Nagrzewnica mo e byæ tak e dobrana, aby podnieœæ temperaturê powietrza od temperatury na zewn¹trz do odpowiedniej temperatury powietrza wlotowego. W tym przypadku nagrzewnica pracuje razem z wentylatorem kana³owym jako jednostka powietrza wlotowego. Konstrukcja, materia³ Obudowa jest wykonana z blachy alucynkowej, a element grzejny ze stali nierdzewnej SS Nagrzewnica jest po³¹czona elektrycznie przez zaciski znajduj¹ce siê w skrzynce pod³¹czeniowej. Klasa bezpieczeñstwa elektrycznego to IP 43. Klasa zabezpieczenia IP 55 dostêpna na yczenie. Zabezpieczenie przeciw przegrzaniu Nagrzewnice kana³owe musz¹ byæ wyposa one w odpowiedni¹ liczbê jednostek zabezpieczenia termicznego przeciw przegrzaniu, co najmniej jedn¹ z automatycznym powrotem i jedn¹ z rêcznym powrotem. Przep³yw powietrza, temperatura pracy Standardowe nagrzewnice kana³owe s¹ projektowane na minimaln¹ prêdkoœæ przep³ywu powietrza 1.5 m/s i na maksymaln¹ temperaturê powietrza wylotowego 40 C. Nagrzewnice na wy sze temperatury na wylocie s¹ tak e osi¹galne. Prosimy kontaktowaæ siê z przedstawicielem VEAB w sprawie dalszych szczegó³ów. Temperatura otoczenia dla nagrzewnic kana³owych bez wbudowanego systemu kontroli = max 40 C, z wbudowanym systemem kontroli = max 30 C. Pod³¹czenia do kana³u Wszystkie typy s¹ dostêpne dla ró nych po³¹czeñ z kana³em: VFLPG - z prowadnicami typu PG VFL - z ko³nierzami wg normy SMS 2242 VTL - do mocowania wewnêtrznie w kana³ach

3 Oznaczenie typu Rodzaje pod³¹czenia do kana³u VFLPG X MTEML Szerokoœæ kana³u, B w mm Wysokoœæ kana³u, H w mm Ca³kowita moc nom. w kw Wbudowany system kontroli, typ -MTEML lub -MTXL VFL 3 Instalacja Nagrzewnice VFLPG, VFL i VTL mog¹ byæ instalowane zarówno w poziomych, jak i pionowych kana³ach. Kierunek przep³ywu powietrza przez nagrzewnicê musi byæ taki sam, jak wskazuje strza³ka na pokrywie nagrzewnicy. W kana³ach poziomych nagrzewnice musz¹ byæ instalowane tak, aby skrzynka pod³¹czeniowa skierowana by³a na bok w lewo lub prawo, ale nie do góry lub do do³u. Nagrzewnice kana³owe musz¹ byæ instalowane tak, aby przep³yw powietrza by³ równomierny na ca³ej powierzchni przekroju. Poniewa na przep³yw powietrza maj¹ wp³yw zagiêcia, wentylatory, zawory, filtry itd., nagrzewnica powinna byæ umieszczona tak, aby minimalna odleg³oœæ od tych elementów by³a co najmniej równa przek¹tnej poprzecznego przekroju obudowy nagrzewnicy. Synchronizacja z wentylatorem lub strumieniem powietrza Elektryczne nagrzewnice kana³owe nale y instalowaæ tak, by zsynchronizowaæ je z wentylatorem, który porusza powietrze w kanale lub strumieniem powietrza przep³ywaj¹cym przez nagrzewnicê kana³ow¹. W przypadku nagrzewnic kana³owych VEAB z wbudowanym sterownikiem funkcjê tê w³¹cza siê w prosty sposób w obwodzie steruj¹cym. Patrz schemat elektryczny na stronie VFL 8. Synchronizacja alternatywna: W nagrzewnicach z wbudowanym sterownikiem typu -MTEML o mocy do 27 kw 3x400V na p³ytce sterownika znajduje siê wyjœcie do bezpoœredniego do³¹czenia czujnika ciœnienia lub przep³ywu. Wyjœcie to posiadaj¹ wszystkie nagrzewnice z wbudowanym sterownikiem typu -MTXL do sygna³u steruj¹cego V, niezale nie od mocy. W przypadku nagrzewnic z zewnêtrznym sterownikiem uk³ad synchronizuj¹cy instaluje siê na doprowadzeniu zasilania do nagrzewnicy. Regulacja Nagrzewnice kana³owe w wykonaniu -MTEML i -MTXL posiadaj¹ wbudowane elektroniczne regulatory temperatury, które reguluj¹ moc nagrzewania w sposób proporcjonalny (technika impuls/pauza). Ten typ sterowania temperatury pozwala na bardzo precyzyjn¹ kontrolê. Przy wiêkszych mocach czêœci mocy regulowane s¹ przy pomocy regulatora stopni mocy. Temperatura regulowane jest jednak zawsze przy pomocy techniki impuls/pauza. Nagrzewnice mog¹ byæ tak e dostarczone bez wbudowanych regulatorów, zamiast tego mo e byæ zastosowany zewnêtrzny regulator temperatury lub termostat. Atesty Typoszeregi nagrzewnic VFLPG, VFL i VTL zosta³y przetestowane i uznane przez SEMKO i s¹ zgodne z wymaganiami EMC odpowiednio do europejskich norm EN i EN Typoszeregi VFPLG, VFL i VTL s¹ równie zgodne z dyrektyw¹ o niskim napiêciu LVD 72/23ECC. Wymagana moc Powietrze przep³ywaj¹ce przez nagrzewnicê kana³ow¹ jest ogrzewana zgodnie z nastêpuj¹c¹ formu³¹: P = Q x 0,36 x t P = moc w W Q = strumieñ powietrza w m 3 /h t = przyrost temperatury w C Przyk³ad: Wentylator ma przep³yw powietrza 3000 m 3 / h. Trzeba podnieœæ temperaturê powietrza od + 5 C do + 20 C, tj. t = 15 C. P = 3000 x 0,36 x 15 = W. Trzeba zastosowaæ nagrzewnicê o mocy nominalnej oko³o 16,5 kw.

4 Wymiary VFL 4 Typoszeregi VFL, VFLPG i VTL s¹ wykonywane w nastêpuj¹cych wielkoœciach: B = min. 200 mm, max mm. H = min 200 mm, max mm. D = min. 270 mm, max, 500 mm (standard = 370 mm). d1 = min 200 mm, max. 430 mm. Wymiary B i H s¹ dobierane w zale noœci od wymiarów kana³ów, w których dana nagrzewnica ma byæ zainstalowana. Musi te byæ uwzglêdniona minimalna prêdkoœæ powietrza 1.5 m/s. VFL * ) * ) *) Nagrzewnica kana³owa z wbudowanym systemem kontroli ma wymiar 200 mm. VFLPG * ) * ) *) Nagrzewnica kana³owa z wbudowanym systemem kontroli ma wymiar 200 mm. VTL * ) * ) *) Nagrzewnica kana³owa z wbudowanym systemem kontroli ma wymiar 200 mm.

5 Spadek ciœnienia w nagrzewnicy kana³owej Spadek ciœnienia w nagrzewnicy kana³owej zale y od prêdkoœci powietrza i liczby elementów grzejnych. Przybli on¹ liczbê elementów mo na okreœliæ ze wzoru: P X = A x 15 gdzie: X = iloœæ rzêdów elementów A = pole przekroju, B x H w m 2 P = ca³kowita moc nom. w kw Spadek ciœnienia (Pa) VFL 5 Prêdkoœæ przep³ywk (m/s) Temperatura powierzchni elementu Temperatura powierzchni elementów grzejnych nagrzewnicy zale y od prêdkoœci powietrza i mocy nominalnej na powierzchni elementu. Nominalna moc na powierzchni elementu jest oko³o 3 W/cm 2. Wykres ilustruje zale noœæ temperatury powierzchni elementu grzejnego od prêdkoœci powietrza przy temperaturze powietrza wylotowego z grzejnika równej ok. 20 C. Temperatura ( C) Prêdkoœæ przep³ywk (m/s)

6 Nagrzewnice kana³owe z wbudowanym regulatorem VFL 6 Wersja -MTEML: Mo na zainstalowaæ tak, by spó³pracowa³ z jednym kana³em - lub jednym czujnikiem w omieszczeniu. Inn¹ mo liwoœci¹ jest praca z dwoma czujnikami: jednym (g³ównym) w pomieszczeniu oraz czujnikiem min/maks w kanale powietrza doprowadzanego. Wersja -MTXL: Moc sterowana jest zewnêtrznym sygna³em steruj¹cym V. Wyjœcie alarmowe z bezpotencja³owymi stykami, nformuj¹ce o zadzia³aniu zabezpieczenia przed przegrzaniem. Ograniczona do minimum liczba kabli - zintegrowany sterownik w nagrzewnicy. Prosta instalacja zmniejsza koszty instalacji. Minimalne ryzyko b³êdnego po³¹czenia przy instalacji. Regulacja W nagrzewnicach o mocy nie przekraczaj¹cej 27 kw 400 V 3~ (lub 15 kw przy 230 V 3~) ca³a moc jest regulowana tyrystorowo, co zapewnia bardzo dok³adn¹ proporcjonaln¹ regulacjê czasow¹. Przy wiêkszych mocach elementy grzewcze w³¹cza siê prze³¹cznikiem krokowym - dok³adna regulacja mocy odbywa siê przez tyrystorowe, proporcjonalne sterowanie jednym stopniem. 400 V 3~ kw Regulator Zasilanie 1,5 Tyrystor 400 V 2~ 2,0 Tyrystor 400 V 2~ 3,0 Tyrystor 400 V 2~ 5,0 Tyrystor 400 V 2~ 6,0 Tyrystor 400 V 3~ 7,5 Tyrystor 400 V 3~ 9,0 Tyrystor 400 V 3~ 13,0 Tyrystor 400 V 3~ 15,0 Tyrystor 400 V 3~ 17,0 Tyrystor 400 V 3~ 19,0 Tyrystor 400 V 3~ 24,0 Tyrystor 400 V 3~ 27,0 Tyrystor 400 V 3~ 30,0 Tyrystor+jeden stopieñ podstawowy 400 V 3~ 34,0 Tyrystor+jeden stopieñ podstawowy 400 V 3~ 39,0 Tyrystor+jeden stopieñ podstawowy 400 V 3~ 43,0 Tyrystor+jeden stopieñ podstawowy 400 V 3~ 47,0 Tyrystor+jeden stopieñ podstawowy 400 V 3~ 54,0 Tyrystor+jeden stopieñ podstawowy 400 V 3~ 60,0 Tyrystor+dwa stopnie podstawowy 400 V 3~ 67,5 Tyrystor+dwa stopnie podstawowy 400 V 3~ 75,0 Tyrystor+dwa stopnie podstawowy 400 V 3~ 81,0 Tyrystor+dwa stopnie podstawowy 400 V 3~ 96,0 Tyrystor+trzy stopnie podstawowy 400 V 3~ 108,0 Tyrystor+trzy stopnie podstawowy 400 V 3~ 120,0 Tyrystor+cztery stopnie podstawowy 400 V 3~ 127,5 Tyrystor+cztery stopnie podstawowy 400 V 3~ 135,0 Tyrystor+cztery stopnie podstawowy 400 V 3~ Wymiary i moc Fizyczne wymiary wybiera siê w zakresie B (szerokoœæ) i H (wysokoœæ), patrz rubryka Wymiary na stronie VFL 4. Moc dobiera siê z poni szej tabeli przyjmuj¹c ograniczenie, e ca³kowita moc nagrzewnicy winna zawieraæ siê miêdzy 20 kw/m² a 200 kw/m² (kw na metr kwadratowy powierzchni przep³ywu). 230 V 3~ kw Regulator Zasilanie 1,5 Tyrystor 230 V~ 2,0 Tyrystor 230 V~ 3,0 Tyrystor 230 V 3~ 5,0 Tyrystor 230 V 3~ 6,0 Tyrystor 230 V 3~ 7,5 Tyrystor 230 V 3~ 9,0 Tyrystor 230 V 3~ 13,0 Tyrystor 230 V 3~ 15,0 Tyrystor 230 V 3~ 17,0 Tyrystor+jeden stopieñ podstawowy 230 V 3~ 19,0 Tyrystor+jeden stopieñ podstawowy 230 V 3~ 24,0 Tyrystor+jeden stopieñ podstawowy 230 V 3~ 27,0 Tyrystor+jeden stopieñ podstawowy 230 V 3~ 30,0 Tyrystor+jeden stopieñ podstawowy 230 V 3~ 34,0 Tyrystor+dwa stopnie podstawowy 230 V 3~ 39,0 Tyrystor+dwa stopnie podstawowy 230 V 3~ 43,0 Tyrystor+dwa stopnie podstawowy 230 V 3~ 47,0 Tyrystor+dwa stopnie podstawowy 230 V 3~ 54,0 Tyrystor+trzy stopnie podstawowy 230 V 3~ 60,0 Tyrystor+trzy stopnie podstawowy 230 V 3~ 67,5 Tyrystor+cztery stopnie podstawowy 230 V 3~ 75,0 Tyrystor+cztery stopieñ podstawowy 230 V 3~ Dla wy szych zakresów mocy ni przedstawione w tabeli, wybierz nagrzewnicê z zewnêtrznym systemem kontroli.

7 Czujniki temperatury Poni sze czujniki pasuj¹ do naszych nagrzewnic elektrycznych z wbudowanym regulatorem temperatury typu -MPE. Czujnik kana³owy TG-K Czujnik pokojowy TG-R430 Czujnik pokojowy TG-R530 Czujnik pokojowy TG-R630 VFL 7 TG-K330 Zakres 0-30 C TG-K360 Zakres 0-60 C Klasa szczelnoœci IP 20 Z regulatorem wartoœci zadanej. Zakres 0-30 C Klasa szczelnoœci IP 20 Zakres 0-30 C Klasa szczelnoœci IP 20 Zakres 0-30 C Klasa szczelnoœci IP 65 Prestotaty DTV200 AFS-222 Zakres Pa Max 5 A 230 V~ Zakres Pa Max 15 A 230 V~ Klasa zabezpieczenia IP 54 Klasa zabezpieczenia IP 20 Projektowanie/Zamawianie Aby wyceniæ/dostarczyæ odpowiedni model nagrzewnicy potrzebne s¹ nastêpuj¹ce informacje: 1. Typ: - VFL, VFLPG lub VTL 2. Wymiary: - szerokoœæ i wysokoœæ sekcji kana³u 3. Ca³kowita moc sekcji: - kw 4. Zasilanie: - podaj 230 V~ lub 400 V~ 5. Strumieñ: - aby strumieñ by³ w³aœciwy, powinien byæ podany strumieñ minimalny 6. Temperatura pracy: - temperatura powietrza na wyjœciu 7. Czujnik/ - typ czujnika dla -MTEML/ sygna³ steruj¹cy: sygna³ V dla -MTXL

8 Schemat elektryczny nagrzewnicy -MTEML. Nagrzewnica kana³owa typ -MTEML bez prze³¹cznika krokowego (< 40A) VFL 8 Alternatywne zasilanie Alternatywa Napiêcie robocze 230 V~ Nagrzewnica kana³owa typ -MTEML z prze³¹cznikiem krokowym Zasilanie Alternatywa Napiêcie robocze 230 V~ Schemat elektryczny nagrzewnicy typu -MTXL. Nagrzewnica kana³owa typ -MTXL (< 40A) Alternatywne zasilanie Napiêcie robocze 230 V~ Napiêcie steruj¹ce V Nagrzewnica kana³owa typ -MTXL (> 40A) Napiêcie steruj¹ce V Zasilanie Napiêcie robocze 230 V~ D E F G J Wyposa enie do regulacji Uk³ad synchronizacji Prze³¹cznik pr¹du roboczego Bezpotencja³owe styki informuj¹ce o zadzia³aniu zabezpieczenia przed rzegrzaniem Czujnik g³ówny K K/J M T Potencjometr wartoœci oczekiwanej Czujnik w pomieszczeniu zintegrowany z potencjometrem wartoœci oczekiwanej Czujnik ograniczaj¹cy Opcja alarmu ciœnienia

9 Nagrzewnice kana³owe do zewnêtrznego systemu kontroli. Moc/Stopnie mocy/zasilanie Ca³kowit¹ moc nagrzewnicy kana³owej mo na wybraæ z przedzia³u od 1.5 kw w górê. Mo e ona zostaæ podzielona na dowoln¹ iloœæ grup mocy o min. mocy 0,3 kw i max. mocy 43 kw na grupê. Moc ca³kowita przypadaj¹ca na m 2 przekroju kana³u musi zawieraæ siê w przedziale miêdzy 20 kw/m 2 a 200 kw/m 2. Napiêcie ró nych stopni mo e byæ ustalone, jak nastêpuje: Przy napiêciu 400 V 3~ grupy mocy pod³¹czane s¹ nastêpuj¹co: 0,3-3,5 kw 400 V 2~ 3,6-43,0 kw 400 V 3~ Przy napiêciu 230 V 3~ grupy mocy pod³¹czane s¹ nastêpuj¹co: 0,3-1,99 kw 230 V~ 2,0-43,0 kw 230 V 3~ Stopnie mocy mog¹ byæ dobrane w podanych poni ej zakresach, ale musi to byæ wyspecyfikowane w zamówieniu: 0,3-3,6 kw 230 V~ 0,3-6,0 kw 400 V 2~ 1,0-43,0 kw 400 V 3~ lub 230 V 3~ VFL 9 Regulacja mocy/ciep³a Jest bardzo wa ne, aby nagrzewnice dostosowane by³y do wspó³pracy z odpowiednimi regulatorami mocy/ciep³a. Typoszereg regulatorów jest dostêpny dla wszystkich typów nagrzewnic. Poni sza tabela przedstawia regulatory i podzia³y mocy, które s¹ odpowiednie dla ró nych ca³kowitych mocy nominalnych. Ca³kowita moc nominalna Stopnie mocy Regulator 1,5-6,0 kw 1 stopieñ, 400 V 2~ Pulser 6,1-17,0 kw 1 stopieñ, 400 V 3~ TTC 25, alt TTC ,1-27,0 kw 1 stopieñ, 400 V 3~ TTC 40 F 17,1-34,0 kw 2 stopnie (1/2 + 1/2), 400 V 3~ TTC TT-S1 28,0-54,0 kw 2 stopnie (1/2 + 1/2), 400 V 3~ TTC 40 F + TT-S4/D 55,0-81,0 kw 3 stopnie (1/3 + 1/3 + 1/3), 400 V 3~ TTC 40 F + TT-S4/D 82,0-108,0 kw 4 stopnie (1/4 + 1/4 + 1/4 + 1/4), 400 V 3~ TTC 40 F + TT-S4/D 109,0-135,0 kw 5 stopnie (1/5 + 1/5 + 1/5 + 1/5 +1/5), 400 V 3~ TTC 40 F + TT-S4/D 136,0-200,0 kw Stosunek mocy , 400 V 3~ TTC 40 F + TT-S4/D Czujniki, które mog¹ byæ instalowane w pomieszczeniach zale nie od bie ¹cego zastosowania, s¹ osi¹galne dla regulatorów z powy szej specyfikacji. Regulatory musz¹ byæ instalowane w systemie razem z odpowiednimi prze³¹cznikami, bezpiecznikami itd. Projektowanie/Zamawianie Aby wyceniæ/dostarczyæ nagrzewnicê, potrzebne s¹ nastêpuj¹ce informacje: 1. Typ: - VFL, VFLPG lub VTL 2. Wymiary: - szerokoœæ i wysokoœæ sekcji kana³u 3. Ca³kowita moc sekcji: - kw 4. Grupy mocy: - kw 5. Zasilanie: - Zasilanie g³ówne oraz zasilanie na grupy mocy 6. Strumieñ: - aby strumieñ by³ w³aœciwy, powinien byæ podany strumieñ minimalny 7. Temperatura pracy: - temperatura powietrza na

10 Regulatory nagrzewnic elektrycznych z zewnêtrzn¹ regulacj¹ VFL 10 Seria PULSER Pulser to regulator przeznaczony do stosowania z nagrzewnicami elektrycznymi, który pulsuje (w³¹cza i wy³¹cza) ca³¹ moc zapewniaj¹c w ten sposób bardzo precyzyjn¹ kontrolê temperatury. Klasa zabezpieczenia IP 20. Maksymalne obci¹ enie: 230 V~ 3200 W 400 V 2~ 6400 W TTC 2000 TTC 2000 to elektryczny regulator ciep³a, reguluj¹cy moc na zasadzie tzw. regulacji czasowo proporcjonalnej (technika impulsowo-pauzowa). Pozwala to na bardzo dok³adn¹ regulacjê temperatury. Maks. zainstalowana moc 17 kw, 400 V 3~. Automatyczne prze³¹czanie pomiêdzy 230 V 3~ i 400 V 3~. Klasa szczelnoœci IP 30. Pulser wspó³pracuje z czujnikiem, wbudowanym czujnikiem pomieszczeniowym lub czujnikiem zewnêtrznym, np. czujnikiem kana³owym. Automatyczne prze³¹czanie pomiêdzy 230 V~ i 400 V 2~. Pulser M M oznacza czujnik minimalny lub maksymalny, np. poza czujnikiem g³ównym (pomieszczeniowym) mo na zastosowaæ czujnik minimalny w kanale nawiewnym. Pulser reguluje wtedy temperaturê w pomieszczeniu i jednoczeœnie utrzymuje najni sz¹ temperaturê nawiewu. Automatyczne prze³¹czanie pomiêdzy 230 V~ i 400 V 2~. Pulser ADD Nie posiada w³asnego czujnika, jest sterowany sygna³em z innego Pulsera, który wspó³pracuje z nim równolegle. Oznacza to, e mo na sterowaæ podwójn¹ moc¹ z tego samego czujnika. Automatyczne prze³¹czanie pomiêdzy 230 V~ i 400 V 2~. TT-S1 Osobna p³ytka drukowana, montowana wewn¹trz TTC 2000 w celu sterowania sta³ego etapu g³ównego maks. 17 kw. Min. 50% mocy ca³kowitej sterowane jest przez TTC 2000, a maks. 50% przez TT-S1. TTC 2000 i TT-S1 mog¹ wspólnie sterowaæ 17 kw + 17 kw = 34 kw. TTC 25 i TTC 40F Dzia³aj¹ na takiej samej zasadzie jak TTC, ale s¹ przeznaczone do monta u na szynie DIN w szafce pod³¹czeniowej. Automatyczne prze³¹czanie pomiêdzy 230 V 3~ i 400 V 3~. TTC 25 reguluje maksymalnie do 25 A, tzn. 17 kw przy 400 V 3~. TTC 40F reguluje maksymalnie do 40 A, tzn. 27 kw przy 400 V 3~. Regulator stopni mocy TT-S4/D Pulser 220 X i Pulser 380 X regulowane zewnêtrznym sygna³em steruj¹cym V. Oparty na mikroprocesorze regulator mocy, który stosuje siê razem z TTC 40F lub TTC 25. TT-S4/D reguluje czêœci mocy ca³kowitej, które przekraczaj¹ pojemnoœæ TTC 40F lub TTC 25. TT-S4/D posiada cztery wyjœcia przekaźnikowe, które mog¹ pracowaæ sekwencyjnie lub binarnie. Wyjœcie 2 A 240 V~ zwieraj¹ce Zasilanie 24 V~

11 Czujnikæ temperatury do nagrzewnic z zewnêtrznym sterovaniem Czujnik kana³owy TG-K Czujnik pokojowy TG-R430 Czujnik pokojowy TG-R530 Czujnik pokojowy TG-R630 TG-K330 Zakres 0-30 C TG-K360 Zakres 0-60 C Klasa szczelnoœci IP 20 Z regulatorem wartoœci zadanej. Zakres 0-30 C Klasa szczelnoœci IP 20 Zakres 0-30 C Klasa szczelnoœci IP 20 Zakres 0-30 C Klasa szczelnoœci IP 65 VFL 11 Prestotaty DTV200 AFS-222 Zakres Pa Max 5 A 230 V~ Zakres Pa Max 15 A 230 V~ Klasa zabezpiecz IP 54 Klasa zabezpiecz IP 20 Przyk³. pod³¹czenia dla max 6,0 kw 400 V 2~ Przyk³. pod³¹czenia dla max 81,0 kw 400 V 3~ Zabezpieczenie przed przegrzaniem z rêcznym powrotem Zabezpieczenie przed przegrzaniem z automatycznym powrotem C Regulacja mocy C Pulser Zabezpieczenie przed przegrzaniem z rêcznym powrotem Zabezpieczenie przed przegrzaniem z automatycznym powrotem TT-S4/D C C TTC 40F Interlock Wy³¹cznik wszystkich biegunów L N L1 L2 Interlock Wy³¹cznik wszystkich biegunów L N 24 V~ L1L2L3 L1L2L3 L1L2L3

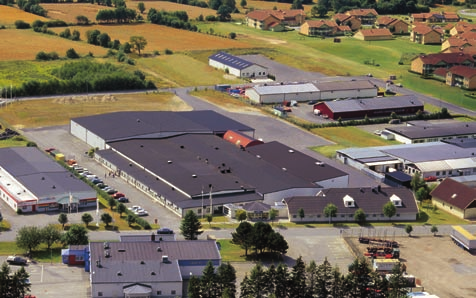

12 Biura i fabryka firmy VEAB w Hässleholm VEAB Heat Tech AB Visitors address Org.no Postal Cheque Service Telefax Telephone Box 265 Stattenavägen Nat Nat SE Hässleholm Hässleholm VAT.no Bank Transfer Service Int Int SWEDEN SE veab@veab.com
