PULSER PULSER V, Hz (jedno lub dwufazowe) Automatyczna adaptacja do typu napiêcia. Pr¹d wyjœciowy

Transkrypt

1 TYRYSTOROWE REGULATORY TEMPERATURY Zastosowanie: Regulacja temperatury w elektrycznych systemach wentylacyjno-klimatyzacyjnych i grzewczych. W³aœciwoœci: Bardzo dok³adna regulacja temperatury (charakterystyka P, PI) Minimalizacja kosztów ogrzewania Wspó³pracuj¹ z zewnêtrznymi czujnikami pomieszczeniowymi i kana³owymi Niektóre modele mog¹ byæ sterowane sygna³em 0 10 V Zasada dzia³ania Regulatory dzia³aj¹ na zasadzie pulsacji (za³¹czanie/wy³¹czanie) pe³nej mocy elementów grzejnych. Stosunek czasu za³¹czenia do czasu wy³¹czenia grza³ek okreœla œredni¹ moc grzewcz¹. Regulator automatycznie przystosowuje siê do sterowania typu P lub PI. Regulator nie posiada czêœci ruchomych, które ulegaj¹ zu yciu. Za³¹czanie i wy³¹czanie zasilania przy zerowym k¹cie fazowym, eliminuje zak³ócenia w sieci elektrycznej. PULSER PULSER Jest uniwersalnym regulatorem jedno lub dwufazowym, który automatycznie przystosowuje siê do napiêcia zasilania V. Posiada wbudowany czujnik temperatury, mo e wspó³pracowaæ z czujnikiem zewnêtrznym np. kana³owym. Monta naœcienny V, Hz (jedno lub dwufazowe) Automatyczna adaptacja do typu napiêcia. Pr¹d wyjœciowy Max. 16 A, min. 1 A Moc wyjœciowa 3,6 kw (230 V), 6,4 kw (400 V) Zakres nastawy temperatury 0 30 C Okres pulsacji ok. 60 s Temperatura otoczenia Max. 30 C (UWAGA! Pulser generuje moc ciepln¹ do 20 W) Wymiary 94 x 150 x 43 mm 0,3 kg Stopieñ ochrony IP 20 Iloœæ wejœæ dla czujników zewnêtrznych 1 (dla czujnika kana³owego lub pomieszczeniowego) 212

2 PULSER M PULSER M Pulser M pracuje w sposób podobny do Pulsera. Posiada dwa wejœcia: jedno do pod³¹czenia zewnêtrznego czujnika g³ównego (wiod¹cego), oraz drugie, do pod³¹czenia czujnika kana³owego TG-K 3xx, który ogranicza minimaln¹ albo maksymaln¹ temperaturê powietrza na wylocie z nagrzewnicy. Funkcja ograniczenia temperatury jest szczególnie przydatna w zimie, gdy nie dopuszcza do nap³ywu zimnego powietrza z zewn¹trz. Potencjometr ogranicznika temperatury i prze³¹cznik ograniczenia min./max. znajduje siê pod pokryw¹ obudowy. Monta naœcienny V, Hz (jedno lub dwufazowe) Automatyczna adaptacja do typu napiêcia Pr¹d wyjœciowy Max. 16A, min. 1 A Moc wyjœciowa 3,6 kw (230 V), 6,4 kw (400 V) Zakres nastawy temperatury 0 30 C Okres pulsacji ok. 60 s Temperatura otoczenia Max. 30 C (UWAGA! Pulser M generuje moc ciepln¹ do 20 W) Wymiary 94 x 150 x 43 mm 0,3 kg Stopieñ ochrony IP 20 Iloœæ wejœæ dla czujnika zewnêtrznego 2 (czujnik wiod¹cy kana³owy lub pomieszczeniowy + czujnik ograniczaj¹cy kana³owy) PULSER/D PULSER/D Pulser/D montuje siê na szynie DIN w szafce sterowniczej. Nie posiada w³asnego czujnika temperatury. Posiada tylko pokrêt³o nastawy temperatury. Wspó³pracuje z czujnikiem kana³owym lub pomieszczeniowym V, Hz (jedno lub dwufazowe) Automatyczna adaptacja do typu napiêcia Pr¹d wyjœciowy Max. 16A, min. 1 A Moc wyjœciowa 3,6 kw (230 V), 6,4 kw (400 V) Zakres nastawy temperatury 0 30 C Okres pulsacji ok. 60 s Temperatura otoczenia 0 40 C (UWAGA! Pulser D generuje moc ciepln¹ do 20 W) Wymiary 115 x 88 x 59 mm 0,35 kg Stopieñ ochrony IP 20 Ochrona przeciwpora eniowa Klasa I Iloœæ wejœæ dla czujnika zewnêtrznego 1 (dla czujnika kana³owego lub pomieszczeniowego) TERMEX tel./fax: , biuro@termex.krakow.pl 213

3 PULSER ADD PULSER ADD Pulser ADD nie posiada czujnika temperatury ani pokrêt³a nastawy temperatury. Posiada tylko wejœcie sterownicze dla sygna³u V z regulatora podstawowego: Pulser, Pulser-M, Pulser/D. Jego praca uzale niona jest od regulatora podstawowego. Pulser podstawowy + Pulser ADD steruje moc¹ grzewcz¹ do 7,3 kw (230 V) lub 12,8 kw (400 V). Elementy grzejne w nagrzewnicy musz¹ byæ rozdzielone na dwie niezale - ne sekcje grzewcze. Jedn¹ sekcj¹ steruje Pulser podstawowy, drug¹ Pulser ADD V; Hz (jedno lub dwufazowe) Automatyczna adaptacja do typu napiêcia Napiêcie sterownicze V; Hz Pr¹d wyjœciowy Max. 16 A, min. 1 A Temperatura otoczenia 0 30 C (UWAGA: Pulser ADD generuje moc ciepln¹ do 20 W) Wymiary 94 x 150 x 43 mm 0,3 kg Stopieñ ochrony IP 20 Iloœæ wejœæ dla czujników zewnêtrznych BRAK 214

4 TERMEX tel./fax: ,

5 TTC 2000 TTC 2000 Regulator trzyfazowy TTC 2000 steruje moc¹ elementów grzejnych do 17,25 kw/3x400 V. Przeznaczony jest do monta u naœciennego lub w szafce. TTC 2000 umo liwia pod³¹czenie zewnêtrznego czujnika g³ównego (wiod¹cego) oraz czujnika kana³owego, który ogranicza temperaturê minimaln¹ albo maksymaln¹ w kanale. Mo liwe jest nastawienie temperatury min. na poziomie np.18 C. Jest to szczególnie przydatne w zimie, gdy nie dopuszcza do nap³ywu zimnego powietrza do pomieszczenia. Nastawienie temperatury max. na poziomie np. 35 C ogranicza przegrzewanie nagrzewnicy, szczególnie przy du ych mocach grzewczych. TTC 2000 mo e byæ sterowany zewnêtrznym sygna³em 0 10 V. 3 x V, Hz Pr¹d wyjœciowy Max. 25 A/fazê, min. 4 A/fazê Moc wyjœciowa 17,25 kw (3 x 5,75 kw)/3 x 400 V Zakres nastawy temperatury 0 30 C Zakres nastawy temperatury min C Zakres nastawy temperatury max C Okres pulsacji s Temperatura otoczenia 0 40 C (UWAGA: TTC 2000 generuje moc ciepln¹ do 45 W) Wymiary 160 x 207 x 95 mm 1,7 kg Stopieñ ochrony IP 30 Iloœæ wejœæ dla czujników zewnêtrznych 3 (dla czujnika pomieszczeniowego, kana³owego, oraz kana³owego limitowego min./max.) Iloœæ wejœæ dla zewnêtrznego sygna³u V 1 TTC 25 TTC 25, TTC 40F, TTC 63F, TTC 80F TTC 40F Regulatory TTC przeznaczone s¹ do zabudowy w szafce sterowniczej na szynie DIN. Regulatory te umo liwiaj¹ pod³¹czenie czujnika g³ównego (wiod¹cego) oraz czujnika kana³owego, który ogranicza temperaturê minimaln¹, albo maksymaln¹ w kanale. Mog¹ byæ sterowane zewnêtrznym sygna³em 0 10 V. 216

6 TTC 25 TTC 40F TTC 63F TTC 80F 3x V, Hz Pr¹d wyjœciowy Max. 25 A/fazê Max. 40 A/fazê Max. 63 A/fazê Max. 80 A/fazê Min. 3 A/fazê Min. 4 A/fazê Min. 5 A/fazê Min. 5 A/fazê Moc wyjœciowa 17,25 kw (3x5,75 kw) 27,6 kw (3x9,2 kw) 43 kw (3x14,3 kw) 55 kw (3x18,3 kw) Zakres nastawy temperatury 0 30 C Zakres nastawy temperatury min. w kanale 0 30 C Zakres nastawy temperatury max. w kanale C Okres pulsacji 6 60 s s Temperatura otoczenia 0 40 C Wymiary 195x200x95 mm 195x220x95 mm 195x220x105 mm 195x220x105 mm 2,1 kg 2,3 kg 2,6 kg 2,8 kg Iloœæ wejœæ dla czujników zewnêtrznych 3 (dla czujnika pomieszczeniowego, kana³owego oraz limitowego min./max.) Iloœæ wejœæ dla zewnêtrznego sygna³u 0-10 V 1 Stopieñ ochrony IP 20 TTC 25 X, TTC 40 FX TTC 25 X Regulatory TTC 25 X oraz TTC 40 FX montuje siê na szynie DIN w szafce sterowniczej. Regulatory s¹ sterowane zewnêtrznym sygna³em V DC. Nie posiadaj¹ pokrêt³a nastawy temperatury, ani wejœæ pod zewnêtrzne czujniki. Brak ograniczeñ min./max. temperatury powietrza w kanale. TTC 25 X TTC 40 FX 3 x V, Hz Pr¹d wyjœciowy Max. 25 A/fazê, min. 3 A/fazê Max. 40 A/fazê, min. 4 A/fazê Moc wyjœciowa 17,25 kw (3 x 5,75 kw) 27,6 kw (3 x 9,2 kw) Temperatura otoczenia 0 40 C Wymiary 195 x 200 x 95 mm 195 x 220 x 94 mm 2,1 kg 2,3 kg Stopieñ ochrony IP 20 Iloœæ wejœæ dla zewnêtrznego sygna³u V 1 Iloœæ wejœæ dla czujników zewnêtrznych BRAK TERMEX tel./fax: , biuro@termex.krakow.pl 217

7 TT-S1 Jednostopniowy regulator pomocniczy TT-S1 wspó³pracuje z regulatorem TTC Je eli nagrzewnica ma moc wiêksz¹ od 17,25 kw, elementy grzejne dzieli siê na dwie niezale ne sekcje o jednakowej mocy. Jedn¹ sekcj¹ steruje TTC 2000, drug¹ TT-S1 po³¹czony z dodatkowym stycznikiem. TTC TT-S1 steruj¹ moc¹ grzewcz¹ do 34,5 kw. P³ytkê regulatora TT-S1 montuje siê wewn¹trz obudowy TTC Zasada dzia³ania TT-S1 Elementy grzejne podzielone s¹ na dwie sekcje grzewcze. TTC 2000 pulsacyjnie steruje moc¹ nagrzewnicy, a do osi¹gniêcia 100% mocy jednej sekcji grzewczej. Przy dalszym wzroœcie mocy TT-S1 za³¹cza poprzez styczniki drug¹ sekcjê grzewcz¹, równoczeœnie moc generowana przez TTC 2000 spada do takiej wartoœci, aby utrzymaæ odpowiedni¹ temperaturê nawiewu. Przy zmniejszeniu zapotrzebowania na moc wy³¹cza siê sekcje sterowane przez TT-S1 a prac¹ nagrzewnicy steruje TTC Pr¹d maksymalny styków przekaÿnika Maksymalna moc TTC TT-S1 Wymiary p³ytki regulatora 230 V/50 60 Hz 5 A 34,5 kw 60 x 35 mm 20 g 218

8 TT-S4/D Regulator krokowy, 4 stopniowy TT-S4/D wspó³pracuje z regulatorem TTC 25 oraz TTC 40F. S³u y do zwielokrotnienia mocy grzewczej regulatorów tyrystorowych TTC. Sterowanie sekcyjne (sekwencyjne) W zale noœci od mocy nagrzewnicy elementy grzejne s¹ podzielone na 2, 3, 4 albo 5 sekcji o jednakowej mocy. Jedn¹ steruje TTC pozosta³ymi TT- S4/D poprzez styczniki. Iloœæ stopni regulatora krokowego mo na ustawiæ od 1 do 4. Regulator TTC 25 + TT-S4/D steruje moc¹ do 86 kw. Regulator TTC 40F + TT-S4/D steruje moc¹ do 135 kw. Sterowanie dwójkowe (binarne) TT-S4/D Moc poszczególnych sekcji grzejnych dzieli siê w stosunku 1: 1: 2: 4: 8 (dwójkowo). Pierwsz¹ sekcj¹ steruje TTC, pozosta³ymi TT-S4/D ze stycznikami. Regulator TTC 25 + TT-S4/D steruje wówczas moc¹ do 276 kw. Regulator TTC 40F + TT-S4/D steruje moc¹ do 442 kw. 24 V AC; Hz Moc pobierana 6 VA Temperatura otoczenia C Stopieñ ochrony IP 20 Wymiary 100 x 84 x 74 mm 0,22 kg Sposób pod³¹czenia regulatora pomocniczego i krokowego TERMEX tel./fax: , biuro@termex.krakow.pl 219

9 CZUJNIKI DO TYRYSTOROWYCH REGULATORÓW TEMPERATURY Czujnik przeznaczony jest do monta u w kanale wentylacyjnym. Œlizgowo osadzony ko³nierz pozwala umieœciæ czujnik na g³êbokoœci od 20 do 130 mm. Kabel przy³¹czeniowy ma d³ugoœæ 1,5 m, ale mo na go przed³u yæ. TG-K 3xx xx - oznacza zakres temperatury TG-K 3xx Oznaczenie xx Zakres pomiarowy C -30 C C 0 C C 0 C C Stopieñ ochrony IP 20 IP 20 IP 20 Typ czujnika TG-K 300 TG-K 330 TG-K 360 TG-R 430 Czujnik przeznaczony jest do monta u na œcianie w pomieszczeniu. Posiada z boku pokrêt³o do nastawy temperatury. Zakres pomiarowy C. Wymiary 86 x 86 x 30 mm. Stopieñ ochrony IP 30. Istotn¹ zalet¹ jest mo liwoœæ ustawienia temperatury w kanale za pomoc¹ pokrêt³a regulatora. Czujnik do monta u œciennego. Brak pokrêt³a do nastawy temperatury. Nastawa temperatury w pomieszczeniu pokrêt³em w nagrzewnicy. TG-R 530 Zakres pomiarowy C Stopieñ ochrony IP 30 Wymiary 86x86x30 mm Czujnik naœcienny z hermetyczn¹ obudow¹. Instalacja w pomieszczeniach wilgotnych oraz na zewn¹trz budynku. TG-R 6xx xx - oznacza zakres temperatury TG-R 6xx Oznaczenie xx Zakres pomiarowy C * -30 C C 0 C C Stopieñ ochrony IP 65 IP 65 Typ czujnika TG-R 600 TG-R

10 REGULATORY DO WODNYCH URZ DZEÑ WENTYLACYJNO-KLIMATYZACYJNYCH Zastosowanie: Regulacja temperatury w wodnych systemach wentylacyjno- -klimatyzacyjnych W³aœciwoœci: Minimalizacja kosztów ogrzewanie i ch³odzenie Wspó³praca z zewnêtrznymi czujnikami Wspó³praca z si³ownikami sterowanymi trójpunktowo oraz 0-10 V AQUA 24TF Regulator AQUA 24TF s³u y do regulacji temperatury w pomieszczeniach, lub temperatury nawiewu w systemach wentylacyjnych wykorzystuj¹cych wodê jako czynnik grzewczy. Nie mo e sterowaæ ch³odnicami wodnymi. Regulator posiada wyjœcie do pod³¹czenia si³ownika zaworu sterowanego trójpunktowo (24 V AC). Posiada zabudowany (wewnêtrzny) czujnik temperatury, oraz pokrêt³o do nastawy temperatury powietrza w zakresie C. AQUA umo liwia pod³¹czenie zewnêtrznego czujnika g³ównego (wiod¹cego) oraz czujnika kana³owego, który ogranicza temperaturê minimaln¹ w kanale. Regulator posiada specjalne wejœcie do pod³¹czenia czujnika przeciwzamro- eniowego, który mierzy temperaturê wody na powrocie z nagrzewnicy. Je eli czujnik przeciwzamro eniowy zarejestruje temperaturê +10 C, wówczas regulator AQUA zwiêkszy otwarcie zaworu dla wymuszenia wiêkszego przep³ywu medium grzewczego. Przy dalszym spadku temperatury do + 5 C aktywowany jest alarm (dioda œwiec¹ca) oraz prze³¹czane s¹ przekaÿniki alarmowe, które mog¹ pe³niæ funkcjê wy³¹czenia wentylatora, zamkniêcia przepustnicy œwie ego powietrza oraz wyprowadzenia na zewn¹trz sygna³u alarmu. Kasowanie alarmu przyciskiem RESET, ale dopiero wtedy, gdy temperatura wody wzroœnie powy ej progu alarmowego. 24V AC +/- 10%, Hz Moc pobierana 5 VA Temperatura zewnêtrzna C Wilgotnoœæ zewnêtrzna Max. 90% (bez kondensacji) Stopieñ ochrony IP 20 Wymiary 92 x 150 x 45 mm 0,25 kg Zakres nastawy temperatury C Wspó³czynnik kaskadowy CF Zakres nastawy minimalnej temperatury nawiewu C Monta Naœcienny Kana³owy TG-K 330 Czujniki zewnêtrzne Pomieszczeniowy z nastaw¹ TG-R 430 Pomieszczeniowy bez nastawy TG-R 530 Przeciwzamro eniowy TG-A130, TG-D130 TERMEX tel./fax: , biuro@termex.krakow.pl 221

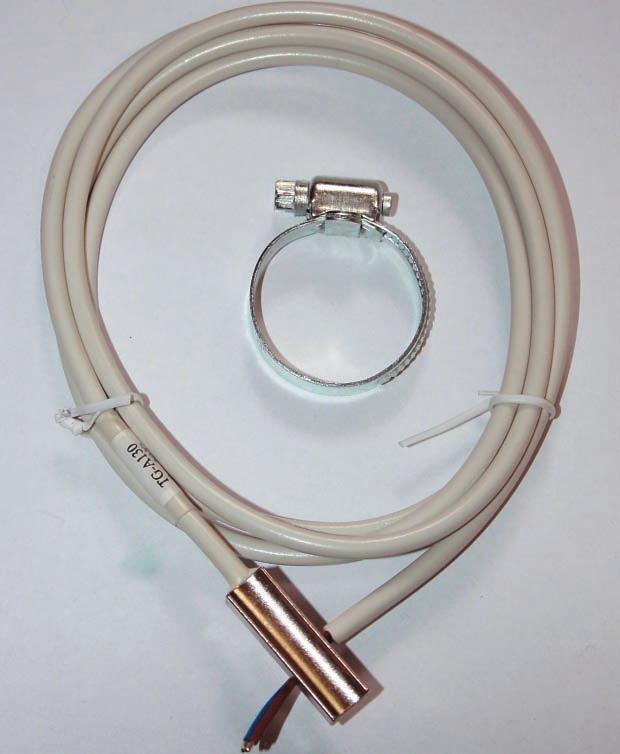

11 AKCESORIA DO REGULATORA AQUA Czujnik przeciwzamro eniowy TG-A 130. Czujnik przylgowy instaluje siê, gdy istnieje niebezpieczeñstwo zamarzniêcia nagrzewnicy wodnej. Czujnik montowany jest na kolektorze wody powrotnej specjaln¹ opask¹ zaciskow¹. Czujnik typu NTC wspó³pracuje z regulatorem AQUA 24 TF. TG-A 130 Wymiary 10 x 8 x 35 mm 25 g D³ugoœæ przewodu 1,5 m Zakres pomiarowy C Stopieñ ochrony IP 65 Czujnik przeciwzamro eniowy TG-D 130. Czujnik zanu eniowy stosuje siê, gdy istnieje niebezpieczeñstwo zamarzniêcia nagrzewnicy wodnej. Czujnik wkrêcany w gniazdo kolektora wody powrotnej. Czujnik typu NTC wspó³pracuje z regulatorem AQUA 24 TF. TG-D 130 Przy³¹cze R 1/4 Œrednica czujnika pomiarowego 4 mm D³ugoœæ przewodu 1,5 m D³ugoœæ wnikania czujnika 135 mm Zakres pomiarowy C Stopieñ ochrony IP 65 TRAFO RDS 20 Transformator do zasilania uk³adów automatyki i sterowania. Przeznaczony do monta u na szynie DIN lub œcianie. Wbudowana ochrona termiczna PTC. RDS 20 Napiêcie wyjœciowe Pr¹d Moc 230 V 24 V AC 0,83 A 20 VA 0,47 kg 222

12 Czujnik przeznaczony jest do monta u w kanale wentylacyjnym. Œlizgowo osadzony ko³nierz pozwala umieœciæ czujnik na g³êbokoœci od 20 do 130 mm. Kabel przy³¹czeniowy ma d³ugoœæ 1,5 m, ale mo na go przed³u yæ. TG-K 3xx xx - oznacza zakres temperatury TG-K 3xx Oznaczenie xx Zakres pomiarowy C -30 C C 0 C C 0 C C Stopieñ ochrony IP 20 IP 20 IP 20 Typ czujnika TG-K 300 TG-K 330 TG-K 360 TG-R 430 Czujnik przeznaczony jest do monta u na œcianie w pomieszczeniu. Posiada z boku pokrêt³o do nastawy temperatury. Zakres pomiarowy C. Wymiary 86 x 86 x 30 mm. Stopieñ ochrony IP 30. Czujnik do monta u œciennego. Brak pokrêt³a do nastawy temperatury. TG-R 530 Zakres pomiarowy C Stopieñ ochrony IP 30 Wymiary 86x86x30 mm Czujnik naœcienny z hermetyczn¹ obudow¹. Instalacja w pomieszczeniach wilgotnych oraz na zewn¹trz budynku. TG-R 6xx xx - oznacza zakres temperatury TG-R 6xx Oznaczenie xx Zakres pomiarowy C * -30 C C 0 C C Stopieñ ochrony IP 65 IP 65 Typ czujnika TG-R 600 TG-R 630 TERMEX tel./fax: , biuro@termex.krakow.pl 223

13 Regulator AL24A1T stosowany jest do regulacji temperatury w pomieszczeniu lub temperatury nawiewu w systemach wentylacyjnoklimatyzacyjnych, wykorzystuj¹cych wodê jako czynnik grzewczy lub ch³odniczy. Mo e sterowaæ prac¹ nagrzewnic i ch³odnic wodnych. Regulator ma wyjœcie dla zaworu sterowanego trójpunktowo (24 V AC), oraz 0 10 V DC. Posiada zabudowany (wewnêtrzny) czujnik temperatury oraz pokrêt³o do nastawy temperatury powietrza w zakresie 0 40 C, umo liwia pod- ³¹czenie zewnêtrznego czujnika kana³owego. Nie posiada funkcji ochrony przeciwzamro eniowej. AL24A1T 24 V ± 15% Hz Moc pobierana 2 VA Temperatura zewnêtrzna C Wilgotnoœæ zewnêtrzna max. 90% RH Stopieñ ochrony IP 20 Wymiary 86x86x30 mm 110 g Zakres temperatury C Wyjœcie V DC, 3-punktowe 24 V Czujnik zewnêtrzny Kana³owy TG-K 340 TG-K340 Czujnik TG-K340 przeznaczony jest do monta u w kanale wentylacyjnym. Œlizgowo osadzony ko³nierz pozwala umieœciæ czujnik na g³êbokoœci od 20 do 130 mm. Kabel przy³¹czeniowy ma d³ugoœæ 1,5 m, ale mo na go przed³u yæ. Przeznaczony jest do wspó³pracy z regulatorem AL24A1T. Zakres pomiarowy 0 40 C. Stopieñ ochrony IP

14 RVAN5-24 Si³ownik RVAN5-24 wspó³pracuje z zaworami dwudrogowymi MTVS oraz trójdrogowymi MTRS. Stosowany jest w uk³adach wentylacyjnych, klimatyzacyjnych i grzewczych. Si³ownik wspó³pracuje z regulatorami AQUA oraz AL24A1T. Zasilany jest napiêciem 24 VAC i sterowany trójpunktowo. 24 VAC 50/60Hz Moc pobierana Max. 4,5 W Sygna³ steruj¹cy 3 - punktowy Si³a nacisku popychacza 500 N Prêdkoœæ posuwu popychacza 0,3 mm/s (3 s/mm) Temperatura zewnêtrzna C Wilgotnoœæ zewnêtrzna % RH Stopieñ ochrony IP 54 Skok popychacza 20 mm RVAN5-24A Si³ownik RVAN5-24A wspó³pracuje z zaworami dwudrogowymi MTVS oraz trójdrogowymi MTRS. Si³ownik zasilany jest napiêciem 24 V i sterowany sygna³em 0 10 V, 2 10 V. Wspó³pracuje z regulatorem AL24A1T oraz z centralami CN AQUA. 24 VAC 50/60Hz Moc pobierana max. 4,5 W Sygna³ steruj¹cy 0 10 V DC, 2 10 V DC Si³a nacisku popychacza 500 N Prêdkoœæ posuwu popychacza 0,3 mm/s (3 s/mm) Temperatura zewnêtrzna C Wilgotnoœæ zewnêtrzna % RH Stopieñ ochrony IP 54 Skok popychacza 20 mm TERMEX tel./fax: , biuro@termex.krakow.pl 225

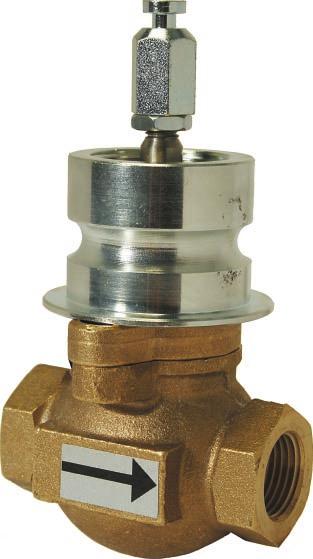

15 MTVS MTRS Zawory dwu i trójdrogowe stosuje siê do regulacji przep³ywu zimnej i gor¹cej wody w instalacjach wentylacyjnych i klimatyzacyjnych. Wspó³pracuj¹ z si³ownikami RVAN5-24 oraz RVAN5-24A. Ciœnienie robocze Skok Medium Temperatura medium 16 bar (1,6 MPa) 20 mm Woda Woda + glikol max. 50% C Przep³yw Kvs* TYP ZAWORU MODEL PRZY CZE m 3 /h l/s MTVS 15-1,0 G 1/2 1,0 0,27 MTVS 15-1,6 G 1/2 1,6 0,44 MTVS 15-2,7 G 1/2 2,7 0,75 Zawór 2 drogowy MTVS 20-4,2 G 3/4 4,2 1,17 MTVS 20-5,6 G 3/4 5,6 1,56 MTVS 25-10,0 G 1 10,0 2,78 MTVS 32-16,0 G 1 1/4 16,0 4,44 MTVS 40-27,0 G 1 1/2 27,0 7,50 Zawór 3 drogowy MTRS 15-0,63 G 1/2 0,63 0,18 MTRS 15-1,0 G 1/2 1,0 0,27 MTRS 15-1,6 G 1/2 1,6 0,44 MTRS 15-2,1 G 1/2 2,1 0,58 MTRS 15-2,7 G 1/2 2,7 0,75 MTRS 20-4,2 G 3/4 4,2 1,17 MTRS 20-5,6 G 3/4 5,6 1,56 MTRS G 1 10,0 2,78 MTRS G 1 1/4 16,0 4,44 MTRS G 1 1/2 27,0 7,50 * Kvs - natê enie przep³ywu wody, które powoduje spadek jej ciœnienia na zaworze ca³kowicie otwartym o P = 1 bar. 226

16 Si³owniki termiczne RTA stosuje siê w systemach wentylacyjnych, klimatyzacyjnych i grzewczych (ch³odzenie grzanie). Wspó³pracuj¹ z zaworami 2-drogowymi serii VTTV, oraz 3-drogowymi z serii VTTR. Do napêdu popychacza u yto zbiorniczka z rozszerzaln¹ ciecz¹, która jest podgrzewana przez rezystor PTC. Powrót popychacza wymusza sprê yna. Si³ownik posiada wskaÿnik pozycji (otwarty/zamkniêty). RTA... TYP SI OWNIKA RTAOM RTAOM RTAOM RTAOM RTAM100-24A RTAM125-24A 24V AC/DC 24V AC/DC 230 V AC 230 V AC 24 V AC 24 V AC Moc pobierana 1,0 W 1,2 W 1,0 W 1,2 W 1,0 W 1,2 W Sygna³ steruj¹cy on/off on/off on/off on/off 0-10 V DC 0-10 V DC Si³a nacisku popychacza 100 N 125 N 100 N 125 N 100 N 125 N Skok popychacza 4 mm 6,5 mm 4 mm 6,5 mm 4 mm 6,5 mm Prêdkoœæ posuwu popychacza 0,033 mm/s 0,033 mm/s 0,033 mm/s 0,033 mm/s 0,033 mm/s 0,033 mm/s (30s/mm) (30s/mm) (30s/mm) (30s/mm) (30s/mm) (30s/mm) Temperatura zewnêtrzna C C C C C C 0,10 kg 0,10 kg 0,10 kg 0,10 kg 0,11 kg 0,11 kg Stopieñ ochrony IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 Przewód przy³¹czeniowy 2- y³owy 0,75 mm 2 2- y³owy 0,75 mm 2 2- y³owy 0,75 mm 2 2- y³owy 0,75 mm 2 3- y³owy 0,75 mm 2 3- y³owy 0,75 mm 2 d³ugoœæ 2 m d³ugoœæ 2 m d³ugoœæ 2 m d³ugoœæ 2 m d³ugoœæ 2 m d³ugoœæ 2 m Pozycje popychacza w si³owniku NO NO NO NO NC NC Si³ownik NC (normalnie zamkniêty) - w pozycji wyjœciowej (bez podania napiêcia na si³ownik) popychacz jest wysuniêty, co umo liwia przep³yw cieczy przez zawór. Po podaniu napiêcia popychacz chowa siê, co zmniejsza przep³yw cieczy przez zawór. Si³ownik NO (normalnie otwarty) - w pozycji wyjœciowej popychacz w si³owniku jest ca³kowicie schowany, co uniemo liwia przep³yw cieczy przez zawór. Po podaniu napiêcia popychacz wysuwa siê, co stopniowo zwiêksza przep³yw wody przez zawór. Wspó³praca si³ownika z zaworem przelot otwarty przelot zamkniêty TYP ZAWORU SI OWNIK RTAM (NC) RTAOM (NO) Bez zasilania Bez zasilania TERMEX tel./fax: , biuro@termex.krakow.pl 227

17 Si³owniki RVAZ4 wspó³pracuj¹ z zaworami VTTV oraz VTTR. Stosowane s¹ w systemach wentylacyjno-klimatyzacyjnych (grzanie ch³odzenie). 24 V AC. Sterowanie 3-punktowe lub V DC. RVAZ4 Typ si³ownika RVAZ4-24 RVAZ4 24 A 24 V AC ± 15% 24 V AC ± 15% Moc pobierana max. 6 W max. 6 W Sygna³ steruj¹cy 3-punktowy V DC Si³a nacisku popychacza 400 N 400 N Skok popychacza 5,5 mm 5,5 mm Prêdkoœæ posuwu popychacza 0,18 mm/s (5,5 s/mm) 0,045 mm/s (22 s/mm) Temperatura zewnêtrzna C C 0,26 kg 0,28 kg Stopieñ ochrony IP 44 IP 44 Przewód przy³¹czeniowy 3 - y³owy, d³ugoœæ 1,5 m 3 - y³owy, d³ugoœæ 1,5 m 228

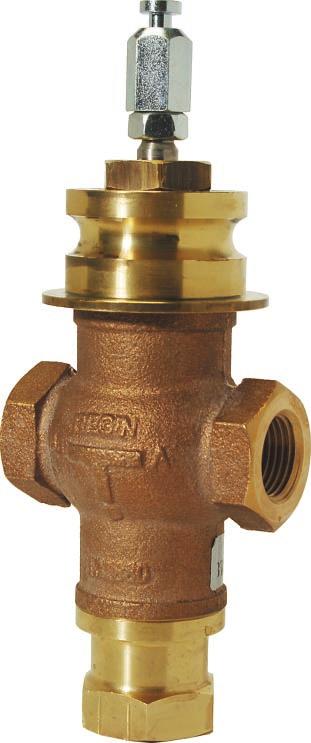

18 Zawory dwu i trójdrogowe stosuje siê w instalacjach wentylacyjno-klimatyzacyjnych do regulacji przep³ywu gor¹cej i zimnej wody. Korpus odlewany jest z mosi¹dzu, wrzeciono wykonane ze stali nierdzewnej. Wspó³pracuj¹ z si³ownikami RTA. VTTV VTTR Ciœnienie robocze Skok Medium Temperatura medium 16 bar (1,6 MPa) 3,5 mm Woda Woda + glikol max. 40% C Przep³yw Kvs* TYP ZAWORU MODEL PRZY CZE m 3 /h l/s VTTV 15 0,25 G 1/2 0,25 0,07 VTTV 15 0,4 G 1/2 0,4 0,11 VTTV 15 0,6 G 1/2 0,6 0,17 Zawór 2 drogowy VTTV 15 1,0 G 1/2 1,0 0,27 VTTV 15 1,6 G 1/2 1,6 0,44 VTTV 20 2,0 G 3/4 2,0 0,55 VTTV 20 2,5 G 3/4 2,5 0,69 VTTV 20 4,0 G 3/4 4,0 1,11 VTTV 20 6,0 G 3/4 6,0 1,11 Zawór 3 drogowy VTTR 15 0,25 G 1/2 0,25 0,07 VTTR 15 0,4 G 1/2 0,4 0,11 VTTR 15 0,6 G 1/2 0,6 0,17 VTTR 15 1,0 G 1/2 1,0 0,27 VTTR 15 1,6 G 1/2 1,6 0,44 VTTR 20 2,0 G 3/4 2,0 0,55 VTTR 20 2,5 G 3/4 2,5 0,69 VTTR 20 4,0 G 3/4 4,0 1,11 VTTR 20 6,0 G 3/4 6,0 1,11 * Kvs - natê enie przep³ywu wody, które powoduje spadek jej ciœnienia na zaworze ca³kowicie otwartym o P=1bar (100 kpa) TERMEX tel./fax: , biuro@termex.krakow.pl 229

19 Dobór si³owników do zaworów Model zaworu Typ DN kvs Si³owniki termiczne Si³owniki 0 10V Si³owniki 3-punktowe VTTV15-0,25 DN15 0,25 VTTV15-0,4 DN15 0,4 VTTV15-0,6 DN15 0,6 RTAOM100-24(100N) RTAM100-24A(100N) RVAZ4-24 (400N) VTTV15-1,0 DN15 1,0 RTAOM (100N) RVAZ4-24A (400N) 2-drogowy VTTV15-1,6 DN15 1,6 VTTV20-2,5 DN20 2,5 VTTV20-4,0 DN20 4,0 RTAOM125-24(125N) RTAM125-24A(125N) VTTV20-6,0 DN20 6,0 RTAOM (125N) RVAZ4-24A (400N) RVAZ4-24 (400N) VTTR15-0,25 DN15 0,25 VTTR15-0,4 DN15 0,4 VTTR15-0,6 DN15 0,6 RTAOM100-24(100N) RTAM100-24A(100N) RVAZ4-24 (400N) VTTR15-1,0 DN15 1,0 RTAOM (100N) RVAZ4-24A (400N) 3-drogowy VTTR15-1,6 DN15 1,6 VTTR20-2,5 DN20 2,5 VTTR20-4,0 DN20 4,0 RTAOM125-24(125N) RTAM125-24A(125N) VTTR20-6,0 DN20 6,0 RTAOM (125N) RVAZ4-24A (400N) RVAZ4-24 (400N) 230
