TF Adaptive System innowacyjny system do opracowania kanałów korzeniowych z wykorzystaniem ruchu adaptacyjnego

Transkrypt

1 Opis systemu TF Adaptive jest nowatorskim, jedynym na rynku systemem endodontycznym, umożliwiającym opracowanie kanałów korzeniowych z zastosowaniem techniki ruchu adaptacyjnego, która zwiększa bezpieczeństwo i skuteczność opracowania kanałów korzeniowych, w porównaniu ze wszystkimi systemami endodontycznymi, dostępnymi w sprzedaży. W skład systemu wchodzą: endomotor Elements Motor oraz pilniki TF Adaptive. Ruch adaptacyjny (Adaptive Motion) tworzony jest przez endomotor Elements Motor. Bazuje na opatentowanym, inteligentnym algorytmie, przeznaczonym do pracy z systemem pilników TF Adaptive. Zapewnia dostosowanie sposobu ruchu pilników do sił skręcających wewnątrz kanału, w zależności od oporu wywieranego na narzędzie. Dzięki temu, stosownie do sytuacji, pilnik pracuje ruchem obrotowym lub recyprokalnym o zmiennych kątach, których wartość zależy od obciążenia pilnika w kanale. Taki sposób działania znacznie zmniejsza ryzyko zaklinowania i defragmentacji pilnika oraz przepchnięcia opiłków poza otwór wierzchołkowy, w porównaniu z dostępnymi metodami, gwarantując bezpieczeństwo, skuteczność i komfort. Pilniki TF Adaptive to innowacyjne pilniki, przeznaczone do pracy ruchem adaptacyjnym. Pilniki powstają przy użyciu technologii Twisted File i R-Phase, które gwarantują najlepszą odporność i największą elastyczność spośród wszystkich pilników dostępnych w sprzedaży, co zapewnia bezpieczeństwo pracy nawet w najbardziej zakrzywionych kanałach. Rozwiązania te, razem z prostym kodem kolorystycznym TF Adaptive, sprawiają, że praca pilnikami jest intuicyjna, skuteczna i komfortowa. Unikalne połączenie ruchu adaptacyjnego realizowanego przez Elements Motor z właściwościami pilników TF Adaptive zapewnia lekarzom znacznie wyższy poziom bezpieczeństwa w porównaniu z rotacyjnymi i recyprokalnymi metodami opracowania kanału. Gwarantuje także intuicyjne, proste użycie oraz szybkość i komfort pracy. Ryc. 1 Elements Motor Ryc. 2 Sekwencja pilników TF Adaptive przeznaczona do kanałów o średniej i dużej szerokości

2 Pełny opis systemu TF Adaptive jest unikalnym systemem endodontycznym, który umożliwia opracowanie kanałów korzeniowych z zastosowaniem techniki ruchu adaptacyjnego (technika/technologia Adaptive Motion lub technika/technologia TF Adaptive). Technika TF Adaptive powstała z założeniem maksymalizacji zalet ruchu recyprokalnego i minimalizacji jego wad. Poprzez zastosowanie unikalnego ruchu wraz z unikalną trzypilnikową techniką pracy, TF Adaptive umożliwia efektywne i bezpieczne postępowanie w większości przypadków klinicznych. TF Adaptive oparty jest na opatentowanej technologii ruchu automatycznie adaptującej się do naprężeń powstających w narzędziach w czasie ich pracy. W skład systemu wchodzą: endomotor Elements Motor oraz pilniki TF Adaptive. Elements Motor jest uniwersalnym mikromotorem endodontycznym, o szerokich możliwościch ustawień definiowanych przez użytkownika. W zależności od potrzeb może realizować ruch adaptacyjny, w przypadku pilników TF Adaptive, bądź tradycyjny ruch rotacyjny o charakterze ciągłym lub przerywanym. Dzięki temu gwarantuje możliwość opracowania kanałów również z zastosowaniem powszechnie dostępnych pilników bazujących na rotacji, np. K3 XF czy LightSpeed, lub na ruchu oscylacyjnym z użyciem kątnicy M4, która znacznie przyspiesza i zwiększa skuteczność pracy pilnikami ręcznymi. Przy wybranej opcji ruchu adaptacyjnego, kiedy siły działające w kanale na narzędzie są zerowe lub bardzo niewielkie, urządzenie zapewnia ruch rotacyjny, gwarantując skuteczne cięcie zębiny i usuwanie jej opiłków - kształt przekroju i rowkowania pilników TF Adaptive, które są częścią systemu, zapewniają najlepszą efektywność podczas pracy w kierunku zgodnym z ruchem wskazówek zegara. Ruch rotacyjny realizowany przez urządzenie ma charakter przerywany, z milisekundowymi przerwami następującymi po każdych 600 obrotu pilnika w kanale. Tego rodzaju ruch przerywany jest równie skuteczny w cięciu bocznym jak ciągła rotacja, co zapewnia działanie pilnika na całym obwodzie i efekt wymiatający, a tym samym lepsze usuwanie opiłków z kanałów owalnych, a, w porównaniu z tradycyjnym ruchem rotacyjnym, minimalizuje błędy jatrogenne, zmniejszając tendencję narzędzi niklowo-tytanowych o większej zbieżności do wkręcania się w ściany kanałów. W przypadku zwiększenia oporu w kanale, które może wpływać na wzrost naprężeń i zwiększenie zużycia mechanicznego materiału pilnika podczas pracy, Elements Motor zaczyna pracować ruchem recyprokalnym ze specjalnie zdefiniowanym ruchem prawo- i lewoskrętnym, mieszczącym się w przedziale od do Kąty te nie są stałe, lecz zmieniają się w zależności od struktur anatomicznych i naprężeń występujących w kanale - im większy opór napotyka pilnik w kanale, tym mniejszy jest kąt prawoskrętny (zmiana w granicach ) i tym większy jest kąt lewoskrętny (zmiana w granicach 0-50 ). Ta adaptacyjna zmiana sposobu pracy ma na celu redukcję ryzyka powikłań wewnątrzkanałowych (uszkodzenie, bądź defragmentacja pilnika) bez szkody dla jakości i wydajności pracy - mikrosilnik Elements Motor automatycznie wybiera tryb pracy najodpowiedniejszy dla danej sytuacji klinicznej, a dzięki złożonemu algorytmowi, który ułatwia płynne przechodzenie między różnymi kątami lekarze prawie nie zauważają zmiany kierunku ruchu. Jednocześnie, kąty tnące w ruchach TF Adaptive

3 (kąty prawoskrętne) są znacznie większe, niż w przypadku urządzeń realizujących typowy ruch recyprokalny. W konsekwencji system TF Adaptive pracuje dłużej ruchami prawoskrętnymi, przez co poprawia wydajność usuwania resztek na zewnątrz i zmniejsza tendencję do przesuwania zanieczyszczeń dowierzchołkowo lub na boki, w porównaniu z tradycyjnym ruchem recyprokalnym. Taki sposób działania zwiększa także skuteczność opracowania kanału. Pilniki TF Adaptive to system pilników endodontycznych, przeznaczonych do pracy ruchem adaptacyjnym, wykonywanym przez Elements Motor. Konstrukcja TF Adaptive oparta jest na klinicznie sprawdzonej technologii Twisted File (pilniki wytwarza się metodą skręcania, co zwiększa ich odporność) i na termicznej obróbce R-Phase. Klasyczne narzędzia NiTi powstają poprzez szlifowanie kawałka stopu tytanu o kształcie walca. Proces szlifowania powoduje osłabienie struktury i powstanie mikropęknięć, które wpływają negatywnie na odporność pilników. Proces skręcania TF Adaptive prowadzi do uzyskania wolnej od mikroszczelin jednolitej struktury, która gwarantuje pilnikom wytrzymałość, oznaczającą zmniejszenie niebezpieczeństwa defragmentacji pilnika w kanale. Skręcenie oznacza także mniejsze naprężenia i większą elastyczność pilniki TF Adaptive są najbardziej elastycznymi pilnikami na rynku. Ostateczny kształt tradycyjnych pilników jest efektem poprzecznego ich frezowania, które, powodując uszkodzenie powierzchni może prowadzić do zmniejszonej wytrzymałości pilników. Opatentowana technologia obróbki termicznej R-Phase zmienia strukturę krystaliczną stopu niklowo-tytanowego zastosowanego w TF Adaptive, wpływając na maksymalne zwiększenie elastyczności i odporności na złamania w całej objętości stopu/narzędzia, w odróżnieniu od innej, obecnej na rynku technologii, która gwarantuje wyłącznie powierzchniowe zmiany struktury stopu. TF Adaptive pokryte są specjalną powłoką, która gwarantuje utrzymanie twardości metalu z jednoczesnym zachowaniem ostrych krawędzi, które doskonale opracowują zębinę w kanale w każdej sytuacji. Dzięki niej pilniki można stosować wielokrotnie, bez utraty szybkości i skuteczności działania. Zwykłe pilniki poddawane są procesowi elektopolerowania, który umożliwia zmniejszenie tendencji do pękania narzędzia, ale jednocześnie powoduje zmniejszenie skuteczności cięcia narzędzia stają się tepe w trakcie ich stosowania. W badaniach cyklicznego zmęczenia pilniki TF okazały się 2-3 razy lepsze od tradycyjnych pilników rotacyjnych i znacznie lepsze od ProFile GTX.2. W badanich naprężeń skrętnych pilniki TF absorbowały najwięcej energii do momentu złamania w rzeczywistości mogą wytrzymać 60% więcej momentu obrotowego od pilników opartych na tradycyjnym procesie produkcji. Dodatkowo, TF są do 70 % bardziej elastyczne od innych pilników, co ułatwia opracowanie zakrzywionych kanałów i zmnijesza niebezpieczeństwo perforacji i transportacji. Cechy te oznaczają bezpieczeństwo i szybkość pracy, szczególnie w trudnych, wymagających sytuacjach.f

4 TF Adaptive pozwala lekarzom na osiągnięcie odpowiedniej końcowej zbieżności ścian kanału i zwiększonej efektywności preparacji przywierzchołkowej zarówno w wąskich, trudno dostępnych, jak też w szerokich i prostych kanałach.pilniki oznaczone paskami w intuicyjnym, znanym z ruchu ulicznego kodem kolorystycznym, który zapewnia efektywność i łatwość użycia kolejność zastosowania pilników jest zgodna z kolorami sygnalizatora świetlnego (rozpoczęcie pracy przy zielonym, kontunuowanie przy żółtym, zakończenie przy czerwonym). Dostępne są dwie sekwencje pilników, do kanałów wąskich i do kanałów średnich/szerokich, a wybór właściwej sekwencji jest niezwykle łatwy i oparty na oporze uzyskiwanym przy wprowadzaniu ręcznego pilnika K15 do kanału. Uproszczenie oznaczeń pilników oraz zastosowanie koncepcji dwóch sekwencji narzędzi zapewnia komfotową pracę i znacznie skraca czas potrzebny do optymalnego opracowania kanału korzeniowego. Technika pracy TF Adaptive jest zasadniczo metodą 3-pilnikową, przeznaczoną do opracowania wszystkich kanałów choć liczba narzędzi (maksymalnie 3 pilniki maszynowe) stosowanych w ramach danej sekwencji może być różna i zależy od anatomii kanału. Cechy wyróżniające systemu TF Adaptive 1. Ruch adaptacyjny. Elements Motor jest jedynym mikrosilnikiem endodontycznym oferującym technologię Adaptive Motion, gwarantującą dostosowanie sposobu ruchu pilników do sił skręcających wewnątrz kanału, w zależności od oporu wywieranego na narzędzie. Technologia ta zapewnia połączenie zalet technik rotacyjnych i recyprokalnych, eliminując, jednocześnie, wady obydwu tych sposobów pracy pilnikami maszynowymi. Dzięki temu praca narzędziem w kanale, niezależnie od jego konfiguracji, jest w każdym przypadku, maksymalnie skuteczna i maksymalnie bezpieczna. 2. Konstrukcja pilników TF Adaptive (Twisted Files). Konstrukcja TF Adaptive oparta jest na klinicznie sprawdzonej technologii Twisted File (pilniki wytwarza się metodą skręcania, co zwiększa ich odporność) i na termicznej obróbce R-Phase, która zwiększa elastyczność pilników i zapewnia wyjątkowo skuteczne opracowanie kanałów o bardzo dużym stopniu zakrzywienia. Specjalna powłoka, którą pokryte są wszystkie pilniki, gwarantuje ich ochronę i zwiększenie trwałości. Dzięki niej pilniki można stosować wielokrotnie, bez utraty skuteczności działania. W przypadku znacznego przekroczenia momentu obrotowego sploty pilnika ulegają rozkręceniu informując lekarza o potrzebie wymiany narzędzia na nowe. 3. Intuicyjny kod kolorystyczny. Pilniki oznaczone są intuicyjnym, znanym z ruchu ulicznego kodem kolorystycznym, który zapewnia efektywność i łatwość użycia kolejność zastosowania pilników jest zgodna z kolorami sygnalizatora świetlnego (rozpoczęcie pracy przy zielonym, kontunuowanie przy żółtym, zakończenie przy czerwonym). Ten uproszczony schemat postępowania zapewnia komfortową pracę i znacznie skraca czas potrzebny do optymalnego opracowania kanału korzeniowego. 4. Intuicyjna technika pracy. Technika pracy TF Adaptive jest zasadniczo metodą 3-pilnikową, przeznaczoną do opracowania wszystkich kanałów choć liczba narzędzi (maksymalnie 3 pilniki maszynowe) stosowanych w ramach danej sekwencji może być różna i zależy od anatomii kanału. Dostępne są dwie sekwencje pilników, do kanałów wąskich i do kanałów średnich/szerokich, a wybór właściwej sekwencji jest niezwykle łatwy

5 i oparty na oporze uzyskiwanym przy wprowadzaniu ręcznego pilnika K15 do kanału. Pilniki z sekwencji do kanałów wąskich oznaczone są pojedynczym paskiem w odpowiednim kolorze (zielonym, żółtym lub czerwonym) oraz symbolem SM1, SM2 lub SM3. Pilniki z sekwencji do kanałów średnich/szerokich oznaczone są dwoma paskami w odpowiednim kolorze (zielonym, żółtym lub czerwonym) oraz symbolem ML1, ML2 lub ML3. Cechy i zalety produktu oraz korzyści z jego stosowania Elements Motor Ruch adaptacyjny w połączeniu z pilnikami TF Adaptive Zwiększenie skuteczności i szybkości opracowania kanału, zmniejszenie ryzyka przepchnięcia opiłków poza otwór wierzchołkowy, a także zaklinowania się i defragmentacji pilnika w kanale - jakość i bezpieczeństwo leczenia. Ruch rotacyjny i rotacyjny przerywany Możliwość pracy wszystkimi systemami pilników rotacyjnych dostępnych w sprzedaży. Opcje ustawień 9 systemów pilnikowych Łatwość dostosowania parametrów do wybranego systemu pilników. Przyjazny interfejs użytkownika Łatwość wyboru indywidualnych parametrów pracy, łatwość obsługi. Sterylizacja końcówek i motoru w autoklawie Kontrola zakażeń krzyżowych. Pilniki TF Adaptive Technologia obróbki termicznej R-Phase Zwiększenie odporności i zmniejszenie możliwości defragmentacji pilnika w kanale gwarancja bezpieczeństwa i jakości pracy. Skręcana struktura Wolna od mikroszczelin jednolita powierzchnia, która jest wytrzymała, trwała i elastyczna. W przypadku znacznego przekroczenia momentu obrotowego sploty pilnika ulegają rozkręceniu informując lekarza o potrzebie wymiany narzędzia na nowe. Specjalna powłoka Gwarancja utrzymania twardości metalu z jednoczesnym zachowaniem ostrych krawędzi, które doskonale opracowują zębinę w kanale. Wytrzymałość mechaniczna na naprężenie skrętne i cykliczne zmęczenie Bezpieczeństwo pracy. Wyjątkowa elastyczność Łatwość pracy w nawet najbardziej zakrzywionych kanałach, zmniejszenie możliwości transportacji kanału i perforacji wierzchołka.

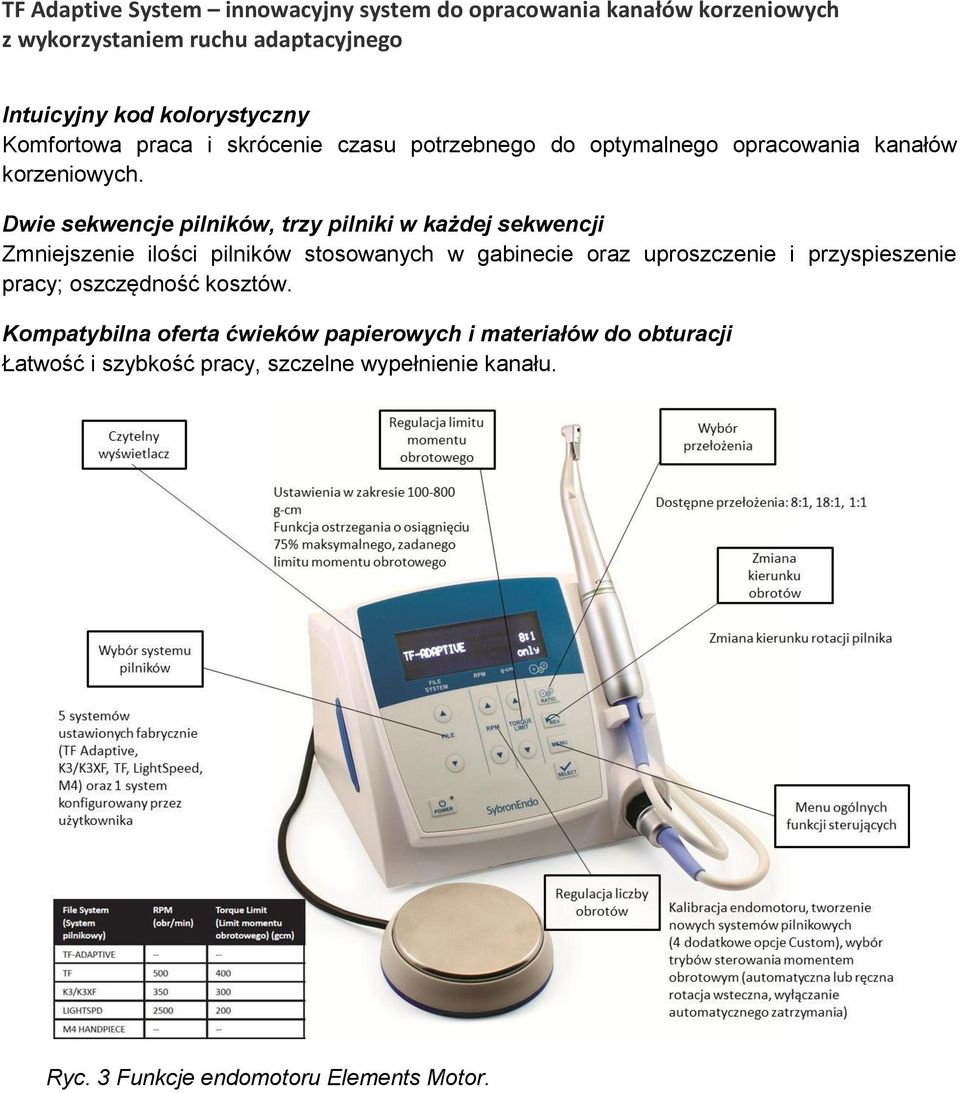

6 Intuicyjny kod kolorystyczny Komfortowa praca i skrócenie czasu potrzebnego do optymalnego opracowania kanałów korzeniowych. Dwie sekwencje pilników, trzy pilniki w każdej sekwencji Zmniejszenie ilości pilników stosowanych w gabinecie oraz uproszczenie i przyspieszenie pracy; oszczędność kosztów. Kompatybilna oferta ćwieków papierowych i materiałów do obturacji Łatwość i szybkość pracy, szczelne wypełnienie kanału. Ryc. 3 Funkcje endomotoru Elements Motor.

7 Ryc. 4 Cechy pilników TF Adaptive. Ryc. 5 Intuicyjny kod kolorystyczny pilników, zgodny z kolorami sygnalizatora świetlnego (rozpoczęcie pracy przy zielonym, kontunuowanie przy żółtym, zakończenie przy czerwonym).

8 Ryc. 6 Schemat wyboru sekwencji i etapów pracy pilnikami TF Adaptive. Ryc. 7 Tabela rozmiarów pilników.

9 TF Adaptive - zestawy i uzupełnienia Nr kat Opis Zestaw startowy TF Adaptive: silnik endodontyczny z kątnicą i akcesoriami (1 szt.), małe pilniki TF Adaptive o dł. 23 mm (5 opak.), małe pilniki TF Adaptive o dł. 27 mm (2 opak.), średnie/duże pilniki TF Adaptive o dł. 23 mm (5 opak.), średnie/duże pilniki TF Adaptive o dł. 27 mm (2 opak.), pilniki K 8 o dł. 25 mm (2 opak.), pilniki K 10 o dł. 25 mm (2 opak.), pilniki K 15 o dł. 25 mm (2 opak.), zestaw wierteł LA Axxess 2.0 (1 szt.) Silnik endodontyczny (1 szt.) z akcesoriami Kątnica 8: Włącznik nożny silnika endodontycznego Przewód zasilający silnika endodontycznego Pilniki TF Adaptive Procedure Pack S/M, kanały wąskie, 23 mm Pilniki TF Adaptive Procedure Pack S/M, kanały wąskie, 27 mm Pilniki TF Adaptive Procedure Pack M/L, kanały średnie/szerokie, 23 mm Pilniki TF Adaptive Procedure Pack M/L, kanały średnie/szerokie, 27 mm Pilniki TF Adaptive SM1 23mm Pilniki TF Adaptive SM1 27mm Pilniki TF Adaptive SM2 23mm Pilniki TF Adaptive SM2 27mm Pilniki TF Adaptive SM3 23mm Pilniki TF Adaptive SM3 27mm Pilniki TF Adaptive ML1 23mm Pilniki TF Adaptive ML1 27mm Pilniki TF Adaptive ML2 23mm Pilniki TF Adaptive ML2 27mm Pilniki TF Adaptive ML3 23mm Pilniki TF Adaptive ML3 27mm Ćwieki gutaperkowe TF Adaptive SM Ćwieki gutaperkowe TF Adaptive SM Ćwieki gutaperkowe TF Adaptive asortyment SM Ćwieki gutaperkowe TF Adaptive ML Ćwieki gutaperkowe TF Adaptive ML Ćwieki gutaperkowe TF Adaptive ML Ćwieki gutaperkowe TF Adaptive asortyment ML Sączki papierowe TF Adaptive SM Sączki papierowe TF Adaptive SM Sączki papierowe TF Adaptive asortyment SM Sączki papierowe TF Adaptive ML Sączki papierowe TF Adaptive ML Sączki papierowe TF Adaptive ML Sączki papierowe TF Adaptive asortyment ML
