Projekt wykonawczy. Wymiana wewnętrznych linii zasilających oraz rozdzielnic licznikowych w budynku przy ul. Stalmacha 2 w Skoczowie ELEKTRYCZNA

Transkrypt

1 Projekt wykonawczy Temat: Branża: Wymiana wewnętrznych linii zasilających oraz rozdzielnic licznikowych w budynku przy ul. Stalmacha 2 w Skoczowie ELEKTRYCZNA Obiekt: Inwestor: Budynek mieszkalno-usługowy ul. Stalmacha 2, Skoczów Skoczowskie Przedsiębiorstwo Komunalne Sp. z o.o. ul. Ks. Jana Ewangelisty Mocko 14 Oddział Zarządzania Nieruchomościami Ul. Krzywa 4, Skoczów Projektował: mgr inż. Michał Słupik Skoczów r. Biuro Projektowo Wykonawcze Instalacje Elektryczne Michał Słupik Ul. Kolonia 9a, Palowice

2 str. 2 SPIS TREŚCI 1 Przedmiot opracowania Podstawa opracowania Zakres opracowania Założenia projektowe Stan istniejący Opis instalacji elektrycznych Zasilanie od złącza Wyłącznik Pożarowy Prądu Rozdzielnica RL0 Parteru Rozdzielnica RL1 Piętra Tablice usługowe i mieszkaniowe Podłączenie odbiorców Prowadzenie przewodów Ochrona przeciwporażeniowa Obliczenia Uwagi Wykaz materiałów...10

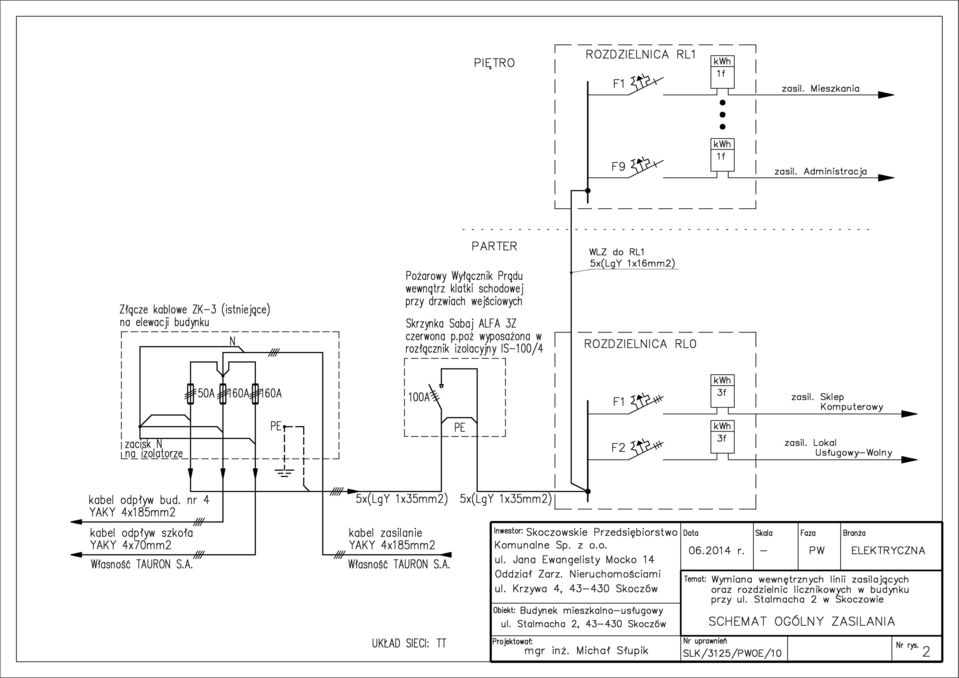

3 str. 3 SPIS RYSUNKÓW Rys.1. Plan sytuacyjny. Rys.2. Schemat ogólny zasilania. Rys.3. Schemat Rozdzielnicy RL0 parteru. Rys.4. Elementy Rozdzielnicy RL0 parteru. Rys.5. Elewacja Rozdzielnicy RL0 parteru. Rys.6. Schemat Rozdzielnicy RL1 piętra. Rys.7. Elementy Rozdzielnicy RL1 piętra. Rys.8. Elewacja Rozdzielnicy RL1 piętra. Rys.9. Schemat Tablicy Sklep Komputerowy TSK. Rys.10. Elementy Tablicy Sklep Komputerowy TSK. Rys.11. Schemat Tablicy Lokal Usługowy-Wolny TLU-W. Rys.12. Elementy Tablicy Lokal Usługowy-Wolny TLU-W. Rys.13. Schemat Tablicy Mieszkania TM1-7. Rys.14. Rzut parter. Rys.15. Rzut piętro.

4 str. 4 1 Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy wymiany istniejących wewnętrznych linii zasilających mieszkania i lokale usługowe oraz wymiany istniejących rozdzielnic licznikowych w kamienicy przy ul. Stalmacha 2 w Skoczowie. 2 Podstawa opracowania - zlecenie Inwestora - uzgodnienia z Inwestorem - obwiązujące normy i przepisy - podkłady architektoniczne - uzgodnienia z Tauron Dystrybucja S.A. 3 Zakres opracowania Opracowanie niniejsze obejmuje następujące instalacje oraz ich elementy: zasilanie budynku od istniejącego złącza wyłącznik pożarowy budynku rozdzielnica RL0 parteru pomiarowa, łączeniowa rozdzielnica RL1 piętra pomiarowa, łączeniowa, administracyjna linie zasilające do lokali usługowych tablice lokali usługowych linie zasilające do mieszkań tablice bezpiecznikowe mieszkań. Opracowanie niniejsze nie obejmuje następujących instalacji: instalacje elektryczne wewnętrzne w lokalach i mieszkaniach instalacje elektryczne piwnicy instalacje teletechniczne instalacje odgromowe. 4 Założenia projektowe Na podstawie informacji z ZE Tauron Dystrybucja S.A.: układ sieci zasilającej: TT 230V/400V układ sieci odbiorczej: TT 230V/400V Wyłącznik Pożarowy Prądu usytuowany przy wejściu Zabezpieczenia przedlicznikowe odbiorców na schematach, zgodnie z informacją z Tauron Dystrybucja S.A.

5 str. 5 5 Stan istniejący Budynek przy Stalmacha 2 jest obecnie zasilany z istniejącego złącza usytuowanego przy wejściu do kamienicy. Zasilanie jest wykonane przewodem YDYżo 5x16mm². Przewód zabezpieczony jest bezpiecznikami nożowymi o wartości 50A. Rozdzielnice licznikowe usytuowane są osobno w lokalach usługowych (Sklep Komputerowy Sferis, Lokal Usługowy-wolny) na parterze oraz rozdzielnica dla liczników mieszkaniowych w korytarzu na I piętrze kamienicy. Liczniki w lokalach usługowych na parterze są zabudowane w metalowych tablicach pomiarowych. Docelowo liczniki te należy przenieść do projektowanej rozdzielnicy RL0 na parterze kamienicy. Rozdzielnica licznikowa I piętra jest wykonana w postaci skrzynki drewnianej z drzwiami z szybą, zabudowana podtynkowo. Wewnątrz zamontowane są zabezpieczenia przedlicznikowe i liczniki dla mieszkań znajdujących się na piętrze. 6 Opis instalacji elektrycznych 6.1 Zasilanie od złącza Należy wykonać nowe zasilanie dla budynku kamienicy przy Stalmacha 2. Z istniejącego złącza przy wejściu do kamienicy wyprowadzić przewód 5x (LgY 1x35mm²). Przewód prowadzić podtynkowo w rurze ochronnej typu peszel 50/42 500N. Wewnątrz kamienicy przewód wprowadzić do Wyłącznika Pożarowego Prądu. Podłączenie w złączu pokazano na rys. nr 2, usytuowanie złącza pokazano na rys. nr Wyłącznik Pożarowy Prądu Wewnątrz kamienicy przy drzwiach wejściowych należy zabudować Wyłącznik Pożarowy Prądu dla całej kamienicy przy Stalmacha 2. Należy zastosować obudowę koloru czerwonego do montażu pół-wnękowego, z zamkiem na kluczyk, szybką, wyposażoną w rozłącznik izolacyjny 100A. Przez Wyłącznik Pożarowy Prądu poprowadzić zasilanie do rozdzielnicy RL0 przewodem 5x (LgY 1x35mm²). Przewód do rozdzielnicy RL0 prowadzić podtynkowo w rurze ochronnej typu peszel 50/42 500N. Skrzynkę P.Poż. opisać: Wyłącznik Pożarowy Prądu Stalmacha 2. Podłączenie w Wyłączniku Pożarowym Prądu pokazano na rys. nr 2, usytuowanie Wyłącznika Pożarowego Prądu pokazano na rys. nr 14.

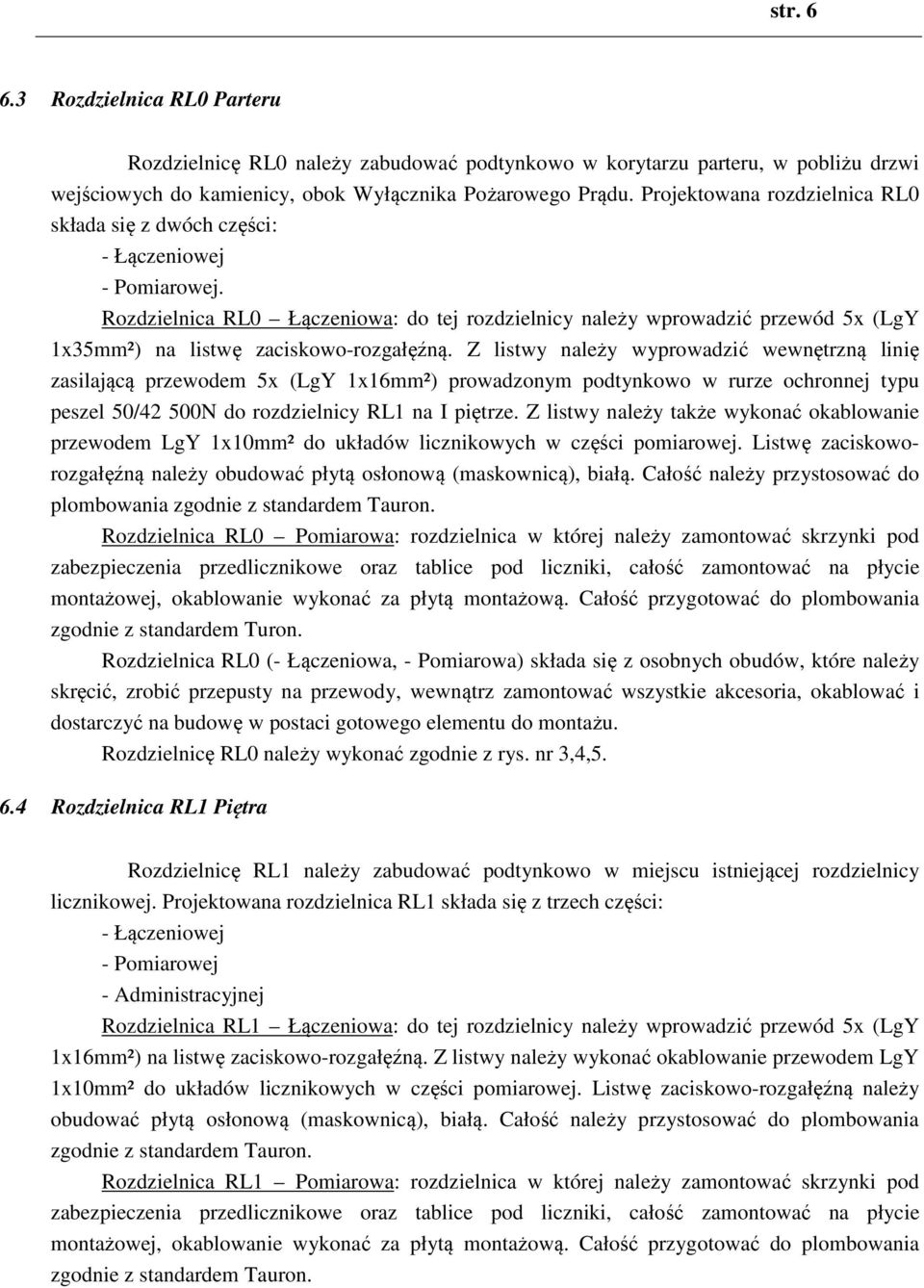

6 str Rozdzielnica RL0 Parteru Rozdzielnicę RL0 należy zabudować podtynkowo w korytarzu parteru, w pobliżu drzwi wejściowych do kamienicy, obok Wyłącznika Pożarowego Prądu. Projektowana rozdzielnica RL0 składa się z dwóch części: - Łączeniowej - Pomiarowej. Rozdzielnica RL0 Łączeniowa: do tej rozdzielnicy należy wprowadzić przewód 5x (LgY 1x35mm²) na listwę zaciskowo-rozgałęźną. Z listwy należy wyprowadzić wewnętrzną linię zasilającą przewodem 5x (LgY 1x16mm²) prowadzonym podtynkowo w rurze ochronnej typu peszel 50/42 500N do rozdzielnicy RL1 na I piętrze. Z listwy należy także wykonać okablowanie przewodem LgY 1x10mm² do układów licznikowych w części pomiarowej. Listwę zaciskoworozgałęźną należy obudować płytą osłonową (maskownicą), białą. Całość należy przystosować do plombowania zgodnie z standardem Tauron. Rozdzielnica RL0 Pomiarowa: rozdzielnica w której należy zamontować skrzynki pod zabezpieczenia przedlicznikowe oraz tablice pod liczniki, całość zamontować na płycie montażowej, okablowanie wykonać za płytą montażową. Całość przygotować do plombowania zgodnie z standardem Turon. Rozdzielnica RL0 (- Łączeniowa, - Pomiarowa) składa się z osobnych obudów, które należy skręcić, zrobić przepusty na przewody, wewnątrz zamontować wszystkie akcesoria, okablować i dostarczyć na budowę w postaci gotowego elementu do montażu. Rozdzielnicę RL0 należy wykonać zgodnie z rys. nr 3,4, Rozdzielnica RL1 Piętra Rozdzielnicę RL1 należy zabudować podtynkowo w miejscu istniejącej rozdzielnicy licznikowej. Projektowana rozdzielnica RL1 składa się z trzech części: - Łączeniowej - Pomiarowej - Administracyjnej Rozdzielnica RL1 Łączeniowa: do tej rozdzielnicy należy wprowadzić przewód 5x (LgY 1x16mm²) na listwę zaciskowo-rozgałęźną. Z listwy należy wykonać okablowanie przewodem LgY 1x10mm² do układów licznikowych w części pomiarowej. Listwę zaciskowo-rozgałęźną należy obudować płytą osłonową (maskownicą), białą. Całość należy przystosować do plombowania zgodnie z standardem Tauron. Rozdzielnica RL1 Pomiarowa: rozdzielnica w której należy zamontować skrzynki pod zabezpieczenia przedlicznikowe oraz tablice pod liczniki, całość zamontować na płycie montażowej, okablowanie wykonać za płytą montażową. Całość przygotować do plombowania zgodnie z standardem Tauron.

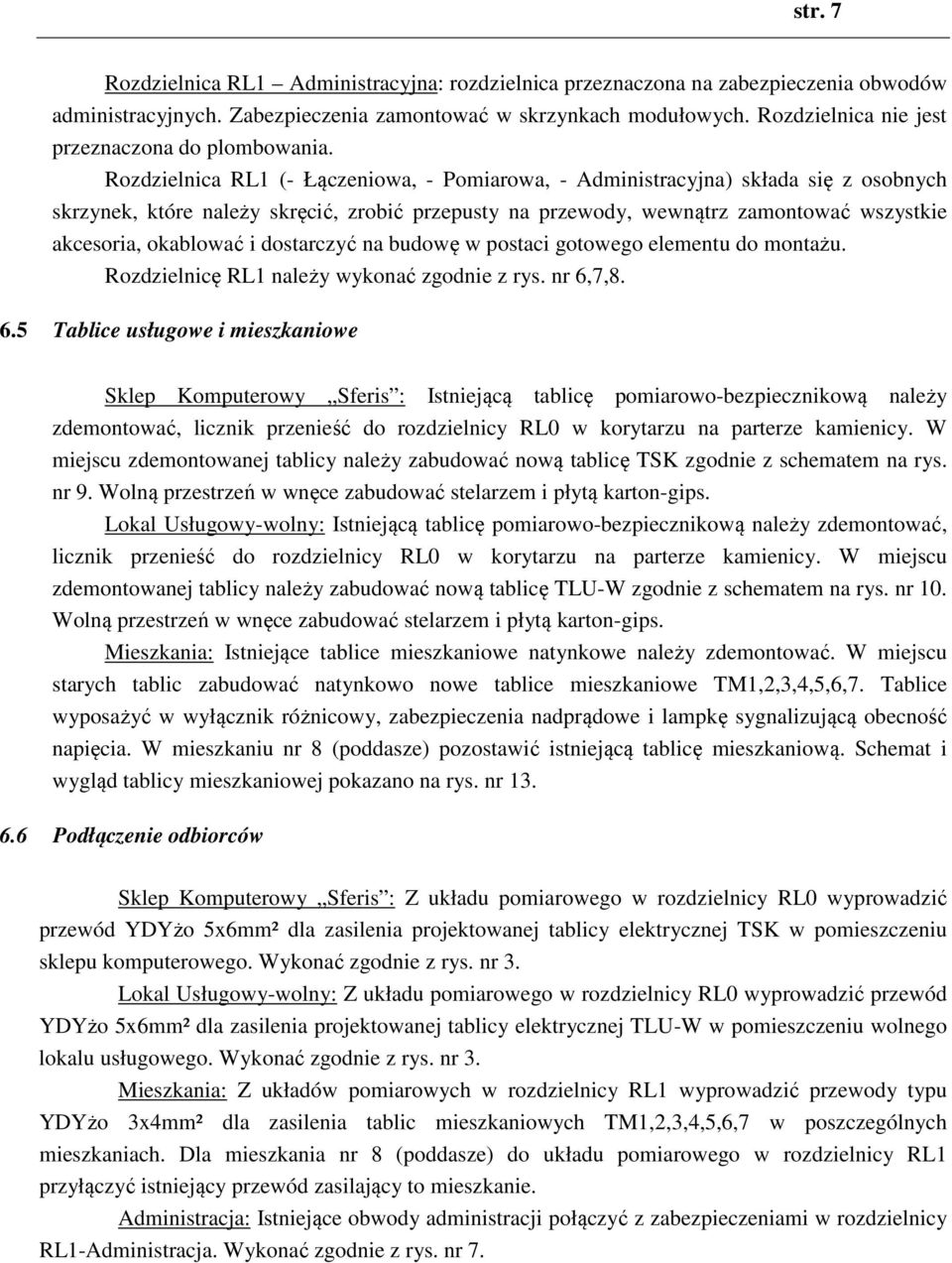

7 str. 7 Rozdzielnica RL1 Administracyjna: rozdzielnica przeznaczona na zabezpieczenia obwodów administracyjnych. Zabezpieczenia zamontować w skrzynkach modułowych. Rozdzielnica nie jest przeznaczona do plombowania. Rozdzielnica RL1 (- Łączeniowa, - Pomiarowa, - Administracyjna) składa się z osobnych skrzynek, które należy skręcić, zrobić przepusty na przewody, wewnątrz zamontować wszystkie akcesoria, okablować i dostarczyć na budowę w postaci gotowego elementu do montażu. Rozdzielnicę RL1 należy wykonać zgodnie z rys. nr 6,7, Tablice usługowe i mieszkaniowe Sklep Komputerowy Sferis : Istniejącą tablicę pomiarowo-bezpiecznikową należy zdemontować, licznik przenieść do rozdzielnicy RL0 w korytarzu na parterze kamienicy. W miejscu zdemontowanej tablicy należy zabudować nową tablicę TSK zgodnie z schematem na rys. nr 9. Wolną przestrzeń w wnęce zabudować stelarzem i płytą karton-gips. Lokal Usługowy-wolny: Istniejącą tablicę pomiarowo-bezpiecznikową należy zdemontować, licznik przenieść do rozdzielnicy RL0 w korytarzu na parterze kamienicy. W miejscu zdemontowanej tablicy należy zabudować nową tablicę TLU-W zgodnie z schematem na rys. nr 10. Wolną przestrzeń w wnęce zabudować stelarzem i płytą karton-gips. Mieszkania: Istniejące tablice mieszkaniowe natynkowe należy zdemontować. W miejscu starych tablic zabudować natynkowo nowe tablice mieszkaniowe TM1,2,3,4,5,6,7. Tablice wyposażyć w wyłącznik różnicowy, zabezpieczenia nadprądowe i lampkę sygnalizującą obecność napięcia. W mieszkaniu nr 8 (poddasze) pozostawić istniejącą tablicę mieszkaniową. Schemat i wygląd tablicy mieszkaniowej pokazano na rys. nr Podłączenie odbiorców Sklep Komputerowy Sferis : Z układu pomiarowego w rozdzielnicy RL0 wyprowadzić przewód YDYżo 5x6mm² dla zasilenia projektowanej tablicy elektrycznej TSK w pomieszczeniu sklepu komputerowego. Wykonać zgodnie z rys. nr 3. Lokal Usługowy-wolny: Z układu pomiarowego w rozdzielnicy RL0 wyprowadzić przewód YDYżo 5x6mm² dla zasilenia projektowanej tablicy elektrycznej TLU-W w pomieszczeniu wolnego lokalu usługowego. Wykonać zgodnie z rys. nr 3. Mieszkania: Z układów pomiarowych w rozdzielnicy RL1 wyprowadzić przewody typu YDYżo 3x4mm² dla zasilenia tablic mieszkaniowych TM1,2,3,4,5,6,7 w poszczególnych mieszkaniach. Dla mieszkania nr 8 (poddasze) do układu pomiarowego w rozdzielnicy RL1 przyłączyć istniejący przewód zasilający to mieszkanie. Administracja: Istniejące obwody administracji połączyć z zabezpieczeniami w rozdzielnicy RL1-Administracja. Wykonać zgodnie z rys. nr 7.

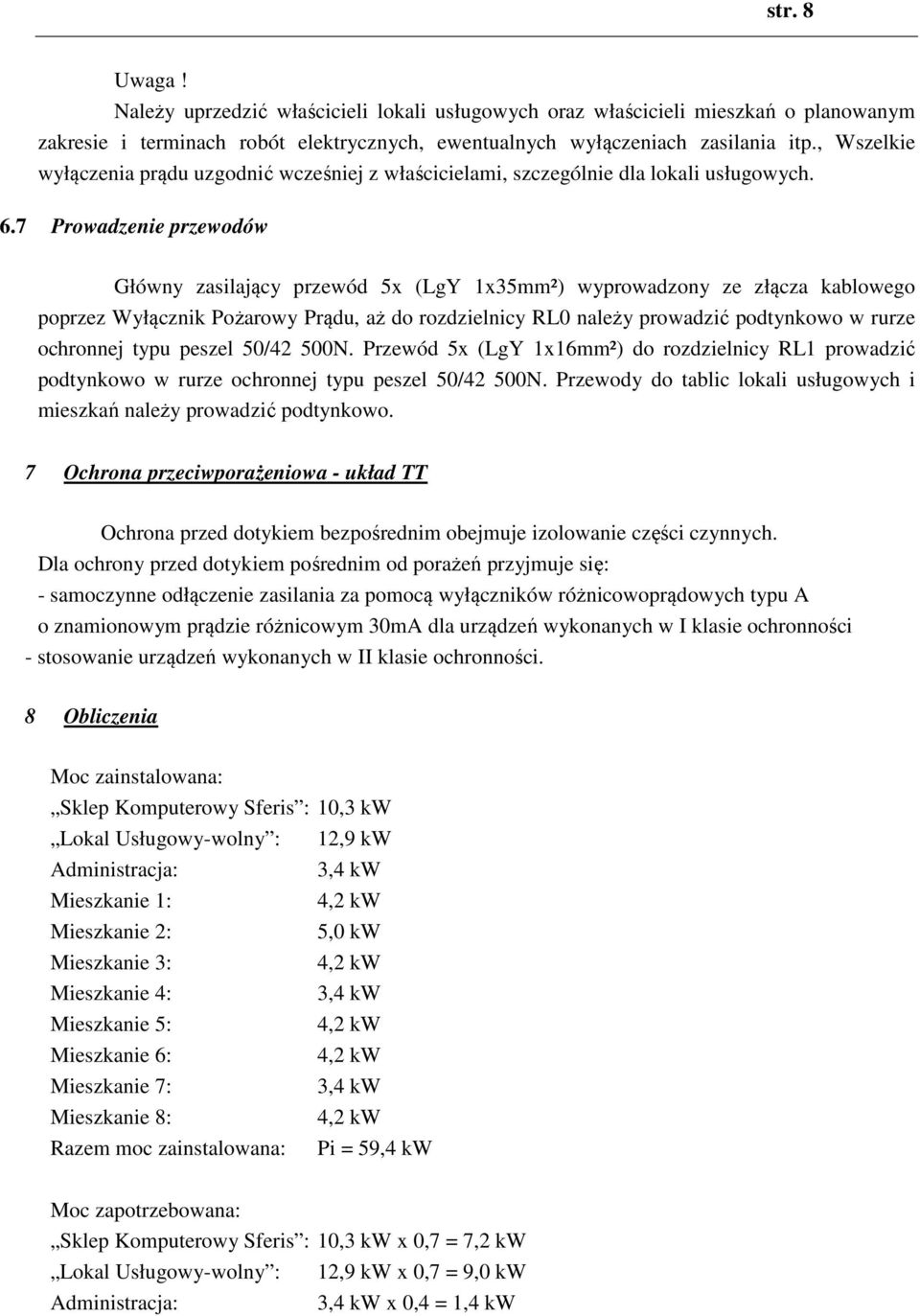

8 str. 8 Uwaga! Należy uprzedzić właścicieli lokali usługowych oraz właścicieli mieszkań o planowanym zakresie i terminach robót elektrycznych, ewentualnych wyłączeniach zasilania itp., Wszelkie wyłączenia prądu uzgodnić wcześniej z właścicielami, szczególnie dla lokali usługowych. 6.7 Prowadzenie przewodów Główny zasilający przewód 5x (LgY 1x35mm²) wyprowadzony ze złącza kablowego poprzez Wyłącznik Pożarowy Prądu, aż do rozdzielnicy RL0 należy prowadzić podtynkowo w rurze ochronnej typu peszel 50/42 500N. Przewód 5x (LgY 1x16mm²) do rozdzielnicy RL1 prowadzić podtynkowo w rurze ochronnej typu peszel 50/42 500N. Przewody do tablic lokali usługowych i mieszkań należy prowadzić podtynkowo. 7 Ochrona przeciwporażeniowa - układ TT Ochrona przed dotykiem bezpośrednim obejmuje izolowanie części czynnych. Dla ochrony przed dotykiem pośrednim od porażeń przyjmuje się: - samoczynne odłączenie zasilania za pomocą wyłączników różnicowoprądowych typu A o znamionowym prądzie różnicowym 30mA dla urządzeń wykonanych w I klasie ochronności - stosowanie urządzeń wykonanych w II klasie ochronności. 8 Obliczenia Moc zainstalowana: Sklep Komputerowy Sferis : 10,3 kw Lokal Usługowy-wolny : 12,9 kw Administracja: 3,4 kw Mieszkanie 1: 4,2 kw Mieszkanie 2: 5,0 kw Mieszkanie 3: 4,2 kw Mieszkanie 4: 3,4 kw Mieszkanie 5: 4,2 kw Mieszkanie 6: 4,2 kw Mieszkanie 7: 3,4 kw Mieszkanie 8: 4,2 kw Razem moc zainstalowana: Pi = 59,4 kw Moc zapotrzebowana: Sklep Komputerowy Sferis : 10,3 kw x 0,7 = 7,2 kw Lokal Usługowy-wolny : 12,9 kw x 0,7 = 9,0 kw Administracja: 3,4 kw x 0,4 = 1,4 kw

9 str. 9 Mieszkania 1-8: 32,8 kw x 0,45 = 14,8 kw Razem moc zapotrzebowana: Ps = 32,0 kw Maksymalny prąd obciążenia dla mocy P s wynosi: Ps I B = = = 49A 3 Un cosϕ ,93 Zabezpieczenie w złączu kablowym wynosi 50A. Dobrano przewód zasilający typu 5x (LgY 1x35mm 2 ). Obciążalność długotrwała przewodu wynosi Idd=105A. Dobrano przewód z zapasem mocy ze względu na możliwość zwiększenia odbiorów szczególnie w zakresie usług na parterze. Sprawdzenie doboru zasilania ze względu na warunki przeciążeniowe Warunek I: Warunek II: Io Ib Idd gdzie: Io prąd obciążenia przewodu (Io=49A); 49A 50A 105A I 2 1, 45 Idd gdzie, I 2 = k2 Ib = 1,6 50A = 80A czyli 80 A 1,45 105A = 152A Ib prąd znamionowy zabezpieczenia przewodu (Ib=50A); Idd długotrwała obciążalność przewodu (Idd=105A); I2 wartość prądu obciążenia powodującego zadziałanie urządzenia zabezpieczającego w określonym umownym czasie k2 współczynnik krotności prądu powodującego zadziałanie urządzenia zabezpieczającego w określonym umownym czasie; przyjęto dla wkładek bezpiecznikowych równy 1,6. 9 Uwagi Podane w projekcie urządzenia oraz materiały są przykładowe i mogą być zastąpione innymi o równoważnych parametrach technicznych. Wszystkie prace należy wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlanych, cz. D: Roboty instalacyjne - instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej, oraz obowiązującymi normami; Rozporządzeniem Ministra Infrastruktury z dnia 06 luty 2003r. W sprawie BHP podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401):

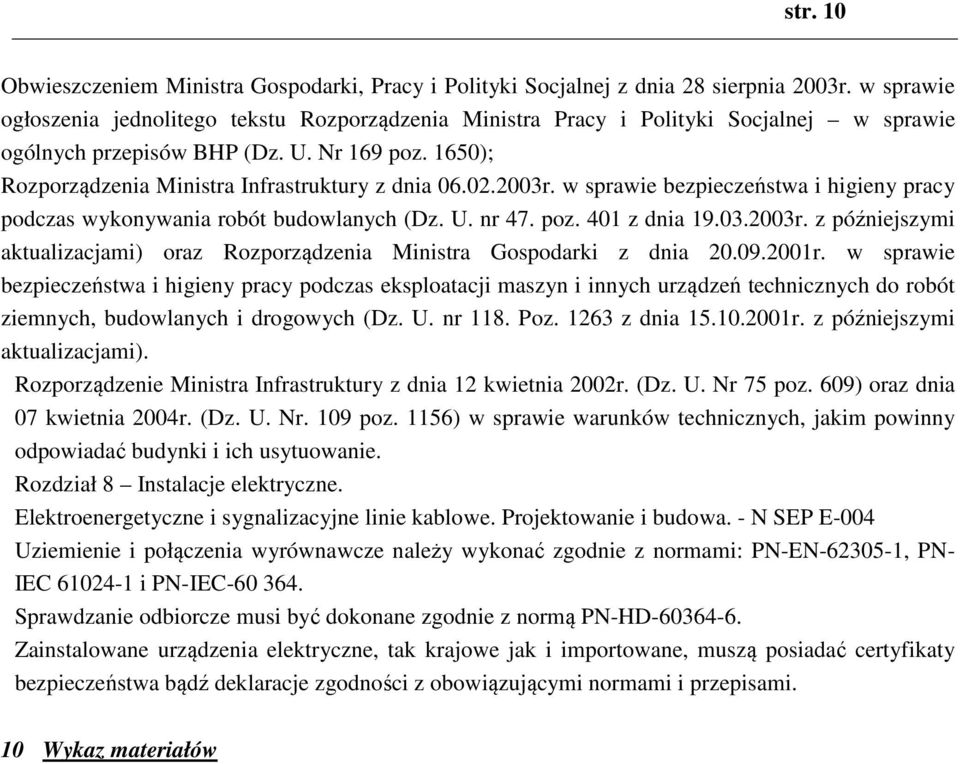

10 str. 10 Obwieszczeniem Ministra Gospodarki, Pracy i Polityki Socjalnej z dnia 28 sierpnia 2003r. w sprawie ogłoszenia jednolitego tekstu Rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów BHP (Dz. U. Nr 169 poz. 1650); Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47. poz. 401 z dnia r. z późniejszymi aktualizacjami) oraz Rozporządzenia Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. nr 118. Poz z dnia r. z późniejszymi aktualizacjami). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (Dz. U. Nr 75 poz. 609) oraz dnia 07 kwietnia 2004r. (Dz. U. Nr. 109 poz. 1156) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozdział 8 Instalacje elektryczne. Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - N SEP E-004 Uziemienie i połączenia wyrównawcze należy wykonać zgodnie z normami: PN-EN , PN- IEC i PN-IEC Sprawdzanie odbiorcze musi być dokonane zgodnie z normą PN-HD Zainstalowane urządzenia elektryczne, tak krajowe jak i importowane, muszą posiadać certyfikaty bezpieczeństwa bądź deklaracje zgodności z obowiązującymi normami i przepisami. 10 Wykaz materiałów

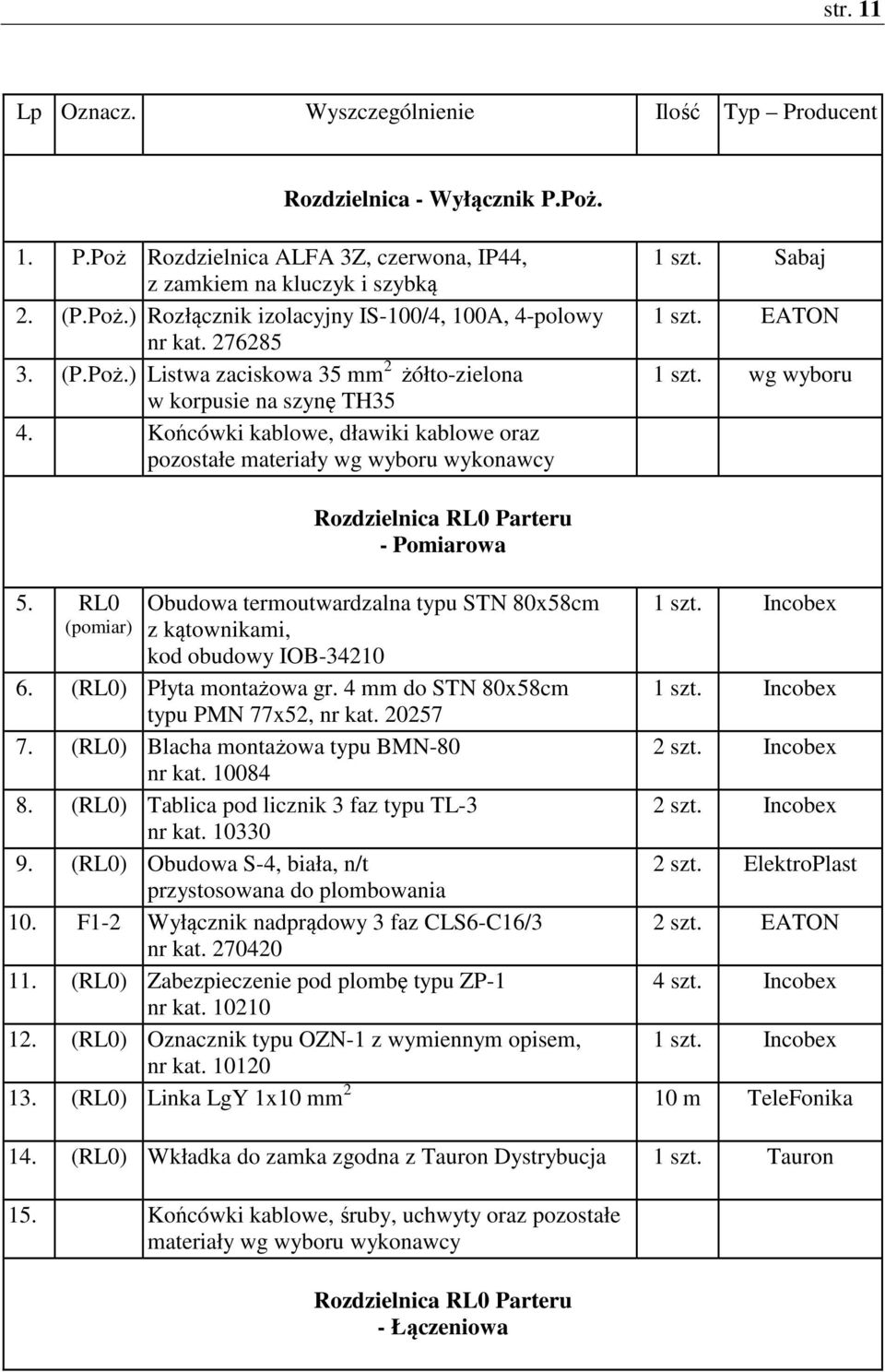

11 str. 11 Lp Oznacz. Wyszczególnienie Ilość Typ Producent Rozdzielnica - Wyłącznik P.Poż. 1. P.Poż Rozdzielnica ALFA 3Z, czerwona, IP44, z zamkiem na kluczyk i szybką 2. (P.Poż.) Rozłącznik izolacyjny IS-100/4, 100A, 4-polowy nr kat (P.Poż.) Listwa zaciskowa 35 mm 2 żółto-zielona w korpusie na szynę TH35 4. Końcówki kablowe, dławiki kablowe oraz pozostałe materiały wg wyboru wykonawcy 1 szt. Sabaj 1 szt. EATON 1 szt. wg wyboru 5. RL0 (pomiar) Rozdzielnica RL0 Parteru - Pomiarowa Obudowa termoutwardzalna typu STN 80x58cm z kątownikami, kod obudowy IOB szt. Incobex 6. (RL0) Płyta montażowa gr. 4 mm do STN 80x58cm 1 szt. Incobex typu PMN 77x52, nr kat (RL0) Blacha montażowa typu BMN-80 2 szt. Incobex nr kat (RL0) Tablica pod licznik 3 faz typu TL-3 2 szt. Incobex nr kat (RL0) Obudowa S-4, biała, n/t 2 szt. ElektroPlast przystosowana do plombowania 10. F1-2 Wyłącznik nadprądowy 3 faz CLS6-C16/3 2 szt. EATON nr kat (RL0) Zabezpieczenie pod plombę typu ZP-1 4 szt. Incobex nr kat (RL0) Oznacznik typu OZN-1 z wymiennym opisem, 1 szt. Incobex nr kat (RL0) Linka LgY 1x10 mm 2 10 m TeleFonika 14. (RL0) Wkładka do zamka zgodna z Tauron Dystrybucja 1 szt. Tauron 15. Końcówki kablowe, śruby, uchwyty oraz pozostałe materiały wg wyboru wykonawcy Rozdzielnica RL0 Parteru - Łączeniowa

12 str. 12 Lp Oznacz. Wyszczególnienie Ilość Typ Producent 16. RL0 (łączenia) Obudowa termoutwardzalna typu STN 26x58cm z kątownikami, kod IOB szt. Incobex 17. (RL0) Płyta montażowa gr. 4 mm do STN 26x58cm 1 szt. Incobex typu PMN 23x52, nr kat (RL0) Blacha montażowa typu BMN-26 2 szt. Incobex nr kat (RL0) Listwa zaciskowa z osłoną typu LG 5x25/16 1 szt. Pawbol nr kat. E (RL0) Płyta osłonowa/maskownica gr. 1,5 mm 1 szt. Incobex typu PI-5, nr kat (RL0) Zabezpieczenie pod plombę typu ZP-1 6 szt. Incobex nr kat (RL0) Oznacznik typu OZN-1 z wymiennym opisem, 1 szt. Incobex nr kat (RL0) Wkładka do zamka zgodna z Tauron Dystrybucja 1 szt. Tauron 24. Końcówki kablowe, śruby, uchwyty oraz pozostałe materiały wg wyboru wykonawcy 25. RL1 (pomiar) Rozdzielnica RL1 Piętra - Pomiarowa Obudowa termoutwardzalna typu STN 106x84cm z kątownikami, kod obudowy IOB szt. Incobex 26. (RL1) Płyta montażowa gr. 4 mm do STN 106x84cm 1 szt. Incobex typu PMN 103x78, nr kat (RL1) Blacha montażowa typu BMN szt. Incobex nr kat (RL1) Tablica pod licznik 1 faz typu TL-1 9 szt. Incobex nr kat (RL1) Obudowa S-2, biała, n/t 9 szt. ElektroPlast przystosowana do plombowania 30. F1-8 Wyłącznik nadprądowy 1 faz CLS6-C20, C25 9 szt. EATON nr kat , nr kat (RL1) Zabezpieczenie pod plombę typu ZP-1 4 szt. Incobex nr kat (RL1) Oznacznik typu OZN-1 z wymiennym opisem, 1 szt. Incobex nr kat (RL1) Linka LgY 1x10 mm 2 25 m TeleFonika 34. (RL1) Wkładka do zamka zgodna z Tauron Dystrybucja 1 szt. Tauron

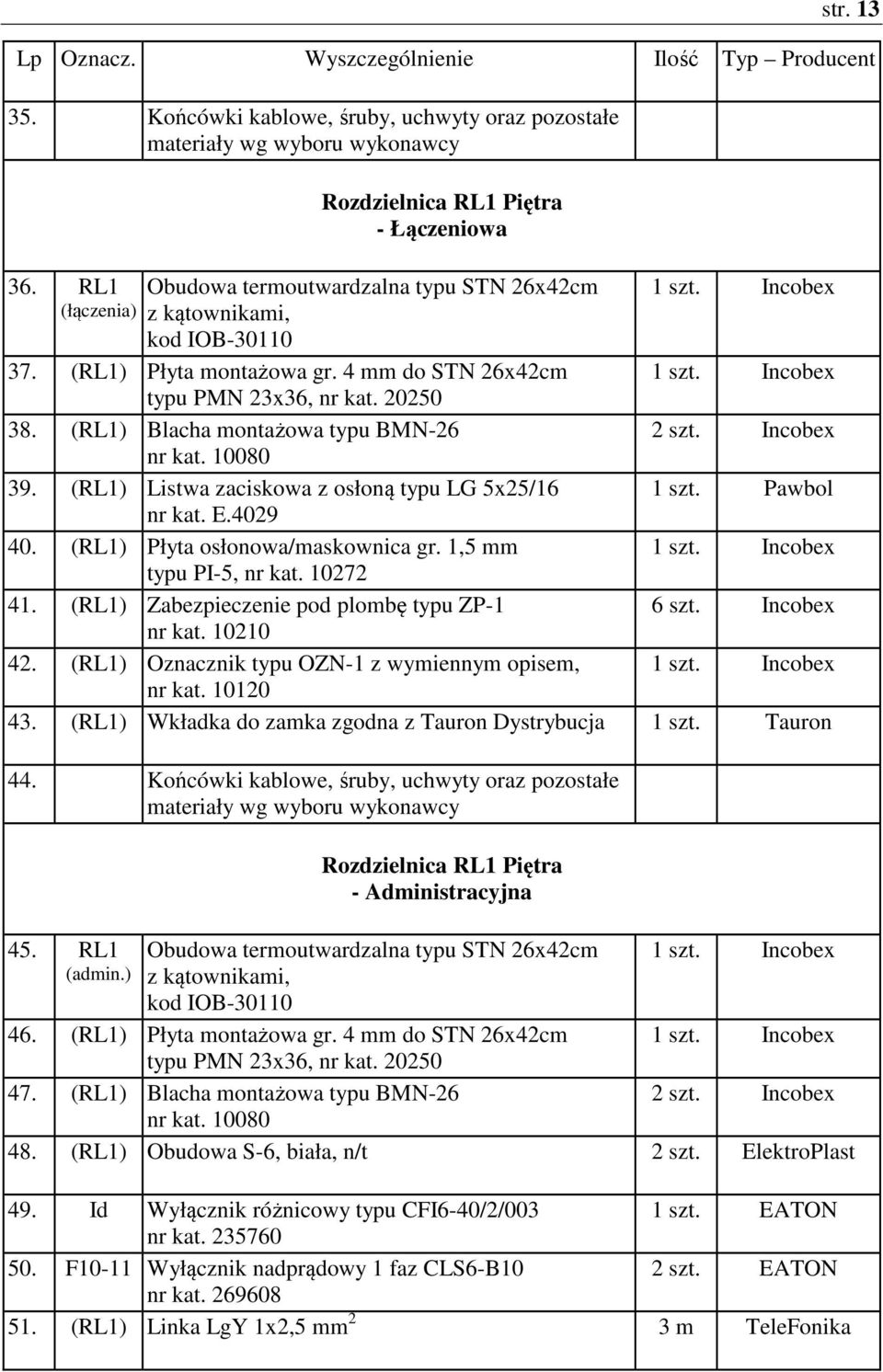

13 str. 13 Lp Oznacz. Wyszczególnienie Ilość Typ Producent 35. Końcówki kablowe, śruby, uchwyty oraz pozostałe materiały wg wyboru wykonawcy 36. RL1 (łączenia) Rozdzielnica RL1 Piętra - Łączeniowa Obudowa termoutwardzalna typu STN 26x42cm z kątownikami, kod IOB szt. Incobex 37. (RL1) Płyta montażowa gr. 4 mm do STN 26x42cm 1 szt. Incobex typu PMN 23x36, nr kat (RL1) Blacha montażowa typu BMN-26 2 szt. Incobex nr kat (RL1) Listwa zaciskowa z osłoną typu LG 5x25/16 1 szt. Pawbol nr kat. E (RL1) Płyta osłonowa/maskownica gr. 1,5 mm 1 szt. Incobex typu PI-5, nr kat (RL1) Zabezpieczenie pod plombę typu ZP-1 6 szt. Incobex nr kat (RL1) Oznacznik typu OZN-1 z wymiennym opisem, 1 szt. Incobex nr kat (RL1) Wkładka do zamka zgodna z Tauron Dystrybucja 1 szt. Tauron 44. Końcówki kablowe, śruby, uchwyty oraz pozostałe materiały wg wyboru wykonawcy 45. RL1 (admin.) Rozdzielnica RL1 Piętra - Administracyjna Obudowa termoutwardzalna typu STN 26x42cm z kątownikami, kod IOB szt. Incobex 46. (RL1) Płyta montażowa gr. 4 mm do STN 26x42cm 1 szt. Incobex typu PMN 23x36, nr kat (RL1) Blacha montażowa typu BMN-26 2 szt. Incobex nr kat (RL1) Obudowa S-6, biała, n/t 2 szt. ElektroPlast 49. Id Wyłącznik różnicowy typu CFI6-40/2/003 1 szt. EATON nr kat F10-11 Wyłącznik nadprądowy 1 faz CLS6-B10 2 szt. EATON nr kat (RL1) Linka LgY 1x2,5 mm 2 3 m TeleFonika

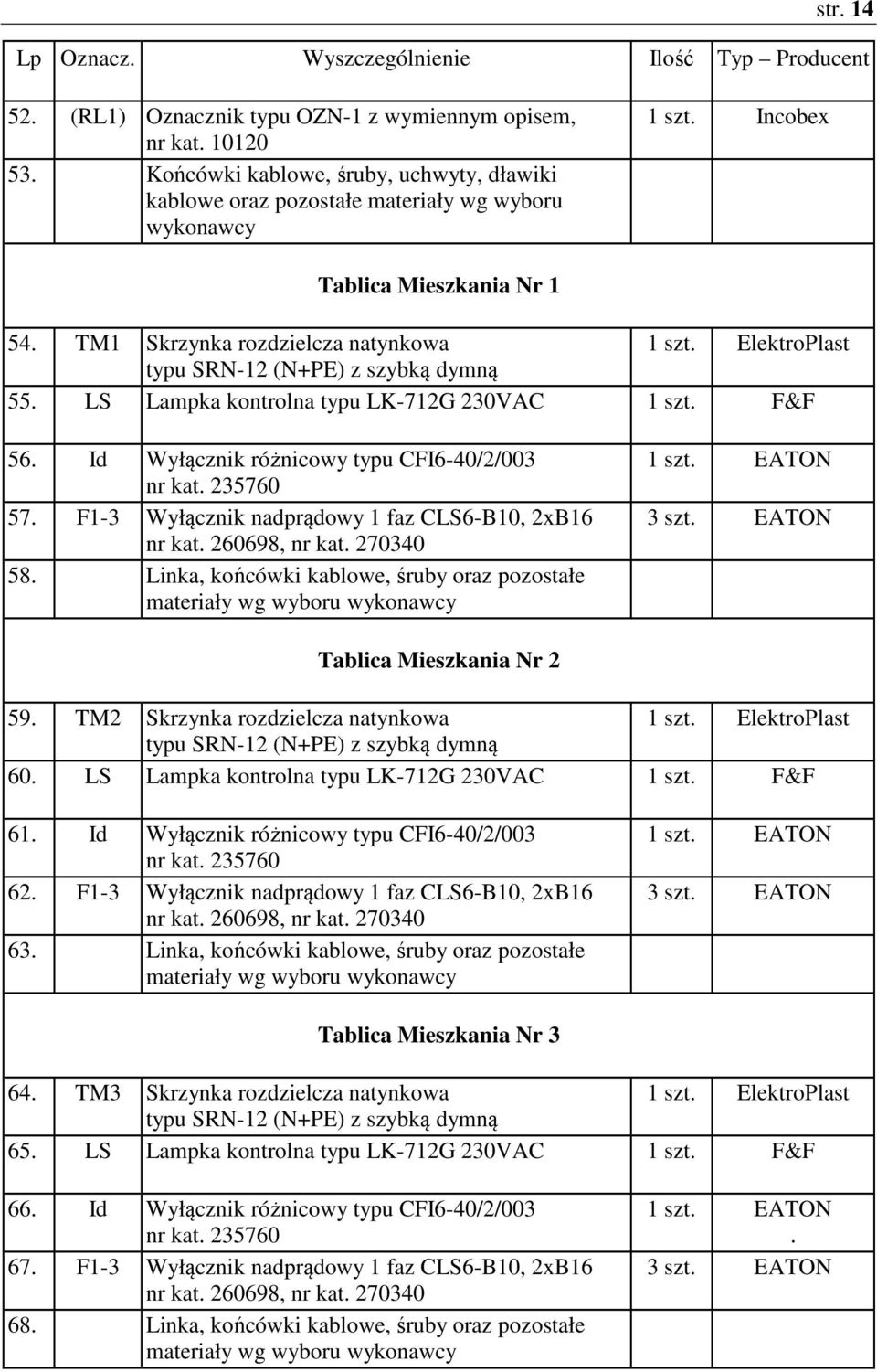

14 str. 14 Lp Oznacz. Wyszczególnienie Ilość Typ Producent 52. (RL1) Oznacznik typu OZN-1 z wymiennym opisem, nr kat Końcówki kablowe, śruby, uchwyty, dławiki kablowe oraz pozostałe materiały wg wyboru wykonawcy 1 szt. Incobex Tablica Mieszkania Nr TM1 Skrzynka rozdzielcza natynkowa 1 szt. ElektroPlast typu SRN-12 (N+PE) z szybką dymną 55. LS Lampka kontrolna typu LK-712G 230VAC 1 szt. F&F 56. Id Wyłącznik różnicowy typu CFI6-40/2/003 nr kat F1-3 Wyłącznik nadprądowy 1 faz CLS6-B10, 2xB16 nr kat , nr kat Linka, końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy 1 szt. EATON 3 szt. EATON Tablica Mieszkania Nr TM2 Skrzynka rozdzielcza natynkowa 1 szt. ElektroPlast typu SRN-12 (N+PE) z szybką dymną 60. LS Lampka kontrolna typu LK-712G 230VAC 1 szt. F&F 61. Id Wyłącznik różnicowy typu CFI6-40/2/003 nr kat F1-3 Wyłącznik nadprądowy 1 faz CLS6-B10, 2xB16 nr kat , nr kat Linka, końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy 1 szt. EATON 3 szt. EATON Tablica Mieszkania Nr TM3 Skrzynka rozdzielcza natynkowa 1 szt. ElektroPlast typu SRN-12 (N+PE) z szybką dymną 65. LS Lampka kontrolna typu LK-712G 230VAC 1 szt. F&F 66. Id Wyłącznik różnicowy typu CFI6-40/2/003 nr kat F1-3 Wyłącznik nadprądowy 1 faz CLS6-B10, 2xB16 nr kat , nr kat Linka, końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy 1 szt. EATON. 3 szt. EATON

15 str. 15 Lp Oznacz. Wyszczególnienie Ilość Typ Producent Tablica Mieszkania Nr TM4 Skrzynka rozdzielcza natynkowa 1 szt. ElektroPlast typu SRN-12 (N+PE) z szybką dymną 70. LS Lampka kontrolna typu LK-712G 230VAC 1 szt. F&F 71. Id Wyłącznik różnicowy typu CFI6-40/2/003 nr kat F1-3 Wyłącznik nadprądowy 1 faz CLS6-B10, 2xB16 nr kat , nr kat Linka, końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy 1 szt. EATON 3 szt. EATON Tablica Mieszkania Nr TM5 Skrzynka rozdzielcza natynkowa 1 szt. ElektroPlast typu SRN-12 (N+PE) z szybką dymną 75. LS Lampka kontrolna typu LK-712G 230VAC 1 szt. F&F 76. Id Wyłącznik różnicowy typu CFI6-40/2/003 nr kat F1-3 Wyłącznik nadprądowy 1 faz CLS6-B10, 2xB16 nr kat , nr kat Linka, końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy 1 szt. EATON 3 szt. EATON Tablica Mieszkania Nr TM6 Skrzynka rozdzielcza natynkowa 1 szt. ElektroPlast typu SRN-12 (N+PE) z szybką dymną 80. LS Lampka kontrolna typu LK-712G 230VAC 1 szt. F&F 81. Id Wyłącznik różnicowy typu CFI6-40/2/003 nr kat F1-3 Wyłącznik nadprądowy 1 faz CLS6-B10, 2xB16 nr kat , nr kat Linka, końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy 1 szt. EATON 3 szt. EATON Tablica Mieszkania Nr TM7 Skrzynka rozdzielcza natynkowa typu SRN-12 (N+PE) z szybką dymną 1 szt. ElektroPlast

16 str. 16 Lp Oznacz. Wyszczególnienie Ilość Typ Producent 85. LS Lampka kontrolna typu LK-712G 230VAC 1 szt. F&F 86. Id Wyłącznik różnicowy typu CFI6-40/2/003 nr kat F1-3 Wyłącznik nadprądowy 1 faz CLS6-B10, 2xB16 nr kat , nr kat Linka, końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy 1 szt. EATON 3 szt. EATON Tablica Sklep Komputerowy TSK 89. TSK Rozdzielnica typu golf VF412PD 1 szt. Hager IP40 48M, podtynkowa 90. WG Rozłącznik izolacyjny IS-100/4, 100A, 4-polowy 1 szt. EATON nr kat LS Lampka kontrolna typu LK-712G 230VAC 3 szt. F&F 92. Id1-3 Wyłącznik różnicowy typu CFI6-40/4/003 3 szt. EATON nr kat F1-5 Wyłącznik nadprądowy 1 faz CLS6-B10 5 szt. EATON nr kat F6-10 Wyłącznik nadprądowy 1 faz CLS6-B16 5 szt. EATON nr kat F11-13 Wyłącznik nadprądowy 1 faz CLS6-B16/3 3 szt. EATON nr kat (TSK) Linka LgY 1x2,5 mm 2 6 m TeleFonika 97. (TSK) Linka LgY 1x4 mm 2 6 m TeleFonika 98. Końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy Tablica Lokal Usługowy-Wolny TLU-W 99. TLU Rozdzielnica typu golf VF412PD 1 szt. Hager IP40 48M, podtynkowa 100. WG Rozłącznik izolacyjny IS-100/4, 100A, 4-polowy 1 szt. EATON nr kat LS Lampka kontrolna typu LK-712G 230VAC 3 szt. F&F 102. Id1-3 Wyłącznik różnicowy typu CFI6-40/4/003 nr kat F1-6 Wyłącznik nadprądowy 1 faz CLS6-B10 nr kat szt. EATON 6 szt. EATON

17 str. 17 Lp Oznacz. Wyszczególnienie Ilość Typ Producent 104. F7-12 Wyłącznik nadprądowy 1 faz CLS6-B16 6 szt. EATON nr kat F13-16 Wyłącznik nadprądowy 1 faz CLS6-B16/3 4 szt. EATON nr kat (TLU) Linka LgY 1x2,5 mm 2 6 m TeleFonika 107. (TLU) Linka LgY 1x4 mm 2 6 m TeleFonika 108. Końcówki kablowe, śruby oraz pozostałe materiały wg wyboru wykonawcy Instalacja elektryczna 109. Linka LgY 1x35 mm 2 45 m TeleFonika 110. Linka LgY 1x16 mm 2 85 m TeleFonika 111. Rura ochronna karbowana 50/42 500N 25 m SpyraPrimo 112. Przewód YDYżo 5x6 mm 2 45 m TeleFonika 113. Przewód YDYżo 3x4 mm m TeleFonika 114. Przebicie przez ścianę gr. 80 cm 1 szt Przebicie przez ścianę gr. 50 cm 10 szt Przebicie przez strop gr. 40 cm 1 szt Demontaż istniejącej rozdzielnicy bezpiecznikowej, podtynkowa, obudowa z żeliwa, wym: szer.50cm x wys.30cm x gł. 25cm 118. Demontaż istniejącej rozdzielnicy licznikowej, podtynkowa, obudowa drewniana z szybą, wym: szer.150cm x wys.40cm x gł. 25cm 119. Demontaż istniejących tablic n/t plastikowych z 3-ma zabezpieczeniami typu topik, 120. Podłączenie istniejących instalacji w mieszkaniach do nowych tablic TM Demontaż istniejącej rozdzielnicy pomiarowobezpiecznikowej, obudowa metalowa, podtynkowa, wym: szer.40cm x wys.140cm x gł. 25cm 1 szt. 1 szt. 7 szt. 7 szt. 1 szt.

18 str. 18 Lp Oznacz. Wyszczególnienie Ilość Typ Producent 122. Demontaż istniejącej rozdzielnicy pomiarowobezpiecznikowej, 1 szt. obudowa metalowa, podtynkowa, wym: szer.40cm x wys.100cm x gł. 25cm 123. Zabudowa otworu wokół rozdzielnicy TSK i TLU, 3 szt. zabudowa wnęki Zatynkowanie wykonanych bruzd pod przewody 180 m 125. Pomiary elektryczne po wykonaniu robót 126. Wyłączenia urządzeń energetycznych na czas robót 127. Nadzór służb energetycznych 128. Pozostałe materiały wg wyboru wykonawcy UWAGA! Powyższe zestawienie materiałów służy do celów kosztorysowych i nie może być jedyną podstawą do zakupu materiałów przez wykonawcę. UWAGA! Podane w zestawieniu urządzenia są przykładowe i mogą być zastąpione innymi o równoważnych parametrach technicznych.
