Co to jest Protektor Pompy DRP? Gdzie jest zamontowane DRP i jak ono pracuje? Przeciążeniem Niskim Prądem Asymetrią Faz (Silniki OT & HTF)

Transkrypt

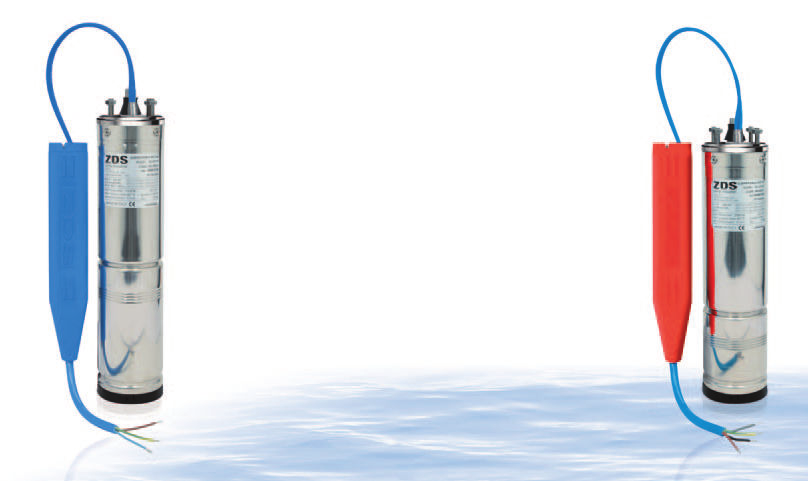

1 Protektor Pompy DRP Co to jest Protektor Pompy DRP? Protektor Pompy - DRP jest innowacyjnym urządzeniem elektronicznym, które gwarantuje optymalną ochronę pompy przed suchobiegiem. Dodatkowo chroni ono również silnik przed spaleniem w przypadku powtarzających się z dużą częstotliwością cykli uruchamiania i zatrzymywania. Gdzie jest zamontowane DRP i jak ono pracuje? DRP jest gotowe do użycia, zintegrowane z kablem połączeniowym tak, więc nie ma potrzeby specjalnej jego instalacji. W przypadku niedoboru wody w studni, kiedy lustro wody spada poniżej poziomu DRP natychmiast zatrzymuje ono pompę. Kiedy lustro wody podnosi się powyżej poziomu DRP, po krótkim czasie uruchamia pompę umożliwiając ponowny przepływ wody. W przeciwieństwie do tradycyjnych rozwiązań, nie trzeba instalować żadnych dodatkowych kabli, czujników czy skrzynek sterujących. DRP zostało tak zaprojektowane i skonstruowane, aby zanurzona pompa mogła samodzielnie funkcjonować w warunkach niedoboru wody. W przypadku powtarzających się z dużą częstotliwością cykli uruchamiania i zatrzymywania pompy, na przykład gdy spadło ciśnienie w zbiorniku hydroforowym lub uległa uszkodzeniu membrana, DRP rejestrując częste uruchamianie i zatrzymywanie się silnika automatycznie wyłącza go, tym samym zapobiegając jego spaleniu. DRP można w prosty sposób zresetować, wystarczy jedynie odłączyć kabel zasilania. DRP NIE może być używany wraz z przetwornicą częstotliowści. Pompy ZDS wraz z Protektorem DRP są fabrycznie zabezpieczone przed: Przeciążeniem Niskim Prądem Asymetrią Faz (Silniki OT & HTF) Utratą Fazy (Silniki OT & HTF) Termicznie (Silniki O2 & O3) Wysokim Napięciem Suchobiegiem Zbyt Częstym Załączaniem / Wyłączaniem... Jakie są techniczne ograniczenia? Niebieski Protektor Pompy, DRP stosowany jest w silnikach częstotliwość 50/60 Hz) o maksymalnej mocy do 2,2 kw. Czerwony Protektor Pompy, DRP stosowany jest w silnikach trójfazowych 50/60 Hz) o maksymalnej mocy do kw. TERAZ również Protektor Pompy, DRP może być stosowany z silnikami Franklin jedno i trójfazowymi. 28

2 Kable Silnikowe z DRP CS.2W-1,5.DRP CS.3W-1,5.DRP DC.2W-1,5.DRP DC.3W-1,5.DRP CS.2W-XX.DRP CS.3W-XX.DRP CS.3W.TXXX.DRP CS.3W.TXXX.DRP.DC CS.3WF.TXXX.DRP CS.3WF.XXX.DRP.DC CS.2W-1,5.DRP DC.2W-1,5.DRP CS.2W-15.DRP/1 CS.2W-30.DRP/1 CS.2W-5.DRP/1.5 CS.2W-60.DRP/1.5 CS.2W-60.DRP/2.5 CS.2W-90.DRP/ ,75 1,709 2,10 2,678 PROTEKTOR POMPY DLA SILNIKÓW ZDS 1-FAZOWYCH 2-PRZEWODOWYCH X DCX X X X X X X Kabel silnikowy z wtyczką plus 1,5m kabla i Protektorem Pompy DRP Podwójna wtyczka kabla silnikowego plus 1,5m kabla i Protektorem Pompy DRP CS.3W-2.DRP (1.1kW) CS.3W-2,5.DRP (1.5kW) CS.3W-2,5.DRP (2.2kW) DC.3W-2.DRP (1.1kW) DC.3W-2.DRP (1.5kW) DC.3W-2.DRP (2.2kW) CS.3WF-2.DRP (1.1kW) CS.3WF-2,5.DRP (1.5kW) CS.3WF-2,5.DRP (2.2kW) DC.3WF-2.5.DRP (1.1kW) DC.3WF-2.5.DRP (1.5kW) DC.3WF-2.5.DRP (2.2kW) CS.3W-15.DRP/1 (1.1kW) CS.3W-30.DRP/1 (1.1kW) CS.3W-5.DRP/1.5 (1.1kW) CS.3W-60.DRP/1.5 (1.1kW CS.3W-60.DRP/2.5 (1.1kW) CS.3W-90.DRP/2.5 (1.1kW) CS.3W-90.DRP/ (1.1kW) , , ,097 1, ,330 1,636 1,866 2,291 3,158,26 PROTEKTOR POMPY DLA SILNIKÓW ZDS O3 I SILNIKÓW FRANKLIN H3F 1-FAZOWYCH X X X DCX DCX DCX XF XF XF DCX DCX DCX X X X X X X X Kabel silnikowy z wtyczką plus 1,5m kabla dla silników PCS 1-fazowych O3 z DRP do kw Kabel silnikowy z wtyczką plus 2,5m kabla dla silników PCS 1-fazowych O3 1.5 kw z DRP Kabel silnikowy z wtyczką plus 2,5m kabla dla silników PCS 1-fazowych O3 2.2 kw z DRP Podwójna wtyczka kabla silnikowego plus 1,5m kabla dla silników PCS 1-fazowych O3 i DRP do 1.1kW Podwójna wtyczka kabla silnikowego plus 2m kabla dla silników PCS 1-fazowych O3 1.5kW i DRP Podwójna wtyczka kabla silnikowego plus 2m kabla dla silników PCS 1-fazowych O3 2.2 kw i DRP Kabel silnikowy z wtyczką plus 1,5m kabla dla silników PSC 1-fazowych H3F z DRP do kw Kabel silnikowy z wtyczką plus 2,5m kabla dla silników 1-fazowych Franklin H3F 1.5 kw z DRP Kabel silnikowy z wtyczką plus 2,5m kabla dla silników 1-fazowych Franklin H3F 2.2 kw z DRP Podwójna wtyczka kabla silnikowego plus 1,5 m kabla dla silników PSC 1-fazowych H3F i DRP do 1.1 kw Podwójna wtyczka kabla silnikowego plus 2 m kabla dla silników H3F Franklin PSC 1-fazowych 1.5 kw i DRP Podwójna wtyczka kabla silnikowego plus 2 m kabla dla silników H3F PSC 1-fazowych Franklin 2.2 kw i DRP PROTEKTOR POMPY DRP DLA 3-FAZOWYCH SILNIKÓW ZDS OT I 3-FAZOWYCH SILNIKÓW FRANKLIN OT Silniki ZDS HTF Silniki Franklin CS.3W.T037.DRP CS.3W.T037.DRP.DC CS.3W.T055.DRP CS.3W.T055.DRP.DC CS.3W.T075.DRP CS.3W.T075.DRP.DC CS.3W.T110.DRP CS.3W.T110.DRP.DC CS.3W.T150.DRP CS.3W.T150.DRP.DC CS.3W.T2.DRP CS.3W.T2.DRP.DC CS.3W.T300.DRP CS.3W.T300.DRP.DC CS.3W.T00.DRP CS.3W.T00.DRP.DC 1,339 1,530 1,339 1, CS.3WF.T037.DRP CS.3WF.T037.DRP.DC CS.3WF.T055.DRP CS.3WF.T055.DRP.DC CS.3WF.T075.DRP CS.3WF.T075.DRP.DC CS.3WF.T110.DRP CS.3WF.T110.DRP.DC CS.3WF.T150.DRP CS.3WF.T150.DRP.DC CS.3WF.T2.DRP CS.3WF.T2.DRP.DC CS.3WF.T300.DRP CS.3WF.T300.DRP.DC CS.3WF.T00.DRP CS.3WF.T00.DRP.DC 1,381 1,573 1,381 1, Kabel silnikowy z wtyczką wraz z 2m kablem i DRP do silników 0.37 kw Podwójna wtyczka kabla silnikowego wraz z 2m kablem i DRP do silników 0.37 kw Kabel silnikowy z wtyczką wraz z 2m kablem i DRP do silników 0.55 kw Podwójna wtyczka kabla silnikowego wraz z 2m kablem i DRP do silników 0.55 kw Kabel silnikowy z wtyczką wraz z 2m kablem i DRP do silników 0.75 kw Podwójna wtyczka kabla silnikowego wraz z 2m kablem i DRP do silników 0.75 kw Kabel silnikowy z wtyczką wraz z 2m kablem i DRP do silników 1.1 kw Podwójna wtyczka kabla silnikowego wraz z 2m kablem i DRP do silników 1.1 kw Kabel silnikowy z wtyczką wraz z 3m kablem i DRP do silników 1,5 kw Podwójna wtyczka kabla silnikowego wraz z 3m kablem i DRP do silników 1.5 kw Kabel silnikowy z wtyczką wraz z 3m kablem i DRP do silników 2.2 kw Podwójna wtyczka kabla silnikowego wraz z 3m kablem i DRP do silników 2.2 kw Kabel silnikowy z wtyczką wraz z 3m kablem i DRP do silników 3 kw Podwójna wtyczka kabla silnikowego wraz z 3m kablem i DRP do silników 3 kw Kabel silnikowy z wtyczką wraz z 3m kablem i DRP do silników kw Podwójna wtyczka kabla silnikowego wraz z 3m kablem i DRP do silników kw DRP NIE może być używane z przetwornicą częstotliwości. 29

3 Kable Silnikowe KABLE SILNIKOWE DO SILNIKÓW ZDS KABLE SILNIKOWE DO SILNIKÓW FRANKLIN CS.2W-1,5 CS.3W-1,5 CS.3W-2,5 DC.2W-1,5 DC.3W-1,5 DC.3W-2,5 CS.2W-XX CS.3W-XX CS.3WF-1,5 CS.3WF-2,5 DC.3WF-1,5 DC.3WF-2,5 CS.2W-1,5 DC.2W-2,5 CS.2W-15/1 CS.2W-30/1 CS.2W-5/1,5 CS.2W-60/1,5 CS.2W-60/2,5 CS.2W-90/2,5 CS.3W-1,5 CS.3W-2,5 DC.3W-1,5 DC.3W-2,5 CS.3W-15/1,5 CS.3W-30/1,5 CS.3W-5/1,5 CS.3W-60/1,5 CS.3W-60/2,5 CS.3W-90/ ,59 2,168 KABLE SILNIKOWE DLA 1-FAZOWYCH SILNIKÓW 2-PRZEWODOWYCH H2E I O DC X X DC DC KABLE SILNIKOWE DLA 1-FAZOWYCH SILNIKÓW PSC O3 LUB 3-FAZOWYCH SILNIKÓW OT ,352 1,781 3,719 Kabel silnikowy z wtyczką plus 1,5 m kabla Podwójna wtyczka kabla silnikowego plus 2,5 m kabla Kabel silnikowy z wtyczką plus 1,5 m kabla do 1.1 kw Kabel silnikowy z wtyczką plus 2,5 m kabla powyżej 1.1 kw Podwójna wtyczka kabla silnikowego plus 1,5 m kabla do 1.1 kw Podwójna wtyczka kabla silnikowego plus 2,5 m kabla powyżej 1.1 kw CS.3WF-1,5 CS.3WF-2,5 DC.3WF-1,5 DC.3WF-2,5 30 KABLE SILNIKOWE DLA 3-FAZOWYCH SILNIKÓW FRANKLIN I 1-FAZOWYCH SILNIKÓW PSC DC DC * Inne kombinacje i typy kabli są dostępne na życzenie. Kabel silnikowy z wtyczką plus 1,5 m kabla do 1.1 kw Kabel silnikowy z wtyczką plus 2,5 m kabla powyżej 1.1 kw Podwójna wtyczka kabla silnikowego plus 1,5 m kabla do 1.1 kw Podwójna wtyczka kabla silnikowego plus 2,5 m kabla powyżej 1.1 kw

4 Kable Kable Bez Wtyczki oraz Zestawy Montażowe Termokurczliwe KABLE BEZ WTYCZKI DO SILNIKÓW JEDNOFAZOWYCH ZDS O2-2 -WIRE W (kg/m) ,11 0,13 0, 0, * Proszę dodać 106 kosztów robocizny za dostosowanie do żądanej długości kabla KABLE BEZ WTYCZKI DO SILNIKÓW ZDS I FRANKLIN; JEDNOFAZOWYCH PSC O3 PSC H3F ORAZ TRÓJFAZOWYCH OT HTF W (kg/m) 0,13 0,17 0,2 0,3 W (kg) KIT GTR Zestawy montażowe termokurczliwe do kabli 1- mm 2 0,09 KIT GTR Zestawy montażowe termokurczliwe do kabli 6-10 mm 2 0,10 W (kg) KIT GRC1-3W/ do kabla silnikowego z podwójną wtyczką dla silników 1-fazowych PSC, HTF i O3 oraz 3-fazowych silników HTF i OT. Franklin: ,00 Instrukcja Doboru Kabla w tabelach pokazane maksymalne długości kabli dla silników: 2-PRZEWODOWE I 1-FAZOWE PSC - 1X2- V~, 50 HZ kw HP A 3/ x 1 mm 2 3/ x 1,5 mm 2 3/ x 2,5 mm 2 3/ x mm 2 3/ x 6 mm 2 3/ x 10 mm 2 0,25 0,33 2,8 93 m 10 m 232 m 370 m 553 m - 0,37 0,5 3,3 79 m 119 m 197 m 31 m 70 m 776 m 0,55 0,75, 60 m 89 m 18 m 236 m m 582 m 0,75 1 5,8 5 m 68 m 1 m 179 m 267 m 2 m 1,5 7,7 32 m 8 m 80 m 8 m 191 m 316 m 1,5 2 10,5-37 m 62 m 99 m 18 m 2 m 2,2 3 1,8-25 m 2 m 67 m 100 m 166 m TRÓJFAZOWY - 3x V~, 50 Hz kw HP A x 1 mm 2 x 1,5 mm 2 x 2,5 mm 2 x mm 2 x 6 mm 2 x 10 mm 2 0,37 0,5 1,7 381 m 571 m ,55 0,75 1,8 360 m 50 m 897 m ,75 1 2,6 29 m 37 m 621 m ,5 3,6 180 m 270 m 8 m 715 m - - 1,5 2,6 11 m 211 m 351 m 560 m 835 m - 2,2 3 5, 106 m 159 m 265 m 22 m 630 m - 3 7,2 79 m 118 m 197 m 31 m 69 m 77 m 5,5 9,8-96 m 160 m 255 m 380 m 628 m 5,5 7,5,6-68 m 11 m 181 m 271 m 7 m TRÓJFAZOWY - 3x2- V~, 50 Hz kw HP A x 1 mm 2 x 1,5 mm 2 x 2,5 mm 2 x mm 2 x 6 mm 2 x 10 mm 2 0,37 0,5 2,9 9 m 193 m 3 m 510 m 762 m - 0,55 0,75 3,1 0 m 180 m 300 m 77 m 713 m - 0,75 1,5 83 m m 6 m 329 m 91 m 811 m 1,5 6,2 60 m 90 m 150 m 239 m 356 m 588 m 1,5 2 8,0 7 m 70 m 116 m 185 m 276 m 56 m 2,2 3 9,3-55 m 91 m 15 m 217 m 358 m 3,5-1 m 69 m 110 m 16 m 270 m 5,5 17, m 86 m 9 m 2 m 5,5 7,5 21, m 60 m 90 m 19 m 2 [mm 2 31

5 AKCESORIA Skrzynki sterujące i zabezpieczające silniki Jednofazowe PSC Dane Techniczne... CBO CBH Moc Ochrona termiczna Kondensator W kw I [A] [µf] (kg) MODEL CBO DLA SILNIKÓW CHŁODZONYCH OLEJEM PSC O3 CBO.025 CBO.037 CBO.055 CBO.075 CBO.110 CBO.150 CBO ,25 0,37 0,55 0,75 1,5 2, ,7 0,7 0,9 1,0 MODEL CBH DLA SILNIKÓW CHŁODZONYCH WODĄ PSC H3F CBH.025 CBH.037 CBH.055 CBH.075 CBH.110 CBH.150 CBH ,25 0,37 0,55 0,75 1,5 2, , ,0 UWAGA: Wszystkie skrzynki sterujące posiadają europejskie wtyczki. Inne typy dostępne są na specjalne zamówienie. Rękaw KIOS Idealne rozwiązanie dla deszczowni i zbiorników wodnych. Zestaw KIOS jest bardzo łatwy do montażu przy poziomej instalacji pompy głębinowej. Zapewnia on właściwe chłodzenie silnika i jest dostarczany z ponadgabarytowym filtrem, który zapobiega zatkaniu pompy przez liście lub małe kamienie. Zestawy KIOS mogą być montowane na powierzchni i posiadają wygodne uchwyty do łatwego montażu. KIOS KIT 1 O2 1,5 kw - O3 1,5 kw - H3F 2,2 kw - OT & HTF 3 kw Długość (mm) Wysokość (mm) Szerokość (mm) Waga (kg) KIOSKIT , KIOS KIT 2 O2: 2,2 kw - O3: 2,2 kw - OT & HTF kw 7,5 kw Długość (mm) Wysokość (mm) Szerokość (mm) Waga (kg) KIOSKIT ,3 32
