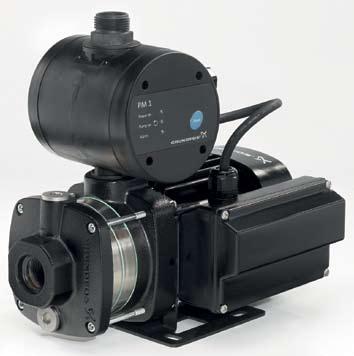

1 PM 1 Power on Pump on Alarm Reset Grundfos CM PM1 Booster Mały zestaw podnoszenia ciśnienia CM PM1 Booster Zakres pracy p [kpa] 12 H [m] CMB 5 Hz ISO 996 Annex A CMB 1 CMB 3 CMB Q [m³/h] TM Opis produktu Mały zestawy hydroforowy CM Booster wyposażony w łącznik ciśnienia PM1 stanowi kompletne rozwiązanie dla domowych instalacji zaopatrzenia w wodę. CM Booster składa się z pompy Grundfos CM i łącznika ciśnienia PM1. Łącznik ciśnienia umożliwia automatyczne załączenie jak i wyłączenie pompy zgodnie z zapotrzebowaniem i chroni pompę przed pracą z suchobiegiem. Zestaw CM Booster jest bardzo łatwy w montażu. Kiedy zestaw zostanie podłączony do instalacji, wystarczy tylko pamiętać aby podłączyć go do źródła zasilania. Cechy i właściwości kompaktowy, łatwy montaż, zabezpieczenie przed suchobiegiem, zapobieganie pracy okresowej (wykrycie wycieków w instalacji). Zastosowanie Grundfos CM PM1 Booster używany jest głównie w celu podnoszenia ciśnienia w domowych instalacjach zaopatrzenia w wodę i w małych budynkach użyteczności publicznej. Zastosowanie CMB 1 CMB 3 CMB 5 Domy jednorodzinne Domy dwurodzinne Domy w zabudowie szeregowej Bloki mieszkalne Szkoły Małe hotele/domy gościnne Małe budynki biurowe Zalecane TM Poradnik doboru 12 m Punkt czerpania wody CMBx-x x-x-x-x-a: Dobór pompy Krany Piętro Przykład odpowiedniego doboru zestawu - Ile jest pkt. czerpania wody (krany)? 6 - Ile jest pięter? 3 piętra Wynik: CMB 3-4 Krany Piętro 4 CMB 1-6 CMB 3-6 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-4 CMB 3-3 CMB 3-4 CMB CMB 1-6 CMB 3-5 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-4 CMB 3-3 CMB 3-4 CMB 5-4 Warunki doboru W pkt. czerpania wody rozważane jest ciśnienie o wartości 3 bar, aby jednak osiągnąć ciśnienie 4 bar należy dodać 2 piętra więcej (z tabeli). Zakładany pobór wody z pkt. czerpania,5 l/s. Grundfos nie ponosi odpowiedzialności za błędny dobór pompy dokonany na podstawie tego poradnika doboru Montaż Q [l/s] CMBx-x x-x-x-x-b Maks 11 m CMBx-x x-x-x-x-a: Max 11m CMBx-x x-x-x-x-b CMBx-x x-x-x-x-b: MaksMax 1818m m Max Max 1m1 m Maks Max 6 o C6 C TM TM

2 Bycie odpowiedzialnym to nasz fundament Myślenie o przyszłości otwiera możliwości Innowacje są istotą Rysunki wymiarowe Pompa A1 A2 L1 H1 H2 CMB1-3 / CMB CMB1-4 / CMB CMB1-5 / CMB CMB CMB CMB ¼ CMB ¼ CMB ¼ Zestawienie materiałowe Element Materiał Skrzynka zaciskowa Kompozyt PC/ASA i silumin (Alu) Obudowa stojana Silumin (Alu) Pokrywa wentylatora Kompozyt PBT/PC Obudowa silnika stal nierdzewna EN 1.431/AISI 34 Wał i wirnik stal nierdzewna EN 1.431/AISI 34 Kołnierz Żeliwo szare Klucz oznaczeń typu Przykład CMB 1-4 -A - C - A - C - A oszereg Zestawy CM Booster z PM1 lub PM2 Wydajność nominalna Wydajność nominalna przy 5 Hz [m3/h] Liczba wirników Materiały w kontakcie z tłoczoną wodą A: Część ssawna i tłoczna EN-GJL-2 Wał pompy EN 1.457/AISI 431 Wirniki/komory EN 1.431/AISI 34 Łącznik ciśnienia PP 3GF l: Płaszcz: EN 1.431/AISI 34 Wirniki/komory EN 1.431/AISI 34 Łącznik ciśnienia PP 3GF Napięcie zasilania C: 1 x V, 5 Hz Silnik silnik standardowy (IP55) Kabel i wtyczka C: kabla z wtyczką D: kabla bez Sterownik A: Łącznik ciśnienia PM1-1.5 bar B: Łącznik ciśnienia PM1-2.2 bar Zabezpieczenie termiczne Pompy CM w zależności od silnika mają wbudowane zabezpieczenie termiczne i prądowe zgodnie z IEC 6-11 i nie wymagają innego zabezpieczenia silnika. Wykonanie Numer katalogowy pompy Napięcie [V] F [Hz] I max [A] P 1 A CMB A CMB I CMB I CMB A CMB A CMB I CMB I CMB A CMB A CMB I CMB I CMB A CMB A CMB I CMB I CMB A CMB A CMB I CMB I CMB A CMB I CMB A CMB A CMB I CMB I CMB A CMB I CMB A CMB A CMB I CMB I CMB A CMB A CMB I CMB I CMB A CMB A CMB I CMB I CMB A CMB I CMB A CMB A CMB I CMB I CMB Grundfos Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania Przeźmierowo tel.: , fax: info_gpl@grundfos.com

3 Grundfos CM PM2 Booster Mały zestaw podnoszenia ciśnienia CM PM2 Booster Zakres pracy p [kpa] 12 H [m] CMB 5 Hz ISO 996 Annex A CMB 1 CMB 3 CMB Q [m³/h] TM Opis produktu Mały zestawy hydroforowy CM Booster wyposażony w łącznik ciśnienia PM2 stanowi kompletne rozwiązanie dla domowych instalacji zaopatrzenia w wodę. CM Booster składa się z pompy Grundfos CM i łącznika ciśnienia PM2. Łącznik ciśnienia umożliwia automatyczne załączenie jak i wyłączenie pompy zgodnie z zapotrzebowaniem i chroni pompę przed pracą z suchobiegiem. Zestaw CM Booster jest bardzo łatwy w montażu. Kiedy zestaw zostanie podłączony do instalacji, wystarczy tylko pamiętać aby podłączyć go do źródła zasilania. Cechy i właściwości kompaktowy, łatwy montaż, automatyczne kasowanie alarmów zabezpieczenie przed suchobiegiem, zapobieganie pracy okresowej (wykrywanie wycieków w instalacji), maksymalny czas pracy ciągłej. Zastosowanie Grundfos CM PM2 Booster używany jest głównie w celu podnoszenia ciśnienia w domowych instalacjach zaopatrzenia w wodę i w małych budynkach użyteczności publicznej. TM Przewodnik doboru 12 m Punkt czerpania wody Dobór pompy Krany Piętro Przykład odpowiedniego doboru zestawu - Ile jest pkt. czerpania wody (krany)? 6 - Ile jest pięter? 3 piętra Wynik: CMB 3-4 Krany Piętro 4 CMB 1-6 CMB 3-5 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-4 CMB 3-3 CMB 3-4 CMB CMB 1-6 CMB 3-5 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-5 CMB 3-4 CMB 3-5 CMB CMB 1-4 CMB 3-3 CMB 3-4 CMB 5-4 Warunki doboru W pkt. czerpania wody rozważane jest ciśnienie o wartości 3 bar, aby jednak osiągnąć ciśnienie 4 bar należy dodać 2 piętra więcej (z tabeli). Zakładany pobór wody z pkt. czerpania,5 l/s. Grundfos nie ponosi odpowiedzialności za błędny dobór pompy dokonany na podstawie tego poradnika doboru Montaż Q [l/s] Maks. Max 6 o C 6 C TM Zastosowanie CMB 1 CMB 3 CMB 5 Domy jednorodzinne Domy dwurodzinne Domy w zabudowie szeregowej Bloki mieszkalne Szkoły Małe hotele/domy gościnne Małe budynki biurowe Zalecane Maks. Max 2 m2 m Maks. Max 1m1 m TM

4 Bycie odpowiedzialnym to nasz fundament Myślenie o przyszłości otwiera możliwości Innowacje są istotą Rysunki wymiarowe Pompa A1 A2 L1 H1 H2 CMB1-3 / CMB CMB1-4 / CMB CMB1-5 / CMB CMB CMB CMB ¼ CMB ¼ CMB ¼ Zestawienie materiałowe Element Materiał Skrzynka zaciskowa Kompozyt PC/ASA i silumin (Alu) Obudowa stojana Silumin (Alu) Pokrywa wentylatora Kompozyt PBT/PC Obudowa silnika stal nierdzewna EN 1.431/AISI 34 Wał i wirnik stal nierdzewna EN 1.431/AISI 34 Kołnierz Żeliwo szare Klucz oznaczeń typu Przykład CMB 1-4 -A - C - A - C - A oszereg Zestawy CM Booster z PM1 lub PM2 Wydajność nominalna Wydajność nominalna przy 5 Hz [m3/h] Liczba wirników Materiały w kontakcie z tłoczoną wodą A: Część ssawna i tłoczna Wał pompy Wirniki/komory Łącznik ciśnienia l: Płaszcz: EN 1.431/AISI 34 Wirniki/komory EN 1.431/AISI 34 Łącznik ciśnienia PP 3GF Napięcie zasilania C: 1 x V, 5 Hz Silnik silnik standardowy Kabel i wtyczka C: kabla z wtyczką typu D: kabla bez Sterownik A: Łącznik ciśnienia PM1-1.5 bar B: Łącznik ciśnienia PM1-2,2 bar C: Łącznik ciśnienia PM2 bar Wykonanie Numer katalogowy pompy Napięcie [V] F [Hz] I max [A] P 1 I CMB I CMB A CMB A CMB I CMB ,1-2,8 436 I CMB ,1-2,8 436 A CMB ,1-2,8 436 A CMB ,1-2,8 436 I CMB ,1-2,8 498 I CMB ,1-2,8 498 A CMB ,1-2,8 498 A CMB ,1-2,8 498 I CMB ,1-2,8 568 I CMB ,1-2,8 568 A CMB ,1-2,8 568 A CMB ,1-2,8 568 I CMB ,1-2,8 491 I CMB ,1-2,8 491 A CMB ,1-2,8 491 A CMB ,1-2,8 491 I CMB ,1-2,8 587 I CMB ,1-2,8 587 A CMB ,1-2,8 587 A CMB ,1-2,8 587 I CMB ,1-2,8 689 I CMB ,1-2,8 689 A CMB ,1-2,8 689 A CMB ,1-2,8 689 I CMB ,4-4, 869 I CMB ,4-4, 869 A CMB ,4-4, 869 A CMB ,4-4, 869 I CMB ,1-2,8 715 I CMB ,1-2,8 715 A CMB ,1-2,8 715 A CMB ,1-2,8 715 I CMB ,4-5, 116 I CMB ,4-5, 116 A CMB ,4-5, 116 A CMB ,4-5, 116 Zabezpieczenie termiczne Pompy CM w zależności od silnika mają wbudowane zabezpieczenie termiczne i prądowe zgodnie z IEC 6-11 i nie wymagają innego zabezpieczenia silnika. Grundfos Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania Przeźmierowo tel.: , fax: info_gpl@grundfos.com

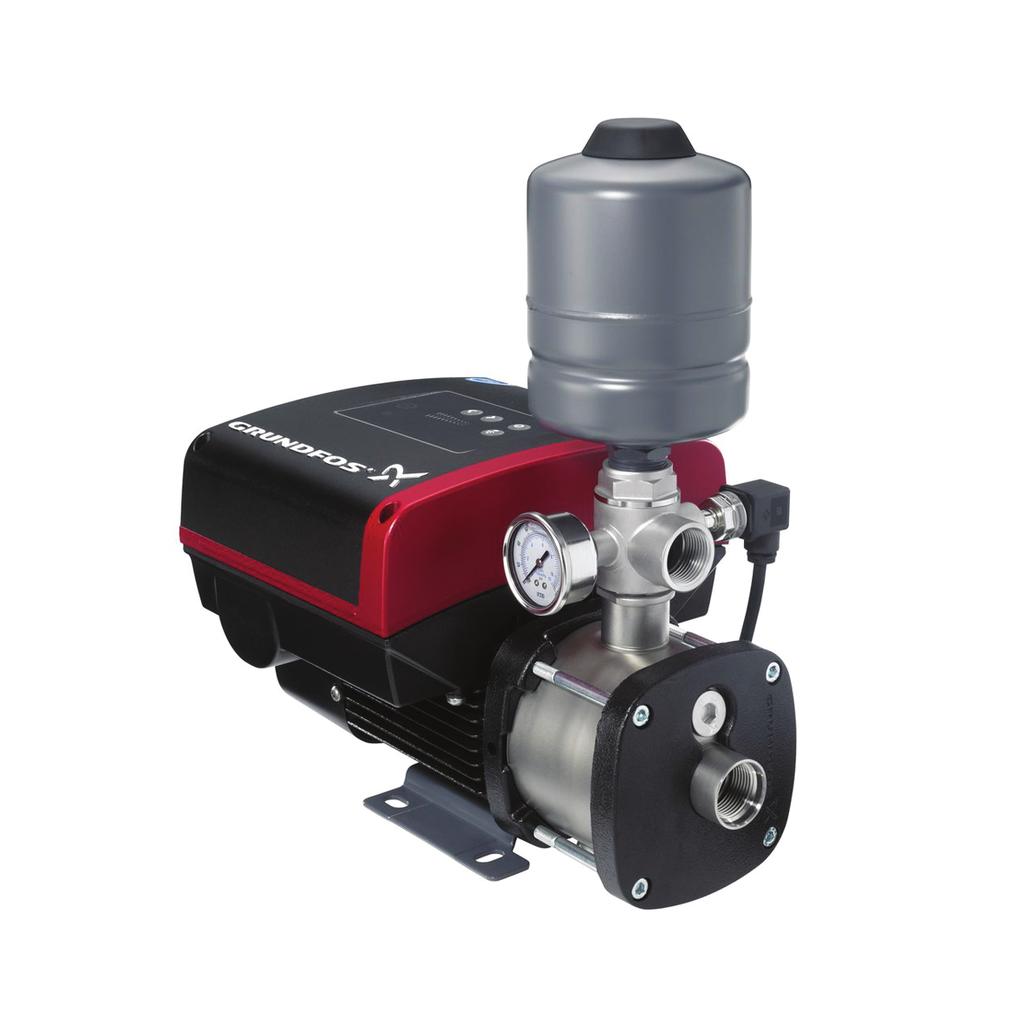

5 GRUNDFOS DATA SHEET Mały zestaw podnoszenia ciśnienia CME Booster (CMBE) Cechy i właściwości utrzymanie stałego ciśnienia dzięki przetwornicy częstotliwości kompaktowa budowa, solidna konstrukcja, stal nierdzewna łatwy montaż zabepieczenie przed suchobiegiem niski poziom hałasu, poniżej 55dB(A) łącznik ciśnienia wlotowego (opcja). Zakres pracy Rys. 1 CME Booster (CMBE) Zestaw CMBE to kompletne rozwiązanie dla domowych instalacji zasilania w wodę. Zintegrowana przetwornica częstotliwości zapewnia utrzymanie stałego ciśnienia wody w instalacji. Przetwornik ciśnienia stale kontroluje zmiany ciśnienia panującego w instalacji i w zależności od rozbioru wody, przetwornica zmienia prędkosć silnika w celu dostosowania osiągów do aktualnego zapotrzebowania. Opcjonalny łącznik ciśnienia zabepiecza pompę przed niskim ciśnieniem wlotowym. CMBE jest badzo łatwy w montażu. Kiedy zestaw zostanie podłączony do instalacji, wystarczy tylko pamiętać, aby podłączyć go do źródła zasilania. p H [kpa] [m] Poradnik doboru Przykład: CMBE Booster 5/6 Hz ISO 996:212 3B Q [m³/h] Q [l/s] TM Zestaw CMBE składa się z: pompy CME ze zintegrowaną przetwornicą częstotliwości 5-drogowej złączki z wbudowanym zaworem zwrotnym zbiornika membranowego manometru przetwornika ciśnienia łącznik ciśnienia wlotowego (opcja). Zastosowanie CMBE używany jest głównie w celu podnoszenia ciśnienia w domowych instalacjach zaopatrzenia w wodę i w małych budynkach użyteczności publicznej. Zastosowanie CME 1 CME 3 CME 5 CME 1 Domy jednorodzinne Domy dwurodzinne Domy w zabudowie szeregowej Bloki mieszkalne Szkoły Male hotele Małe budynki biurowe Rolnictwo Nawadnianie Zalecane Możliwe do zastosowania. Znajdź właściwy zestaw Ile jest pkt. czerpania wody? 6. Ile jest pięter? 3. Wynik: CMBE 1-75 Liczba pięter Rys. 2 Ilość pkt. czerpania wody (krany) CMBE 1-75 CMBE 1-75 CMBE 3-62 CMBE CMBE 1-44 CMBE 1-75 CMBE 3-62 CMBE CMBE 1-44 CMBE 1-44 CMBE 3-62 CMBE CMBE 1-44 CMBE 1-44 CMBE 3-3 CMBE 3-62 Poradnik doboru Wysok. 12m Pkt. czerpania wody Warunki doboru: w pkt. czerpania wody rozważane jest ciśnienie o wartości 3 bary, aby jednak osiągnąć ciśnienie 4 bary, należy dodać 2 piętra więcej (z tabeli). Zakładany pobór wody z pkt. czerpania,5 l/s. Grundfos nie ponosi odpowiedzialności za błędny dobór pompy dokonany na podstawie tego poradnika doboru. TM

6 Rysunki wymiarowe Rys. 3 Wymiary pompy H3 H2 H1 L1 B2 A1 A2 Gwint Rp[cale] CMBE CMBE CMBE CMBE CMBE CMBE CMBE /4 CMBE /4 CMBE /2 1 1/2 CMBE /2 1 1/2 Nr katalog. pompy Napięcie [V] Zestawienie materiałowe I max [A] P1 CMBE x CMBE x CMBE x CMBE x CMBE x CMBE x CMBE x CMBE x CMBE x CMBE x Dostępne również modele bez. TM Zabezpieczenie termiczne Zestawy CMBE nie wymagają zewnętrznego zabezpieczenia silnika. Silniki MGE wyposażone są w termiczne zabezpieczenie przed przeciążeniem i zablokowaniem (IEC 34.11:TP 211). Panel sterowania Zestawy CMBE mogą być regulowane ręcznie dzięki przyciskom na panelu sterowania. Silniki MGE.55 do 1.5 kw Status pracy pompy wskazywany jest przez wskaźnik świetlny Grundfos Eye na panelu sterowania (rys. 4, poz. A). Rys. 4 Panel sterowania pompy CME Ustawienie wartości zadanej następuje przez naciśnięcie lub. Pola świetlne na panelu sterowania wskazują ustawioną wartość zadaną. Stałe przytrzymanie przycisku spowoduje zatrzymanie pompy. Przycisk umożliwia bezprzewodową komunikację pompy w podczerwieni z aplikacją Grundfos GO. Montaż Max. 6 C A TM Element Materiał Skrzynka zaciskowa Kompozyt PC/ASA i silumin (Alu) Obudowa stojana Silumin (Alu) Pokrywa wentylatora Kompozyt PBT/PC Obudowa pompy Stal nierdzewna, EN 1.431/AISI 34 Wał i wirnik Stal nierdzewna, EN 1.431/AISI 34 Kołnierz Żeliwo szare Max. 1 bar Max. 1 m /Off 1/On TM Copyright Grundfos Holding A/S ECM: Grundfos Pompy sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania Przeźmierowo tel.: fax: info_gpl@grundfos.com

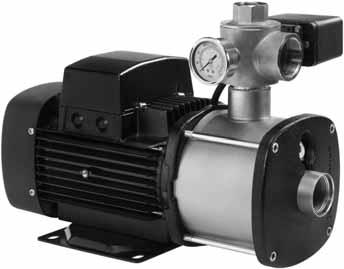

7 GRUNDFOS ARKUSZ DANYCH CM Booster PS - bez zbiornika Zastosowanie Mały zestaw podnoszenia ciśnienia CM Booster PS jest używany głównie do instalacji zaopatrzenia w wodę w rolnictwie i małych budynkach mieszkalnych, gdzie pojawiają się małe wycieki. Zastosowanie CMB 1 CMB 3 CMB 5 Opis produktu Grundfos CM Booster PS stosowany jest do automatycznego uruchomienia się i podnoszenia ciśnienia w instalacjach domowych lub rolniczych jak również w instalacjach, gdzie pojawiają się małe wycieki. Mały zestaw podnoszenia ciśnienia składa się z pompy Grundfos CM, zaworu 5-drogowego i łącznika ciśnienia. Aby zestaw podnoszenia ciśnienia był kompletny, musi być wyposażony w zbiornik membranowy. Można użyć własny zbiornik membranowy lub zamówić jeden ze zbiorników Grundfos GT, który idealnie pasuje do zestawu podnoszenia ciśnienia. Zakres ciśnienia wynosi w przybliżeniu 1 bar. Kiedy zestaw zostanie podłączony do rurociągu, wystarczy pamiętać tylko aby podłączyć go do źródła zasilania w celu uruchomienia. Cechy i właściwości: pompa CM zbiornik membranowy w celu zminimalizowania liczby załączeń zabezpieczenie silnika (tylko 1-silniki) praca automatyczna. TM Rolnictwie Nawadnianie Domy jednorodzinne Domy dwurodzinne Domy w zabudowie szeregowej Bloki mieszkalne Szkoły Małe hotele lub domy gościenne Małe budynki biurowe Zalecane. Odpowiednie. Klucz oznaczenia typu Przykład CMB 3-5 -I - C- A- C- P oszereg CMB: CM Booster z łącznikiem ciśnienia Wydajność nominalna [m 3 /h] Liczba wirników Materiały będące w kontakcie z tłoczoną cieczą I: Pompa Zawór 5-drogowy Napięcie zasilania C: 1 x V, 5 Hz F: 3 x 23/4 V, 5 Hz Dane silnika A: Silnik standardowy (IP55) Kabel zasilający i wtyczka A: Kabel 1,5 m z wtyczką AU C: Kabel 1,5 m z wtyczką D: Kabel 1,5 m bez E: Bez kabla Sterownik P: Czujnik ciśnienienia EN 1.431/AISI 34 EN 1.431/AISI 34 i EPDM

8 Bycie odpowiedzialnym to nasz fundament Myślenie o przyszłości otwiera możliwości Innowacje są istotą Zakres stosowalności Zabezpieczenie termiczne p [kpa] H [m] CM Booster PS 5 Hz ISO 996 Annex A Silniki 1-fazowe Silniki 1-fazowe pompy CM posiadają wbudowane zabezpieczenie termiczne i prądowe zgodnie z IEC i nie wymagają dodatkowego zabezpieczenia silnika. Silniki 3-fazowe Silniki 3-fazowe pompy CM nie posiadają wbudowanego zabezpieczenia i dlatego wymagają użycia zewnętrznego zabezpieczenia silnika Q [m³/h] Q [l/s] TM x V, 5 Hz Nie uwzględnionio strat ciśnienia w armaturze i przewodzie. Rysunek wymiarowy 1 x V, 5 Hz CMB H H1 H2 A1 A2 L1 B , 28 G 1 Rp 1 323, 158, , 28 G 1 Rp 1 323, 158, , 28 G 1 Rp 1 1/4 381, 158, , 223 G 1 Rp 1 1/4 466,5 178, , 223 G 1 Rp 1 1/4 52,5 178, , 223 G 1 Rp 1 1/4 538,5 178, , 261 G 1 1/2 Rp 1 1/2 45, 199, 3 x 23/4 V, 5 Hz CMB H H1 H2 A1 A2 L1 B , 28 G 1 Rp 1 1/4 41, 158, , 28 G 1 Rp 1 1/4 437, 158, , 223 G 1 Rp 1 1/4 52,5 178, , 223 G 1 Rp 1 1/4 578,5 178, , 261 G 1 1/2 Rp 1 1/2 49, 199, , 261 G 1 1/2 Rp 1 1/2 537, 199, , 261 G 1 1/2 Rp 1 1/2 597, 199, , 261 G 1 1/2 Rp 1 1/2 597, 199, TM CMB I maks [A] P1 Wszystkie pompy są dostarczone z kablem 1,5 m. 3 x 23/4 V, 5 Hz Wszystkie pompy są bez kabla. Prędk. [min -1 ] p zał. [bar] Numer katalogowy 1-4 3,1-2,8 436 AU , ,1-2,8 587 AU , ,4-5, 141 AU , ,4-8, 141 AU , ,4-8, 179 AU , , - 1, 213 AU , , - 1, 27 AU , CMB I maks [A] 4,8-5,2/ 2,8-3 4,8-5,2/ 2,8-3 5,55-5,38/ 3,25-3 8,5-7,5/ 4,7-4,35 8,5-7,5/ 4,7-4,35 11,8-11,/ 6,75-6,4 11,8-11,/ 6,75-6,4 14, - 13,2/ 8,2-7,8 P1 Prędk. [min -1 ] p zał. [bar] Numer katalogowy 117 AU , AU , AU , AU , AU , AU 2.9 4, AU 2.9 5, AU 2.9 6, ECM: Zmiany techniczne zastrzeżone. GRUNDFOS A/S. DK-885 Bjerringbro. Denmark Telephone:
