1 MATERIA Y CERAMICZNE /CERAMIC MATERIALS/, 63, 4, (2011), Mikrostruktura, sk ad fazowy i wytrzyma o mechaniczna nowych substytutów kostnych opartych na hydroksyapatycie, fosforanie magnezu i siarczanie(vi) wapnia DAWID PIJOCHA*, JOANNA CZECHOWSKA, MIROS AW M. BU KO, ZOFIA PASZKIEWICZ, ANNA LÓSARCZYK Akademia Górniczo-Hutnicza, Wydzia In ynierii Materia owej i Ceramiki, al. Mickiewicza 30, Kraków * dav_p@o2.pl Streszczenie Z powodu znakomitej biokompatybilno ci i bioaktywno ci fosforany wapnia takie jak hydroksyapatyt (Ca 10 (PO 4 ) 6 (OH) 2 ) oraz -TCP (Ca 3 (PO 4 ) 2 ) s z powodzeniem stosowane jako substytuty kostne w ortopedii, chirurgii twarzoczaszki i stomatologii. Jednak, zastosowanie tych materia ów w medycynie ogranicza si do miejsc nie przenosz cych znacznych obci e ze wzgl du na ich krucho i nisk wytrzyma o mechaniczn. Ich niedostatkiem jest tak e niezadowalaj ca por czno chirurgiczna utrudniaj ca za o enie do ubytków kostnych. Praca dotyczy opracowania i oceny kompozytu z o onego z hydroksyapatytu (HA), cementu magnezowo fosforanowego (MPC) oraz pó wodnego siarczanu(vi) wapnia (CSH) o parametrach optymalnych dla zastosowa medycznych. S owa kluczowe: bioceramika, cement kostny, hydroksyapatyt, siarczan(vi) wapnia MICROSTRUCTURE, PHASE COMPOSITION AND MECHANICAL STRENGTH OF NOVEL BONE SUBSTITUTES BASED ON HYDROXYAPATITE, MAGNESIUM PHOSPHATE AND CALCIUM SULPHATE Because of excellent biocompatibility and bioactivity, calcium phosphates such as hydroxyapatite (Ca 10 (PO 4 ) 6 (OH) 2 ) and -TCP (Ca 3 (PO 4 ) 2 ) are successfully used as bone substitutes in orthopaedics, maxillofacial surgery and dentistry. However, due to low mechanical strength and brittleness, the application of these biomaterials in medicine is limited to places not loaded signi cantly. Limited surgical handiness is also a disadvantage of calcium phosphates, what makes dif cult to place the material into bone voids. This study is focused on development of composites containing hydroxyapatite (HA), magnesium phosphate cement (MPC) and calcium sulphate hemihydrate (CSH), and showing the optimum parameters for medical applications. Keywords: Bioceramics, Bone cement, Hydroxyapatite, Calcium sulphate 1. Wprowadzenie Fosforany wapnia (calcium phosphates - CaPs) w ortopedii, chirurgii twarzoczaszki i stomatologii cenione s przede wszystkim za doskona e w a ciwo ci biologiczne takie jak bioaktywno, biokompatybilno i osteokonduktywno [1]. G ównymi przedstawicielami CaPs s hydroksyapatyt (HA, Ca 10 (PO 4 ) 6 (OH) 2 ), - i -TCP (Ca 3 (PO 4 ) 2 ) [2, 3] oraz kompozyty HA-TCP (BCPs, biphasic calcium phosphates) [4]. W wi kszo ci przypadków fosforany wapnia stosowane s w formie porowatych bloków lub granul. Interesuj c grup w ród ko ciozast pczych preparatów implantacyjnych opartych na CaPs stanowi cementy kostne CPCs (calcium phosphate cements) [5, 6]. Zwykle sk adaj si one z dwóch ró nych fosforanów wapnia i p ynu do zarabiania, który mo e stanowi woda destylowana lub roztwór soli fosforanowej takiej jak NaH 2 PO 4 lub Na 2 HPO 4 [7]. Jako faz ciek stosuje si tak e roztwory substancji organicznych w celu uplastycz- nienia otrzymywanej masy i zapobie enia dezintegracji cementu [8]. Produktami wi zania klasycznych CPCs s amor- czny i/lub krystaliczny HA oraz bruszyt (CaHPO 4 2H 2 O) [9]. Podstawowymi wadami tych cementów s niska wytrzyma- o mechaniczna oraz niedostosowanie szybko ci resorpcji materia u do resorpcji ko ci [7]. Cement magnezowofosforanowy (MPC) jest cementem stosowanym g ównie w budownictwie ze wzgl du na jego specy czne w a ciwo ci, a przede wszystkim zdolno do wi zania w bardzo krótkim czasie oraz szybkie uzyskiwanie maksymalnej wytrzyma o ci mechanicznej po zwi zaniu. Ze wzgl du na korzystne w a ciwo ci, od pewnego czasu budzi on zainteresowanie tak e implantologów. Proszkowy sk adnik MPC stanowi zwykle diwodorofosforan amonu (NH 4 H 2 PO 4 ) lub wodorofosforan amonu, ((NH 4 ) 2 HPO 4 ) zmieszany w ró nych proporcjach z tlenkiem magnezu. Po zwi zaniu, podstawowym, krystalicznym sk adnikiem tego materia u jest struwit (NH 4 MgPO 4 6H 2 O), obok którego obecne s tak e inne, 773

2 D. PIJOCHA, J. CZECHOWSKA, M.M. BU KO, Z. PASZKIEWICZ, A. LÓSARCZYK amor czne fosforany magnezu [10]. Struwit jest biokompatybilnym minera em wyst puj cym naturalnie w organizmie ludzkim [11, 12]. Wad cementu MPC jest egzotermiczny przebieg jego wi zania, co jednak mo na wyeliminowa lub ograniczy stosuj c substancje opó niaj ce proces wi zania takie jak pirofosforan sodu (Na 4 P 2 O 7 10H 2 O), siarczany- (VI) wapnia (2CaSO 4 H 2 O i CaSO 4 2H 2 O), boran sodu itp. Siarczany(VI) wapnia o ró nym stopniu uwodnienia (CSH) znane s w medycynie implantacyjnej jako materia y do wype niania ubytków kostnych ulegaj ce szybkiemu procesowi degradacji. Stosowane s tak e jako regulatory czasu wi zania oraz resorpcji [13]. Substytuty kostne oparte wy cznie na dwuwodnym siarczanie(vi) wapnia (CSD) wykazuj jednak zbyt szybk resorpcj, co wyklucza ich u ycie jako jednofazowych materia ów implantacyjnych maj cych stanowi rusztowanie dla nowotworz cej si ko ci. Celem niniejszej pracy by o opracowanie, wytworzenie oraz przeprowadzenie podstawowych bada mikrostruktury, porowato ci, sk adu fazowego oraz wytrzyma o ci na ciskanie nowego, kompozytowego materia u implantacyjnego wi cego in situ, którego sk adnik proszkowy stanowi, hydroksyapatyt, cement MPC oraz pó wodny siarczan(vi) wapnia (CSH), zmieszane w ró nych ilo ciach. Wytypowano optymalny sk ad proszkowy substytutu kieruj c si wymaganiami stawianymi tego typu biomateria om. 2. Eksperyment Fazy proszkowe badanych materia ów HCM sk ada y si z hydroksyapatytu, pó wodnego siarczanu(vi) wapnia i cementu MPC. Proszek hydroksyapatytu otrzymano metod mokr [14] z tlenku wapnia (cz.d.a, POCH, Polska) oraz kwasu fosforowego(v) (cz.d.a., Lach-Ner, Czechy). Sk adnikami wyj ciowymi cementu MPC by y MgO, otrzymany poprzez wypra anie w temperaturze 1300 C zasadowego w glanu magnezu (4MgCO 3 Mg(OH) 2 5H 2 O, cz.d.a., Chempur, Polska) oraz diwodorofosforan amonu (NH 4 H 2 PO 4, cz.d.a., POCH, Polska). Proszek CSH stanowi 2CaSO 4 H 2 O (cz.d.a, Across Organics, USA). We wszystkich przypadkach u ywano wody destylowanej jako cieczy do zarabiania. Sk ady ilo ciowe badanych zestawów przedstawiono w Tabeli 1. Dwa spo ród nich stanowi y uk ady dwusk adnikowe: próbki HC i HM, pozosta e 3 z serii HCM to uk ady trójsk adnikowe. Dla ka dego wyj ciowego zestawu proszków ustalono optymalny stosunek wody do proszku oraz zmierzono przy u yciu aparatu Gillmore a czasy wi zania: pocz tkowy, t 0, i ko cowy, t k. Próbki 24 godziny po zwi zaniu i stwardnieniu poddano analizie XRD stosuj c dyfraktometr rentgenowski X Pert Pro rmy Panalytical. Analiz ilo ciow faz krystalicznych przeprowadzono metod Rietvelda. Zmierzono porowato otwart badanych materia ów metod porozymetrii rt ciowej na aparacie Autopore IV rmy Micromeritics. Wytrzyma o na ciskanie wszystkich materia ów po stwardnieniu okre lono za pomoc aparatu INSTRON Do bada wytrzyma o ciowych wykorzystano serie po 10 próbek. Obserwacje mikrostruktury prze amów SEM i analiz EDS w mikroobszarach przeprowadzono za pomoc mikroskopu skaningowego Nova Nanosem 200 (Fei Company) po 24. godzinach od przygotowania próbek. 3. Wyniki i dyskusja Tabela 2 przedstawia ustalone stosunki cieczy (wody) do proszku (L/P) oraz czasy wi zania odpowiadaj ce poszczególnym materia om. Stosunek wody do proszku ustalono tak, aby konsystencja ka dego materia u po zarobieniu odpowiada a konsystencji p ynnej pasty. Po dodaniu wody zaobserwowano znacz c zmian p ynno ci pasty w trakcie pierwszych minut wi zania i g stnienia materia u. Przy ustalaniu L/P kierowano si zasad, aby czas wi zania odpowiada optymalnemu czasowi potrzebnemu na umiejscowienie potencjalnego preparatu ko ciozast pczego w miejscu implantacji. Po dodaniu wody do mieszaniny proszków HM zaobserwowano wydzielanie si du ych ilo ci ciep a i prawie natychmiastowe wi zanie (< 1 min.). W pozosta- ych materia ach obecna faza CSH pe ni a funkcj zarówno fazy wi cej zgodnie z reakcj : 2CaSO 4 H 2 O + 3H 2 O 2(CaSO 4 2H 2 O), (1) Tabela 2. Stosunki cieczy do fazy sta ej, L/P, oraz pocz tkowe, t 0, i ko cowe, t k, czasy wi zania badanych materia ów. Table 2. Liquid to powder ratios, L/P, and initial, t 0, and nal, t k, setting times of the studied materials. Symbol próbki L/P [ml g 1 ] t 0 [min.] t k [min.] HC 0, HCM1 0, HCM2 0, HCM3 0, HM 0,26 < 1* < 1* * - wydzielanie du ej ilo ci ciep a. Tabela 1. Sk ady ilo ciowe badanych mieszanin proszków. Table 1. Quantitative compositions of the studied powder mixtures. Symbol próbki HA [% mas.] MPC [% mas.] CSH [% mas.] HC HCM HCM HCM HM Rys. 1. Porowato otwarta próbek po zwi zaniu i stwardnieniu. Fig. 1. Open porosity of the samples after setting and hardening. 774 MATERIA Y CERAMICZNE /CERAMIC MATERIALS/, 63, 4, (2011)

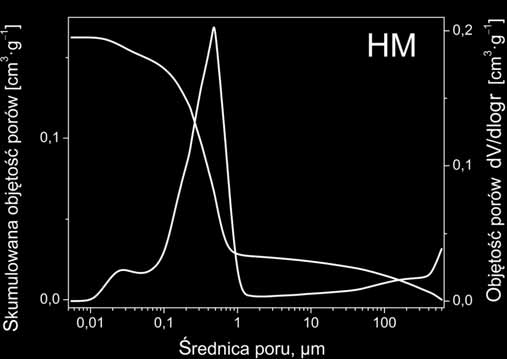

3 MIKROSTRUKTURA, SK AD FAZOWY I WYTRZYMA O MECHANICZNA NOWYCH SUBSTYTUTÓW KOSTNYCH OPARTYCH NA... Tabela 3. Sk ady fazowe badanych materia ów po zwi zaniu i stwardnieniu. Table 3. Phase compositions of the studied biomaterials after setting and hardening. Symbol próbki HA [% mas.] Struwit [% mas.] Gips [% mas.] Bassanit [% mas.] Bruszyt [% mas.] HC 33,0-67,0 - - HCM1 22,0 11,4 62,4-4,2 HCM2 23,0 30,8 36,9 4,8 4,5 HCM3 40,4 44,9 6,8-7,9 HM 45,9 54, a) b) c) d) Rys. 2. Rozk ady wielko ci porów w badanych próbkach po zwi zaniu i stwardnieniu: a) HC, b) HCM1, c) HCM2, d) HCM3, e) HM. Fig. 2. Pore size distributions in the studied samples after setting and hardening: a) HC, b) HCM1, c) HCM2, d) HCM3, e) HM. e) MATERIA Y CERAMICZNE /CERAMIC MATERIALS/, 63, 4, (2011) 775

4 D. PIJOCHA, J. CZECHOWSKA, M.M. BU KO, Z. PASZKIEWICZ, A. LÓSARCZYK jak i opó niacza reakcji wi zania cementu MPC, która zachodzi zgodnie z reakcj : NH 4 H 2 PO 4 + MgO + 5H 2 O NH 4 MgPO 4 6H 2 O. (2) Analiza rentgenowska próbek HCM1-3 po zwi zaniu wykaza a obecno trzech faz krystalicznych: hydroksyapatytu, CSD (CaSO 4 2H 2 O) i struwitu (NH 4 MgPO 4 6H 2 O) (por. Tabela 3). Ponadto zawiera y one niewielkie ilo ci (< 8 % mas.) bruszytu (CaHPO 4 2H 2 O), a materia HCM2 równie uwodnionego siarczanu(vi) wapnia o nieustalonej ilo ci wody - bassanitu (CaSO 4 xh 2 O, 1/2 x 3/2). W tworzywie HC obecny by jedynie HA oraz CSD, za w tworzywie HM jedynie HA i struwit. W adnym z preparatów nie stwierdzono obecno ci wolnego MgO, w przeciwie stwie do doniesie literaturowych [15]. Bruszyt jest fosforanem wapnia stabilnym przy ph < 4,2 [16]. Jest on tak e produktem wi zania cementów opartych na fosforanach wapnia, w których stosunek molowy Ca/P wynosi poni ej 1,5 [17]. Mo na wi c za o- y, e obecno niewielkich ilo ci fazy bruszytowej w produkcie wi zania jest wynikiem lokalnego obni enia si ph zaczynu cementowego wskutek rozpuszczania si siarczanów(vi) wapnia (b d cych ród em jonów Ca 2+ ) oraz diwodorofosforanu sodu ( ród o jonów fosforanowych). Obecno niestechiometrycznego, uwodnionego siarczanu(vi) wapnia w próbce HCM2 jest spowodowana najprawdopodobniej nisk warto ci stosunku L/P (0,42). Przy takim stosunku L/P, ilo wprowadzonej wody mo e by niewystarczaj ca do przeprowadzenia fazy CSH w CSD. Porowato otwarta badanych próbek mie ci a si w zakresie 24,0-49,2 % (Rys. 1). Stwierdzono, e wzrost zawarto ci CSH w wyj ciowej fazie proszkowej materia u powoduje wzrost jego porowato ci. Rozk ady wielko ci porów w badanych materia ach przedstawiono na Rys. 2 i w Tabeli 4. Rozk ad ten dla wszystkich próbek jest dwumodalny i mie ci si w zakresie od 0,005 do 3 m. Wytrzyma o na ciskanie badanych kompozytów po stwardnieniu koreluje z ich porowato ci (Rys. 3). Najwy sz wytrzyma o wykazywa materia HM (19,4 MPa), jednak e z uwagi na zbyt szybki proces wi zania i towarzysz cy mu efekt cieplny zwi zany z zaj ciem reakcji zoboj tniania i hydratacji, nie mo na go zastosowa jako materia do wype nienia ubytków kostnych. Najni sz wytrzyma o na Tabela 4. Parametry rozk adów wielko ci porów w badanych próbkach 24 godziny po zwi zaniu i stwardnieniu. Table 4. Parameters of pore size distributions in the studied materials 24 hours after setting and hardening. Symbol Parametry rozk adu wielko ci porów [ m] próbki Zakres I Moda I Zakres II Moda II HC 0,005-0,070 0,017 0,070-3,000 0,400 HCM1 0,006-0,330 0,018 0,330-1,200 0,710 HCM2 0,006-0,250 0,013 0,025-0,980 0,510 HCM3 0,008-0,056 0,014 0,056-1,200 0,440 HM 0,012-0,052 0,024 0,052-0,970 0,480 Rys. 4. Obraz SEM i analizy EDS w mikroobszarach próbki HC 24 godziny po zwi zaniu i stwardnieniu. Fig. 4. SEM image and EDS analysis in microareas of the HC sample 24 hours after setting and hardening. Rys. 3. Wytrzyma o na ciskanie badanych próbek 24 godziny po zwi zaniu i stwardnieniu. Fig. 3. Compressive strength of the studied samples 24 hours after setting and hardening. ciskanie wykazywa materia HC sk adaj cy si po zwi zaniu jedynie z gipsu i hydroksyapatytu (7,6 MPa). Obrazy mikrostruktury prze amów próbek HC, HCM2 i HM przedstawiono na Rys Widoczne s na nich pod u ne kryszta y gipsu (CSD), a tak e blaszkowate kryszta y struwitu otaczaj ce ziarna hydroksyapatytu. Rys. 5 przedsta- 776 MATERIA Y CERAMICZNE /CERAMIC MATERIALS/, 63, 4, (2011)

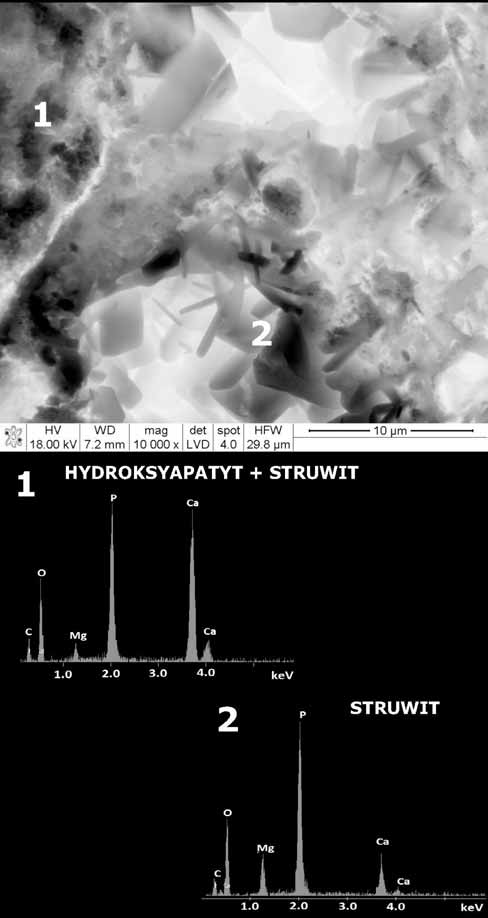

5 MIKROSTRUKTURA, SK AD FAZOWY I WYTRZYMA O MECHANICZNA NOWYCH SUBSTYTUTÓW KOSTNYCH OPARTYCH NA... Rys. 5. Obraz SEM i analiza EDS w mikroobszarach próbki HCM2 24 godziny po zwi zaniu i stwardnieniu. Fig. 5. SEM image and EDS analysis in microareas of the HCM2 sample 24 hours after setting and hardening. wia obraz prze amu próbki, gdzie wyst puj dwie fazy wi - ce: gips i struwit. Analiza EDS w mikroobszarach potwierdza obserwacj mikroskopow. 4. Podsumowanie i wnioski Otrzymano ko ciozast pczy, kompozytowy materia implantacyjny HCM o dobrej por czno ci chirurgicznej oparty na hydroksyapatycie, siarczanie(vi) wapnia oraz cemencie magnezowo fosforanowym MPC. Wykazano, e preparaty dwusk adnikowe oparte na HA i MPC oraz HA i CSH wykazuj wprawdzie w a ciwo ci wi ce, jednak e z uwagi na zbyt intensywne wydzielanie ciep a w trakcie wi zania (materia HM) oraz zbyt nisk wytrzyma o na ciskanie (materia HC) nie rokuj nadziei na mo liwo zastosowania w medycynie. W zale no ci od sk adu proszku (udzia faz HA, MPC i CSH) oraz stosunku fazy ciek ej do proszku (L/P), preparaty HCM wi w czasie pozwalaj cym na ich umieszczenie podczas implantacji w ubytku kostnym. Rys. 6. Obraz SEM i analiza EDS w mikroobszarach próbki HM 24 godziny po zwi zaniu i stwardnieniu. Fig. 6. SEM image and EDS analysis in microareas of the HM sample 24 hours after setting and hardening. Otrzymane materia y implantacyjne po zwi zaniu sk adaj si g ównie z trzech faz krystalicznych: hydroksyapatytu, struwitu (NH 4 MgPO 4 6H 2 O) oraz gipsu dwuwodnego (CaSO 4 2H 2 O). Stwierdzono w nich tak e obecno niewielkich ilo ci bassanitu (CaSO 4 xh 2 O, 1/2 x 3/2) oraz bruszytu (CaHPO 4 2H 2 O). W obrazach SEM tworzyw HCM dominuj dobrze wykszta cone kryszta y struwitu. Obok nich widoczne s iglaste kryszta y gipsu oraz drobnoziarnisty hydroksyapatyt. Gips i struwit stanowi fazy wi ce. Wytrzyma o na ciskanie wszystkich badanych materia ów dwu- i trójsk adnikowych po zwi zaniu i stwardnieniu zawiera si w przedziale od 7,6 MPa (tworzywo HC) do 19,4 MPa (tworzywo HM) i koreluje z wynikami bada porozymetrycznych; porowato otwarta osi ga warto ci od 24,0 % (HM) do 49,2 % (HC). Za optymalny z punktu widzenia potencjalnych aplikacji medycznych uznano kompozyt sk adaj cy si z 40 % mas. HA, 15 % mas. 2CaSO 4 H 2 O i 45 % mas. MPC. MATERIA Y CERAMICZNE /CERAMIC MATERIALS/, 63, 4, (2011) 777

6 D. PIJOCHA, J. CZECHOWSKA, M.M. BU KO, Z. PASZKIEWICZ, A. LÓSARCZYK W celu pe nej oceny otrzymanych biomateria ów niezb dne jest ich przetestowanie biologiczne w testach in vitro i in vivo. Podzi kowania Prace zosta y wykonane w ramach projektu UDA- POIG /09 wspó nansowanego przez Uni Europejsk z Europejskiego Funduszu Rozwoju Regionalnego. Sk adamy serdeczne podzi kowania Pani mgr in. Barbarze Trybalskiej za przeprowadzenie bada SEM. Literatura [1] Detsch R., Mayr H., Ziegler G.: Acta Biomater., 4, (2008), 139. [2] LeGeros R.Z.: Clin. Orthop. Relat. Res., 395, (2002), 81. [3] Li B., Chen X., Guo B., Wang X., Fan H., Zhang X.: Acta Biomater., 5, (2009), 134. [4] Zhu Z.L., Yu H.Y., Zeng Q., He H.W.: Appl. Surf. Sci., 255, (2008), 552. [5] Driessens F.C.M., Fernandez E., Ginebra M. P., Boltong M. G., Planell J.A.: Anales de Quimica International Editio, 93, (1997), 538. [6] Pina S., Olhero S.M., Gheduzzi S., Miles A.W., Ferreira J.M.F.: Acta Biomater., 5, (2009), [7] Julien M., Khairoun I., LeGeros R.Z., Delplace S., Pilet P., Weiss P., Daculsi G., Bouler J. M., Guicheux J.: Biomaterials, 28, (2007), 956. [8] Dickens S.H., Flaim G.M.: Dental Materials, 24, (2008), [9] Grover L.M., Knowles J.C., Fleming G.J.P., Barralet J.E.: Biomaterials, 24, (2003), [10] Soudée E., Péra J.: Cem. Conc. Res., 30, (2000), 315. [11] Yua Y., Wang Y., Liu C., Zhang B., Chen H., Guo H., Zhong G., Qu W., Jiang S., Huang H.: Colloids Surf. B, 76, (2010), 496. [12] Tamimi F., Nihouannen D., Bassett D.C., Ibasco S., Gburek U., Knowles J., Wright A., Flynn A., Komarova S. V., Barralet J.E.: Acta Biomater., 7, (2011), [13] Bohner M.: Biomaterials, 25, (2004), 741. [14] lósarczyk A., Stobierska E., Paszkiewicz Z., Gawlicki M.: J. Am. Ceram. Soc., 79, (1996), [15] Metres G., Ginebra M.P.: Acta Biomater., 7, (2011), [16] Cama G., Barberis F., Botter R., Cirillo P., Capurro M., Quarto R., Scaglione S., Finocchio E., Mussi V., Valbus U.: Acta Biomater., 5, (2009), [17] Arifuzzaman S.M., Rohani S.: J. Cyst. Growth, 267, (2004), 624. Otrzymano 11 pa dziernika 2011, zaakceptowano 17 listopada MATERIA Y CERAMICZNE /CERAMIC MATERIALS/, 63, 4, (2011)
