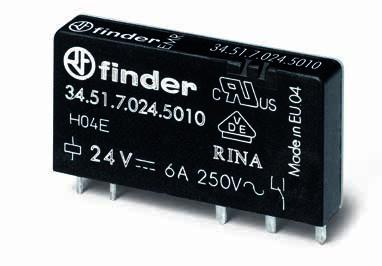

SERIA 34 Wąski przekaźnik elektromechaniczny do gniazd i obwodów drukowanych 6 A. Wąski, 1 zestyk 6 A

Wielkość: px
Rozpocząć pokaz od strony:

Download "SERIA 34 Wąski przekaźnik elektromechaniczny do gniazd i obwodów drukowanych 6 A. Wąski, 1 zestyk 6 A"

Transkrypt

1 SERI Wąski przekaźnik elektromechaniczny do gniazd i obwodów drukowanych 6 SERI Wąski, 1 zestyk Montaż do obwodów drukowanych - bezpośrednio lub poprzez gniazdo do PCB Montaż na szynę 35 mm - podstawki śrubowe, samozaciskowe lub sprężynowe 1 zestyk przełączny lub zwierny Miniaturowy, wąski, szerokość 5 mm Cewka DC czuła mw (możliwe sterowanie C/DC z podstawkami serii 93) Dopuszczenie UL (dla określonych zestawów przekaźnik/gniazdo) Materiał zestyków w opcji bez kadmu Przerwa 8/8 mm powietrze/wzdłuż izolacji Izolacja cewka - zestyki - 6 kv (1.2/50 μs) Szerokość 5 mm Niski pobór mocy PCB lub gniazda serii 93 Szerokość 5 mm Niski pobór mocy PCB lub gniazda serii 93 Kontakt gni + u Ocena dla UL patrz: Informacje techniczne strona V Wymiary patrz str. 5 Dane zestyków Rysunek otworów montażowych Rysunek otworów montażowych Ilość zestyków 1 P 1 P Prąd znamionowy/maks. prąd załączenia 6/10 6/10 Napięcie znamionowe/ maks.nap.łączeniowe V C 250/ /400 Maks. moc łączeniowa dla C1 V Maks. moc łączeniowa dla C15 (230 V C) V Obciążenie silnikiem 1-faz. (230 V C) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V 6/0.2/0.12 6/0.2/0.12 Min. moc łączeniowa mw (V/m) 500 (12/10) 50 (5/2) Standardowy materiał zestyków gni gni + u Dane cewki Napięcie znamionowe (U N ) V C (50/60 Hz) V DC Pobór mocy C/DC V (50 Hz)/W /0.17 /0.17 Zakres napięcia zasilania C DC ( )U N ( )U N Napięcie podtrzymania C/DC /0.4 U N /0.4 U N Napięcie odpadania C/DC /0.05 U N /0.05 U N Trwałość mechaniczna C/DC cykle / / Trwałość mechaniczna C1 cykle Czas zadziałania/ czas powrotu ms 5/3 5/3 Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv 6 (8mm) 6 (8mm) Wytrzymałość przerwy zestykowej V C Temperatura pracy C Stopień ochrony RT II RT II Certyfikaty i dopuszczenia (wg typu) 1

2 SERI SERI Wąski przekaźnik półprzewodnikowy do gniazd i obwodów drukowanych Wąski przekaźnik półprzewodnikowy (SSR) Montaż do obwodów drukowanych - bezpośrednio lub poprzez gniazdo do PCB Montaż na szynę 35 mm - podstawki śrubowe, samozaciskowe lub sprężynowe Obwód wyjściowy w opcji: - 2, 24 V DC - 0.1, 48 V DC - 2, 240 V C Duża szybkość załączania, cicha praca, wysoka trwałość łączeniowa Miniaturowy, wąski, szerokość 5 mm Obwód sterujący DC czułe (Możliwe podwójne sterowanie C/DC przy użyciu gniazd serii 93) Dopuszczenie UL (dla określonych zestawów przekaźnik/gniazdo) Szczelny (odporny na mycie): RT III 2500 V izolacji wejście/wyjście Wyjście 2, 24 V DC Do obwodów drukowanych lub gniazd Serii 93 Wyjście 0.1, 48 V DC Do obwodów drukowanych lub gniazd Serii 93 Wyjście 2, 240 V C Załączanie w zerze Do obwodów drukowanych lub gniazd Serii 93 wejście wyjście wejście wyjście wejście wyjście 2 Rysunek otworów montażowych Rysunek otworów montażowych Rysunek otworów montażowych Wymiary patrz str. 5 Dane zestyków Ilość zestyków 1 Z 1 Z 1 Z Prąd znamionowy/ maks. prąd załączenia (10 ms) 2/20 0.1/0.5 2/40 Napięcie znamionowe/ maks. napięcie blokowania V (24/33)DC (48/60)DC (240/ )C Zakres napięcia pracy V (1.5 24)DC (1.5 48)DC (12 275)C Maks. napięcie szczytowe V pk 600 Minimalny prąd łączeniowy m Maks. upływność prądu w stanie wyłączenia OFF-state m Maks. spadek napięcia w stanie przewodzenia On-state V Dane cewki Napięcie znamionowe V DC Pobór mocy C/DC W Zakres napięcia zasilania V DC Prąd sterujący m Napięcie wyzwalania V DC Impedancja Ω Czas zadziałania/ czas powrotu ms 0.1/0.6* 0.04/0.6* 12/12* Wytrzymałość izolacji między wejściem a wyjściem V Temperatura pracy C Stopień ochrony RT III RT III RT III Certyfikaty i dopuszczenia (wg typu) * Uwaga: Wszystkie dane techniczne odnoszą się do zastosowania bezpośrednio na płytce drukowanej lub w gnieździe Serii Jeśli przekaźnik jest stosowany na szynie 35 mm w gnieździe 93.51, należy odnieść się do danych technicznych dla Serii 38; natomiast jeśli jest stosowany z typami 93.60, 93.61, 93.62, 93.63, 93.64, 93.65, 93.66, 93.67,93.68, 93.69, należy odnieść się do danych technicznych na MasterINTERFCE Serii 39.

3 SERI Wąski przekaźnik do gniazd i obwodów drukowanych SERI Kod zamówienia Przekaźnik elektromechaniczny Przykład: Seria, wąski przekaźnik elektromechaniczny, z 1 zestykiem przełącznym 6, napięcie cewki 24 V DC, cewka czuła. B C D Seria Typ 5 = Przekaźnik elektromechaniczny Ilość zestyków 1 = 1 zestyk, 6 Rodzaj napięcia cewki 7 = Czułe DC : Materiał zestyków 0 = Standard gni 4 = gsno 2 5 = gni + u B: Rodzaj zestyku 0 = Przełączny 3 = Zwierny D: Wykonanie 0 = Szczelny (RT II) 9 = Leżący C: Opcje 1 = Brak Napięcie znamionowe cewki Patrz tabela z wartościami napięć Wybór właściwości i opcji: Wykonanie może zostać wybrane z jednego wiersza. Standardy są wyróżnione tłustą czcionką. Typ Rodzaj napięcia cewki B C D.51 czuła DC czuła DC Przekaźnik półprzewodnikowy (SSR) Przykład: Przekaźnik SSR serii, wyjście 2, napięcie cewki 24 V DC Seria Typ 8 = SSR type Dane zestyków 9024 = 2-24 V DC 7048 = V DC 8240 = V C Wyjście 1 = 1 zwierny Dane cewki Patrz dane cewki Wykonanie leżące Rysunek otworów montażowych Wykonanie =.51.7xxx.x019 Stopień ochrony RT I

4 SERI SERI Wąski przekaźnik do gniazd i obwodów drukowanych Przekaźnik elektromechaniczny Właściwości izolacji wg. normy EN Napięcie nominalne w torach zasilania V C 230/400 Napięcie znamionowe izolacji V C Stopień zanieczyszczenia 3 2 Właściwości izolacji pomiędzy cewką a zestykami Typ izolacji Wzmocniony Stopień ochrony przepięciowej III Napięcie probiercze kv (1.2/50 µs) 6 Wytrzymałość izolacji V C 4000 Właściwości izolacji pomiędzy zestykami otwartymi Rodzaj przerwy Mikroprzerwa Wytrzymałość izolacji V C/kV (1.2/50 µs) 1000/1.5 EMC odporność układu sterującego, na zakłócenia przewodowe Impuls (5 50)ns, 5 khz, na 1-2 EN klasa 4 (4 kv) Udar (1.2/50 μs) na 1-2 (tryb różnicowy) EN klasa 3 (2 kv) Pozostałe dane Czas drgania styków: Z/R ms 1/6 Odporność na wibracje (5 55)Hz: Z/R g 10/5 Wytrzymałość na uderzenie g 20/14 Straty mocy bez obciążonych zestyków W 0.2 przy prądzie znamionowym W 0.5 Zalecana odległość miedzy przekaźnikami na płytce drukowanej mm 5 Dane zestyków F - Trwałość łączeniowa (dla C) w funkcji prądu na zestykach H - Obciążenie graniczne dla prądu stałego (dla DC1) Cykle Obciążenie rezystancyjne - cosφ = 1 Obciążenie indukcyjne - cosφ = 0.4 DC - prąd łączeniowy () Napięcie DC (V) Kiedy przełączamy obciążenie rezystancyjne (DC1) i mamy wartości napięcia i prądu poniżej krzywej, spodziewana wartość trwałości łączeniowej cykli. W przypadku obciążenia indukcyjnego DC13 połączenie równolegle diody z obciążeniem pozwoli na uzyskanie podobnej trwałości elektrycznej jak w przypadku obciążenia DC1. Należy zwrócić uwagę, że w tym przypadku czas powrotu się zwiększy. Dane cewki Wykonanie DC R - DC Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N V V V Ω m Maks. dopuszczalne napięcie cewki przy obciążeniu znamionowym 2 - Minimalne napięcie sterujące, przy temperaturze cewki równej temperaturze otoczenia

5 SERI Wąski przekaźnik do gniazd i obwodów drukowanych SERI Przekaźnik półprzewodnikowy EMC specyfikacja Norma odniesienia Wyładowania elektrostatyczne kontaktowe EN kv przez powietrze EN kv Impuls w torach zasilania (udar 5/50 ns, 5 khz) EN kv Impulsy napięcia na zaciskach asymetryczne EN kv (udar 1.2/50 µs) symetryczne EN kv Pozostałe dane Straty mocy bez obciążonych zestyków W 0.17 przy prądzie znamionowym W 0.4 Dane cewki Dane cewki - typ DC Napięcie znamionowe Kod cewki Zakres napięcia zasilania Napięcie wyzwalania Impedancja Prąd sterujący U N U min U max I przy U N V V V V Ω m (10*) (416*) 7 (12*) * Dane dla wersji z wyjściem C. Dane wyjścia L - Wykres poziomu prądu wyjściowego względem temperatury otoczenia - SSR - typ wyjścia 2 DC i C L - Wykres poziomu prądu wyjściowego względem temperatury otoczenia - SSR - typ wyjścia 0.1 DC Prąd wyjściowy Prąd wyjściowy Wymiary Typ.51 Typ.81 5

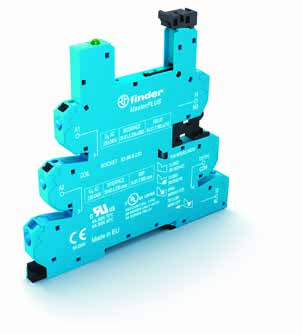

6 SERI SERI 93 Gniazda i akcesoria dla przekaźników Serii Gniazdo z zaciskami śrubowymi montowane na szynę DIN 35 mm (EN 60715) Funkcje - Niewielkie gabaryty, szerokość 6.2 mm - Podłączenia dla 16-zaciskowych mostków grzebieniowych - Wbudowany obwód zabezpieczający i sygnalizacja LED - Pewne trzymanie i łatwe wyjmowanie przekaźnika dzięki plastikowemu klipowi - Zaciski z uniwersalnymi śrubami (płaski+krzyżowy) Dane techniczne oraz napięcia dla MasterINTERFCE serii 39 Przekaźnikowy moduł sprzęgający Przekaźnik elektromechaniczny Napięcie zasilania Typ przekaźnika MasterBSIC ( ) MasterPLUS ( ) Typ gniazda (dla serii 39) MasterINPUT ( ) MasterOUTPUT ( ) MasterTIMER ( ) 6 V C/DC xx V C/DC xx V C/DC xx V C/DC xx ( )V C/DC* xx ( )V C* xx ( )V C/DC xx (24 240)V C/DC xx ( )V C xx ( )V DC xx V DC xx * Wykonanie dla linii długich Certyfikaty i dopuszczenia (wg typu): Przekaźnik półprzewodnikowy Napięcie zasilania Typ przekaźnika MasterBSIC ( ) MasterPLUS ( ) Typ gniazda (dla serii 39) MasterINPUT ( ) MasterOUTPUT ( ) MasterTIMER ( ) 12 V C/DC xxxx V C/DC xxxx ( )V C/DC* xxxx ( )V C* xxxx ( )V C/DC xxxx (24 240)V C/DC xxxx ( )V C xxxx V DC xxxx V DC xxxx V DC xxxx V DC xxxx ( )V DC xxxx V DC xxxx * Wykonanie dla linii długich kcesoria Mostek grzebieniowy 16-zaciskowy (niebieski), (czarny), (czerwony) Dwufunkcyjna płytka separacyjna Płytki do opisu i Wartości znamionowe V Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C Moment obrotowy dokręcania śrub zacisków Nm 0.5 Długość odizolowanej końcówki przewodu mm 10 Maks. przekrój przewodu Drut i linka mm 2 1 x( ) / 2 x 1.5 WG 1 x (24 14) / 2 x 16 6

7 SERI 93 Gniazda i akcesoria dla przekaźników Serii SERI Gniazda z połączeniami samozaciskowymi montowane na szynę DIN 35 mm (EN 60715) Funkcje - Niewielkie gabaryty, szerokość 6.2 mm - Podłączenia dla 16-zaciskowych mostków grzebieniowych - dapter przyłącza do podłączenia podwojonego Wbudowany obwód zabezpieczający i sygnalizacja LED - Pewne trzymanie i łatwe wyjmowanie przekaźnika dzięki plastikowemu klipowi Dane techniczne oraz napięcia dla MasterINTERFCE serii 39 Przekaźnikowy moduł sprzęgający Przekaźnik elektromechaniczny Napięcie zasilania Typ przekaźnika MasterBSIC ( ) MasterPLUS ( ) Typ gniazda (dla serii 39) MasterINPUT ( ) MasterOUTPUT ( ) MasterTIMER ( ) 6 V C/DC xx V C/DC xx V C/DC xx V C/DC xx )V C/DC* xx ( )V C* xx )V C/DC xx )V C/DC xx ( )V C xx ( )V DC xx V DC xx * Wykonanie dla linii długich Certyfikaty i dopuszczenia (wg typu): Przekaźnik półprzewodnikowy Napięcie zasilania Typ przekaźnika MasterBSIC ( ) MasterPLUS ( ) Typ gniazda (dla serii 39) MasterINPUT ( ) MasterOUTPUT ( ) MasterTIMER ( ) 12 V C/DC xxxx V C/DC xxxx )V C/DC* xxxx ( )V C* xxxx )V C/DC xxxx )V C/DC xxxx ( )V C xxxx V DC xxxx V DC xxxx V DC xxxx V DC xxxx ( )V DC xxxx V DC xxxx * Wykonanie dla linii długich kcesoria Podłączenia dla 16-zaciskowych mostków grzebieniowych (niebieski), (czarny), (czerwony) Dwufunkcyjna płytka separacyjna dapter przyłącza do podłączenia podwojonego Płytki do opisu i Wartości znamionowe V Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C Długość odizolowanej końcówki przewodu mm 8 Maks. przekrój przewodu Drut i linka mm 2 1 x( ) WG 1 x(24 14) 7

8 SERI SERI 93 Gniazda i akcesoria dla przekaźników Serii Gniazdo z zaciskami sprężynowymi montowane na szynę DIN 35 mm (EN 60715) Funkcje - Niewielkie gabaryty, szerokość 6.2 mm - Podłączenia dla 20-zaciskowych mostków grzebieniowych - Wbudowany obwód zabezpieczający i sygnalizacja LED - Pewne trzymanie i łatwe wyjmowanie przekaźnika dzięki plastikowemu klipowi Certyfikaty i dopuszczenia (wg typu): Konfiguracje przekaźnik/gniazdo Dane techniczne oraz napięcia dla MasterINTERFCE serii 38 Przekaźnikowy moduł sprzęgający Przekaźnik elektromechaniczny - EMR oraz przekaźnik półprzewodnikowy Napięcie zasilania Przekaźnik elektromechaniczny - EMR ( ) Typ przekaźnika (dla serii 38) Przekaźnik półprzewodnikowy - SSR ( ) Socket type 12 V C/DC xx V C/DC xx )V C/DC xx xxxx )V C/DC xx xxxx )V C/DC* xx xxxx ( )V C* xx xxxx ( )V C xx xxxx V DC xx xxxx V DC xx xxxx V DC xx xxxx * Wykonanie dla linii długich kcesoria Mostek grzebieniowy 20-zaciskowy Płytka separacyjna Płytki do opisu Wartości znamionowe V Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia (U N 60 V/> 60 V) C / Długość odizolowanej końcówki przewodu mm 10 Maks. przekrój przewodu Drut i linka mm 2 1 x 2.5 / 2 x 1.5 WG 1 x 14 / 2 x 16 8

9 SERI 93 Gniazda i akcesoria dla przekaźników Serii SERI Certyfikaty i dopuszczenia (wg typu): Gniazdo do obwodów drukowanych z obejmą wyrzutnikową (niebieski) Typ przekaźnika.51,.81 Wartości znamionowe V Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C Zastosowanie obejmy wyrzutnikowej: 9
