3 Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT /2013 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firm: HALFEN GmbH Liebigstraße 14, D Langenfeld, Niemcy oraz HALFEN Sp. z o.o. ul. Obornicka 287, PL Poznań, Polska stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: TRZPIENIE DYLATACYJNE HSD-D w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 29 marca 2018 r. D Y R E K T O R w/z Zastępca Dyrektora ds. Współpracy z Gospodarką Załącznik: Postanowienia ogólne i techniczne Marek Kaproń Warszawa, 29 marca 2013 r. Dokument Aprobaty Technicznej ITB AT /2013 zawiera 26 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2013 str. 2/26 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Trzpienie dylatacyjne PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI... 9 INFORMACJE DODATKOWE... 9 RYSUNKI i TABLICE... 11

5 AT /2013 str. 3/26 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej są trzpienie dylatacyjne HSD-D, produkcji niemieckiej firmy HALFEN GmbH, której upoważnionym przedstawicielem w Polsce jest firma HALFEN Sp. z o.o. Trzpienie dylatacyjne HSD-D mają postać prętów stalowych o przekroju kołowym. Są wprowadzone do tulei stalowych z otworem okrągłym HSD-S, do tulei tworzywowych z otworem okrągłym HSD-P lub do kaset stalowych o przekroju prostokątnym HSD-SV. Tuleje i kasety są zakończone prostokątnymi kołnierzami, które służą mocowaniu do deskowania (rysunek 1). Trzpienie dylatacyjne HSD-D są zabetonowywane w elementach żelbetowych w miejscach dylatacji. Przenoszą siły ścinające, umożliwiając przemieszczenia elementów w kierunku równoległym do osi trzpienia (trzpienie HSD-D z tulejami HSD-S i HSD-P) lub równoległym do osi trzpienia i prostopadłym do kierunku sił ścinających (trzpienie HSD-D z kasetami HSD-SV). Wymiary trzpieni dylatacyjnych HSD-D (oraz tulei i kaset) podano na rysunkach 2 5. Trzpienie HSD-D są wykonywane ze stali nierdzewnej lub ze stali zwykłej, węglowej i ocynkowanej, tuleje HSD-S i kasety HSD-SV ze stali nierdzewnej, a tuleje HSD-P z polichlorku winylu (PVC). Wymagane właściwości techniczne trzpieni dylatacyjnych HSD-D podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Trzpienie dylatacyjne HSD-D są przeznaczone do przenoszenia sił ścinających, powstających w miejscach dylatacji elementów żelbetowych. Trzpienie dylatacyjne HSD-D mogą być stosowane w elementach żelbetowych, w których klasa betonu jest nie niższa niż C20/25 według normy PN-EN 206-1:2003, a szczelina dylatacyjna jest nie większa niż 60. Ze względu na agresywność korozyjną środowiska trzpienie dylatacyjne HSD-D wykonane ze stali nierdzewnej (z tulejami lub kasetami ze stali nierdzewnej) należy stosować zgodnie z zaleceniami podanymi w normie PN-71/H dla stali gatunków OOH17N14M2 i OH18N9, a trzpienie dylatacyjne HSD-D ze stali zwykłej, węglowej, ocynkowanej (z tulejami lub kasetami ze stali nierdzewnej) zgodnie z zaleceniami podanymi w normach PN-EN ISO 2081:2011 i PN-EN :2001 oraz zgodnie z zaleceniami podanymi w normie PN-71/ H dla stali gatunku OH18N9.

6 AT /2013 str. 4/26 Nośności obliczeniowe połączeń, wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D podano w tablicach 1 9. Korzystając z ww. tablic należy: szerokość szczeliny dylatacyjnej określić z uwzględnieniem wpływu skurczu, pełzania, nierównomiernego nagrzewania, nierównomiernych osiadań, niedokładności montażu oraz nierównomierności rozwarcia szczeliny w przypadkach ułożenia trzpieni w kilku warstwach. przyjmować częściowe współczynniki obliczeniowe zgodnie z normą PN-EN :2004/Ap2:2011. Uszczelnienia złączy liniowych żelbetowych płyt stropowych i żelbetowych płyt ściennych, połączonych trzpieniami dylatacyjnymi HSD-D osadzonymi w tulejach dylatacyjnych HSD-S lub w kasetach dylatacyjnych HSD-SV, klasyfikuje się według kryteriów normy PN-EN A1:2010, w klasie odporności ogniowej podanej w tablicy 10, pod warunkiem wykonania złączy zgodnie z zaleceniami podanymi w tej tablicy oraz na rysunkach 9, 10 i 11. Żelbetowe płyty stropowe i żelbetowe płyty ścienne, połączone trzpieniami dylatacyjnymi HSD-D osadzonymi w tulejach dylatacyjnych HSD-S lub w kasetach dylatacyjnych HSD-SV, klasyfikuje się według kryteriów normy PN-EN A1:2010, w klasie odporności ogniowej podanej w tablicy 11, pod warunkiem wykonania połączeń zgodnie z zaleceniami podanymi w tej tablicy oraz na rysunkach 9, 10 i 11. Parametry rozmieszczenia trzpieni dylatacyjnych HSD-D w elementach żelbetowych oraz średnice i parametry rozmieszczenia zbrojenia dodatkowego ( podwieszającego ), które powinno być ułożone w elementach żelbetowych łączonych trzpieniami, pokazano na rysunku 8 i podano w tablicy na tym rysunku. Trzpienie dylatacyjne HSD-D powinny być stosowane zgodnie z projektem, opracowanym z uwzględnieniem polskich norm i przepisów budowlanych, wymagań niniejszej Aprobaty Technicznej oraz instrukcji Producenta dotyczącej warunków wykonywania połączeń z zastosowaniem ww. trzpieni dylatacyjnych. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Trzpienie dylatacyjne HSD-D powinny być wykonane ze stali nierdzewnej gatunku według normy PN-EN :2007 lub ze stali zwykłej, węglowej gatunku S355J2 według normy PN-EN 10025:2007. Trzpienie ze stali zwykłej. węglowej powinny być ocynkowane ogniowo warstwą o cynku o grubości nie mniejszej niż 70 µm, spełniającą wymagania normy PN-EN ISO 1461:2011.

7 AT /2013 str. 5/26 Tuleje dylatacyjne HSD-S i kasety dylatacyjne HSD-SV powinny być wykonane ze stali nierdzewnej gatunku według normy PN-EN :2007. Tuleje dylatacyjne HSD-P powinny być wykonane z twardego polichlorku winylu (PVC) 3.2. Trzpienie dylatacyjne Kształt i wymiary trzpieni dylatacyjnych HSD-D powinny być zgodne z rysunkami 1 5, z zachowaniem tolerancji wymiarów samych trzpieni samych trzpieni zgodnie z rysunkiem 2, a tulei i kaset zgodnie z normą PN-EN 22768: PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Trzpienie dylatacyjne HSD-D powinny być dostarczane w kompletach, w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę wyrobu, nazwę i adres Producenta, rodzaj surowca numer Aprobaty Technicznej ITB AT /2013, numer i datę wystawienia krajowej deklaracji zgodności, nazwę akredytowanej jednostki, która brała udział w ocenie zgodności, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową dekla-

8 AT /2013 str. 6/26 rację zgodności z Aprobatą Techniczną ITB AT /2013 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2013 dokonuje Producent (lub jego upoważniony Przedstawiciel) mający siedzibę na terytorium Rzeczypospolitej Polskiej, stosując system 2+. W przypadku systemu 2+ oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013 na podstawie: a) zadania Producenta: wstępnego badania typu, zakładowej kontroli produkcji, badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta, zgodnie z ustalonym planem badań, obejmującym badania podane w p. 5.4, b) zadania akredytowanej jednostki: certyfikacji zakładowej kontroli produkcji na podstawie: wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji oraz ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobów do obrotu. Wstępne badanie typu trzpieni dylatacyjnych HSD-D obejmuje nośności obliczeniowe połączeń, wykonanych z zastosowaniem tych trzpieni, grubość powłoki cynkowej trzpieni ocynkowanych oraz klasy odporności ogniowej, podane w tablicach 10 i 11. Badania, które w procedurze aprobacyjnej stanowiły podstawę do ustalenia właściwości techniczno-użytkowych wyrobów stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie wyrobów składowych i materiałów, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych

9 AT /2013 str. 7/26 do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2013. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Badania gotowych wyrobów obejmują sprawdzenie kształtu i wymiarów trzpieni dylatacyjnych oraz grubość powłoki cynkowej trzpieni ocynkowanych Częstotliwość badań Badania gotowych wyrobów powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji Metody badań Sprawdzenie kształtu i wymiarów. Sprawdzenie kształtu i wymiarów trzpieni dylatacyjnych należy przeprowadzać za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0, Sprawdzenie grubości powłoki cynkowej trzpieni dylatacyjnych. Sprawdzenie grubości powłoki cynkowej trzpieni dylatacyjnych należy wykonywać według normy PN-EN ISO 2178: Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne.

10 AT /2013 str. 8/26 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2013 jest dokumentem stwierdzającym przydatność trzpieni dylatacyjnych HSD-D do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowaniem w budownictwie trzpieni dylatacyjnych HSD-D należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT /2013.

11 AT /2013 str. 9/26 7. TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2013 jest ważna do 29 marca 2018 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K o n i e c INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja, zgodność PN-71/H Stal odporna na korozję (nierdzewna i kwasoodporna). Gatunki PN-EN ISO 2081:2011 Powłoki metalowe i inne nieorganiczne. Elektrolityczne powłoki cynkowe z obróbką dodatkową na żelazie lub stali PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Część 2: Klasyfikacja środowisk PN-EN :2004/ Eurokod 1. Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia Ap2:2011 użytkowe w budynkach PN-EN Klasyfikacja ogniowa wyrobów budowlanych i elementów budynku. Część 2: Klasyfikacja na podstawie wyników odporności +A1:2010 ogniowej, z wyłączeniem instalacji wentylacyjnej PN-EN :2007 Stale odporne na korozję. Gatunki PN-EN :2007 Wyroby walcowane na gorąco ze stali konstrukcyjnych. Część 1: Ogólne warunki techniczne dostawy PN-EN ISO 1461:2011 Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową. Wymagania i metody badań PN-EN 22768:-1:1999 Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji PN-EN ISO 2178:1998 Powłoki niemagnetyczne na podłożu magnetycznym. Pomiar grubości powłok. Metoda magnetyczna

12 AT /2013 str. 10/26 PN-EN :2008 Eurokod 2. Prefabrykowanie konstrukcji z betonu. Część 1-2: Reguły ogólne. Projektowanie z uwagi na warunki pożarowe PN-83/N Statystyczna kontroli jakości. Losowy wybór jednostek produktu do próbki AT /2013 Ogniochronne wyroby uszczelniające PROMASEAL PL i PROMA- SEAL HT Badania i oceny 1) 6024/12/R12NK. Opinia na potrzeby Aprobaty Technicznej dotyczącej trzpieni dylatacyjnych HSD-D. Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2012 r. 2) LT00/6024/11/R04NP. Raport z badań stropowej płyty żelbetowej z trzpieniami dylatacyjnymi HSD-D CRET i z wkładkami zabezpieczającymi ogniochronnie, z zastosowaniem uszczelnienia złącza liniowego. Zakład Badań Ogniowych ITB, Warszawa 2012 r. 3) 6024/11/R04NP. Klasyfikacja w zakresie odporności ogniowej stropów i ścian żelbetowych z pojedynczymi i podwójnymi trzpieniami dylatacyjnymi HSD-D CRET i HSD-D firmy HALFEN. Zakład Badań Ogniowych ITB, Warszawa 2012 r.

13 AT /2013 str. 11/26 RYSUNKI i TABLICE Rysunek 1. Trzpień dylatacyjny HSD-D, tuleje dylatacyjne HSD-S i HSD-P oraz kaseta dylatacyjna HSD-SV Rysunek 2. Trzpień dylatacyjny HSD-D Rysunek 3. Tuleja HSD-S Rysunek 4. Tuleja HSD-P Rysunek 5. Kaseta HSD-SV Rysunek 6. Wkładka ogniochronna HSD-F Rysunek 7. Wkładka ogniochronna HSD-FV Rysunek 8. Rysunek 9. Parametry rozmieszczenia trzpieni dylatacyjnych HSD-D i średnice oraz parametry rozmieszczenia strzemion podwieszających w elementach żelbetowych Połączenie strop-strop z zastosowaniem trzpienia dylatacyjnego HSD-D uszczelnione w sposób, jaki jest wymagany w przypadku klas odporności ogniowej podanych w tablicach 11 i Rysunek 10. Połączenie ściana-strop z zastosowaniem trzpienia dylatacyjnego HSD-D uszczelnione w sposób, jaki jest wymagany w przypadku klas odporności ogniowej podanych w tablicach 11 i Rysunek 11. Zakres zastosowania uszczelnień złączy liniowych Tablica 1. Tablica 2. Tablica 3. Tablica 4. Tablica 5. Nośności obliczeniowe V Rd,s połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D wynikające ze zniszczenia pojedynczego trzpienia ze stali nierdzewnej Nośności obliczeniowe V Rd,s połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D wynikające ze zniszczenia pojedynczego trzpienia ze stali zwykłej węglowej Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 20 i 22 osadzonych w tulejach dylatacyjnych HSD-S i HSD-P wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 25 osadzonych w tulejach dylatacyjnych HSD-S i HSD-P wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 30 osadzonych w tulejach dylatacyjnych HSD-S i HSD-P wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstawy strzemion zbrojenia podwieszającego l c1 i l c2 są równe 90 i

14 AT /2013 str. 12/26 Tablica 6. Tablica 7. Tablica 8. Tablica 9. Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 20 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 22 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 25 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 30 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstawy strzemion zbrojenia podwieszającego l c1 i lc2 są równe 110 i Tablica 10. Klasa odporności ogniowej uszczelnień złączy liniowych żelbetowych płyt stropowych i żelbetowych płyt ściennych połączonych trzpieniami dylatacyjnymi HSD-D Tablica 11. Klasy odporności ogniowej żelbetowych płyt stropowych i żelbetowych płyt ściennych połączonych trzpieniami dylatacyjnymi HSD-D... 26

15 AT /2013 str. 13/26 Rysunek 1. Trzpień dylatacyjny HSD-D, tuleje dylatacyjne HSD-S i HSD-P oraz kaseta dylatacyjna HSD-SV a) trzpień dylatacyjny HSD-D, b) trzpień dylatacyjny HSD-D i tuleja HSD-S, c) trzpień dylatacyjny HSD-D i tuleja HSD-P, d) trzpień dylatacyjny HSD-D i kaseta dylatacyjna HSD-SV Ød, 20 ± 0,5 22 ± 0,5 25 ± 0,5 30 ± 0,6 L, 300 ± ± ± ± 3 Rysunek 2. Trzpień dylatacyjny HSD-D

16 AT /2013 str. 14/26 Oznaczenie trzpienia LH a b D1 D2 D3 t1 t2 t3 HSD-S , HSD-S , ,5 1, HSD-S HSD-S Rysunek 3. Tuleja HSD-S

17 AT /2013 str. 15/26 Oznaczenie trzpienia LH l1 l2 D1 D2 D3 ti t2 HSD-D-P , HSD-D-P ,5 29 2,3 1 HSD-D-P ,5 32 2,3 1 HSD-D-P ,5 15,5 34,5 30,5 36,5 2,3 1 Rysunek 4. Tuleja HSD-P

18 AT /2013 str. 16/26 Oznaczenie trzpienia a b c d e f LH l1 D1 t1 t2 t3 HSD-SV HSD-SV ,3 HSD-SV HSD-SV Rysunek 5. Kaseta HSD-SV

19 AT /2013 str. 17/26 Oznaczenie Szerokość / wysokość, Ø HSD-F HSD-F HSD-F HSD-F HSD-F HSD-F HSD-F HSD-F / ± 1 23 ± 1 26 ± 1 31 ± 1 Rysunek 6. Wkładka ogniochronna HSD-F

20 AT /2013 str. 18/26 Oznaczenie Szerokość / wysokość, h, b, HSD-F-20 V-20 HSD-F-20 V-30 HSD-F-22 V-20 HSD-F-22 V-30 HSD-F-25 V-20 HSD-F-25 V-30 HSD-F-30 V-20 HSD-F-25 V / ± 1 42 ± 1 23 ± 1 50 ± 1 26 ± 1 56 ± 1 31 ± 1 62 ± 1 Rysunek 7. Wkładka ogniochronna HSD-FV

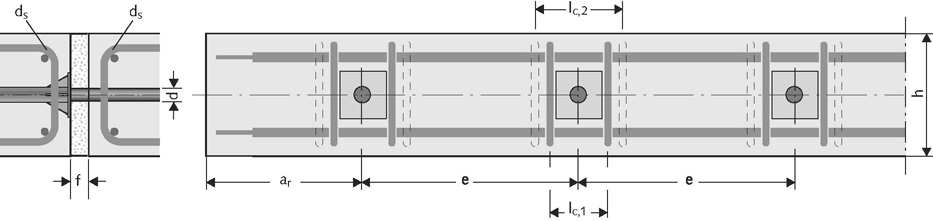

21 AT /2013 str. 19/26 Średnica trzpienia d, Oznaczenie tulei lub kasety Średnica strzemiona d, Minimalna grubość elementu żelbetowego h min, Rozstaw strzemion l c1, l c2, Minimalny rozstaw trzpienia e min, Odległość trzpienia od krawędzi elementu żelbetowego a r, HSD-S HSD-P (160) 1) HSD-SV (180) 1) ) odchyłki osiowe pomiędzy strzemionami w drugiej parze strzemion Rysunek 8. Parametry rozmieszczenia trzpieni dylatacyjnych HSD-D i średnice oraz parametry rozmieszczenia strzemion podwieszających w elementach żelbetowych

22 AT /2013 str. 20/26 Rysunek 9. Połączenie strop-strop z zastosowaniem trzpienia dylatacyjnego HSD-D uszczelnione w sposób, jaki jest wymagany w przypadku klas odporności ogniowej podanych w tablicach 11 i 12 1) uszczelnienie złącza liniowego wełną mineralną o gęstości nie mniejszej niż 65 kg/m 3, widoczne powierzchnie złącza uszczelnione pakietami uszczelniającymi Promaseal-PL firmy PROMAT zgodnie z Aprobatą Techniczną ITB AT /2013, 2) wkładki ogniochronne zgodnie z rysunkami 6 i 7 Rysunek 10. Połączenie ściana-strop z zastosowaniem trzpienia dylatacyjnego HSD-D uszczelnione w sposób, jaki jest wymagany w przypadku klas odporności ogniowej podanych w tablicach 11 i 12 1) uszczelnienie złącza liniowego wełną mineralną o gęstości nie mniejszej niż 65 kg/m 3, widoczne powierzchnie złącza uszczelnione pakietami uszczelniającymi Promaseal-PL firmy PROMAT zgodnie z Aprobatą Techniczną ITB AT /2013, 2) wkładki ogniochronne zgodnie z rysunkami 6 i 7

23 AT /2013 str. 21/26 Rysunek 11. Zakres zastosowania uszczelnień złączy liniowych a) liniowe złącze w poziomej konstrukcji, b) poziome złącze ściany dochodzącej do spodniej powierzchni stropu, sufitu lub dachu, c) poziome złącze stropu dochodzącego do ściany Tablica 1 Nośności obliczeniowe V Rd,s połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D wynikające ze zniszczenia pojedynczego trzpienia ze stali nierdzewnej Poz. Średnica trzpienia d, Typ tulei lub kasety Nośności obliczeniowe V Rd,s, kn Szerokość dylatacji f, , HSD-S, HSD-P 25,0 20,2 16,9 14,6 12,8 HSD-SV 22,6 18,2 15,3 13,1 11, HSD-S, HSD-P 31,6 25,8 21,8 18,8 16,6 HSD-SV 28,6 23,3 19,6 17,0 14,9 HSD-S, HSD-P 43,1 35,7 30,4 26,4 HSD-SV 39,0 32,2 27,4 23,9 HSD-S, HSD-P 58,2 49,2 42,5 37,4 HSD-SV 52,8 44,5 38,4 33,7

24 AT /2013 str. 22/26 Tablica 2 Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D wynikające ze zniszczenia pojedynczego trzpienia ze stali zwykłej węglowej Poz. Średnica trzpienia d, Typ tulei lub kasety Nośności obliczeniowe V Rd,c, kn Szerokość dylatacji f, HSD-S, HSD-P 12,1 9,8 8,2 7,1 6,2 HSD-SV 11,0 8,9 7,4 6,4 5,6 HSD-S, HSD-P 15,3 12,5 10,6 9,2 8,1 HSD-SV 13,9 11,3 9,6 8,3 7,3 HSD-S, HSD-P 20,9 17,3 14,8 12,9 HSD-SV 18,9 15,7 13,4 11,6 HSD-S, HSD-P 32,2 27,3 23,6 20,8 HSD-SV 29,3 24,7 21,3 18,8 Tablica 3 Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 20 i 22 osadzonych w tulejach dylatacyjnych HSD-S i HSD-P wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy 60 Poz. Wysokość elementu żelbetowego h, Nośność obliczeniowa V Rd, c, kn C20/25 C25/30 C30/37 Zbrojenie podwieszające ,2 15,9 17, ,7 21,3 17,7 23,9 19,4 26, ,2 23,1 19,5 26,1 21, ,7 24,9 21,3 28,2 23,4 31, ,2 26,7 23,1 30,4 25,4 33, ,7 28,5 24,8 32,5 27,4 35,7

25 AT /2013 str. 23/26 Tablica 4 Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 25 osadzonych w tulejach dylatacyjnych HSD-S i HSD-P wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy 70 Poz. Wysokość elementu żelbetowego h, Nośność obliczeniowa V Rd, c, kn C20/25 C25/30 C30/37 Zbrojenie podwieszające ,5 22,9-25, ,4 28,9 25,1 32,4 27,6 35, ,2 31,0 27,3 34,9 30,0 38, ,0 33,2 29,5 37,5 32,4 41, ,8 35,3 31,7 40,0 34,8 44, ,6 37,4 33,8 42,5 37,2 46, ,3 39,5 35,9 45,0 39,5 49,5 Tablica 5 Nośności obliczeniowe V Rd,cs połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 30 osadzonych w tulejach dylatacyjnych HSD-S i HSD-P wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstawy strzemion zbrojenia podwieszającego l c1 i l c2 są równe 90 i 160 Poz. Wysokość elementu żelbetowego h, Nośność obliczeniowa V Rd, c, kn C20/25 C25/30 C30/37 Zbrojenie podwieszające ,5 40,9 44, ,0 43,9 48, ,5 61,0 46,8 68,7 51,4 75, ,0 65,3 49,8 73,9 54,7 81, ,4 69,7 52,7 79,1 57,9 86, ,8 73,9 55,6 84,2 61,1 92, ,2 78,2 58,4 89,2 64,3 98, ,6 82,4 61,3 94,3 67,4 103, ,9 86,5 64,1 99,3 70,6 109,3

26 AT /2013 str. 24/26 Tablica 6 Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 20 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy 80 Poz. Wysokość elementu żelbetowego h, Nośność obliczeniowa V Rd, c, kn C20/25 C25/30 C30/37 Zbrojenie podwieszające ,0 14,6 16, ,4 19,4 16,3 21,8 17,9 23, ,8 21,1 17,9 23,8 19,7 26, ,1 22,7 19,5 25,8 21,5 28, ,5 24,4 21,1 27,7 23,3 30,5 Tablica 7 Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 22 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy 90 Poz. Wysokość elementu żelbetowego h, Nośność obliczeniowa V Rd, c, kn C20/25 C25/30 C30/37 Zbrojenie podwieszające ,5 13,9 15, ,9 18,7 15,6 21,0 17,1 23, ,3 20,4 17,3 23,0 19,0 25, ,6 22,1 18,9 25,0 20,8 27, ,0 23,7 20,5 27,0 22,6 29,6

27 AT /2013 str. 25/26 Tablica 8 Nośności obliczeniowe V Rd,v połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 25 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstaw strzemion zbrojenia podwieszającego l c1 jest równy 100 Poz. Wysokość elementu żelbetowego h, Nośność obliczeniowa V Rd, c, kn C20/25 C25/30 C30/37 Zbrojenie podwieszające ,0 20,2 22, ,7 25,5 22,2 28,5 24,4 31, ,4 27,4 24,2 30,9 26,6 33, ,1 29,4 26,2 33,2 28,8 36, ,7 31,3 28,1 35,5 30,9 39, ,3 33,2 30,1 37,8 33,1 41,6 Tablica 9 Nośności obliczeniowe V Rd,c połączeń wykonanych z zastosowaniem trzpieni dylatacyjnych HSD-D o średnicy 30 osadzonych w kasetach dylatacyjnych HSD-SV wynikające ze zniszczenia odcinka przekroju betonowego przypadającego na jeden trzpień w przypadku, gdy rozstawy strzemion zbrojenia podwieszającego l c1 i lc2 są równe 110 i 180 Poz. Wysokość elementu żelbetowego h, Nośność obliczeniowa V Rd, c, kn C20/25 C25/30 C30/37 Zbrojenie podwieszające ,2 37,2 40, ,5 40,0 43, ,8 55,7 42,6 62,9 46,8 69, ,0 59,7 45,3 67,6 49,8 74, ,2 63,5 47,9 72,2 52,7 79, ,3 67,4 50,5 76,8 55,6 84, ,5 71,2 53,1 81,4 58,4 89, ,7 75,0 55,7 85,9 61,3 94,6

28 AT /2013 str. 26/26 Tablica 10 Klasa odporności ogniowej uszczelnień złączy liniowych żelbetowych płyt stropowych i żelbetowych płyt ściennych połączonych trzpieniami dylatacyjnymi HSD-D Poz. Oznaczenie trzpienia + oznaczenie tulei / kasety Uszczelnienie złącza liniowego Minimalna. grubość płyty h min, Zakres zastosowania (por. rys. 11) Klasa odporności ogniowej uszczelnienia złącza liniowego HSD-D + HSD-S HSD-D + HSD-SV * ) według opisu poniżej 180 a, b, c El 120 H M 50 F - W 00 do 45 * ) Złącze liniowe uszczelnione wełną mineralną o gęstości co najmniej 65 kg/m 3, a widoczne powierzchnie wełny mineralnej osłonięte pakietami uszczelniającymi Promaseal-PL firmy PROMAT zgodnie z Aprobatą Techniczną ITB AT /2013; trzpienie osłonięte wkładkami ogniochronnymi HSD-F Oznaczenia: H pozioma konstrukcja mocująca M 000 wywołane przemieszczenie (w %) F wykonywane na placu budowy W 00 do 99 zakres szerokości złącza () Tablica 11 Klasy odporności ogniowej żelbetowych płyt stropowych i żelbetowych płyt ściennych połączonych trzpieniami dylatacyjnymi HSD-D Poz. Oznaczenie trzpienia + oznaczenie tulei / kasety Rodzaj połączenia Maksymalna szerokość złącza, Minimalna grubość płyt h min / odległość osiowa zbrojenia, Uszczelnienie złącza liniowego Klasa odporności ogniowej** ) HSD-D + HSD-S strop-strop (por. rysunki 11a, 9 60 strop: 180/40 * ) według opisu poniżej REI HSD-D + HSD-SV strop-ściana (por. rysunki 11c, strop: 180/40 ściana: 160/35 * ) według opisu poniżej REI 120 * ) złącze liniowe uszczelnione wełną mineralną o gęstości co najmniej 60 kg/m 3, a widoczne powierzchnie wełny mineralnej osłonięte pakietami uszczelniającymi Promaseal-PL firmy Promat, według zaleceń AT /2013; trzpienie osłonięte wkładkami ogniochronnymi HSD-F ** ) podane klasy odporności ogniowej dotyczą płyt stropowych i ściennych, pod warunkiem spełnienia przez nie kryteriów podanych w kolumnie 5 oraz innych wymagań stawianych tym elementom podanych w PN-EN :2008
