1 Mgr inŝ. Mirosław Kobusiński Instytut Energoelektryki Zakład Urządzeń Elektroenergetycznych Laboratorium Urządzeń i Instalacji Elektrycznych Ćwiczenie nr 16 Instalacje elektryczne systemu SI dokumentacja techniczna stanowiska

2 Schemat ideowy wewnętrznych połączeń stanowiska laboratoryjnego do badania instalacji elektrycznej w systemie SI

3 1. Charakterystyka techniczna przekaźników na wyposaŝeniu stanowiska 1.1. Zasilacz sieciowy NT Zasilacz sieciowy NT słuŝy do zasilania wszystkich elementów układu SI. Jest to zasilacz posiadający regulację liniową i spełnia warunki separacji napięcia bardzo niskiego i napięcia niskiego zgodnie z wymogami norm DIN A/DE 0100 część 410. Zasilacz wyposaŝony jest w zabezpieczenie przed długotrwałymi zwarciami. PrzeciąŜenie, które skutkowałoby zbyt niskim napięciem zasilającym, sygnalizowane jest przez czerwoną diodę. Rys Widok ogólny zasilacza systemu SI (NT ) Tab.1.1. Podstawowe dane techniczne zasilacza NT Dane ogólne Napięcie zasilające 230V AC ± 10% Znamionowe napięcie wyjściowe 24V DC ± 5% Pulsowanie Prąd wyjściowy Stopień ochrony Obudowa Maks. 10mV pp przy pełnym obciąŝeniu Maks. 120 mv IP40 przy zabudowie w rozdzielnicy Poliwęglan Kolor Szary RAL 7035 Zaciski Zacisk 4mm (min. średnica Ŝyły 0,4mm) Mocowanie Na szynie DIN EN Temperatura otoczenia -10 C do 45 C

4 1.2. Przekaźnik sterowania Ŝaluzjami SIRO + Przekaźnik sterowania Ŝaluzjami SIRO + słuŝy do sterowania urządzeniami przestawianymi elektrycznie za pomocą silników elektrycznych, np. roletami, Ŝaluzjami, bramami itp. Dzięki zastosowaniu tego przekaźnika moŝna sterować roletami pojedynczo, grupowo lub centralnie. Sterowanie pojedyncze rolet polega na sterowaniu za pomocą dwóch przycisków połoŝeniem rolety jednego okna, przy czym jeden przycisk odpowiada za podnoszenie, a drugi za opuszczanie. Po ponownym naciśnięciu przycisku odpowiedzialnego za dany kierunek ruchu rolety, następuje zatrzymanie się rolety w Ŝądanym miejscu. Sterowanie grupowe rolet polega na połączeniu wybranych rolet np. na jednym piętrze budynku w grupę i sterowanie tymi wszystkimi roletami z jednego punktu. Sterowanie centralne rolet pozwala na równoczesne sterowanie wszystkimi roletami w danym budynku z jednego miejsca. a) b) SIRO+ + Rys Widok ogólny (a) oraz schemat podłączenia przekaźnika SIRO + (b): A1 wyjście kontrolne roleta otwieranie (sygnalizacja zdalna) / wejście podnoszenie z pierwszeństwem, takŝe w stosunku do A3, wejście do podnoszenia rolet, względnie dla zatrzymania w dowolnym miejscu (sterowanie pojedyncze), A3 wejście kontrolne roleta zamykanie (sygnalizacja zdalna) / wejście opuszczanie z pierwszeństwem, A4 wejście dla opuszczania rolet, względnie dla zatrzymania w dowolnym miejscu (sterowanie pojedyncze), A5 wejście dla podnoszenie do pozycji końcowej (sterowanie centralne), A6 wejście dla zatrzymania stop niezaleŝnie od kierunku ruchu (centralne), A7 wejście dla opuszczenie do pozycji końcowej (sterowanie centralne), A8 wyjście dla wysłania sygnału stop w czasie 90 s po ostatnim naciśnięciu przycisku, B1 zasilanie : 0V, B2 zasilanie : +24V, Wyjścia mocy: 15 podnoszenie, 16 opuszczanie, 18 faza napięcia sieciowego.

5 Tab.1.2. Dane techniczne przekaźnika SIRO + Dane ogólne Napięcie pracy systemu 24 V DC ± 10% Pobór własny (zał./wył.) 300 mw / 25 mw Stopień ochrony IP40 przy zabudowie w rozdzielnicy Obudowa Poliwęglan Zaciski Zacisk 4mm / min. średnica Ŝyły 0,4mm Mocowanie Na szynie DIN EN Temperatura otoczenia -10 C do 45 C A1 A3 A4 A5 A6 A7 Wejścia sterownicze Podnoszenie z pierwszeństwem (działa gdy przycisk naciśnięty) Opuszczanie z pierwszeństwem (działa gdy przycisk naciśnięty) Podnoszenie / stop Opuszczanie / stop Podnoszenie centralnie Stop centralne Opuszczanie centralne Napięcie sterujące 24V DC ± 10% Prąd sterujący Długość przewodu łączeniowego Dozwolony czas drgań przycisku Wymagany czas trwania impulsu ster. Maks. 3mA przy załączaniu Maks m Maks. 10 ms Maks. 40 ms Wyjścia sygnalizacji zdalnej (A1) (A3) A8 Rodzaj zestyku ObciąŜalność Sygnalizacji pozycji łączenia Czas przełączania Napięcie łączenia (sieci) Prąd ciągły Moc łączeniowa przy cosφ = 1 Moc łączeniowa przy cosφ = 0,5 śywotność przy obc. Znamionowym Wyjścia mocowe Roleta podniesiona Roleta opuszczona Impuls stop - czas trwania 100 ms Zestyk półprzewodnikowy połączony z napięciem pracy przez opór 10 Ω Maks. 50 ma Diody LED 1 zestyk przełączany, bezpotencjałowy z pozycją wyłącz 230 V AC Maks. 2A 500 W 350 VA > cykli łączeń

6 1.3. Przekaźnik sterowania Ŝaluzjami SIRO-SL Przekaźnik sterowania roletami SIRO-SL słuŝy generalnie do pojedynczego sterowania pojedynczą roletą lub Ŝaluzją. W miarę potrzeby kilka przekaźników SIRO-SL moŝna połączyć z przekaźnikiem SIRO+ w cyklu pracy Master - Slave. W tym układzie przekaźniki SIRO-SL będą sterować pojedynczo roletami jako Slave, natomiast przekaźnik SIRO+ jako Master umoŝliwia realizację sterowania centralnego. a) b) Rys Widok ogólny (a) oraz schemat podłączenia przekaźnika SIRO-SL (b): A1 wyjście kontrolne roleta otwieranie (sygnalizacja zdalna) / wejście podnoszenie z pierwszeństwem, takŝe w stosunku do A3, wejście do podnoszenia rolet, względnie dla zatrzymania w dowolnym miejscu (sterowanie pojedyncze), A3 wejście kontrolne roleta zamykanie (sygnalizacja zdalna) / wejście opuszczanie z pierwszeństwem, A4 wejście dla opuszczania rolet, względnie dla zatrzymania w dowolnym miejscu (sterowanie pojedyncze), B1 zasilanie : 0V, B2 zasilanie : +24V, Wyjścia mocy: 15 podnoszenie 16 -opuszczanie 18 faza napięcia sieciowego Praca przekaźników SIRO+ oraz SIRO-SL w układzie Master-Slave: Wejścia kontrolne A1 oraz A3 przekaźnika SIRO + naleŝy połączyć z wejściami sterowniczymi A1 oraz A3 pojedynczych przekaźników SIRO-SL. Wszelkie rozkazy wysyłane przez pojedyncze przekaźniki SIRO-SL zostają odebrane przez SIRO + w sposób synchroniczny i przetworzone w funkcje łączeniowe.

7 Tab.1.3. Dane techniczne przekaźnika SIRO-SL Dane ogólne Napięcie pracy systemu 24 V DC ± 10% Pobór własny (zał./wył.) 300 mw / 25 mw Stopień ochrony IP40 przy zabudowie w rozdzielnicy Obudowa Poliwęglan Zaciski Zacisk 4mm / min. średnica Ŝyły 0,4mm Mocowanie Na szynie DIN EN Temperatura otoczenia -10 C do 45 C Współczynnik obciąŝalności wejścia 1ELF Współczynnik obciąŝalności wyjścia Wyjście A1 i A3 po 20 ALF Wejścia sterownicze A1 Podnoszenie z pierwszeństwem A3 A4 Podnoszenie/stop (działa gdy przycisk naciśnięty) Opuszczanie z pierwszeństwem Opuszczanie / stop (działa gdy przycisk naciśnięty) Napięcie sterujące 24V DC ± 10% Prąd sterujący Długość przewodu łączeniowego Dozwolony czas drgań przycisku Wymagany czas trwania impulsu ster. Maks. 3mA przy załączaniu Maks m Maks. 10 ms Maks. 40 ms Wyjścia sygnalizacji zdalnej (A1) (A3) Rodzaj zestyku ObciąŜalność Sygnalizacji pozycji łączenia Czas przełączania Napięcie łączenia (sieci) Roleta podniesiona Roleta opuszczona Zestyk półprzewodnikowy połączony z napięciem pracy przez opór 10 Ω Maks. 50 ma Diody LED 1 zestyk przełączany, bezpotencjałowy z pozycją wyłącz 230 V AC Wyjścia mocowe Prąd ciągły Moc łączeniowa przy cosφ = 1 Moc łączeniowa przy cosφ = 0,5 śywotność przy obc. Znamionowym Maks. 2 A 500 W 350 VA > cykli łączeń

8 1.4. Przekaźnik SIR 16V Przekaźnik na prąd impulsowy SIR 16V słuŝy do załączania i wyłączania odbiorników oświetleniowych, grzejnych itp. o maksymalnym prądzie 16 A. UmoŜliwia realizację sterowania pojedynczego (zał./wył.), sterowania grupowego lub centralnego, sterowania odbiornikiem z wielu miejsc, załączanie z pierwszeństwem oraz sygnalizację zwrotną 24V. Wejście A1 odpowiada monostabilnemu przekaźnikowi z bezpotencjałowym zestykiem roboczym. Wejście to jest nadrzędnym w stosunku do pozostałych wejść sterujących. W stanie załączania tego kontaktu na zacisku A1 przyłoŝone jest napięcie robocze systemu z wewnętrzną opornością 10 Ω. Jest to równieŝ wyjście wskazań stanu dla sygnalizacji wewnętrznej. Wejście sterowane impulsem prądowym powoduje przemiennie załączenie i otwarcie zestyku mocy. Wejście to jest wykorzystywane przede wszystkim do miejscowego sterowania odbiorników. Wejścia sterownicze A3 i A4 powodują tylko odpowiednio otwarcie lub zamknięcie roboczego zestyku mocy. Wejścia te są wykorzystywane do grupowego lub centralnego sterowania grup lub wszystkich odbiorników z kilku miejsc lub centralnie. Wejście,A3 i A4 reagują na pojedynczy impuls prądowy, który powstaje po przyłoŝeniu napięcia sterowniczego 24V DC na nie mniej niŝ 20ms. Trwale przyłoŝone napięcie na jednym z wyjść sterujących nie ma wpływu na wysterowanie innych wejść sterujących, zapobiega jednak ponownemu wysterowaniu tego wejścia. a) b) SIR 16V SIR 16V V Rys Widok ogólny (a) oraz schemat podłączenia przekaźnika SIR 16 (b): A1 wejście/wyjście sterownicze do sterowania monostabilnym przyciskiem / (sygnalizacja zdalna), wejście załącz/wyłącz naprzemiennie, A3 wejście tylko załącz, A4 wejście tylko wyłącz, B1 zasilanie : 0V, B2 zasilanie : +24 V, Wyjścia mocy: 15 faza napięcia zasilającego, 18 odbiornik - przewód neutralny zasilania.

9 Tab.1.4.Dane techniczne przekaźnika SIR 16V Dane ogólne Napięcie pracy systemu 24V DC ± 10% Pobór własny (zał./wył.) 100mW / 0W Wskaźnik stanu pracy Poprzez wewn. diodę świecącą śywotność przy obc. Znamionowym > cykli łączeń Stopień ochrony IP 40 przy zabudowie w rozdzielnicy Obudowa Poliwęglan Zaciski Zacisk 4mm / min. śred. Ŝyły 0,4 mm Mocowanie Na szynie DIN EN Temperatura otoczenia -10 o C do 45 o C A1 A3 A4 Wejścia sterownicze Wejście sterownicze dla zał. monostabilnym przyciskiem Przemienne załączanie / wyłączanie Tylko załączanie Tylko wyłączanie Napięcie sterujące 24V DC ± 10% Prąd sterujący Długość przewodu sterującego Dowolny czas udaru przycisku Wymagany czas trwania impulsu ster. Rodzaj zestyku ObciąŜalność Maksymalnie 4 ma w momencie łączenia Maks. 1000m przy do 20 równoległych połączeniach wejścia Maksymalnie 10 ms Minimalnie 20 ms Zestyk przekaźnikowy połączony z napięciem sterującym przez opór 10 Ω Maksymalnie 500 ma Wyjścia sygnalizacji zdalnej (A1) przy funkcji wyjścia Rodzaj zestyku ObciąŜalność Przekaźnik załącz. Zestyk przekaźnikowy połączony z napięciem sterującym przez opór 10 Ω Maksymalnie 500 ma Wyjścia mocowe Zestyki robocze (mocy) Napięcie łączenia (sieci) Prąd ciągły Moc łączeniowa przy cosφ = 1 1 zestyk zwierny bezpotencjałowy 230 V/AC Maksymalnie 16 A 4000 W Moc łączeniowa przy cosφ = 0, VA Maksymalna obciąŝalność pojemność. 15 µf Trwałość łączeniowa Ok łączeń

10 1.5. Przekaźnik czasowy SIZ 30 Moduł progów czasowych przekaźnika SIZ 30 wytwarza sygnały sterujące z nastawialnym czasem trwania względnie odstępem czasowym pulsowania. Dzięki temu moŝliwa jest realizacja sterowania opóźnieniem wyłączeń róŝnych elementów systemu SI lub teŝ ich załączania i wyłączania na określony czas. Zadawanie czasu opóźnienia przekaźnika SIZ 30 realizowane jest przez nastawienie na dwóch potencjometrach określonego przedziału czasu oraz mnoŝnika (25, 50 oraz 100% ) zgodnie z tabelą 1.5. a) b) SIZ 30 A1 A3 A4 Wejście blokujące Wejście sterujące Wyjście dynamiczne Wyjście statyczne Rys Widok ogólny (a) oraz schemat podłączenia przekaźnika SIZ 30 (b): A1 wejście blokujące; pojawienie się impulsu na wejściu A1 przy uruchomionym timerze przekaźnika zeruje stan wyjścia statycznego A4; trwający impuls na wejściu A1 blokuje działanie wejścia oraz wyjść A3 i A4 (patrz rys. 1.6), wejście sterujące, impuls o czasie min. 20 ms uruchamia działanie timera z nastawioną zwłoką czasową, A3 wyjście dynamiczne, po odmierzeniu nastawionej zwłoki czasowej na wyjściu pojawia się impuls 24 V DC o czasie trwania 50 ms, A4 wyjście statyczne, po uruchomieniu timera przekaźnika, na wyjściu w nastawionym przedziale czasowym pojawia się impuls 24 /DC, B1 zasilanie : 0V, B2 zasilanie : +24V,. Wejście sterujące Wejście blokujące A1 Wyjście statyczne 24 V DC A4 Wyjście dynamiczne A3 ZAŁ. WYŁ. ZAŁ. WYŁ. T T zwłoka czasowa impuls wejściowy/wyjściowy impuls zablokowany T Rys Diagram impulsów przekaźnika SIZ 30

11 Tab Dane techniczne przekaźnika SIZ 30 Dane ogólne Napięcie pracy systemu 24 V DC ± 10% Sygnalizacji pozycji łączenia Diody LED Stopień ochrony IP40 przy zabudowie w rozdzielnicy Obudowa Poliwęglan Zaciski Zacisk 4mm / min. średnica Ŝyły 0,4mm Mocowanie Na szynie DIN EN Temperatura otoczenia -10 o C do 45 o C Pobór własny (zał./wył.) 250 mw Wejście sterownicze A1 Wejście blokujące Wejście sterujące Napięcie sterujące 24 V DC ± 10% Prąd sterujący Długość przewodu łączeniowego Dozwolony czas drgań przycisku Wymagany czas trwania impulsu sterującego Maks. 4 ma przy załączaniu Maks m przy 20 równolegle połączonych wejściach Maks. 10ms Min. 20ms Wyjścia sterujące A3 (wyjście dynamiczne) A4 (wyjście statyczne) Rodzaj zestyków ObciąŜalność Zestyk przekaźnika po upływie czasu zwłoki zwarty na 50 ms (impuls H 24 V DC) Zestyk przekaźnika podczas przebiegu czasu zwłoki zwarty (stan H 24 V DC); przed i po po przebiegu czasu rozwarty (stan L 0 V DC) Zestyk półprzewodnikowy połączony z napięciem pracy przez opór 10Ω Maks. 100mA Zwłoka czasowa timera Nastawa Przedział czasu 1 0,25 s 1 s 2 0,75 s 3 s 3 2,5 s 10 s 4 7,5 s 10 s 5 15 s 1 min s 3 min. 7 2,5 min. 10 min. 8 7,5 min. 30 min. EIN Timer wył.

12 1.6. Łącznik zmierzchowy SIDS z czujnikiem światła DLF Łącznik zmierzchowy SIDS sterowany jest czujnikiem światła DLF zabudowanym zewnętrznie. MoŜliwe jest zainstalowanie łącznika w rozdzielnicy, a sensora na zewnątrz, dzięki czemu moŝna regulować progi zadziałania w centralnym miejscu systemu. Łącznik porównuje aktualny poziom natęŝenia światła z nastawionym progiem zadziałania. Jeśli natęŝenie światła jest mniejsze od załoŝonego progu, to po upływie nastawionego czasu opóźnienia na wyjściu pojawia się napięcie 24V/DC. JeŜeli następnie rosnąca wartość natęŝenia światła osiągnie wartość progu wyłączania, to znowu po upływie określonego czasu napięcie 24V DC na wyjściu zniknie. Opóźnienie (1, 2 lub 3 min.) ustawiane jest w celu wykluczenia przypadkowych załączeń np. po przejechaniu samochodu oświetlającego czujnik, bądź innych podobnych czynników. a) b) c) Wyjście statyczne zał./wył. Wyjście dynamiczne (załącz) Wyjście dynamiczne (wyłącz) Wejście blokujące Czujnik światła DLF Rys Widok ogólny łącznika zmierzchowego SIDS (a) i czujnika światła DLF (b) oraz schemat ich podłączenia (c): A0 wejście blokujące; pojawienie się impulsu na wejściu A1 blokuje działanie wyjść dynamicznych A3 i A4 (nie podłączone), A1 wyjście statyczne, po zadziałaniu czujnika światła na wyjściu A1 pojawia się po nastawionej zwłoce impuls 24 V DC trwający do momentu powtórnego zadziałania czujnika światła i odmierzenia czasu zwłoki (patrz rys. 1.8), A3 wyjście dynamiczne, impuls załączający 24 V DC o czasie trwania 100 ms (moŝe być przekazany np. na wejście A3 przekaźnika prądowego SIR 16), A4 wyjście dynamiczne, impuls wyłączający 24 V DC o czasie trwania 100 ms (moŝe być przekazany np. na wejście A4 przekaźnika prądowego SIR 16), S3 wejście/wyjście sterownicze do równoległego podłączenia max. 10 łączników zmierzchowych SIDS lub SIROLUX, B1 zasilanie : 0V, B2 zasilanie : +24V,.

13 NatęŜenie światła Histereza Poziom wyłączenia Poziom załączenia Brak sygnału blokującego na wejściu A0 Podany sygnał blokujący na wejście A0 30s 100 ms 30s 100 ms Czas Sygnał wyjściowy załączający Sygnał wyjściowy załączający Rys Diagram impulsów łącznika zmierzchowego SIDS Tab.1.7. Dane techniczne łącznika zmierzchowego SIDS Dane ogólne Napięcie pracy systemu 24V DC ± 10% Pobór własny (zał./wył.) Zakres nastawczy Stopień ochrony Obudowa 300 mw luksów (skala logarytmiczna) IP 40 przy zabudowie w rozdzielnicy Poliwęglan Mocowanie Na szynie DIN EN Temperatura otoczenia Histereza łączenia A1 (wyjście statyczne) A3 (wyjście dynamiczne zał.) A4 (wyjście dynamiczne wył.) Wykonanie ObciąŜalność Zwłoka czasowa Próg załączenia bez zwłoki Stan łączenia A1, ze zwłoką Dopuszczalna długość przewodu Wyjścia Wskaźniki stanu pracy Czujnik światła DLF -10 o C 45 o C Nastawiana płynnie w zakresie między 1 a 3 krotną wartością progu zadziałania Zał. / wył. Impuls wyłącz, czas trwania 100 ms Impuls załącz, czas trwania 100 ms Wyjście półprzewodnikowe 50 ma 60s, 2 min, 3 min Dioda świecąca zielona Dioda świecąca czerwona Maks. 100 m przy średnicy 0,6 mm Stopień ochrony IP 44

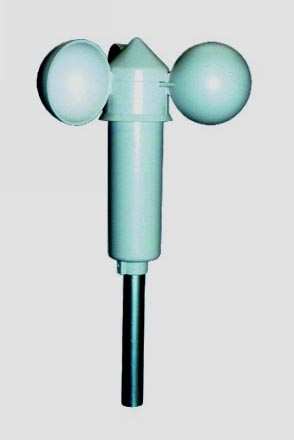

14 1.7. Przekaźnik wiatrowy SIWR z czujnikiem wiatru SIWS Przekaźnik wiatrowy SIWR jest sterowany w zaleŝności od siły (prędkości) czujnikiem wiatru SIWS zabudowanym zewnętrznie np. na dachu budynku lub tarasie w miejscu odsłoniętym. Sam przekaźnik SIWR jest instalowany zazwyczaj w rozdzielnicy razem z innymi przekaźnikami systemu w celu łatwej regulacji progu zadziałania przekaźnika.. Sygnał z czujnika SIWS informujący o prędkości wiatru jest podawany na zaciski S1 i S2 przekaźnika SIWR. Wartość ta jest porównywana z progiem zadziałania zadanym na potencjometrze przekaźnika (tab. 1.9) i w przypadku przekroczenia zadanego poziomu wysyłany zostaje sygnał sterujący np. do przekaźnika SIRO w celu zamknięcia lub otwarcia rolet lub markiz. Przekaźnik posiada dwie diody sygnalizacyjne: Ein sygnalizującą przekroczenie zadanego poziomu wiatru, przy którym wysyłany zostaje sygnał sterujący na zaciski wyjściowe oraz Störung (zakłócenie) sygnalizującą stany awaryjne. Czujnik wiatru SIWS posiada trzy łopatki o kształcie dostosowanym do uzyskania jak największej czułości i dokładności pomiaru prędkości wiatru. W laboratorium został on zamontowany na stanowisku. Zasadę jego działania moŝna zaobserwować po zasymulowaniu wiatru. a) b) c) SIWR A1 Wyjście statyczne Wyjście dynamiczne 18 S1 S2 B2 B1 Czujnik wiatru SIWS 24V/DC 0V/DC Rys Widok ogólny przekaźnika wiatrowego SIWR (a) i czujnika wiatru SIWS (b) oraz schemat ich podłączenia (c): A1 wyjście statyczne, po zadziałaniu czujnika wiatru na wyjściu A1 pojawia się impuls 24 V DC trwający przez czas trwania podawania sygnału z czujnika wiatru, wyjście dynamiczne, impuls załączający 24 V DC pojawiający się w przypadku awarii, S1, S2 wejścia sterownicze do podłączenia czujnika wiatru SIWS, 15 styk zwierny, 16 styk rozwierny, 18 styk środkowy, B1 zasilanie : 0V, B2 zasilanie : +24V,

15 Tab.1.8. Dane techniczne przekaźnika wiatrowego SIWR Dane ogólne Napięcie pracy systemu 24V DC ± 10% obciąŝalność Stopień ochrony Obudowa 10 ma IP40 po zamontowaniu w rozdzielnicy Cycoloy (ABS) Zaciski Przewody Min. Średnica drutu U-clamp 1 x 2,5 mm 2 (stałe) 1 x 1,5 mm 2 (linka) 0,4 mm Mocowanie Na szynie DIN EN Temperatura otoczenia Nastawy prędkości wiatru Histereza Wyjścia sterownicze -10 o C 45 o C 3 10 wg. tabeli Opóźnienie załączenia max. 1s Wyłączenie 10 minut po spadku kolejnej najniŝszej wartości wiatru A1 (wyjście statyczne) (wyjście dynamiczne) Wyjścia przekaźnikowe Statyczne wyjście półprzewodnikowe +24V DC/50mA po przekroczeniu progu siły wiatru Dynamiczne wyjście półprzewodnikowe +24V DC/50mA przy awarii 15 Styk zamykający 16 Styk otwierający 18 Styk środkowy ObciąŜalność 230V / 2A Sygnalizacja Dioda LED EIN Dioda LED Störung Przekroczenie siły wiatru Awaria czujnika wiatru SIWS, przerwanie przewodu Tab.1.8. Stopnie siły i prędkości wiatru (wyróŝniono zakres regulacji przekaźnika SIWR) Stopień Opis Oznaka wiatru Prędkość [m/s] 0 Brak wiatru Powietrze stoi w miejscu 0 0,2 1 Delikatny wiatr Dym pozostaje nieunoszony 0,3 1,5 2 Słaby wiatr Lekkie odczucie wiatru 1,6 3,3 3 Słaby wiatr Wiatr przenosi liście, tworzy lekkie fale 3,4 5,4 4 Słaby wiatr Przenoszone są bardzo lekkie rzeczy (kartki itp.) 5,5 7,9 5 Słaby wiatr Tworzą się większe fale na wodzie 8,0 10,7 6 Silny wiatr Pojawia się piana na grzbietach fal 10,8 13,8 7 Bardzo silny wiatr Słabsze drzewa poruszają się, utrudniony krok pod wiatr 13,9 17,1 8 Wichura Wszystkie drzewa silnie się poruszają 17,2 20,7 9 Mocna wichura Odpadają dachówki, niszczone są części budynków 20,8 24,4 10 Burza Drzewa i budynki mogą zostać powalone 24,5 28,4 11 Gwałtowna burza CięŜki, destrukcyjny wpływ na otoczenie 28,5 32,6 12 Huragan Niszczycielski wpływ na otoczenie 32,7 36,9
