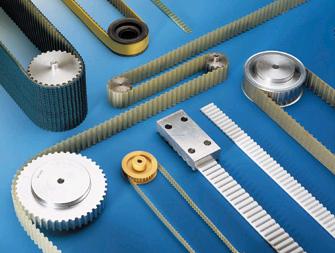

1 Chloroprenowe OMEGA HP OMEGA ZR Poliuretanowe ZRM/ZRP Optiflex ZRL-M/V SRP specjalne pasy zębate /Seite 1

2 Płaskie pasy zębate pokryte są powłokami, żeby nadać im cechy potrzebne w technikach transportowych. Musieliśmy po pierwsze......podwyższyć współczynnik tarcia, żeby zapewnić skuteczność np. przenośników dociskowych......po drugie /Seite 2...zredukować współczynnik tarcia, żeby nie dopuścić do podwyższenia temperatury np. w przenośnikach taśmowych.

3 Wybór materiału na powłokę Ponieważ przenoszony materiał ma bezpośredni kontakt z z powłoką, materiał z którego jest wykonana musi być odpowiedni do zadań przenośnika i przenoszonego materiału. części do urządzeń elektronicznych powłoki antystatyczne części o delikatnej konstrukcji powłoki miękkie, o dobrym tłumieniu artykuły spożywcze atest FDA (Food and Drug Administration) /Seite 3 Inne właściwości: odp. na działanie zw.chemicznych, odp. na ścieranie, odp. na przecięcia, odp. na działanie temperatury...

4 Nanoszenie powłoki Klejenie klej 2-komponentowy (wszystkie materiały) Spawanie materiały (termoplasty) Odlewanie pianka poliuretanowa (sylomer) Metoda natryskowa pianka poliuretanowa (PU06 żółta/szara) Wulkanizacja kauczuk naturalny (linacrepe) /Seite 4

5 Rodzaj złącza proste powłoki cienkie ukośne powłoki cienkie podostrzone powłoki grube zwrócić uwagę na kierunek biegu! bez złącza powłoki wykonane metodami: odlewania, natryskową i wulkanizacji /Seite 5

6 Obróbka szlifowanie - uzyskanie gładkiej powierzchni - tolerancja od ±0,1 frezowanie - kontury - wpusty - kieszenie suszenie -zwiększenie giętkości /Seite 6

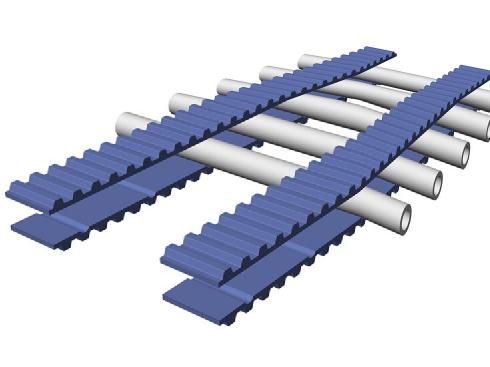

7 Konstrukcja napędu W zależności od grubości i/lub twardości materiału powłoki, należy dobrać odpowiednie średnice kół zębatych! /Seite 7

8 Skóra chromowa Skóra naturalna Odp.na działanie zw.chem. Proste oleje i tłuszcze Szary ok. 3 mm Duże tarcie, odp. na ścieranie /Seite 8 gęstość/ Brak danych. <80 C Transport tłustych, naoliwionych części

9 TT60 Poliester (filc) Odp.na działanie zw.chem. Opcjonalnie na olej i tłuszcze Czarny 1,5/2,5 mm Antystatyczne /Seite 9 Twardość Brak danych 120 C Transport części urządzeń elektronicznych

10 Tkanina poliamidowa Poliamid (nylon) Odp.na dz.zw.chem. Opcjonalnie na oleje i tłuszcze Zielony 0,5 mm Niski wsp.tarcia Brak danych <60 C Przenośniki taśmowe /Seite 10

11 Celloflex Poliuretan mikrokomórkowy Odp.na dz. zw.chem. opcjonalnie na oleje i tłuszcze Beż st 0,7 al 0,4 2/3/4/5 mm b.giętka duże tłumienie gęstość/ 350 kg/m³ C transport: delikatnych mat., opakowania /Seite 11

12 Sylomer-G Pianka PU Odp.na dz. zw.chem. Opcjonalnie na oleje i tłuszcze Żółty st 0,7 al 0,9 6/12 mm Duża odp. na ścieranie 160 kg/m³ <80 C Transport lekkich przedmiotów /Seite 12

13 Sylomer-R Pianka poliuretanowa Odp.na dz. zw.chem. Opcjonalnie na oleje i tłuszcze Niebieski st 0,7 al 0,9 6/12 mm Duża odp. na ścieranie 220 kg/m³ <80 C Transport lekkich przedmiotów /Seite 13

14 Sylomer-L Pianka poliuretanowa Opcjonalnie gegen oleje i tłuszcze zielony St 0,7 Al 0,9 6/12 mm Duża odporność na ścieranie 300 kg/m³ <80 C Transport lekkich przedmiotów /Seite 14

15 Sylomer-M Pianka poliuretanowa Opcjonalnie na oleje i tłuszcze Brązowy St 0,7 Al 0,9 6/12 mm duża odp. na ścieranie 400 kg/m³ <80 C Transport lekkich przedmiotów /Seite 15

16 Sylomer-P Pianka poliuretanowa odp. na dz. zw. Chem. Opcjonalnie na oleje i tłuszcze Rot St 0,7 Al 0,9 6/12 mm duża odp. na ścieranie 500 kg/m³ <80 C Transport lekkich przedmiotów /Seite 16

17 Folia HV (AVAFC; AFT) Poliuretan Na oleje i tłuszcze Przezroczysty St 0,8 Al 0,8 1/2/3/4 mm duża odp. na ścieranie 85 Sh A C Transport drewna, szkła, blachy /Seite 17

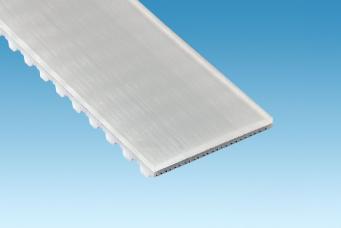

18 Folia PU Poliuretan Na oleje i tłuszcze Przezroczysta St 0,9 Al 0,9 2 mm duża odp. na ścieranie 60 Sh A C Przemysł drzewny, pakowarki /Seite 18

19 PU06 Pianka poliuretanowa (2K) Na olej Żółtoszary St 0,4 Al 0,8 2/3/4/5/6/8 mm Duża wytrzymałość, łatwy w obróbce tward ość 55 Sh A C Transport drewna, papieru, szkła, pasy próżniowe /Seite 19

20 Polythan Poliuretan proste oleje i tłuszcze przezroczysty/ żółtawy St 0,7 Al 0,9 2/3/4/5 mm Duża wytrzymałość 70 Sh A C Transport: drewna, szkła, blachy /Seite 20

21 Folia PCV PCV Opcjonalnie na oleje i tłuszcze Petrol St 0,7 Al 0,9 1 mm Wyskoi wsp.tarcia, przyczepne 40 Sh A C Transport: folii, papieru /Seite 21

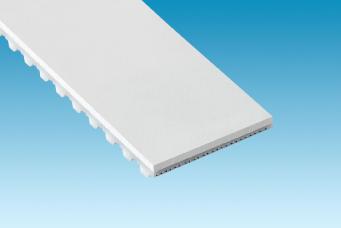

22 Folia PCV PCV Kwasy, ługi, oleje i tłuszcze Biały St 0,8 Al 0,9 1 mm Atest FDA 65 Sh A C Transport produktów spożywczych /Seite 22

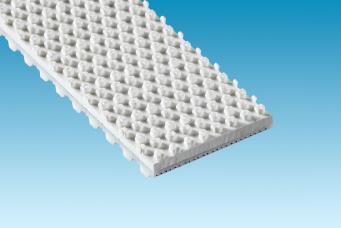

23 PCV pęczkowate PCV Kwasy, ługi, oleje i tłuszcze Biały St 0,9 Al 0,8 2,5 mm Atest FDA 65 Sh A C Transport produktów spożywczych /Seite 23

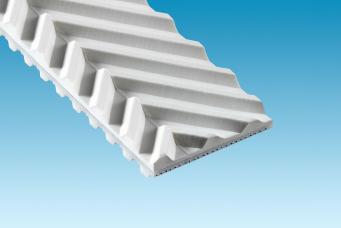

24 PCV szkieletowe (z/bez rowków) PCV kwasy, ługi, oleje i tłuszcze Biały St 0,9 Al 0,8 4 mm Atest FDA 65 Sh A C Transport produktów spożywczych /Seite 24

25 PCV ząb piły PCV Kwasy, ługi, oleje i tłuszcze Biały St 0,9 Al 0,8 3 mm Atest FDA 65 Sh A C Transport produktów spożywczych /Seite 25

26 Supergrip PCV Opcjonalnie na oleje i tłuszcze Zielony St 0,9 Al 0,7 3,5 mm Wysoki wsp.tarcia, duża wytrzymałość twradość 40 Sh A C Transport: drewna, papieru, opakowań /Seite 26

27 Supergrip PCV Kwasy, ługi, oleje i tłuszcze Zielony St 0,8 Al 0,9 3,5 mm Atest FDA 55 Sh A C Transport produktów spożywczych /Seite 27

28 Supergrip PCV Opcjonalnie na oleje i tłuszcze Petrol St 0,9 Al 0,7 3,5 mm Wysoki wsp.tarcia, duża wytrzymałość 40 Sh A C Transport: drewna, papieru, opakowań /Seite 28

29 Supergrip Guma Opcjonalnie na oleje i tłuszcze Czarny 3,5 mm Wys. wsp.tarcia, duża wytrzymałość 70 Sh A C Transport: drewna, papieru, opakowań /Seite 29

30 Porol Kauczuk komórkowy Opcjonalnie na oleje i tłuszcze Czarny St 0,7 Al 0,9 3/5/10 mm Wys. wsp.tarcia, bardzo miękki 190 kg/m³ C Transport:papieru, tkanin, przedmiotów delikatnych /Seite 30

31 EPDM Guma Opcjonalnie na oleje, tłuszcze, ozon Czarny St 0,7 Al 0,8 2/3/4/5 mm Wys. wsp.tarcia 70 Sh A C Transport uniwersalny /Seite 31

32 Biała guma Guma Opcjonalnie na oleje i tłuszcze Biały St 0,7 Al 0,8 2/3/4/5/10 mm Wys. wsp.tarcia 50 Sh A C Transport uniwersalny /Seite 32

33 Elastomer Guma Opcjonalnie na oleje i tłuszcze Zielony 1/2 mm Wys. wsp.tarcia 60 Sh A C Transport uniwersalny /Seite 33

34 Guma gąbczasta Guma Opcjonalnie na oleje i tłuszcze Pomarańczowy 10/15 mm Miękka, przyczepna 250 kg/m³ C Delikatne przedmioty /Seite 34

35 Correx Paraguma Opcjonalnie na oleje i tłuszcze Beż St 0,7 Al 0,8 4/6/10 mm Odporny na ścieranie, przyczepny /Seite Sh A C Przenośniki taśmowe, transport blachy i rur

36 Linatex Kauczuk naturalny Opcjonalnie na oleje i tłuszcze Czerwony St 0,7 Al 0,8 1,5/2,4/3,2/4,8/ 6,4 mm Odp. na ścieranie na mokro i pękanie 40 Sh A C Taśmociągi i przenośniki do drewna, papieru i tekstyliów /Seite 36

37 Linatrile Polimer NBR Oleje i tłuszcze Pomarańczowy St 0,6 Al 0,9 1,5/2,4/3,2/4,8 mm Niska ścieralność, wytrzymałość 50 Sh A C Taśmociągi i przenośniki, przemysł metalurgiczny /Seite 37

38 Teflon PTFE Na oleje i tłuszcze Szary 0,3 mm Niski wsp.tarcia, mało przyczepne Brak danych C /Seite 38

39 Viton Fluor Kauczuk Na oleje. tłuszcze, rozpuszczalniki Czarny 2 mm temp 75 Sh A C Krótkodystansowy transport gorących przedmiotów /Seite 39

40 Dziękujemy za uwagę! /Seite 40
