Ekologia = Ekonomia: Zagospodarowanie wody deszczowej i odzysk wody szarej w budynkach czyli wzajemna korzyść dla środowiska i inwestora

Transkrypt

1 Ekologia = Ekonomia: Zagospodarowanie wody deszczowej i odzysk wody szarej w budynkach czyli wzajemna korzyść dla środowiska i inwestora

2 GreenLife główne fakty o firmie Siedziba Specjalizacja Schwerin, Germany Średniej wielkości firma jest jednym z czołowych ekspertów w dziedzinie zdecentralizowanej gospodarki wodnej w Europie. Rozsądne korzystanie z zasobów naturalnych jest priorytetem tego pochodzącego z północnych Niemiec producenta i przejawia się w szerokiej gamie produktów, patentów i praw własności. Ta rodzinna firma specjalizuje się w rozwoju, produkcji i obsłudze innowacyjnych, wysokiej jakości systemów zarządzania wody adresowanych do jedno- i wielorodzinnych domów, centrów handlowych, hoteli i biur. GreenLife ściśle współpracuje z architektami i biurami projektowymi i wspiera zbieranie wody deszczowej jako ekologicznej i ekonomicznej alternatywy w całej Europie. Kompetencję GreenLife wzbogaca trzydzieści lat doświadczenia w przetwórstwie tworzyw sztucznych i sprzedaży produktów z tworzyw sztucznych. Klienci Prywatne firmy i przedsiębiorstwa, miasta, małe przedsiębiorstwa przemysłowe i zakłady rzemieślniczych, w szczególności hotele i pensjonaty

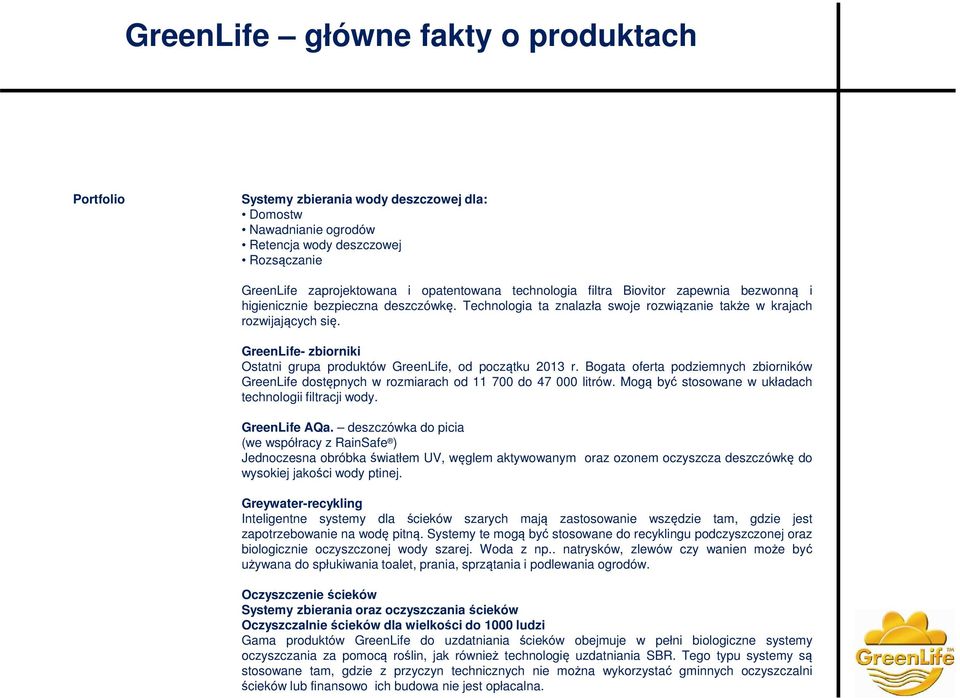

3 GreenLife główne fakty o produktach Portfolio Systemy zbierania wody deszczowej dla: Domostw Nawadnianie ogrodów Retencja wody deszczowej Rozsączanie GreenLife zaprojektowana i opatentowana technologia filtra Biovitor zapewnia bezwonną i higienicznie bezpieczna deszczówkę. Technologia ta znalazła swoje rozwiązanie także w krajach rozwijających się. GreenLife- zbiorniki Ostatni grupa produktów GreenLife, od początku 2013 r. Bogata oferta podziemnych zbiorników GreenLife dostępnych w rozmiarach od do litrów. Mogą być stosowane w układach technologii filtracji wody. GreenLife AQa. deszczówka do picia (we współracy z RainSafe ) Jednoczesna obróbka światłem UV, węglem aktywowanym oraz ozonem oczyszcza deszczówkę do wysokiej jakości wody ptinej. Greywater-recykling Inteligentne systemy dla ścieków szarych mają zastosowanie wszędzie tam, gdzie jest zapotrzebowanie na wodę pitną. Systemy te mogą być stosowane do recyklingu podczyszczonej oraz biologicznie oczyszczonej wody szarej. Woda z np.. natrysków, zlewów czy wanien może być używana do spłukiwania toalet, prania, sprzątania i podlewania ogrodów. Oczyszczenie ścieków Systemy zbierania oraz oczyszczania ścieków Oczyszczalnieścieków dla wielkości do 1000 ludzi Gama produktów GreenLife do uzdatniania ścieków obejmuje w pełni biologiczne systemy oczyszczania za pomocą roślin, jak również technologię uzdatniania SBR. Tego typu systemy są stosowane tam, gdzie z przyczyn technicznych nie można wykorzystać gminnych oczyszczalni ścieków lub finansowo ich budowa nie jest opłacalna.

4 Siedziba GreenLife w pełni samowystarczalne zaopatrzenie w wodę Brak podłączenia wody! I.Zbieranie deszczówki II.Oczyszczanie do wody pitnej III.Recykling wody szarej IV.Oczyszczenie ścieków Do wykorzystania przy: - Gaszeniu pożarów - Chłodzeniu urządzeń - Pełne zaspokojenie zapotrzebowania na wodę pitną (np. prysznice, kuchnie) - Nawadnianiu terenów zielonych

5 GreenLife obrotowy proces spiekania GreenLife posiada 12 obrotowych maszyn do spiekania. Maszyny te są przystosowane dla wszystkich rozmiarów produktu w zakresie. Park maszynowy używa najnowszych technologii.

6 GreenLife proces wtrysku GreenLife dysponuje 14 wtryskarkami przetwarzania. Park maszynowy używa najnowszych technologii przetwarzania wtrysku.

7 Zbieranie wody deszczowej

8 GreenLife wielkość zbiorników GVT GVT 11.7 całkowita objętość: l długość: mm średnica: mm waga: 550 kg GVT 20.5 całkowita objętość : l długość : mm średnica : mm waga: 830 kg GVT 29.4 całkowita objętość : l długość : mm średnica : mm waga: kg GVT 38.2 całkowita objętość : l długość : mm średnica : mm waga: kg GVT 47.0 całkowita objętość: l długość: mm średnica: mm waga: kg

9 Biovitor DN300 Zalety: woda wysokiej jakości serwis wymagany co 10 lat metoda oparta na zasadzie aktywnego czysto biologicznego rozłożenia wszystkich składników organicznych wody deszczowej części nie do rozbudowy możliwość neutralizacji przez żwir kwasu wody deszczowej Doskonale zaprojektowany i zoptymalizowany proces wymiany komór i dyfuzorów zapewnia optymalne biologicznie przetwarzanie w najwyższym stopniu skuteczności.

10 Obróbka wody deszczowej wzorowana na technologii GreenLife Biovitor Producent GreenLife przedstawia praktyczne przykłady Biovitora GreenLife GmbH, Europejski dostawca systemów zarządzania wodą, prezentuje przykłady opatentowanej technologii Biovitor ISH 2013, jest na świecie wiodąca marką propagującą innowacyjne rozwiązania stosowane w łazienkach, budynictwie jedno i wielorodzinnym jak i wielopowierzchniowym. Przez lata firma Schwerin zanotowała wzrost zainteresowania w zastosowaniu ekologicznej technologii oczyszczania dla systemów rynnowych. Zbiornik Biovitor wykonany jest z przyjaznego polietylenu, charakteryzuje się przede wszystkim 100% zwrotem wody deszczowej, praktyczną i łatwą obsługą a także bezobsługowym działaniem. Dużą zaletą jest stosunek ceny do jakości tego opatentowanego wynalazku. Może być wbudowany w dowolnym momencie do prawie wszystkich istniejących modeli systemów. Biovitor zalety funkcjonowanie na czysto biologicznych zasadach, zapewnia 100% odzyskiwanie wody, podwyższa jakość wody, posiada możliwość rozbudowy dla prawie wszystkich systemów wody deszczowej efektywny pod względem kosztów, czyszczenia raz na dziesięć lat Model zbiornika Proces oczyszczania odbywa się w kilku krokach. Biovator oczyszcza wodę deszczową w zbiorniku w wyniku rozkładu nieorganicznych składników do niego przez regulowany wylot. Tlen z wody deszczowej ma biologicznie oczyszczający wpływ na wodę w optymalnie zaprojektowanym zbiorniku Biovitor. Cienka warstwa osadu tworząca się w zbiorniku powoduje biologiczny rozkład materii organicznej ( np. liście z drzew liściastych). Zbiornik Biovitor zawiera specjalne składniki zwiększające efekt oczyszczania tlenu optymalizując całość procesu. Z tego powodu metoda oczyszczania Biovitor działa w taki sam sposób dla wód naturalnych jak i wód jezior zapewniając optymalną jakość wody.

11

12 GreenLife AQa.

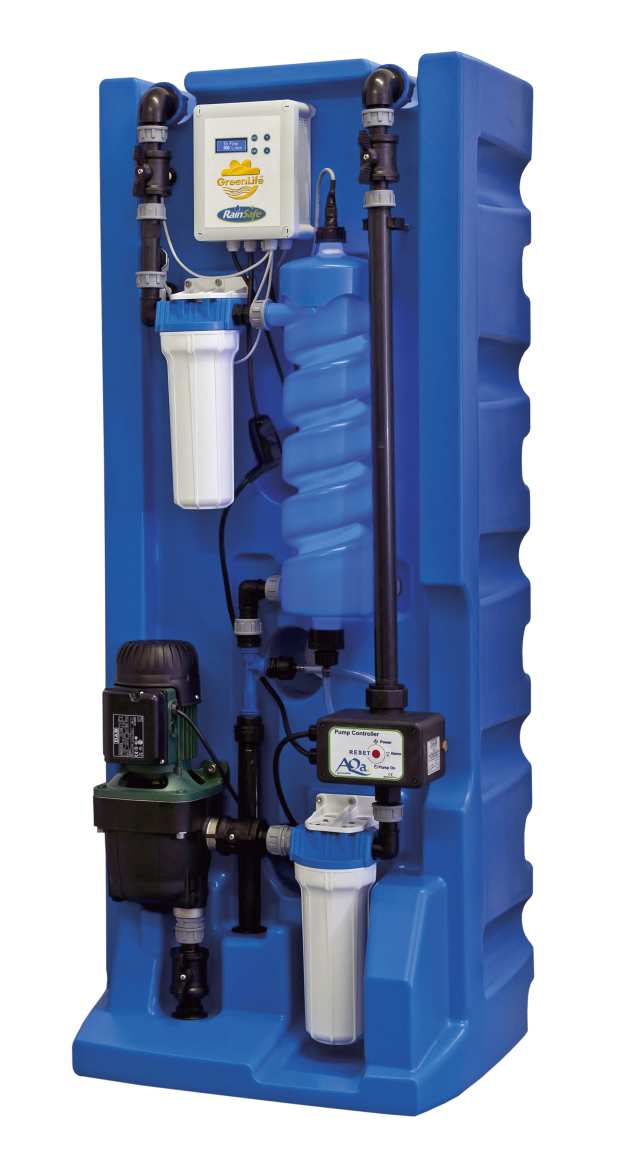

13 GreenLife AQa. zamiana wody deszczowej w wodę zdatną do picia oczyszczanie wody deszczowej do standardów (norm) wody pitnej, nie używanie substancji chemicznych, przyjazny dla środowiska naturalnego, modułowa budowa z możliwością rozbudowy do dowolnego rozmiaru (dla użytku domowego jak i komercyjnego) zasilany energią słoneczną, przechowuje wodę uzdatnioną i dostarcza ją pod ciśnieniem możliwość modernizacji, bezpośrednie generowanie ozonu w ramach systemu, wyjątkowy, unikalny proces posiadający patent, miękka woda deszczowa bez wapna, żelaza, manganu lub metali ciężkich

14 GreenLife AQa. zamiana wody deszczowej w wodę zdatną do picia 5 kroków do oczyszczania wody krok 1: krok 2: krok 3: krok 4: filtr wlotowy (5 μm mineralising filtr) promieniowanie UV bakteriobójcza obróbka promieniowanie UV aktywny tlen (O3) GreenLifeAQa. zbiornik-wody pitnej wolny od przechowywania związków chemicznych krok 5: filtr wylotowy-10 μm filtr węglowy

15 GreenLife AQa. zamiana wody deszczowej w wodę zdatną do picia

16 Woda szara - recykling Link do animacji prezentującej recykling wody szarej!

17 Woda szara - recykling - prysznic - wanna - umywalka zbieranie wody szarej używanie jako wody serwisowej - spłukiwanie toalet - nawadnianie ogrodów - sprzątanie - pranie Ultrafiltracja za pomocą biomembrany zapewnia całkowite oddzielenie biomasy z oczyszczonej wody szarej. Dzięki czemu tak oczyszczona woda jest w pełni wolna od cząstek stałych, wskutek całkowitemu zablokowaniu bakterii i zarazków, o gwarantowanej wydajności membrany sięgającej 99,999%. Kompletny system recyklingu składa się z oczyszczania biologicznego i ultrafiltracji, po czym woda jest przechowywana w zbiorniku Clearwater.

18 Woda szara - recykling BioMembrana- ultrafiltracja absolutna sterylność (brak osadu) efektywne oczyszczanie z pasożytów completna bariera dla cząsteczek większych od 0,1 µm Resultat: odpowiednie oczyszczenie wody bez użycia chemikaliów Wydajność: moce przerobowe od 250 l/dzień do l/dzień Opcje: kombinacja z wodą deszczową Life Cycle Cost analiza podłączenie do centralnego systemu zarządzania budynkiem zdalny dostęp Wsparcie dla architektów/wykonawców/inwestorów: pełna analiza projektowa szczegółowe informacje, również z rysunkami CAD elastyczne/ indywidualne dopasowanie systemu do potrzeb budynku serwis posprzedażny

19 Woda szara - recykling Opcje: instalacje wewnątrz budynków od 250 l/dzień do l/dzień zewnętrzne instalacje z podziemnymi zbiornikami od 250 l/dzień do l/dzień

20 Woda szara - recykling Opcje (instalacje wewnątrz budynków): l/dzień GWI l/dzień GWI l/dzień GWI

21 Oczyszczanie ścieków

22 Odpady z uzdatniania wody (czarna woda) Opcje układu: od 4 osób do osób w technologii SBR (4 główne etapy) faza 1 faza 2 faza 3 faza 4 załadunek/oczyszczanie wstępne ożywianie uspokojenie odsysanie wody oczyszczonej Zalety: - nowoczesny poziom techniczny urządzenia - wysoki stopień pewności eksploatacyjnej - certyfikowane i licencjonowane systemy - pompy sprawnie działające w wodzie - niewielkie zużycie prądu - szybki montaż - produkowane w Niemczech na rynki międzynarodowe - brak części instalacji elektrycznych w wodzie - niskie zużycie energii elektrycznej - bardzo korzystne parametry procesu technologicznego łącznie z rozkładem azotu

23 Odpady z uzdatniania wody (czarna woda) faza 1 Ścieki domowe przepływają do pierwszej komory. Substancje stałe opadają na dno. W ten sposób oczyszczona wstępnie woda przedostaje się do komory drugiej załadunek/oczyszczanie wstępne faza 2 Tu odbywa się efektywne oczyszczanie biologiczne za pomocą mikroorganizmów, które w wyniku dopływu powietrza są szczególnie aktywne. Odbywające się na zmianę fazy napowietrzania i spoczynku zapewniają dobre warunki życiowe dla mikroorganizmów ożywianie faza 3 W fazie spoczynkowej opadają na dno substancje szlamowe i osady czynne. W górnej części komory powstaje strefa wody oczyszczonej faza 4 uspokajanie Przy końcu fazy spoczynkowej woda czysta jest przetłaczana ze zbiornika poprzez pojemnik do pobierania próbek do instalacji infiltracyjnej lub do wód naturalnych. Osady czynne zostają przetransportowane z powrotem do komory pierwszej. odsysanie wody oczyszczonej e

24 Projekty międzynarodowe

25 Wielokulturowy projekt w Egipcie Green Hotels Status Quo i rozwiązania dla zrównoważonej gospodarki wodnej Wydajność energetyczna oraz zarządzanie ekologiczne w sektorze turystycznym oczyszczalnie szarej wody: potencjalne zastosowanie w branży turystycznej

26 Wielokulturowy projekt w Egipcie Green Hotels Status Quo i rozwiązania dla zrównoważonej gospodarki wodnej Konferencja podsumowująca projekt w Kairze z udziałem następujących gości:: Minister Turystyki P. Abbas Zaazou Minister Handlu i Przemysłu P. Abdel Nour Ambasador Niemiec P. Bock Po zakończeniu projektu system zostanie przekazany na cele szkoleniowe kampusowi Berlińskiego Uniwersytetu Technicznego EI-Gouna

27 MEST Master Program (MSc.-Degree) on: Management of Ecological and Sustainable Tourism Turystyka, która koncentruje się na środowisku naturalnym jest duża i stanowi coraz większą część przemysłu turystycznego. Choć może to przyczynić się w pozytywny sposób do rozwoju społeczno-gospodarczego i ochrony środowiska, niekontrolowany rozwój turystyki może również powodować degradację środowiska, zniszczenie ekosystemów zagrożonych i konflikt społeczny i kulturowy, podważania podstawy turystyki. Cel: Wdrożenie nowych studiów magisterskich online: mgr Management of Ecological and Sustainable Tourism MEST Link do strony internetowej projektu:

28 MEST Master Program in: Management of Ecological and Sustainable Tourism GreenLife wsparcie: konsultacja nt. gospodarki wodnej w branży turystycznej zrównoważona architektura propozycja dla certyfikacji europejskiej Green Buildings produkcja materiałów szkoleniowych W następstwie spotkania z międzynarodowymi projektami Danube Delta w Rumunii Maj 2014 Park Narodowy w Bośni Czerwiec 2014 Londyn, Wielka Brytania Grudzień 2014 Rostock, Germany Marzec 2015 Tallinn, Estonia Kwiecień 2015

29 MEST Master Program in: Management of Ecological and Sustainable Tourism Przy udziale uczelni europejskich Universidad Politécnica de Madrid ( Hiszpania ) Buckinghamshire New University, London ( Wielka Brytania) University of Sarajevo ( Bośnia i Herzegowina ) Transilvania University, Brasov ( Rumania ) Kavala Institute of Technology ( Grecja ) University of Rostock ( Niemcy )

30 Międzykulturowy projekt w Jordanii (plus Kuwejt) woda szara recykling w meczetach start projektu: Maj 2014 wielkość systemu: 5 m³/d typ systemu: GWI

31 Dziękujemy za uwagę! Green Water Solutions ul. Promyka 1/ Warszawa Find further details via QR-code Tel. (+48) animation about greywater-recycling GreenLife on facebook
